Truma FrostControl User manual

Gebrauchsanweisung Seite 2
Einbauanweisung Seite 7
Im Fahrzeug mitzuführen!
Operating instructions Page 9
Installation instructions Page 14
To be kept in the vehicle!
Mode d’emploi Page 16
Instructions de montage Page 21
À garder dans le véhicule !
Istruzioni per l’uso Pagina 23
Istruzioni di montaggio Pagina 28
Da tenere nel veicolo!
Gebruiksaanwijzing Pagina 30
Inbouwhandleiding Pagina 35
In het voertuig meenemen!
Brugsanvisning Side 37
Monteringsanvisning Side 42
Skal medbringes i køretøjet!
Bruksanvisning Sida 44
Monteringsanvisning Sida 49
Skall medföras i fordonet!
Page 51
FrostControl

2
FrostControl (Sicherheits-/Ablassventil)
Inhaltsverzeichnis
Verwendete Symbole ............................................................ 3
Verwendungszweck .............................................................. 3
Funktionsbeschreibung ......................................................... 3
Gebrauchsanweisung
Boiler (Wassertank) befüllen ................................................. 4
Automatisches Öffnen des Ablassventils ............................. 4
Manuelles Öffnen des Ablassventils ..................................... 4
Schließen des Ablassventils ................................................. 4
Wartung ............................................................................... 5
Entsorgung .......................................................................... 5
Zubehör ................................................................................ 5
Technische Daten ............................................................... 5
Fehlersuchanleitung .......................................................... 6
Einbauanweisung
Einbauhinweise und Platzwahl ............................................. 7
Montage ................................................................................ 8
Anschluss der Wasserleitungen ........................................... 8

3
Verwendete Symbole
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
Verwendungszweck
Das FrostControl ist ein stromloses Überdruck-Sicherheits-/
Ablassventil mit Frostwächter-Funktion. Als Zubehör kann die-
ses für die Truma Warmwassergeräte Boiler oder Combi bzw.
auch für fest verbaute Wassertanks im Caravan und
Motorcaravan eingesetzt werden.
Als Ersatzteil für das bei den Truma Warmwassergeräten
Combi – je nach Lieferumfang – enthaltene FrostControl.
Das FrostControl ist für alle Druck- bzw. Tauchpumpen mit
einem Druck von bis zu 2,8 bar geeignet.
Das FrostControl ist nicht als Zubehör für die Therme
geeignet.
Die mit Wasser in Berührung kommenden Materialien des
Gerätes sind trinkwasserecht (siehe Herstellererklärung,
www.truma.com – Herstellererklärung).
Funktionsbeschreibung
Überdruck-Sicherheitsventil
Bei einem Überdruck von bis zu max. 4,5 bar (entsteht z. B.
beim Aufheizen des Boilers) öffnet das FrostControl selbst-
tätig und entlässt den Überdruck stoßweise über einen
Entleerungsstutzen ins Freie.
Manuelles Ablassventil
Zum Entleeren des Wasserinhalts kann das Ablassventil
manuell geöffnet werden.
Frostwächter
Bei Frostgefahr (ca. 3 °C Umgebungstemperatur) öffnet das
FrostControl selbsttätig und entlässt den Wasserinhalt des
Boilers über einen Entleerungsstutzen ins Freie.
Erst bei einer Umgebungstemperatur von ca. 7 °C kann
das Ablassventil wieder manuell geschlossen und der
Boiler befüllt werden.
Um eine einwandfreie Funktion zu gewährleisten,
muss das Sicherheits-/Ablassventil im beheizten Raum
eingebaut werden. Wird dies nicht beachtet, kann es zu
Funktionsstörungen kommen und das Ablassventil öffnet sich
selbsttätig während des Betriebs.

4
1
2
3
4

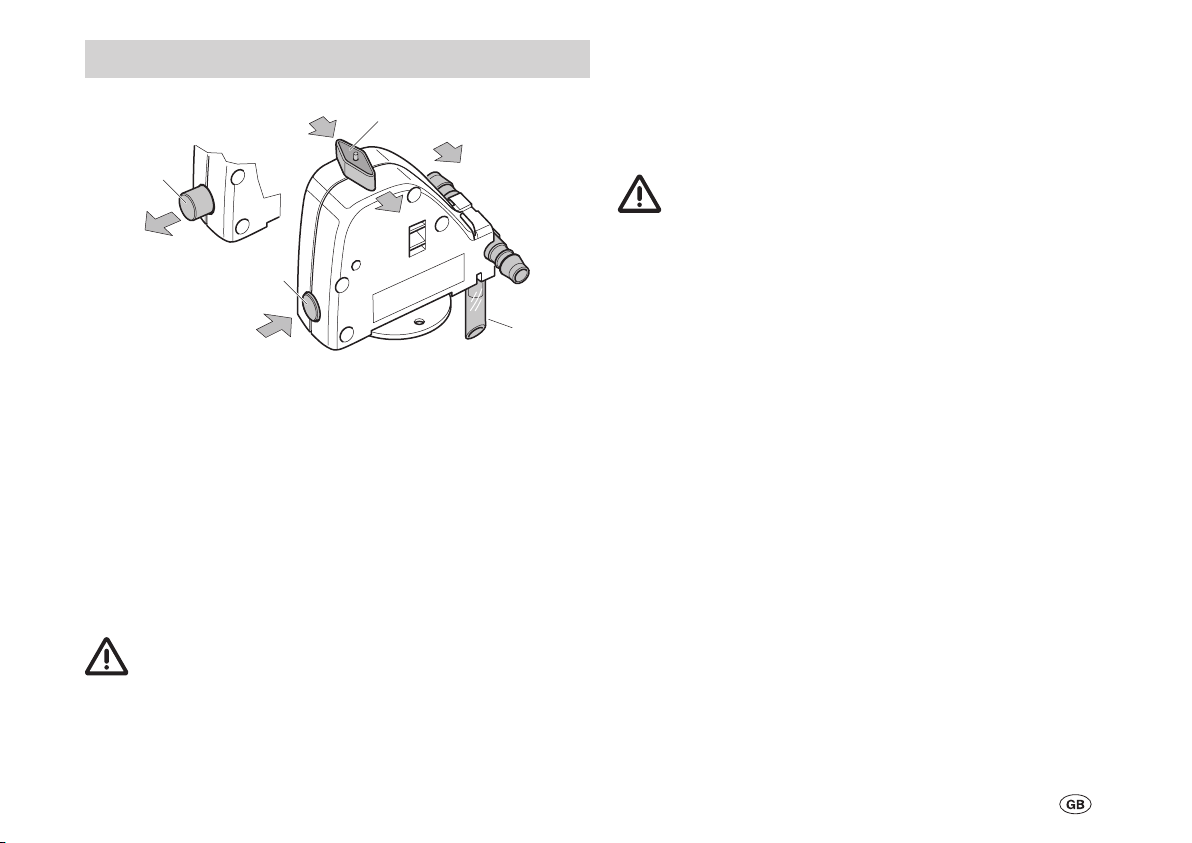

Bild 1
1 = Drehschalter Stellung „Betrieb“
2 = Druckknopf Stellung „geschlossen“
3 = Druckknopf Stellung „entleeren“
4 = Entleerungsstutzen (nach außen durch den Fahrzeug-
boden geführt)
Boiler (Wassertank) befüllen
Kontrollieren, ob der Drehschalter (Stellung 1) auf „Betrieb“
steht und eingerastet ist.
Das Ablassventil durch Betätigen des Druckknopfes (Stel-
lung 2) schließen. Der Druckknopf muss in der „geschlossen“
Stellung einrasten.
Erst bei Temperaturen über ca. 7 °C am Ablassventil
kann dieses mit dem Druckknopf (Stellung 2) manuell
geschlossen und der Boiler befüllt werden. Bei Temperaturen
unter 7 °C empfiehlt es sich, die Fahrzeugheizung einzuschal-
ten um den Innenraum aufzuheizen.
Gebrauchsanweisung Automatisches Öffnen des Ablassventils
Bei Temperaturen unter ca. 3 °C am Ablassventil öffnet dieses
automatisch, der Druckknopf springt heraus (Stellung 3). Das
Wasser des Boilers läuft über den Entleerungsstutzen (4) ab.
– Das Öffnen des Ablassventils bzw. der freie Ablauf
des Wasserinhalts kann durch verschiedene Umge-
bungseinflüsse gestört werden, daher kann Truma keine
Garantie für Frostschäden übernehmen.
Manuelles Öffnen des Ablassventils
Den Drehschalter um 180° bis zum Einrasten drehen, dabei
springt der Druckknopf heraus (Stellung 3). Das Wasser des
Boilers läuft über den Entleerungsstutzen (4) ab.
Schließen des Ablassventils
Kontrollieren, ob der Drehschalter auf „Betrieb“ (Stellung 1)
d. h. parallel zum Wasseranschluss steht und eingerastet ist.
Das Ablassventil durch Betätigen des Druckknopfes schließen.
Der Druckknopf muss in Stellung (2) „geschlossen“ einrasten.
Erst bei Temperaturen über ca. 7 °C am Ablassventil kann
dieses mit dem Druckknopf (Stellung 2) manuell geschlossen
und der Boiler befüllt werden.

5
Wartung
Der Entleerungsstutzen (4) des FrostControl muss stets
frei von Verschmutzungen (Schneematsch, Eis, Laub etc.)
gehalten werden, um ein sicheres Ablaufen des Wassers zu
gewährleisten! Kein Garantieanspruch für Frostschäden!
Das Sicherheits-/Ablassventil muss regelmäßig (mind. 2 mal
jährlich) betrieben werden, um Kalkablagerungen zu entfernen
und um sicher zu sein, dass es nicht blockiert ist.
Entsorgung
Das FrostControl ist gemäß den abfallrechtlichen Bestimmun-
gen des jeweiligen Verwendungslandes zu entsorgen.
Zubehör

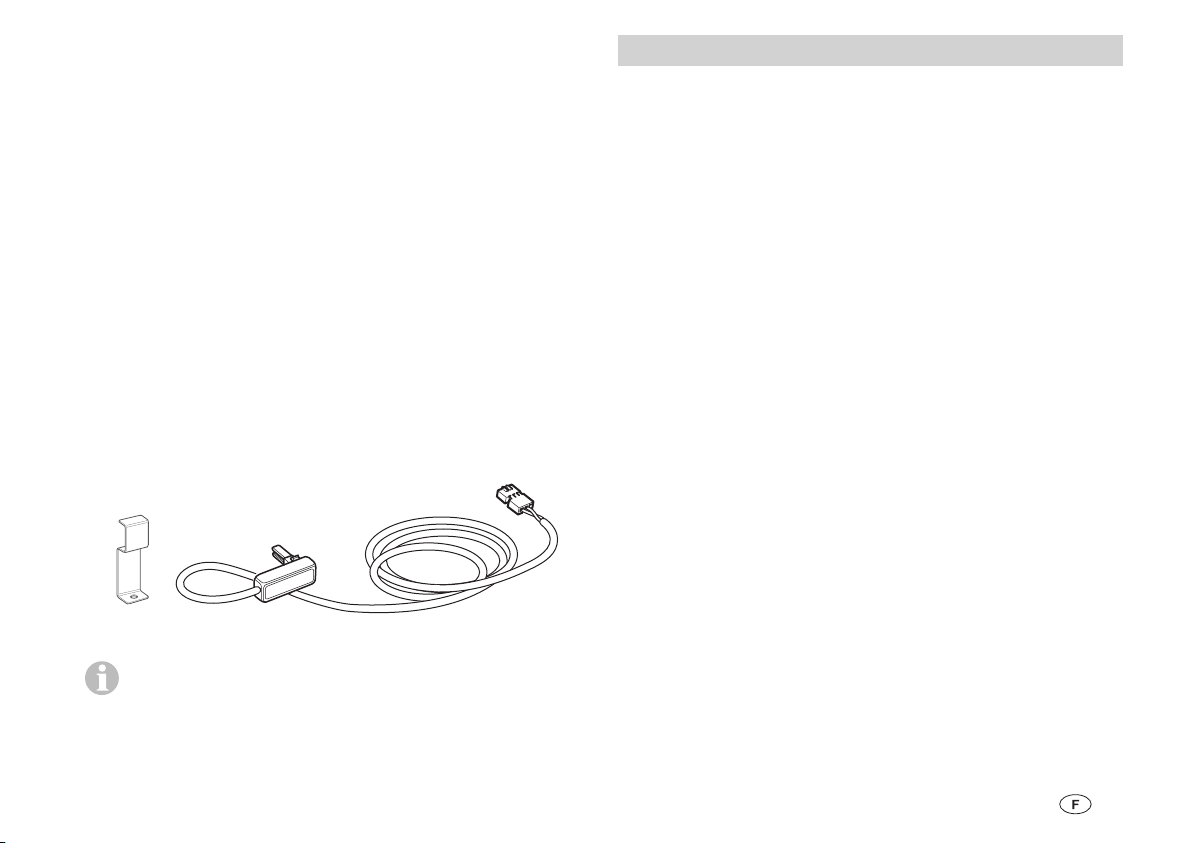

Heizelement für FrostControl
Heizelement mit Anschlusskabel 1,5 m und Sicherungsblech.
Bild 2
Das FrostControl Heizelement (Zubehör für Combi Hei-
zung) kann wegen fehlender Anschlussmöglichkeit beim
Boiler nicht verwendet werden.
Technische Daten
Pumpendruck
max. 2,8 bar
Systemdruck
max. 4,5 bar
Schließtemperatur
über ca. 7 °C (Umgebungstemperatur)
Öffnungstemperatur
unter ca. 3 °C (Umgebungstemperatur)
Betriebstemperatur
-30 °C – +80 °C
Gewicht
200 g Ausführung mit Anschlüssen für
flexible Schläuche Ø 10 mm
250 g Ausführung mit Anschlüssen für
feste Rohrverlegung Ø 12 mm (John Guest System)
Technische Änderungen vorbehalten!

6
Fehlersuchanleitung
Fehler Ursache Behebung
Das Ablassventil (FrostControl)
öffnet sich. – Temperatur am Ablassventil unter ca. 3 °C. (Bei Temperaturen
unter ca. 3 °C öffnet das Ablass-
ventil automatisch!)
– Gegebenenfalls Fahrzeugheizung einschalten.
Bei Temperaturen über ca. 7 °C am Ablassventil
lässt es sich wieder schließen!
Das Ablassventil (FrostControl)
lässt sich nicht mehr schließen. – Temperatur am Ablassventil unter ca. 7 °C.
– Drehschalter steht nicht auf
„Betrieb“.
– Gegebenenfalls Fahrzeugheizung einschalten.
Bei Temperaturen über ca. 7 °C am Ablassventil
lässt es sich wieder schließen!
– Drehschalter des Ablassventils auf „Betrieb“
drehen, anschließend Druckknopf drücken bis
dieser einrastet.
Wasser fließt stoßweise
aus dem Ablaufstutzen des
FrostControl.
– Wasserdruck zu hoch. – Pumpendruck prüfen (max. 2,8 bar). Bei An-
schluss an eine zentrale Wasserversorgung
(Land- bzw. City-Anschluss) muss ein Druckmin-
derer eingesetzt werden, der verhindert, dass
höhere Drücke als 2,8 bar im Boiler auftreten
können.
Sollten diese Maßnahmen nicht zur Störungsbehebung führen, wenden Sie sich bitte an den Truma Service.

7
Das FrostControl muss in den Kaltwasserzulauf eingebaut werden.
Für den Betrieb der Wasserversorgung können alle Druck-
und Tauchpumpen mit einem Druck von bis zu 2,8 bar ver-
wendet werden.
Beim Boiler ersetzt das FrostControl das manuell betätigte
Ablassventil.
Bild 4
Um ein sicheres Ablaufen des Boilerinhalts bei Frostge-
fahr zu ermöglichen, muss am Warmwassersanschluss
des Boilers ein automatisches Belüftungsventil montiert sein.
Serienmäßig bei allen Warmwassergeräten von Truma.
Bild 5
Die Entwässerung direkt nach außen an spritzwasserge-
schützter Stelle vornehmen (ggf. Spritzschutz anbringen).
Vor Beginn der Arbeiten die Gebrauchs- und Einbauanweisung
sorgfältig durchlesen, um für den Einbau benötigtes Pro-
duktverständnis zu erlangen.
Einbauhinweise und Platzwahl
4
2
3
1
Bild 3 – Einbaubeispiel
1 Drehschalter
2 Druckknopf
3 FrostControl (Sicherheits-/Ablassventil)
4 Rückschlagventil (nicht im Lieferumfang)
Das FrostControl muss in unmittelbarer Nähe des zu schüt-
zenden Boilers, an einer für den Benutzer gut zugänglichen
Stelle am Boden montiert werden. Berücksichtigen, dass der
Drehschalter (1) und der Druckknopf (2) bedienbar bleiben.
Bei der Platzwahl darauf achten, dass das FrostControl nicht
in der Nähe fremder Wärmequellen (z. B. Netzgeräte) oder un-
mittelbar neben Warmluftrohren montiert wird!
Einbauanweisung

8
Montage
1
2
3b
3a
Bild 6
– Loch mit Ø 18 mm in den Fahrzeugboden bohren.
– Schlauch (3b) auf Entleerungsstutzen (3a) aufschieben,
beide durch den Fahrzeugboden stecken und nach außen
führen.
– Entleerungsstutzen mittig zur Bohrung ausrichten.
– FrostControl mit 2 Schrauben B 5,5 x 25 (im Lieferumfang
enthalten) spannungsfrei befestigen – Schrauben senkrecht
einschrauben.
– Den Luftspalt zwischen Schlauch und Bohrung von unten
mit plastischem Karosseriedichtmittel abdichten.
Anschluss der Wasserleitungen
Kaltwasserzulauf am FrostControl anschließen. Um eine ein-
wandfreie Funktion des Sicherheits-/Ablassventils zu gewähr-
leisten, müssen die Wasserschläuche (-rohre) spannungsfrei
verlegt werden!
Darauf achten, dass der Kaltwasserzulauf wegen Frost-
gefahr nicht mit Kältebrücken (z. B. der Außenwand) in
Berührung kommt.
Wasserschläuche (-rohre) möglichst kurz und knickfrei
verlegen.
Bei Installation mit flexiblen Schläuchen (Ø 10 mm)
Alle Schlauchverbindungen müssen mit Schlauchschellen
gesichert werden (auch Kaltwasser)!
Bei Installation mit fester Rohrverlegung (Ø 12 mm)
Wir empfehlen die Rohre, Stützhülsen und Sicherungsringe
von John Guest zu verwenden.
Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw.
City-Anschluss) oder bei stärkeren Pumpen muss ein Druck-
minderer eingesetzt werden, der verhindert, dass höhere
Drücke als 2,8 bar im Boiler auftreten können.
Durch die Erwärmung des Wassers und der daraus erfolgenden
Ausdehnung können bis zum Ansprechen des Sicherheits-
ventils im FrostControl Drücke bis 4,5 bar auftreten (auch bei
Tauchpumpen möglich).
Sämtliche Wasserleitungen fallend zum FrostControl
verlegen! Kein Garantieanspruch für Frostschäden!

9
FrostControl (safety/drain valve)
Table of Contents
Symbols used ...................................................................... 10
Intended use ........................................................................ 10
Function description ............................................................ 10
Operating instructions
Fill the boiler (water tank) .................................................... 11
Automatic opening of the drain valve ................................. 11
Manual drain valve opening ................................................ 11
Closing the drain valve ........................................................ 11
Maintenance ..................................................................... 12
Disposal ............................................................................. 12
Accessories ....................................................................... 12
Technical data ................................................................... 12
Troubleshooting guide .................................................... 13
Installation instructions
Installation instructions and location selection ................... 14
Assembly ............................................................................. 15
Connecting the water pipes ................................................ 15

10
Symbols used
Symbol indicates possible hazards.
Note containing information and tips.
Intended use
The FrostControl is a currentless overpressure drain valve with
a frost monitor function. It can be used as an accessory for
the Truma hot water units Boiler or Combi, and also for per-
manently installed water tanks in caravans and motor homes.
As a spare part for the FrostControl that is included with the
Combi hot water units – depending on the scope of delivery.
The FrostControl is suitable for all pressure pumps and immer-
sion pumps with a pressure of up to 2.8 bar.
The FrostControl is not suitable as an accessory for the
Therme.
The materials of the unit that come into contact with water
are drinking water safe (see Manufacturer’s Declaration,
www.truma.com – Manufacturer’s Declaration).
Function description
Overpressure pressure relief valve
With an overpressure of up to max. 4.5 bar (produced e.g.
when the boiler heats up), the FrostControl opens auto-
matically and releases the overpressure in fits and starts via
a drainage socket.
Manual drain valve
The drain valve can be opened manually to empty the water.
Frost monitor
If there is a risk of frost (ambient temperature approx. 3 °C),
the FrostControl opens automatically and drains out the water
in the boiler via a drainage socket.
Only at an ambient temperature of approx. 7 °C can the
drain valve be closed again manually and the boiler be
filled.
To guarantee perfect operation, the safety/drain valve
must be installed in a heated room. If this is not done,
malfunctions can occur and the drain valve opens automati-
cally during operation.

11
1
2
3
4
Figure 1
1 = Rotary switch position “Operation”
2 = Pushbutton position “Closed”
3 = Pushbutton position “Drain”
4 = Drainage socket (routed outside through floor of vehicle)
Fill the boiler (water tank)
Check whether the rotary switch (Position 1) is set to “Oper-
ation” and is engaged.
Close the drain valve by pressing the pushbutton (Position 2).
The pushbutton must engage in the “closed” position.
Only when the temperature at the drain valve is above
approx. 7 °C can it be closed manually with the push-
button (Position 2) and the boiler be filled. At temperatures
below 7 °C, it is recommended to switch on the vehicle heater
in order to warm up the interior.
Operating instructions Automatic opening of the drain valve
If the temperature at the drain valve is below about 3 °C, it
opens automatically and the pushbutton pops out (Position3).
The water from the boiler drains out through the drainage
socket (4).
Various ambient influences can interfere with the open-
ing of the drain valve and the free run-off of the water,
and Truma therefore cannot provide a warranty for frost
damage.
Manual drain valve opening
Turn the rotary switch through 180° until it engages, where-
by the pushbutton pops out (Position 3). The water from the
boiler drains out through the drainage socket (4).
Closing the drain valve
Check whether the rotary switch is set to “Operation”(Position 1),
i.e. parallel to the water connection and engaged.
Close the drain valve by pressing the pushbutton.
The pushbutton must engage in the “closed” position (2).
Only when the temperature at the drain valve is above
approx.7 °C can it be closed manually with the push-
button(Position2) and the boiler be filled.

12
Maintenance
The FrostControl drainage socket (4) must be free of contami-
nation (slush, ice, leaves, etc.) at all times so that the water
can drain out easily! No claims may be made under the
warranty for frost damage!
The safety/drain valve must be operated regularly (at least
twice annually) to remove limescale deposits and to be certain
that it is not blocked.
Disposal
The FrostControl must be disposed of in accordance with the
waste disposal regulations of the country in which it is used.
Accessories
Heating element for FrostControl
Heating element with 1.5 m connector cable and retaining
bracket.
Figure 2
The FrostControl heating element (accessory for
Combiheater) cannot be used with the Boiler due to a
lack of a connecting possibility.
Technical data
Pump pressure
max. 2.8 bar
System pressure
max. 4.5 bar
Closing temperature
over approx. 7 °C (ambient temperature)
Opening temperature
below approx. 3 °C (ambient temperature)
Operating temperature
-30 °C – +80 °C
Weight
200 g Version with connections for
flexible hoses Ø 10 mm
250 g Version with connections for
fixed pipes Ø 12 mm (John Guest system)
Subject to technical changes.

13
Troubleshooting guide
Fault Cause Remedy
Drain valve (FrostControl) is
opening. – Temperature at drain valve below approx. 3 °C. (the drain valve
opens automatically at temperatures
below approx. 3 °C!)
– Switch on vehicle heater if necessary.
At temperatures above approx.7 °C at the
drain valve, it can be closed again.
The drain valve (FrostControl) can
no longer be closed. – Temperature at drain valve is below approx. 7 °C.
– Rotary switch not set to
“Operation”.
– Switch on vehicle heater if necessary.
At temperatures above approx.7 °C at the
drain valve, it can be closed again.
– Turn the drain valve’s rotary switch to
“Operation”, then press the pushbutton until
it engages.
Water flows intermittently from
the FrostControl discharge nozzle. – Water pressure too high. – Check pump pressure (max. 2.8 bar). If the boiler is connected to a central water supply
(rural or urban connection), a pressure reducer
must be used, which will prevent pressures
higher than 2.8 bar from occurring.
If these actions do not remedy the problem, please contact Truma Service.

14
The FrostControl must be installed in the cold water supply.
Any pressure or immersion pumps up to 2.8 bar can be used
to operate the water supply.
On the boiler, the FrostControl replaces the manually operated
drain valve.
Figure 4
To allow safe drainage of the boiler contents if there
is a risk of frost, an automatic aeration valve must be
installed at the boiler’s hot water connection. Standard on all
Truma hot water units.
Figure 5
Water removal can take place directly to the outside in a
splash-protected location (fit splash guards if necessary).
Before starting work, read through the installation and oper-
ating instructions carefully to understand how to install the
product.
Installation instructions and location selection
4
2
3
1
Figure 3 – Installation example
1 Rotary switch
2 Pushbutton
3 FrostControl (Safety/drain valve)
4 Non-return valve (not included)
The FrostControl must be installed in the immediate vicinity of
the boiler being protected, in a location that is easily access-
ible to the user. Make sure that rotary switch (1) and push-
button (2) can still be operated.
When selecting a location, ensure that the FrostControl is not
installed in the vicinity of external heat sources (e.g. power
supplies) or in the immediate proximity of warm air ducts.
Installation instructions

15
Assembly
1
2
3b
3a
Figure 6
– Drill a hole (18 mm diameter) in the floor of the vehicle.
– Attach the hose (3b) to the drainage socket (3a), insert both
through the vehicle floor and route to the outside.
– Align the drainage socket centrally to the hole.
– Secure the FrostControl with two B 5.5 x 25 screws (in-
cluded with delivery) without tension. Screw in the screws
vertically.
– Seal gap between hose and hole with plastic body sealant
from below.
Connecting the water pipes
Connect the cold water supply at the FrostControl. Route the
water hoses (pipes) without tension in order to ensure that the
safety/drain valve will work properly.
Ensure that the cold water supply does not come into
contact with cold bridges (e.g. the outer wall) in order to
prevent freezing.
Water hoses (pipes) must be as short as possible and free of
kinks.
Installation with flexible hoses (Ø 10 mm)
All hose rubber connections must be secured with hose
clamps (including the cold water connection).
Installation with fixed pipe routing (Ø 12 mm)
We recommend the use of John Guest ducts, insertion
sleeves and locking rings.
If the boiler is connected to a central water supply (rural or
urban connection) or if powerful pumps are being used, a
pressure reducer must be used, which will prevent pressures
higher than 2.8 bar from occurring.
Before the pressure relief valve in the FrostControl triggers,
warming of the water and its resulting expansion may cause
pressures of up to 4.5 bar to occur (also possible with immer-
sion pumps).
Route all water pipes so that they slope downwards to
the FrostControl. No claims may be made under the
warranty for frost damage!

16
FrostControl (soupape de sûreté/de vidange)
Table des matières
Symboles utilisés ................................................................. 19
Utilisation ............................................................................ 19
Description du fonctionnement ........................................... 19
Mode d’emploi
Remplir le chauffe-eau (réservoir d'eau) .............................. 20
Ouverture automatique de la soupape de vidange ............. 20
Ouverture manuelle de la soupape de vidange ................... 20
Fermeture de la soupape de vidange .................................. 20
Maintenance ..................................................................... 21
Mise au rebut .................................................................... 21
Accessoires ....................................................................... 21
Caractéristiques techniques ........................................... 21
Instructions de recherche de pannes ............................ 22
Instructions de montage
Indications sur le montage et choix de l’emplacement ...... 23
Montage .............................................................................. 24
Raccordement des conduites d’eau .................................... 25

17
Symboles utilisés
Ce symbole indique des risques possibles.
Remarque avec informations et conseils.
Utilisation
Le FrostControl est une soupape de vidange sans courant
contre les surpressions avec une fonction de contrôleur anti-
gel. Ce dernier peut être utilisé en tant qu’accessoire pour les
appareils Truma de production d’eau chaude Boiler ou Combi
ainsi que pour les réservoirs d’eau montés à poste fixe dans
les caravanes et les camping-cars.
Utilisable en tant que pièce de rechange pour le FrostControl
inclus dans les appareils de production d’eau chaude Combi,
selon le volume de livraison.
Le FrostControl se prête à toutes les pompes refoulantes ou
plongeantes d’une pression de jusqu’à 2,8bar.
Le FrostControl ne se prête pas en tant qu’accessoire
pour le Therme.
Les matériaux de l’appareil en contact avec l’eau conviennent
à l’eau potable (voir la déclaration du fabricant,
www.truma.com – Déclaration du fabricant).
Description du fonctionnement
Soupape de sûreté contre les surpressions
En cas de surpression de jusqu’à 4,5 bar max. (se produit par
exemple lors de la mise en température du chauffe-eau), le
FrostControl s’ouvre automatiquement et relâche la surpres-
sion par à-coups via une tubulure de purge.
Soupape de vidange manuelle
Pour vider le contenu en eau, il est possible d’ouvrir manuelle-
ment la soupape de vidange.
Contrôleur antigel
En cas de risque de gel (environ 3 °C de température am-
biante), le FrostControl s’ouvre automatiquement et évacue le
contenu d’eau du chauffe-eau à l’air libre via une tubulure de
purge.
C’est seulement à une température ambiante d’environ
7 °C que la soupape de vidange peut être refermée ma-
nuellement et le chauffe-eau rempli.
Afin d’assurer un fonctionnement irréprochable, il faut
monter la soupape de sûreté/de vidange dans la pièce
chauffée. Le non-respect de ce point peut entraîner des dys-
fonctionnements et la soupape de vidange s’ouvrira automati-
quement pendant le fonctionnement.

18
1
2
3
4
Figure 1
1 = Commutateur rotatif en position « Fonctionnement »
2 = Bouton-poussoir en position « Fermé »
3 = Bouton-poussoir en position « Purger »
4 = Tubulure de purge (traverse le plancher du véhicule vers
l’extérieur)
Remplir le chauffe-eau (réservoir d'eau)
Contrôler que le commutateur rotatif (position1) se trouve sur
«Fonctionnement» et est enclenché.
Fermer la soupape de vidange en actionnant le bouton-pous-
soir (position2). Le bouton-poussoir doit s’enclencher en
position « Fermé ».
Ce n’est qu’à des températures supérieures à environ
7 °C sur la soupape de vidange que l’on peut la fermer
à la main à l’aide du bouton-poussoir (position2) et que l’on
peut alors remplir le chauffe-eau. En cas de températures
inférieures à 7 °C, il est recommandé de mettre en marche le
chauffage du véhicule et de préchauffer l’intérieur.
Mode d’emploi Ouverture automatique de la soupape de vidange
À des températures inférieures à 3 °C environ sur la soupape
de vidange, elle s’ouvrira automatiquement, le bouton-pous-
soir saute (position3). L’eau du chauffe-eau s’écoule via la
tubulure de purge(4).
L’ouverture de la soupape de vidange ou l’écoulement
libre du contenu d’eau peut être perturbé par diffé-
rentes influences de l’environnement; par conséquent, Truma
décline toute garantie en cas de dommages dus au gel.
Ouverture manuelle de la soupape de vidange
Tourner le commutateur rotatif de 180° jusqu’à l’enclenche-
ment: le bouton-poussoir saute (position3). L’eau du chauffe-
eau s’écoule via la tubulure de purge(4).
Fermeture de la soupape de vidange
Contrôler que le commutateur rotatif est enclenché en posi-
tion « Fonctionnement » (position1), c’est-à-dire se trouvant
parallèle au raccordement d’eau et enclenché.
Fermer la soupape de vidange en actionnant le bouton-poussoir.
Le bouton-poussoir doit s’enclencher en position (2) « Fermé ».
Ce n’est qu’à des températures supérieures à environ 7 °C
sur la soupape de vidange que l’on peut la fermer à la main
à l’aide du bouton-poussoir (position2) et que l’on peut alors
remplir le chauffe-eau.

19
Maintenance
Pour assurer un écoulement sûr de l’eau, la tubulure de purge (4)
du FrostControl doit toujours être gardée exempte de saletés
(neige fondante, glace, feuilles mortes, etc.). Nous déclinons
toute garantie pour tout dommage causé par le gel.
Faire fonctionner régulièrement (au moins 2 fois par an) la
soupape de sûreté/de vidange afin d’enlever des dépôts de
tartre et pour être sûr qu’elle n’est pas bloquée.
Mise au rebut
Le FrostControl doit être éliminé conformément aux règles
administratives du pays d’utilisation.
Accessoires
Élément de chauffage pour FrostControl
Élément de chauffage avec câble connecteur 1,5 m et plaque
de blocage.
Figure 2
L’élément de chauffage FrostControl (accessoire pour le
chauffage Combi) ne peut pas être utilisé à cause de
l’absence d’une possibilité de branchement du Boiler.
Caractéristiques techniques
Pression de pompe
max. 2,8 bar
Pression de système
max. 4,5 bar
Température de fermeture
supérieure à environ 7 °C (température ambiante)
Température d’ouverture
inférieure à environ 3 °C (température ambiante)
Température de fonctionnement
-30 °C – +80 °C
Poids
200 g version avec branchements pour
tuyaux flexibles Ø 10 mm
250 g version avec branchements pour
tuyaux rigides Ø 12 mm (système John Guest)
Sous réserve de modifications techniques!

20
Instructions de recherche de pannes
Défaut Cause Suppression
La soupape de vidange (FrostControl)
s’ouvre. – Température sur la soupape de vidange inférieure à environ
3 °C. (En cas de températures
inférieures à environ 3 °C la
soupape de vidange s’ouvre
automatiquement.)
– Le cas échéant mettre en marche le chauffage
du véhicule. Elle peut être refermée en cas de
températures supérieures à environ7 °C au
niveau de la soupape de vidange.
La soupape de vidange (FrostControl)
ne se ferme plus. – Température sur la soupape de vidange inférieure à environ
7 °C.
– Le commutateur rotatif ne
se trouve pas en position
«Fonctionnement».
– Le cas échéant mettre en marche le chauffage
du véhicule. Elle peut être refermée en cas de
températures supérieures à environ7 °C au
niveau de la soupape de vidange.
– Tourner le commutateur rotatif de la soupape
de vidange en position «Fonctionnement»;
ensuite, presser le bouton-poussoir jusqu’à ce
qu’il s’enclenche.
L’eau s’écoule par à-coups à partir
de la tubulure d’écoulement du
FrostControl.
– Pression d’eau trop élevée. – Contrôler la pression de pompe (max. 2,8 bar).
En cas de raccordement à une alimentation en
eau centralisée (eau de ville ou de campagne),
il faut intercaler un réducteur de pression em-
pêchant que la pression dans le chauffe-eau
dépasse 2,8 bar.
Si ces démarches ne permettent pas d’éliminer la défaillance, adressez-vous au SAV Truma.
