Tylo i130 User manual

Steam shower Twin i130
1503
Art.nr 2901 2590

2090 mm
920 mm
1320 mm
B
B
B
P
P
D
i1309/i1313/i1713
920 mm
1320 mm
B
BB
PP
D
i1309/i1313/i1713
1
2
3
4
56
1
2
3
45
6
Det här är två exempel på montering av rummet. Det är
layout 1 som visas i monteringsanvisningen. Siffrorna
visar i vilken ordning väggarna skall monteras.
Väggarna på layouten är även märkta med materialet.
P= plast, B= svart glas, D= Glasdörr.
Shown here are two examples of how to assemble the
room. These assembly and installation instructions
describe the procedure for assembling Layout 1. The
numbers indicate the order in which the walls are to be
assembled. The layout diagrams use the following
codes to indicate materials/components: P= plastic, B=
black glass, D= glass door.
Dies sind zwei Beispiele für die Montage der Kabine.
Die Montageanleitung bezieht sich auf Layout 1. Die
Ziffern beziehen sich auf die Reihenfolge, in der die
Wände zu montieren sind. Die Buchstaben bezeichnen
das jeweilige Wandmaterial P= Kunststoff, B=
schwarzes Glas, D= Glastür.
Voici deux exemples de montage de la cabine. C'est la
configuration 1 qui est illustrée par les instructions de
montage. Les chiffres indiquent l'ordre de montage des
cloisons. Sur l'illustration, les cloisons portent
également une lettre désignant le matériau. P =
plastique, B = verre fumé, D = porte vitrée.
Два примера монтажа комнаты. Это монтажная
схема 1, показанная в инструкции по монтажу.
Цифрами показан порядок монтажа стен. Стенки на
монтажной схеме отмечены вместе с материалом.
P= пластмасса, B= чёрное стекло D= стеклянная,
дверь.
Są tu pokazane dwa przykłady aranżacji kabiny.
Poniższa instrukcja montażu i instalacji opisuje
procedurę dla schematu nr 1. Cyfry wskazują kolejność
w jakiej ścianki mają być montowane. Na schematach
są zastosowane następujące kody wskazujące
materiały/moduły: P= plastik, B= czarna szyba, D= drzwi
szklane.
Layout 1
Configuration 1
Монтажная схема 1
Układ nr 1
Layout 2
Configuration 2
Монтажная схема 2
Układ nr 2
Min. 100 mm - Vid montering
Min. 100 mm - During assembly/installation
Mind. 100 mm - Bei Montage
Mini. 100 mm - Lors du montage
-Мин. 100 мм При монтаже
Min. 0 mm Podczas montażu/instalacji10 -

7-20 mm/m (0.7-2 %)
1181mm
590.5mm
781mm
390.5mm
Rekommenderad avloppsplacering
Recommended drainage placement
golvram
floor frame
Bodenrahm
cadre de sol
рамы пола
ramy podłogowej
avlopp
drainage
Abfluss
bouche d'évacuation
канализация
odpływ wody
54 mm
Min. 20 mm
Xmm
889mm Ymm
Zmm781mm
1181mm
1289mm
i1309/i1313/i1713
Twin 130
59mm54mm
golvram
floor frame
Bodenrahm
cadre de sol
рамы пола
ramy podłogowej
X Y Z
i1309 1837 889 781
i1313 2237 1289 1181
i1713 2637 1689 1581

800x2000 (x1)
800x2000 (x2)
400x2000 (x2)
800x2000 (x1)
Beskrivning av de olika väggtyperna
Description of different types of wall construction
Beschreibung der einzelnen Wandtypen
Description des différents types de cloison
Описание различных типов стенок
Opis różnych modułów ścianek
P
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka
Upp
Up
Oben
Haut
Верх
Do góry
Ner
Down
Unten
Bas
Низ
Na dół
Plast
Plastic
Kunststoff
Plastique
Пластмасса
Plastki
BD
Svart glas
Black glass
Schwarzes Glas
Verre fumé
Чёрное стекло
Szkło czarne
Upp
Up
Oben
Haut
Верх
Do góry
Ner
Down
Unten
Bas
Низ
Na dół
Upp
Up
Oben
Haut
Верх
Do góry
Ner
Down
Unten
Bas
Низ
Na dół
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz

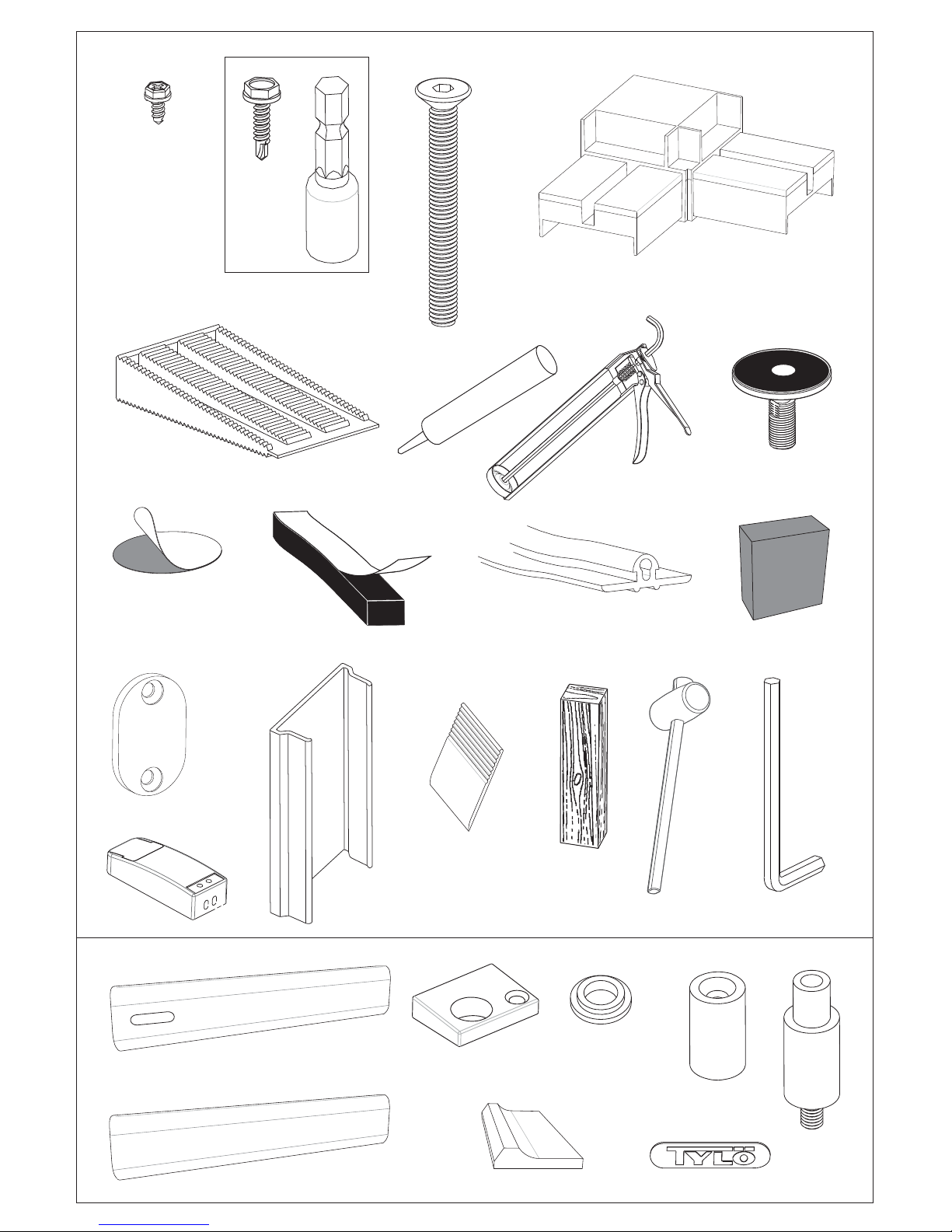

x4
x8
B8x9.5mm
x1
SILICONE
x1
x10
M8x25x30mm
x10
x4
x32
B6x16mm
x2
M6x60mm
x1
9x6mm
x4.5m
14.5x5mm
2100mmx4
x12
x4
26x29x12.5mm
33x21x3mm
Ø20mm
70mm
x16 x1
x1
22x46.5x210mm
4mm
x1
x1
x4
60x21x5mm
18x10x4mm
x1
x2 x2
25x18x7mm
x1
230x43x25mm LOGO
230x43x25mm
x1
x1
28x7mm
x1
Trafo
x1
1/4

2x777mm
2x1177mm
4x1930mm 1x768mm (white)
1x768mm (black)
1x768mm
2x1168mm
4x1968mm
2x792mm
2x1170mm
P1 P2 P4
P5 P6
x24
B6x9.5mm
x1
5.5 39mm
P1
x1
50x50x15.5mm
x4
510mm
x1
2048mm
x1
P7
P8
P3
Medföljer saunarummet
Included with the sauna room
W komplecie z kabiną sauny

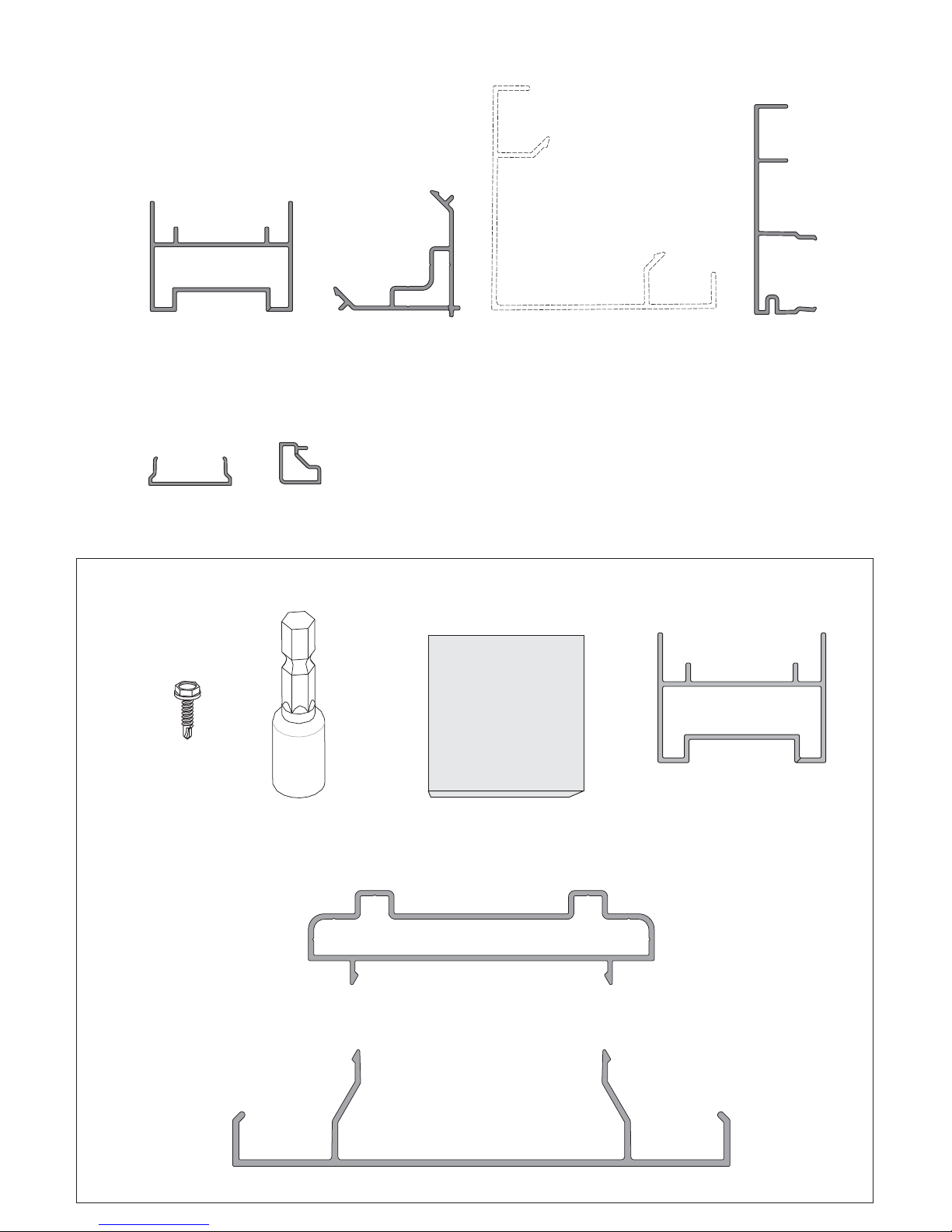

Profilsats Twin / Profile kit Twin / Zestaw profili do kabiny TWIN
Profiler
Profiles
Profile
Profilés
Рейки
Profile

ASSISTANT
Grejer bra att ha
Useful tools, etc.
Praktische Hilfsmittel
Matériel utile
Что может пригодиться
Przydatne narzędzia, itp.

1177mm
777mm
777mm
1177mm
~3mm
SILICONE
SILICONE
1P1
Montering av golvram
Assembling the floor frame
Montage des Bodenrahmens
Montage du cadre de sol
Монтаж рамы пола
Montaż ramy podłogowej
Lägg en sträng med silicon på hörnknutarna enligt bilderna.
Apply a string of silicone on the corner joints as shown.
An den Eck- und T-Verbindungen einen Siliconstrang wie abgebildet auftragen.
Appliquer un cordon de silicone aux angles selon les images.
Нанесите полосу силиконового клея на углах как показано на рисунке.
Nałożyć silikon na połączeniach narożnych jak pokazano na rysunkach.
Skjut in hörnknutarna I
golvramsprofilerna
Push the corner joints into place in
the profiles for the floor frame.
Eck- und T-Verbindungen in die
Bodenrahmenprofile einstecken
Engager les éléments d'angle dans
les profilés du cadre de sol
Задвиньте внутрь угловые связки
в рейки рамы пола
Wcisnąć złącza narożne na
miejsce w profilach ramy
podłogowej.
Motsvarande kontaktytor på golvram
Corresponding contact surfaces on
floor frame
Entsprechende Kontaktflächen am
Bodenrahmen
Plans de contact correspondants sur
cadre de sol
Соответствующие поверхности
соприкосновения на раме пола
Odpowiadające powierzchnie styku
na ramie podłogowej

B8x9.5mm
x8
x10
Silicone
2
3
M8x25x30mm

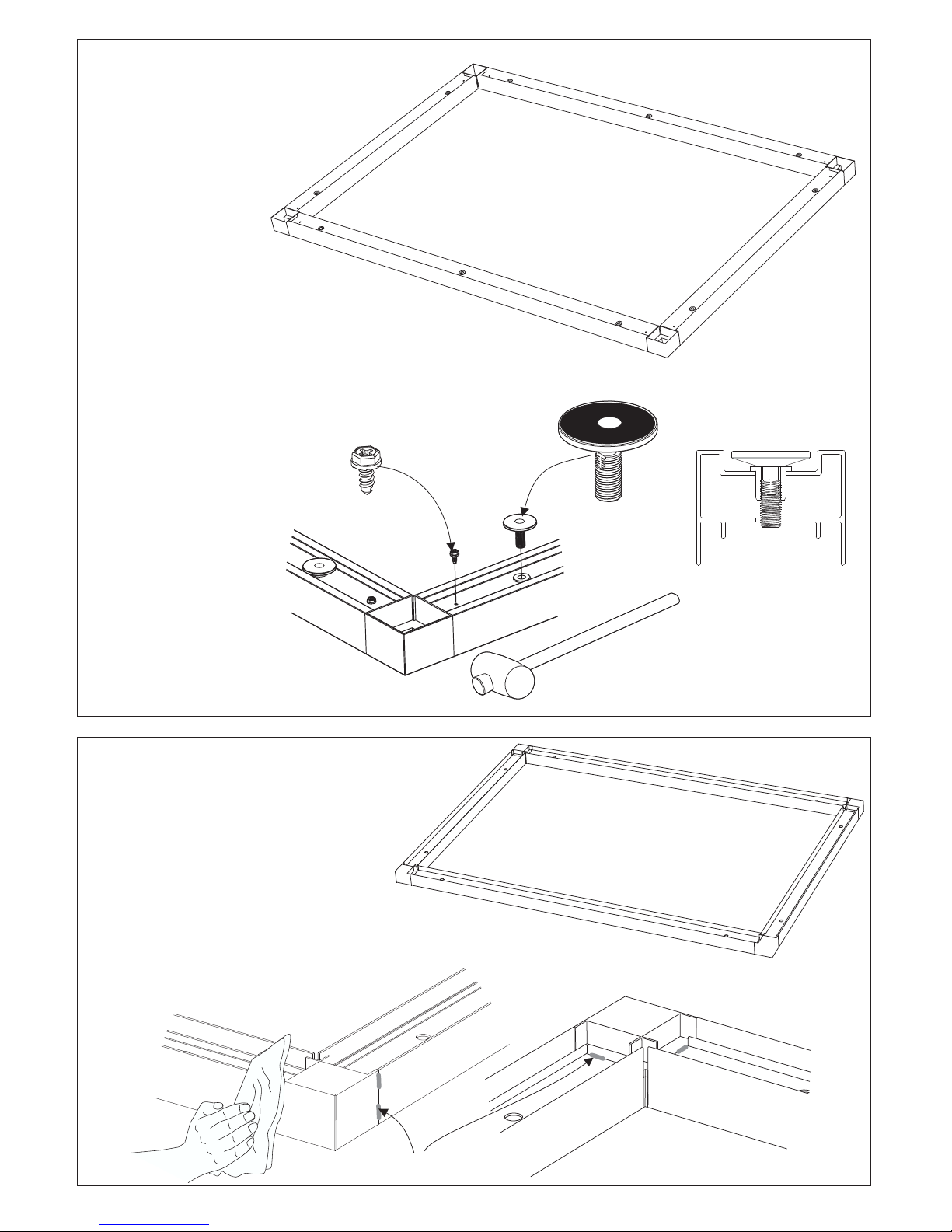

Vänd golvramen upp och ned. Banka
in hörnknutarna i golvramsprofilerna
så att de säkert går i botten.
Skruva fast hörnknutarna och sätt dit
ställfötterna. Ställfötterna skruvas i
botten.
Turn the floor frame upside down.
Tap the corner joints carefully into
the floor frame profiles to make sure
that they sit all the way in. Secure
the corner joints with screws and fit
the adjustable feet. Screw the
adjustable feet in as far as they will
go.
Bodenrahmen wenden. Eck- und T-
Verbindungen bis zum Anschlag in
die Bodenrahmenprofile einschlagen.
Verbindungen festschrauben und
Einstellfüße anbringen. Einstellfüße
bis zum Anschlag einschrauben.
Retourner à l'envers le cadre de sol.
Frapper sur les éléments d'angle
pour les faire entrer entièrement
dans les profilés du cadre de sol.
Visser les éléments d'angle et placer
les pieds réglables. Visser à fond les
pieds réglables.
Переверните раму пола верхом
вниз. Вбейте угловые связки в
рейки рамы пола так, чтобы они
хорошо вошли в днище. Закрепите
угловые связки винтами и
установите в них стальные лапки.
Регулируемые лапки ввинчиваются
в днище.
Odwrócić ramę podłogową do góry
nogami. Zamontować złącza
narożne w profilach ramy
podłogowej, delikatnie je wbijając aż
do końca. Przymocować złącza
narożne wkętami i zamocować
regulowane stopki. Wkręcić
regulowane stopki do oporu.
Vänd tillbaka golvramen. Torka bort eventuellt
överflödigt silicon runt hörnknutarna.
Turn the floor frame over so it is once again the right
way up. Wipe off any silicone residue around the corner
joints.
Bodenrahmen wieder wenden. Eventuell
überschüssiges Silicon an den Eck- und T-
Verbindungen abwischen.
Retourner à l'endroit le cadre de sol. Essuyer l'éventuel
excédent de silicone autour des éléments d'angle.
Поверните опять раму пола в правильное
положение. Протрите возможный избыток силикона
вокруг угловых связок.
Odwrócić ramę podłogową, aby ponownie była
skierowana prawidłową stroną do góry. Usunąć nadmiar
silikonu wokół złącz narożnych.

4

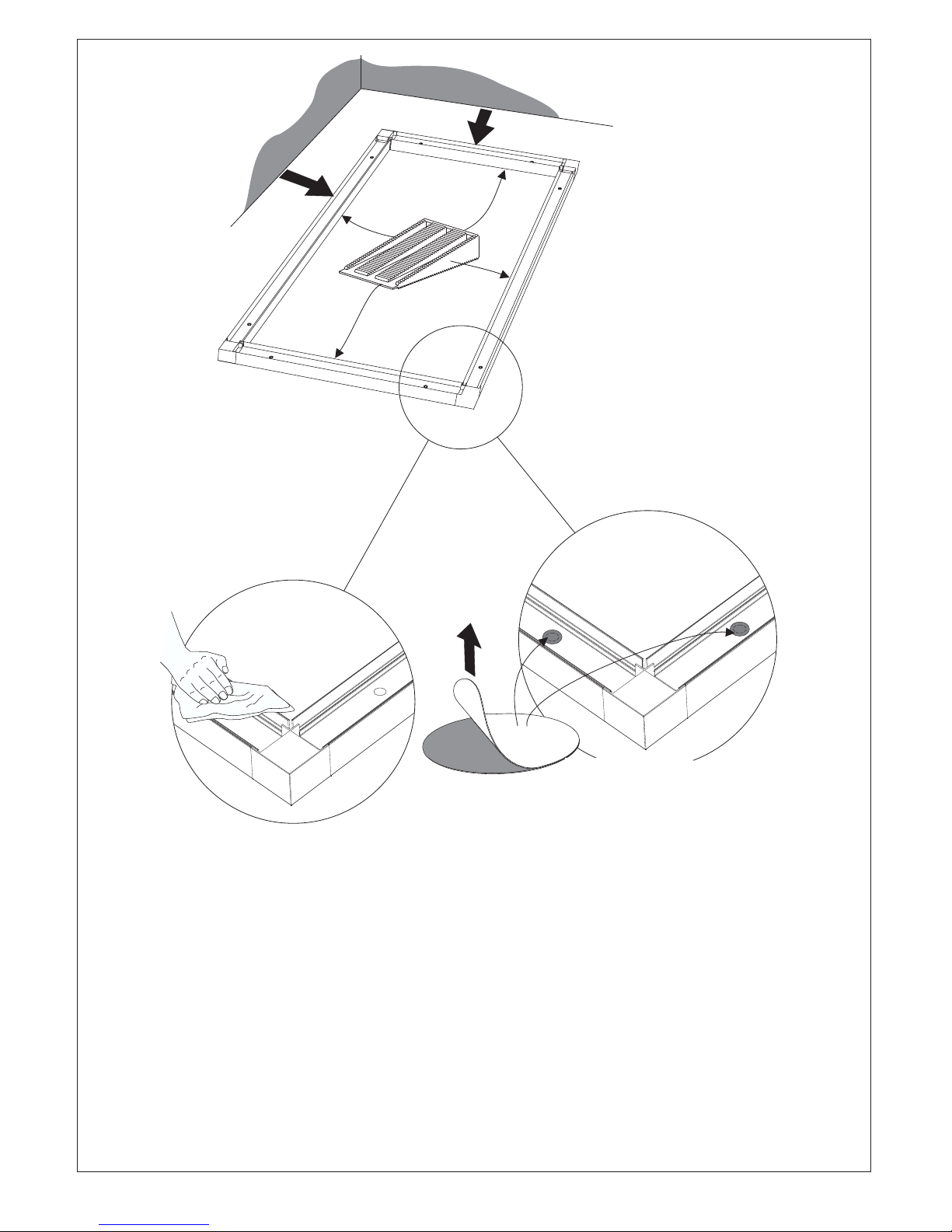

Placera golvramen där rummet
ska stå. Kontrollera att ramen
ligger plant, använd vattenpass.
OBS! Det är ett absolut krav att
golvramen ligger plant “i våg” för
att slutresultatet ska bli perfekt.
Justera ställfötterna med
insexnyckeln. Det är viktigt att
ställfoten hamnar under ytan där
väggarna ska stå.
Move the floor frame to the exact
location where the cabinet will
stand. Use a spirit level to make
sure that the floor frame is
completely level on the floor.
IMPORTANT! For a perfect end
result, it is essential that the floor
frame is absolutely level. Use the
hex key to adjust the adjustable
feet. It is important that the top of
the thread on the adjustable feet
is below the level of the bottom
edge of the walls. (See the
drawings.)
Bodenrahmen an der
gewünschten Stelle
positionieren. Auf ebene Lage
des Rahmens achten,
Wasserwaage verwenden.
ACHTUNG! Damit ein perfektes
Endergebnis gewährleistet ist,
muss der Bodenrahmen
unbedingt waagerecht liegen.
Einstellfüße mit
Innensechskantschlüssel
einstellen. Die Einstellfüße
dürfen nicht über die
Auflagefläche für die Wände
hinausragen (siehe Abb.).
Установите раму пола
там, где будет
расположена комната.
Проверьте, чтобы рама
лежала плоско,
пользуйтесь нивелиром.
Внимание! Для
достижения оптимального
результата, рама пола
должна лежать
полностью
горизонтально.
Отрегулируйте
регулируемые лапки
шестигранником. Важно,
чтобы регулируемые
лапки опустились под
поверхности, на которых
будут стоять стенки.
Placer le cadre de sol à
l'emplacement choisi pour
la cabine. Vérifier que le
cadre est posé à plat,
utiliser un niveau à bulle.
ATTENTION ! Il est
absolument indispensable
que le cadre de sol soit
bien horizontal pour que le
résultat final soit parfait.
Ajuster les pieds réglables
à l'aide d'une clé six pans
creux. Il est important que
le pied réglable soit placé
comme indiqué par la
figure.
OK!
i1309/i1313/i1317
130
min. 2 cm.
min. 2 cm.
40 mm.
min. 2 cm.
min. 2 cm.
i1309/i1313/i1317
130
min. 2 cm.
min. 2 cm.
40 mm.
Umieścić ramę podłogową w
miejscu, gdzie kabina ma być
finalnie zamontowana. Użyć
poziomicy do dokładnego
wypoziomowania ramy
podłogowej względem podłogi.
WAŻNE! W celu prawidłowego
zamontowania kabiny ważne
jest, aby rama podłogowa była
dokładnie wypoziomowana. Do
wyregulowania regulowanych
stopek użyć klucza
imbusowego. Bardzo ważne
jest, aby gorna część gwintu na
regulowanej stopce była
poniżej poziomu dolnej
krawędzi ścianek (patrz
rysunki).

x10
Ø20mm
Flytta ut golvramen om den står nära en vägg för
att lätt kunna montera väggarna. Om golvramen
inte är plan när den flyttats, lägg under kilar på de
ställen som behöver. Torka rent runt hålen ovanför
ställfötterna och sätt dit tätningscirklarna.

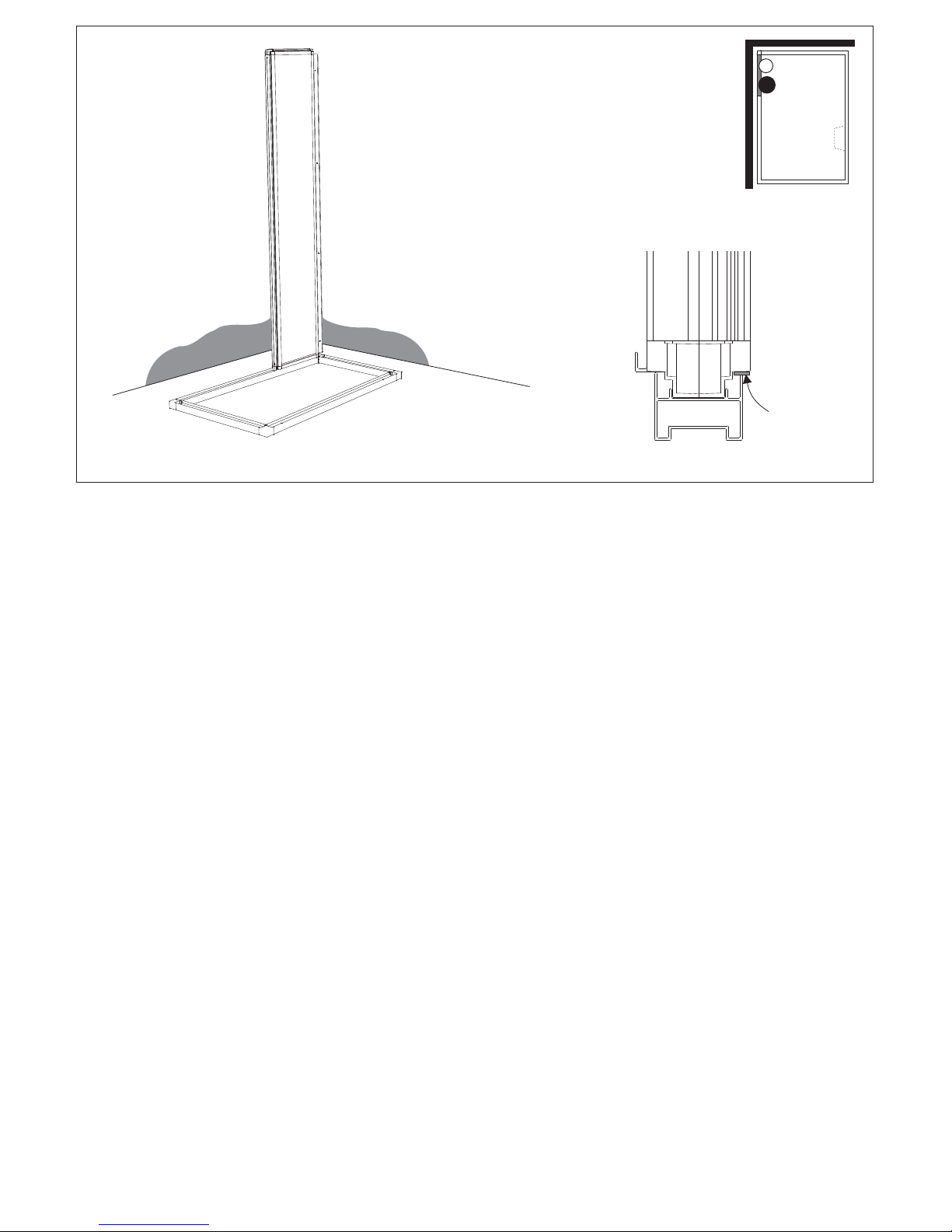

For easier assembly, pull the floor frame out into
the room if it is close to a wall. If this results in the
floor frame no longer being level, use wedges
where needed to level it up. Wipe clean around the
holes above the adjustable feet and then cover the
holes with the self-adhesive circular sealing pads.
Den Bodenrahmen gegebenenfalls von der Wand
abrücken, um die Montage der Wände zu
erleichtern. Bei eventuell auftretenden
Unebenheiten Keile unterlegen. Den Bereich um
die Löcher über den Einstellfüßen abwischen und
die runden Abdeckungen aufkleben.
5
?
Självhäftande
Self-adhesive
Selbstklebend
Autocollant
Самоприклеивающиеся
Samoprzylepne
Si le cadre de sol est proche d'un mur, le déplacer afin de
pouvoir monter les cloisons. Si le cadre de sol n'est plus
d'aplomb après avoir été déplacé, poser des cales aux
endroits où c'est nécessaire. Nettoyer autour des trous au-
dessus des pieds réglables et coller les caches autocollants.
Выдвиньте раму пола, если она стоит рядом со стенкой,
чтобы было легче монтировать стенки. Если рама пола
не расположена горизонтально при перемещении,
подложите клинья там, где это необходимо. Протрите
начисто вокруг отверстия над регулируемыми лапками и
наложите круглые прокладки.
W celu łatwiejszego montażu można ramę podłogową
przesunąć na środek pomieszczenia. Jeśli po przesunięciu
rama podłogowa nie jest w poziomie należy użyć klinów do
wypoziomowania jej na czas montażu. Wytrzeć otwory nad
regulowanymi stopkami, a następnie przykryć otwory
samoprzylepnymi, okrągłymi podkładkami uszczelniającymi.

6
Skruva alltid dit den översta skruven först, sedan
den nedersta och till sist de båda skruvarna I
mitten.

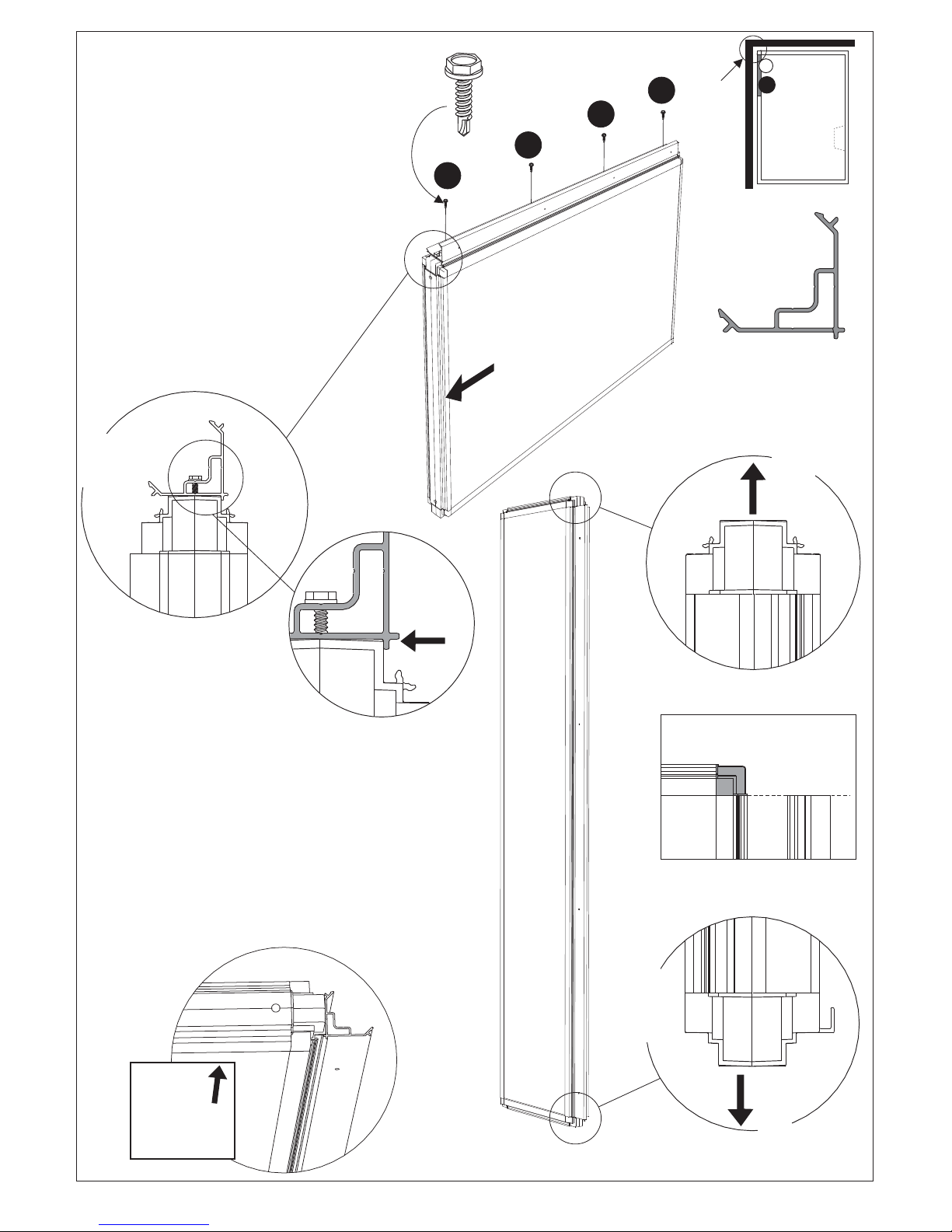

Always start with the top screw, then the bottom
screw and finally the two middle screws.
Zuerst die obere Schraube, dann die untere und
abschließend die beiden mittleren Schrauben
anbringen.
Toujours commencer à visser la vis du haut, puis
celle du bas, et enfin les deux vis du milieu.
Начинайте ввинчивать всегда с первого винта,
потом ввинтите нижний винтивконцеоба
винта посредине.
Przykręcanie należy zawsze zaczynać od śrub
górnych, następnie dolne, a na końcu śruby
środkowe.
x4
1
3
42
B6x16mm
P2
400x2000
Upp/insida
Up/inside
Oben/innen
Haut/intérieur
Верх внутренняя/
сторона
Do góry Wewnątrz/
1
B
Upp
Up
Oben
Haut
Верх
Do góry
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Upp
Up
Oben
Haut
Верх
Do góry
Kant i kant
Flush fit
Kantenbündig
Bord à bord
Край к краю.
Wyrównać
Ner
Down
Unten
Bas
Низ
Na dół

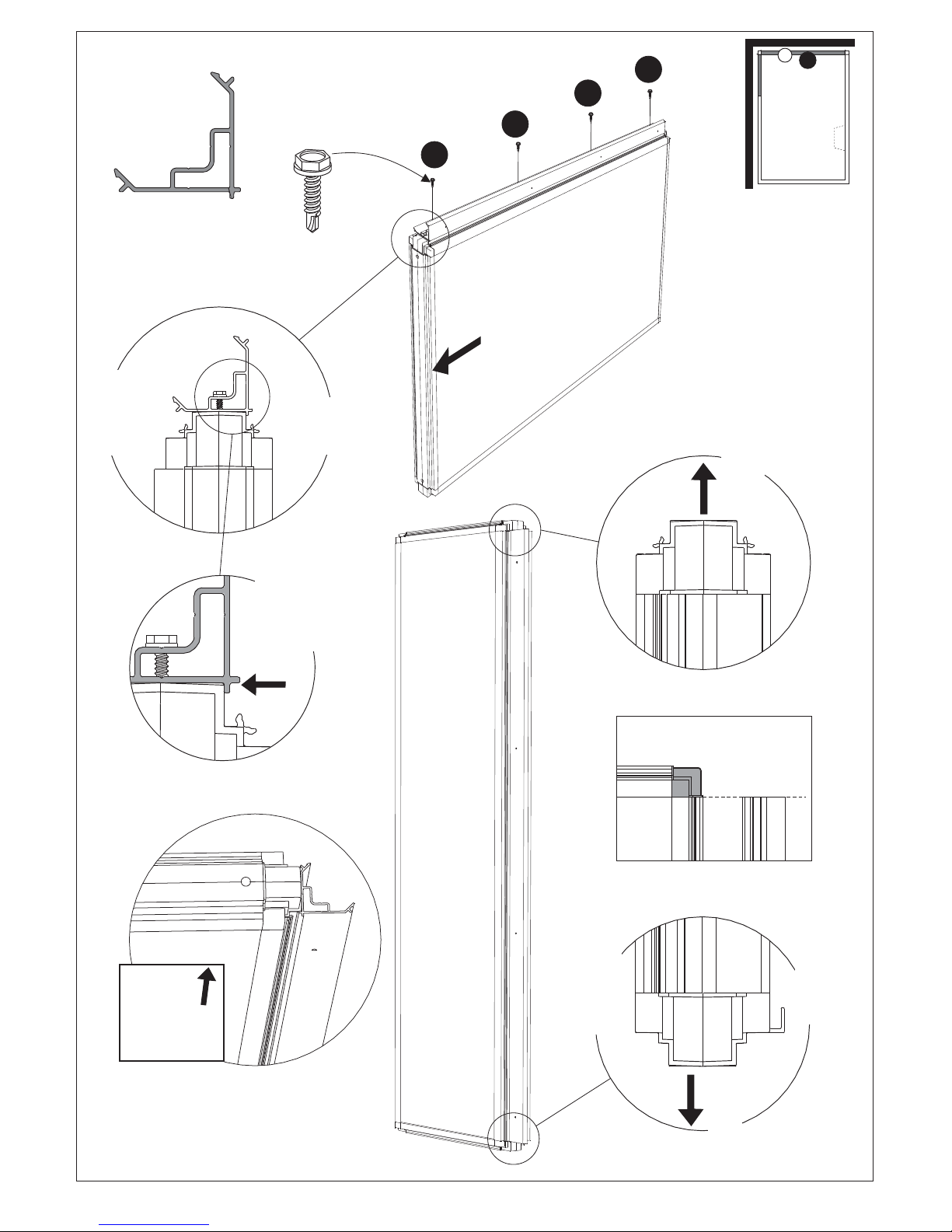

OBS! Det är viktigt att hörnprofilen ligger dikt an mot väggen. Tryck profilen mot
väggen när den skruvas I.
IMPORTANT! Make sure the corner profile fits perfectly flush against the wall.
Press the profile against the wall while screwing it into place.
ACHTUNG! Die Eck- und T-Verbindungen müssen dicht an der Wand anliegen.
Das Profil beim Festschrauben an der Wand andrücken.
ATTENTION ! Il est important que le profilé d'angle soit bien plaqué contre la
cloison. Pendant l'assemblage, presser le profilé contre la cloison.
Внимание! Важно, чтобы угловые рейки плотно прилегали к стенке.
Прижимайте рейку к стенке, когда будете её привинчивать.
WAŻNE! Należy upewnić się czy profile narożne są idealnie dopasowane do
elementu ścianki. Podczas dokręcania profil należy docisnąć do ścianki.
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz

71
B
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka

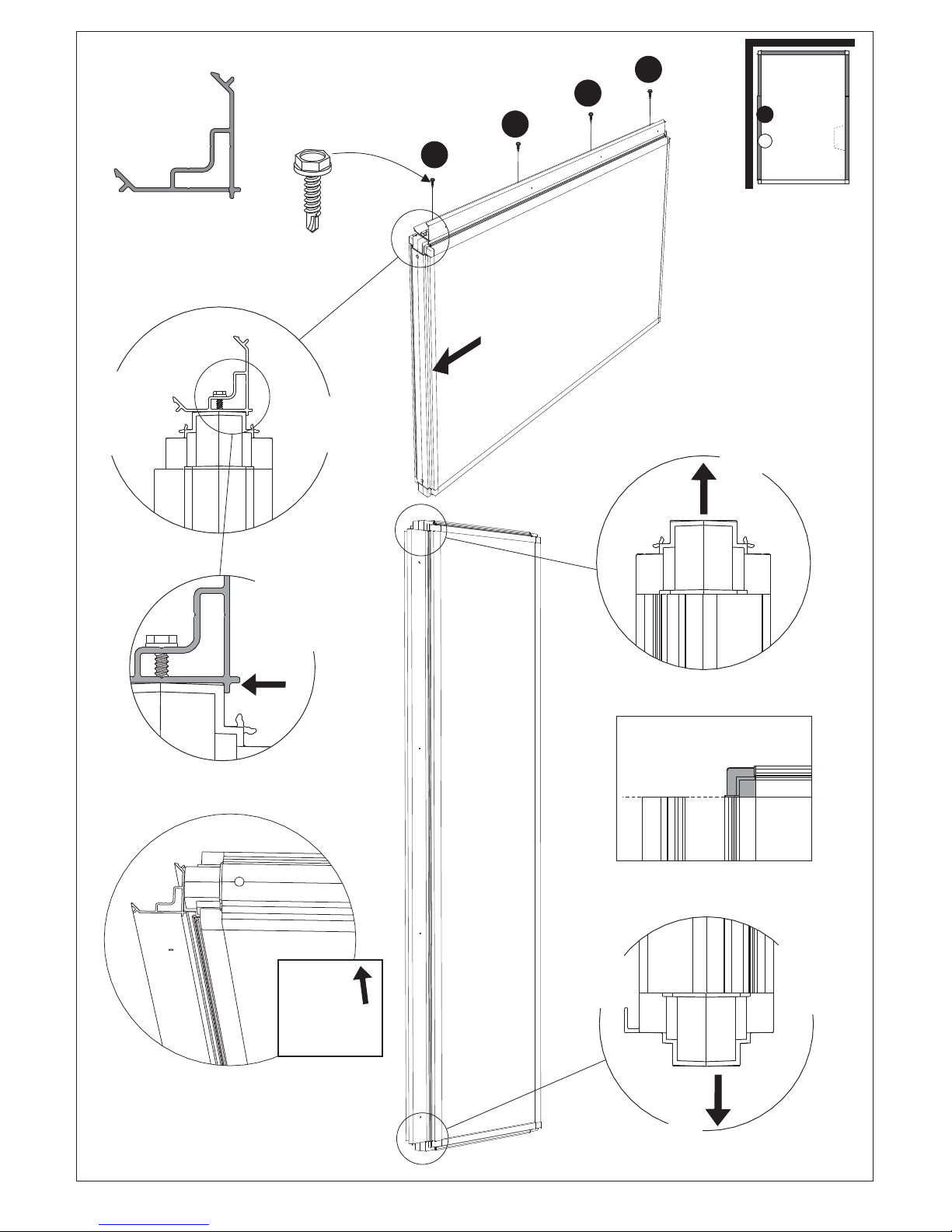

x4 1
3
42
B6x16mm
P2
8
800x2000
2B
Upp
Up
Oben
Haut
Верх
Do góry
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz Upp
Up
Oben
Haut
Верх
Do góry
OBS!
NOTE!
ACHTUNG!
ATTENTION !
Внимание!
UWAGA!
Kant i kant
Flush fit
Kantenbündig
Bord à bord
Край к краю.
Wyrównać
Upp/insida
Up/inside
Oben/innen
Haut/intérieur
Верх внутренняя/
сторона
Do góry Wewnątrz/
Ner
Down
Unten
Bas
Низ
Na dół
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz

1
4
3
2
800x2000
x4
B6x16mm

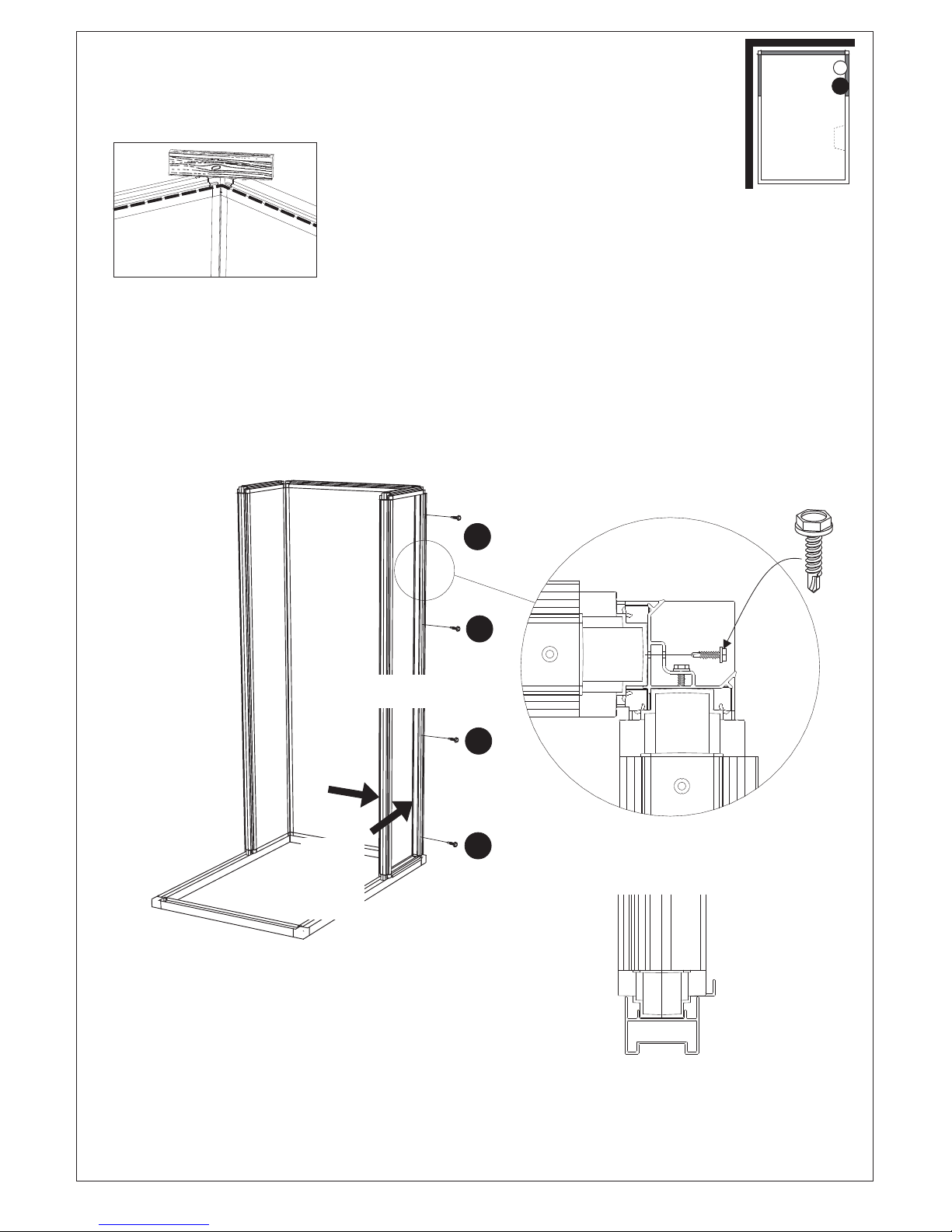

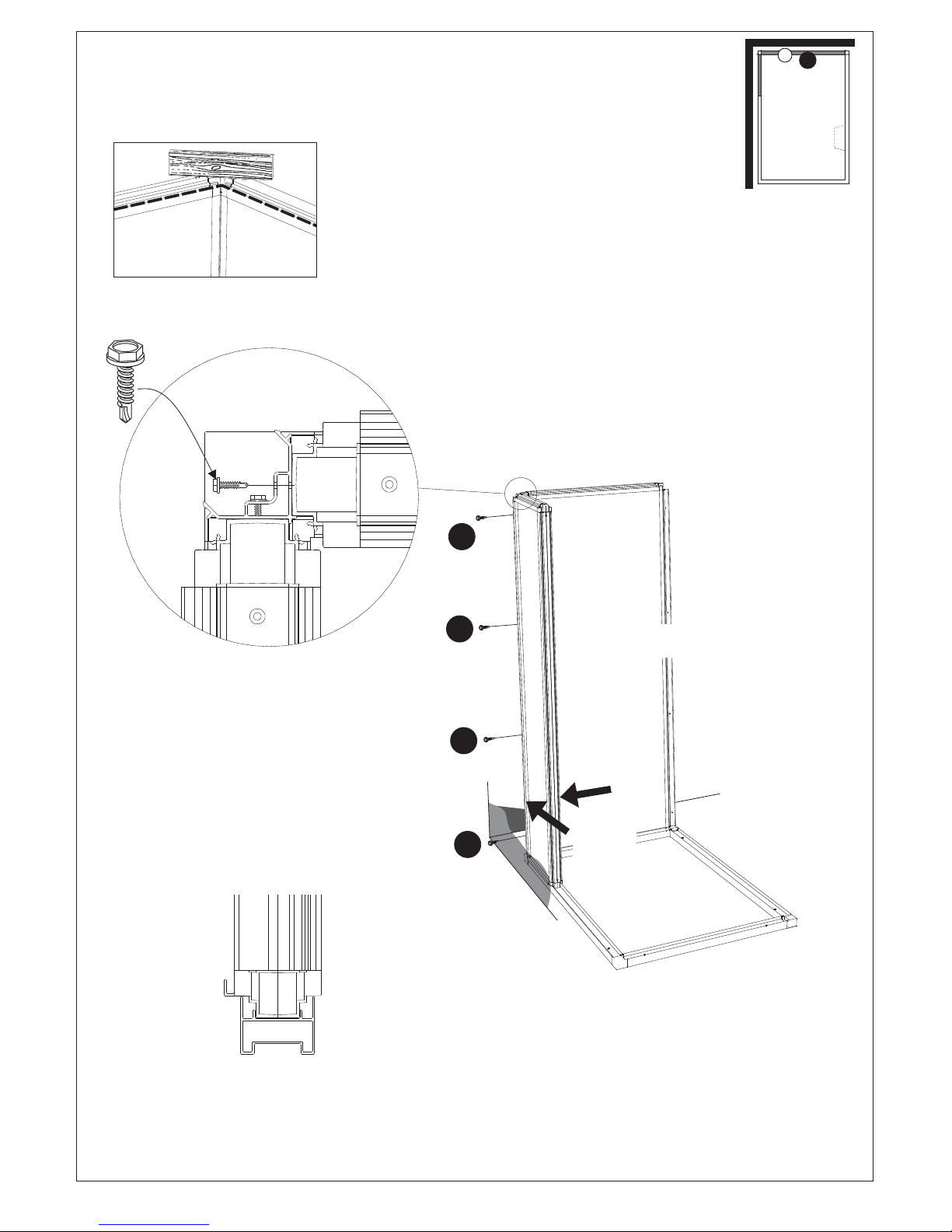

Tryck ihop väggarna när
de skruvas samman.
Push the walls together
while they are being
screwed together.
Wände beim
Zusammenschrauben
zusammendrücken.
Pour visser les cloisons, les
maintenir fermement
assemblées.
Прижимайте стенки одну
кдругой,когдабудете
соединять их винтами.
Podczas skręcania ścianek
należy je ze sobą trzymać
dokładnie połączone.
92B
OBS! Det är viktigt att väggarna är i jämnhöjd I hörnen.
IMPORTANT! The walls must be perfectly level where they meet at the
corners.
ACHTUNG! Die Wände müssen an den Ecken auf gleicher Höhe liegen.
ATTENTION ! Il est important que les cloisons soient au même niveau dans
les angles.
Внимание! Важно, чтобы стенки были на одинаковой высоте в углу.
WAŻNE! Ścianki w narożniku musza być dokładnie na tym samym
poziomie.
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Tryck
Press
Drücken
Presser
Прижмите
Docisnąć

1
4
3
2
400x2000
x4
B6x16mm
10 B
3
OBS! Det är viktigt att väggarna är i jämnhöjd I hörnen.
IMPORTANT! The walls must be perfectly level where they meet at the
corners.
ACHTUNG! Die Wände müssen an den Ecken auf gleicher Höhe liegen.
ATTENTION ! Il est important que les cloisons soient au même niveau dans
les angles.
Внимание! Важно, чтобы стенки были на одинаковой высоте в углу.
WAŻNE! Ścianki w narożniku musza być dokładnie na tym samym
poziomie.
Tryck ihop väggarna när
de skruvas samman.
Push the walls together
while they are being
screwed together.
Wände beim
Zusammenschrauben
zusammendrücken.
Pour visser les cloisons, les
maintenir fermement
assemblées.
Прижимайте стенки одну
кдругой,когдабудете
соединять их винтами.
Podczas skręcania ścianek
należy je ze sobą trzymać
dokładnie połączone.
Tryck
Press
Drücken
Presser
Прижмите
Docisnąć Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz

x4 1
3
42
B6x16mm
P2
11
800x2000
P
4
Upp
Up
Oben
Haut
Верх
Do góry
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
OBS!
NOTE!
ACHTUNG!
ATTENTION !
Внимание!
UWAGA!
Upp
Up
Oben
Haut
Верх
Do góry
Ner
Down
Unten
Bas
Низ
Na dół
Kant I kant
Flush fit
Kantenbündig
Bord à bord
Край к краю.
Wyrównać
Upp/insida
Up/inside
Oben/innen
Haut/intérieur
Верх внутренняя/
сторона
Do góry Wewnątrz/
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz

12
x1
33x21x3mm
P
4

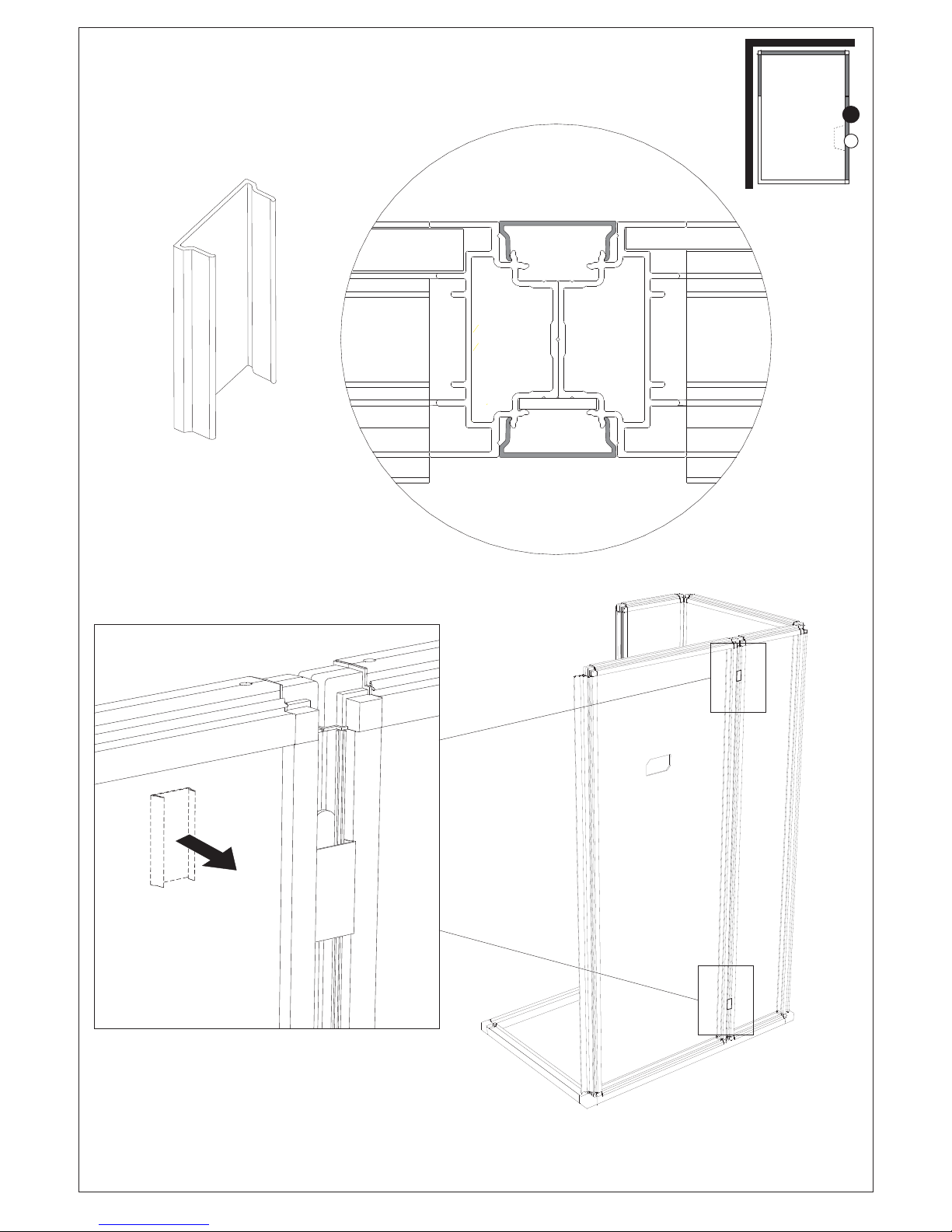

Styrning
Locking plate
Sicherungsscheibe
Rondelle de blocage
Направление
Płytka blokująca
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz

x4
13
70mm
P
4
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz

x4 1
3
42
B6x16mm
P2
14
800x2000
P
5
Ner
Down
Unten
Bas
Низ
Na dół
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
OBS!
NOTE!
ACHTUNG!
ATTENTION !
Внимание!
UWAGA!
Upp
Up
Oben
Haut
Верх
Do góry
Kant I kant
Flush fit
Kantenbündig
Bord à bord
Край к краю.
Wyrównać
Upp/insida
Up/inside
Oben/innen
Haut/intérieur
Верх внутренняя/
сторона
Do góry Wewnątrz/
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Ner
Down
Unten
Bas
Низ
Na dół
