U-Line H-2122 User manual

PAGE 1 OF 3 0623 IH-2122
1-800-295-5510
uline.com
π
FIRE EXTINGUISHER
CABINET
H-2122, H-2123
H-2124
TOOLS NEEDED
Philips Head Screwdriver
Drill
MOUNTING
WALLS WITH 2 X 4" STUDS
Mount cabinet securely to stud using four #10 x 1¼" long
wood screws, installed through mounting holes in cabinet.
SHEETROCK
Mount a 3/4" board to the wall using 3/16" toggle bolts
(height and width of the board is dependent on cabinet
size.) The board should extend a minimum of two inches
beyond all sides of the cabinet. Mount cabinet to board
using four #10 x 1" long wood screws through the holes in
the cabinet.
CINDERBLOCK OR CEMENT
Mount cabinet using four 1/4" toggle bolt or #10 masonry
lead screw expansion anchors through the holes in the
cabinet.
CONCRETE OR TILE WALL
Mount cabinet using four #10 masonry lead screw
expansion anchors through the holes in the cabinet.
STEEL POSTS OR BEAMS
Special tools and fasteners are required. Please use
professional service company to mount cabinet.

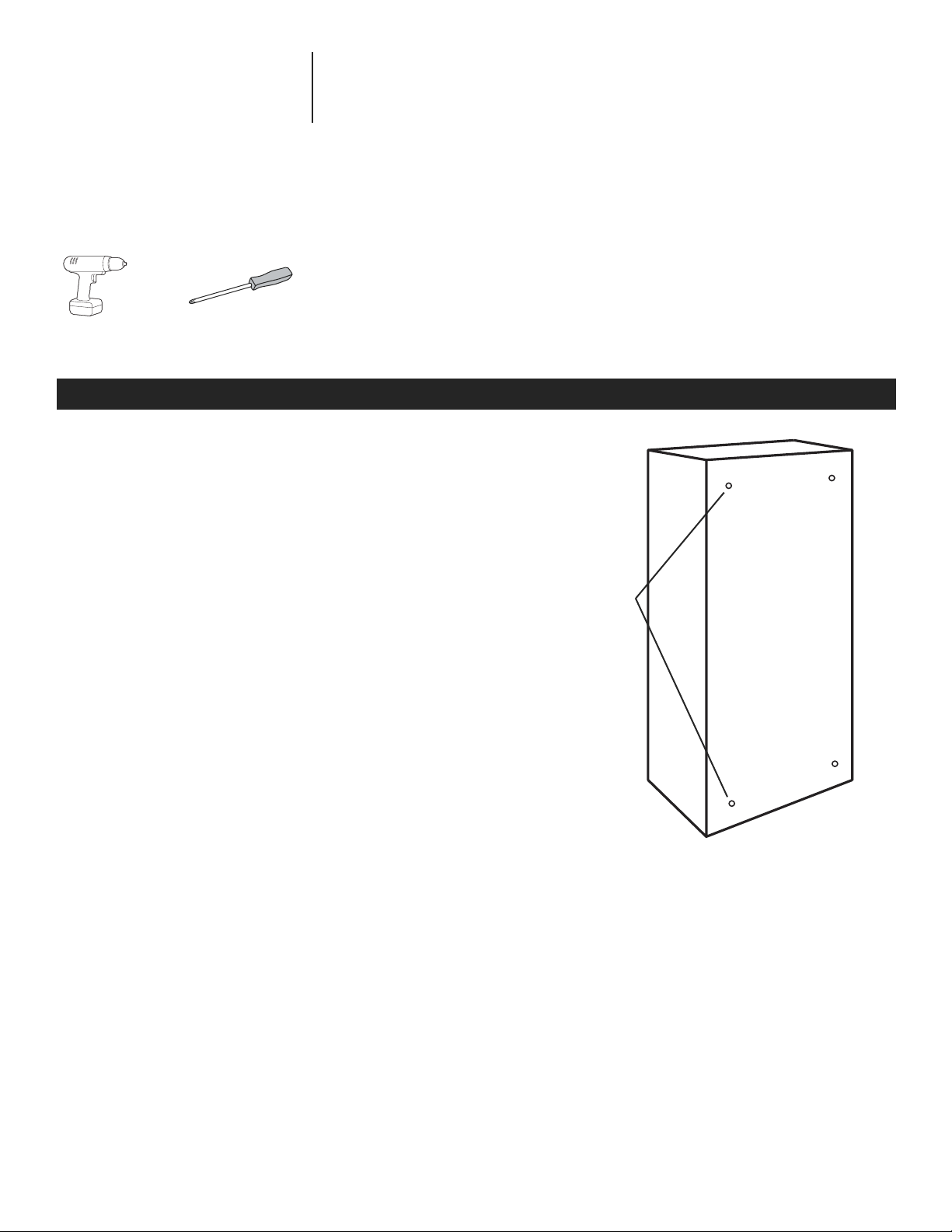

(Back of Cabinet)
3/16" Mounting Holes
Para Español, vea página 2.
Pour le français, consulter la page 3.

PAGE 2 OF 3 0623 IH-2122
π800-295-5510
uline.mx
GABINETE PARA
EXTINTORES
H-2122, H-2123
H-2124
HERRAMIENTAS NECESARIAS
MONTAJE
PAREDES CON COLUMNAS DE 2 X 4"
Coloque el gabinete de forma segura en la columna
usando cuatro tornillos para madera largos #10 x
1¼" instalados a través de los orificios de montaje del
gabinete.
LÁMINA DE YESO
Fije una lámina de 3/4" a la pared usando pernos de
palanca de 3/16" (la altura y anchura de la lámina
dependen del tamaño del gabinete). La lámina debería
sobresalir un mínimo de 5cm (2") por todos los lados
del gabinete. Coloque el gabinete en la placa usando
cuatro tornillos para madera largos #10 x 1" colocados a
través de los orificios del gabinete.
BLOQUE DE CEMENTO O CEMENTO
Fije el gabinete usando cuatro pernos de palanca de
1/4" o anclajes de expansión para tornillos de plomo de
mampostería #10 colocados a través de los orificios del
gabinete.
PARED DE CONCRETO O AZULEJO
Fije el gabinete usando cuatro anclajes de expansión
para tornillos de plomo de mampostería #10 colocados a
través de los orificios del gabinete.
POSTES O VIGAS DE ACERO
Se requieren herramientas y cinchos especiales. Una
compañía profesional debe colocar el gabinete.
(Parte Posterior del Gabinete)
Orificios de Montaje
de 48mm (3/16")
Taladro Desarmador de Cruz

PAGE 3 OF 3 0623 IH-2122
1-800-295-5510
uline.ca
π
ARMOIRE À EXTINCTEUR
H-2122, H-2123
H-2124
OUTILS REQUIS
INSTALLATION
MURS AVEC MONTANTS DE 2 X 4PO
Fixez l'armoire solidement aux montants à l'aide de quatre
vis à bois longues n°10 x 1¼po insérées à travers les trous
de fixation de l'armoire.
PLAQUE DE PLÂTRE
Fixez un panneau de 3/4po au mur à l'aide de boulons à
ailettes de 3/16po (la hauteur et la largeur du panneau
dépendent de la taille de l'armoire.) Le panneau doit
dépasser d'au moins 5cm (2po) le tour de l'armoire. Fixez
l'armoire au panneau à l'aide de quatre vis à bois longues
n°10 x 1po insérées à travers les trous de l'armoire.
BLOCS DE CENDRE OU CIMENT
Installez l'armoire à l'aide de quatre boulons à ailettes de
1/4po ou de vis de maçonnerie à coquille d'expansion
n°10 insérées à travers les trous de l'armoire.
MUR EN BÉTON OU CARRELAGE
Installez l'armoire à l'aide de vis de maçonnerie à coquille
d'expansion n°10 insérées à travers les trous de l'armoire.
POTEAUX OU POUTRES D’ACIER
Des attaches et des outils particuliers sont nécessaires.
Veuillez utiliser les services d'un professionnel pour
l'installation de l'armoire.
(Arrière de l'armoire)
Trous de fixation de
48mm (3/16 po)
Perceuse Tournevis cruciforme
