U-Line H-8667 User manual

PAGE 1 OF 12 0321 IH-8667
πH-8667
DELUXE SHELTER
1-800-295-5510
uline.com

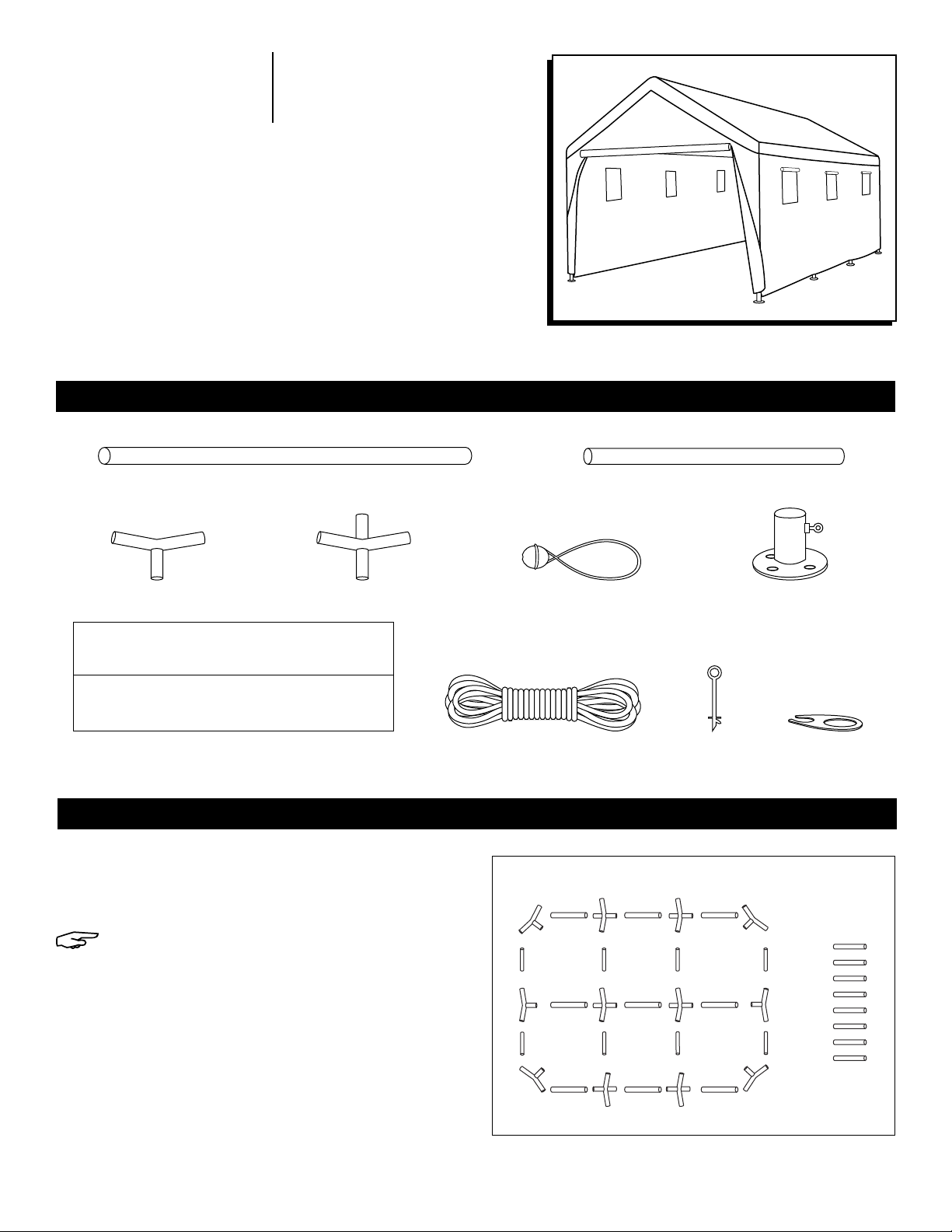

PARTS
78" Pipe x 17 68" Pipe x 8
3-Way Connector x 6
White Drawstring Cover x 1 Anchor x 4Rope x 4 Curtain Clip x 4
4-Way Connector x 6 Elastic Ball Strap x 18 Foot Pad x 8
ASSEMBLY
FRAME ASSEMBLY
1. Separate all pieces according to size and shape
and arrange as shown. (See Figure 1)
NOTE: Eight 68" pipes will be used to form the
roof rafters. Nine 78" pipes will be used for the
roof and eight 78" pipes will be used for the legs.
Figure 1
78" 78" 78"
78"
78" 78" 78"
78"
68"
68"
78"
68"
68"
78"
68"
68"
68"
68"
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0321 IH-8667
ASSEMBLY CONTINUED
2. Assemble the center frame first and then assemble
each side. (See Figure 2)
NOTE: Attach the cover before inserting the legs.
NOTE: Do not connect leg poles at this point.
COVER ASSEMBLY
1. Unfold the cover with the grommets toward the
cover's bottom and place over the frame. The flared
edges should be located at each of the four corners
of the frame.
2. Begin attaching the cover with the elastic ball
straps by inserting the elastic cord of the ball strap
underneath the cover and through the grommet.
Pull cord taut until ball stops. Wrap cord around
pole and under ball. This will hide the ball under the
cover and provide a more finished look to the unit.
(See Figure 3)
NOTE: The ball straps are long enough to
accommodate various cover lengths. If the straps
need a tighter fit, they can be shortened by
making an additional knot in the cord strap. Slide
the ball upward to reveal the tied knot. Tie a new
knot above the old one. The size of the knot will
determine how short the strap becomes. Slip the
ball down over the new knot and secure.
3. Attach two elastic ball straps at each of the four
corners. (See Figure 4)
4. Continue attaching straps from left to right in a
zigzag pattern down both sides of the canopy.
(See Figure 5)
5. Attach straps at the front and back of the unit, again
using a zigzag pattern until all straps are secured.
(See Figure 6)
Figure 4
Figure 5
Figure 6
Figure 3
Figure 2
78"
68"
Assemble center
of frame first.
Side Front
Start at
corners.
Attach straps
from left to right.
Inside Outside
Attach straps from
front to back.

PAGE 3 OF 12 0321 IH-8667
ASSEMBLY CONTINUED

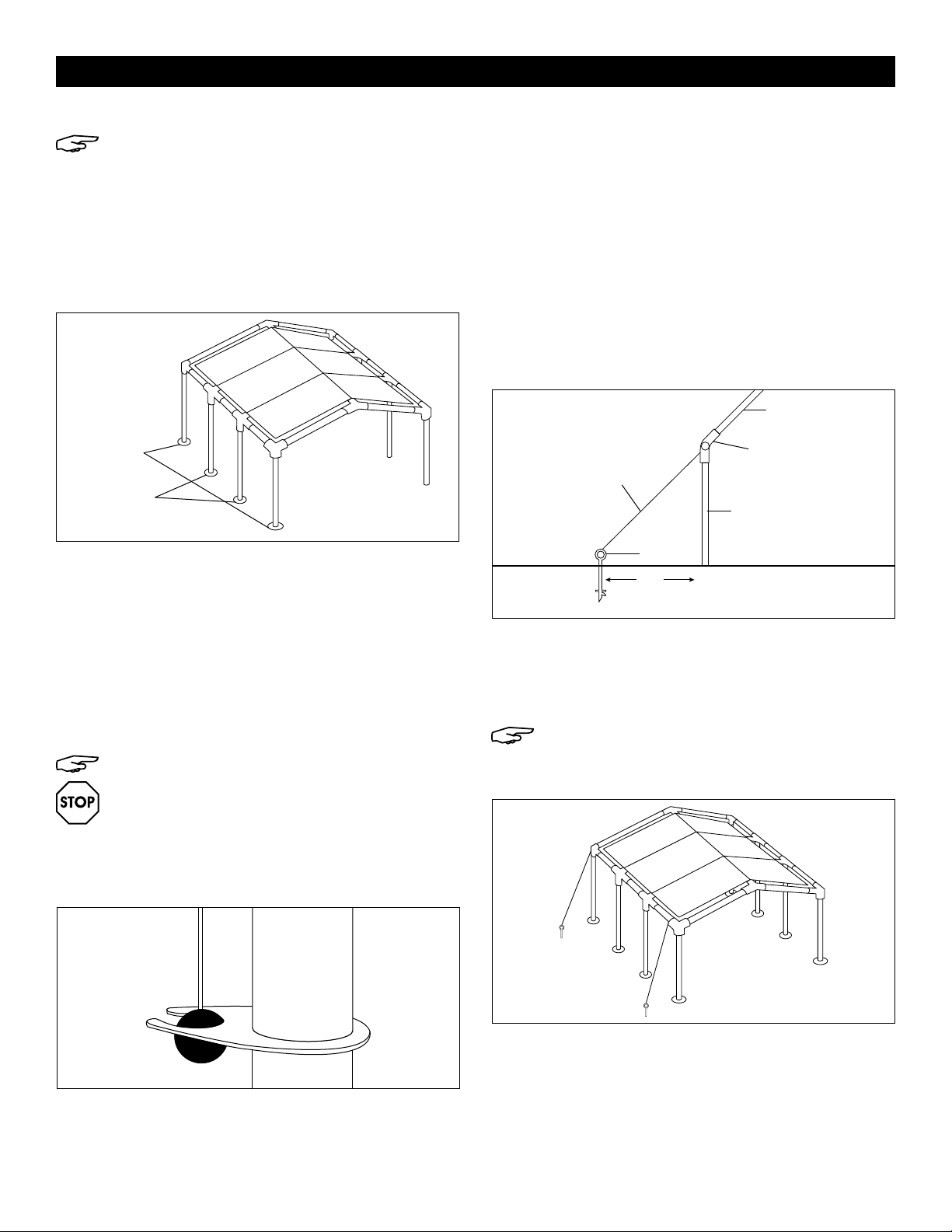

LEG ASSEMBLY
NOTE: If adding side walls to unit, see H-8668
deluxe shelter side wall instructions. Attach tops
of side walls before proceeding to next step.
1. Connect leg poles to roof assembly by inserting
pipes for middle poles into three- and four-way
connectors. Connect end leg pipes in the same way.
2. Push the eight foot pads onto bottom of each leg.
(See Figure 7)
3. Connect the hook and loop fastening strips down
the length of each leg.
4. Slip one clip onto each of the corner legs.
5. Secure clips to corner legs using drawstring sewn
into ends of cover. Pull the drawstrings on each end
of cover at the same time to adjust. Insert ball on
drawstring into slot on curtain clip. Pull clip down
until tight. Pressure from drawstring will cause clip to
wedge onto pipe. (See Figure 8)
NOTE: Retighten curtain clips occasionally.
IMPORTANT! Once assembled, cover will
act like a kite in the wind. Install anchors
immediately. Shelter is a temporary structure.
Severe winds will cause frame to twist and
unanchored legs will fall. Remove cover from
frame during severe winds.
ANCHORING
1. Measure out at least 36" from each corner leg.
Screw each anchor into the ground leaving 2"
between the ground and the eye of each anchor. It
is recommended that the unit be anchored 36" from
each leg, although this may not be possible in all
cases. Install anchors as close to 36" away from legs
as possible.
2. Tie anchor cable or rope around the connector at
the top of each corner leg of the canopy.
3. Securely tie the other end of the cable or rope
through the eye of the anchor and pull tight.
(See Figure 9)
4. Continue to screw each anchor into the ground until
the eye of the anchor is flush with the ground. This
will secure the anchor rope even tighter.
(See Figure 10)
NOTE: Check and tighten the rope frequently
to ensure maximum stability of canopy and to
protect against wind damage.
Figure 8
Figure 10
Figure 7
Insert pipes
into middle
poles first.
Insert
pipes into
end poles
second.
Figure 9
Anchor
36"
Rope
Roof Pipe
Leg Pipe
Fitting
(3- or 4-Way)

PAGE 4 OF 12 0321 IH-8667
SAFETY
IMPORTANT! Please read carefully.
• Keep away from all flame and heat sources. The
tent fabric will burn if left in continuous contact with
any flame source.
• Do not cook underneath or near canopy.
• Do not store or use flammable liquids underneath or
near canopy.
• Do not ignite or store fireworks underneath or near
canopy.
• Do not use bleach to clean cover.
• Do not dry clean cover.
• Do not wash cover in washing machine or dry in
dryer. Hand wash with mild soap and water only.
• Do not allow rain water, snow or ice to accumulate
on top of cover.
• Do not hang or suspend anything from the frame,
grommets, truss system or ball straps of the unit.
• Remove canopy cover before a storm, or
disassemble entire canopy unit if possible.
• Remove rain water, snow and ice from canopy
cover.
NOTE: This is a temporary structure and is
not recommended for use as a permanent
structure.
1
-800-295-551
0
uline.com

PAGE 5 OF 12 0321 IH-8667
πH-8667 800-295-5510
uline.mx
CARPA DE ALTA
CALIDAD
PARTES
17 Tubos de 78" 8 Tubos de 68"
6 Conectores de 3 Entradas
1 Carpa Blanca con Jareta 4 Anclajes4 Cuerdas 4 Clips para
Cortina
6 Conectores de 4 Entradas 18 Correas Elásticas con Esfera 8 Bases para Patas
ENSAMBLE
ENSAMBLE DEL ARMAZÓN
1. Separe todas las piezas según su tamaño y forma y
organice como se muestra. (Vea Diagrama 1)
NOTA: Ocho tubos de 68" se utilizarán para
formar las vigas del techo. Nueve tubos de 78"
se utilizarán para el techo y ocho de 78", para
las patas.
Diagrama 1
78" 78" 78"
78"
78" 78" 78"
78"
68"
68"
78"
68"
68"
78"
68"
68"
68"
68"

PAGE 6 OF 12 0321 IH-8667
2. Ensamble primero el armazón central y luego
ensamble cada lateral. (Vea Diagrama 2)
NOTA: Ensamble la carpa antes de insertar
las patas.
NOTA: No conecte los postes de las patas en
este punto.
ENSAMBLE DE LA CARPA
1. Desdoble la carpa con los ojales hacia el inferior
de esta y colóquela sobre el armazón. Los bordes
acampanados se deben localizar en cada una de
las cuatro esquinas del armazón.
2. Comience fijando la carpa con las correas
elásticas con esfera insertando la cuerda debajo
de la carpa y a través del ojal. Jale para tensar
la cuerda hasta que la esfera se detenga. Envuelva
la cuerda alrededor del poste y debajo de
la esfera. Esto esconderá la esfera debajo de
la carpa y brindará una apariencia más terminada
a la unidad. (Vea Diagrama 3)
NOTA: Las correas con esfera son lo
suficientemente largas para adaptarse a varios
largos de la carpa. Si las correas necesitan
un mejor ajuste, se pueden acortar haciendo
un nudo adicional en la cuerda de la correa.
Deslice la esfera hacia arriba para revelar el
nudo atado. Ate un nudo nuevo sobre el viejo.
El tamaño del nudo determinará qué tan corta
será la correa. Deslice la esfera hacia abajo
por encima del nudo nuevo y asegure.
3. Fije dos correas elásticas con esfera en cada una
de las cuatro esquinas. (Vea Diagrama 4)
4. Continué fijando correas de izquierda a derecha en
zigzag a lo largo de ambos lados de la carpa.
(Vea Diagrama 5)
5. Fije las correas en el frente y posterior de su unidad,
de nuevo en zigzag hasta que todas la correas
estén aseguradas. (Vea Diagrama 6)
CONTINUACIÓN DEL ENSAMBLE
Diagrama 3
Diagrama 2
78"
68"
Ensamble el cen-
tro del armazón
primero.
Diagrama 4
Lateral Frente
Empiece en
las esquinas.
Diagrama 5 Fije las correas de
izquierda a derecha.
Adentro Afuera
Diagrama 6 Fije las correas del
frente al posterior.

PAGE 7 OF 12 0321 IH-8667
ENSAMBLE DE LAS PATAS
NOTA: Si añade paredes laterales a la unidad, vea
las instrucciones para la pared lateral H-8668 para
carpa de alta calidad. Fije la parte superior de las
paredes laterales antes de proceder al próximo paso.
1. Conecte los postes para patas al ensamble del techo
insertando tubos para postes intermedios en conectores
de tres y cuatro entradas. Conecte los tubos para extremos
de patas de la misma forma.
2. Empuje las ocho plataformas para pata en el inferior de
cada pata. (Vea Diagrama 7)
3. Conecte las tiras para sujetar de gancho y bucle a lo largo
de cada pata.
4. Deslice un clip en cada una de las patas de las esquinas.
5. Asegure los clips a las patas de las equinas usando
la jareta cosida a los extremos de la carpa. Jale las jaretas
en cada extremo de la carpa a la misma vez para
ajustar. Inserte la esfera de la jareta en la ranura del clip
para cortinas. Jale el clip hacia abajo hasta que quede
ajustado. La presión de la jareta causará que el clip calce
en el tubo. (Vea Diagrama 8)
NOTA: Vuelva a apretar ocasionalmente los clips
para cortinas.
¡IMPORTANTE! Una vez que esté ensamblada,
la carpa actuará como cometa en el viento. Instale
los anclajes inmediatamente. La carpa es una
estructura temporal. Los vientos fuertes causarán que
el armazón se tuerza y las patas sin anclar se caigan.
Retire la carpa del armazón durante vientos fuertes.
ANCLAJE
1. Mida por lo menos 36" desde cada pata de esquina.
Atornille cada anclaje al suelo y deje 2" entre el suelo y
el ojo de cada anclaje. Se recomienda que la unidad
esté anclada a 36" de cada pata, aunque esto podría no
ser posible en todos los casos. Instale los anclajes lo más
cerca a 36" de distancia de las patas como sea posible.
2. Amarre el cable o correa de anclaje alrededor
del conector en la parte superior de cada pata de
esquina de la carpa.
3. Amarre el otro extremo del cable o correa a través
del ojo del anclaje de manera segura y jale hasta que
quede ajustado. (Vea Diagrama 9)
4. Continúe atornillando cada anclaje al suelo hasta
que el ojo del anclaje quede al ras con el suelo. Esto
asegurará la cuerda de anclaje aún más.
(Vea Diagrama 10)
NOTA: Verifique y tense la cuerda frecuentemente
para asegurar la estabilidad máxima de la carpa y
protegerla de daños por el viento.
CONTINUACIÓN DEL ENSAMBLE
Diagrama 8
Diagrama 10
Diagrama 9
36"
Cuerda
Anclaje
Tubo para
Pata
Conector
(3 o 4 Entradas)
Tubo para
Techo
Diagrama 7
Inserte los
tubos en los
postes intermedios
primero.
Inserte los tubos
en los postes
para extremos
segundo.

PAGE 8 OF 12 0321 IH-8667
SEGURIDAD
¡IMPORTANTE! Por favor lea cuidadosamente.
• Mantenga lejos de todas las fuentes de llamas y
calor. La tela de la tienda se quemará si se deja en
contacto continuo con cualquier fuente de llamas.
• No cocine por debajo o cerca de la carpa.
• No almacene o utilice líquidos inflamables por
debajo o cerca de la carpa.
• No encienda o almacene fuegos pirotécnicos por
debajo o cerca de la carpa.
• No use blanqueador para limpiar la carpa.
• No limpie la carpa en seco.
• No lave la carpa en lavadora ni la seque en
secadora. Lave a mano con detergente suave y
agua solamente.
• No permita que el agua de lluvia, nieve o hielo se
acumule por encima de la carpa.
• No cuelgue ni suspenda nada del armazón, ojales,
sistema de entramado o correas con esfera de
la unidad.
• Retira la carpa antes de una tormenta o
desensamble la carpa entera si es posible.
• Remueva agua de lluvia, nieve o hielo de la carpa.
NOTA: Esta es una estructura temporal y no
se recomienda utilizarla como estructura
permanente.
8
00-295-551
0
uline.mx

PAGE 9 OF 12 0321 IH-8667
πH-8667 1-800-295-5510
uline.ca
ABRI DE LUXE
PIÈCES
Tuyau de 78 po x 17 Tuyau de 68 po x 8
Raccord à 3 voies x 6
Toile blanche à cordon x 1 Ancrage x 4Corde x 4 Attache-rideau x 4
Raccord à 4 voies x 6 Sangle élastique à boule x 18 Plaque de pied x 8
MONTAGE
MONTAGE DE LA STRUCTURE
1. Séparez et disposez les pièces d'après leurs tailles et
leurs formes comme illustré. (Voir Figure 1)
REMARQUE : Les huit tuyaux de 68 po servent
à former les chevrons du toit. Neuf tuyaux de
78 po sont utilisés pour le toit et les huit autres
pour les pieds.
Figure 1
78 po 78 po 78 po
78 po
78 po 78 po 78 po
78 po
68 po
68 po
78 po
68 po
68 po
78 po
68 po
68 po
68 po
68 po

PAGE 10 OF 12 0321 IH-8667
2. Montez d'abord la structure du milieu et ensuite les
côtés. (Voir Figure 2)
REMARQUE : Attachez la toile avant d'insérer les
pieds.
REMARQUE : Ne reliez pas les poteaux des
pieds pour l'instant.
MONTAGE DE LA TOILE
1. Dépliez la toile avec les œillets situés sur le bord et
placez-la sur la structure. Les bords évasés doivent
se trouver aux quatre coins de la structure.
2. Commencez à attacher la toile avec les sangles
élastiques à boule en insérant la corde de la sangle
élastique par dessous la toile et à travers l'œillet.
Tendez la corde jusqu'à ce que la boule ne puisse plus
bouger. Enroulez la corde autour du poteau et sous la
boule. Cela permet de cacher la boule sous la toile et
de donner un aspect fini à la structure. (Voir Figure 3)
REMARQUE : Les sangles à boule sont
suffisamment longues pour pouvoir
accommoder des longueurs différentes
de toile. S'il est nécessaire de resserrer les
sangles, il est possible de faire un nœud
supplémentaire dans la corde. Faites glisser
la boule vers le haut pour faire apparaître le
nœud. Faites un nouveau nœud par-dessus
l'ancien. La grandeur du nœud déterminera la
longueur voulue de la sangle. Faites glisser la
boule et placez-la bien par-dessus le nœud.
3. Attachez deux sangles élastiques à boule aux
quatre coins. (Voir Figure 4)
4. Continuez d'attacher les sangles en zigzag en
partant du côté gauche de l'abri vers la droite.
(Voir Figure 5)
5. Attachez les sangles à l'avant et à l'arrière de la
structure, encore une fois en zigzag jusqu'à ce que
toutes les sangles soient bien attachées. (Voir Figure 6)
MONTAGE SUITE
Figure 2
78 po
68 po
Montez d'abord
la structure du
milieu.
Figure 4
Côté Avant
Commencez
par les coins.
Figure 5Figure 5 Attachez les san-
gles de gauche
à droite.
Figure 3
Intérieur Extérieur
Figure 6 Attachez les
sangles d'avant
en arrière.

PAGE 11 OF 12 0321 IH-8667
MONTAGE DES PIEDS
REM ARQUE : Si vous ajoutez des parois latérales à la
structure, consultez les instructions pour les abris de
luxe H-8668 à la section des parois latérales. Attachez
le haut des parois latérales avant de passer à l'étape
suivante.
1. Reliez les poteaux des pieds au montage du toit en insérant
les tuyaux pour les poteaux du milieu dans les raccords à
trois et quatre voies. Reliez de la même manière les tuyaux
de pied situés sur les extrémités.
2. Introduisez les huit plaques de pied au bout de chacun des
pieds. (Voir Figure 7)
3. Reliez les bandes de fixation autoagrippantes le long de
chaque pied.
4. Faites glisser une attache sur chacun des pieds en coin.
5. Fixez les attaches aux pieds en coin en utilisant le cordon
cousu sur les extrémités de la toile. Tirez en même temps
sur les cordons des deux côtés de la toile pour bien ajuster.
Insérez la boule du cordon dans la fente de l'attache-
rideau. Tirez l'attache vers le bas jusqu'à ce qu'elle soit bien
tendue. La pression faite par le cordon amènera l'attache à
se caler contre le tuyau. (Voir Figure 8)
REMARQUE : Resserrez à l'occasion les attache-
rideaux.
IMPORTANT! Une fois montée, la toile se comportera
comme un cerf-volant au vent. Installez
immédiatement les ancrages. L'abri est une structure
temporaire. Les grand vents peuvent causer la torsion
de la structure et par là, la chute des pieds qui n'ont
pas été ancrés. Retirez la toile de la structure pendant
les périodes de grands vents.
ANCRAGE
1. Mesurez une distance d'au moins 36 po à partir de chacun
des pieds en coin. Vissez chaque ancrage en laissant
un espace de 2 po entre l'œillet d'ancrage et le sol. Il est
recommandé d'ancrer la structure à une distance de 36
po de chacun des pieds en coin, bien que ceci ne soit pas
toujours possible. Installez les ancrages à une distance de
36 po des pieds si cela est possible.
2. Nouez la corde ou le câble d'ancrage autour du raccord
en haut de chacun des pieds en coin de l'abri.
3. Nouez fermement l'autre bout du câble ou de la corde à
travers l'œillet d'ancrage et tendez-le bien fort. (Voir Figure 9)
4. Continuez de visser chaque ancrage dans le sol de
manière à ce que l'œillet repose contre le sol. Ceci
permettra à la corde d'ancrage d'être mieux tendue.
(Voir Figure 10)
REMARQUE : Vérifiez et resserrez fréquemment la
corde pour garantir une stabilité optimale de l'abri et
pour la protéger des dommages causés par le vent.
ARRÊT
Figure 8
Figure 10
MONTAGE SUITE
Figure 7
Premièrement,
insérez les
tuyaux dans les
poteaux du milieu.
Deuxième-
ment, insérez
les tuyaux dans
les poteaux
d'extrémités.
Figure 9
Ancrage
36 po
Tuyau du toit
Tuyau de pied
Raccord
(à 3 ou 4 voies)
Corde

PAGE 12 OF 12 0321 IH-8667
SÉCURITÉ
IMPORTANT! Lire attentivement.
• Garder à l'écart des sources de chaleur et d'ignition.
Le tissu de la tente risque de brûler s'il est en contact
permanent avec une source d'ignition.
• Ne pas cuisiner sous ou à proximité de l'abri.
• Ne pas entreposer ou utiliser des liquides
inflammables sous ou à proximité de l'abri.
• Ne pas allumer ou entreposer des feux d'artifice
sous ou à proximité de l'abri.
• Ne pas utiliser de javellisant pour le nettoyage.
• Ne pas nettoyer à sec.
• Ne pas laver la toile à la machine et ne pas la
sécher dans la sécheuse. Laver uniquement à la
main, à l'eau et au savon doux.
• Ne pas laisser l'eau de pluie, la neige et la glace
s'accumuler sur le dessus de la toile.
• Ne rien suspendre ni accrocher sur la structure, les
œillets, les arrimages et les sangles à boule.
• Retirer la toile ou démonter entièrement l'abri si
possible avant les tempêtes.
• Enlever l'eau de pluie, la neige et la glace sur le
dessus de la toile.
REMARQUE : Ceci n'est qu'une structure
temporaire et il n'est pas recommandé de s'en
servir en tant que structure permanente.
ARRÊT
1
-800-295-551
0
uline.ca
