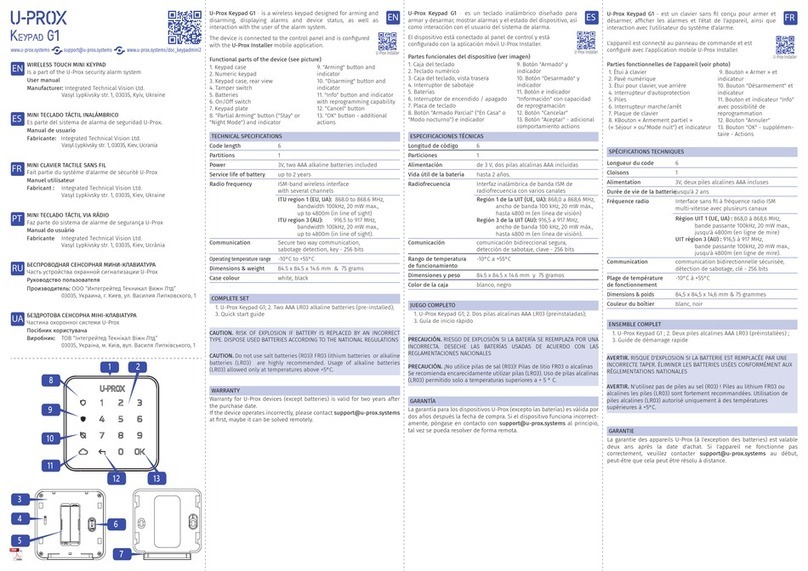

U-Prox G1 User manual

RU
U-Prox Keypad G1 - беспроводная клавиатура, предназначена
для постановки и снятия с охраны, индикации тревог и
состояния устройства и взаимодействия с пользователем
охранной сигнализации.
Діапазон робочих температур
Живлення
Радіозв’язок
3В, дві AAA (LR03) лужні батареї в комплекті
Строк служби батареї до 2-х років
Бездротовий інтерфейс ISM,
з кількома каналами і швидкостями
ITU регіон 1 (EU, UA): 868.0...868.6 МГц,
смуга 100 кГц, 20 мВт макс.,
до 4800 м (на відкритому просторі)
ITU регіон 3 (AU): 916.5…917 МГц,
смуга 100 кГц, 20 мВт макс.,
до 4800 м (на відкритому просторі)
Російська Федерація: 868.0...868.2 МГц,
смуга 100 кГц, 10 мВт макс.,
до 3200 м (на відкритому просторі)
Комунікація Двостороння, шифрована, з визначенням
саботажу (глушіння).
Ключ шифрування - 256 біт
-10°C ... +55°C
Габаритні розміри
84.5 x 84.5 x 14.6 мм
Колір корпусу білий, чорний
Керування групами лише одна група
Вага 75 грамів
Довжина кода 6
1. Корпус клавіатури
2. Цифрова клавіатура
3. Корпус клавіатури, вигляд ззаду
4. Тампер-контакт
5. Батареї
6. Перемикач ввімкнення/вимкнення
7. Пластина для кріплення клавіатури
8. Кнопка-індикатор “Часткова
постановка” (”Постановка залишаюсь”,
“Периметр”, aбо “Нічний режим”)
EN
Quick start guide
Read the full manual on the website before use!
WIRELESS TOUCH MINI KEYPAD
Is part of the U-Prox security alarm system
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
www.u-prox.systems
[e-mail]
UA
Короткий посібник користувача
Перед використанням прочитайте повну інструкцію на сайті
БЕЗДРОТОВА СЕНСОРНА МІНІ-КЛАВІАТУРА
Частина охоронної системи U-Prox
Виробник: ТОВ “Інтегрейтед Текнікал Віжн Лтд”
03035, Україна, м. Київ, вул. Василя Липківського, 1
www.u-prox.systems
[e-mail]
RU
Краткое руководство
Перед использованием прочтите полную инструкцию на сайте
БЕСПРОВОДНАЯ СЕНСОРНАЯ МИНИ-КЛАВИАТУРА
Часть устройства охранной сигнализации U-Prox
Производитель: ООО “Интегрейтед Текникал Вижн Лтд”
03035, Украина, г. Киев, ул. Василия Липковского, 1
www.u-prox.systems
[e-mail]
www.u-prox.systems/doc_keypadmini2
EN
U-Prox Keypad G1 - is a wireless keypad designed for arming and
disarming, displaying alarms and device status, as well as
interaction with the user of the alarm system.
1. U-Prox Keypad G1; 2. Two AAA LR03 alkaline batteries (pre-installed);
3. Quick start guide
The device is connected to the control panel and is configured
with the U-Prox Installer mobile application.
1. Keypad case
2. Numeric keypad
3. Keypad case, rear view
4. Tamper switch
5. Batteries
6. On/Off switch
7. Keypad plate
8. "Partial Arming" button ("Stay" or
"Night Mode") and indicator
9. "Arming" button and
indicator
10. "Disarming" button and
indicator
11. "Info" button and indicator
with reprogramming capability
12. "Cancel" button
13. "OK" button - additional
actions
UA
U-Prox Keypad G1 - бездротова клавіатура, призначена для
постановки та зняття з охорони, індикації тривог і станів
пристрою та взаємодії з користувачем тривожної сигналізації.
Пристрій підключається до центру охорони і налаштовується
за допомогою мобільного додатка U-Prox Installer.
9. Кнопка-індикатор
“Постановка під охорону”
10. Кнопка-індикатор “Зняття
з охорони”
11. Кнопка-індикатор
“Інформація” з можливістю
перепрограмування
12. Кнопка-індикатор
“Відміна”
13. Кнопка-індикатор “ОК” -
додаткові дії
3V, two AAA alkaline batteries included
Power
Communication
Dimensions & weight
Service life of battery up to 2 years
ISM-band wireless interface, multi-speed
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
ITU region 3 (AU): 916.5 to 917 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight)
Russian Federation: 868.0 to 868.2 MHz,
bandwidth 100kHz, 10 mW max.,
up to 3200m (in line of sight)
Secure two way communication,
sabotage detection, key - 256 bits
Operating temperature range
-10°C to +55°C
84.5 x 84.5 x 14.6 mm & 75 grams
Radio frequency
1
Partitions
Case colour white, black
6
Code length
1. Корпус клавиатуры
2. Цифровая клавиатура
3. Корпус клавиатуры, вид сзади
4. Тампер-контакт
5. Батареи
6.Переключатель
включения/выключения
7. Пластина для крепления
клавиатуры
8. Кнопка-индикатор "Частичная
постановка" ("Постановка остаюсь",
“Периметр”, или "Ночной режим")
1. U-Prox Keypad G1; 2. Две батареи AAA LR03 (предустановлены);
3. Краткое руководство
Устройство подключается к центру охраны и настраивается с
помощью мобильного приложения U-Prox Installer.
9. Кнопка-индикатор
"Постановка под охрану"
10. Кнопка-индикатор
"Снятие с охраны"
11. Кнопка-индикатор
"Информация" с
возможностью
перепрограммирования
12. Кнопка-индикатор
"Отмена"
13. Кнопка-индикатор «ОК» -
дополнительные действия
Диапазон рабочих температур
Питание
Радиосвязь
3В, две AAA (LR03) щелочные батареи
в комплекте
Срок службы батарей до 2-х лет
Беспроводной интерфейс ISM,
с несколькими каналами и скоростями
ITU регион 1 (EU, UA): 868.0...868.6 МГц,
полоса 100 кГц, 20 мВт макс.,
до 4800 м (на открытом пространстве)
ITU регион 3 (AU): 916.5…917 МГц,
полоса 100 кГц, 20 мВт макс.,
до 4800 м (на открытом пространстве)
Российская Федерация: 868.0...868.2 МГц,
полоса 100 кГц, 10 мВт макс.,
до 3200 м (на открытом пространстве)
Коммуникация
Двусторонняя, шифрованная, с определением
саботажа (глушения).
Ключ шифрования - 256 бит
-10°C ... +55°C
Габаритные размеры
84.5 x 84.5 x 14.6 мм
Цвет корпуса белый, черный
Управление группами только одной группой
Вес 75 граммов
Длина кода 6
1
3
8
9
10
11
12 13
5 64
2
7
Функциональные элементы устройства (см. рис.)
Functional parts of the device (see picture) Функціональні елементи пристрою (див. мал.)
TECHNICAL SPECIFICATIONS
COMPLETE SET
ХАРАКТЕРИСТИКИ
КОМПЛЕКТАЦІЯ
1. U-Prox Keypad G1; 2. Дві батареї AAA LR03 (попередньо
встановлені); 3. Короткий посібник користувача
ХАРАКТЕРИСТИКИ
КОМПЛЕКТАЦИЯ
CAUTION. Do not use salt batteries (R03)! FR03 lithium batteries or alkaline
batteries (LR03) are highly recommended. Usage of alkaline batteries
(LR03) allowed only at temperatures above +5°C.
Warranty for U-Prox devices (except batteries) is valid for two years after
the purchase date.
If the device operates incorrectly, please contact [e-mail]
at first, maybe it can be solved remotely.
WARRANTY
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS
УВАГА. ЗАМІНА ЕЛЕМЕНТІВ ЖИВЛЕННЯ НА ІНШІ НЕКОРЕКТНОГО ТИПУ
МОЖЕ ПРИЗВЕСТИ ДО ПОЖЕЖІ АБО ВИБУХУ. УТИЛІЗУЙТЕ ВИКОРИСТАНІ
ЕЛЕМЕНТИ ЖИВЛЕННЯ ЗГІДНО З МІСЦЕВИМИ ЗАКОНАМИ ТА
ПРАВИЛАМИ.
Не використовуйте сольові батареї (R03)! Наполегливо рекомендуємо
використовувати літієві батареї (FR03) або лужні батареї (LR03) !
Використання лужних батарей (LR03) можливе лише при температурі
вище +5°С.
ВНИМАНИЕ. ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ НА ДРУГИЕ НЕКОРРЕКТНОГО
ТИПА МОЖЕТ ПРИВЕСТИ К ПОЖАРУ ИЛИ ВЗРЫВУ. УТИЛИЗИРУЙТЕ
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ ПИТАНИЯ СОГЛАСНО МЕСТНЫМ ЗАКОНАМ
И ПРАВИЛАМ.
Не используйте солевые батареи (R03)! Настоятельно рекомендуем
использовать литиевые батареи (FR03) или щелочные батареи (LR03) !
Использование щелочных батарей (LR03) возможно только при
температуре выше +5°С.
ГАРАНТІЙНИЙ ТЕРМІН ЕКСПЛУАТАЦІЇ
Гарантійний термін експлуатації на пристрої U-Prox (крім елементів
живлення) складає 2 роки з дати продажу.
Якщо пристрій не працює належним чином, спершу зверніться до
[e-mail], можливо це питання можна вирішити
віддалено.
Гарантийный срок эксплуатации приборов U-Prox (исключая
элементы питания) составляет 2 года с даты продажи.
Если устройство не работает должным образом, сначала обратитесь к
[e-mail], возможно этот вопрос можно решить
удаленно.
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ
U-Prox Installer
U-Prox Installer U-Prox Installer

UA РЕЄСТРАЦІЯ EN REGISTRATION RU РЕГИСТРАЦИЯ
U-Prox
nstaller
1 2
5
1 - 2 m
6
EN RANGE TEST FOR OPTIMAL INSTALLATION LOCATION
RU ВЫБОР МЕСТА УСТАНОВКИ UA ВИБІР МІСЦЯ ВСТАНОВЛЕННЯ
U-Prox
Installer TEST
1 2 3
4 5
STOP
UA 30 хв
EN 30 min
RU 30 мин
UA 10-15 с
EN 10-15 s
RU 10-15 с
EN INSTALLATION RU УСТАНОВКА UA ВСТАНОВЛЕННЯ
3
4
UA Скористайтесь
пластиковою
карткою
EN Use a plastic card
to open the device
RU Воспользуйтесь
пластиковой
карточкой
1 2
3 4
EN INDICATION RU ИНДИКАЦИЯ UA ІНДИКАЦІЯ
UA Скористайтесь
пластиковою
карткою
EN Use a plastic card
to open the device
RU Воспользуйтесь
пластиковой
карточкой
****** ?
UA заблоковано на 10 хв
EN blocked for 10 minutes
RU заблокирована на 10 мин
******
?
1 2 3
4 5 6
******
?
1 2 3
4 5
UA ЗНЯТТЯ З ОХОРОНИ EN DISARM RU СНЯТИЕ С ОХРАНЫ
******
1 2 3
4 5
UA ВІДМІНА ТРИВОГИ EN CANCELLING ALARM
RU ОТМЕНА ТРЕВОГИ
******
1 2 3
UA ЗАМІНА КОДУ EN CHANGE CODE RU СМЕНА КОДА
******
1 3
UA 4-5 с
EN 4-5 s
RU 4-5 с
UA старий
EN old
RU старый
******
UA новий
EN new
RU новый
2 х
UA КОД ПІД ПРИМУСОМ EN DURESS CODE
RU КОД ПОД ПРИНУЖДЕНИЕМ
+1
!
258238 258239
******
182479 182470
241890 241891
UA Натисніть 4
EN Press 4
RU Нажмите 4
2
UA ПОСТАНОВКА ПІД ОХОРОНУ EN STAY ARM / NIGHT MODE
RU ПОСТАНОВКА ПОД ОХРАНУ “ОСТАЮСЬ”“ЗАЛИШАЮСЬ”
UA ПОСТАНОВКА ПІД ОХОРОНУ EN ARM
RU ПОСТАНОВКА ПОД ОХРАНУ
