Uni-bond E-2111AC-M User manual

Remove the mounting plate
Insert the hex bolt in place
USER MANUAL
Part No. E-2111AC-M
Flash Patterns
WARNING:
It is not recommended to use magnetically mounted warning devices on outside of vehicle in motion.
Usage is at the sole risk and responsibility of the user.
NO. Flash Patterns
1
2
3
4
5
6
7
8
9
10
11
6-Flash
Double Flash
Single Flash - SAE Class 1
Mega Flash
Rotating Flash (Quick)**
Alternating Left & Right Mega Flash
Alternating Left & Right Single Flash
Rotating Flash (Slow)**
Alternating Diagonal 6-Flash
Alternating Diagonal Double Flash
Random
Note : Disassembling lamp will void the warranty
DO NOT use a high pressure power washer to clean your E-2111AC-M, this may damage your E-2111AC-M and void
its warranty.
For more information, visit our website at: www.unibondlighting.com
ON/OFF Switch
Flash Pattern Button
- Once to the next pattern
- Three times in quick succession for
Flash Pattern NO. 1
Momentarily press the button
Flash Pattern button
ON/OFF button
Mounting (Single Bolt)
Remove the 4 screws on the
mounting plate in the centre
Step 1 Step 2
Insert the mounting plate on top
Mount in place with the 4 screws
Step 3
**Rotating Flash: switching between CW & CCW
Press [Flash Pattern]button 5 times in quick succession
Switch #1
ST307
(OFF-ON-Momentary ON)
Jumper Wires
From Battery Positive
Ground
Power
Pattern Selection
Battery Ground
Red
Brown
White
Suggested Switch Connection (switches sold separately)
**Note: This info is only for hardwire option. User/Installer is
responsible for any damages done when deciding to remove
the cigarette adapter in order to expose individual wires.
Last Updated: 09/12/2023
Wire Colour Function Connect To
Red
White
Brown
Power
Ground
Pattern Selection
+12/24 VDC (Power)
- (Ground)
+12/24 VDC (Power)
Light should be fused with 5 Amp Fuse ( ATM05 sold separately )
Wiring Information

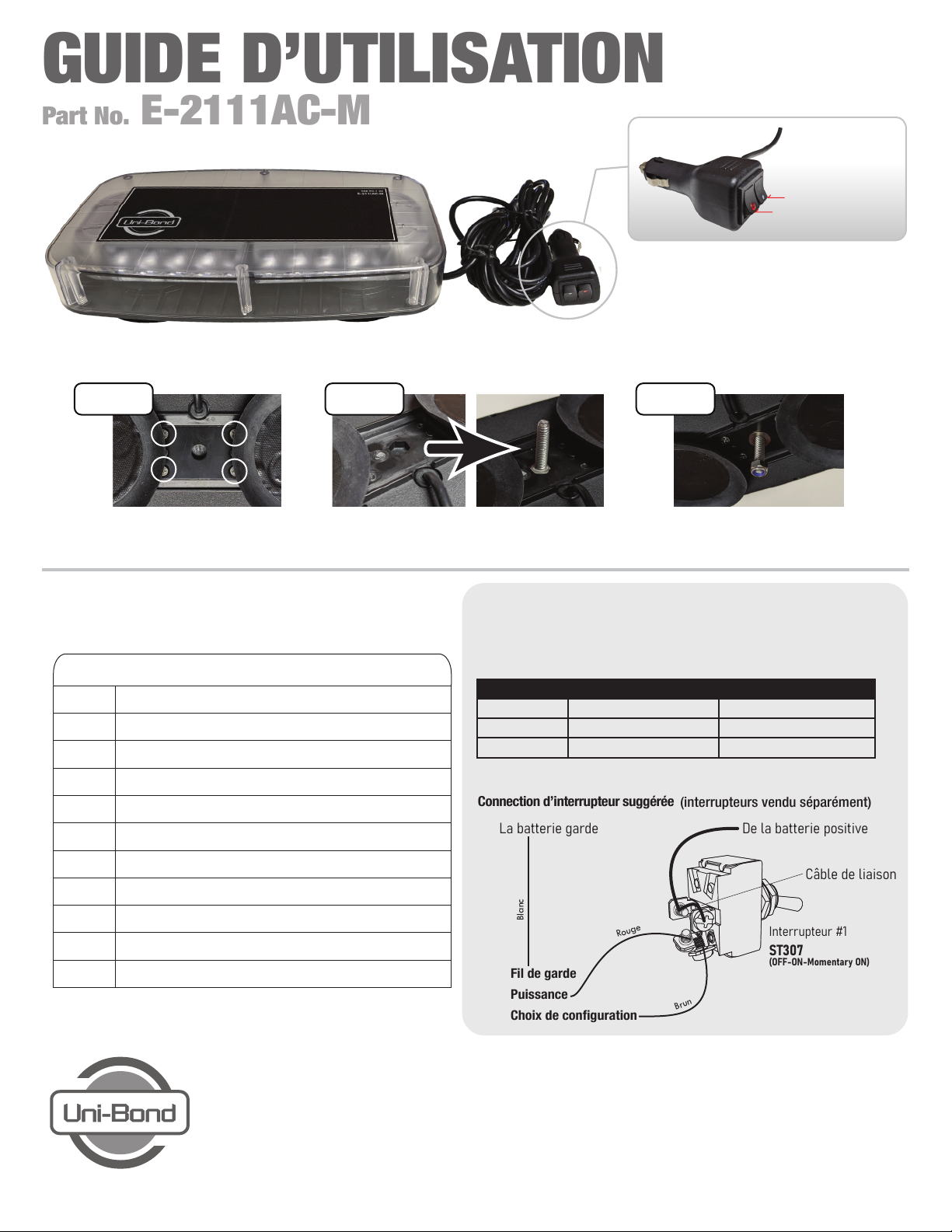

GUIDE D’UTILISATION
Part No. E-2111AC-M
Configurations de clignotants
AVERTISSEMENT:
Il n’est pas recommandé d’utiliser un signal d’avertisseur monté magnétiquement en dehors d’un véhicule
en marche. L’usage est entièrement au risque de l’utilisateur.
NO. Configurations de clignotants
1
2
3
4
5
6
7
8
9
10
11
Clignotant-6
Clignotant Double
Clignotant Simple - Classe 1 SAE
Clignotant Mega
Clignotant rotatif (rapide)**
Clignotant Mega gauche/droite alternatif
Clignotant Simple gauche/droite alternatif
Clignotant rotatif (lent)**
Clignotant-6 diagonal alternant
Clignotant Double diagonal alternant
Types aléatoires
NOTE: Démonter la lampe de annule la garantie
NE PAS utiliser de lavage à haute pression pour nettoyer votre E-2111AC-M ce qui pour rait causer des dommages
et annuler la garantie.
Pour plus d'informations, visitez notre site Web à l'adresse: www.unibondlighting.com
Interrupteur ON/OFF
Bouton de choix de configuration
- Une fois sur le bouton suivant
- Trois fois en succession rapide pour le
configurations de clignotant no. 1
Appuyer momentanément sur le bouton
Bouton ON/OFF
Bouton de configuration
de clignotants
Enlever la plaque de montage
Insérer en place le boulon
à tête hexagonale
Montage (Boulon simple)
Enlever les 4 boulons au centre
de la plaque de montage
Étape 1 Étape 2
Insérer la plaque de montage
sur le dessus. Monter en place
avec les 4 boulons
Étape 3
**Clignotant rotatif: entre rotation à gauche et rotation à droite
Peser rapidement 5 fois sur le bouton (mode de clignotement)
Interrupteur #1
ST307
(OFF-ON-Momentary ON)
Câble de liaison
De la batterie positive
Fil de garde
Puissance
Choix de configuration
La batterie garde
Rouge
Brun
Blanc
Connection d’interrupteur suggérée
(interrupteurs vendu séparément)
Lampes être fusionné avec à un fusible de 5 ampères (ATM05 vendu séparément)
Couleur de fil Fonctions Se branche sur
Rouge
Blanc
Brun
Puissance
Fil de garde
Choix de configuration
+12/24 VDC (Puissance)
- (Fil de garde)
+12/24 VDC (Puissance)
Informations de câblage
**À noter: Cette information s’applique seulement pour l’option de raccordement
fixe. L’utilisateur/installeur est responsable des dommages possibles lorsque
l’allume cigarette est enlevé pour exposer les fils individuels.
