Unilamp AGAR Prismatic User manual

1/3
INSTALLATION MANUAL
IK08IP54
No. Applicable lamp Ordering Code
1.
2.
3.
PRODUCT NAME : AGAR Prismatic - Indirect Light Bollard
AGAR Opal - Direct Light Bollard
4.
5.
6.
BODY
FR-DM-17 REV.01 EFF 08/05/12Last Revised On : 27/06/2016 REV.03
230V 50Hz HIT-CE 35W 7124-0-3-751-XX
230V 50Hz HIT-CE 70W 7124-0-3-752-XX
230V 50Hz MAX TC-HSE 23W 7124-0-2-406-XX
220-240V 50-60Hz TC-TEL 26W 7124-0-3-462-XX
7123-0-2-263-XX
230V 50Hz MAX PAR38 120W
230V 50Hz MAX TC-TSE 23W
220-240V 50-60Hz TC-TEL 42W
230V 50Hz HIE-CE 70W
230V 50Hz HSE-I 70W
7123-0-2-495-XX
7123-0-3-436-XX
7123-0-3-711-XX
7123-0-3-611-XX
Tungsten Halogen
E27
1
Compact fluorescent
GX24q-4
3
Hight pressure sodium
E27
5
4
Metal halide
E27
Compact fluorescent
E27
2
7.
8.
9.
6
Compact fluorescent
E27
7 98 ,
Compact fluorescent
GX24q-3 Metal halide G12
895
๛175
๛324
๛175
895
๛324
AGAR Prismatic - Indirect Light Bollard AGAR Opal - Direct Light Bollard
Part/ชิ้น-A
Part/ชิ้น-B
1
200
M8
100
29
86
Ø175
2
ANchor bolt kit available separately
ชุดสมอฝงพื้น แอลโบลทแยกจําหนาย
Ordering Code/รหัสสั่งซื้อ : 9-2010-00
200 50
3
50
3.1
3.2
3.3
3.4
3.5
1.1
Part/ชิ้น-B
1.2
1.3
1.4

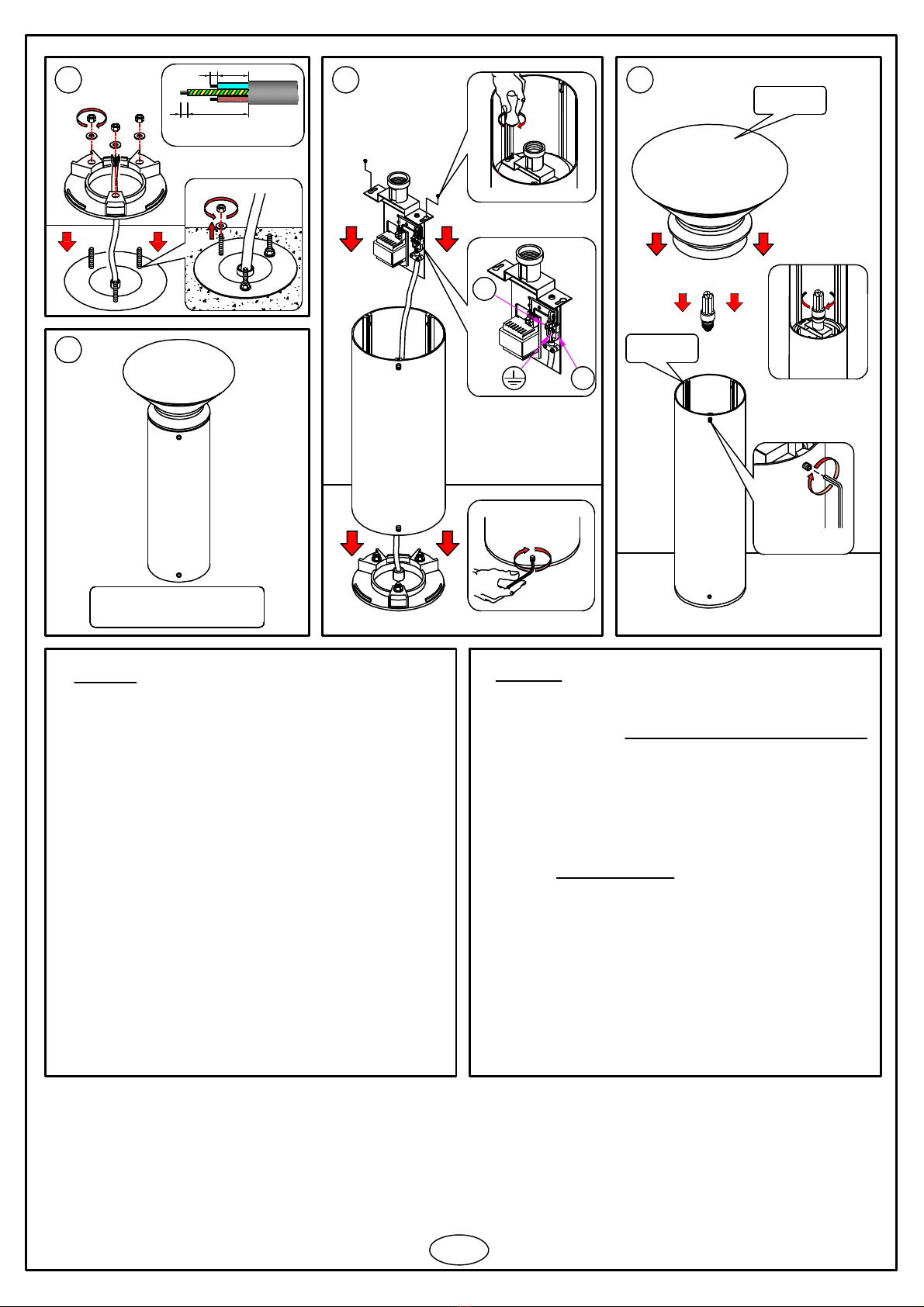

2/3
64 5
7
L
N
Cable size : 3X1.00 mm. ∅6-10 mm.
ขนาดสายไฟ
256
556
2
Torque/แรงบิด : 2.5 Nm.
Torque/แรงบิด : 6.0 Nm.
Part/ชิ้น-A
Torque : 6.0 Nm.
แรงบิด
4.1
4.2
4.3
5.1 5.2
5.3
5.4
5.5
6.1
6.2
6.3
6.4
Installation complete
การติดตั้งเสร็จสมบูรณ
FR-DM-17 REV.01 EFF 08/05/12
Part/ชิ้น-B
Remark :
หมายเหตุ
Installation should be carried out by a qualified
electrician in accordance with appropriate national
wiring regulation.
การติดตั้งโคมไฟฟาและอุปกรณควรดําเนินการโดยชางไฟฟาที่มี
ความรูและความชํานาญ ในการติดตั้งอุปกรณไฟฟาโดยเฉพาะตาม
มาตรฐานของการไฟฟา
Disconnect the power before changing the lamp.
ปดสวิทชไฟทุกครั้งที่เปลี่ยนหลอดไฟ
This is Class1 luminaire, the installation must be
completed with earthing.
โคมไฟรุนนี้ถูกจัดไวในประเภทของการปองกันไฟฟารั่ว ระดับ 1 ที่จะ
ตองตอสายดินตามมาตรฐานความปลอดภัย
Do not exceed the maximum wattage.
หามใชหลอดไฟที่มีขนาดวัตตเกินกวาที่ระบุหรือใชหลอดผิดประเภท
1. 1.
2.
3.
4.
Warning :
ขอควรระวัง
The manufacturer will not be liable or held responsible
for any incorrect installation, misuse or improper use
and unauthorised modification to the fittings. Failure to
comply with mentioned warning may cause serious
damage or serious injury to persons, animals or
objects. If any modification is required please consult
your dealer for the details.
ทางผูผลิตไมสามารถรับผิดชอบในความเสียหายใดๆที่เกิดจากการ
ติดตั้งไมถูกวิธี, ใชงานผิดประเภทหรือดัดแปลงตัวโคมในทุกกรณี
ซึ่ง สิ่งผิดปกติเหลานี้ อาจทําใหเกิดอันตรายกับ คน สัตวสิ่งของ
หากมีขอสงสัยหรือมีความตองการปรับแตงตัวโคม ใหเหมาะสมกับ
การใชงาน กรุณาติดตอตัวแทนจําหนายหรือผูผลิต
Where damage has occured to the fittings, please
make the replacement with standard parts before use.
ในกรณีที่มีชิ้นสวนประกอบใดเกิดความเสียหายกรุณาเปลี่ยนชิ้นสวน
ใหมกอนการใชงานทุกครั้ง เพื่อความปลอดภัย
2.
Last Revised On : 27/06/2016 REV.03

3/3 FR-DM-17 REV.01 EFF 08/05/12
Cable Size/ขนาดสายไฟ : 3x1.00 mm. Ø6-10 mm.
2
Minimum distance to lighted surface.
ระยะหางขั้นต่ํา จากหนาโคมถึงพื้นผิวที่ถูกสองสวาง
0.5 m
Only for self-shielded protective lamps.
โคมไฟที่ออกแบบสําหรับใชกับหลอด ที่มีการครอบปองกันหลอด
Only for not protected lamps by self-shielded.
โคมไฟที่ออกแบบสําหรับใชกับหลอด ที่ไมมีการครอบปองกันหลอด
NO
Avoid using chemical compounds and aggressive agents such as weed repellents
and fertilizers near the Luminaires.
หามใชสารเคมีเชน ปุย, ยากําจัดศัตรูพืช, ปูนขาว บริเวณที่ติดตั้งโคมไฟ
Environmental protection: Waste electrical products should not be disposed of
with household waste. please recycle where facilities exist.check with your local
authority or retailer for recycling advice.
หามทิ้งผลิตภัณฑนี้รวมกับขยะในครัวเรือนชนิดอื่นๆ เมื่อสิ้นสุดอายุการใชงาน โปรดแยกผลิตภัณฑ
ออกจากของเสียประเภทอื่นๆ และรีไซเคิลอยางเหมาะสม เพื่อสงเสริมการนําทรัพยากรกลับมาใชซ้ํา ซึ่ง
จะชวยปองกันอันตรายตอสิ่งแวดลอมหรือสุขภาพของมนุษยที่เกิดจากการทิ้งขยะโดยไมมีการควบคุม
Last Revised On : 27/06/2016 REV.03
Any damaged safety glass cover must be replaced only with the original
spare part.
เมื่อกระจกเกิดความเสียหาย เพื่อความปลอดภัยควรสั่งอะไหลแทจากผูผลิตเทานั้น
