UniPOS FD8040 User manual

Пожароизвестител оптичен пламъков тип FD8040 е предназначен за ранно откриване на пожари при
наличието на пламък. Пожароизвестителят реагира в светлинния спектър на пламъка в
инфрачервената област. Принципът на работа се основава на възприемане излъчванията на пламъка с
характерната му честота на трептене. Сигналът от IR сензора усилен, филтриран и формиран се
подадава на времезакъснителна схема. Ако въздействието на пламъка отпадне по време на
закъснението, пожароизвестителят не се задейства.
Чувствителността и времезакъснението се задават в заводски условия.

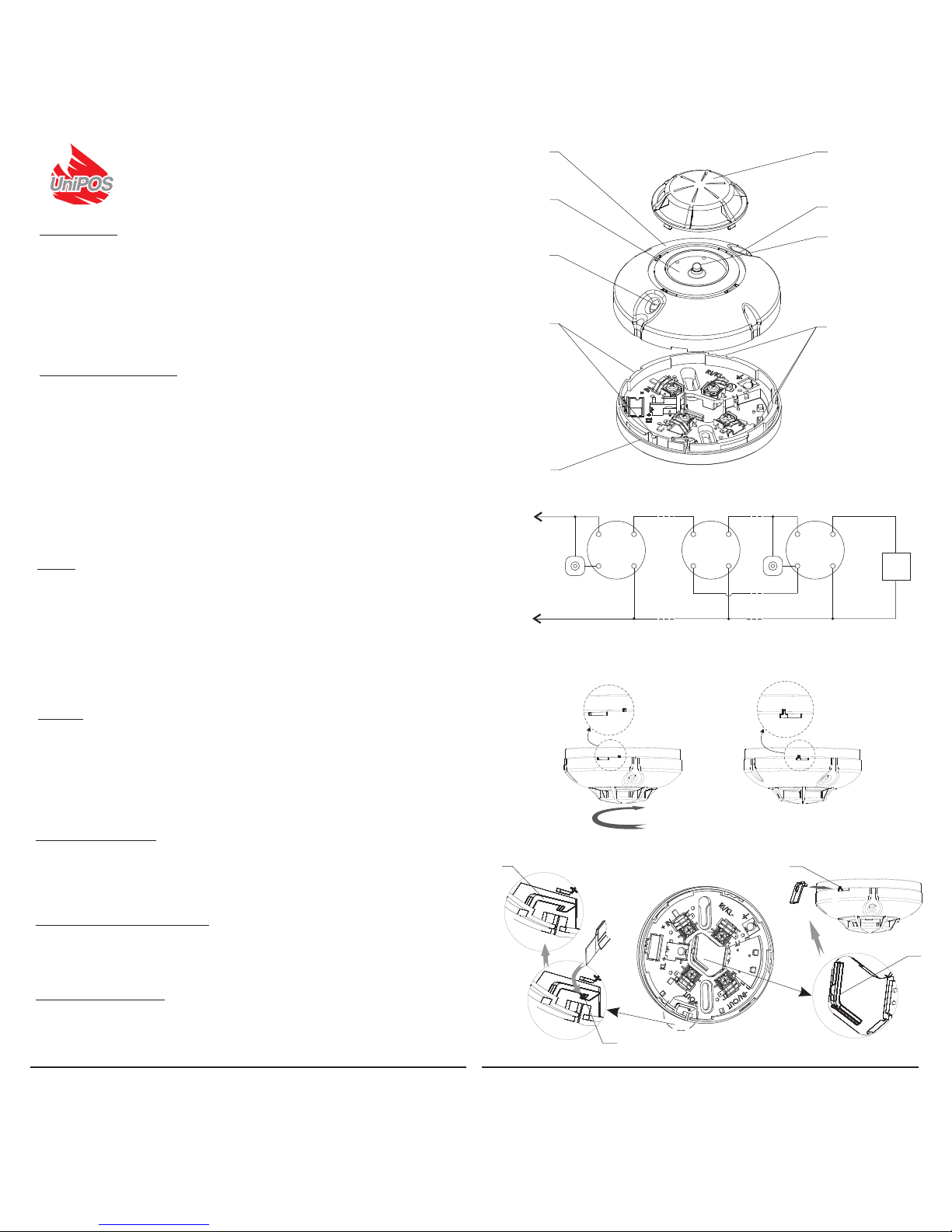

Пожароизвестителят (фиг.1) се състои от печатна платка, монтирана в пластмасов корпус с капачка-
оптичен филтър (поз 6). вата светодиода(поз 3) позволяват видимост на 360° и дават информация за
„Покой“ и „Тревога“.
Препоръчва се пожароизвестителите да се монтират над места, където евентуалното развитие на
пожара е съпроводено с пламък. а се избягва монтирането на места, където достигат проблясъци от
мигащи светлини или пряка слънчева светлина.
Захранващо напрежение
Консумиран ток в състояние “Покой”
Консумиран ток в състояние “Тревога”
- с основи тип 000 и тип 000D88
- с основи тип 000R и тип 000DR88
Чувствителност
Времезакъснение
Охранявана площ
Изход в състояние „Тревога“
Вид на свързващата линия към пожароизвестителната
централа
Сечение на свързващия прводник
Степен на защита
Работен температурен диапазон
Устойчивост на относителна влага
Габаритни размери с основа тип 3000
Маса на пожароизвестителя с основа
- (1 -30)V DC0
- 00µA/22,5V DC3
- 8mA/ 2 V - mA/ V1 DC; 25 30 DC
- mA/ 2 V - mA/ V18 1 DC; 55 30 DC
- съгласно EN 54-10 клас (IR)2
IR - (800-1000)nm
- (по заявка ~5 )T~10s T s; T~20s;
- ъгъл на видимост 450
- (клема за илиRI/KL) RI31 RI31S
-двупроводна с едножичен или
многожичен изолиран проводник
-mm(0.8 - 1.5 )
2
- IP40
- от минус 10 C до 55 C
00
- (9 ±3)% при температура 40 C2 0
- 106 mm, h 53 mmÆ
- 0,160 kg
ПОЖАРОИЗВЕСТИТЕЛ ТОЧКОВ
ОПТИЧЕН ПЛАМЪКОВ
ТИП 04FD8 0
01-8040ПАСПОРТ
ОБЩО ОПИСАНИЕ
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
МОНТАЖ
Пожароизвестителят се използва с основи тип 8000 (стандартна), 8000D (с Шотки диод), 8000R (с
релеен изход), 8000DR (с Шотки диод и резистор 510 или 8000L (с резистор 510 Те се доставятΩ) Ω).
като отделни изделия и предварително се закрепват на желаното място чрез дюбели и винтове.
Електрическият монтаж на необходимите за инсталацията компоненти се извършва по примерната
схема на фиг.2. Препоръчва се използването на кабелни накрайници.
Пожароизвестителят се поставя върху основата (фиг.1,поз.1) и се завърта по посока на
часовниковата стрелка до попадане в направлявящите канали (фиг.1,поз.2). Завърта се до упор
(фиг.3.1). Изрезите на основата и корпуса трябва да съвпаднат (фиг.3.2).
Заключване на пожароизвестителя (фиг.4). Преди монтажа се отделя ключа (поз.3) от основата като
се изрязва реброто (поз.1) на заключващия палец (поз.2).
Сваляне на заключен към основата пожароизвестител. Ключът с поставя в изреза (поз.4) и се
притиска навътре, като същевременно пожароизвестителят се завърта обратно на часовниковата
стрелка. Ключът се изважда и завъртането на пожароизвестителя продължава в същата посока до
освобождаване от основата.
ТЕСТВАНЕ
Пожароизвестителят се тества след монтаж като част от пожароизвестителната система на обекта
или при извършване на техническо обслужване в следната последователност:
1.Подава се захранващо напрежение на пожароизвестителната линия, към която е свързан
тествания пожароизвестител от пожароизвестителната централа или допълнителен токоизточник 24V
DC/0,1А.
2.След една минута, използвайки тестер за пламъчни пожароизвестители, се въздейства върху
пожароизвестителя. Той трябва да се установи в състояние “Пожар” след не повече от 30s.
3.Прекъсва се захранващото напрежение на пожароизвестителната линия, към която е свързан
тествания пожароизвестител, за време не по-малко от 2s или се подава команда за нулиране от
пожароизвестителната централа. Пожароизвестителят трябва да се установи в състояние “Охрана” и
е готов за ново задействане след не повече от 30s.
ТЕХНИЧЕСКО ОБСЛУЖВАНЕ
1. Външен оглед за видими механични повреди - ежеседмично
2. Проверка работоспособността в реални условия - ежеседмично
3. Профилактично почистване на прах - 6 месеца*
Пожароизвестителят се сваля от основата. Сваля се капачката-оптичен филтър на корпуса*
(фиг.1,поз.6) чрез завъртане до упор обратно на часовниковата стрелка. -оптичен филтърЗа капачката
се допуска използването на миещ препарат, изплакване и подсушаване. Оптичната камера и фотодиода
се почистват от прах с чиста кърпа.
ОПАКОВКА, СЪХРАНЕНИЕ И ТРАНСПОРТ
1. Всяко изделие се опакова в единична опаковка, в която се поставя и паспорта.
2. Изделията се съхраняват опаковани в сухи складови помещения при температура от 0 C до 35 C
00
и относителна влажност до 85%, при отсъствие на агресивни среди, микроорганизми и вибрации.
Срок на съхранение - 10 години.
3. Изделията се транспонтират в транспортните си опаковки в покрити наземни средства при спазване
на посочените върху опаковката транспортно-манипулационни знаци.
ГАРАНЦИОННИ ЗАДЪЛЖЕНИЯ
Гаранционният срок е 36 месеца от датата на продажбата. Фирмата-производител гарантира нормална
работа на пожароизвестителя при условие, че са спазени изискванията за експлоатация от настоящия
паспорт. Фирмата-производител не носи гаранционни задължения за неизправности, предизвикани от
механични въздействия, използване на изделието не по предназначение или изменения и модификации
извършени след производството. Фирмата-производител носи гаранционна отговорност само за повреди
в пожароизвестителя, предизвикани по вина на самата фирма.
фиг.3.1
фиг.4
5
3
6
2
3
7
3
2
1
4
фиг.1
1
2
фиг.2
фиг.3.2
FD 8040 FD 8040
RI 31-n
+
-
+OUT
+IN
-IN/OUT
RI/KL -IN/OUT
RI/KL
FD 8040
-IN/OUT
RI/KL
RI 31-1
L
L
+OUT
+IN +OUT +IN
4
EOL
Производител: УниПОС ОО , Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.Производител: УниПОС ОО , Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.

Instruction Manual 4080
Optical flame fire detector FD 8040 is designed to provide early warning of a fire condition responding to open
flame. The fire detector reacts within the light spectrum of the flame and has maximum sensitivity of the
infrared range. The opearation principle is based on the reception of flame emissions with their typical flicker
frequency within the whole spectrum range. The infrared sensor signal - amplified, filtered and shaped is
being sent to the time delay circuit. If the flame impact has decreased during the time delay , the fire detector
dos not activate.
The fire detector consists of (fig.1) printed board, mounted in a plastic body with optical filter and bottom side.
The flat point pivot screw (optional) prevents the fire detector of unauthorized removal. A 2 mm tip
screwdriver is required for locking and unlocking. The two red LEDs of the fire detector (fig.1) are indicating
Fire condition, providing 360 angle visibility. It is recommended that the fire detectors are mounted in
premises, where a possible development of fire condition is supplemented by flame. Avoid mountong in
premises with flickering lights. The fire detectors shall be mounted on the ceiling in a way, that do not alow
explosure to direct sunlight.
INTRODUCTION
Supply voltage (from12- to30)V DC
Current consumption in Duty Mode 300 μA
Current consumption in Fire condition
- with a base type 8000 & 8000D 8mA/12V DC;- 25mA/ 30V DC
-with a base type 8000R & 8000DR 18mA/12V DC;- 55mA/ 30V DC
Sensitivity in accordance with EN54-10, class 2 (IR)
Time delay T-10s ( optional T-5s;T-20s)
Protected area Angle of visibility 45o
Type of the line connection two-wire
Degree of protection IP 40
Operation Temperature Range from Minus 10 C to 55 C
oo
Relative humidity resistance C(92±3)% at 40 o
Dimensions (base type 8000 included) 100mm h 47 mmØ
Output in Alarm condition Terminal RI/KL for RI31 or RI31S
Cross section of the connection wire (0.8-1.5mm2)
TECHNICAL DATA
Fire detector FD8040 is to be used with base types 8000 (standard base), 8000D (with schottky diode),
8000R ( with relay output ), 8000 DR (with schottky diode and resistor 500) or 8000L (with resistor 510)
When mounting the fire detector and the base observe the following sequence :
Fix the base to the ceiling of the protected premise using fixing screws and wood screws.
Complete the electrical wiring as shown on (fig 2.), and according to the rational design of the premise.
Fix the fire detector to the base by means of bayonet joint (fig1,pos1). When fixing, make sure that the
bench mark of the detector stands about 20 mm before the respective bench mark of the base so that the
plastic channels fully coincide (fig1,pos2), then rotate clockwise to complete location (fig3,pos1). The
bench marks should fully coincide (fig3,pos2).
Lock the detector (fig4.) head to the base by screwing the flat pivot point screw, using a specialized
screwdriver in clockwise direction to complete location, ensure not to over tighten. Unlock by unscrewing
(pos.4) the flat pivot point screw until the detector's head is released from the base.
INSTALLATION
TESTING
The fire detector shall be tested after installation, as a part of the Fire Alarm System of the premise or
after performing service schedule , in the following sequence :
1.Power supply the fire detector from the fire alarm line,to which it is mounted. The supply voltage value
is given in section Technical data of the instruction manual herein. Supply voltage can be provided by the
Fire alarm panel or by an auxiliary source 24V DC/0,1A.
2.Use a tester for flame detectors after a minute. In 30 seconds the LEDs shall be illuminated (Fire
condition).
3.Cut off the power supply of the detector for a while about 2 seconds or reset the fire panel . It should
remain in duty mode and ready for new activation after 30 seconds.
SERVICE SCHEDULE
1. Inspection for visible physical damages weekly
2. Satisfactory Operation test weekly
3. Check and clean dust contaminations every 6 months*
* Remove the detector from the base , than remove the chamber from the detector (fig1pos6.)You can
use for a cover a cleaning materials, washing and drying.The optical chamber and the photodiod you
have to clean with clean cloth .
PACKING, STORAGE AND TRANSPORTATION
1. Each device is to be placed in separate package, together with the instruction manual.
2. The flame detectors should be stored packaged in dry store premises аt temperature from 0 to 35 C
oo
and relative humidity resistance up to 85% in non-aggressive environment, microorganisms or vibrations.
Shelf life -10 years.
3.The fire detectors should be transported in transport packing, observing the transportation markings on
the boxes.
WARRANTY
The warrant period is 36 months from the date of purchase.
The manufacturer guarantees the normal operation of the fire detector providing that the requirements of
the instruction manual herein have been observed.
The manufacturer does not bear warranty liabilities for damages caused through accidental
mechanical damage, misuse, adaptation or modification after production. The manufacturer bears
warranty liabilities for damages in the fire detector caused through manufacturer's fault only.
OPTICAL FLAME FIRE DETECTOR
FD 8040
fig.3.1
fig.4
5
3
6
2
3
7
3
2
1
4
fig.1
1
2
fig.2
fig.3.2
FD 8040 FD 8040
RI 31-n
+
-
+OUT
+IN
-IN/OUT
RI/KL -IN/OUT
RI/KL
FD 8040
-IN/OUT
RI/KL
RI 31-1
L
L
+OUT
+IN +OUT +IN
4
EOL
Producer UniPOS Ltd http://www.unipos-bg.com: .Bulgaria,5800 Pleven, San Stefano 47 Str.,
Producer UniPOS Ltd http://www.unipos-bg.com: .Bulgaria,5800 Pleven, San Stefano 47 Str.,
