Upvel US-16G User manual

16-портовый коммутатор Upvel US-16G
Комплект поставки
•Коммутатор US-16G
•Силовой кабель
•Комплект для монтажа в стойку
•Инструкция по установке, гарантийный талон
Обязательные требования
•Наличие компьютерас установленным сетевым адаптером.
•Кабель "витая пара" категории 5, 5e или 6.
•Убедитесь, что розетка электросети находится достаточно близко (в пределах
длины силового кабеля).
•Убедитесь в отсутствии повреждений силового кабеля.
•Обеспечьте беспрепятственный отвод тепла от коммутатора.
Не загораживайте пространство вокруг коммутатора посторонними предметами.
•Не устанавливайте на коммутатор тяжелые предметы.
Технические характеристики
Стандарты
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3x Flow Control
IEEE 802.3ab 1000BASE-T
IEEE 802.3az Green Ethernet
Кабели
Ethernet: категория 3, 4 или 5, длина до
100 метров
Fast/Gigabit Ethernet: категория 5, 5e или
6, длина до 100 метров
Скорость передачи
данных
(полудуплексный /
дуплексный режим)
Ethernet: 10 / 20 Мбит/с
Fast Ethernet: 100 / 200 Мбит/с
Gigabit Ethernet: 1 / 2 Гбит/с
Пропускная
способность
32 Гбит/с
Производительность
10BASE-T: 14880pps/порт
100BASE-TX: 148800pps/ порт
1000BASE-T: 1488000pps/ порт
Протокол / Топология
CSMA/CD, Звезда
Интерфейсы
RJ-45 Auto-Negotiation (Auto-MDI/ MDIX)
Jumbo-фреймы
До 9 KB
Таблица коммутации
8000 записей для каждого
подключенного устройства
Потребляемая
мощность (Вт) Не более 10
Индикаторы Power, Link/ACT
Блок питания
Внутренний, 100 ~ 240 В; 50/60 Гц; 1 А
Температура
- рабочая: 0 ~ 40 °C
- хранения: -10 ~ 70 °C
Влажность
5~90% без конденсации
Размеры
280 x 180 x 44.3 мм
Вес
1460г
MTBF
87,600 часов (10 лет)
Сертификаты
CE, FCC, Ростест

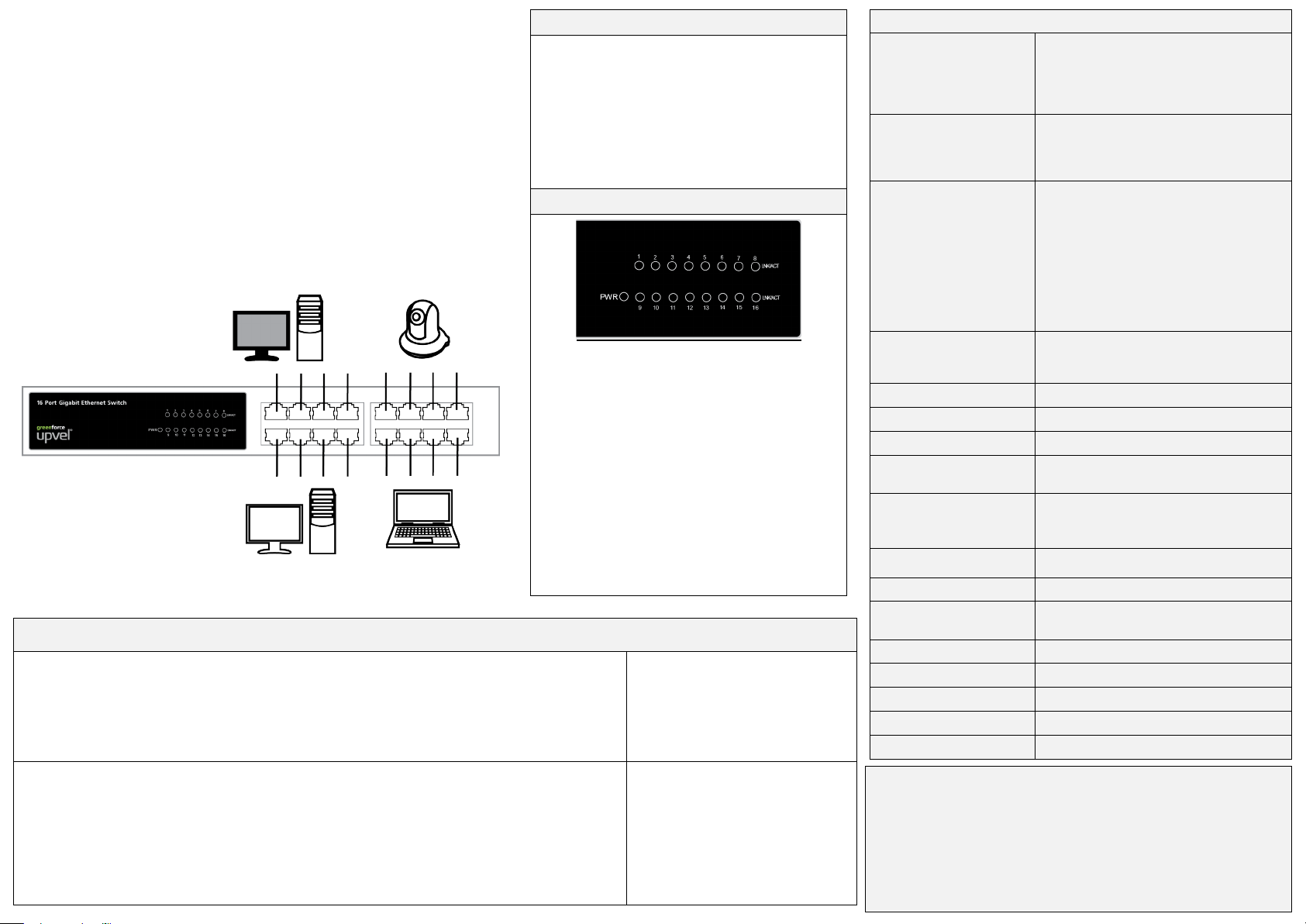

Подключение коммутатора
1. Подключите силовой кабель к разъему питания
коммутатора, затем подключите кабель к
розетке электрической сети с
соответствующими характеристиками (100 ~
240 В; 50/60 Гц; 1 А ).
2. Подключите сетевой кабель категории 5, 5e
или 6 от компьютера к любому порту
коммутатора.
Индикаторы
PWR
Горит: Питание включено
Не горит: Питание отключено
Link/ACT
Непрерывно горит: Наличие соединения
Мигает: Прием / передача данных
Не горит: Соединение неактивно
По любым вопросам, связанным с коммутатором US-16G, вы можете
обратиться в службу технической поддержки компании Upvel:
[e-mail]
Телефоны:
для Москвы 8 [phone]
для регионов 8 [phone]
UPVEL
Los Angeles, CA USA
UPVEL is registered Trademark
Designed in USA / Made in China
Поиск и устранение неисправностей
После подключения силового кабеля коммутатора к розетке индикаторы не загораются.
1. Проверьте, что штекер силового кабеля надежно подключен к разъему питания коммутатора ик
розетке электрической сети с соответствующими характеристиками (100 ~ 240 В; 50/60 Гц; 1 А).
Убедитесь в отсутствии повреждений кабеля.
2. Проверьте наличие напряжения в розетке (например, индикаторной отверткой).
Какой порт коммутатора
является Uplink-портом?
Все порты коммутатора
поддерживают Auto-MDIX, поэтому в
качестве Uplink-порта можно
использовать любой порт.
После подключения компьютеров к коммутатору не удается организовать коллективный
доступ к файлам и работать с файлами в сети.
1. Убедитесь, что индикатор Link/ACT горит.
2. Проверьте сетевой кабель на отсутствие повреждений. Длина кабеля должна быть не менее 1,5
метра и не более 100 метров.
3. Отключите все программные межсетевые экраны.
4. Убедитесь, что в операционной системе компьютеров включена функция коллективного доступа к
файлам. За дополнительной информацией обратитесь в службу технической поддержки
разработчика операционной системы.
После подключения
компьютеров к коммутатору
доступ в Интернет возможен
только с одного компьютера.
Данный коммутатор не позволяет
организовать доступ в Интернет с
нескольких компьютеров сам по
себе (без применения
дополнительного оборудования).

16 port Gigabit Ethernet switch Upvel US-16G
Package contents
•US-16G switch
•Power cable
•Rack mounting kit
•Installation guide, warranty cert.
Requirements
•A computer with a network adapter installed
•Cat.5, Cat.5e or Cat.6 network cable
•Make sure that the power outlet is close enough (not further than the length of the
power cable)
•Make sure the power cable is not damaged
•Make sure that there is proper heat dissipation from the switch and adequate
ventilation around the switch
•Do not place heavy objects on the switch
Specifications
Standards
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3x Flow Control
IEEE 802.3ab 1000BASE-T
IEEE 802.3az Green Ethernet
Cables
Ethernet: cat. 3, 4 or 5, up to 100 m.
Fast/Gigabit Ethernet: cat. 5, 5e or 6, up
to 100 m.
Data Rates
(half-duplex / duplex
mode)
Ethernet: 10 / 20 Mbps
Fast Ethernet: 100 / 200 Mbps
Gigabit Ethernet: 1 / 2 Gbps
Switching Capacity
32 Gbps
Forwarding Rate
10BASE-T: 14880pps/port
100BASE-TX: 148800pps/ port
1000BASE-T: 1488000pps/port
Protocol / Topology
CSMA/CD, Star
Interfaces
RJ-45 Auto-Negotiation (Auto-MDI/ MDIX)
Switching table
8000 entries for each device connected
Jumbo frames Up to 9 KB
Power Consumption
No more than 10 W
Status LEDs Power, Link/ACT
Power adapter Internal, 100 ~ 240V; 50/60 Hz; 1 А
Temperature
- operating: 0 ~ 40 °C
- storage: -10 ~ 70 °C
Humidity Max. 90% (non-condensing)
Dimensions
280 x 180 x 44.3 mm
Mass
1460г
MTBF
87,600 hours (10 years)
Certification
CE, FCC, Rostest

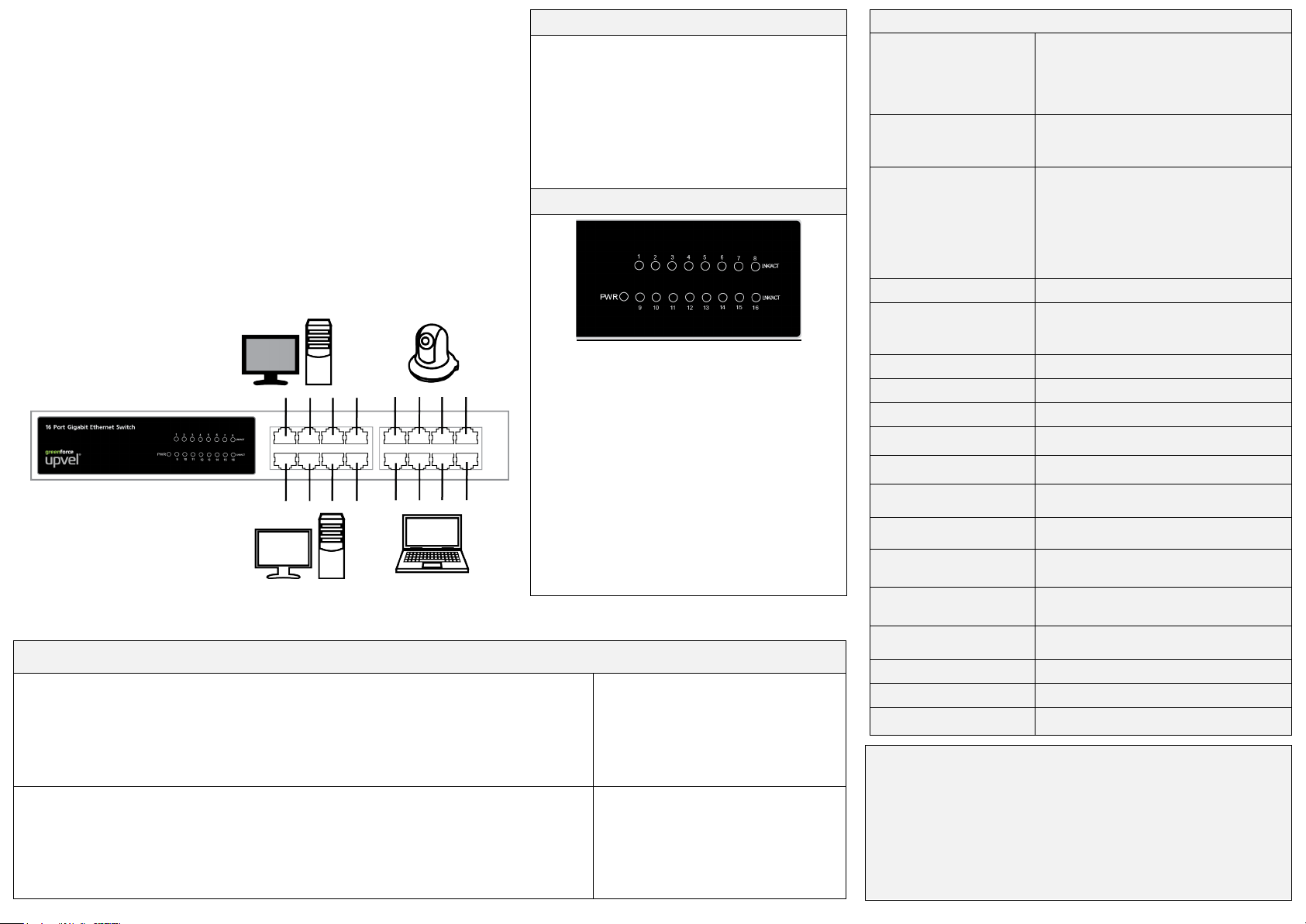

Installing the switch
1. Connect the power cable to the power port
of the switch, then connect the power cable
to the outlet that meets the required
standards (100 ~ 240V; 50/60 Hz; 1 А).
2.
Connect the network interface of your
computer with any port of the switch via
network cable (UTP cat. 5, 5e or 6).
Status LEDs
PWR
Green : Power is on
Not Illuminated : Power is off
Link/ACT
Green (Solid):Successful connection for the
port
Green (Blinking):Activity is occurring
Not Illuminated : No activity is detected
If you still encounter problems or have any questions regarding the
US-16Gplease contact UPVEL Technical Support Department.
[e-mail]
Toll Free Support Hotline:
USA/Canada: 1 (800) 457-381
UPVEL
Los Angeles, CA USA
UPVEL is registered Trademark
Designed in USA / Made in China
Troubleshooting
The status LEDs remain inactive after plugging in the power cable.
1. Make sure the connector of the power cable is connected properly and the power plug
is connected to a power outlet with the characteristics relevant to the specifications
(100 ~ 240V; 50/60 Hz; 1 А). Make sure the power cable is undamaged.
2. Check for the electric potential in the outlet (e.g. with an electrician's screwdriver).
After connecting computers to a
switch the Internet access is
available only from one of them.
This switch is not designed to share
the Internet connection between
multiple computers with no means of
other network devices.
After connecting computers to a switch there are problems with sharing files in a
network.
1. Check the LEDs on the Switch. Make sure the Link/ACT LED is on.
2. Make sure your network cables are undamaged and are of 1.5 to 100 meters length.
3. Try to disable all of your firewalls.
4. Make sure that file sharing feature of the operating system is enabled and configured.
Please refer to documentation of support of the OS you use.
Which port is the Uplink port?
Since all the ports on the Switch are
Auto-MDIX, any of the ports can be
used as an uplink port.
