urmet domus 1099/812 User manual

IF YOU LOVE YOUR BUILDING
www.urmet.com
Dispositivo per la lettura codice QR Green Pass
Green Pass Reader
1099/812
Green Pass Reader
IT | EN

DS1099-125 2
1099/812
Dispositivo per la lettura codice QR Green Pass
Green Pass Reader
GUIDA RAPIDA
QUICK GUIDE

IT
3
Guida Rapida DISPOSITIVO PER LA LETTURA CODICE QR GREEN PASS
Sommario
Sommario 3
Prefazione 4
Descrizione del prodotto 5
Configurazione del dispositivo con collegamento LAN 7
Configurazione del dispositivo in WiFi 12

IT
DS1099-125 4
Prefazione
Grazie per aver acquistato 1099/812, dispositivo per la lettura del green pass. Per usare il dispositivo
in modo corretto e sicuro, si consiglia di leggere attentamente questo manuale, in particolare il
paragrafo riferito istruzioni sull’uso in sicurezza.
Prima di utilizzare questo prodotto, si prega di leggere attentamente il manuale del prodotto e
conservarlo per riferimento futuro.
Senza autorizzazione scritta, nessuno può in alcun modo estrarre, copiare, tradurre o modificare in
tutto o in parte questo manuale. Salvo quanto diversamente concordato, non rilasciamo dichiarazioni
o garanzie, espresse o implicite.
Garanzia e responsabilità
URMET garantisce che il prodotto è privo di difetti nei materiali e nella lavorazione. Questa garanzia
non si può applicare a danni causati da incidente, negligenza, uso improprio, m anomissione,
contaminazione o conservazione impropria.
Precauzioni d’uso
Assicurarsi dell’integrità dell’apparecchio dopo averlo tolto dall’imballo.
Questa guida rapida viene utilizzata solo per guidare l'installazione del dispositivo. Le misure
precauzionali sono suddivise in pericoli e avvertenze:
Pericoli: la mancata osservanza di qualsiasi avvertenza può causare lesioni gravi o mortali.
Avvertenze: la mancata osservanza di una qualsiasi delle precauzioni può causare lesioni o danni alle
apparecchiature.
Pericoli
Tutte le operazioni elettroniche devono essere rigorosamente conformi alle norme di sicurezza
elettrica, normative antincendio e altre normative correlate alla propria regione/nazione.
Utilizzare l'alimentatore fornito a corredo.
Non collegare più dispositivi a un adattatore di alimentazione poiché il sovraccarico dell'adattatore può
causare surriscaldamento o principio di incendio.
Accertarsi che l'alimentazione sia stata scollegata prima di cablare, installare o smontare il dispositivo.
Quando il prodotto è installato a parete o soffitto, il dispositivo deve essere fissato saldamente.
Controllare che la temperatura d’esercizio sia nei limiti indicati e che l’ambiente non sia particolarmente
umido.
Se fumo, odori o rumori provengono dal dispositivo, spegnere immediatamente l'alimentazione e
scollegare l'alimentazione, quindi contattare il centro assistenza.
Prima di collegare l’apparecchio alla rete di alimentazione accertarsi che i dati di targa siano rispondenti
a quelli della rete di distribuzione.
Non ingerire la batteria, pericolo di ustioni chimiche. Questo prodotto contiene una batteria a bottone.
Se la batteria a bottone viene ingerita, essa può causare gravi ustioni interne in sole 2 ore e può
portare alla morte.
Tenere le batterie nuove e usate lontano dai bambini.
Qualora la batteria fosse stata ingerita consultare immediatamente un medico.
Se il prodotto non funziona correttamente, contattare il rivenditore o il centro di assistenza più vicino.
Non tentare mai di smontare il dispositivo da soli. (Non ci assumeremo alcuna responsabilità per
problemi causati da riparazioni o manutenzioni non autorizzate.)
Avvertenze
Non far cadere il dispositivo o sottoporlo a shock fisici e non esporlo a livelli elevati di radiazioni
elettromagnetiche. Evitare l'installazione dell'apparecchiatura su superfici o luoghi con vibrazioni o
soggette a shock (può causare danni alle apparecchiature).

IT
5
Assicurarsi che l'apparecchiatura sia ben collegata a terra per evitare interferenze e danni ai segnali
video e audio.
Per utilizzare e far funzionare il dispositivo in modo ottimale, configurarlo tramite un computer.
Non posizionare il dispositivo in ambienti estremamente caldi (fare riferimento alle specifiche del
dispositivo per i dettagli riguardanti la temperatura di esercizio), luoghi freddi, polverosi o umidi e non
esporli a temperature elevate o a radiazioni elettromagnetiche.
Il dispositivo è per uso interno e deve essere protetto da pioggia e umidità.
Evitare di esporre l'apparecchiatura alla luce solare diretta, a sistemi di ventilazione anche bassa o a
fonte di calore.
Prima di effettuare qualsiasi operazione di pulizia o di manutenzione disinserire l’apparecchio dalla rete
di alimentazione elettrica. Non usare prodotti spray per la pulizia dell’apparecchio.
Utilizzare dei guanti quando si apre il coperchio del dispositivo, evitare il contatto diretto con la
copertura del dispositivo, poiché il sudore acido delle dita può erodere il rivestimento superficiale del
dispositivo
Conservare tutti gli involucri dopo averli disimballati per un uso futuro. In caso di errore, l'utente deve
necessariamente restituire il dispositivo alla fabbrica con la confezione originale.
Non collegare in modo diretto dispositivi esterni come apparecchiature audio, allarmi o altre interfacce
altrimenti è possibile danneggiare le porte a cui sono collegati.
Assicurarsi di far funzionare l'apparecchiatura alla temperatura consentita (-10° + 60°C) e all'umidità
(10% ~ 95%).
La tensione di ingresso deve soddisfare sia SELV (Safety Extra Low Voltage) che la LPS (Limited Power
Source) 5V CC secondo lo standard IEC60950-1. Riferirsi alle specifiche tecniche per informazioni
dettagliate.
Descrizione del prodotto
Caratteristiche prodotto
• Schermo 5” risoluzione 800*480
• sensore CMOS
• Codici 2D: PDF417, Data Matrix, QR, Micro QR
• Angoli di apertura della camera: 68° orizzontale, 51° verticale, 84,8° diagonale
• Frequenza Wi-Fi 2.4 GHZ IEEE 802.11 b/g/n
• Identificazione luminosa tramite LED e acustica tramite buzzer
• Rilevazione codice QR con rotazione verticale e orizzontale -/+ 60°
• Interfacce esterne 1 RJ45, 1 contatto pulito NC e uno NA per integrazione con un sistema
di controllo accessi e 1 jack di alimentazione
• Risultato della lettura tramite messaggio vocale
• Alimentazione 5V/2A
• Dimensioni 86.8x164.6x20.6 (LxAxP) mm, peso 360g

IT
DS1099-125 6
Contenuto
Lettore
1 unità
Guida Rapida
1 unità
Alimentatore (5V/2A) con cavetto USB
1 unità
Staffa di installazione
1 unità
Sacchetto con tasselli e connettori
1 unità
Interfacce e connettori
Controllo accessi
（uscita）
Contatto pulito NC/NO/C
Reset
Pulsante
Connettore alimentazione
DC 5V
RJ45
100Mbps

IT
7

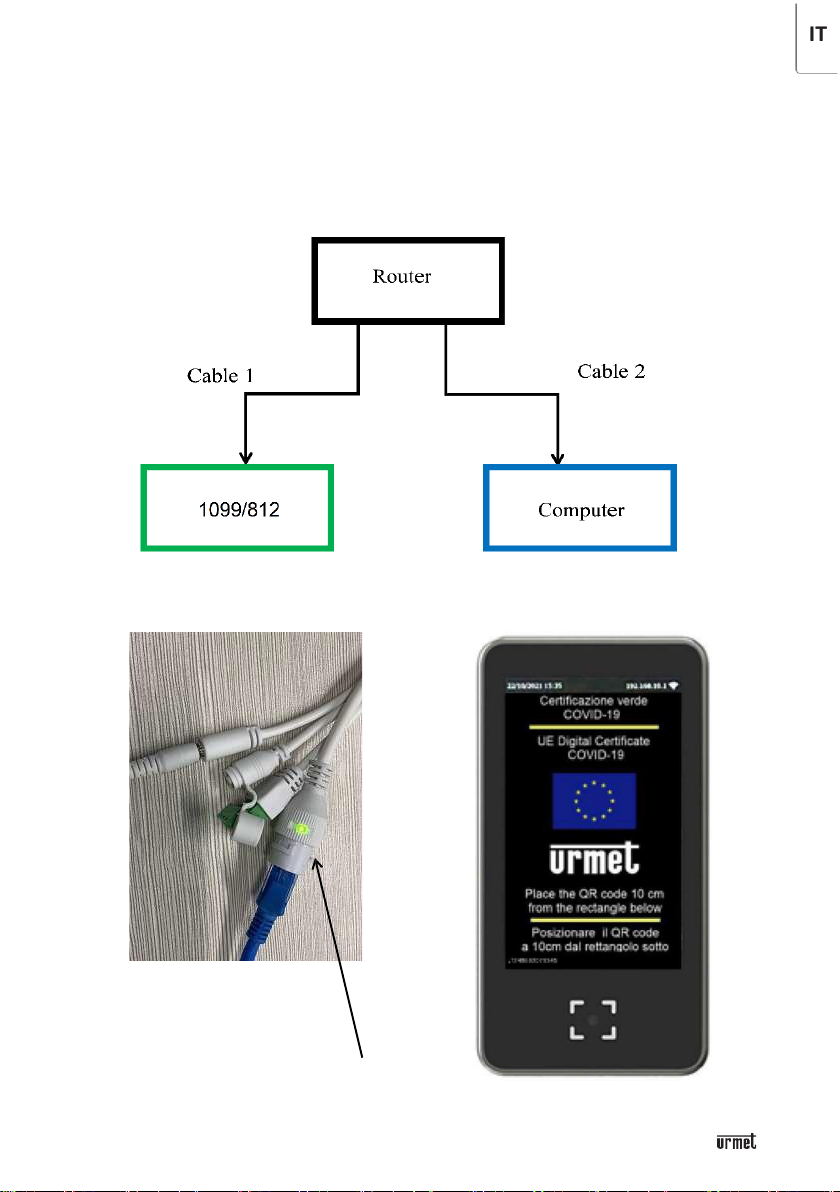

Configurazione del dispositivo con collegamento LAN
1.Collegare un cavo di rete dal computer al router e un altro tra il router e la porta di rete XT601 del
dispositivo come mostrato nel diagramma sottostante.
2. Alimentare il dispositivo. Il LED verde acceso fisso segnalerà che il collegamento è avvenuto con
successo.
CAVO LAN

IT
DS1099-125 8

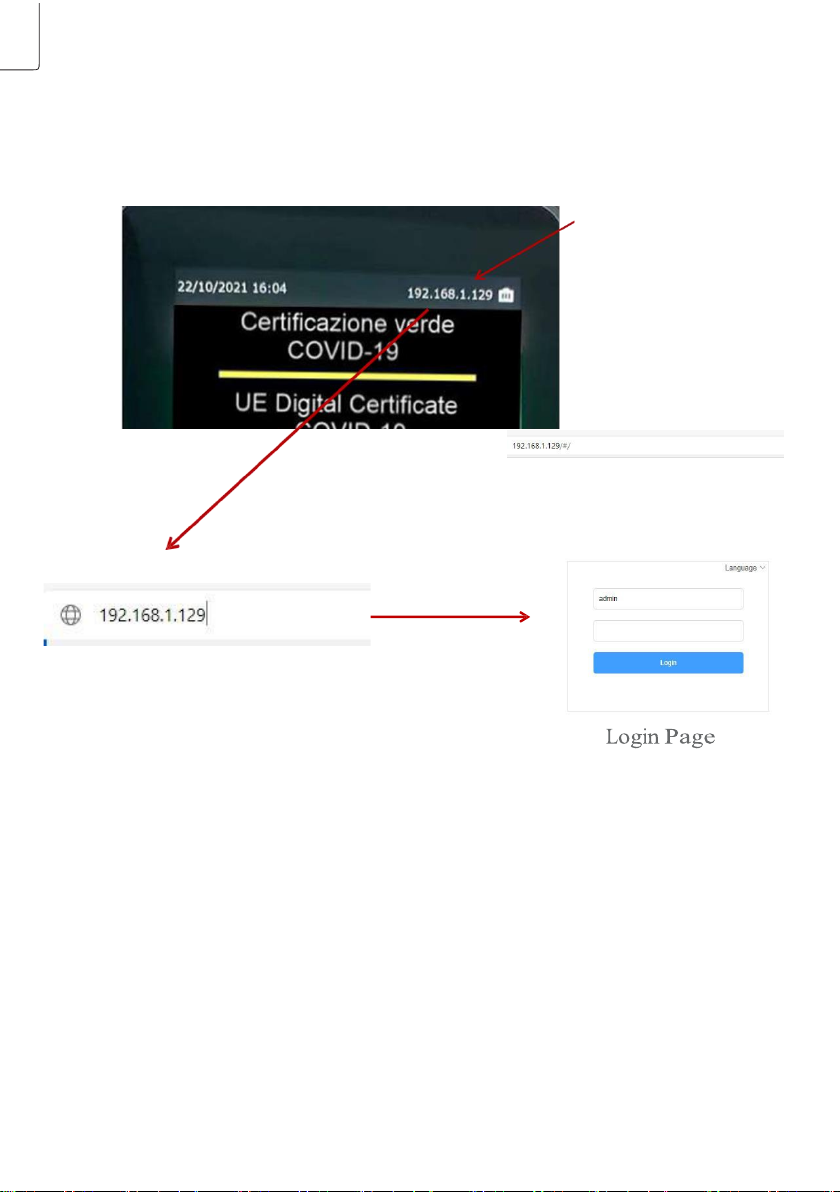

3. Inserire l'indirizzo IP del dispositivo nel browser del computer, la password
predefinita è admin
IP ADDRESS

IT
9

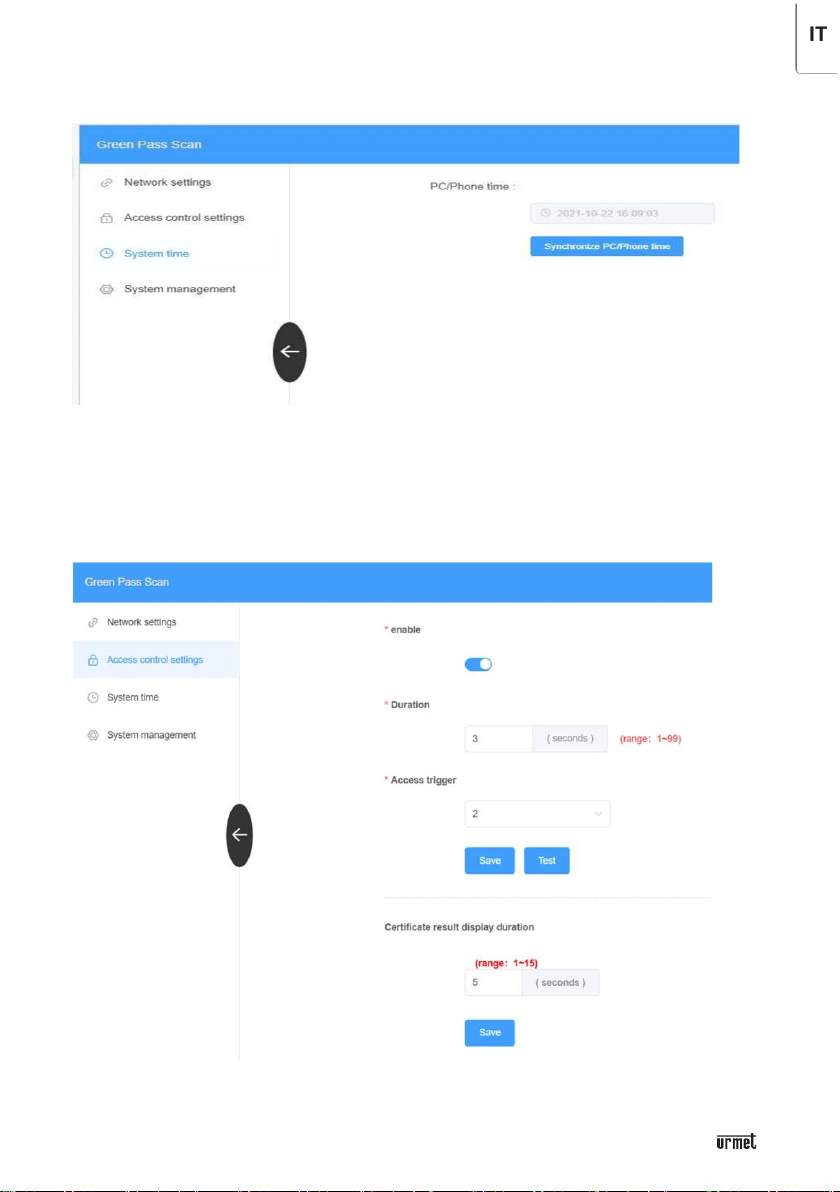

4. E’ possibile impostare l’ora dalla pagina del sistema.
5. E’ possibile impostare la commutazione del relè di controllo accesso nella relativa
pagina come riportato nella seguente figura.

IT
DS1099-125 10

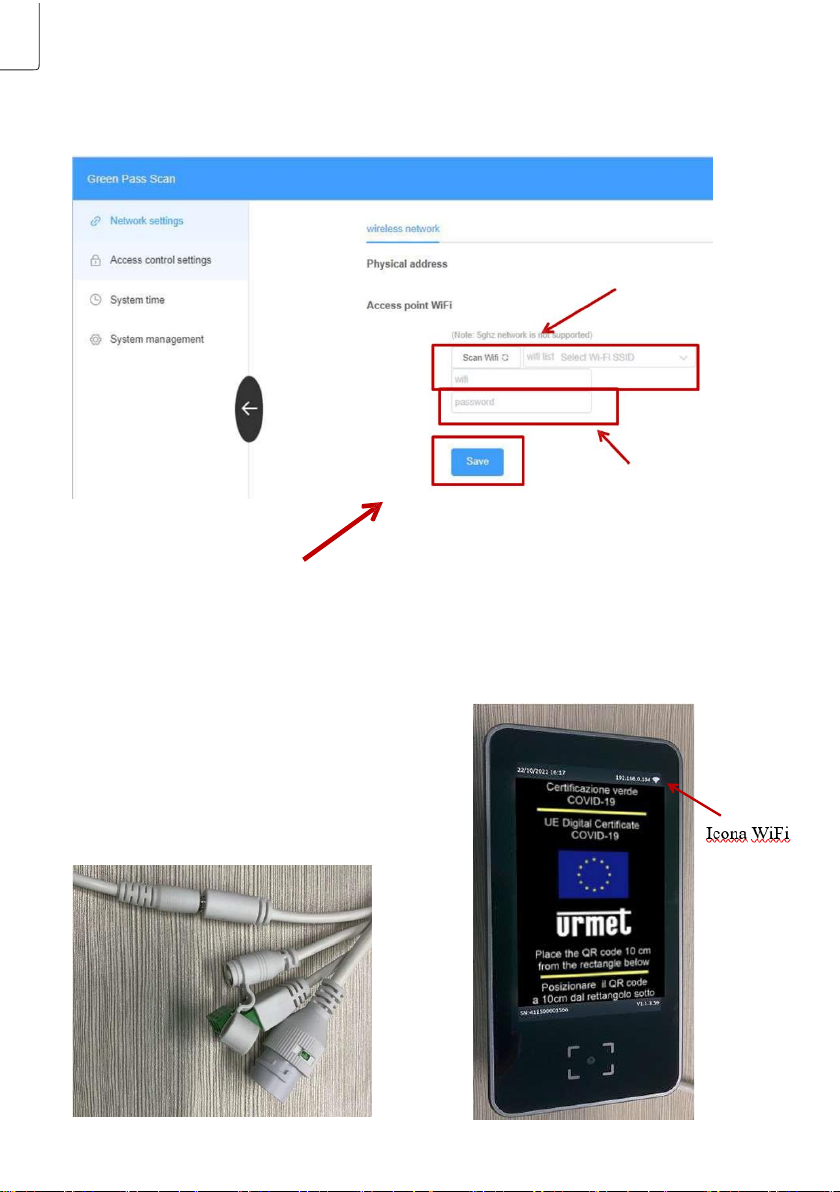

6. Dalla pagina delle impostazioni di rete si può anche connettere il dispositivo al WiFi.
Questa operazione è obbligatoria per il collegamento ad internet del lettore.
1. Selezionare la rete
WiFi desiderata
2. Inserire la password
corretta del WiFi
3. Confermare il nome e la password WiFi premendo su Save
7. Dopo aver salvato l'impostazione, attendere circa 3 minuti, quindi scollegare il cavo
di rete. Quando il dispositivo è correttamente connesso l'icona del WiFi apparirà sullo
schermo. (Se non si scollegherà il cavo di rete, il dispositivo rimarrà sempre connesso
tramite cavo LAN).
Attenzione: Se la
password non è corretta,
l'icona WiFi mostrerà in
grigio "!", è il WiFi non si
connetterà.

IT
11
8. Se si volesse impostare un altro dispositivo, è sufficiente configurarlo eseguendo i
medesimi passi precedenti.

IT
DS1099-125 12

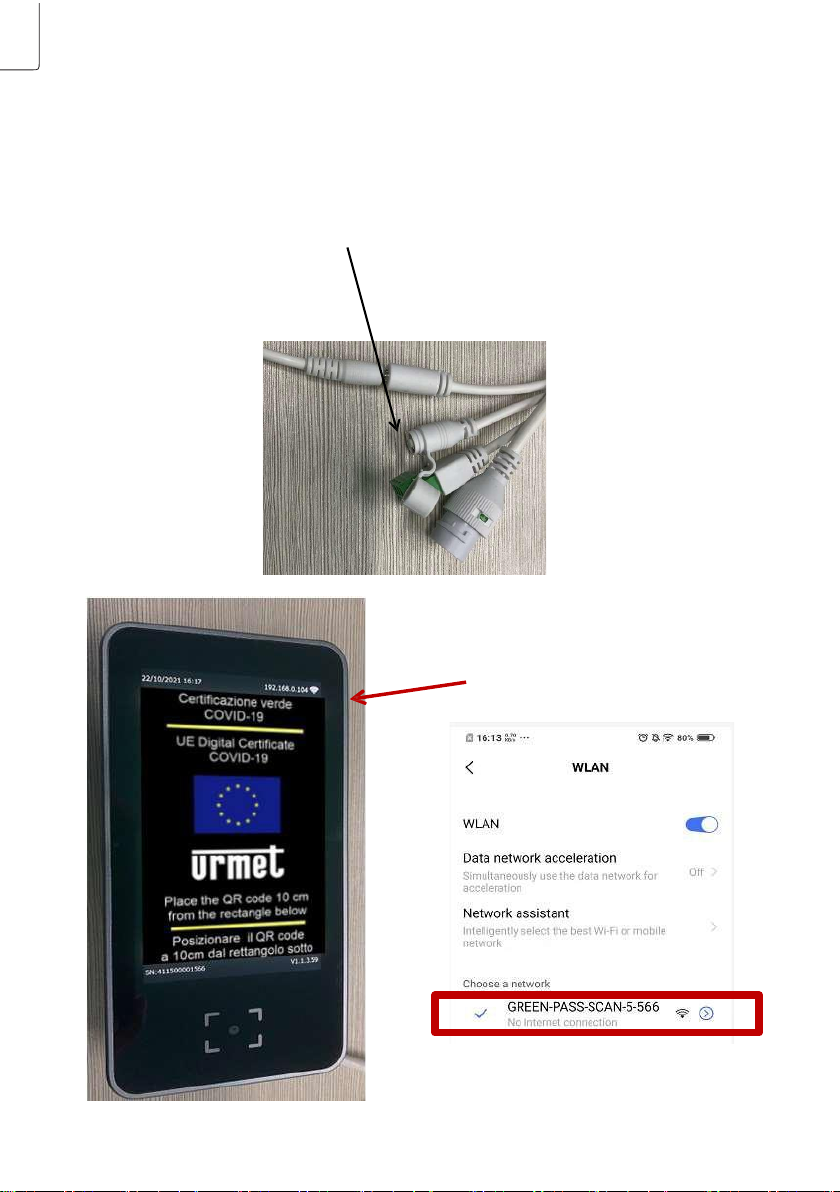

Configurazione del dispositivo in WiFi
1.All’accensione, l'icona WiFi mostra lo stato in rosso. Connettere il wifi tramite
il browser del telefono. Se il dispositivo si connette ad un’altra wifi, premere il
pulsante di reset per ripristinare.
PULSANTE DI RESET
ICONA WiFi

IT
13

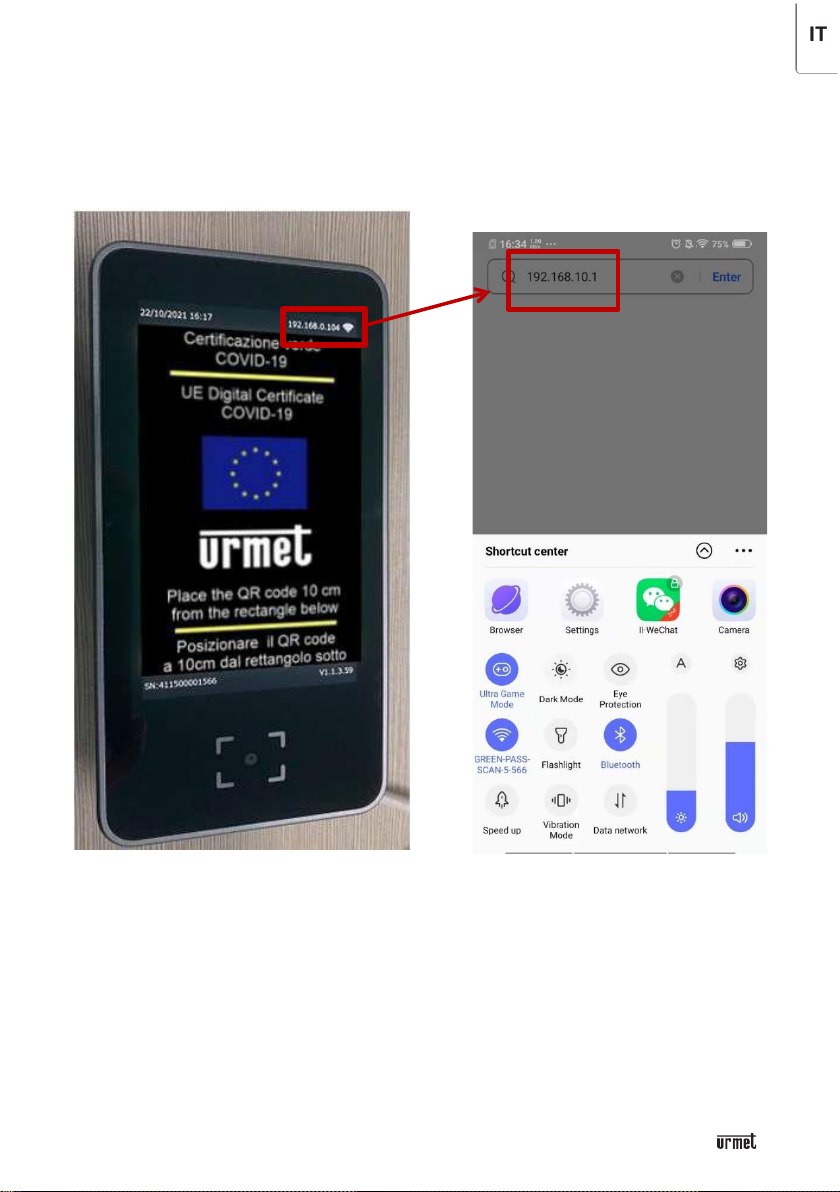

2. Accedere al browser dello smartphone e inserire l'indirizzo IP del lettore Green pass. Verrà
visualizzata la pagina di accesso. La password predefinita è admin

IT
DS1099-125 14

IT
15
3. E’ possibile impostare il dispositivo dalla pagina di gestione del sistema.
1 ) 2) 2)

IT
DS1099-125 16
3)

IT
17

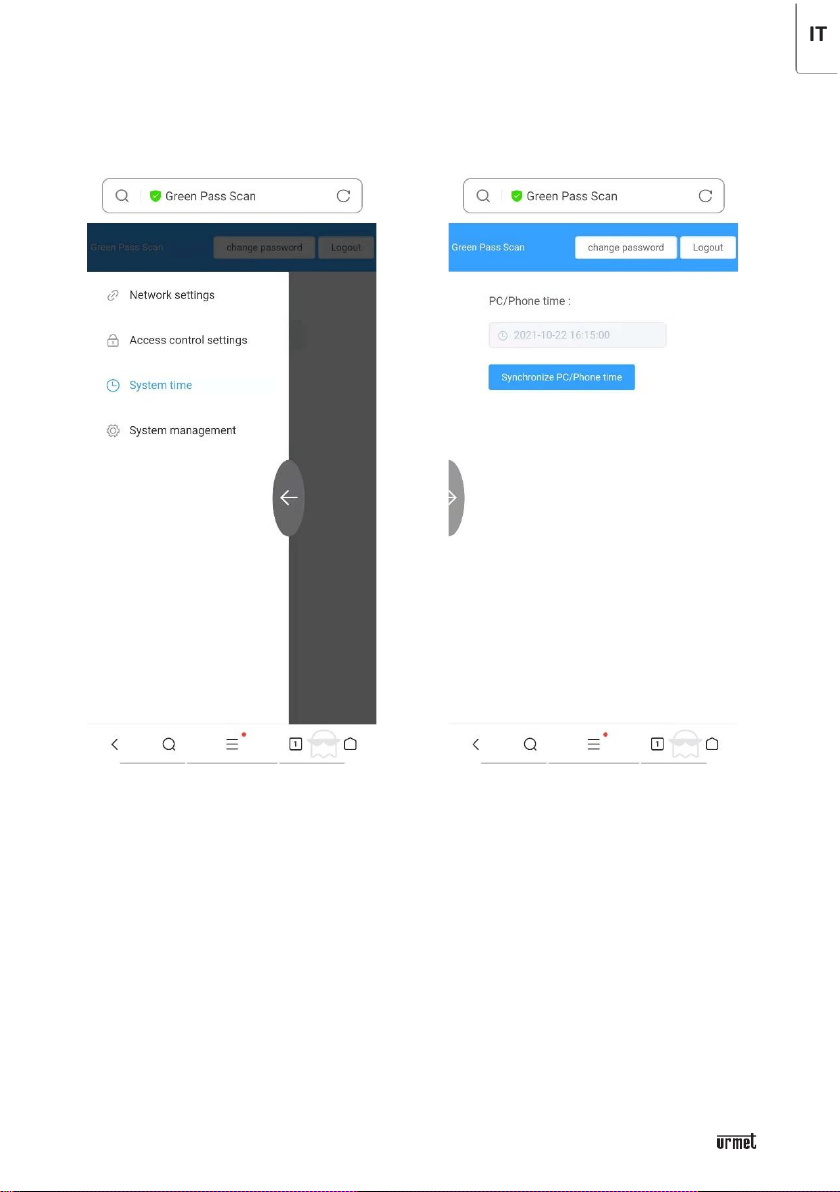

4. Dalla pagina di configurazione del sistema è possibile impostare l’ora del lettore

IT
DS1099-125 18

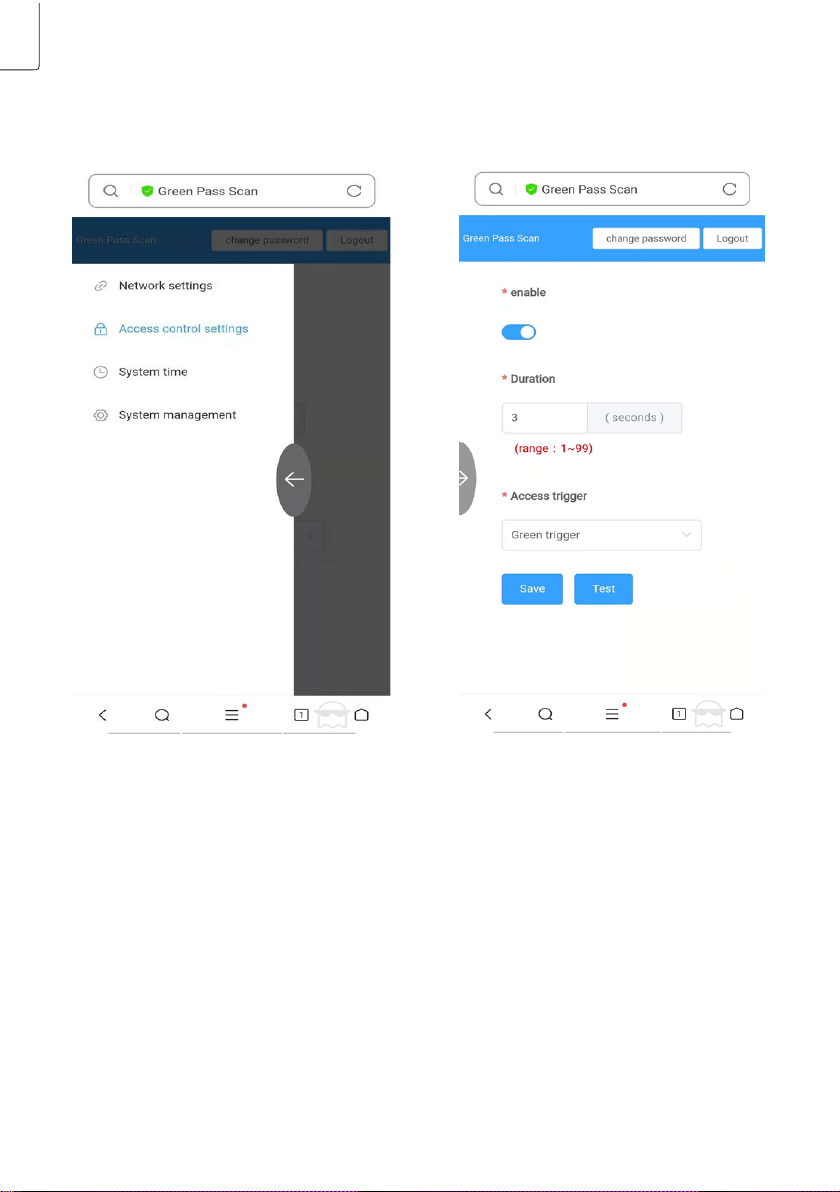

5. E’ possibile impostare la commutazione del relè di controllo accesso nella relativa pagina come
riportato nella seguente figura.

IT
19

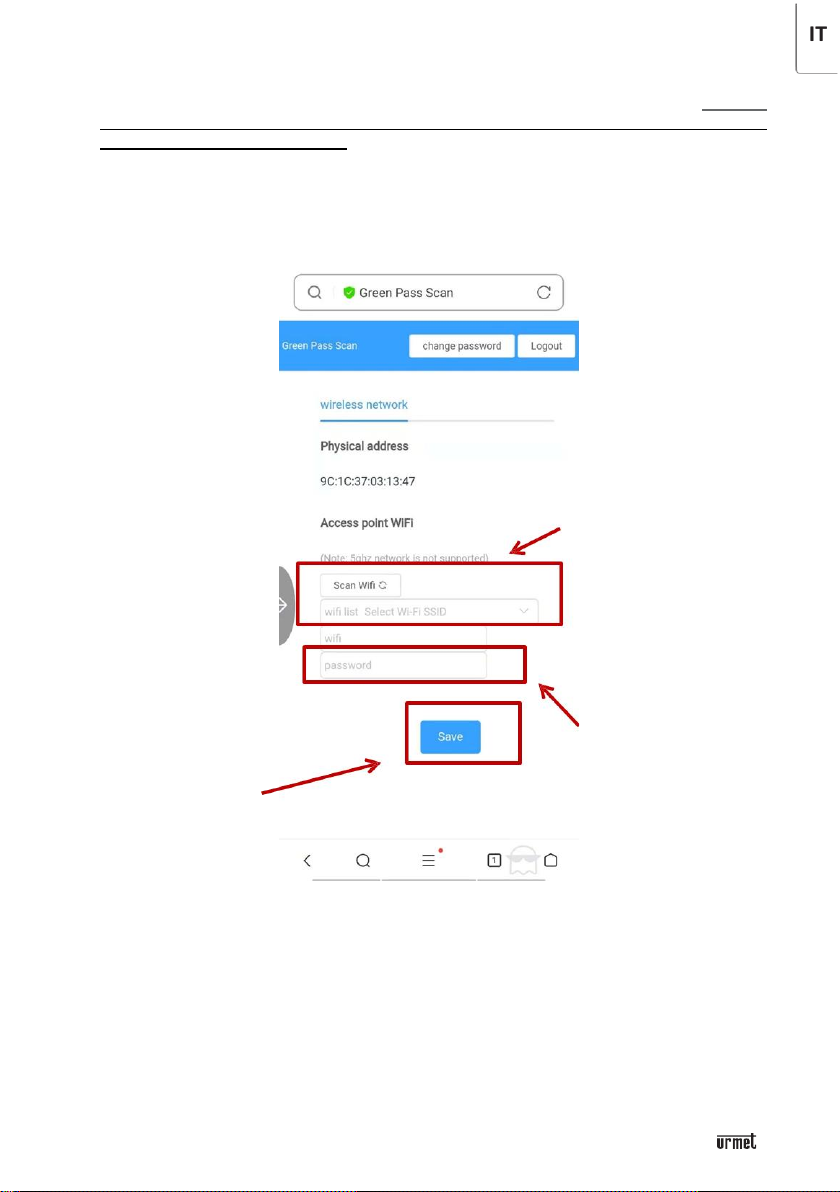

6. Dalla pagina delle impostazioni di rete si può anche connettere il dispositivo al WiFi . Questa
operazione è obbligatoria per il collegamento ad internet del lettore e per il corretto
funzionamento dell’apparecchio . Tramite collegamento a internet il dispositivo aggiorna le
chiavi per decodificare i QRcode del green pass. Il dispositivo non si connette ad internet tramite
connessione LAN.
1. Selezionare la rete WiFi desiderata
2. Inserire la password corretta
della rete WiFi
3.Confermare il nome e
la password WiFi premendo
su Save

IT
DS1099-125 20
7. Dopo l’impostazione attendere circa 3 minuti. Quando il dispositivo è correttamente connesso
l'icona del WiFi apparirà sullo schermo.
Icona WiFi
