urmet domus DS1096-004 User manual

DS1096-004

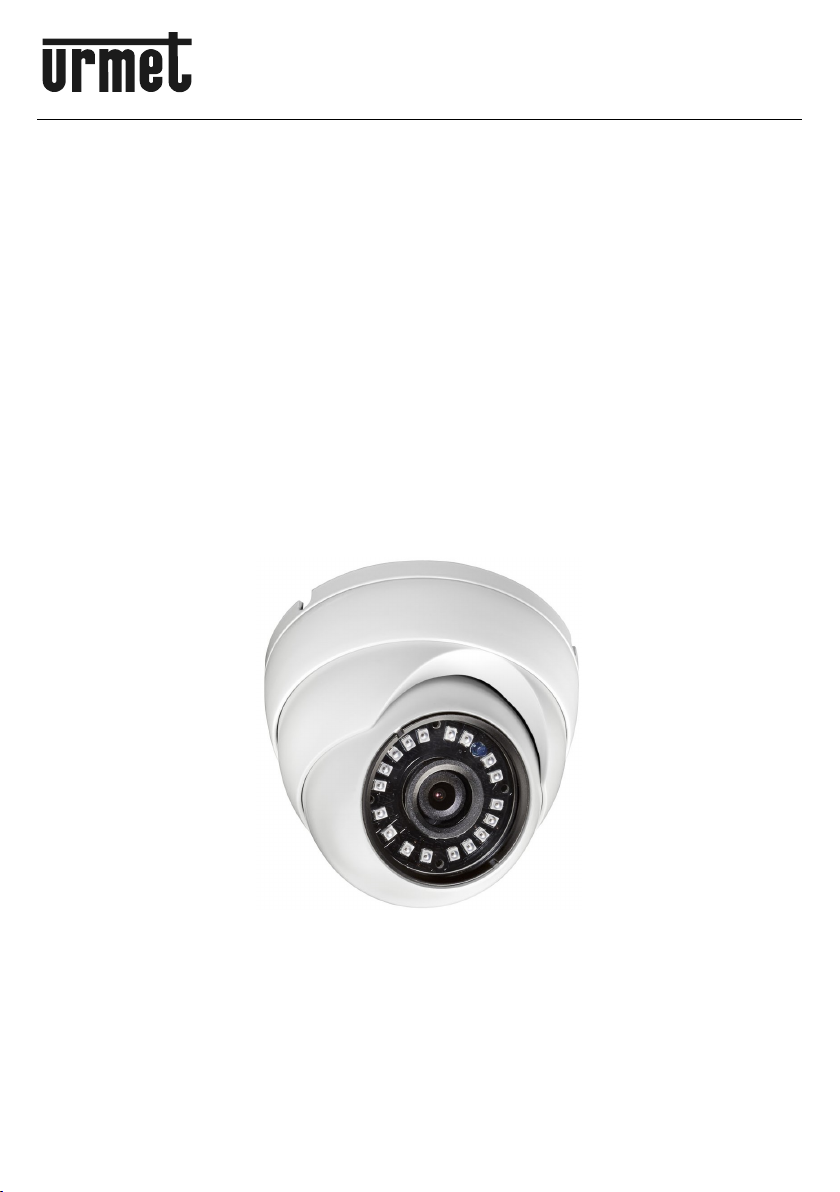

BALL CAMERA AHD 1080P DAY & NIGHT
OTTICA VARIFOCAL MOTORIZZATA 2,8-12MM
1080P AHD DAY & NIGHT BALL CAMERA
2,8-12MM MOTORIZED VARIFOCAL LENS BUILT-IN
1080P AHD TAG & NACHT KUGELKAMERA
VARIFOKUS MIT MOTORANTRIEB 2,8-12MM
CAMÉRA MINI-DÔME 1080P AHD DAY & NIGHT
OPTIQUE VARIFOCAL MOTORIZÉE 2,8-12MM
CÁMARA MINIDOMO DÍA/NOCHE AHD 1080P
CON LENTE VARIFOCAL MOTORIZADA 2,8-12MM INTEGRADA
Sch./Ref./Typ/Réf. 1096/300
GUIDA RAPIDA
QUICK GUIDE
SCHNELLANLEITUNG
GUIDE RAPIDE
GUÍA RÁPIDA
Mod.
109
6

2 DS1092-004
INSTALLAZIONE
 Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.
 Svitare la ghiera per scorporare la telecamera dalla base.
 Fissare la base alla superficie di appoggio per mezzo di 3 viti. Se non si prevede la posa dei cavi di
collegamento a scomparsa, utilizzare l’asola presente sulla base per far fuoriuscire i cavi di
collegamento presenti sul corpo della telecamera senza pizzicarli compromettendone il corretto
funzionamento.
 Avvitare il corpo telecamera alla base di fissaggio senza serrare.
 Regolare l’inclinazione della telecamera rispetto al punto di ripresa delle immagini desiderato.
 Avvitare saldamente il corpo telecamera per mantenere la posizione selezionata.
 Collegare l’uscita video all’utilizzatore previsto.
 Alimentare la minidome.
COMANDI E REGOLAZIONI
La telecamera può essere unicamente comandata tramite comandi UTC, disponibili sui DVR/HDVR del
catalogo Urmet che li prevedono o tramite il telecomando remoto cod. Urmet 1092/310.
Tramite questi comandi è possibile accedere al menu OSD.
Per l’utilizzo dei comandi riferirsi ai relativi manuali dei prodotti.
Consultare la documentazione completa del prodotto sul sito Urmet per verificare la lista e le modalità
d’uso dei dispositivi compatibili.
UTILIZZO DEL MENU
La telecamera 1096/300 utilizza un menù a più livelli che consente di abilitare/disabilitare o variare le
impostazioni.
DESCRIZIONE DEL SISTEMA DEI MENU
Una volta impartito il comando di accesso al menu apparirà a monitor la finestra iniziale di accesso.
Utilizzando i tasti freccia, navigare i menu e selezionare le opzioni prescelte.
Il simbolo o indica che selezionando la voce ad esso abbinata si accederà ad un successivo
sottomenu nel quale sarà possibile eseguire ulteriori variazioni.
Per confermare le variazioni effettuate e uscire dai menu o dai sottomenu, selezionare la voce SAVE-EXIT
e premere il tasto centrale.
Per ripristinare la configurazione di fabbrica selezionare la voce EXIT e premere il tasto centrale.
Guida rapida e manuale completo del dispositivo sono disponibili al seguente
indirizzo
Guida rapida e manuale completo sono altresì disponibili per il DOWNLOAD dal sito URMET nella sezione
LIBRETTI DI ISTRUZIONE.
ITALIANO

DS1096-004 3
INSTALLATION
 Make sure that no units are powered before starting the installation procedure.
 Unscrew the fixing base from the ring lock to separate the camera.
 Fix the base to the surface with 3 screws. If it is not planned an hidden installation of connection
cables, use the slot present on the base to draw out the connection cables present on the camera
body, without pinching them, in order to avoid malfunction.
 Bring the cover near the fixing base without tightening.
 Adjust the camera slant as regards the desired image capture point.
 Connect the video output to the utility.
 Power the camera.
OPERATING FEATURES
The camera may be operated only using the UTC controls available on the DVR/HDVR of the Urmet
catalogue implementing the function or by using the remote control Urmet code 1092/310. Refer to the
complete product documentation on the Urmet website to check for the list of available devices.
These controls can be used to access the OSD menu.
Refer to the respective product manuals for using the controls.
MENU USE
The camera ref. 1096/300 uses a multi-level menu that allows to enable/disable or change camera settings.
MENUS SYSTEM DESCRIPTION
Once the menu access command has been performed, the access first screen will be displayed.
Once the item has been selected, the parameter can be changed choosing among the available options.
By selecting the item associated to the symbols or it is possible to access to the next submenu,
where other changes can be performed.
To quit the menu or the submenu and confirm the executed changes, select the item SAVE-EXIT and press
the central button.
To reactivate the default values select the item EXIT and press the central button.
Quick guide and complete user manual of the product are available at the
following link
Quick guide and complete user manual of the product are also available for DOWNLOAD from the URMET
website under the section USER MANUALS.
ENGLISH

4 DS1092-004
INSTALLATION
1. Stellen Sie vor der Installation sicher, dass alle anzuschließenden Einheiten nicht versorgt werden.
2. Den Stellring lösen, um die Kamera von der Basis zu trennen.
3. Den Bügel so positionieren, dass die zuvor ausgewählten Bilder aufgenommen werden. Die
Befestigung des Bügels dann an der Wand oder einer anderen ebenen Oberfläche vornehmen.
4. Das Kameragehäuse an der Befestigungsbasis verschrauben, ohne es festzuziehen.
5. Die Neigung der Kamera in Bezug auf den gewünschten Aufnahmepunkt der Bilder einstellen.
6. Das Kameragehäuse fest verschrauben, um die gewählte Position beizubehalten.
7. Den Videoausgang an den vorgesehenen Verwender anschließen.
8. Die Kamera mit Strom versorgen.
STEUERUNGEN UND EINSTELLUNGEN
Die Kamera kann nur mit UTC-Funktionen bedient werden, die auf den DVR/HDVR-Geräten des Urmet-
Katalogs verfügbar sind, die diese vorsehen, oder mit der Fernbedienung Cod. Urmet 1092/310.
Konsultieren Sie die gesamte Produktdokumentation auf der Urmet-Website und überprüfen Sie die Liste
der kompatiblen Geräte.
Mit diesen Funktionen können das OSD-Menü aufgerufen werden.
Informationen über die Nutzung der Funktionen finden Sie in den entsprechenden Produkthandbüchern.
VERWENDUNG DES MENÜS
Bei der Kamera 1096/300 kommt ein Menü mit mehreren Ebenen zur Anwendung, über das die
Einstellungen aktiviert/deaktiviert oder geändert werden können.
BESCHREIBUNG DES MENÜ-SYSTEMS
Nachdem Sie den Befehl für den Zugriff auf das Menü erteilt haben, erscheint das Ausgangsfenster für den
Zugriff.
Nach Auswahl des gewünschten Stichpunktes besteht die Möglichkeit, den Parameter zu ändern.
Das Symbol oder gibt an, dass man bei Auswahl des damit verbundenen Stichpunktes auf ein
nachfolgendes Untermenü zugreift, das die Ausführung weiterer Änderungen ermöglicht.
Zum Bestätigen der vorgenommenen Änderung und zum Verlassen der Menüs oder der Untermenüs den
Stichpunkt SAVE-EXIT auswählen und die mittlere Taste drücken.
Zum Zurücksetzen auf die Werkskonfiguration den Stichpunkt EXIT auswählen und die mittlere
Taste drücken.
Die Schnellanleitung, sowie die komplette Bedienungsanleitung stehen unter dem
folgenden Link zur Verfügung
Die Schnellanleitung, sowie die komplette Bedienungsanleitung stehen außerdem im Bereich DOWNLOAD
auf der URMET Homepage in der Sektion USER MANUALS zur Verfügung (Die Webseite wird in Englisch
dargestellt).
DEUTSCH

DS1096-004 5
INSTALLATION
1. Avant de procéder à l’installation, s’assurer qu’aucune des unités à brancher n’est alimentée.
2. Dévisser la douille pour démonter la caméra de la base..
3. Positionner la bride de façon à bien cadrer les images voulues puis procéder à la fixation de la bride
au mur ou sur toute autre surface plate.
4. Visser le corps de la caméra à la base de fixation sans serrer.
5. Régler l’inclinaison de la caméra pour l’orienter de façon à obtenir les images voulues.
6. Visser solidement le corps de la caméra pour maintenir la position sélectionnée.
7. Brancher la sortie vidéo au dispositif prévu.
8. Alimenter la caméra.
COMMANDES ET RÉGLAGES
La caméra ne peut être contrôlée que par les commandes UTC, disponibles sur les DVR/HDVR du
catalogue Urmet qui les prévoient ou par la télécommande code Urmet 1092/310. Consulter la
documentation complète du produit, sur le site Urmet, et vérifier la liste des dispositifs compatibles.
UTILISATION DU MENU
La caméra 1096/300 utilise un menu à plusieurs niveaux qui permet d’activer/désactiver les réglages ainsi
que de les modifier.
DESCRIPTION DU SYSTÈME DES MENUS
Une fois la commande d’accès au menu transmise la fenêtre initiale d’accès s’affiche sur l’écran.
Une fois l’option voulue sélectionnée, il est possible de modifier le paramètres.
Le symbole ou indique qu’en sélectionnant l’option qui lui est associée, l’on accède ensuite à un
sous-menu qui permet d’effectuer d’autres modifications.
Pour confirmer les modifications apportées et pour quitter les menus ou les sous-menus, sélectionner
l’option EXIT  SAVE&END et appuyer sur la touche centrale.
Pour rétablir la configuration par défaut, sélectionner l’option EXIT  RESET et appuyer sur la touche
centrale.
Le guide rapide et le manuel d'utilisation complet du produit sont disponibles sur le
lien suivant
Guide rapide et manuel d'utilisation complet du produit sont également disponibles en téléchargement
(DOWNLOAD) à partir du site Web URMET dans la section USER MANUALS (Le site web est en anglais).
FRANÇAIS

6 DS1092-004
INSTALACIÓN
1 Antes de empezar el procedimiento de instalación, asegúrese de que ninguna unidad esté alimentada
eléctricamente.
2 Desenroscar la abrazadera para separar la cámara de la base.
3 Coloque el soporte de modo que pueda tomar las imágenes deseadas y atorníllelo a la pared o a una
superficie plana.
4 Enroscar el cuerpo de la cámara en la base de fijación, sin apretar.
5 Ajuste la inclinación de la cámara en función del ángulo de visión deseado.
6 Enroscar firmemente el cuerpo de la cámara para mantener la posición seleccionada.
7 Conecte la salida de vídeo al equipo previsto.
8 Encienda la cámara.
CARACTERÍSTICAS DE FUNCIONAMIENTO
La cámara sólo se puede manejar a través de mandos UTC, disponibles en los DVR/HDVR del catálogo
Urmet que contemplan su presencia or by using the remote control Urmet code 1092/310. Consulte la
documentación completa del producto en el sitio Urmet, constate la lista de dispositivos compatibles.
Mediante estos mandos es posible acceder al menú OSD.
Para el uso de los mandos, consulte los manuales de los productos correspondientes.
UTILIZACIÓN DEL MENÚ
La cámara Ref. 1096/300 dispone de un menú de varios niveles para habilitar, deshabilitar o cambiar la
configuración de la cámara.
DESCRIPCIÓN DEL SISTEMA DE MENÚS
Una vez dentro el menú, se mostrará la primera pantalla.
Una vez seleccionado el elemento deseado, cambiar el parámetro y elija entre las opciones existentes.
Al seleccionar el elemento asociado con el símbolo o podrá acceder al siguiente submenú, donde
podrá realizar otros cambios.
Para salir del menú o del submenú y confirmar los cambios realizados, seleccione SAVE-EXIT y pulse el
botón central.
Para restaurar los valores por defecto, seleccione EXIT y pulse el botón central.
La guía rápida y el manual de usuario completo del producto está disponible en el
siguiente link
La guía rápida y el manual de usuario completo del producto también están disponibles para DOWNLOAD
en la página web de URMET bajo la sección USER MANUALS (La página web está en inglés).
ESPAÑOL

DS1096-004 7

8 DS1092-004
DS1096-004
Area tecnica
servizio clienti +39. 011.23.39.810
http://www.urmet.com
e-mail: [e-mail]
MADE IN CHINA
Prodotto in Cina su specifica URMET
Made in China to URMET specification
URMET S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39. 011.24.00.000 (RIC.AUT.)
Fax [phone] - 323
