urmet domus 1092/272 User manual

DS1092-198
Mod.
1092
BALL CAMERA
AHD DAY & NIGHT OTTICA VARIFOCAL 2.8-12MM
AHD DAY & NIGHT BALL CAMERA
2.8-12MM VARIFOCAL LENS BUILT-IN
AHD-TAG-/NACHT-KUGELKAMERA
VARIFOKUSOBJEKTIV 2,8-12 MM
CAMÉRA MINI-DÔME
AHD DAY & NIGHT OPTIQUE VARIFOCAL 2.8-12 mm
CÁMARA DOMO DÍA/NOCHE AHD
CON LENTE VARIFOCAL 2,8-12 MM INTEGRADA
Sch./Ref./Typ/Réf. 1092/272
GUIDA RAPIDA
QUICK GUIDE
SCHNELLANLEITUNG
GUIDE RAPIDE
GUÍA RÁPIDA

2DS1092-198
INSTALLAZIONE
1. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.
2. Svitare la base di fissaggio dalla ghiera di blocco per scorporare la telecamera come in figura.
3. Fissare la base alla superficie per mezzo di 4 viti. Se non si prevede la posa dei cavi di collegamento
a scomparsa, utilizzare l’asola presente sulla base per far fuoriuscire i cavi di collegamento presenti
sul corpo della telecamera senza pizzicarli compromettendone il corretto funzionamento.
4. Avvicinare la calotta di protezione alla base di fissaggio e avvitare senza serrare la ghiera di blocco
alla base di fissaggio.
5. Regolare l’inclinazione della telecamera rispetto al punto di ripresa delle immagini desiderato.
6. Avvitare saldamente la ghiera di blocco alla base della telecamera
7. Collegare l’uscita video all’utilizzatore previsto.
8. Alimentare la telecamera.
9. Effettuare la regolazione della lente per la ripresa voluta.
10. Ruotare la vite di regolazione (C) in senso orario o antiorario per allontanare o avvicinare la visione
del soggetto.
11. Ruotare la vite di regolazione (D) in senso orario o antiorario per regolare la messa a fuoco di un
soggetto vicino o lontano.
BASE DI FISSAGGIO
CORPO TELECAMERA
CALOTTA DI
PROTEZIONE
GHIERA DI BLOCCO
Regolazione della messa a fuoco ⒹRegolazione VARIFOCAL Ⓒ
N ∞
T W
ITALIANO

DS1092-198 3

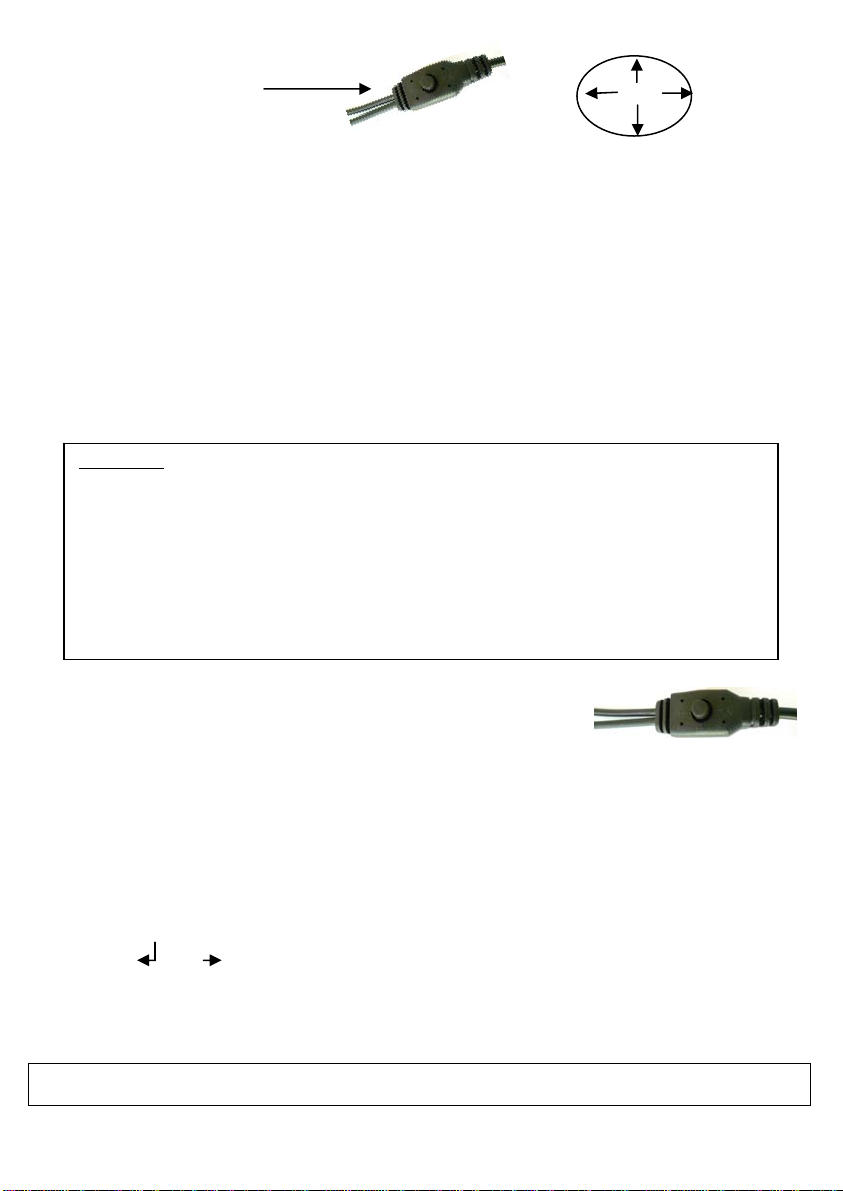

COMANDI E REGOLAZIONI
SELEZIONE DELL’USCITA VIDEO
La telecamera 1092/272 ha la possibilità di utilizzare 3 diverse uscite video, sempre sullo stesso connettore
BNC:
•Uscita video ad alta definizione AHD (Analog High Definition)
•Uscita video interlacciata standard CVBS
•Uscita video in modalità COMET
La pressione per pochi secondi del tasto di accesso al menu verso DESTRA seleziona l’uscita video in
AHD, mentre una pressione per pochi secondi verso SINISTRA seleziona l’uscita video CVBS.
Gli standard PAL e NTSC sono selezionabili, oltre che da menu OSD e per tutte le uscite video, tramite
pressione del tasto di accesso al menu per pochi secondi verso il BASSO. Il comando seleziona
alternativamente gli standard PAL e NTSC.
L’uso della modalità video COMET viene ottenuta, con il segnale video in CVBS, tramite selezione di
un’opzione del menu OSD (menu ADEGUARE).
NOTA BENE: l’opzione COMET è presente solo con l’uscita video CVBS.
La presenza o assenza di questa opzione indica perciò se la telecamera sta utilizzando l’uscita video
CVBS o l’uscita video AHD.
UTILIZZO DEL MENU
La telecamera 1092/272 utilizza un menù a più livelli che consente di
abilitare/disabilitare o variare le impostazioni.
Per accedere al menù principale è necessario, a telecamera accesa e
funzionante, agire sul tasto di regolazione posto sul cavo di
collegamento della microcamera.
eNota Bene. Il pulsante di attivazione del menù OSD è di tipo joystick per agevolare le operazioni di
selezione.
DESCRIZIONE DEL SISTEMA DEI MENU
Una volta impartito il comando di accesso al menu premendo il tasto al centro, apparirà a monitor la
finestra iniziale di accesso.
È possibile selezionare le voci visualizzate premendo il tasto verso il basso.
Una volta selezionata la voce di interesse, è possibile variare il parametro premendo il tasto verso destra
scegliendo fra le opzioni disponibili visualizzabili premendo ripetutamente il tasto.
Il simbolo o indica che selezionando la voce ad esso abbinata si accederà ad un successivo
sottomenu nel quale sarà possibile eseguire ulteriori variazioni.
Per confermare le variazioni effettuate e uscire dai menu o dai sottomenu, selezionare la voce USCITA 
FINE e premere il tasto centrale.
eNota Bene. È possibile selezionare l’uso della lingua italiana sul menu OSD tramite il menu
SPECIAL/LANGUAGE.
Per maggiori approfondimenti, fare riferimento al manuale istruzioni presente sul CD a corredo del
prodotto
TASTO DI ACCESSO AL
MENU LUNGO IL CAVO
DELLA TELECAMERA
ALTO
BASSO
DESTRA
SINISTRA SET
ATTENZIONE: in caso di assenza di immagini sul dispositivo (monitor o DVR) collegato,
verificare che l’uscita video selezionata sia quella prevista dal dispositivo.
Nel caso in cui non si riesca a visualizzare le immagini su un DVR con ingressi sia AHD che
CVBS, provare i seguenti passi:
1. Lasciare un’unica telecamera connessa sul canale 1 del DVR
2. Premere per alcuni secondi il pulsante a destra e sinistra sino a che appare
l’immagine
3. In caso non appaia ancora nulla, premere il pulsante verso il basso e verificare sul
menu del DVR il tipo di ingresso selezionato

4DS1092-198
INSTALLATION
1. Before starting to wire, make sure that all the units to be connected are OFF.
2. Unscrew the fixing base from the ring lock to separate the camera, as in figure.
3. Fix the base to the surface with 4 screws. If it is not planned an hidden installation of connection
cables, use the slot present on the base to draw out the connection cables present on the camera
body, without pinching them, in order to avoid malfunction.
4. Bring the cover near the fixing base and screw the ring lock to the fixing base without tightening.
5. Adjust the camera slant as regards the desired image capture point.
6. Screw tightly the ring lock to the camera base.
7. Connect the video output to the selected user device.
8. Power the camera. Adjust the lens to frame the required images.
9. Turn the VARIFOCAL adjustment screw (C), clockwise or anticlockwise, to move the subject closer or
away.
10. Turn the focus adjustment screw (D), clockwise or anticlockwise, to adjust focus of nearby or faraway
subjects.
OPERATING FEATURES
ENGLISH
Focus adjustment ⒹVARIFOCAL adjustment Ⓒ
N ∞
T W
FIXING BASE
BODY CAMERA
PROTECTIVE
DOME
RING LOCK
PUSH BUTTON TO ACCESS
TO THE MENU ALONG THE
CAMERA CABLE
UP
DOWN
RIGHT
LEFT SET

DS1092-198 5
TO SELECT THE VIDEO OUTPUT
The 1092/272 camera may use 3 different video outputs, which are on the same BNC connector:
•High-definition AHD (Analog High Definition) video output
•CVBS standard interlaced video output
•Video output in COMET mode
If pressing the menu access button to the RIGHT for a few seconds, you can select the AHD video output.
If pressing it for a few seconds to the LEFT, you can select the CVBS video output.
PAL e NTSC standards can be selected, besides from the OSD menu and for all video outputs, pressing
the menu access button to DOWN for a few seconds. The command works in toggle, selecting
alternatively PAL and NTSC.
You can enter the COMET video mode if you select an OSD menu item and if the video signal is in CVBS
(ADJUST menu).
NOTE: COME option is available only with the CVBS video output.
The presence or absence of this option therefore permits to identify if the camera is using the CVBS or
AHD video output.
MENU USE
The camera ref. 1092/272 uses a multi-level menu that allows to
enable/disable or change camera settings.
Press the adjustment button on the micro camera connection wire while
the camera is on and operating to use the button and access the main
menu.
eImportant note: The OSD menu activation button is joystick type; it is used to make selection
operations easier.
MENUS SYSTEM DESCRIPTION
Once the menu access command has been performed pressing the central button, the access first screen
will be displayed.
Displayed items can be selected by pressing the down button.
Once the item has been selected, the parameter can be changed using the right button and choosing
among the available options, that can be displayed by pressing repeatedly the button.
By selecting the item associated to the symbols or it is possible to access to the next submenu,
where other changes can be performed.
To quit the menu or the submenu and confirm the executed changes, select the item EXITSAVE&END
and press the central button.
For more information, refer to the instructions manual on the CD supplied with the product
ATTENTION: case of missing video on the connected device (monitor or DVR), verify that the
selected video output matches with the one selected on the device
In case of missing images in a DVR with AHD and CVBS inputs, try the following steps:
1. Leave a single camera connected to the channel 1 of the DVR
2. Press the button for few seconds to right and left until the image appears on the
screen
3. If case of missing image again, press the button to down verify the type of input
selected on the DVR menu

6DS1092-198
INSTALLATION
1. Stellen Sie vor der Installation sicher, dass alle anzuschließenden Einheiten nicht versorgt werden.
2. Die Befestigungsbasis vom Arretierring losschrauben, um die Kamera wie in der Abbildung ersichtlich
zu zerlegen.
3. Die Basis mit 4 Schrauben an der Fläche befestigen. Falls keine verdeckte Verlegung der
Anschlusskabel vorgesehen ist, das an der Basis vorhandene Langloch für den Austritt der am
Kameragehäuse vorhandenen Anschlusskabel verwenden. Darauf achten, dass sie nicht
eingeklemmt werden, damit die korrekte Funktion nicht beeinträchtigt wird.
4. Die Schutzhaube an die Befestigungsbasis heranführen und anschrauben, ohne den Arretierring an
der Befestigungsbasis festzuziehen.
5. Die Neigung der Kamera in Bezug auf den gewünschten Aufnahmepunkt der Bilder einstellen.
6. Den Arretierring gut an der Kamerabasis festschrauben.
7. Den Videoausgang an den vorgesehenen Verwender anschließen.
8. Die Kamera mit Strom versorgen. Die Linse für die gewünschte Aufnahme einstellen.
9. Die Stellschraube (C) im Uhrzeigersinn bzw. gegen den Uhrzeigersinn drehen, um die Sicht auf das
Subjekt näher oder weiter entfernt einzustellen.
10. Die Stellschraube (D) im Uhrzeigersinn bzw. gegen den Uhrzeigersinn drehen, um den Fokus eines
nahen oder entfernten Subjektes einzustellen.
FokuseinstellungⒹVARIFOKUS-Einstellung Ⓒ
N ∞
T W
BEFESTIGUNGSBASIS
KAMERAGEHÄUSE
SCHUTZKAPPE
ARRETIERRING
DEUTSCH

DS1092-198 7
STEUERUNGEN UND EINSTELLUNGEN
AUSWAHL DES VIDEOAUSGANGS
Die Kamera 1092/272 bietet Ihnen die Möglichkeit, 3 verschiedene Videoausgänge mit demselben BNC-
Steckverbinder zu verwenden:
•Hochauflösender AHD-Videoausgang (Analog High Definition)
•Interlaced Standard-Videoausgang CVBS
•Videoausgang im COMET-Modus
Drückt man die Taste für den Menüzugriff einige Sekunden nach RECHTS, wird der Videoausgang in AHD
ausgewählt, drückt man ihn einige Sekunden lang nach LINKS, wird der Videoausgang CVBS gewählt.
Die Standards PAL und NTSC sind sowohl über das OSD-Menü und für alle Videoausgänge auswählbar,
indem man die Taste für den Menüzugriff einige Sekunden lang nach UNTEN drückt. Durch diesen Befehl
werden abwechselnd die Standards PAL und NTSC ausgewählt.
Der COMET-Videomodus lässt sich mit auf CVBS eingestelltem Videosignal durch Auswahl einer Option
des OSD-Menüs (Menü ANPASSEN) anwenden.
HINWEIS: Die Option COMET liegt nur mit dem CVBS-Videoausgang vor.
Das Vorhandensein bzw. Nichtvorhandensein dieser Option zeigt demnach an, ob die Kamera den CVBS-
Videoausgang oder den AHD-Videoausgang verwendet.
VERWENDUNG DES MENÜS
Bei der Kamera 1092/272 kommt ein Menü mit mehreren Ebenen zur
Anwendung, über das die Einstellungen aktiviert/deaktiviert oder geändert
werden können. Für den Zugriff auf das Hauptmenü muss die am
Anschlusskabel der Mikrokamera angebrachte Einstelltaste bei
eingeschalteter und funktionsfähiger Kamera betätigt werden.
eHinweis. Um die Auswahlvorgänge zu erleichtern, handelt es sich bei der Aktivierungstaste des OSD-
Menüs um eine Joystick-Taste.
BESCHREIBUNG DES MENÜ-SYSTEMS
Nachdem Sie den Befehl für den Zugriff auf das Menü durch Drücken der in der Mitte befindlichen Taste
erteilt haben, erscheint das Ausgangsfenster für den Zugriff.
Die angezeigten Optionen können ausgewählt werden, indem Sie die Taste nach unten drücken.
Nach Auswahl des gewünschten Stichpunktes besteht die Möglichkeit, den Parameter zu ändern, indem
die Taste nach rechts gedrückt wird. Sie haben die Auswahl aus verfügbaren Optionen, die durch
wiederholtes Drücken der Taste angezeigt werden.
Das Symbol oder gibt an, dass man bei Auswahl des damit verbundenen Stichpunktes auf ein
nachfolgendes Untermenü zugreift, das die Ausführung weiterer Änderungen ermöglicht.
Zum Bestätigen der vorgenommenen Änderung und zum Verlassen der Menüs oder der Untermenüs den
Stichpunkt VERLASSEN ENDE auswählen und die mittlere Taste drücken.
eHinweis. Anhand des Menüs SPECIAL/LANGUAGE haben Sie die Möglichkeit, die Anwendung einer
der im OSD-Menü verfügbaren deutsche Sprache auszuwählen.
Für weitere Informationen, entnehmen Sie bitte dem Handbuch von der CD, welche zusammen mit
dem Produkt ausgeliefert wurde.
TASTE FÜR DEN
MENÜZUGRIFF LÄNGS DES
KAMERAKABELS
OBEN
UNTEN
RECHTSLINKS SET
ACHTUNG: Falls Bilder am angeschlossenen Gerät fehlen (Monitor oder DVR), ist zu
überprüfen, dass es sich bei dem gewählten Videoausgang um den vom Gerät vorgesehenen
Ausgang handelt.
Falls es nicht gelingt, die Bilder auf einem DVR sowohl mit AHD- als auch mit CVBS-Eingängen
anzuzeigen, die folgenden Schritte ausführen:
1. Nur eine einzige Kamera am Kanal 1 des DVR angeschlossen lassen.
2. Einige Sekunden lang die Taste nach rechts und nach links drücken, bis das Bild
erscheint.
3. Falls immer noch nichts erscheint, die Taste nach rechts drücken und auf dem Menü
des DVR den
g
ewählten Ein
g
an
g
st
yp
über
p
rüfen.

8DS1092-198
INSTALLATION
1. Avant de procéder à l’installation, s’assurer qu’aucune des unités à brancher n’est alimentée.
2. Dévisser la base de fixation de la bague de blocage pour démonter la caméra comme indiqué sur la
figure.
3. Fixer la base à la surface au moyen de 4 vis. Si la pose de câbles de branchement enfouis n’est pas
prévue, utiliser l’ouverture présente à la base pour faire sortir les câbles de branchement présents sur
le corps de la caméra sans les écraser pour ne pas compromettre le bon fonctionnement.
4. Approcher la calotte de protection de la base de fixation et visser la bague de blocage à la base de
fixation (sans serrer).
5. Régler l’inclinaison de la caméra pour l’orienter de façon à obtenir les images voulues.
6. Visser à fond la bague de blocage à la base de la caméra.
7. Brancher la sortie vidéo au dispositif prévu.
8. Alimenter la caméra. Effectuer le réglage de la lentille pour les images voulues.
9. Tourner la vis de réglage (Ⓒ) dans le sens des aiguilles d’une montre ou dans le sens inverse ou
approcher la vision de la personne filmée.
10. Tourner la vis de réglage (Ⓓ) dans le sens des aiguilles d’une montre ou dans le sens inverse ou
approcher la vision de la personne filmée.
Réglage de la mise au point ⒹRéglage VARIFOCAL Ⓒ
N ∞
T W
BASE DI FISSAGGIO
CORPS CAMÉRA
CALOTTE DE
PROTECTION
BAGUE DE BLOCAGE
FRAN
Ç
AIS

DS1092-198 9
COMMANDES ET RÉGLAGES
SÉLECTION DE LA SORTIE VIDÉO
La caméra 1092/272 permet d’utiliser 3 sorties vidéo différentes sur le même connecteur BNC :
•Sortie vidéo à haute définition AHD (Analog High Definition)
•Sortie vidéo interface standard CVBS
•Sortie vidéo en modalité COMET
Une pression de quelques secondes sur la touche d’accès au menu vers la DROITE permet de
sélectionner la sortie vidéo en AHD, alors qu’une pression de quelques secondes vers la GAUCHE permet
de sélectionner la sortie vidéo CVBS.
Les standards PAL et NTSC peuvent être sélectionnés, depuis le menu OSD et pour toutes les sorties
vidéo, mais également en appuyant sur la touche d’accès au menu pendant quelques secondes vers le
BAS. La commande sélectionne alternativement les standards PAL et NTSC.
L’utilisation de la modalité vidéo COMET est obtenue, avec le signal vidéo en CVBS, à travers la sélection
d’une option du menu OSD (menu ADAPTER).
NOTE IMPORTANTE: l’option COMET est présente uniquement avec la sortie vidéo CVBS.
La présence ou l’absence de cette option indique par conséquent que la caméra utilise la sortie vidéo
CVBS ou la sortie vidéo AHD.
UTILISATION DU MENU
La caméra 1092/272 utilise un menu à plusieurs niveaux qui permet
d’activer/désactiver les réglages ainsi que de les modifier.
Pour accéder au menu principal, il est nécessaire, alors que la caméra
est allumée et en marche, d’appuyer sur le bouton de réglage présent sur le câble de branchement de la
micro-caméra.
NOTE IMPORTANTE: Le bouton d’activation du menu OSD est de type joystick pour faciliter les
opérations de sélectionner.
DESCRIPTION DU SYSTÈME DES MENUS
Une fois la commande d’accès au menu transmise, en appuyant sur la touche centrale, la fenêtre initiale
d’accès s’affiche sur l’écran.
Il est possible de sélectionner les options visualisées en appuyant sur la touche vers le bas.
Une fois l’option voulue sélectionnée, il est possible de modifier le paramètre en appuyant sur la touche
vers la droite à plusieurs reprises jusqu’à ce que soit sélectionnée l’option voulue parmi toutes les options
disponibles.
Le symbole ou indique qu’en sélectionnant l’option qui lui est associée, l’on accède ensuite à un
sous-menu qui permet d’effectuer d’autres modifications.
Pour confirmer les modifications apportées et pour quitter les menus ou les sous-menus, sélectionner
l’option QUITTER FIN et appuyer sur la touche centrale.
NOTE IMPORTANTE: Il est possible de sélectionner le français comme langue utilisée dans le menu
OSD à travers le menu SPECIAL/LANGUAGE.
Pour plus d'informations, veuillez vous référer au manuel d’instructions qui se trouve dans le CD
fourni avec le matériel
TOUCHE D’ACCÈS AU
MENU LE LONG DU CÂBLE
DE LA CAMÉRA
HAUT
BAS
DROITE
GAUCHE SET
ATTENTION : en cas d’absence d’images sur le dispositif (écran ou DVR) branché, s’assurer
que la sortie vidéo sélectionnée est celle prévue par le dispositif.
Dans le cas où il s’avérerait impossible de visualiser les images sur un DVR, aussi bien avec
entrées AHD et CVBS, procéder comme suit :
1. Maintenir une unique caméra branchée sur le canal 1 du DVR.
2. Appuyer pendant quelques secondes sur le bouton à droite et à gauche jusqu’à ce
que l’image apparaisse.
3. Si l’image n’apparaît pas, appuyer sur le bouton vers le bas et contrôler le type
d’entrée sélectionnée dans le menu du DVR.

10 DS1092-198
INSTALACIÓN
1. Antes de empezar a cablear, asegúrese de que todos los equipos que va a conectar están
apagados.
2. Desatornille la base de fijación de la visera de protección para separar la cámara (ver figura).
3. Fije la base a la superficie mediante los 4 tornillos. Si prevé hacer pasar los cables de conexión del
cuerpo de la cámara por el exterior, utilice la ranura existente en el soporte para evitar pellizcar el
cable entre la base y la pared.
4. Coloque el cuerpo del domo sobre la base de fijación y atornille el anillo de bloqueo a la base sin
apretarlo completamente.
5. Ajuste la inclinación de la cámara para cubrir la zona que se desea vigilar.
6. Asegure el anillo de bloqueo a la base de la cámara.
7. Conecte la salida de vídeo de la cámara al equipo previsto.
8. Encienda la cámara. Ajuste la óptica para tomar la imagen deseada.
9. Gire el tornillo de ajuste VARIFOCAL (C) en sentido horario o antihorario, para acercar o alejar el
objeto.
10. Gire el tornillo de ajuste de enfoque (D) en sentido horario o antihorario, para acercar o alejar el
punto de enfoque.
ESPAÑOL
Ajuste de enfoque Ⓓ
A
juste VARIFOCAL Ⓒ
N ∞
T W
BASE DE FIJACIÓN
CUERPO DE LA
CÁMARA
PROTECCCIÓN
DEL DOMO
ANILLO DE BLOQUEO

DS1092-198 11
CARACTERÍSTICAS DE FUNCIONAMIENTO
SELECCIÓN DE LA SALIDA DE VÍDEO
La cámara 1092/272 tiene 3 salidas de vídeo diferentes, siempre por conector BNC:
•Salida de vídeo de alta definición AHD (Analog High Definition)
•Salida de vídeo CVBS entrelazada
•Salida de vídeo en modo COMET
Si pulsa el botón de acceso al menú a la DERECHA durante unos segundos, seleccionará la salida de
vídeo AHD. Si lo pulsa durante unos segundos a la IZQUIERDA, seleccionará la salida de vídeo CVBS.
Se puede elegir la norma de vídeo (PAL o NTSC) para todas las salidas de vídeo, no solo desde el menú
en pantalla (OSD), sino también pulsando el botón hacia ABAJO durante unos segundos. Al pulsar el
botón, se va alternando entre PAL y NTSC.
Puede introducir el modo de vídeo COMET si selecciona una opción en el menú OSD (menú ADJUST), y
la señal de vídeo es CVBS.
NOTA: la opción COMET sólo está disponible para la salida de vídeo CVBS.
Por tanto, la presencia o no de esta opción indica si la cámara está utilizando la salida de vídeo CVBS o
AHD.
UTILIZACIÓN DEL MENÚ
La cámara Ref. 1092/272 dispone de un menú de varios niveles para
habilitar, deshabilitar o cambiar la configuración de la cámara.
Para acceder al menú principal, mientras la cámara esté encendida y funcionando, presione el botón de
ajuste del cable de conexión de la cámara.
eNota: El botón de activación del menú OSD es de tipo joystick para realizar las operaciones
más fácilmente.
DESCRIPCIÓN DEL SISTEMA DE MENÚS
Tras pulsar el botón central para entrar en el menú, se mostrará la primera pantalla.
Puede seleccionar los elementos mostrados pulsando el botón hacia abajo.
Una vez seleccionado el elemento deseado, para cambiar el parámetro pulse el botón derecho y elija entre
las opciones existentes, que se muestran al pulsar varias veces el botón.
Al seleccionar el elemento asociado con el símbolo o podrá acceder al siguiente submenú, donde
podrá realizar otros cambios.
Para salir del menú o del submenú y confirmar los cambios realizados, seleccione EXITSAVE&END y
pulse el botón central.
Para mayores ahondamientos hacer referencia al manual de instrucciones en el CD suministrado
con el producto
BOTÓN DE ACCESO AL
MENÚ EN EL CABLE DE LA
CÁMARA
ARRIBA
ABAJO
DERECHAIZQUIERDA
A
JUSTE
ADVERTENCIA: si no hay vídeo en el equipo conectado (monitor o DVR), compruebe que la
salida de vídeo seleccionada coincide con la seleccionada en el equipo.
Si no hay imagen en un DVR con entradas AHD y CVBS, siga los siguientes pasos:
1. Deje una única cámara conectada al canal 1 del DVR
2. Pulse el botón durante unos segundos a DERECHA e IZQUIERDA hasta que la
imagen aparezca en pantalla
3. Si sigue sin haber imagen, pulse el botón hacia ABAJO y verifique el tipo de entrada
seleccionada en el menú del DVR

12 DS1092-198
DS1092-198
A
rea tecnica
servizio clienti +39. 011.23.39.810
http://www.urmet.com
e-mail: [e-mail]
MADE IN CHINA
Prodotto in Cina su specifica URMET
Made in China to URMET specification
URMET S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39. 011.24.00.000 (RIC.AUT.)
Fax [phone] - 323
