urmet domus 1092/277HZ User manual

DS1092-245A
BALL CAMERA AHD 1080P DAY & NIGHT
OTTICA VARIFOCAL 2.8-12MM AUTOFOCUS
1080P AHD DAY & NIGHT BALL CAMERA
2.8-12MM AUTOFOCUS VARIFOCAL LENS BUILT-IN
1080P AHD TAG & NACHT KUGELKAMERA
VARIFOKUSOBJEKTIV 2,8-12 MM AUTOFOCUS
CAMÉRA MINI-DÔME AHD 1080P DAY & NIGHT
OPTIQUE VARIFOCAL 2.8-12 mm AUTOFOCUS
CÁMARA DOMO DÍA/NOCHE AHD 1080P
CON LENTE VARIFOCAL 2,8-12 MM AUTOFOCUS INTEGRADA
Sch./Ref./Typ/Réf. 1092/277HZ
GUIDA RAPIDA
QUICK GUIDE
SCHNELLANLEITUNG
GUIDE RAPIDE
GUÍA RÁPIDA
Mod.
1092

2DS1092-24°5
INSTALLAZIONE
1. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.
2. Svitare la base di fissaggio dalla ghiera di blocco per scorporare la telecamera come in figura.
3. Fissare la base alla superficie per mezzo di 4 viti. Se non si prevede la posa dei cavi di collegamento
a scomparsa, utilizzare l’asola presente sulla base per far fuoriuscire i cavi di collegamento presenti
sul corpo della telecamera senza pizzicarli compromettendone il corretto funzionamento.
4. Avvicinare la calotta di protezione alla base di fissaggio e avvitare senza serrare la ghiera di blocco
alla base di fissaggio.
5. Regolare l’inclinazione della telecamera rispetto al punto di ripresa delle immagini desiderato.
6. Avvitare saldamente la ghiera di blocco alla base della telecamera
7. Collegare l’uscita video all’utilizzatore previsto.
8. Alimentare la telecamera.
ITALIANO
BASE DI FISSAGGIO
CORPO TELECAMERA
CALOTTA DI
PROTEZIONE
GHIERA DI BLOCCO

DS 1092-245A 3
COMANDI E REGOLAZIONI
SELEZIONE DELLE REGOLAZIONI E DELL’USCITA VIDEO
La telecamera 1092/277HZ ha la possibilità di utilizzare 3 diverse uscite video, sempre sullo stesso
connettore BNC:
•Uscita video ad alta definizione 1080P AHD (Analog High Definition)
•Uscita video interlacciata standard CVBS
•Uscita video in modalità COMET
La pressione del tasto centrale al CENTRO consente di accedere al menu OSD della telecamera.
La pressione del tasto verso DESTRA o SINISTRA consente di modificare il fuoco della telecamera.
La pressione del tasto verso il BASSO o ALTO consente di modificare lo zoom della telecamera.
Gli standard CVBS e AHD sono selezionabili tramite pressione prolungata del tasto al CENTRO. Il
comando seleziona alternativamente gli standard CVBS e AHD.
L’uso della modalità video COMET viene ottenuta, con il segnale video in CVBS, tramite selezione di
un’opzione del menu OSD (menu ADJUST).
NOTA BENE: l’opzione COMET è presente solo con l’uscita video CVBS.
La presenza o assenza di questa opzione indica perciò se la telecamera sta utilizzando l’uscita video
CVBS o l’uscita video AHD.
TASTO DI ACCESSO AL
MENU LUNGO IL CAVO
DELLA TELECAMERA
ALTO
BASSO
DESTRA
SINISTRA SET

4DS1092-24°5
UTILIZZO DEL MENU
La telecamera 1092/277HZ utilizza un menù a più livelli che consente di abilitare/disabilitare o variare le
impostazioni.

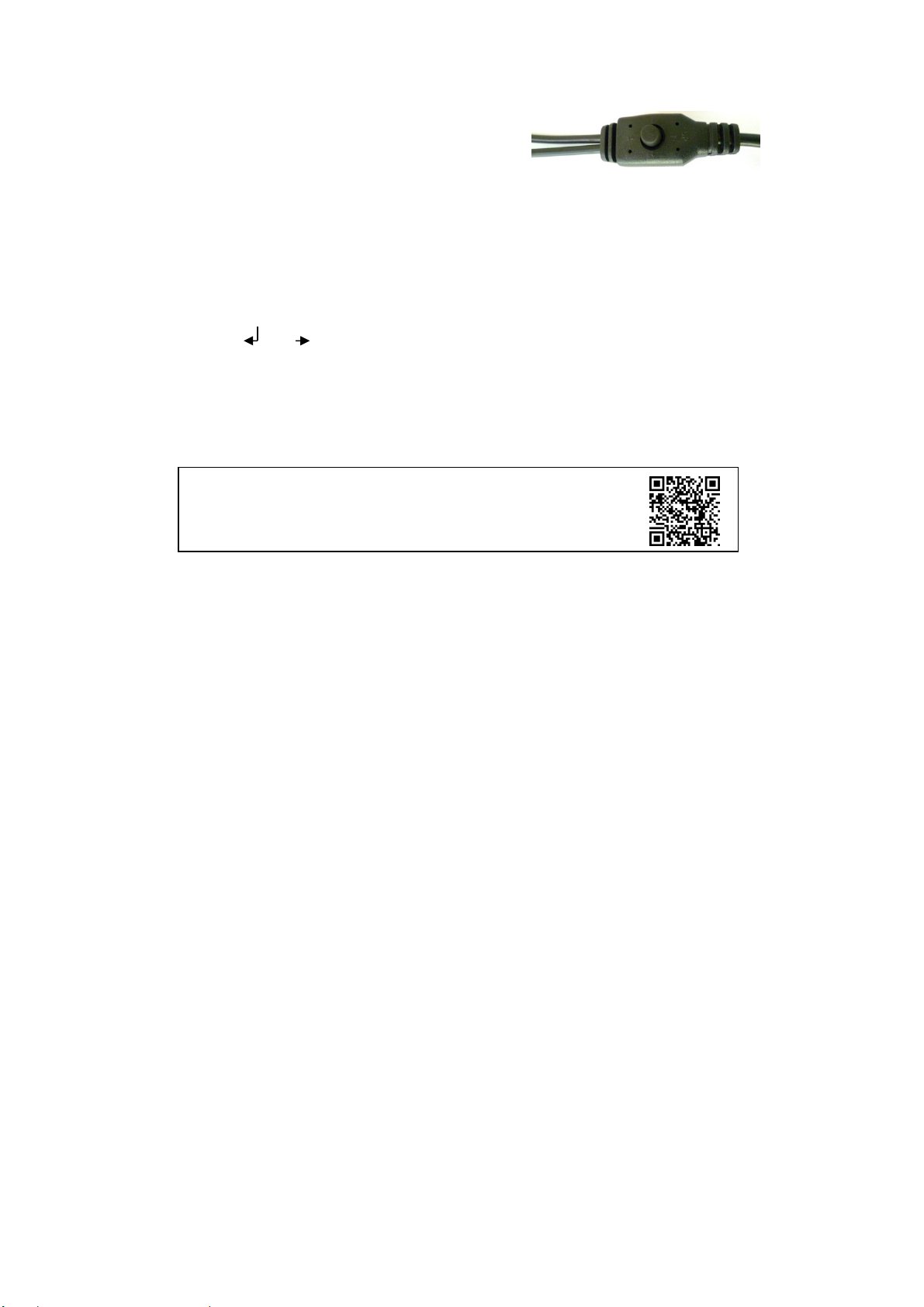

Per accedere al menù principale è necessario, a telecamera accesa e funzionante, agire sul tasto di
regolazione posto sul cavo di collegamento della microcamera.
ÚNota Bene
Il pulsante di attivazione del menù OSD è di tipo joystick per
agevolare le operazioni di selezione.
DESCRIZIONE DEL SISTEMA DEI MENU
Una volta impartito il comando di accesso al menu premendo il tasto al centro, apparirà a monitor la
finestra iniziale di accesso.
È possibile selezionare le voci visualizzate premendo il tasto verso il basso.
Una volta selezionata la voce di interesse, è possibile variare il parametro premendo il tasto verso destra
scegliendo fra le opzioni disponibili visualizzabili premendo ripetutamente il tasto.
Il simbolo o indica che selezionando la voce ad esso abbinata si accederà ad un successivo
sottomenu nel quale sarà possibile eseguire ulteriori variazioni.
Per confermare le variazioni effettuate e uscire dai menu o dai sottomenu, selezionare la voce EXITÆ
SAVE&END e premere il tasto centrale.
Per ripristinare la configurazione di fabbrica selezionare la voce EXIT ÆRESET e premere il tasto
centrale.
Guida rapida e manuale completo del dispositivo sono disponibili al seguente
indirizzo:
Guida rapida e manuale completo sono altrsi disponibili per il DOWNLOAD dal sito URMET nella sezione
LIBRETTI DI ISTRUZIONE

DS 1092-245A 5
INSTALLATION
1. Before starting to wire, make sure that all the units to be connected are OFF.
2. Unscrew the fixing base from the ring lock to separate the camera, as in figure.
3. Fix the base to the surface with 4 screws. If it is not planned an hidden installation of connection
cables, use the slot present on the base to draw out the connection cables present on the camera
body, without pinching them, in order to avoid malfunction.
4. Bring the cover near the fixing base and screw the ring lock to the fixing base without tightening.
5. Adjust the camera slant as regards the desired image capture point.
6. Screw tightly the ring lock to the camera base.
7. Connect the video output to the selected user device.
8. Power the camera.
ENGLISH
FIXING BASE
BODY CAMERA
PROTECTIVE
DOME
RING LOCK

6DS1092-24°5
OPERATING FEATURES
TO SELECT THE REGULATIONS AND THE VIDEO OUTPUT
The 1092/277HZ camera may use 3 different video outputs, which are on the same BNC connector:
•High-definition 1080P AHD (Analog High Definition) video output
•CVBS standard interlaced video output
•Video output in COMET mode
Press the central button IN THE CENTRE to access the OSD menu of the camera.
Press the button RIGHTWARDS OR LEFTWARDS to change the camera focus.
Press the button UPWARDS OR DOWNWARDS to change the camera zoom.
CVBS and AHD standards can be selected by holding the button pressed in the CENTRE. The control
alternatively selects the CVBS and AHD standards.
Use of the COMET video mode can be selected with the CVBS video signal by means of an option in the
OSD menu (ADJUST menu).
PUSH BUTTON TO ACCESS
TO THE MENU ALONG THE
CAMERA CABLE
UP
DOWN
RIGHT
LEFT SET

DS 1092-245A 7
NOTE: COME option is available only with the CVBS video output.
The presence or absence of this option therefore permits to identify if the camera is using the CVBS or
AHD video output.
Quick guide and complete user manual of the product are available
at the following link
Quick guide and complete user manual of the product are also available for DOWNLOAD from the URMET
website under the section USER MANUALS.

8DS1092-24°5
INSTALLATION
1. Stellen Sie vor der Installation sicher, dass alle anzuschließenden Einheiten nicht versorgt werden.
2. Die Befestigungsbasis vom Arretierring losschrauben, um die Kamera wie in der Abbildung ersichtlich
zu zerlegen.
3. Die Basis mit 4 Schrauben an der Fläche befestigen. Falls keine verdeckte Verlegung der
Anschlusskabel vorgesehen ist, das an der Basis vorhandene Langloch für den Austritt der am
Kameragehäuse vorhandenen Anschlusskabel verwenden. Darauf achten, dass sie nicht
eingeklemmt werden, damit die korrekte Funktion nicht beeinträchtigt wird.
4. Die Schutzhaube an die Befestigungsbasis heranführen und anschrauben, ohne den Arretierring an
der Befestigungsbasis festzuziehen.
5. Die Neigung der Kamera in Bezug auf den gewünschten Aufnahmepunkt der Bilder einstellen.
6. Den Arretierring gut an der Kamerabasis festschrauben.
7. Den Videoausgang an den vorgesehenen Verwender anschließen.
8. Die Kamera mit Strom versorgen.
DEUTSCH
BEFESTIGUNGSBASIS
KAMERAGEHÄUSE
SCHUTZKAPPE
ARRETIERRING

DS 1092-245A 9
STEUERUNGEN UND EINSTELLUNGEN
AUSWAHL DES VIDEOAUSGANGS UND STEUERUNGEN
Die Kamera 1092/277HZ bietet Ihnen die Möglichkeit, 3 verschiedene Videoausgänge mit demselben
BNC-Steckverbinder zu verwenden:
•Hochauflösender 1080P AHD-Videoausgang (Analog High Definition)
•Interlaced Standard-Videoausgang CVBS
•Videoausgang im COMET-Modus
Das Betätigen der Taste in der MITTE gestattet den Zugriff auf das OSD-Menü der Kamera.
Das Betätigen der Taste nach RECHTS oder LINKS gestattet das Ändern der Scharfeinstellung der
Kamera.
Das Betätigen der Taste nach UNTEN oder OBEN gestattet das Ändern des Zooms der Kamera.
Die Standardausgänge CVBS und AHD können durch langes Betätigen der Taste in der MITTE
ausgewählt werden. Es wird abwechselnd der Standard CVBS und AHD ausgewählt.
Die Verwendung des COMET-Modus wird bei Videosignal in CVBS durch Auswahl einer Option des OSD-
Menüs aktiviert (Menü ADJUST).
HINWEIS: Die Option COMET liegt nur mit dem CVBS-Videoausgang vor.
Das Vorhandensein bzw. Nichtvorhandensein dieser Option zeigt demnach an, ob die Kamera den CVBS-
Videoausgang oder den AHD-Videoausgang verwendet.
TASTE FÜR DEN
MENÜZUGRIFF LÄNGS DES
KAMERAKABELS
OBEN
UNTEN
RECHTS
LINKS SET

10 DS1092-24°5
VERWENDUNG DES MENÜS
Bei der Kamera 1092/277HZ kommt ein Menü mit mehreren Ebenen zur Anwendung, über das die
Einstellungen aktiviert/deaktiviert oder geändert werden können.
Für den Zugriff auf das Hauptmenü muss die am Anschlusskabel der Mikrokamera angebrachte
Einstelltaste bei eingeschalteter und funktionsfähiger Kamera
betätigt werden.
ÚHinweis
Um die Auswahlvorgänge zu erleichtern, handelt es sich bei der Aktivierungstaste des OSD-Menüs um
eine Joystick-Taste.
BESCHREIBUNG DES MENÜ-SYSTEMS
Nachdem Sie den Befehl für den Zugriff auf das Menü durch Drücken der in der Mitte befindlichen Taste
erteilt haben, erscheint das Ausgangsfenster für den Zugriff.
Die angezeigten Optionen können ausgewählt werden, indem Sie die Taste nach unten drücken.
Nach Auswahl des gewünschten Stichpunktes besteht die Möglichkeit, den Parameter zu ändern, indem
die Taste nach rechts gedrückt wird. Sie haben die Auswahl aus verfügbaren Optionen, die durch
wiederholtes Drücken der Taste angezeigt werden.
Das Symbol oder gibt an, dass man bei Auswahl des damit verbundenen Stichpunktes auf ein
nachfolgendes Untermenü zugreift, das die Ausführung weiterer Änderungen ermöglicht.
Zum Bestätigen der vorgenommenen Änderung und zum Verlassen der Menüs oder der Untermenüs den
Stichpunkt EXIT ÆSAVE&END auswählen und die mittlere Taste drücken.
Zum Zurücksetzen auf die Werkskonfiguration den Stichpunkt EXIT ÆRESET auswählen und die mittlere
Taste drücken.
Die Schnellanleitung, sowie die komplette Bedienungsanleitung stehen
unter dem folgenden Link zur Verfügung:
Die Schnellanleitung, sowie die komplette Bedienungsanleitung stehen außerdem im Bereich DOWNLOAD
auf der URMET Homepage in der Sektion USER MANUALS zur Verfügung (Die Webseite wird in Englisch
dargestellt).

DS 1092-245A 11
INSTALLATION
1. Avant de procéder à l’installation, s’assurer qu’aucune des unités à brancher n’est alimentée.
2. Dévisser la base de fixation de la bague de blocage pour démonter la caméra comme indiqué sur la
figure.
3. Fixer la base à la surface au moyen de 4 vis. Si la pose de câbles de branchement enfouis n’est pas
prévue, utiliser l’ouverture présente à la base pour faire sortir les câbles de branchement présents sur
le corps de la caméra sans les écraser pour ne pas compromettre le bon fonctionnement.
4. Approcher la calotte de protection de la base de fixation et visser la bague de blocage à la base de
fixation (sans serrer).
5. Régler l’inclinaison de la caméra pour l’orienter de façon à obtenir les images voulues.
6. Visser à fond la bague de blocage à la base de la caméra.
7. Brancher la sortie vidéo au dispositif prévu.
8. Alimenter la caméra.
BASE DI FISSAGGIO
CORPS CAMÉRA
CALOTTE DE
PROTECTION
BAGUE DE BLOCAGE
FRAN
Ç
AIS

12 DS1092-24°5
COMMANDES ET RÉGLAGES
SÉLECTION DE LA SORTIE VIDÉO ET DE LES RÉGLAGES
La caméra 1092/277HZ permet d’utiliser 3 sorties vidéo différentes sur le même connecteur BNC :
•Sortie vidéo à haute définition 1080P AHD (Analog High Definition)
•Sortie vidéo interface standard CVBS
•Sortie vidéo en modalité COMET
L’action sur la touche au CENTRE permet d’accéder au menu OSD de la caméra.
L’action sur la touche à DROITE ou GAUCHE permet de modifier la mise au point de la caméra.
L’action sur la touche vers le BAS ou le HAUT permet de modifier le zoom de la caméra.
Les standards CVBS et AHD peuvent être sélectionnés en maintenant la touche au CENTRE enfoncée
plus longtemps. La commande sélectionne alternativement les standards CVBS et AHD.
L’utilisation de la modalité vidéo COMET est possible, le signal vidéo en CVBS, en sélectionnant une
option du menu OSD (menu ADJUST).
NB : l’option COMET est présente uniquement avec la sortie vidéo CVBS.
La présence ou l’absence de cette option indique par conséquent que la caméra utilise la sortie vidéo
CVBS ou la sortie vidéo AHD.
TOUCHE D’ACCÈS AU
MENU LE LONG DU CÂBLE
DE LA CAMÉRA
HAUT
BAS
DROITE
GAUCHE SET

DS 1092-245A 13
UTILISATION DU MENU
La caméra 1092/277HZ utilise un menu à plusieurs niveaux qui permet d’activer/désactiver les réglages
ainsi que de les modifier.
Pour accéder au menu principal, il est nécessaire, alors que la caméra est allumée et en marche,
d’appuyer sur le bouton de réglage présent sur le câble de
branchement de la micro-caméra.
ÚNota bene
Le bouton d’activation du menu OSD est de type joystick pour faciliter les opérations de sélectionner.
DESCRIPTION DU SYSTÈME DES MENUS
Une fois la commande d’accès au menu transmise, en appuyant sur la touche centrale, la fenêtre initiale
d’accès s’affiche sur l’écran.
Il est possible de sélectionner les options visualisées en appuyant sur la touche vers le bas.
Une fois l’option voulue sélectionnée, il est possible de modifier le paramètre en appuyant sur la touche
vers la droite à plusieurs reprises jusqu’à ce que soit sélectionnée l’option voulue parmi toutes les options
disponibles.
Le symbole ou indique qu’en sélectionnant l’option qui lui est associée, l’on accède ensuite à un
sous-menu qui permet d’effectuer d’autres modifications.
Pour confirmer les modifications apportées et pour quitter les menus ou les sous-menus, sélectionner
l’option EXIT ÆSAVE&END et appuyer sur la touche centrale.
Pour rétablir la configuration par défaut, sélectionner l’option EXIT ÆRESET et appuyer sur la touche
centrale.
Le guide rapide et le manuel d'utilisation complet du produit sont disponibles
sur le lien suivant
Guide rapide et manuel d'utilisation complet du produit sont également disponibles en téléchargement
(DOWNLOAD) à partir du site Web URMET dans la section USER MANUALS (Le site web est en anglais).

14 DS1092-24°5
INSTALACIÓN
1. Antes de empezar a cablear, asegúrese de que todos los equipos que va a conectar están
apagados.
2. Desatornille la base de fijación de la visera de protección para separar la cámara (ver figura).
3. Fije la base a la superficie mediante los 4 tornillos. Si prevé hacer pasar los cables de conexión del
cuerpo de la cámara por el exterior, utilice la ranura existente en el soporte para evitar pellizcar el
cable entre la base y la pared.
4. Coloque el cuerpo del domo sobre la base de fijación y atornille el anillo de bloqueo a la base sin
apretarlo completamente.
5. Ajuste la inclinación de la cámara para cubrir la zona que se desea vigilar.
6. Asegure el anillo de bloqueo a la base de la cámara.
7. Conecte la salida de vídeo de la cámara al equipo previsto.
8. Encienda la cámara.
ESPAÑOL
BASE DE FIJACIÓN
CUERPO DE LA
CÁMARA
PROTECCCIÓN
DEL DOMO
ANILLO DE BLOQUEO

DS 1092-245A 15
CARACTERÍSTICAS DE FUNCIONAMIENTO
SELECCIÓN DE LA SALIDA DE VÍDEO Y DE CONTROLES
La cámara 1092/277HZ tiene 3 salidas de vídeo diferentes, siempre por conector BNC:
•Salida de vídeo de alta definición 1080P AHD (Analog High Definition)
•Salida de vídeo CVBS entrelazada
•Salida de vídeo en modo COMET
Pulsando el botón central en el CENTRO se accede al menú OSD de la cámara.
Pulsando el botón hacia la DERECHA o hacia la IZQUIERDA se puede modificar el enfoque de la cámara.
Pulsando el botón hacia ABAJO o hacia ARRIBA se puede modificar el zoom de la cámara.
Los estándares CVBS y AHD se pueden seleccionar pulsando de forma prolongada el botón en el
CENTRO. El mando selecciona, alternativamente, los estándares CVBS y AHD.
El uso del modo vídeo COMET se obtiene, con la señal vídeo en CVBS, mediante la selección de una
opción del menú OSD (menú ADJUST).
NOTA: la opción COMET sólo está disponible para la salida de vídeo CVBS.
Por tanto, la presencia o no de esta opción indica si la cámara está utilizando la salida de vídeo CVBS o
AHD.
BOTÓN DE ACCESO AL
MENÚ EN EL CABLE DE LA
CÁMARA
ARRIBA
ABAJO
DERECHAIZQUIERDA
A
JUSTE

16 DS1092-24°5
UTILIZACIÓN DEL MENÚ
La cámara Ref. 1092/277HZ dispone de un menú de varios niveles para habilitar, deshabilitar o cambiar la
configuración de la cámara.
Para acceder al menú principal, mientras la cámara esté encendida y funcionando, presione el botón de
ajuste del cable de conexión de la cámara.
ÚNota:
•El botón de activación del menú OSD es de tipo
joystick para realizar las operaciones más fácilmente.
DESCRIPCIÓN DEL SISTEMA DE MENÚS
Tras pulsar el botón central para entrar en el menú, se mostrará la primera pantalla.
Puede seleccionar los elementos mostrados pulsando el botón hacia abajo.
Una vez seleccionado el elemento deseado, para cambiar el parámetro pulse el botón derecho y elija entre
las opciones existentes, que se muestran al pulsar varias veces el botón.
Al seleccionar el elemento asociado con el símbolo o podrá acceder al siguiente submenú, donde
podrá realizar otros cambios.
Para salir del menú o del submenú y confirmar los cambios realizados, seleccione EXITÆSAVE&END y
pulse el botón central.
Para restaurar los valores por defecto, seleccione EXIT ÆRESET y pulse el botón central.
La guía rápida y el manual de usuario completo del producto está
disponible en el siguiente link
La guía rápida y el manual de usuario completo del producto también están disponibles para DOWNLOAD
en la página web de URMET bajo la sección USER MANUALS (La página web está en inglés).
DS1092-245A
A
rea tecnica
servizio clienti +39. 011.23.39.810
http://www.urmet.com
e-mail: [e-mail]
MADE IN CHINA
Prodotto in Cina su specifica URMET
Made in China to URMET specification
URMET S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39. 011.24.00.000 (RIC.AUT.)
Fax [phone] - 323
