urmet domus 1033/414 User manual

DS1033-137C LBT20012
SIRENA DA ESTERNO
SIRÈNE EXTÉRIEURE
OUTDOOR SIREN
AUSSENSIRENE
Sch./Ref. 1033/414
MANUALE DI INSTALLAZIONE
NOTICE D'INSTALLATION
INSTALLATION MANUAL
INSTALLATION HANDBUCH
Mod.
1033

2 DS1033-137C
ITALIANO
SOMMARIO
1CARATTERISTICHE GENERALI........................................................................................................3
1.1 GESTIONE ALLARMI................................................................................................................3
2INSTALLAZIONE................................................................................................................................4
3MODULO SIRENA..............................................................................................................................5
3.1 PROGRAMMAZIONI..................................................................................................................5
3.2 PROGRAMMAZIONE TIME OUT SUONATA (A,B)....................................................................6
3.3 RILEVAMENTO ALIMENTAZIONE REMOTA (C)......................................................................6
3.4 PROGRAMMAZIONE RIFERIMENTO INGRESSO “S” (D) ........................................................6
3.5 PROGRAMMAZIONE CONTEGGIO ALLARMI (E)....................................................................6
3.6 PROGRAMMAZIONE FUNZIONE PONTEGGI (F) ....................................................................6
4FUNZIONALITÀ LAMPEGGIATORE ..................................................................................................7
5ACCESSORI ......................................................................................................................................7
5.1 MODULO PROTEZIONI ............................................................................................................7
5.2CONNESSIONI..........................................................................................................................8
6ESEMPIO DI COLLEGAMENTOCON CENTRALE 1067/024..................................................................9
7ESEMPIO DI COLLEGAMENTOCON CENTRALE 1067/032A –052A...................................................10
8ESEMPIO DI COLLEGAMENTO CON CENTRALE 1061/006A........................................................11
9CARATTERISTICHE TECNICHE .....................................................................................................12

DS1033-137C 3
1 CARATTERISTICHE GENERALI
1.1 GESTIONE ALLARMI
La sirena 1033/414 dispone di due ingressi di comando:
AL : comando di allarme (richiuso al positivo = riposo; aperto = allarme)
S : comando di stato impianto (richiuso al riferimento = impianto disattivo; aperto = impianto attivo)
NOTA: In conformità alla norma EN50131-1 non è ammesso l’utilizzo del segnale “S” per cui esso
deve essere richiuso al riferimento. Nel caso si vogliano usare le funzioni accessorie legate allo
stato impianto si perderà la conformità alla norma.
Dopo aver correttamente cablato e richiuso entrambi gli ingressi (funzione di blocco al power-on), la sirena
genera allarme quando viene a mancare il segnale di allarme “AL”, e smette immediatamente al ritorno a
riposo di tale segnale.
Nel caso il segnale di allarme permanga aperto a lungo, interviene il timeout programmato tramite gli
appositi ponticelli che provvede a far cessare la suonata. Bloccato l’allarme, se si usa il segnale di stato
impianto e questo è in condizione di attivo, il flash continua a lampeggiare (ogni 5 s circa). La sirena
permane in tale stato di memorizzazione allarme finché non viene nuovamente tolto il segnale “S” (in
pratica alla successiva attivazione dell’impianto).
NOTA: In caso di batteria bassa (al di sotto della soglia di 11,5V), viene interrotto il lampeggio del
flash per preservare la restante energia a favore dell’allarme acustico.
Per il cablaggio usare del cavo multipolare schermato per antintrusione.
A completare le prestazioni della sirena sono disponibili, tramite appositi ponticelli, due funzioni aggiuntive:
Conteggio allarmi e Funzione Ponteggi (Per dettagli sul funzionamento vedere i paragrafi 3.5 e 3.6).
NOTA: In conformità alla norma EN50131-4 la sirena segnala l’eventuale assenza di alimentazione
remota con una segnalazione sonora e visiva con durata di 90 secondi e di minore intensità
rispetto alla suonata di allarme. La segnalazione viene ripetuta ad ogni riarmo.
In caso di utilizzo della tensione a +14,4V fornita da alcune centrali (tensione che non è tamponata dalla
batteria di centrale in caso di assenza rete) è possibile disabilitare questa funzione per mezzo di un
apposito ponticello, però in tal caso si perde la conformità alla norma.
NOTA: É indispensabile la connessione della batteria tampone in quanto, essendo limitato
l’assorbimento di corrente dalla centrale, senza di essa la sirena non è in grado di suonare
correttamente.

4 DS1033-137C

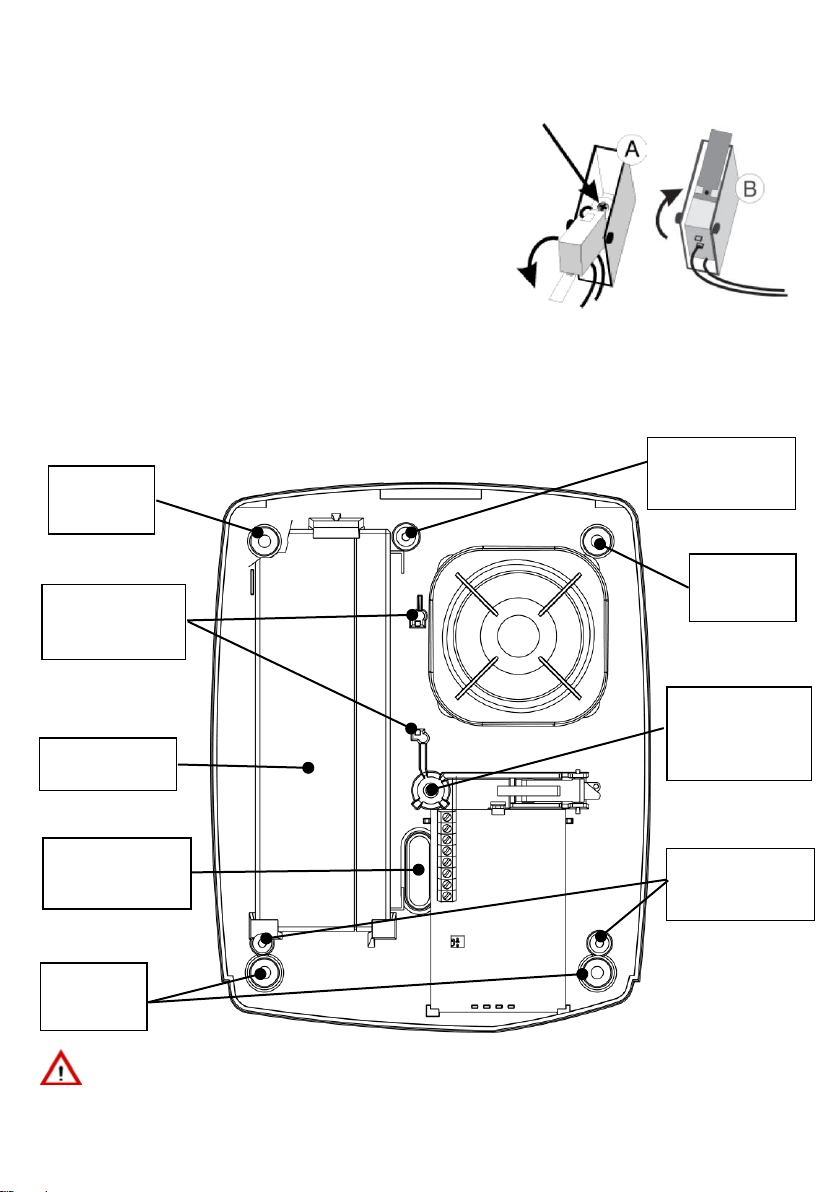

2 INSTALLAZIONE
Aprire la sirena svitando la vite frontale di chiusura.
Fratturare la predisposizione a sfondamento per il
passaggio dei cavi e fissare la sirena al muro
utilizzando i fori previsti;
Effettuare collegamenti e programmazioni; usare del
cavo multipolare schermato per antintrusione.
Sollevare il micro antiapertura/antiasportazione (A)
dopo averlo liberato dal nastro adesivo che lo blocca.
La vite su cui appoggia il micro è tarata in fabbrica
affinché la leva, in presenza del coperchio, chiuda il
contatto. Se così non fosse (per irregolarità del muro
d’appoggio), avvitare o svitare la vite quanto basta.
Richiudere il micro (B).
Inserire la batteria nell’alloggiamento e collegare i faston: filo rosso al positivo, filo nero al
negativo. La sirena effettua il test iniziale (i LED si accendono per un istante e viene emesso un
bip), dopodiché i LED del flash cominciano a lampeggiare. In questa condizione la sirena non suona
(funzione di blocco iniziale). La predisposizione al corretto funzionamento si avrà dopo l’applicazione
dei segnali “AL” e “S”.
Per il cablaggio usare del cavo multipolare schermato per antintrusione.
Foro per
fissaggio
al muro
Foro per
fissaggio
al muro
Predisposizione
per modulo
protezioni
Alloggiamento
batteria
Predisposizione
sfondamento
passaggio cavi
Colonna forata
per fissaggio
gabbia interna
Foro per
fissaggio
al muro
Colonna forata
per fissaggio
coperchio
esterno
Colonne forate
per fissaggio
gabbia interna

DS1033-137C 5

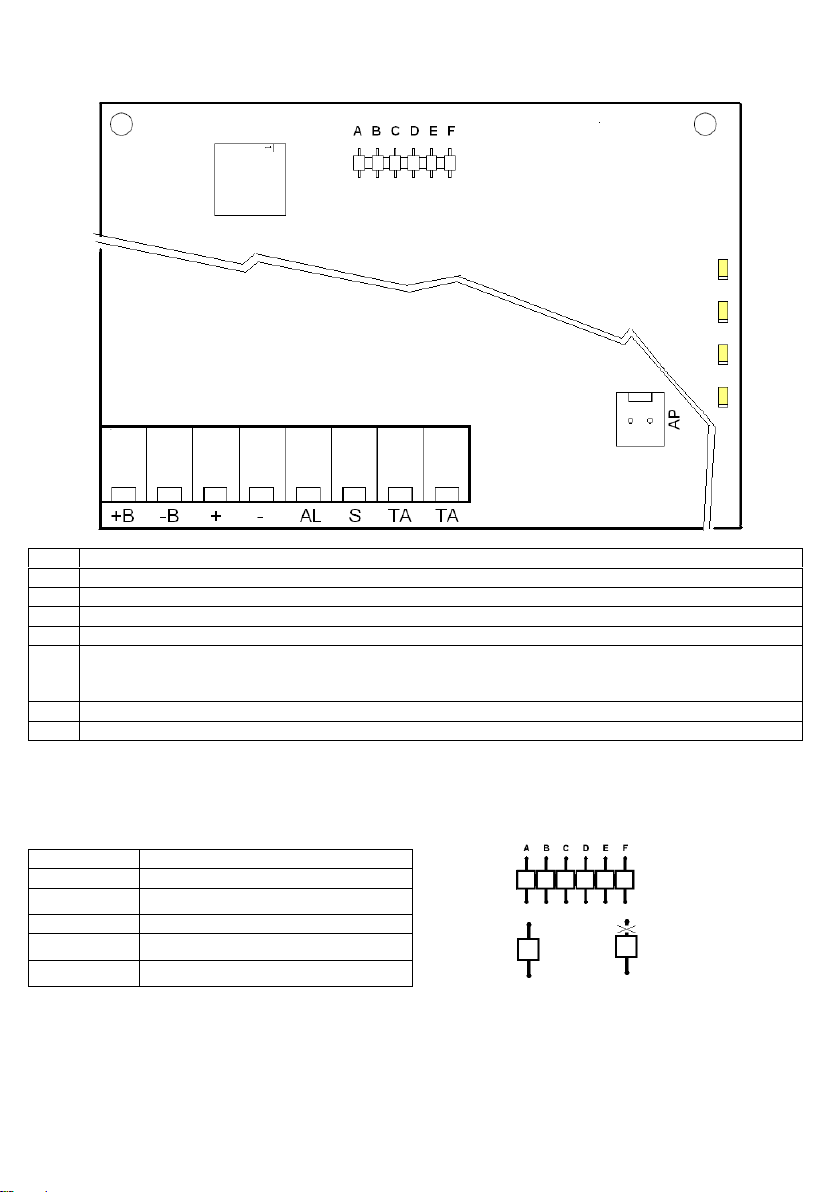

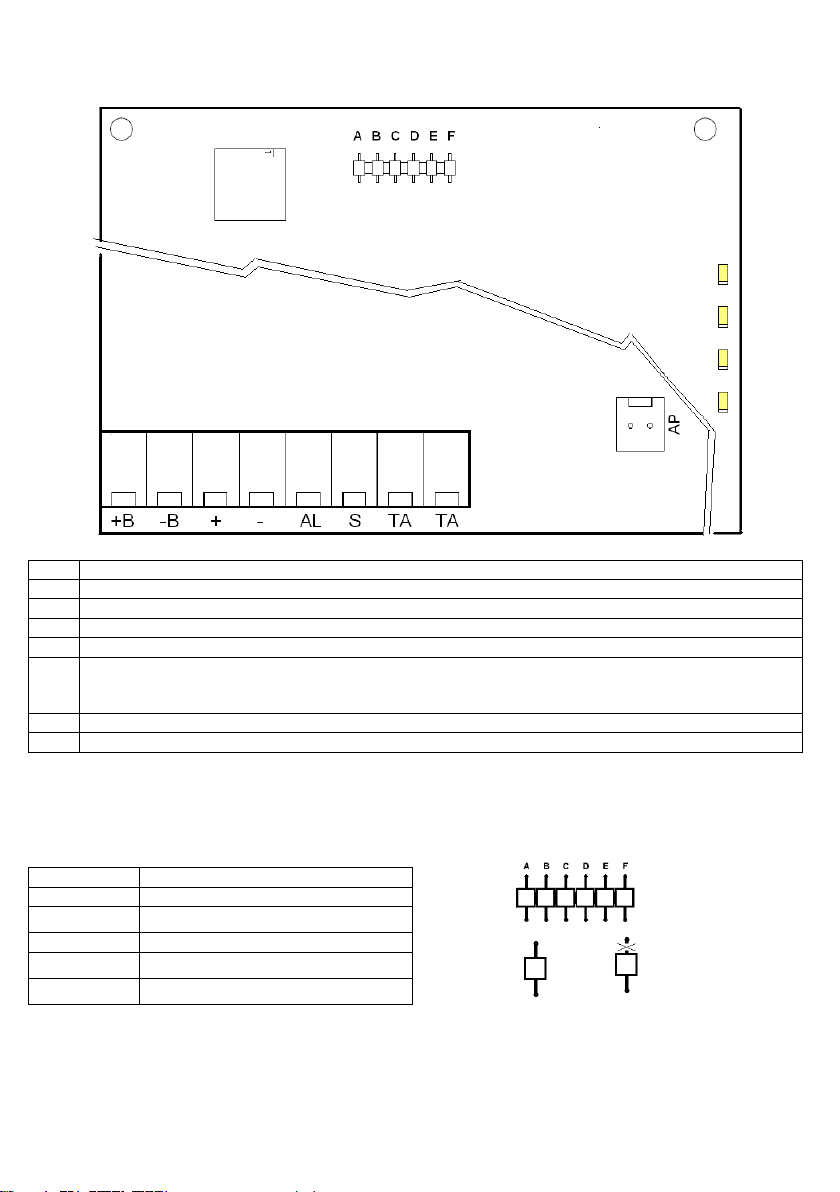

3 MODULO SIRENA
+ B
Positivo batteria (collegato in fabbrica)
- B
Negativo batteria (collegato in fabbrica)
+
Positivo di alimentazione
-
Negativo di alimentazione
AL
Ingresso di allarme riferito a positivo
S
Ingresso di stato impianto. Programmabile riferito a negativo o positivo.
La norma prevede che deve essere collegato al positivo o negativo in funzione della polarizzazione
scelta.
TA
Morsetti di appoggio del contatto TAMPER (normalmente chiuso)
AP
Connettore per la connessione dell’altoparlante
3.1 PROGRAMMAZIONI
Le opzioni della sirena sono programmabili tramite una serie di ponticelli a tagliare, identificabili con le
lettere da “A” a “F”. Evidenziata In grigio è la programmazione di default.
Ponticello
Funzione
A, B
Time-out suonata
C *
Rilevamento alimentazione remota
D
Riferimento ingresso S
E *
Conteggio allarmi
F *
Funzione ponteggi
Il taglio dei ponticelli indicati con l’asterisco (*), fa decadere la conformità alle norme EN50131.
CHIUSO
APERTO

6 DS1033-137C
3.2 PROGRAMMAZIONE TIME OUT SUONATA (A,B)
Questa funzione permette di programmare il ritardo massimo
dopo il quale, perdurando la mancanza del segnale di blocco, la
sirena si arresta autonomamente (funzione utile nel caso di taglio
cavo).
La sirena genererà un nuovo ciclo di allarme con una successiva
mancanza del segnale di blocco.
NOTA: Le norme EN50131-4 non consentono temporizzazioni di allarme superiori a 15 minuti.
3.3 RILEVAMENTO ALIMENTAZIONE REMOTA (C)
In conformità alla norma EN50131-4 la sirena controlla costantemente
la presenza dell’alimentazione proveniente dalla centrale ed in caso
venga a mancare genera una notifica acustica.
Nel caso la sirena sia alimentata da una tensione non tamponata dalla
batteria di centrale, è possibile disabilitare questa funzione onde evitare fastidiose segnalazioni acustiche
ad ogni assenza della rete elettrica.
NOTA: Ai fini della conformità alla norma EN50131-4 tale funzione deve essere lasciata attiva.
3.4 PROGRAMMAZIONE RIFERIMENTO INGRESSO “S” (D)
Questa funzione permette di programmare il riferimento dell’ingresso S
a negativo o a positivo.
3.5 PROGRAMMAZIONE CONTEGGIO ALLARMI (E)
Questa funzione permette di abilitare un numero max di 5 allarmi
nell'arco delle 24h, oppure permette di escludere il conteggio, vale a
dire che ad ogni assenza del blocco si genererà allarme.
Un allarme viene considerato tale solo se di durata superiore a 24 secondi.
Il conteggio si resetta ad ogni disattivazione dell'impianto oppure ogni 24h.
NOTA: Funzione non ammessa dalle norme EN50131; se viene abilitata l'opzione di conteggio allarmi è
indispensabile il collegamento del segnale “S”.
3.6 PROGRAMMAZIONE FUNZIONE PONTEGGI (F)
Questa funzione attiva il lampeggio del flash (un doppio lampeggio ogni
2,5 s) ad impianto attivo (cioè quando non è presente il segnale sul
morsetto S).
NOTA: Funzione non ammessa dalle norme EN50131; se viene
abilitata la funzione ponteggi, è indispensabile il collegamento del
segnale “S”.
ATTENZIONE: in caso di batteria bassa il lampeggio del flash si disattiva se la sirena non è alimentata, al
fine di preservare la carica residua.
A
B
Time-out suonata
CH.
CH.
3 minuti
CH.
AP.
6 minuti
AP.
CH.
9 minuti
AP.
AP.
15 minuti
C
Rilev. Alim. remota
CH.
Abilitato
AP.
Disabilitato
D
Riferim. Ingresso S
CH.
A negativo
AP.
A positivo
E
Conteggio allarmi
CH.
Disabilitato
AP.
Abilitato
F
Funzione ponteggi
CH.
Disabilitata
AP.
Abilitata

DS1033-137C 7
4 FUNZIONALITÀ LAMPEGGIATORE
Sulle sirene 1033/414 è incorporato un lampeggiatore in tecnologia LED, che unisce una maggiore durata a
consumi ridotti, permettendo una maggiore autonomia della batteria.
Il flash lampeggia con cadenza di 1 secondo durante l’allarme. Se si usa l’ingresso “S” (decade la
conformità alle norme EN50131) lampeggia con cadenza di 5 secondi dopo l’allarme ad indicare la
memoria allarme. Inoltre, se attivata la funzione ponteggi, effettua un doppio lampeggio con cadenza di 2,5
secondi ad indicare lo stato di impianto attivo.
Quando la batteria scende al di sotto della soglia di 11,5V ogni lampeggio viene interrotto per preservare la
restante carica della batteria.

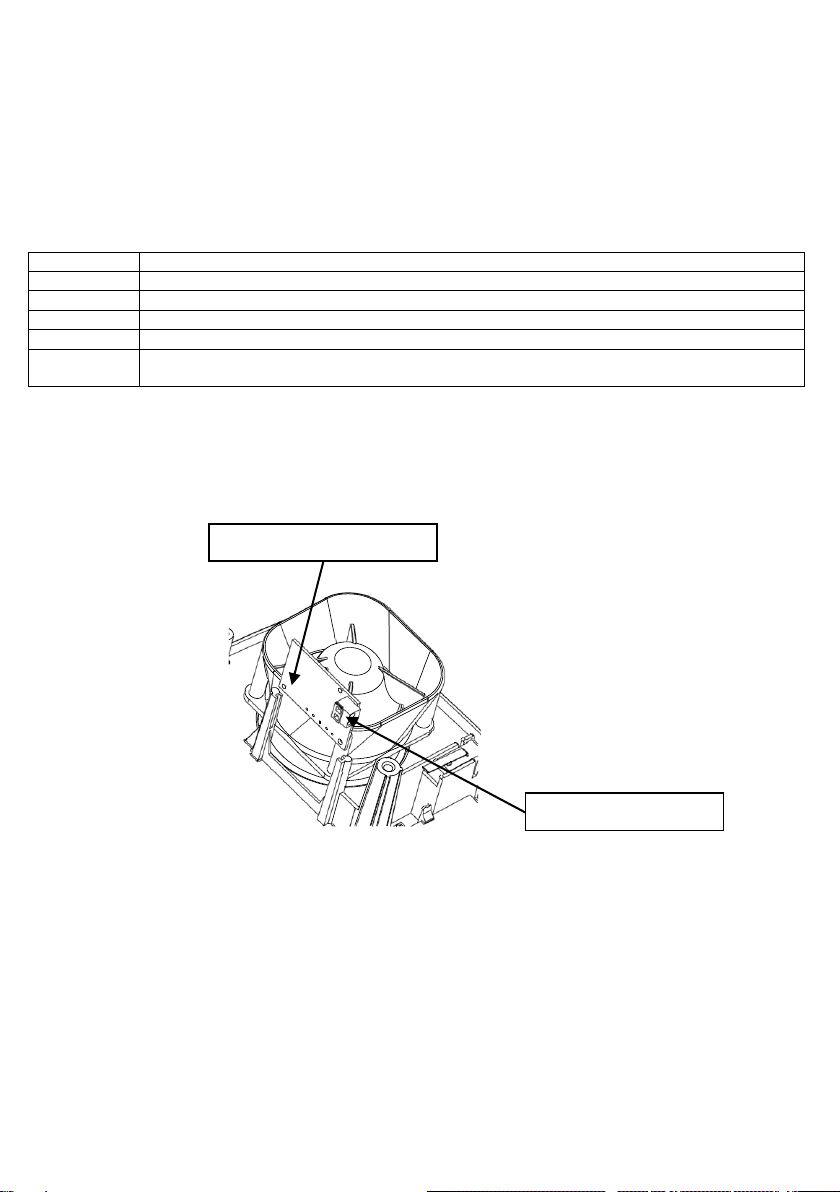

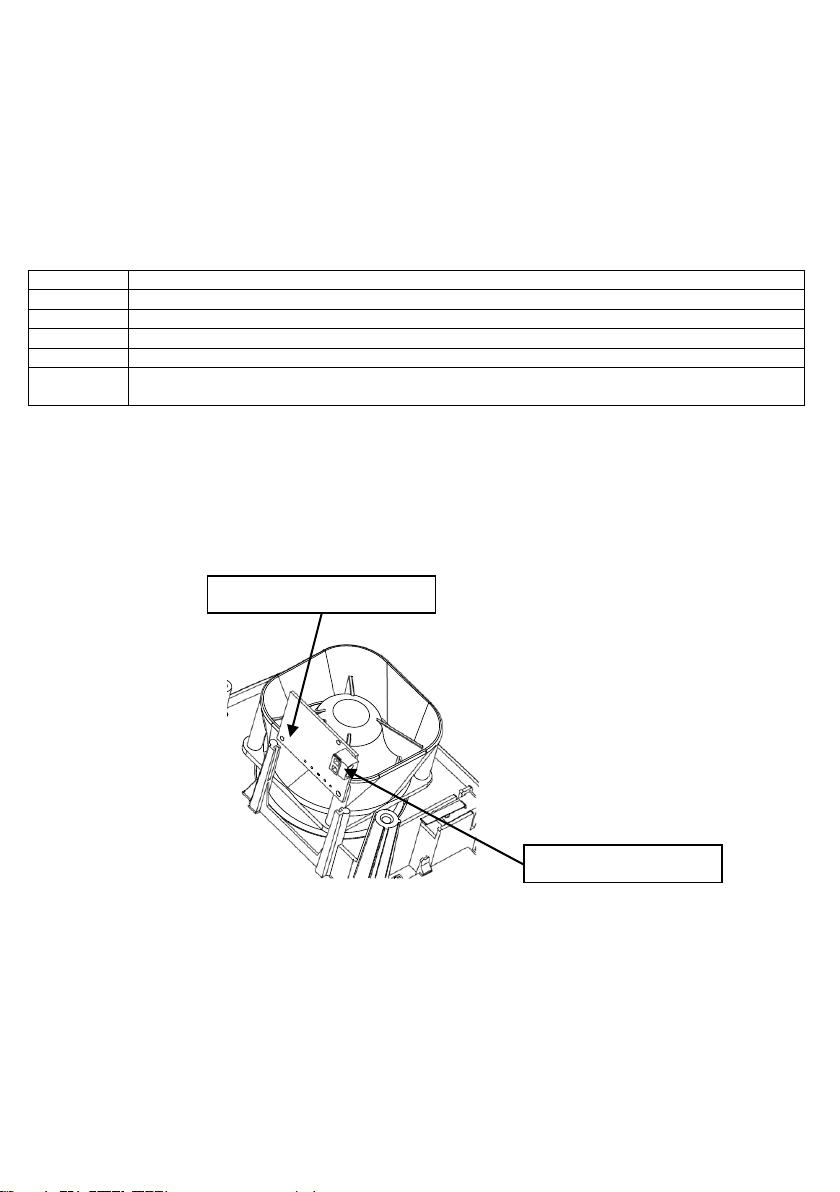

5 ACCESSORI
Le sirene 1033/414 possono essere equipaggiate con due accessori opzionali:
Gabbia interna in lamiera 8/10 zincata.
Modulo protezioni aggiuntive gestito da microprocessore che è in grado di rilevare tentativi di
manomissione con schiuma e attacchi termici (soglia fissa in combinazione con analisi
termovelocimetrica).
ATTENZIONE: Il modulo protezione deve essere utilizzato esclusivamente con la gabbia interna.

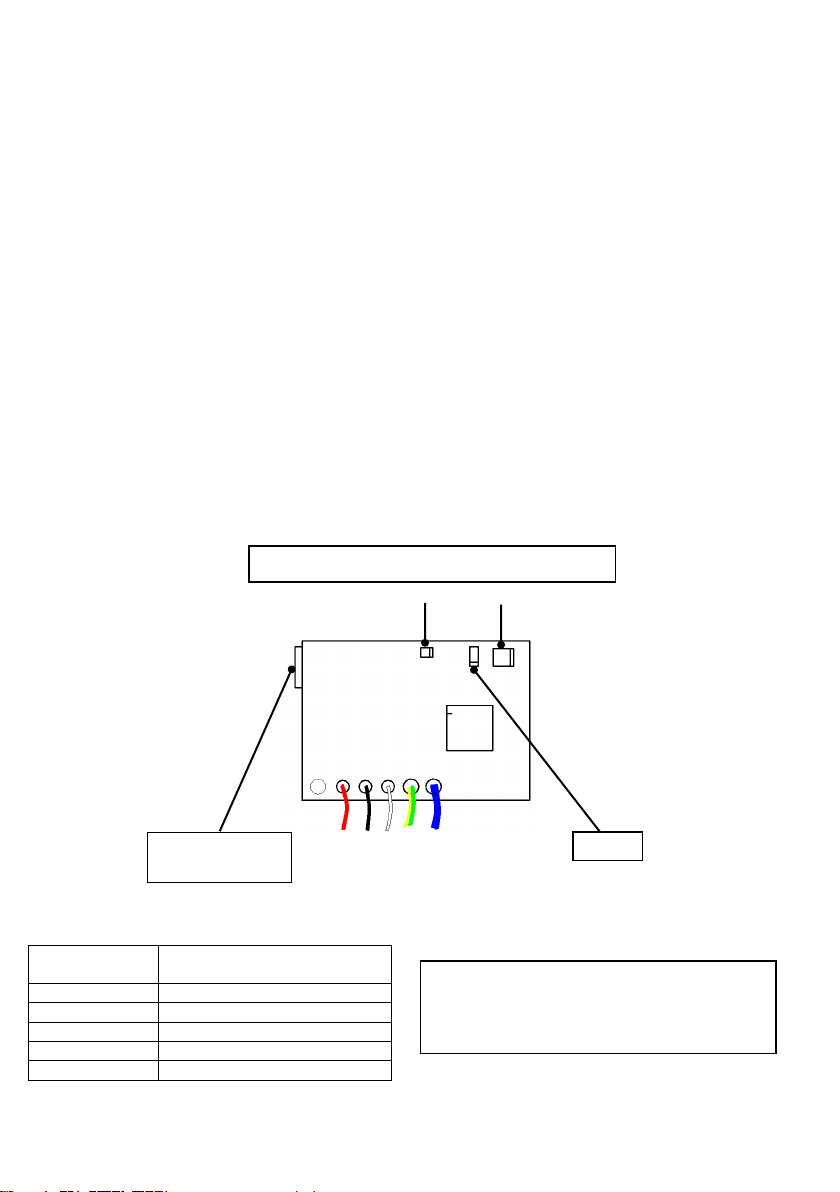

5.1 MODULO PROTEZIONI
Sul modulo protezioni è presente un LED verde che provvede a fornire due segnalazioni:
Indicazione di allarme sabotaggio (contemporaneo all’apertura del contatto d’uscita);
Memoria di allarme o guasto locale (della prima anomalia riscontrata in ordine cronologico)
mediante lampeggi differenziati.
Numero
di lampeggi
Significato
1
Allarme antischiuma
2
Allarme antiperforazione
3
Allarme termovelocimetrico
4
Guasto antischiuma
5
Guasto termovelocimetrico
Elementi TX e RX della protezione antischiuma
BIANCO
GIAALO-VERDE
NERO
ROSSO
BLU
LED
TX
RX
Contatto
Tamper
In conformità alle norme EN50131-4 l’uscita
(Contatto Tamper) del modulo protezioni va
connessa in serie al contatto anti-manomissione
oppure ad un ingresso di tipo “24h” in centrale.

8 DS1033-137C

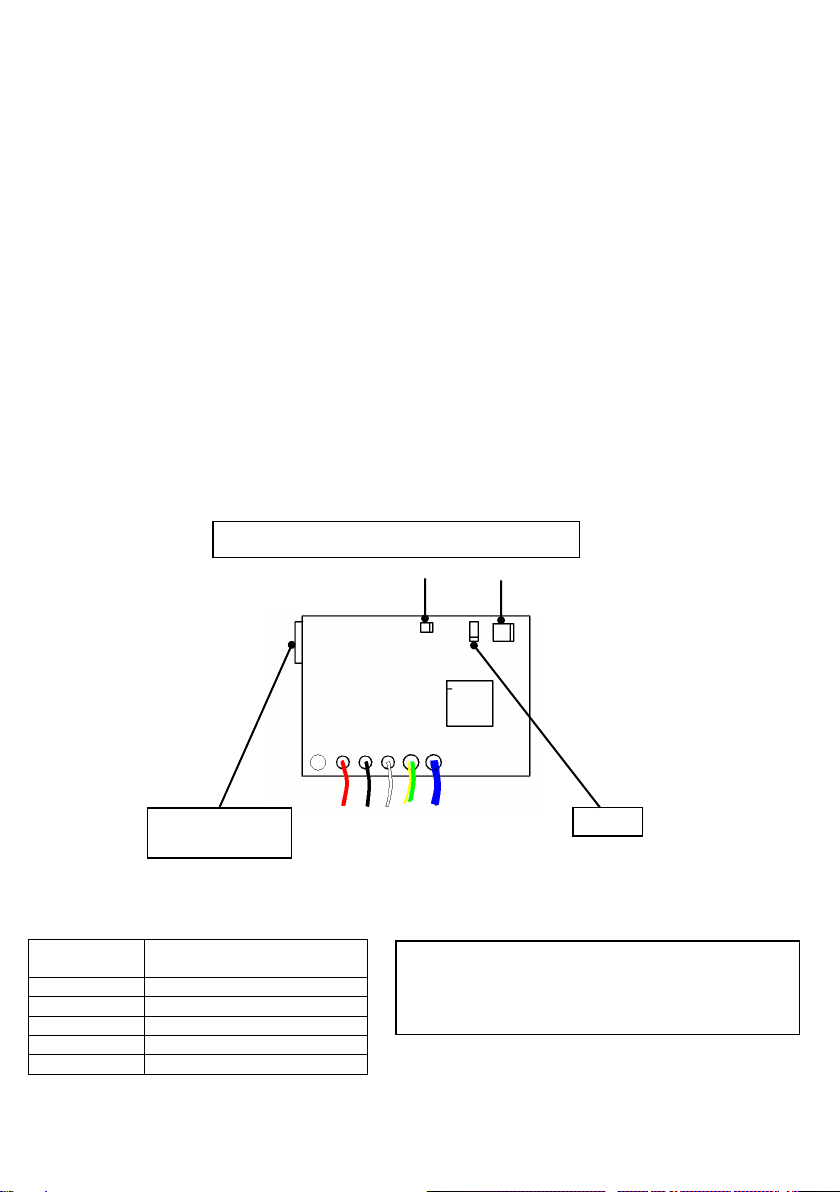

5.2 CONNESSIONI
Alimentare la scheda collegando il filo rosso al morsetto “+B” ed il filo nero al morsetto “-“ (il filo bianco
rimane libero; isolarlo onde evitare che vada a toccare parti sotto tensione);
Collegare l'uscita (Contatto Tamper) del modulo protezioni in serie al microswitch antiapertura, oppure
ad un ingresso di tipo 24h in centrale;
I due fili con connettori Faston (blu e giallo-verde) non sono usati su questo modello di sirena per cui lasciarli
arrotolati in modo che non si tocchino tra loro e che non tocchino altre parti elettriche;
Chiudere e fissare con le apposite viti la gabbia interna di protezione;
D
Filo linea dati per il modulo sirena (non utilizzato)
SAB-
Filo di connessione al coperchio esterno (non utilizzato)
SAB+
Filo di connessione alla gabbia interna (non utilizzato)
-
Filo negativo di alimentazione
+P
Filo positivo di alimentazione
CONTATTO
TAMPER
Contatto sabotaggio (da collegare in serie al micro-interruttore anti-manomissione o ad un
ingresso di centrale 24h
VERIFICA FUNZIONALE
Oscurando con una mano gli elementi TX e RX del modulo o cortocircuitando per un istante i due faston (filo blu e
filogiallo-verde) l’intensità del LED verde aumenterà per qualche istante, per poi riportarsi nello stato iniziale.
NOTA: La cancellazione della memoria avviene con la successiva transizione del segnale S (attivazione
impianto).
Chiudere e fissare con l’apposita vite il coperchio esterno.
Verso inserimento modulo
Morsetto lato batteria

DS1033-137C 9
6 ESEMPIO DI COLLEGAMENTO CON CENTRALE 1067/024
ROSSO
NERO
In serie al microswitch
oppure su ingresso
24h dedicato
Non utilizzati.
Lasciare i due cavi
arrotolati e isolati
GIALLO-VERDE
BLU
24H
+13,8V
-13,8V
Uscita Allarme Intrusione

10 DS1033-137C
7 ESEMPIO DI COLLEGAMENTO CON CENTRALE 1067/032A –052A
ROSSO
NERO
In serie al microswitch
oppure su ingresso
24h dedicato
Non utilizzati.
Lasciare i due cavi
arrotolati e isolati
GIALLO-VERDE
BLU
Uscita Allarme Intrusione/Manomissione.
+13,8V
-13,8V
24H

DS1033-137C 11
8 ESEMPIO DI COLLEGAMENTO CON CENTRALE 1061/006A
In serie al microswitch
oppure su ingresso
24h dedicato
Non utilizzati.
Lasciare i due cavi
arrotolati e isolati
GIALLO-VERDE
BLU
ROSSO
NERO
+13,8V
-13,8V
Uscita Allarme Intrusione/Manomissione.
24H

12 DS1033-137C
9 CARATTERISTICHE TECNICHE
Dispositivo sonoro di tipo............................................................................................................................Z
Tensione nominale di alimentazione............................................................................ 13,8 Vcc , 14,4Vcc *
Tensione di funzionamento (min –max)....................................................................................... 9 ÷ 15 Vcc
Assorbimento a riposo..........................................................................................................................7 mA
Assorbimento max. in allarme...................................................................1600 mA medi ; 2500 mA di picco
Assorbimento flash............................................................................................. 6 mA medi; 60 mA di picco
Assorbimento modulo protezioni...........................................................................................................5 mA
Assorbimento max dalla centrale......................................................................................................150 mA
Pressione acustica ........................................................................................................> 110 dB (A) @ 1 m
Frequenza di funzionamento ............................................................................................... 1400 ÷ 1600 Hz
Tempo massimo di suonata............................................................................................................15 minuti
Colore del flash .............................................................................................................................arancione
Frequenza di lampeggio del flash..........................................................................................................1 Hz
Tensione di blocco ingressi (NC a positivo) .................................................................................... >7,3 Vcc
Assorbimento ingressi (NC a positivo)..................................................................................................2 mA
Autonomia con batteria interna a riposo..............................................................................................36 ore
Soglia batteria bassa...................................................................................................................... 11,5 Vcc
Contatto tamper della sirena.........................................................................................................1A @ 24V
Contatto tamper del modulo protezioni (relè allo stato solido)......................50 mA @ 50 Vcc ; R typ = 20 Ω
Classe ambientale.....................................................................................................................................IV
Temperatura di funzionamento ............................................................................................ -25 °C ÷ +70°C
Umidità massima ammessa...................................................................................................................93%
Grado di protezione involucro......................................................................................................IP44 / IK07
Materiale coperchio esterno...................................................................................PC-ABS autoestinguente
Materiale flash.......................................................................................................PC-ABS autoestinguente
Materiale gabbia interna opzionale................................................................................lamiera 8/10 zincata
Materiale fondo......................................................................................................PC-ABS autoestinguente
Accumulatore allocabile..............................................................................................12V –da 1,9 a 2,2 Ah
Dimensioni (l x h x p)......................................................................................................203 x 253 x 87 mm
Peso (senza batteria) ........................................................................................................................ 1100 g
Cavo di collegamento.............................................................................4 fili da 0,22mm2+ 2 fili ≥ 0,50mm2
Tamper..............................................................................................................Antiapertura e asportazione
Livello di prestazione garantito (EN50131-4) ................................................................................... Grado 2
*) Centrali predisposte a fornire una tensione di 14,4V consentono la ricarica ottimale della batteria interna,
compensando la caduta di tensione del diodo di protezione interno alla sirena.
NOTE AI FINI DELLA CERTIFICAZIONE EN50131- 4
Si ricorda che ai fini della conformità alla EN50131-4 deve essere lasciato integro il ponticello Cin modo
che la sirena suoni in caso di assenza dell’alimentazione remota. Tagliando tale ponticello si perde la
certificazione.
1033/414
Conforme alla norma: EN50131-4
Classificazione: Grado 2
Nº di certificato: 3220900013

DS1033-137C 13
FRANÇAIS
TABLES DES MATIERES
1CARACTERISTIQUES GENERALES...............................................................................................14
1.1 GESTION ALARMES...............................................................................................................14
2INSTALLATION................................................................................................................................15
3MODULE SIRÈNE............................................................................................................................16
3.1 PROGRAMMATIONS..............................................................................................................16
3.2 PROGRAMMATIONS TIME OUT SONNERIE (A, B)...............................................................17
3.3 Contrôle alimentation remotée (C) ...........................................................................................17
3.4 PROGRAMMATIONS RÉFÉRENCE ENTRÉE “S” (D).............................................................17
3.5 PROGRAMMATIONS COMPTAGE ALARMES (E)..................................................................17
3.6 PROGRAMMATIONSFONCTIONECHAFAUDAGE (F)...............................................................17
4FONCTION CLIGNOTANT...............................................................................................................18
5ACCESSOIRES................................................................................................................................18
5.1 MODULE PROTECTIONS.......................................................................................................18
5.2 CONNEXIONS.........................................................................................................................19
6EXEMPLE DE RACCORDEMENTAVEC CENTRALE 1067/024............................................................20
7EXEMPLE DE RACCORDEMENTAVEC CENTRALE 1067/032A-052A.................................................21
8EXEMPLE DE RACCORDEMENT AVEC CENTRALE 1061/006A....................................................22
9CARACTERISTIQUES TECHNIQUES..............................................................................................23
10 MAINTENANCE PREVENTIVE................................................................................................24
11 EXPLOITATION.......................................................................................................................24

14 DS1033-137C
1 CARACTERISTIQUES GENERALES
1.1 GESTION ALARMES
La sirène 1033/414 dispose de deux entrées :
AL: signal d’alarme (référé à positif = repos ; ouvert = alarme)
S : signal d'étatsystème(connectée àlatension de référence =systèmehorsservice;ouvert=systèmeenservice)
NOTE : Conformément à la norme EN50131-1, il est interdit d’utiliser le Signal “S” donc il doit être
fermé à la référence. Dans le cas où vous souhaitez utiliser les fonctions supplémentaires liées à
l'état du système, on va perdre la conformité à la norme.
Après avoir câblé correctement et refermé les deux entrées (fonction de bloc au power-on), la sirène
génère une alarme quand vient à manquer le signal de alarme “AL” (signal présent = repos) et elle s’arrête
immédiatement au retour de ce signal.
Dans le cas où le signal d’alarme reste ouvert longtemps, intervient le timeout programmé au moyen des
pontets spéciaux qui se charge de faire cesser la sonnerie. Une fois bloqué l’alarme, si vous utilisez le
signal d'état du système, ce qui est activée, le flash continue à clignoter (chaque 5 s environ). La sirène
reste dans cet état de mémorisation alarme tant que le signal “S” ne viens réactivée (Dans la pratique, à
l'activation du système suivant).
NOTE: En cas de batterie déchargée (en-dessous du seuil de 11,5V), le clignotement du flash est
interrompu pour préserver l’énergie restante en faveur de l’alarme acoustique.
Pour le câblage, utiliser un câble multiconducteur blindé pour intrusion.
Pour compléter les prestations de la sirène sont disponibles, au moyen de pontets spécialement prévus,
deux fonctions supplémentaires: Comptage alarmes et Fonction Échafaudage (Pour tout détail sur le
fonctionnement voir les paragraphes 3.5 et 3.6).
NOTE: Conformément à la norme EN 50131-4, la sirène avertit s'il viens à manquer l'alimentation
remotée avec un signal sonore et visuel d'une durée de 90 secondes et moins intense que l'alarme
retentit. Le signal est répété à chaque réarmement.
En cas d'utilisation de la tension à + 14.4V fournie par certains central (tension qui ne soit pas tamponné
par la batterie d'échange en cas de panne secteur), il est possible de désactiver cette fonction à l'aide d'un
pontet approprié, mais dans ce cas vous perdez la conformité à la norme.
NOTE: Il est indispensable de connecter la batterie tampon car, en étant limité la consommation de
courant de la centrale, sans celle-ci la sirène n’est pas en mesure de sonner correctement.

DS1033-137C 15
2 INSTALLATION
Ouvrir la sirène en dévissant la vis frontales de fermeture;
Fracturer la prédisposition à défoncement pour le
passage des câbles et fixer la sirène au mur utilisant les
trous prévus;
Effectuer des raccordements et programmations;
Soulever le micro anti-ouverture/anti-arrachement (A)
après l’avoir libéré du ruban adhésif qui le bloque. La vis
sur laquelle repose le micro est réglée en usine afin que
le levier, en présence du couvercle, ferme le contact.
Dans le cas contraire (pour irrégularité du mur d’appui),
visser ou dévisser la vis autant que possible. Refermer le
micro (B).
Insérer la batterie dans le logement et raccorder les faston: fil rouge au positif, fil noir au négatif. La
sirène effectue le test initial (les LED s’allument pendant un instant est émis un bip), après quoi
les LED du flash commencent à clignoter. Dans cette condition la sirène ne sonne pas (fonction de
bloc initial). La prédisposition au correct fonctionnement on aura après l’application des signaux de
AL et S.
Pour le câblage, utiliser le câble multipolaire blindé pour la fonction anti-intrusion.
Trou pour
fixation
au mur
Trou pour
fixation
au mur
Prédisposition
pour module
protections
Logement
batterie
Prédisposition
défoncement
passage câbles
Colonne percée
pour fixation
cage interne
Trou pour
fixation
au mur
Colonne percée
pour fixation
couvercle
externe
Colonne percée
pour fixation
cage interne

16 DS1033-137C
3 MODULE SIRÈNE
+ B
Positif de batterie (relié à l'usine)
- B
Négatif de batterie (relié à l'usine)
+
Positif d’alimentation
-
Négatif d’alimentation
AL
Entrée d’alarme référée à positif
S
Entrée d’état système. Programmable référé à négatif ou positif.
La norme prévoit que doit être branché au positif ou au négatif en fonction de la polarisation
choisie.
TA
Bornes d’appui pour les fils du micro-interrupteur anti-intrusion et du module protection (si présent)
AP
Connecteur pour le raccordement de l’hautparleur
3.1 PROGRAMMATIONS
Les options de la sirène sont programmables au moyen d’une série de cavaliers à fil à couper, identifiables
par les lettres de “A” à “F”. Mis en évidence en gris est le réglage par défaut.
Cavalier
Fonction
A, B
Time-out sonnerie
C *
Contrôle alimentation remotée
D
Référence entrée S
E *
Comptage alarmes
F *
Fonction échafaudage
En conformité a les normes EN50131, les cavaliers marqués d'un astérisque (*) doivent rester
fermées.
FERMÉ
OUVERT

DS1033-137C 17
3.2 PROGRAMMATIONS TIME OUT SONNERIE (A, B)
Cette fonction permet de programmer le retard maximum après
lequel, si dure l’absence du signal de bloc, la sirène s’arrête de
façon autonome (fonction utile dans le cas de coupe câble).
La sirène génèrera un nouveau cycle d’alarme avec un manque
successif du signal de bloc.
ATTENTION ! DANS LA CADRE DE LA MARQUE NF ET A2P LA PROGRAMMATION D’USINE (A et B
FERME) EST OBLIGATOIRE.
3.3 CONTRÔLE ALIMENTATION REMOTÉE (C)
Conformément à la norme EN50131-4, la sirène vérifie en permanence
la présence de l’alimentation de la centrale et dans le cas d’absence
elle génère une notification audible.
Si la sirène est alimentée par une tension non tamponnée de la batterie
principale, vous pouvez désactiver cette fonction pour éviter des bips ennuyeux chaque absence du réseau
électrique.
ATTENTION ! DANS LA CADRE DE LA NORME EN50131-4 LA PROGRAMMATION D’USINE (C
FERME) EST OBLIGATOIRE.
3.4 PROGRAMMATIONS RÉFÉRENCE ENTRÉE “S” (D)
Cette fonction permet de programmer la référence de l’entrée S à
négatif ou à positif.
3.5 PROGRAMMATIONS COMPTAGE ALARMES (E)
Cette fonction permet d’activer un nombre maxi de 5 alarmes dans
l’espace des 24h, ou permet d’exclure le comptage, c’est-à-dire qu’à
chaque absence du bloc l’alarme s’activera.
Une alarme est considérée telle seulement si de durée supérieure à
25 secondes. Le comptage est remis à zéro à chaque désactivation de
l’installation ou toutes les 24h.
NOTE: Fonction non autorisée par la norme EN50131;si l'option des 5
alarmes a été choisie dans l’espace des 24h le raccordement du signal
S est indispensable.
3.6 PROGRAMMATIONS FONCTION ECHAFAUDAGE (F)
Cette fonction active le clignotement du flash (deux clignotement
chaque 2,5 s) à installation active (c’est-à-dire quand le signal sur la
borne S n’est pas présent).
NOTE: Fonction non autorisée par la norme EN50131; si la fonction échafaudage est activée, le
raccordement du S est indispensable.
NOTE: En conditions de batterie basse le clignotement du flash se désactive si la sirène n’est pas
alimentée, afin de préserver la charge résiduelle.
A
B
Time-out sonnerie
FE.
FE.
3 minutes
FE.
OU.
6 minutes
OU.
FE.
9 minutes
OU.
OU.
15 minutes
C
Contrôle alim. remotée
FE.
Activé
OU.
Désactivé
D
Référence entrée S
FE.
A négatif
OU.
A positif
E
Comptage alarmes
FE.
Désactivé
OU.
Activé
ATTENTION ! DANS LA
CADRE DE LA NORME
EN50131-4 LA
PROGRAMMATION
D’USINE (E FERME)
EST OBLIGATOIRE
F
Fonction échafaudage
FE.
Désactivée
OU.
Activé

18 DS1033-137C
4 FONCTION CLIGNOTANT
Sur les modèles 1033/414 est monté un clignotant en technologie LED, qui unit une plus grande durée à
des consommations réduites, en permettant une plus grande autonomie de la batterie.
La lumière clignotante vient sur à une vitesse de 1 seconde pendant l'alarme. Si on utilise le signal S
(Fonction non autorisée par la norme EN50131) clignote à 5 secondes d'intervalle après l'alarme pour
indiquer la mémoire d'alarme.
En outre, si elle est activée la fonction d'échafaudage, effectue une double clignotement à un rythme de 2,5
secondes pour indiquer l'état du système actif.
Quand la batterie passe en deçà du seuil de 11,5V, chaque clignotement est interrompu pour préserver la
charge restante de la batterie.
5 ACCESSOIRES
Les sirènes 1033/414 Ils peuvent être équipés de deux accessoires optionnels:
Cage interne en tôle 8/10 zinguée.
Module protections géré par microprocesseur qui est en mesure de relever des tentatives
d’intrusion avec mousse et attaques thermiques (seuil fixe en combinaison avec analyse thermo-
vélocimétrie).
ATTENTION : Le module protections doit être utilisé exclusivement avec la cage intérieure.
5.1 MODULE PROTECTIONS
Sur le module protections est présent une LED vert qui se charge de fournir deux signalisations:
Indication d’alarme sabotage (simultanée à l’ouverture du contact de sortie);
Mémoire d’alarme ou panne locale (de la première anomalie rencontrée en ordre chronologique)
au moyen de clignotements différenciés.
Nombre de
clignotements
Signification
1
Alarme anti-mousse
2
Alarme anti-perforation
3
Alarme thermo-vélocimétrique
4
Panne anti-mousse
5
Panne thermo-vélocimètre
Éléments TX et RX de la protection antimousse
BLANC
JAUNE-VERT
NOIR
ROUGE
BLUE
LED
TX
RX
Sortie
Tamper
La sortie (Contact Tamper)du module
protections doit être connectée en série
au contact anti-intrusion ou à une entrée
de type “24h” en centrale.

DS1033-137C 19
5.2 CONNEXIONS
Alimenter la fiche en raccordant le fil rouge au borne “+B” et le fil noir au borne “-“; Le fil blanc reste
libre et doit être isolé;
Raccorder la sortie (Contact Tamper) du module protections en série au contact anti-intrusion ou à
une entrée de type 24h en centrale;
Les deux fils avec connecteurs Faston (bleu et jaune-vert) ne sont pas utilisés pour ce modèle de
sirène qui les laissent enroulées de sorte qu'ils ne se touchent pas et ils ne touchent pas d'autres
pièces électriques;
Fermer et fixer avec les vis fournies la cage interne de protection;
D
Fil ligne données pour le module sirène (pas utilisé)
SAB-
Fil de connexion au couvercle externe (pas utilisé)
SAB+
Fil de connexion à la cage interne (pas utilisé)
-
Fil négatif d’alimentation
+P
Fil positif d’alimentation
CONTACT
TAMPER
Contact sabotage (à raccorder en série au micro-interrupteur anti-intrusion ou à une entrée
de centrale 24h
VERIFICATION FONCTIONNELLE
En obscurcissant avec une main les éléments TX et RX du module ou en court-circuitant pendant un
instant les deux faston (fil bleu et fil jaune-vert) l’intensité du LED vert augmentera pendant quelques
instants, pour ensuite rétablir l’état initial.
NOTE: L’effacement de la mémoire s’effectuer avec la transition successive du signal S (activation
installation).
Fermer et fixer avec la vis spécialement prévue sur le couvercle externe.
Insertion du module
Borne côté batterie

20 DS1033-137C
6 EXEMPLE DE RACCORDEMENT AVEC CENTRALE 1067/024
ROUGE
NOIR
En série au micro
anti-arrachement
ou sur un entrée
24h dédiée
Pas utilisé.
Laisser enroulées et isolé.
JAUNE-VERT
BLEU
24H
Sortie d’alarme Intrusion
+13,8V
-13,8V
