urmet domus 1072 User manual

DS 1072-031 LBT 8033
Mod.
1072
POSTO ESTERNO BIBUS PER GENYA
BIBUS LOUDSPEAKING UNIT FOR GENYA
POSTE EXTERNE BIBUS POUR GENYA
MICROALTAVOZ BIBUS PARA GENYA
BIBUS-AUSSENSTELLE FÜR GENYA

2DS1072-031 3
DS1072-031
1. Tasto programmazione
2. Tasti di chiamata
3. Jumper selezione pulsantiere con tasti
Sch. 1128/1 o Sch. 1128/2

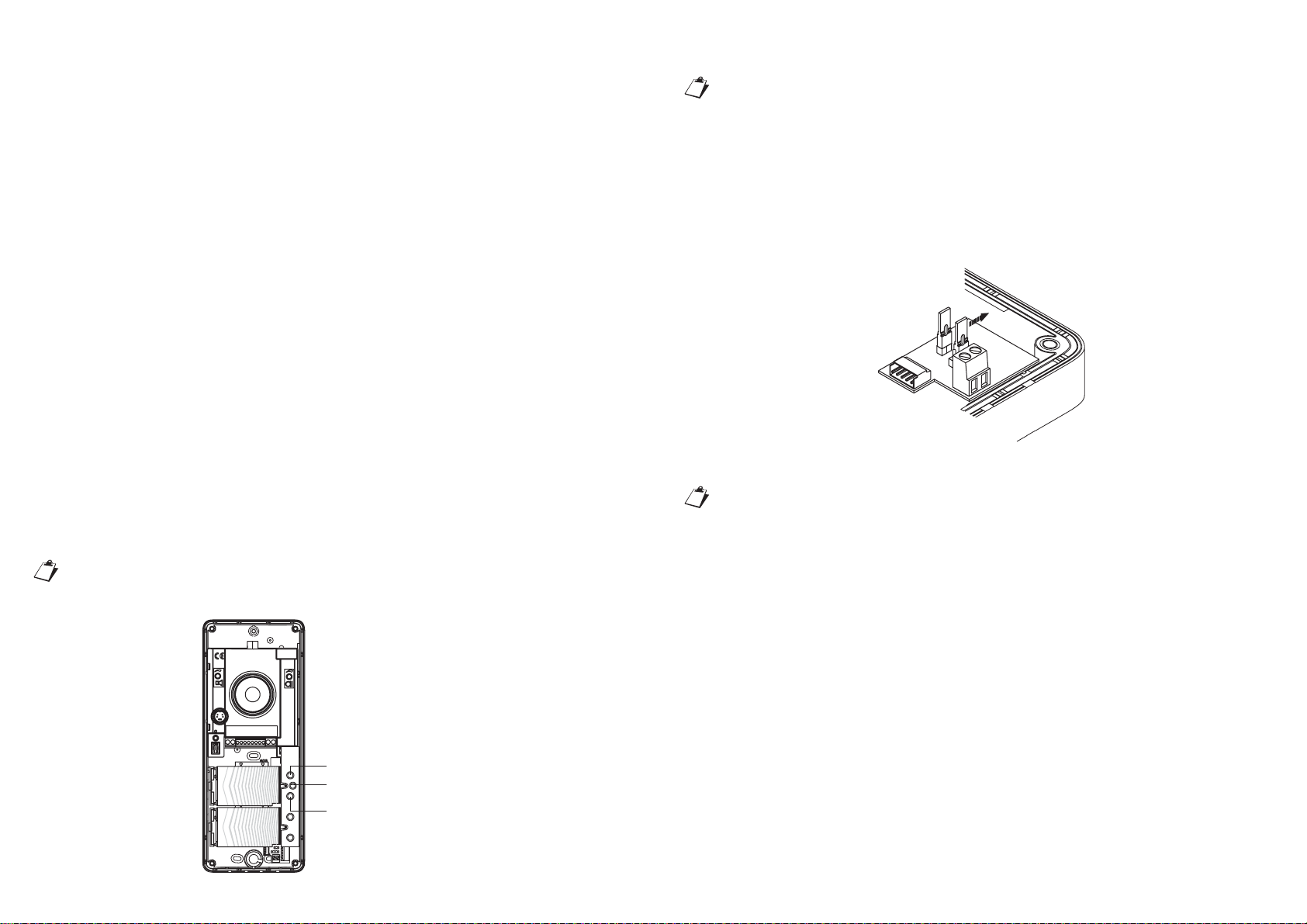

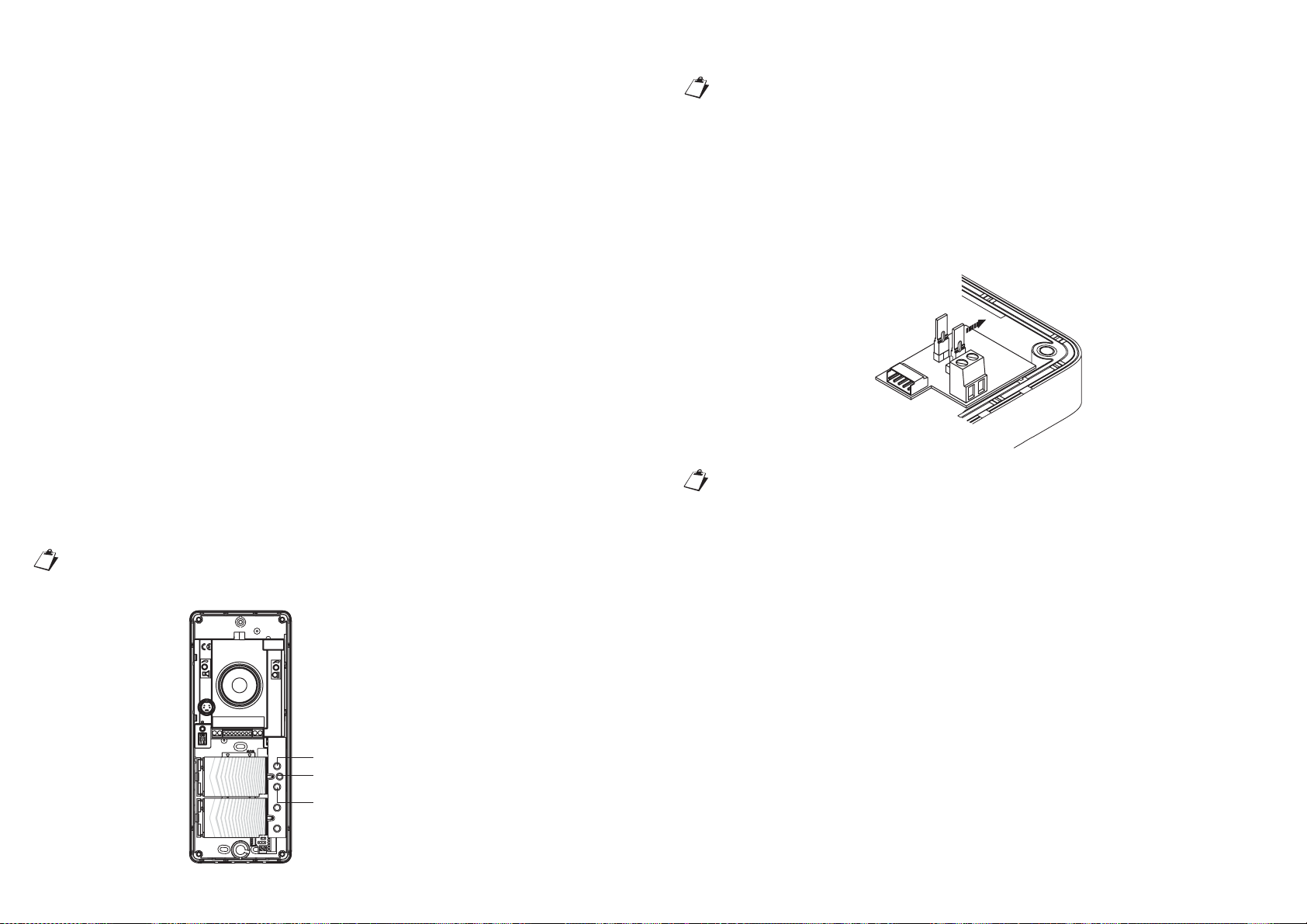

4. Jumper selezione alimentazione esterna 12V~
5. Connettore per collegamento moduli
Sch. 1082/40 Sch. 1082/41
6. Connettore Led illuminazione cartellini
Il posto esterno BiBus Sch. 1072/28 è venduto in abbinamento al modulo 4 tasti Sch. 1128/44 o
Sch. 1128/45 per realizzare postazioni di chiamata citofoniche. Oltre al modulo 4 tasti, si possono connettere
fino a 3 moduli da 10 tasti Sch. 1082/40 o Sch. 1082/41, realizzando così postazioni di chiamata con
massimo 34 utenti.
PRESTAZIONI
• Connessione con massimo 1 modulo Sch. 1128/44 o Sch. 1128/45 e 3 moduli tasti Sch. 1082/40 o
Sch. 1082/41 per un totale di 34 pulsanti utente per ogni posto esterno.
• Possibilità di assegnare ai tasti di chiamata codici alfanumerici con prefisso o suffisso letterale con lettere
A-J.
• Programmazione tramite un dispositivo esterno Sch. 1072/60 che a sua volta deve essere collegato ad
una tastiera 1032/65.
• Programmazione semplificata con pulsante-led e 2 dip-switch in impianti semplici.
• Possibilità di programmare uno o più tasti per il pilotaggio di una decodifica speciale (funzione “luci
scale”).
• Attuatore comando elettroserratura a relè con uscite NC-C-NO con tempo di attivazione programmabile
da 1 a 30s.
• Tempo di attesa sgancio citofono programmabile (10, 20, 30, 40s).
• Tempo di conversazione minimo garantito programmabile (10, 20, 30, 40s).
• Tempo massimo di conversazione: 250s.
• Ingresso per contatto porta aperta.
• Ingresso per pulsante “interno atrio” sotto temporizzazione.
• Segnalazione acustica di chiamata inviata.
• Funzione di occupato segnalata con un tono dalla pressione di un pulsante fino allo scadere del tempo di
occupato.
• 2 trimmer per regolazione del livello fonico dell’altoparlante e del microfono.
• Possibilità di programmare un tasto predisposto per la chiamata diretta a centralino (solo in stato giorno).
• Programmazione colore LED dei tasti.

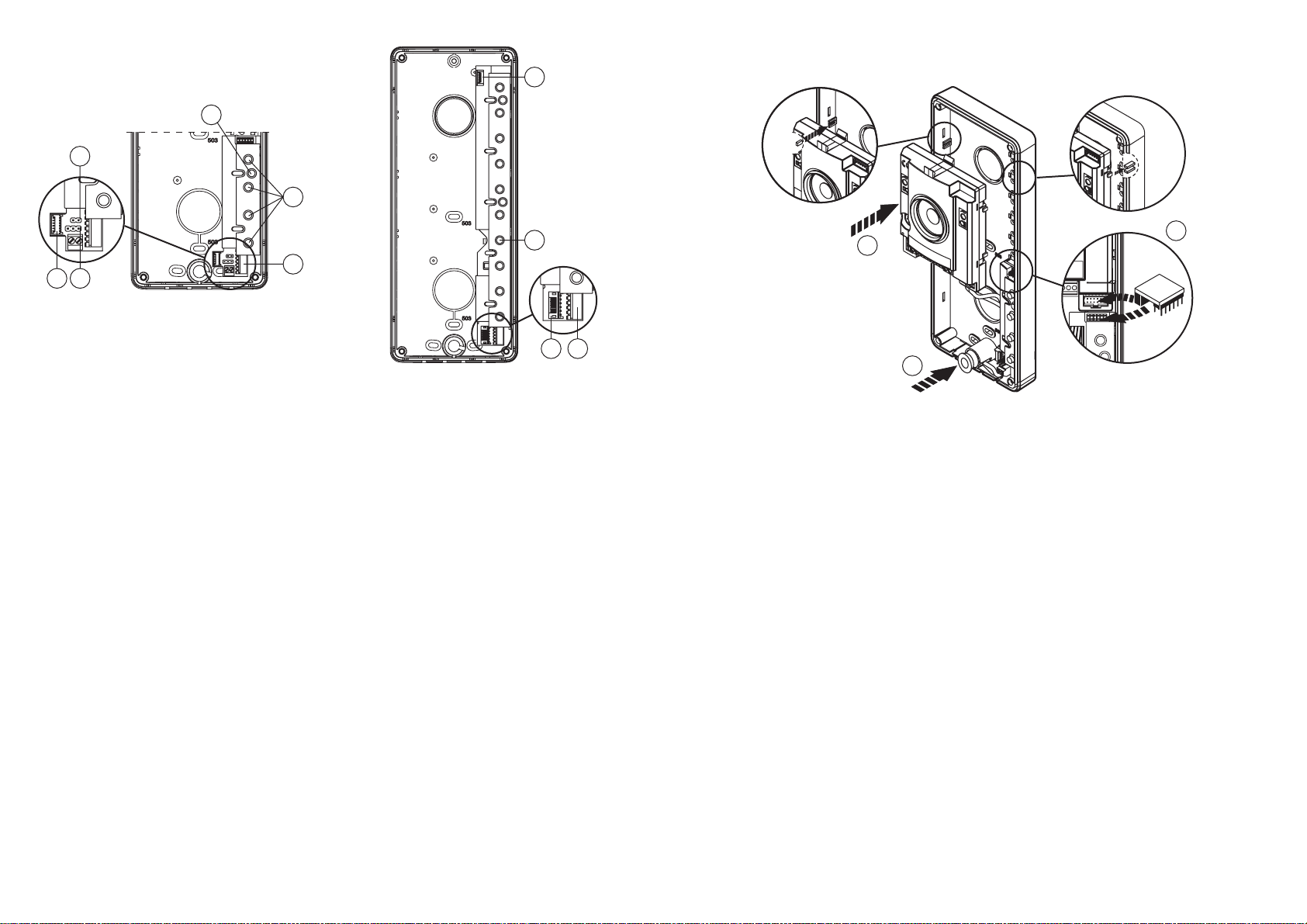

STRUTTURA
Il posto esterno è così composto:
ITALIANO
1
3
4
5
2
6

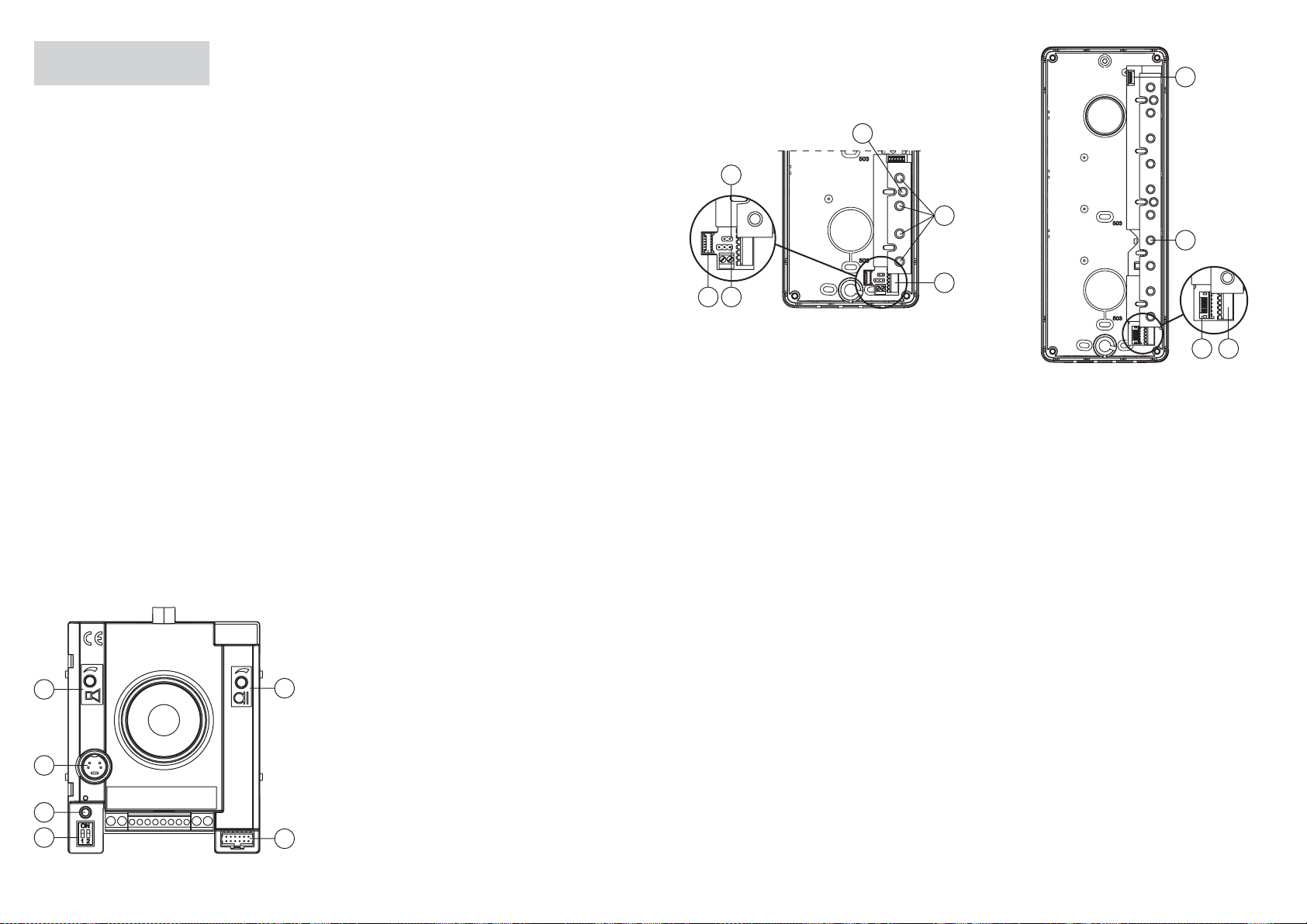

1. Regolazione del livello fonico dell’altoparlante
2. Regolazione del livello fonico del microfono
3. Pulsante e led per programmazione
semplificata
4. Connettore per la programmazione tramite
adattatore Sch. 1072/60 e tastiera
Sch. 1032/65
5. Dip Switch per programmazione semplificata
6. Connettore(EXP)perilcollegamentodeimoduli
pulsanti
3
2
46
5
1
Sch. 1128/44 o
Sch. 1128/45
2
1
34
Sch. 1082/40 o
Sch. 1082/41
1. Connettore LED illuminazione cartellini
2. Tasti di chiamata
3. Connettore per collegamento moduli tasti
4. Connettore per collegamento al modulo tasti
precedente o al modulo posto esterno
DESCRIZIONE DEI MORSETTI
L1 Linea Bus 1° conduttore
L2 Linea Bus 2° conduttore
PA Ingresso pulsante apriporta interno atrio (normalmente aperto)
SP Ingresso contatto sensore porta aperta (chiuso a porta chiusa)
GND Massa di riferimento PA, SP
~0 Alimentazione relè per elettroserratura
~12 Alimentazione relè per elettroserratura
C Comune contatto in scambio relè per elettroserratura
NC Contatto normalmente chiuso relè per elettroserratura
NO Contatto normalmente aperto relè per elettroserratura
R Segnale commutazione video
R1 Massa alimentatore video
CARATTERISTICHE TECNICHE
Consumo a riposo: <6,5mA
Consumo in fonia attiva: <70mA
Contatto relè: 2A
Temperatura di funzionamento: -10° +50°
Umidità: 5% - 95%

4DS1072-031 5
DS1072-031
MASSIMA DISTANZA IN IMPIANTI CITOFONICI
La tabella seguente riporta le massime lunghezze di collegamento, e le relative sezioni dei conduttori L1,
L2.
MASSIMA ESTENSIONE DELL’IMPIANTO
La sommatoria di tutte le tratte del Bus lato postazioni principali deve essere inferiore a 800 metri; la
sommatoria di tutte le tratte dei Bus dei citofoni di un accoppiatore deve essere inferiore a 800 metri.
ALIMENTAZIONE
L’alimentazione per i circuiti interni della postazione di chiamata è ricavata dalla tensione del bus.
COLLEGAMENTI
Al posto esterno è possibile collegare fino ad un massimo di 34 pulsanti utente attraverso 1 modulo per posto
esterno Sch. 1128/44 o Sch. 1028/45 e 3 moduli tasti Sch. 1082/40 o Sch. 1082/41.
PROGRAMMAZIONE
In impianti semplici, il posto esterno può essere programmato esclusivamente tramite pulsante-led e
2 dip-switch senza l’ausilio di dispositivi esterni. In casi complessi, o per esigenze di programmazione
particolari, può essere programmato con l’adattatore per programmazione Sch. 1072/60 da inserire
nell’opportuno connettore minidin dedicato; l’adattatore per programmazione deve essere connesso alla
tastieradi programmazione Sch.1032/65. La programmazionedeve essere comunqueeffettuata ad impianto
alimentato.
PROGRAMMAZIONE COMPLETA CON DISPOSITIVO ESTERNO
L’inserimento del dispositivo di programmazione è confermato dall’emissione di 2 beep di conferma e
dall’accensione del led.
È possibile programmare o riprogrammare i parametri in qualunque ordine fino all’estrazione della tastiera.
L’avvenuta programmazione di un dato viene confermata da due beep; in caso di programmazione non
valida, viene emessa una nota di KO (2 beep di cui il secondo a frequenza più bassa). All’ingresso in
programmazione, vengono emessi dei BEEP ripetitivi se ci sono altri moduli con lo stesso ID. Premendo il
tasto , la segnalazione viene tacitata. Per semplicità di installazione, è consigliabile programmare i dati
nell’ordine seguente.
TIPO DI IMPIANTO
Il posto esterno può essere configurato come I^ ED. o II^ ED. Il posto esterno deve essere programmato
come I^ ED. quando anche un solo dispositivo presente sull’impianto è di I^ ED. Il dispositivo deve essere
programmato come II^ ED. solo quando tutti i dispositivi sono di II^ ED.

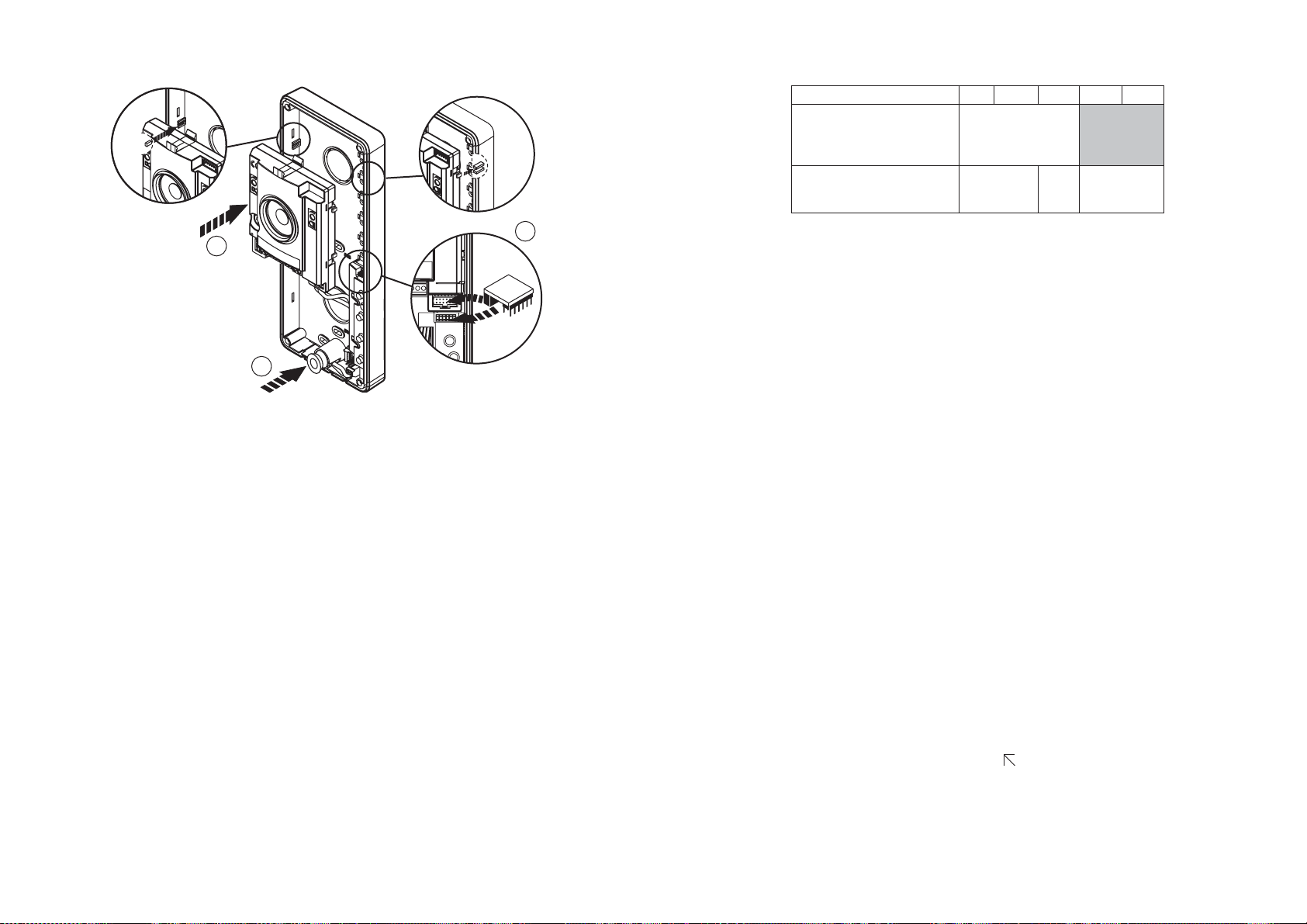

INSTALLAZIONE
Per l’installazione seguire i seguenti passi:
Per la corretta realizzazione dell’impianto tenere conto dei seguenti elementi:
• L’ambiente elettrico circostante.
• Il tipo di conduttore e la sezione.
• L’estensione di impianto.
AMBIENTE ELETTRICO CIRCOSTANTE
Eseguire l’impianto rispettando le norme di sicurezza evitando che i conduttori dei bus utilizzati (Bus lato
postazioni principali e Bus lato citofoni) transitino vicino a linee di potenza presenti nell’edificio, come ad
esempio linee di luci scale, ascensori, o montanti di linea di potenza (230Vac). Si consiglia in questi casi una
distanza di almeno 10cm.
Se occorre posare cavi in condutture dove sono già presenti linee di potenza, interporre un separatore
metallico come di solito usato in telecomunicazioni.
Attenzione: nessuna parte del sistema BiBus II^ ED. deve essere connessa alla terra elettrica.
TIPI DI CONDUTTORI
Il cavo elettrico da usare per le connessioni deve essere del normale cavo unipolare di sezione adeguata
e non è concesso l’impiego di cavi multipolari. Il bus lato pulsantiere principali e il bus lato citofoni devono
correre in canaline separate; le eventuali dorsali di accoppiatori diversi devono correre in canaline separate
tra loro. Per distanze inferiori a 100 metri tra la postazione di chiamata e l’accoppiatore di bus, oppure tra
accoppiatore di bus e il citofono più distante, si può usare per il collegamento dei morsetti L1 e L2 del doppino
telefonico avente diametro superiore a 0.6mm (AWG22).
2
3
1
100m50m
0.75mm2
0.75mm22,5mm2
200m 300m 400m
1.5
mm2
Distanza massima
Tra:
- Accoppiatore di bus
- Posto interno più distante
o postazione secondaria
Tra:
- Accoppiatore di bus
- Postazione principale

6DS1072-031 7
DS1072-031
Il comando che identifica il tipo di impianto è lettera ‘M’:
• Per programmare I^ ED. premere M1 ↵
• Per programmare II^ ED. premere M2 ↵
Il dispositivo emette dei BEEP ripetitivi se ci sono altri moduli con lo stesso ID.
Premendo il tasto , la segnalazione viene tacitata. Per programmare questo parametro è necessario che
i due dip-switch non siano in posizione ON.
TIPO DI POSTAZIONE
Il posto esterno può essere confiurato come principale o secondario. Il posto esterno configurato come
secondario consente l’invio di chiamate a posti interni appartenenti alla propria colonna e non consente
l’invio di chiamata verso il centralino. Nel caso di tipo impianto I^ ED. questo dato sarà automaticamente
configurato come principale e non deve essere modificato.
Il comando che identifica il tipo di postazione è la lettera ‘I’:
• Per programmare principale, premere I0 ↵
• Per programmare secondario, premere I1 ↵
Il dispositivo emette dei BEEP ripetitivi se ci sono altri moduli con lo stesso ID. Premendo il tasto , la
segnalazione viene tacitata. Per programmare questo parametro è necessario che i due dip-switch non siano
in posizione ON.
FORMATO CODICE
Il posto esterno consente di effettuare la chiamata ad utenti con codice numerico (0001-9999) o alfanumerico
con prefisso letterale (x000-x999) o alfanumerico con suffisso letterale (000x-999x); sono utilizzabili le lettere
da A a J.
Il comando che identifica il tipo di codice programmabile è ‘F’:
• Codice numerico: F1 ↵
• Codice con prefisso letterale: F2 ↵
• Codice con suffisso letterale: F3 ↵
Impianto di I^ ED. Nel caso di impianto di prima edizione, non effettuare questa programmazione.
NUMERO DI POSTAZIONE (ID)
Ad ogni postazione di chiamata principale si deve assegnare un numero da 1 a 12. Ad ogni postazione
secondaria si deve assegnare un numero da 0 a 9; in impianti con prefisso alfabetico, il numero di secondario
va da A a J.
Il comando che identifica il numero di postazione è la lettera ‘N’:
numero di postazione x: Nx ↵
Se su un secondario si programma un ID da A a J, automaticamente viene riprogrammato il formato codice
come prefisso; se su un secondario si programma un ID da 0 a 9, automaticamente viene riprogrammato il
formato codice come numerico.
Per programmare questo parametro è necessario che i due dip-switch non siano in posizione ON.
Impianto di I^ ED. Nel caso di impianto di prima edizione, il numero di postazione deve essere tra 1 e
12 (non ci sono i secondari). Nel caso si voglia utilizzare la funzione clone, assegnare F come numero di
postazione.
TEMPO DI ATTESA SGANCIO
Il tempo di attesa sgancio è il tempo massimo dalla chiamata entro il quale l’utente deve rispondere al
citofono. Durante tale tempo, le altre postazioni di chiamata sono in occupato. Tutti i dispositivi dell’impianto
devono avere lo stesso tempo di attesa sgancio.
Il comando che identifica il tempo di attesa sgancio è la lettera ‘G’:
• Attesa sgancio 10s: G1 ↵
• Attesa sgancio 20s: G2 ↵
• Attesa sgancio 30s: G3 ↵
• Attesa sgancio 40s: G4 ↵
TEMPO DI CONVERSAZIONE MINIMO (OCCUPATO)
Quando un utente è chiamato e risponde al citofono, le altre postazioni di chiamata ricominciano lo stato
di occupato per il tempo di conversazione minimo programmato per cui non possono interrompere la
comunicazione appena iniziata.
Tutti i dispositivi dell’impianto devono avere lo stesso tempo di conversazione minimo (tempo di occupato).
Il comando che identifia il tempo di conversazione minimo è la lettera ‘O’:
• Occupato 10s: O1 ↵
• Occupato 20s: O2 ↵
• Occupato 30s: O3 ↵
• Occupato 40s: O4 ↵
TEMPO DI ATTIVAZIONE DELL’ELETTROSERRATURA
Il relè che pilota l’elettroserratura può essere gestito in modalità impulsiva (circa 600ms) o con mantenimento
tra 1 e 30s.
Il comando che identifica il tempo di attivazione dell’elettroserratura è la lettera ‘D’:
• Apriporta impulsivo: D00 ↵
• Apriporta di xy secondi: Dxy ↵
Durante il tempo di attivazione dell’elettroserratura si spegneranno i led di illuminazione dei cartellini.
ASSOCIAZIONE CODICI-TASTI
È la fase in cui, per ogni pulsante collegato al posto esterno, si programma il codice utente da chiamare.
La sequenza da effettuare per programmare un codice di chiamata è:
CxyzwPnm ↵
dove xyzw è il codice utente e nm è il numero di pulsante della postazione di chiamata.
Il codice utente xyzw può assumere i seguenti valori:
• 0001-9999 in caso di formato codice numerico
• x000-x999 in caso di formato codice con prefisso alfabetico (x tra A e J)
• 000x-999x in caso di formato codice con prefisso alfabetico (x tra A e J)
• 0000 per chiamata diretta a centralino in stato giorno
• LLLL per funzione “luci scale”
Al posto esterno si collega un modulo per posto esterno da 4 tasti Sch. 1128/44 o Sch. 1128/45 e fino a
3 moduli da 10 tasti Sch. 1082/40 o Sch. 1082/41. Il numero del pulsante nm dipende dalla posizione del
morsetto sul quale è connesso secondo la seguente tabella:
1÷4: modulo per posto esterno Sch. 1128/44 o Sch. 1128/45
5÷14: 1° modulo tasti Sch. 1082/40 o Sch. 1082/41
15÷24: 2° modulo tasti Sch. 1082/40 o Sch. 1082/41
25÷34 3° modulo tasti Sch. 1082/40 o Sch. 1082/41
Una volta programmato un codice, una successiva pressione del tasto provoca l’effetto di programmare
automaticamente il tasto nm+1 con il codice di chiamata xyzw+1. Ad esempio, la sequenza di chiamata
C1000P01 ↵↵↵programma il codice 1000 sul tasto 01, il codice 1001 sul tasto 02 e il codice 1002 sul tasto
03.
Impianto di I^ ED. Nel caso di impianto di prima edizione, questa programmazione non deve essere
eseguita.
Programmazione di citofoni in impianto di II^ ED. con l’utilizzo dell’adattatore per programmazione
La programmazione dei citofoni si suddivide in due fasi:
A. Prenotazione dei citofoni (da effettuarsi su una postazione di chiamata).
B. Programmazione dei citofoni (da effettuarsi negli appartamenti).
A: Prenotazione dei citofoni.
1. Inserire l’adattatore Sch. 1072/60 nell’apposito connettore minidin del posto esterno.
2. Premere una sola volta i pulsanti degli utenti dei quali si vuole effettuare l’associazione con i citofoni.

8DS1072-031 9
DS1072-031
La sequenza di prenotazione con cui vengono premuti i suddetti pulsanti dovrà essere necessariamente
la stessa con la quale l’operatore dovrà recarsi presso gli appartamenti; NON deve essere premuto
l’eventuale tasto dedicato per la chiamata al centralino e l’eventuale tasto per la funzione “luci scale”.
3. Trascorsi 30 secondi dall’ultima pressione di un pulsante utente (fine della prenotazione) viene emesso
un beep di segnalazione.
4. Lasciare l’adattatore Sch. 1072/60 inserito nel posto esterno e recarsi negli appartamenti per la
programmazione dei citofoni.
B: Programmazione dei citofoni.
1. Recarsi presso il primo utente prenotato e, tenendo premuto il pulsante apriporta alzare il microtelefono
del citofono; verranno generati 2 beep di conferma, ed un lampeggio del led, per indicare l’avvenuta
programmazione.
2. Recarsi presso gli altri utenti prenotati, effettuando le stesse operazioni.
Si consiglia di utilizzare il foglio allegato per ricordarsi la sequenza di associazione codici/pulsanti:
Come associare 2/3 citofoni in parallelo in impianti II^ ED. con l’utilizzo dell’adattatore per
programmazione
Quando occorre installare due o tre citofoni nello stesso appartamento che suonano insieme
conseguentemente ad una chiamata bisogna, in fase di prenotazione dei citofoni, premere due o tre volte il
pulsante relativo all’utente con i citofoni in parallelo.
Quando si è giunti, in base alla sequenza di programmazione, nell’abitazione dell’utente che dispone dei
citofoni in parallelo, occorrerà effettuare su ogni citofono la sequenza di programmazione.
Come aggiungere un nuovo utente all’impianto in impianti II^ ED. con l’utilizzo dell’adattatore per
programmazione
Inserire l’adattatore per programmazione nell’apposito connettore del posto esterno e programmare il codice
utente nel pulsante che lo deve chiamare. Premere tale pulsante per prenotare la programmazione e recarsi
presso l’utente per la programmazione del citofono.
Programmazione di citofoni in impianto di I^ ED. con l’utilizzo dell’adattatore per programmazione
La programmazione dei citofoni si suddivide in due fasi:
A. Prenotazione dei citofoni (da effettuarsi su una postazione di chiamata).
B. Programmazione dei citofoni (da effettuarsi negli appartamenti).
A: Prenotazione dei citofoni.
1. Inserire l’adattatore Sch. 1072/60 nell’apposito connettore minidin.
2. Premere una sola volta i pulsanti degli utenti dei quali si vuole effettuare l’associazione con i citofoni. La
sequenza di prenotazione con cui vengono premuti i suddetti pulsanti dovrà essere necessariamente la
stessa con la quale l’operatore dovrà recarsi presso gli appartamenti.
3. Trascorsi 30 secondi dall’ultima pressione di un pulsante utente (fine della prenotazione) viene emesso
un beep di segnalazione.
4. Lasciare l’adattatore Sch. 1072/60 inserito nel posto esterno e recarsi negli appartamenti per la
programmazione dei citofoni.
B: Programmazione dei citofoni.
1. Recarsi presso il primo utente prenotato e, tenendo premuto il pulsante apriporta alzare il microtelefono
del citofono; verranno generati 2 beep di conferma, ed un lampeggio del led, per indicare l’avvenuta
programmazione.
2. Recarsi presso gli altri utenti prenotati, effettuando le stesse operazioni.
Si consiglia di utilizzare il foglio allegato per ricordarsi la sequenza di associazione codici/pulsanti.
PROGRAMMAZIONE SEMPLIFICATA
NUMERO DI POSTAZIONE (ID)
In impianti di II^ED. costituiti da sole postazioni di chiamata principali (massimo 3), è possibile programmare
il posto esterno e i citofoni senza l’ausilio di alcun dispositivo esterno. I parametri programmabili in tal caso
sono:
• Numero di postazione principale: tramite dip-switch (1, 2, 3)
• Tempo attivazione elettroserratura: tramite pulsante-led (1-30s)
• Programmazione dei citofoni: tramite pulsante-led (a codici utente prefissati)
I due dip-switch definiscono il numero di postazione principale secondo la seguente tabella:
TEMPO DI ELETTROSERRATURA
Premere il pulsante di programmazione (3) e verificare l’accensione del relativo led. Se sull’impianto ci
sono altre postazioni con lo stesso ID, vengono emessi ripetutamente dei bip. Uscire dalla programmazione
ripremendo il pulsante, correggere l’errore agendo sui dip-switch e ripetere l’operazione. Premere e
mantenere premuto il pulsante “atrio” per tutto il tempo che si desidera programmare (massimo 30s). Il posto
esterno acquisisce tale valore ed emette un bip di conferma. Premere il pulsante di programmazione per
tornare al funzionamento normale.
Durante il tempo di attivazione dell’elettroserratura si spegneranno i led di illuminazione dei cartellini.
SELEZIONE TIPO DI TASTI
Questa selezione è necessaria esclusivamente se il posto esterno è installato su una custodia
Mod. 1128. Agendo sul Jumper 1 del modulo per posto esterno Sch. 1128/44 o Sch. 1128/45 si
seleziona il tipo di tasti presenti.
ON
1212
ON
12
ON
12
ON
12
ON
Posizione Dip-Switch Numero di postazione principale
Non definito
(per programmazione con tastiera
esterna)
Postazione 1
Postazione 2
Postazione 3
Jumper inserito per realizzare pulsantiere con tasti
piccoli Sch. 1128/1 (default). Jumper non inserito per realizzare pulsantiere con tasti grandi Sch. 1128/2.

10 DS1072-031 11
DS1072-031
PROGRAMMAZIONE DEI CITOFONI
Il posto esterno esce di fabbrica con i pulsanti preprogrammati, con il primo tasto associato alla funzione luci
scale.
È quindi possibile, in impianti senza secondari, saltare la fase di associazione codici-tasti e passare
direttamente alla programmazione dei citofoni che si suddivide in 2 fasi:
A. Prenotazione dei citofoni con una postazione di chiamata.
B. Programmazione dei citofoni.
A.: Prenotazione dei citofoni con una postazione di chiamata
Premere il pulsante di programmazione e verificare l’accensione del relativo led. Premere una sola volta i
pulsanti degli utenti dei quali si vuole effettuare l’associazione con i citofoni. La sequenza di prenotazione
con cui vengono premuti i suddetti pulsanti dovrà essere necessariamente la stessa con la quale l’operatore
dovrà recarsi presso gli appartamenti; NON deve essere premuto l’eventuale tasto dedicato per la chiamata
al centralino.
B.: Programmazione dei citofoni
1. Attendere 30s fino al lampeggio del led.
2. Recarsi presso il primo utente prenotato e, tenendo premuto il pulsante apriporta alzare il microtelefono
del citofono; verranno generati 2 beep di conferma, ed un lampeggio del led, per indicare l’avvenuta
programmazione.
3. Recarsi presso gli altri utenti prenotati, effettuando le stesse operazioni.
Si consiglia di utilizzare il foglio allegato per ricordarsi la sequenza di associazione codici/pulsanti:
ATTENZIONE: se durante la programmazione non si è eseguita la prenotazione dei pulsanti e nessun’altra
operazione per 30s, il led lampeggia. In tal caso, premere il pulsante di programmazione per uscire dalla
programmazione (eventualmente ripremerlo per entrare nuovamente in programmazione).
Come associare 2/3 citofoni in parallelo in impianti II^ ED. con l’utilizzo della programmazione
semplifiata
Quando occorre installare due o tre citofoni nello stesso appartamento che suonano insieme
conseguentemente ad una chiamata bisogna, in fase di prenotazione dei citofoni, premere due o tre volte il
pulsante relativo all’utente con i citofoni in parallelo.
Quando si è giunti, in base alla sequenza di programmazione, nell’abitazione dell’utente che dispone dei
citofoni in parallelo, occorrerà effettuare su ogni citofono la sequenza di programmazione.
COLORE LED
Questa prestazione è disponibile esclusivamente se il posto esterno è installato su una custodia
Mod. 1128.
Sul modulo Sch. 1128/44 o Sch. 1128/45 premere il pulsante di programmazione colori led.
Premere il tasto 2 per scorrere la tavola dei colori. Con il tasto 1, si torna indietro nella selezione della
tavola.
I colori disponibili sono 37 e saranno proposti nel seguente modo: illuminazione con i colori
tradizionalmente usati per la pulsantiera (verde smeraldo, blu, ambra, verde tenue), spegnimento,
illuminazione con 33 colori di personalizzazione. A fine sequenza i led si spegneranno e una successiva
pressione del tasto 2 riproporrà la sequenza dall’inizio.
Scelto il colore, premere nuovamente il tasto di programmazione per terminare la procedura di selezione del
colore.
LED ILLUMINAZIONE CARTELLINI
L’alimentazione dei led di illuminazione dei cartellini deve essere la stessa utilizzata per l’elettroserratura (~0,
~12). Il jumper del modulo per posto esterno deve essere posizionato come indicato in figura.
Tasto 1
Tasto programmazione
colore led
Tasto 2
Ogni postazione di chiamata dovrà prevedere una propria alimentazione dedicata: non è possibile
collegare più di una pulsantiera ad un unico trasformatore.
PROGRAMMAZIONE DI DEFAULT
Il dispositivo esce di fabbrica pre-programmato nel seguente modo:
Tipo di impianto: II^ ED.
Tipo di postazione: principale
Formato codice: numerico (0001–9999)
Numero di postazione: 1
Tempo attesa sgancio: 40s
Tempo occupato: 20s
Tempo apriporta: 3s
Colore LED: Verde
Se si vuole ripristinare i valori di default, inserire il dispositivo di programmazione e premere il tasto bs per più
di 3 secondi fino all’emissione di una segnalazione acustica, oppure senza il dispositivo di programmazione,
premere il pulsante di programmazione per più di 3 secondi fino all’emissione di una nota acustica.

12 DS1072-031 13
DS1072-031
The BiBus door unit Ref. 1072/28 is sold in combination with 4 buttons Ref. 1128/44 or Ref. 1128/45
for creating door phone call stations. In addition to the 4 button module, up to three 10 button modules
Ref. 1082/40 or Ref. 1082/41 can be fitted to make calling stations for up to 34 users.
PERFORMANCE
• Connection with up to 1 module Ref. 1128/44 or Ref. 1128/45 and 3 button modules Ref. 1082/40 or
Ref. 1082/41 for a total of 34 user buttons for each door unit.
• Possibility of assigning alphanumeric call button code with letter prefix or suffix A-J.
• The unit is programmed by means of an external programming device Ref. 1072/60 which in turn must be
connected to a panel Ref. 1032/65.
• Simplified programming with LED button and two dip-switches in simple systems.
• Possibility of programming one or more buttons for controlling a special decoder (“staircase lights”
function).
• Electrical relay load control actuator with NC-C-NO outputs and programmable activation time, from 1 to
30s.
• Programmable door phone pick-up time (10, 20, 30, 40s).
• Programmable minimum guaranteed conversation time (10, 20, 30, 40s).
• Maximum conversation time: 250s.
• Open door contact input.
• Hall button timed input.
• Acoustic “call placed” signal.
• Busy function signalled by busy tone when a button is pressed to busy time-out.
• Two trimmers for adjusting speaker and microphone volume.
• Possibility of programming a pre-set button for direct switchboard calls (day state only).
• Programmable button LED colour.
STRUCTURE
The door unit consists of the following parts:
ENGLISH
REGOLAZIONE FONIA
I livelli fonici sono tarati di fabbrica in modo da non dover essere variati nella maggioranza delle
installazioni.
Qualora fosse necessario modificarli, agire con un cacciavite sulle apposite regolazioni.
CHIAMATE
È possibile effettuare chiamate fino ad 34 utenti premendo i corrispondenti tasti delle pulsantiere
associate al posto esterno Sch. 1072/28. È inoltre possibile chiamare un’eventuale centralino di portineria
Sch. 1072/42 premendo semplicemente un tasto di chiamata a cui sia stato associato in fase di
programmazione il codice 0000 (solo in giorno). In corrispondenza all’invio della chiamata viene riprodotto
uno squillo di cortesia simile a quello generato sul citofono dell’utente chiamato.
ACCENSIONI LUCI SCALE
Premendo un pulsante programmato per tale funzione, viene inviato il comando alla decodifica speciale ed
emesso un bip di conferma.
Se in programmazione si preme un pulsante configurato per la funzione luci scale, questo viene
riprogrammato con il codice utente corrispondente alla sua posizione.
FUNZIONE DI OCCUPATO
Tale prestazione serve solo negli impianti con più di un dispositivo chiamante. In questa situazione occorre
garantire che una conversazione intrapresa a seguito di una chiamata duri per un tempo sufficientemente
lungo. Lo stato di occupato è segnalato, in seguito alla pressione di un pulsante, da un beep intermittente
sull’altoparlante che dura per tutto il tempo rimanente allo scadere dell’occupato e la pulsantiera viene
disabilitata.
La funzione di occupato si divide in due casi:
Tempo di occupato prima dello sgancio dell’utente chiamato:
Rappresenta il tempo massimo a disposizione dell’utente dallo squillo di chiamata per poter sganciare il
microtelefono oppure per potere effettuare l’apriporta senza sganciare dopodiché la chiamata è persa.
Tempo di occupato dallo sgancio dell’utente:
Rappresenta il tempo minimo di conversazione garantita a partire dallo sgancio del microtelefono.
AUTO INSERZIONE
Tale prestazione è attiva solo se il dispositivo è programmato come principale con ID 1. In questo caso il
posto esterno gestisce il comando di autoinserzione proveniente dai Videocitofoni, emettendo una chiamata
al Videocitofono interessato.
RICERCA GUASTI
Nel caso di non funzionamento del posto esterno Sch. 1072/28 (es. mancanza del tono di cortesia in seguito
all’azionamento di un tasto di chiamata) è possibile stabilire con facilità la causa:
• Presenza di un cortocircuito sul bus lato pulsantiere (L1, L2).
• Mancanza della predisposizione come master di uno degli accoppiatori di bus.
1
3
4
5
2
6
1. Speaker volume adjustment trimmer
2. Microphone volume adjustment trimmer
3. Simplified programming LED button
4. Programming connector via adapter 1072/60
and keyboard 1032/65
5. Simplified dip-switch programming
6. Connector (EXP) for connecting buttons
module

14 DS1072-031 15
DS1072-031
1. Programming button
2. Calling buttons
3. Panel selection jumper with buttons Ref. 1128/1
or Ref. 1128/2
4. External power 12V~ selector jumper
5. Connector for connecting buttons modules
Ref. 1082/40 and Ref. 1082/41
6. Name tag lighting LED connector
INSTALLATION
Proceed as follows to install:
The following elements must be considered for correct system construction:
• The surrounding electrical environment.
• The wire type and cross-section area.
• The extension of the system.
SURROUNDING ELECTRICAL ENVIRONMENT
Construct the system respecting the safety standards. Avoid running bus wires (main station side bus and
door phone side bus) near power lines in the building, e.g. staircase lights, lifts, power line risers (230Vac).
A distance of at least 10 cm is recommended.
If wires must be laid near existing power lines, arrange a metallic partition in between, as commonly
employed in telecommunication system construction.
Important: No part of the BIBUS 2nd edition system must be connected to electrical earth.
WIRE TYPE
Use a normal one-pole wire with a suitable cross-section area for electrical connections. Multiple pole wire
must not be used. The main push-button panel side bus and the door phone side bus must run in separate
conduits. Coupler spines (where fitted) must run in reciprocally separate conduits.
Telephone wire terminals L1 and L2 with a diameter exceeding 0.6 mm (AWG22) can be used for distances
less than 100 metres between calling station and bus coupler, or between bus coupler and most distant door
phone.
3
2
46
5
1
Ref. 1128/44 or
Ref. 1128/45
2
1
34
Ref. 1082/40 or
Ref. 1082/41
1. Name tag lighting LED connector
2. Calling buttons
3. Connector for button module connection
4. Connector for connecting the previous button
module or door unit module
DESCRIPTION OF TERMINAL BOARDS
L1 Bus Line 1st connector
L2 Bus Line 2nd connector
PA Hall door opener button input (normally open)
SP Open door sensor contact input (closed with closed door)
GND Reference earth PA, SP.
~0 Relay power for electrical lock
~12 Relay power for electrical lock
C Relay exchange electrical lock common contact
NC Electrical lock relay normally closed contact.
NO Electrical lock relay normally open contact.
R Video switching enable signal for video systems
R1 Video power earth
TECHNICAL SPECIFICATIONS
Stand-by consumption: <6,5mA
Active voice consumption: <70mA
Relay contact: 2A
Working temperature range: -10° +50°
Humidity: 5% - 95%
2
3
1

16 DS1072-031 17
DS1072-031
MAXIMUM DISTANCE BETWEEN DOOR PHONE SYSTEMS
The maximum connection lengths and the respective cross-section areas of the wires L1, L2 are shown in
the following table.
MAXIMUM EXTENSION OF THE SYSTEM
The sum of all the bus sections on main station bus side must be less than 800 metres. The sum of all the
door phone bus sections of a coupler must be lower than 800 metres.
POWER
Internal calling station circuits are power by bus voltage.
CONNECTIONS
Up to 34 user buttons can be connected to the door unit through 1 door unit module Ref. 1128/44 or
Ref. 1028/45 and 3 buttons modules Ref. 1082/40 or Ref. 1082/41.
PROGRAMMING
In simple systems, the door unit can be programmed by means of the LED button and the two dip-switches
without the help of external devices. In complex systems and for special programming needs, the device
can be programmed with adapter 1072/60 to be inserted in the specific dedicated minidin connector. The
programming adapter must be connected to the programming keyboard 1032/65. The system must be
powered for programming.
COMPLETE PROGRAMMING WITH EXTERNAL DEVICE
Insertion of the programming device is confirmed by two beeps and by the led lighting.
Parameters can be programmed or reprogrammed in any order until the keyboard is extracted. Two beeps
will be heard to confirm data programming. A KO signal (two beeps, the second of which at a lower
frequency) will be heard if the programming is not valid. Repetitive beeps will be heard in programming if
other modules with the same ID are present. Press the button to silence the signal. You are advised to
program the data in the following order for the sake of simplicity.
SYSTEM TYPE
The digitiser can be configured as 1st edition or 2nd edition. The digitiser must be programmed as 1st edition
if there is even only one 1st edition device in the system (when replacing parts in old systems). The device
must be programmed as 2nd edition when all the devices in the system are 2nd edition.
Letter “M” identifies the type of system:
• Press M1 ↵to program 1st edition
• Press M2 ↵to program 2nd edition
The device will repeatedly beep if there are other modules with the same ID.
Press the button to silence the signal. The two dip-switches must not be in the ON position to program
this parameter.
STATION TYPE
The digitiser can be configured as a main station or as a secondary station. A secondary digitiser can be
used to send calls to internal stations in the riser but cannot be used to call the switchboard. In the case of 1st
edition systems, the digitiser will be automatically configured as a main station and should not be changed.
Letter “I” identifies the type of station:
• Press I0 ↵to program the main station
• Press I1 ↵to program the secondary station
The device will repeatedly beep if there are other modules with the same ID.
Press the button to silence the signal. The two dip-switches must not be in the ON position to program
this parameter.
CODE FORMAT
The digitiser can be used to call users with numeric codes (0001-9999), alphanumeric codes with alphabetic
prefix (x000-x999) and alphanumeric codes with alphabetic suffix (000x-999x). Letters from A to J can be
used.
Letter “F” identifies the type of programmable code:
• Numeric code F1 ↵
• Code with alphabetic prefix: F2 ↵
• Code with alphabetic suffix: F3 ↵
1st edition system: this programming is not required.
STATION NUMBER (ID)
A number from 1 to 12 is assigned to each main calling station. A number from 0 to 9 is assigned to each
secondary station. The secondary number is in the range from A to J in systems with alphabetic prefix.
Letter “N” identifies the station number:
x station number: Nx ↵
A to J programmed on a secondary station will automatically be reprogrammed as a preficode format. ID from
0 to 9 on a secondary station will automatically be reprogrammed as a numeric code format.
The two dip-switches must not be in the ON position to program this parameter.
1st edition system: the station number must be in the range from 1 to 12 (there are not secondary stations in
the system). Assign F as station number to use the clone function.
OFF-HOOK WAITING TIME
The off-hook waiting time is the maximum time of a call in which the user can answer the door phone. All
other calling stations will be engaged during this time. All devices in the system must have the same off-hook
waiting time.
Letter “G” identities the off-hook waiting time:
• 10s waiting time: G1 ↵
• 20s waiting time: G2 ↵
• 30s waiting time: G3 ↵
• 40s waiting time: G4 ↵
100m50m
0.75mm2
0.75mm22,5mm2
200m 300m 400m
1.5
mm2
Maximum distance
Between:
- Bus coupler
- Most distance apartment
station or secondary station
Between:
- Bus coupler
- Main station

18 DS1072-031 19
DS1072-031
MINIMUM CONVERSATION TIME (BUSY)
When a user is called and answers the door phone, all other call stations will be busy for the minimum
programmed conversation time. A communication that has just started cannot be interrupted. All devices in
the system must have the same minimum conversation time (busy time).
Letter “O” identities the off-hook waiting time:
• 10s busy: O1 ↵
• 20s busy: O2 ↵
• 30s busy: O3 ↵
• 40s busy: O4 ↵
DOOR LOCK ACTIVATION TIME
The relay controlling the door lock can be managed in pulse mode (approximately 600 ms) or stabile mode
(from 1 to 30 s).
Letter “D” identities the lock activation time:
• Pulse: D00 ↵
• Door lock xy seconds: Dxy ↵
The name tag light LEDs will go out when then electrical lock is operated.
CODE BUTTON ASSOCIATION
This is the step in which user codes to be programmed are associated to each button connected to the
digitiser. The call code sequence is: CxyzwPnm ↵
where xyzw is the user code and nm is the calling station button number.
The user code xyzw can have the following values:
• 0001-9999 for numeric code formats
• x000-x999 for alphabetic prefix code formats (x from A to J)
• 000x-999x for alphabetic suffix code formats (x from A to J)
• 0000 for direct calls to switchboard in day mode
• LLLL for “staircase lights” function
Connect a door unit module with 4 button Ref. 1128/44 or Ref. 1128/45 and up to three 10 button modules
Ref. 1082/40 or Ref. 1082/41 to the door unit. The button number nm depends on the position of the terminal
to which it is connected according to the following table:
1÷4: door unit module Ref. 1128/44 or Ref. 1128/45
5÷14: first buttons module Ref. 1082/40 or Ref. 1082/41
15÷24: second buttons module Ref. 1082/40 or Ref. 1082/41
25÷34 third buttons module Ref. 1082/40 or Ref. 1082/41
Once a code is programmed, press button ↵ to automatically program call code xyzw+1 on button nm+1. For
example, the calling sequence C1000P01↵↵↵ will program code 1000 on button 01, code 1002 button 02
and code 1002 on button 03.
1st edition system: this programming is not required.
Programming door phones in 2nd edition systems using the programming adapter
The door phone programming sequence consists of two steps:
A. Door phone booking (to be made on a calling station).
B. Door phone programming (to be made in the apartments).
A: Door phone booking.
1. Insert adapter 1072/60 in the specific minidin connector.
2. Press the user buttons to be associated with the door phones once. The booking sequence according
to which the buttons are pressed must be the same as the order in which the operator will go to the
apartments. DO NOT press the switchboard call button or the “staircase lights” function.
3. A beep will be heard after 30 seconds from last pressing a user button (end of booking).
B: Door phone programming.
1. Go to the first booked user, hold the button pressed and lift the door phone handset. Two confirmation
beeps will be heard and the LED will flash to indicate that it has been programmed.
2. Go to the other booked users and repeat the operations.
Refer to the attached sheet to remember the code/button association sequence.
Associating 2/3 door phones in parallel in 2nd edition systems using the programming adapter
To install two or three door phones in one apartment and make them both ring when a call is received, press
the button related to the user twice or three times with the door phones in parallel when booking the door
phones.
When you reach the apartment where the parallel door phones are installed according to the programming
sequence, repeat the programming sequence on both door phones.
Adding new users in 2nd edition systems using the programming adapter
Insert the programming adapter in the digitiser connector and program the user code of the button which will
call the unit. Press this button to book programming and go to the user to program the door phone.
Programming door phones in 1st edition systems using the programming adapter
The door phone programming sequence consists of two steps:
A. Door phone booking (to be made on a calling station).
B. Door phone programming (to be made in the apartments).
A: Door phone booking.
1. Insert adapter 1072/60 in the specific minidin connector.
2. Press the user buttons to be associated with the door phones once. The booking sequence according
to which the buttons are pressed must be the same as the order in which the operator will go to the
apartments.
3. A beep will be heard after 30 seconds from last pressing a user button (end of booking).
4. Leave the adapter 1072/60 in the digitiser and go to the apartments to program the door phones.
B: Door phone programming.
1. Go to the first booked user, hold the button pressed and lift the door phone handset. Two confirmation
beeps will be heard and the LED will flash to indicate that it has been programmed.
2. Go to the other booked users and repeat the operations.
Refer to the attached sheet to remember the code/button association sequence.

20 DS1072-031 21
DS1072-031
SIMPLIFIED PROGRAMMING
STATION NUMBER (ID)
The door unit and the door phones can be programmed without external devices in 2nd edition systems
consisting of main calling stations only (up to three). The following parameters can be programmed in this
case:
• Main station number: with dip-switch (1, 2, 3)
• Lock activation time: with LED button (1-30s)
• Door phone programming with LED button (predetermined user codes)
The two dip-switches determine the main station number as shown in the following table:
ELECTRICAL LOCK TIME
Press the programming button (3) and wait for the respective LED to come on.
Beeps will be repeatedly generated if there are other stations with the same ID. Press the button again to
quit the operation, correct the mistake with the dip-switches and repeat the operation.
Hold the “hall” button pressed for the time to be programmed (up to 30 s). The door unit will acquire the value
and a confirmation beep will be heard. Press the programming button to return to normal operation.
The name tag light LEDs will go out when then electrical lock is operated.
BUTTON TYPE SELECTION
This selection is necessary only if the door unit is already installed on a Mod. 1128 casing. Use Jumper
1 of the door unit module Ref. 1128/44 or Ref. 1128/45 to select the type of buttons fitted.
DOOR PHONE PROGRAMMING
The door unit is programmed by default at the factory.
Consequently, the code-button association phase can be skipped in systems without secondary units. In this
case, go to the door phone programming procedure directly. The procedure consists of two steps:
A. Door phone booking (to be made on a calling station).
B. Door phone programming.
A.: Door phone booking (to be made on a calling station).
Press the programming button and wait for the respective LED to come on. Press the user buttons to be
associated with the door phones once. The booking sequence according to which the buttons are pressed
must be the same as the order in which the operator will go to the apartments.
DO NOT press the switchboard call button.
B.: Door phone programming.
1. Wait for 30s until the LED starts blinking.
2. Go to the first booked user, hold the button pressed and lift the door phone handset. Two confirmation
beeps will be heard and the LED will flash to indicate that it has been programmed.
3. Go to the other booked users and repeat the operations.
Refer to the attached sheet to remember the code/button association sequence.
IMPORTANT: The LED will start blinking if the buttons are not booked and no operation is carried out
for 30 seconds during the programming procedure. In this case, press the programming button to quit
programming. If required, press it again to resume programming.
Associating 2/3 door phones in parallel in 2nd edition systems using the simplified programming
procedure
To install two or three door phones in one apartment and make them both ring when a call is received, press
the button related to the user twice or three times with the door phones in parallel when booking the door
phones.
When you reach the apartment where the parallel door phones are installed according to the programming
sequence, repeat the programming sequence on both door phones.
LED COLOUR
This function is only available if the door unit is installed in a Mod. 1128 casing.
On module Ref. 1128/44 or Ref. 1128/45, press the button to program the LED colours.
ON
1212
ON
12
ON
12
ON
12
ON
Dip-switch position Main station number
Not defined
(for programming with
an external keyboard)
Station 1
Station 2
Station 3
Jumper inserted to make small button panels
Ref. 1128/1 (default). Jumper not inserted to make large button panels
Ref. 1128/2.
Button 1
LED colour
programming button
Button 2

22 DS1072-031 23
DS1072-031
Press button 2 to scroll the colour palette. Press button 1 to go back to palette selection.
There are 37 available colours are proposed as follows: light with colours traditionally used for panels
(emerald green, blue, amber, light green), switch-off, 33 customised colour lights. The LEDs will go out
at the end of the sequence. Press button 2 again to repeat the sequence from the beginning.
After selecting the colour, press the programming button to end the colour selection procedure.
NAME TAG LIGHTING LED
The power supply of the name card lighting leds must be the same used for the electrical lock (~0 ~12). The
door unit module jumper should be fitted as shown in the figure.
CALLS
Up to 34 users can be called by pressing the corresponding buttons on the panels associated to the door
unit Ref. 1072/28. Additionally, a concierge switchboard Ref. 1072/42 can be called, simply by pressing a
call button associated to code 0000 during programming (day mode only). A courtesy ring, similar to that
generated on a called door phone, will be heard.
STAIRCASE LIGHTS FUNCTION
Press the button programmed for this function. A command will be sent to the special decoder and a
confirmation beep will be heard.
If the staircase lights button is pressed during the programming procedure, it will be reprogrammed with
the user code corresponding to the position.
BUSY FUNCTION
This function is only required in systems with more than one calling device. This function is used to ensure
that a conversation lasts sufficiently long following a call. An intermittent beep will be heard on the speaker
for the time before the busy time-out and the panel will be disabled.
Two cases can occur:
Busy time before the call user goes on-hook:
This is the maximum time for the user to lift the handset or open the door without loosing the call after the
ring.
Busy time after user goes on-hook:
This is the minimum guaranteed conversation time from when the handset is lifted.
AUTO-ON FUNCTION
This function is only available when the device is programmed as a main device with ID1. In this case, the
door unit will manage the auto-on command from the video door phones and output a call to the concerned
video door phone.
TROUBLESHOOTING
Establishing the cause of problems related to a door unit Ref. 1072/28 is simple (e.g. no courtesy tone after
a call button is pressed):
• Short-circuit on push-button panel side (L1, L2).
• Neither bus couplers are programmed as masters.
Every calling station must have its own dedicated supply (~0 ~12): it is not possible to connect more
than one push-button panel to a single transformer.
DEFAULT PROGRAMMING
The device default settings are:
System type: 2nd edition
Station type: main
Code format: numeric (0001–9999)
Station number: 1
Off-hook waiting time: 40s
Busy time: 20s
Door opener time: 3s
Led colour: Green
To restore default settings, insert the programming device and hold bs button pressed for longer than three
seconds until you hear a beep. Alternatively, without the programming device, hold the programming button
pressed for longer than three seconds until you hear a beep.
VOLUME REGULATION
Volume levels are calibrated by default so not to require adjustments in most cases.
Use a screwdriver to adjust the trimmers if required.

24 DS1072-031 25
DS1072-031
Le poste externe BiBus Réf. 1072/28 est commercialisé en association avec le module à quatre touches
Réf. 1128/44 ou Réf. 1128/45, pour réaliser des postes d’appel d’interphone. En plus du module à quatre
touches, il est possible de connecter jusqu’à un maximum de trois modules à dix touches Réf. 1082/40 ou
Réf.1082/41, ce qui permet de réaliser des postes d’appel avec un maximum de 34 utilisateurs.
PERFORMANCES
• Connexion avec au maximum un module Réf. 1128/44 ou Réf. 1128/45 et trois modules avec touches
Réf. 1082/40 ou Réf. 1082/41, soit un total de 34 boutons utilisateurs pour chaque poste externe.
• Possibilité d’attribuer aux touches d’appel des codes alphanumériques avec préfixe ou suffixe littéral
(lettres A-J).
• Programmation par dispositif externe Réf. 1072/60, qui doit être à son tour raccordé à un clavier
Réf. 1032/65.
• Programmation simplifiée avec bouton-diode et deux commutateurs dans les installations simples.
• Possibilité de programmer un ou plusieurs touches de pilotage d’un décodeur spécial (fonction “éclairage
d’escalier”).
• Actionneur de commande serrure électrique par relais avec sorties NF-F-NO et temps d’activation
programmable entre 1 et 30s.
• Temps d’attente décrochage interphone programmable (10, 20, 30, 40s).
• Temps de conversation minimum garanti programmable (10, 20, 30, 40s).
• Temps maximum de conversation: 250s.
• Entrée pour contact porte ouverte.
• Entrée pour bouton “hall d’entrée” sous temporisation.
• Signal sonore d’appel transmis.
• Fonction ligne occupée signalée par une tonalité et commandée par l’actionnement d’un bouton jusqu’à
l’expiration du temps de ligne occupée.
• Deux sélecteurs de réglage du niveau phonique du haut-parleur et du combiné.
• Possibilité de programmer une touche prévue pour l’appel direct vers la centrale (en état jour seulement).
• Programmation de la couleur des diodes des touches.
STRUCTURE
FRANÇAIS
1. Touche de programmation
2. Touches d’appel
3. Cavalier de sélection claviers avec touches
Réf. 1128/1 ou Réf. 1128/2
4. Cavalier de sélection alimentation externe
12V~
5. Connecteurderaccordement des modules avec
touches Réf. 1082/40 ou Réf. 1082/41
6. Connecteur des diodes d’éclairage des
étiquettes
Le poste externe comprend les éléments suivants:
1. Réglage du niveau phonique du haut-parleur
2. Réglage du niveau phonique du combiné
3. Bouton et diode pour la programmation
simplifiée
4. Connecteur pour la programmation par
adaptateur Réf. 1072/60 et clavier
Réf. 1032/65
5. Commutateur de programmation simplifiée
6. Connecteur (EXP) pour le raccordement des
modules Genya á touches
1
3
4
5
2
6
3
2
46
5
1
Réf. 1128/44 ou
Réf. 1128/45
2
1
34
Réf. 1082/40 ou
Réf. 1082/41
1. Connecteur des diodes d’éclairage des
étiquettes
2. Touches d’appel
3. Connecteur pour le raccordement de modules
avec touches
4. Connecteur pour le raccordement au module
avec touches précédent ou au module poste
externe
DESCRIPTION DES BORNES
L1 Ligne Bus 1e conducteur.
L2 Ligne Bus 2e conducteur.
PA Entrée bouton ouvre-porte hall d’entrée (normalement ouvert).
SP Entrée contact capteur de porte ouverte (fermée avec porte fermée)
GND Masse de référence PA, SP.
~0 Alimentation relais pour serrure électrique.
~12 Alimentation relais pour serrure électrique.
C Commun contact en échange relais pour serrure électrique.
NC Contact normalement fermé relais pour serrure électrique.
NO Contact normalement ouvert relais pour serrure électrique.
R Signal d’habilitation commutation vidéo pour installations vidéo.
R1 Masse alimentateur vidéo
CARACTERISTIQUES TECHNIQUES
Consommation au repos: <6,5mA
Consommation en phonie active: <70mA
Contact relais: 2A
Température de fonctionnement: -10° +50°
Humidité: 5% - 95%

26 DS1072-031 27
DS1072-031
INSTALLATION
Pour l’installation, procéder comme suit:
Pour la réalisation correcte de l’installation, il est nécessaire de prendre en compte les critères suivants:
• L’environnement électrique.
• Le type de conducteur et sa section.
• Les dimensions de l’installation.
ENVIRONNEMENT ELECTRIQUE
Réaliser l’installation conformément aux normes de sécurité, en veillant à ce que les conducteurs des bus
utilisés (Bus côté postes principaux et Bus côté interphones) ne passent pas à proximité des lignes de
puissance présentes dans le bâtiment (par exemple, lignes d’éclairage escalier, ascenseurs ou montants de
lignes de puissance 230Vac).
Dans ce cas, il est conseillé de respecter une distance d’au moins 10 cm.
S’il faut poser des câbles dans des goulottes accueillant déjà des lignes de puissance, interposer un
séparateur métallique, du type couramment utilisé dans le domaine des télécommunications.
Attention: aucun élément du système BiBus II e ED. ne doit être branché à la terre électrique.
TYPES DE CONDUCTEURS
Le câble électrique à utiliser pour les connexions doit être du type unipolaire normale, ayant une section
adéquate. Il est interdit d’utiliser des câbles multipolaires. Le bus côté claviers principaux et le bus côté
interphonesdoivent être posés dans desgoulottes séparées; leséventuelles dorsales decoupleurs différents
doivent être posées dans des goulottes séparées les unes des autres.
Pour les distances inférieures à 100 mètres entre le poste d’appel et le coupleur de bus, ou bien entre le
coupleur de bus et l’interphone le plus éloigné, il est possible d’utiliser, pour la connexion des bornes L1 et
L2, une paire torsadée téléphonique d’un diamètre supérieur à 0,6 mm (AWG22).
DISTANCE MAXIMUM DANS LES INSTALLATIONS D’INTERPHONES
Le tableau ci-après indique les longueurs maximum de connexion ainsi que les sections des conducteurs L1
et L2.
DIMENSIONS MAXIMALES DE L’INSTALLATION
La somme de tous les segments du bus côté postes principaux doit être inférieure à 800 mètres; la somme
de tous les segments des bus des interphones d’un coupleur doit être inférieure à 800 mètres.
ALIMENTATION
L’alimentation des circuits internes du poste d’appel est obtenue à partir de la tension du bus.
BRANCHEMENTS
Il est possible de raccorder jusqu’à un maximum de 34 touches utilisateurs au poste externe, par le biais
d’un module poste externe Réf.1128/44 ou Réf.1028/45 et de trois modules avec touches Réf. 1082/40 ou
Réf.1082/41.
PROGRAMMATION
Dans les installations simples, le poste externe peut être exclusivement programmé au moyen du bouton-
LED et des 2 commutateurs, sans qu’il soit nécessaire d’utiliser d’autres dispositifs externes. Dans les
installations complexes ou en cas d’exigences particulières de programmation, le poste externe peut être
programmé en utilisant l’adaptateur de programmation 1072/60, lequel doit être engagé dans le connecteur
minidin spécialement prévu à cet effet; l’adaptateur de programmation doit être connecté au clavier de
programmation 1032/65. Dans tous les cas, la programmation doit être effectuée l’installation sous tension.
PROGRAMMATION COMPLETE AVEC DISPOSITIF EXTERNE
L’activation du dispositif de programmation est confirmée par l’émission de deux bips sonores ainsi que par
l’allumage de la LED.
Il est possible de programmer ou de reprogrammer les paramètres dans n’importe quel ordre, jusqu’à
l’extraction du clavier. La programmation d’un paramètre est confirmée par deux bips sonores; en cas de
programmation non valide, une tonalité de KO est émise (2 bips sonores, dont le deuxième à une fréquence
plus basse).
Au début de la programmation, des bips sonores répétés sont émis s’il y a d’autres modules ayant le même
code ID. Le signal s’interrompt en appuyant sur la touche .
Par simplicité d’installation, il est conseillé de programmer les paramètres dans l’ordre suivant.
TYPE D’INSTALLATION
Le numériseur peut être configuré comme IeED. ou IIeED. Le numériseur doit être programmé comme
IeED. lorsque même un seul dispositif présent dans l’installation est de IeED. (en cas de remplacement d’un
élément sur d’anciennes installations). Le dispositif ne doit être programmé comme IIeED. que si tous les
dispositifs sont de IIeED.
2
3
1
100m50m
0.75mm2
0.75mm22,5mm2
200m 300m 400m
1.5
mm2
Distance maximum
Entre:
- Coupleur de bus
- Le poste interne le plus
éloigné ouposte secondaire
Entre:
- Coupleur de bus
- Poste principal

28 DS1072-031 29
DS1072-031
La commande qui identifie le type d’installation correspond à la lettre ‘M’:
• Pour programmer I e ED., appuyer sur M1 ↵
• Pour programmer II e ED., appuyer sur M2 ↵
Le dispositif émet des bips sonores répétés s’il y a d’autres modules ayant le même code ID. Appuyer sur la
touche pour interrompre le signal sonore.
Pour programmer ce paramètre, il ne faut pas que les deux commutateurs soient en position ON.
TYPE DE POSTE
Le numériseur peut être configuré comme principal ou secondaire. Le numériseur configuré comme
secondaire permet l’envoi d’appels vers les postes internes appartenant à sa propre colonne et ne permet
pas l’envoi d’appels vers la centrale. Dans le cas du type d’installation de IeED., ce paramètre sera
automatiquement configuré comme principal et ne devra pas être modifié.
La commande qui identifie le type de poste correspond à la lettre ‘I’:
• Pour programmer poste principal, appuyer sur I0 ↵
• Pour programmer le poste secondaire, appuyer sur I1 ↵
Le dispositif émet des bips sonores répétés s’il y a d’autres modules ayant le même code ID. Appuyer sur la
touche pour interrompre le signal sonore.
Pour programmer ce paramètre, il ne faut pas que les deux commutateurs soient en position ON.
FORMAT DU CODE
Le numériseur permet d’effectuer des appels vers les utilisateurs à l’aide d’un code numérique (0001-9999)
ou alphanumérique avec préfixe littéral (x000-x999) ou alphanumérique avec suffixe littéral (000x-999x); l’on
utilise les lettres A à J.
La commande qui identifie le type de code programmable correspond à la lettre ‘F’:
• Code numérique: F1 ↵
• Code avec préfixe littéral: F2 ↵
• Code avec suffixe littéral: F3 ↵
Installation de IeED. Ne pas effectuer cette programmation en cas d’installation de première édition.
NUMÉRO DE POSTE (ID)
Il est nécessaire d’attribuer un numéro allant de 1 à 12 à chaque poste d’appel principal. Un numéro compris
entre 0 et 9 doit être attribué à chaque poste secondaire; dans les installations avec préfixe alphabétique, le
ID du poste secondaire est compris entre A et J.
La commande qui identifie le numéro de poste correspond à la lettre ‘N’:
numéro de poste x: Nx ↵
Sil’on programme unID compris entreA et Jsur un poste secondaire,le format ducode est automatiquement
reprogrammé sous forme de préfie; si l’on programme un ID compris entre 0 et 9 sur un poste secondaire,
le format du code est automatiquement reprogrammé sous forme numérique.
Pour programmer ce paramètre, il ne faut pas que les deux commutateurs soient en position ON.
Installation de IeED. En cas d’installation de première édition, le numéro de poste doit être compris entre 1
et 12 (il n’y a pas de postes secondaires). Si l’on souhaite utiliser la fonction clone, attribuer F en tant que
numéro de poste..
TEMPS D’ATTENTE DÉCROCHAGE
Le temps d’attente décrochage est la durée maximum à compter de l’appel dans laquelle l’utilisateur doit
répondre par interphone. Durant ce laps de temps, les autres postes d’appel sont en mode occupé.
Tous les dispositifs de l’installation doivent avoir le même temps d’attente décrochage.
La commande qui identifie le temps d’attente décrochage correspond à la lettre ‘G’:
• Attente décrochage 10s: G11 ↵
• Attente décrochage 20s: G2 ↵
• Attente décrochage 30s: G3 ↵
• Attente décrochage 40s: G4 ↵
TEMPS DE CONVERSATION MINIMUM (LIGNE OCCUPÉE)
Lorsque un utilisateur est appelé et qu’il répond par interphone, les autres postes d’appel reprennent l’état
de ligne occupée durant le temps de conversation minimum programmé; de ce fait, ils ne peuvent pas
interrompre la communication qui vient d’être établie.
Tous les dispositifs de l’installation doivent avoir le même temps de conversation minimum (temps de ligne
occupée). La commande qui identifie le temps de conversation minimum correspond à la lettre ‘O’:
• Ligne occupée 10s: O1 ↵
• Ligne occupée 20s: O2 ↵
• Ligne occupée 30s: O3 ↵
• Ligne occupée 40s: O4 ↵
TEMPS D’ACTIVATION DE LA SERRURE ÉLECTRIQUE
Le relais qui pilote la serrure électrique peut être géré en mode par impulsions (environ 600ms) ou avec
maintien entre 1 et 30s.
La commande qui identifie le temps d’activation de la serrure électrique correspond à la lettre ‘D’:
• Ouvre-porte par impulsions: D00 ↵
• Ouvre-porte de xy secondes: Dxy ↵
Durant le temps d’activation de la serrure électrique, les diodes d’éclairage des étiquettes
s’éteindront.
ASSOCIATION CODES-TOUCHES
Il s’agit de la phase dans laquelle l’on programme le code utilisateur à appeler pour chaque bouton relié au
numériseur.
La routine à effectuer pour programmer un code d’appel est la suivante:
CxyzwPnm ↵
où xyzw est le code utilisateur et nm est le numéro du bouton du poste d’appel.
Le code utilisateur xyzw peut prendre les valeurs suivantes:
• 0001-9999 en cas de format code numérique
• x000-x999 en cas de format code avec préfixe alphabétique (x entre A et J)
• 000x-999x en cas de format code avec suffixe alphabétique (x entre A et J)
• 0000 pour appel direct vers la centrale en état jour
• LLLL pour fonction “éclairage escalier”
Raccorder au poste externe un module pour poste externe à 4 touches Réf. 1128/44 ou Réf. 1128/45 et
jusqu’à trois modules à 10 touches Réf. 1082/40 ou Réf. 1082/41. Le numéro du bouton nm dépend de la
position de la borne à laquelle il est connecté, selon le schéma suivant:
1÷4: module poste externe Réf. 1128/44 ou Réf. 1128/45
5÷14: 1er module avec touches Réf. 1082/40 ou Réf. 1082/41
15÷24: 2ème module avec touches Réf. 1082/40 ou Réf. 1082/41
25÷34 3ème module avec touches Réf. 1082/40 ou Réf. 1082/41
Une fois le code programmé, l’actionnement ultérieur de la touche ↵ entraîne la programmation automatique
de la touche nm+1 avec le code d’appel xyzw+1. Par exemple, la routine d’appel C1000P01 ↵↵↵ programme
le code 1000 sur la touche 01, le code 1001 sur la touche 02 et le code 1002 sur la touche 03.
Installation de IeED. Ne pas effectuer cette programmation en cas d’installation de première édition.
Programmation des interphones dans une installation de IIeED. en utilisant l’adaptateur spécialement
prévu à cet effet
La programmation des interphones comporte deux phases:
A. Réservation des interphones (à effectuer sur un poste d’appel).
B. Programmation des interphones (à effectuer dans les appartements).
A: Réservation des interphones.
1. Engager l’adaptateur 1072/60 dans le connecteur minidin spécialement prévu à cet effet sur le
numériseur.
2. Appuyer une seule fois sur les boutons des utilisateurs que l’on souhaite associer aux interphones.

30 DS1072-031 31
DS1072-031
L’ordre de réservation dans lequel lesdits boutons sont actionnés devra être nécessairement le même
que l’ordre dans lequel l’opérateur devra se rendre dans les appartements; NE PAS appuyer sur
l’éventuelle touche réservée à l’appel vers la centrale ni sur l’éventuelle touche de la fonction “éclairage
escalier”.
3. Au bout de 30 secondes après le dernier actionnement d’un bouton utilisateur (fin de la réservation), un
bip sonore de signalisation sera émis.
4. Laisser l’adaptateur 1072/60 en place dans le numériseur et se rendre dans les appartements pour la
programmation des interphones.
B: Programmation des interphones.
1. Se rendre chez le premier utilisateur réservé et, tout en actionnant le bouton ouvre-porte, décrocher
le combiné de l’interphone; deux bips sonores de confirmation seront émis et la LED clignotera pour
indiquer que la programmation a bien été effectuée.
2. Se rendre chez les autres utilisateurs, en exécutant les mêmes opérations.
Il est conseillé d’utiliser la feuille ci-jointe pour se souvenir de l’ordre d’association codes/boutons:
Comment associer 2/3 interphones en parallèle dans des installations de IIeED. en utilisant
l’adaptateur de programmation
Lorsqu’il faut installer dans le même appartement deux ou trois interphones qui doivent sonner ensemble en
cas d’appel, lors de la réservation des interphones, il est nécessaire d’appuyer à deux ou trois reprises sur
le bouton correspondant à l’utilisateur qui possède les interphones en parallèle.
Lorsque, selon l’ordre de programmation, l’on arrive chez l’utilisateur qui possède des interphones en
parallèle, il faudra exécuter la procédure de programmation sur chaque interphone.
Comment ajouter un nouvel utilisateur dans les installations de IIeED. en utilisant l’adaptateur de
programmation
Engager l’adaptateur de programmation dans le connecteur du numériseur spécialement prévu à cet effet
et programmer le code utilisateur sur le bouton qui doit l’appeler. Appuyer sur ce bouton pour réserver la
programmation et se rendre chez l’utilisateur pour la programmation de l’interphone.
Programmation des interphones dans les installations de IeED. en utilisant l’adaptateur de
programmation
La programmation des interphones comporte deux phases:
A. Réservation des interphones (à effectuer sur un poste d’appel)
B. Programmation des interphones (à effectuer dans les appartements).
A: Réservation des interphones.
1. Engager l’adaptateur 1072/60 dans le connecteur minidin spécialement prévu à cet effet.
2. Appuyer une seule fois sur les boutons des utilisateurs que l’on souhaite associer aux interphones.
L’ordre de réservation dans leque lesdits boutons sont actionnés devra être nécessairement le même
que l’ordre dans lequel l’opérateur devra se rendre dans les appartements.
3. Au bout de 30 secondes après le dernier actionnement d’un bouton utilisateur (fin de la réservation), un
bip sonore de signalisation sera émis.
4. Laisser l’adaptateur 1072/60 en place dans le numériseur et se rendre dans les appartements pour la
programmation des interphones.
B: Programmation des interphones.
1. Se rendre chez le premier utilisateur réservé et, tout en actionnant le bouton ouvre-porte, décrocher
le combiné de l’interphone; deux bips sonores de confirmation seront émis et la LED clignotera pour
indiquer que la programmation a bien été effectuée.
2. Se rendre chez les autres utilisateurs, en exécutant les mêmes opérations.
Il est conseillé utiliser la feuille ci-jointe pour se souvenir de l’ordre d’association codes/boutons.
PROGRAMMATION SIMPLIFIEE
NUMÉRO DE POSTE (ID)
Dans les installations de IIeED. ne comportant que des postes d’appel principaux (maximum 3), il est
possible de programmer le poste externe et les interphones sans qu’il soit nécessaire d’utiliser de dispositifs
externes. Dans ce cas, les paramètres programmables sont les suivants:
• Numéro de poste principal: par commutateur (1, 2, 3)
• Temps d’activation serrure électrique: par bouton-LED (1-30s)
• Programmation des interphones: par bouton-LED (avec codes utilisateur préétablis)
Les deux commutateurs définissent le numéro de poste principal, d’après le tableau suivant:
TEMPS D’ACTIVATION DE LA SERRURE ÉLECTRIQUE
Appuyer sur le bouton de programmation (3) et vérifier l’allumage de la LED correspondante.
Si d’autres postes avec le même ID sont présents sur l’installation, des bips sonores répétés sont émis.
Quitter le mode de programmation en appuyant de nouveau sur le bouton; corriger l’erreur en agissant sur
les commutateurs et répéter l’opération.
Actionner le bouton “hall d’entrée” durant le laps de temps à programmer (maximum 30s). Le poste externe
acquiert cette valeur et émet un bip sonore de validation. Appuyer sur le bouton de programmation pour
rétablir le fonctionnement normal
Durant le temps d’activation de la serrure électrique, les diodes d’éclairage des étiquettes
s’éteindront.
SELECTION DU TYPE DE TOUCHES
Cette sélection est nécessaire uniquement si le poste externe est déjà installé sur un boîtier
Mod. 1128. En agissant sur le cavalier 1 du module à quatre touches Réf. 1128/44 ou Réf. 1128/45,
l’on sélectionne le type de touches présentes.
ON
1212
ON
12
ON
12
ON
12
ON
Position du commutateur Numéro de poste principal
Non défini
(pour la programmation
avec clavier externe)
Poste 1
Poste 2
Poste 3
Cavalier en place pour réaliser des claviers avec
des touches petites Réf. 1128/1 (implicite). Cavalier retiré pour réaliser des claviers avec des touches larges Réf. 1128/2.

32 DS1072-031 33
DS1072-031
PROGRAMMATION DES INTERPHONES
Les boutons du poste sont programmés en usine.
Dansles installations dépourvuesde postes secondaires, ilest donc possibled’ignorer la phase d’association
codes-touches et de passer directement à la programmation des interphones, déclinées en deux phases:
A. Réservation des interphones sur un poste d’appel.
B. Programmation des interphones.
A.: Réservation des interphones sur un poste d’appel
Actionner le bouton de programmation et vérifier l’allumage de la LED correspondante. Appuyer une seule
fois sur les boutons des utilisateurs que l’on souhaite associer aux interphones. L’ordre de réservation dans
lequel lesdits boutons sont actionnés devra être nécessairement le même que l’ordre dans lequel l’opérateur
devra se rendre dans les appartements; NE PAS appuyer sur l’éventuelle touche réservée à l’appel ver la
centrale.
B.: Programmation des interphones
1. Attendre 30s jusqu’à ce que la LED clignote.
2. Se rendre chez le premier utilisateur réservé et, tout en actionnant le bouton ouvre-porte, décrocher
le combiné de l’interphone; deux bips sonores de confirmation seront émis et la LED clignotera pour
indiquer que la programmation a bien été effectuée.
3. Se rendre chez les autres utilisateurs, en exécutant les mêmes opérations.
Il est conseillé d’utiliser la feuille ci-jointe pour se souvenir de l’ordre d’association codes/boutons:
ATTENTION: si la réservation des boutons n’a pas été effectuée pendant la programmation et qu’aucune
autre opération n’est exécutée durant 30 secondes, la LED clignote. Dans ce cas, appuyer sur le bouton
de programmation pour sortir du mode de programmation (quitte à l’actionner plus tard pour accéder de
nouveau à la programmation).
Comment associer 2/3 interphones en parallèle dans des installations de IIeED. en utilisant la
programmation simplifiée
Lorsqu’il faut installer dans le même appartement deux ou trois interphones qui doivent sonner ensemble en
cas d’appel, lors de la réservation des interphones, il est nécessaire d’appuyer à deux ou trois reprises sur
le bouton correspondant à l’utilisateur qui possède les interphones en parallèle.
Lorsque, selon l’ordre de programmation, l’on arrive chez l’utilisateur qui possède des interphones en
parallèle, il faudra exécuter la procédure de programmation sur chaque interphone.
COULEUR DES DIODES
Cette performance n’est disponible que si le poste externe est installé sur un boîtier Mod. 1128.
Sur le module Réf. 1128/44 ou Réf. 1128/45, appuyer sur la touche de programmation des couleurs des
diodes.
Appuyer sur la touche 2 pour faire défiler le tableau des couleurs. La touche 1 permet de revenir au tableau
de sélection.
Les coloris disponibles sont au nombre de 37 et ils seront proposés comme suit : éclairage dans les
coloris traditionnellement utilisés pour les claviers (vert émeraude, bleu, ambre, vert pâle), extinction,
éclairage dans 33 coloris personnalisés. Au terme de la séquence, les diodes s’éteignent ; lors de
l’actionnement successif de la touche 2, la séquence reprendra dès le départ.
Une fois la couleur choisie, appuyer de nouveau sur la touche de programmation pour terminer la procédure
de sélection de la couleur.
DIODES D’ÉCLAIRAGE DES ÉTIQUETTES
L’alimentation des diodes d’éclairage des étiquettes doit être identique à celle utilisée pour la serrure
électrique (~0 ~12). Le cavalier du module destiné au poste externe doit être positionné conformément aux
indications de la figure.
Touche 1
Touche de programmation
de la couleur des diodes
Touche 2
Chaque poste d’appel doit être équipé de sa propre alimentation dédiée (~0 ~12): il n’est pas possible
de raccorder plus d’un clavier à un seul transformateur.
PROGRAMMATION IMPLICITE
Le dispositif est préalablement programmé comme suit:
Type d’installation: IIeED.
Type de poste: principal
Format code: numérique (0001–9999)
Numéro de poste: 1
Temps d’attente décrochage: 40s
Temps de ligne occupée: 20s
Temps ouvre-porte: 3s
Couleur des diodes: Vert
Pour rétablir les paramètres implicites, connecter le dispositif de programmation et appuyer sur la touche
bs durant plus de 3 secondes, jusqu’à l’émission d’un signal sonore ou bien, en l’absence du dispositif de
programmation, appuyer sur le bouton de programmation durant plus de 3 secondes jusqu’à l’émission d’une
tonalité.

34 DS1072-031 35
DS1072-031
El microaltavoz BiBus Ref. 1072/28 se vende combinado con el módulo de 4 teclas Ref. 1128/44 o
Ref. 1128/45 para realizar puestos de llamada interfónicos. Además del módulo de 4 teclas, se pueden
conectar hasta 3 módulos de 10 teclas Ref. 1082/40 o Ref. 1082/41, realizando así puestos de llamada con
una cantidad máxima de 34 usuarios.
PRESTACIONES
• Conexión con 1 módulo (máx.) Ref. 1128/44 o Ref. 1128/45 y 3 módulos con teclas Ref. 1082/40 o
Ref. 1082/41 por un total de 34 pulsadores usuario en cada microaltavoz.
• Posibilidad de asignar a las teclas de llamada códigos alfanuméricos con prefijo o sufijo literal con letras
A-J.
• Programación mediante un dispositivo externo Ref. 1072/60 que, a su vez, debe estar conectado a un
teclado 1032/65.
• Programación simplificada con pulsador-led y 2 interruptores dip en sistemas simples.
• Posibilidad de programar una o más teclas para el control de un decodificador especial (función “luces de
las escaleras”).
• Accionador de mando de la cerradura eléctrica de relé con salidas NC-C-NA con tiempo de activación
programable de 1 a 30s.
• Tiempo de espera de descolgado del interfono programable (10, 20, 30, 40s).
• Tiempo de conversación mínimo garantizado programable (10, 20, 30, 40s).
• Tiempo máximo de conversación: 250s.
• Entrada para contacto de puerta abierta.
• Entrada para pulsador “interior vestíbulo” bajo temporización.
• Indicación acústica de llamada enviada.
• Función de ocupado indicada con un tono apretando un pulsador hasta el cumplimiento del tiempo de
ocupado.
• 2 trimmers para la regulación del nivel fónico del altavoz y del micrófono.
• Posibilidad de programar una tecla predispuesta para la llamada directa a la centralita (sólo en estado
día).
• Programación del color LED de las teclas.
ESTRUCTURA
El microaltavoz está formado de la siguiente manera:
ESPAÑOL
REGLAGE DE LA PHONIE
Les niveaux phoniques sont réglés en usine et ne doivent pas être modifiés dans la plupart des
installations.
Si des modification s’avèrent cependant nécessaires, agir sur les réglages spécialement prévus à cet effet
à l’aide d’un tournevis.
APPELS
Il est possible d’effectuer des appels vers un maximum de 34 utilisateurs, en appuyant sur les touches
correspondantes des claviers associés au poste externe Réf. 1072/28. Il est également possible d’appeler
une éventuelle centrale de conciergerie Réf. 1072/41, en appuyant tout simplement sur une touche d’appel
à laquelle le code 0000 aurait été associé pendant la phase de programmation (en mode jour seulement).
Simultanément à l’envoi de l’appel, l’on entend une tonalité de courtoisie semblable à celle émise sur
l’interphone de l’utilisateur appelé.
ALLUMAGE DE L’ECLAIRAGE D’ESCALIER
En actionnant le bouton programmé pour cette fonction, la commande est transmise au décodeur spécial et
un bip sonore de validation est émis.
Si un bouton configuré pour la fonction éclairage escalier est actionné pendant la programmation, ledit
bouton sera reprogrammé avec le code utilisateur correspondant à son emplacement.
FONCTION LIGNE OCCUPEE
Cette fonction n’est utile que dans les installations comportant plus d’un dispositif appelant. Dans ce cas, il
faut garantir qu’une conversation entamée à la suite d’un appel puisse avoir une durée suffiamment longue.
L’état de ligne occupée est signalé, suite à l’actionnement d’un bouton, par un bip sonore intermittent émis
par le haut-parleur, bip qui dure jusqu’au terme du temps de ligne occupée et à la désactivation du clavier.
La fonction de ligne occupée comporte deux cas:
Temps de ligne occupée avant le décrochage par l’utilisateur appelé:
Il s’agit du temps maximum dont dispose l’utilisateur depuis la sonnerie d’appel pour décrocher le combiné
ou bien pour commander l’ouvre-porte sans décrocher, après quoi l’appel est perdu.
Temps de ligne occupée depuis le décrochage par l’utilisateur:
Il s’agit du temps minimum de conversation garanti à partir du décrochage du combiné.
AUTO-ENCLENCHEMENT
Cette fonction n’est active que si le dispositif est programmé en tant que principale avec ID 1. Dans ce cas,
le poste externe gère la commande d’auto-enclenchement en provenance des vidéophones, en émettant un
appel à destination du vidéophone concerné.
RECHERCHE DES PANNES
En cas de dysfonctionnement du poste externe Réf. 1072/28 (par exemple, absence de la tonalité de
courtoisie suite à l’actionnement d’une touche d’appel), il est possible d’en détecter facilement la cause:
• Présence d’un court-circuit sur le bus côté claviers (L1, L2).
• Non-configuration d’un des coupleurs de bus en tant que maître.
1
3
4
5
2
6
1. Regulación del nivel fónico del altavoz
2. Regulación del nivel fónico del micrófono
3. Pulsador led para la programación simplificada
4. Conector para la programación mediante
adaptador Ref. 1072/60 y teclado Ref. 1032/65
5. Interruptor dip para la programación
simplificada
6. Conector(EXP)paralaconexióndelosmódulos
con teclas

36 DS1072-031 37
DS1072-031
1. Tecla de programación
2. Teclas de llamada
3. Puente de selección de teclados con teclas
Ref. 1128/1 o Ref. 1128/2
4. Puente de selección de alimentación externa
12 V~
5. Conector para la conexión con módulos con
teclas Ref. 1082/40 Ref. 1082/41
6. Conector de leds de iluminación de tarjeteros
INSTALACIÓN
Para la instalación, seguir estos pasos:
Para realizar correctamente el sistema hay que tener en cuenta los siguientes elementos:
• El entorno eléctrico.
• El tipo de conductor y la sección.
• La extensión de sistema.
ENTORNO ELÉCTRICO
Realizar el sistema respetando las normas de seguridad, evitando que los conductores de los buses
utilizados (Bus lado puestos principales y Bus lado interfonos) transiten cerca de líneas de potencia
presentes en el edificio, como por ejemplo líneas de luces de las escaleras, ascensores, o montantes de
línea de potencia (230 Vac).
En estos casos se recomienda una distancia de al menos 10cm.
Si hay que apoyar cables en conductos en los que ya están presentes líneas de potencia, colocar un
separador metálico, como los que se usan normalmente en telecomunicaciones.
Atención: ninguna parte del sistema BiBus II^ ED. debe estar conectada a la tierra eléctrica.
TIPOS DE CONDUCTORES
El cable eléctrico que se debe utilizar para las conexiones debe ser el cable normal unipolar de sección
apropiada y no está permitido el uso de cables multipolares. El bus lado teclados principales y el bus
lado interfonos deben correr por conductos separados; las eventuales columnas de acopladores diferentes
deben correr por conductos separados entre sí.
Para distancias inferiores a 100 metros entre el puesto de llamada y el acoplador de bus, o entre el
acoplador de bus y el interfono más alejado, para la conexión de los bornes L1 y L2 se puede usar un cable
doblado telefónico con un diámetro superior a 0,6mm (AWG22).
3
2
46
5
1
Ref. 1128/44 o
Ref. 1128/45
2
1
34
Ref. 1082/40 o
Ref. 1082/41
2
3
1
1. Conector de leds de illuminación de tarjeteros
2. Teclas de llamada
3. Conector para la conexión con los módulos con
teclas
4. Conector para la conexión con el módulo con
teclas anterior o con el microaltavoz
DESCRIPCIÓN DE LOS BORNES
L1 Línea Bus 1° conductor
L2 Línea Bus 2° conductor
PA Entrada pulsador apertura de la puerta interior vestíbulo (normalmente abierta)
SP Entrada contacto sensor de puerta abierta (cerrada con puerta cerrada)
GND Masas de referencia PA, SP
~0 Alimentación relé para cerradura eléctrica
~12 Alimentación relé para cerradura eléctrica
C Común contacto en intercambio relé para cerradura eléctrica
NC Contacto normalmente cerrado relé para cerradura eléctrica
NO Contacto normalmente abierto relé para cerradura eléctrica
R Señal de habilitación conmutación vídeo para sistemas vídeo
R1 Masas alimentador vídeo
CARACTERÍSTICAS TÉCNICAS
Consumo en reposo: <6,5mA
Consumo en fonía activa: <70mA
Contacto relé: 2A
Temperatura de funcionamiento: -10° +50°
Humedad: 5% - 95%

38 DS1072-031 39
DS1072-031
DISTANCIA MÁXIMA EN SISTEMAS INTERFÓNICOS
La tabla que sigue presenta las longitudes máximas de conexión, y las correspondientes secciones de los
conductores L1, L2.
EXTENSIÓN MÁXIMA DEL SISTEMA
La suma de todos los tramos del Bus lado puestos principales debe ser inferior a 800 metros; la suma de
todos los tramos de los Buses de los interfonos de un acoplador debe ser inferior a 800 metros.
ALIMENTACIÓN
La alimentación para los circuitos internos del puesto de llamada se obtiene de la tensión del bus.
CONEXIONES
Al microaltavoz se le puede conectar hasta un máximo de 34 pulsadores de usuarios mediante 1 módulo
para microaltavoz Ref. 1128/44 o Ref. 1028/45 y 3 módulos con teclas Ref. 1082/40 o Ref. 1082/41.
PROGRAMACIÓN
En sistemas simples, el microaltavoz puede ser programado exclusivamente a través del pulsador-led y
2 dip-switches sin la ayuda de dispositivos externos. En casos complejos, o por exigencias especiales de
programación, se puede programar con el adaptador para programación 1072/60 que se debe introducir el
correspondiente conector minidin exclusivo; el adaptador para programación se debe conectar al teclado de
programación 1032/65. La programación se debe realizar en todos los casos con el sistema alimentado.
PROGRAMACIÓN COMPLETA CON DISPOSITIVO EXTERNO
La introducción del dispositivo de programación se acepta con la emisión de 2 bips de confirmación y con
el encendido del led.
Es posible programar o modificar la programación de los parámetros en cualquier orden, hasta la extracción
del teclado. La programación de un dato completada se confirma con dos bips; en caso de programación no
válida, se emite una nota de KO (2 bips, con el segundo a una frecuencia más baja).
Cuando se entra en programación se emiten BIPS repetitivos si hay otros módulos con el mismo ID.
Apretando la tecla , la indicación se desactiva.
Por simplicidad de instalación, se aconseja programar los datos en el orden que sigue.
TIPO DE SISTEMA
El digitalizador se puede configurar como I^ ED. o II^ ED. El digitalizador se debe programar como I^ ED.
cuando incluso un solo dispositivo presente en el sistema es de I^ ED. (en el caso de la sustitución de una
parte en viejos sistemas). El dispositivo se debe programar como II^ ED. sólo cuando todos los dispositivos
son de II^ ED.
El mando que identifica el tipo de sistema es la letra ‘M’:
• Para programar I^ ED. apretar M1 ↵
• Para programar II^ ED. apretar M2 ↵
El dispositivo emite BIPS repetitivos si hay otros módulos con el mismo ID. Apretando la tecla , la
indicación se desactiva.
Para programar este parámetro es necesario que los dos dip-switches no estén en posición ON.
TIPO DE PUESTO
El digitalizador se puede configurar como principal o secundario. El digitalizador configurado como
secundario permite el envío de llamadas a aparatos interiores pertenecientes a la propia columna, y no
permite el envío de llamada hacia la centralita. En el caso de tipo sistema de I^ ED., este dato se configurará
automáticamente como principal y no se lo debe modificar.
El mando que identifica el tipo de puesto es la letra ‘I’:
• Para programar principal, apretar I0 ↵
• Para programar secundario, apretar I1 ↵
El dispositivo emite BIPS repetitivos si hay otros módulos con el mismo ID. Apretando la tecla , la
indicación se desactiva.
Para programar este parámetro es necesario que los dos dip-switches no estén en posición ON.
FORMATO DEL CÓDIGO
El Digitalizador permite realizar la llamada a usuarios con código numérico (0001-9999) o alfanumérico con
prefijo literal (x000-x999) o alfanumérico con sufijo literal (000x-999x); se pueden utilizar las letras de la A
a la J.
El mando que identifica el tipo de código programable es la ‘F’:
• Código numérico: F1 ↵
• Código con prefijo literal: F2 ↵
• Código con sufijo literal: F3 ↵
Sistema de I^ ED. En el caso de un sistema de primera edición, esta programación no se debe realizar.
NÚMERO DE PUESTO (ID)
A cada puesto de llamada principal se le debe asignar un número del 1 al 12. A cada puesto secundario se
le debe asignar un número del 0 al 9; en sistemas con prefijo alfabético, el número de secundario va de la
A a la J.
El mando que identifica el número de puesto es la letra ‘N’:
número de puesto x: Nx↵
Si en un secundario se programa un ID de la A a la J, automáticamente se modifica la programación del
formato código como prefijo; si en un secundario se programa un ID del 0 al 9, automáticamente se modifica
la programación del formato código como numérico.
Para programar este parámetro es necesario que ninguno de los dos dip-switches esté en posición ON.
Sistema de I^ ED. En el caso de sistema de primera edición, el número de puesto debe encontrarse entre el
1 y el 12 (no hay secundarios). Si se quiere utilizar la función clon, asignar F como número de puesto.
TIEMPO DE ESPERA DE DESCOLGADO
El tiempo de espera de descolgado es el tiempo máximo desde la llamada que tiene a disposición el usuario
para responder al interfono. Durante este tiempo, los otros puestos de llamada están en ocupado.
Todos los dispositivos del sistema deben tener el mismo tiempo de espera de descolgado.
El mando que identifica el tiempo de espera de descolgado es la letra ‘G’:
• Espera de descolgado 10s: G1 ↵
• Espera de descolgado 20s: G2 ↵
• Espera de descolgado 30s: G3 ↵
• Espera de descolgado 40s: G4 ↵
100m50m
0.75mm2
0.75mm22,5mm2
200m 300m 400m
1.5
mm2
Distancia máxima
Entre:
- Acoplador de bus
- Aparato interior más
distante o puesto secundario
Entre:
- Acoplador de bus
- Puesto principal
