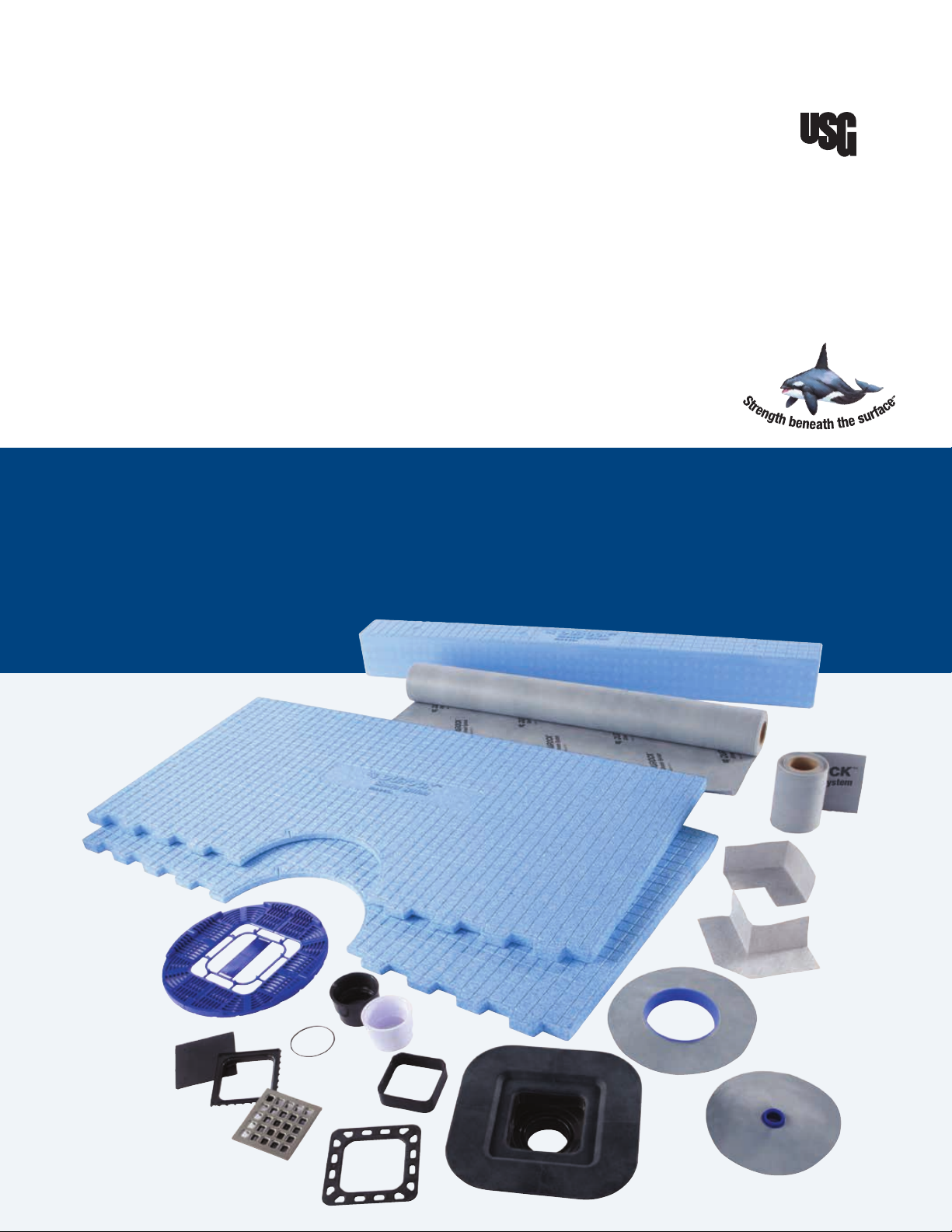

Products from the cover:
Durock™Curb
Durock™Waterproofing Membrane
Durock™Waterproofing Band
Durock™Preformed Corners
Durock™Pre-Sloped Tray
Durock™Drain Body
Durock™Grate Assembly
Productos de la cubierta:
Borde Durock™
Membrana Impermeable Durock™
Banda Impermeable Durock™
Esquinas Preformadas Durock™
Base en Pendiente Preformada Durock™
Cuerpo del Drenaje Durock™
Conjunto de Rejilla Durock™
Produits en couverture :
Seuil Durock™
Membrane d’Étanchéité Durock™
Bande d’Étanchéité Durock™
Angles Préformés Durock™
Receveur avec Pente Préformée Durock™
Corps de Drain Durock™
Ensemble de Grille Durock™
1

Durock Shower System Kits
32" x 60" offset drain
(81.2 cm x 152.4 cm)
32" x 60" center drain
(81.2 cm x 152.4 cm)
48" x 48" center drain
(122 cm x 122 cm)
Special Features
Durock waterproofing
membrane—a pliable, durable,
sheet-applied waterproofing
membrane and vapor retarder
with a uniform thickness of .012"
(.3 mm) that makes installation
easy without excessive buildup.
The Durock Shower System
makes waterproof shower
installation easier and faster
by featuring: a prefabricated
pre-sloped shower tray that
installs more quickly than
conventional mud-bed showers;
a thin, durable, waterproof
membrane; an easy-to-position
drain assembly that accepts all
Durock Shower System 4" or 5"
(10 cm or 12.5 cm) grate options
(grates sold separately).
The pre-sloped shower tray
is ideal for new construction
and repair or remodel projects.
The tray dramatically reduces
installation time compared to
conventional mud-bed showers
and its gradual pre-slope allows
for easy installation of tile.
Tools and Materials
Safety Glasses
Gloves
Scissors
Trowels
-3/16" x 3/16" (5 mm x 5 mm)
v-notched trowel or 1/8" x 1/8"
(3 mm x 3 mm) square or
u-notched trowel
-1/4" x 3/8" (6 mm x 10 mm)
square or u-notched trowel
-finishing trowel
-margin trowel
Unmodified thin-set mortar
meeting ANSI 118.1 (minimum
50 lb., 26 kg)
Utility Knife
Tape Measure
Drill
Discover the new, innovative and waterproof
Durock™Shower System for tiled showers.
The Durock Shower System continues the tradition of quality, performance and reliability, which has
defined Durock products for 30 years. The Durock Shower System makes waterproofing shower installations
easier and faster by featuring: a pre-sloped EPS shower tray that installs more quickly than conventional
mud-bed showers; a thin, durable and waterproof membrane; and an easy-to-position drain assembly
that accepts all Durock Shower System 4" or 5" (10 cm or 12.5 cm) grate options (grates sold separately).
Shower Walls
1. Use only code-approved
wall substrate suitable for
wet areas, such as Durock®
Cement Board, or Fiberock®
Tile Backerboard.
2. Apply unmodified thin-set
mortar to wall substrate
using a 3/16" x 3/16"
(5 mm x 5 mm) v-notched
trowel or 1/8" x 1/8"
(3 mm x 3 mm) square or
u-notched trowel.
Tip: The mortar should be loose but
still hold ridges from your trowel.
3. Embed Durock™Shower
System Waterproofing
Membrane into the mortar
using a finishing trowel,
drywall taping knife, or
similar tool to remove air
pockets and to ensure
proper adhesion.
Tip: Start from the center of the
wall and work toward the edges.
4. Overlap all adjoining
sections of the Durock
Shower System
Waterproofing Membrane a
minimum of 2" (5 cm).
Note: Shingle-lapping of
membrane is not required,
provided that a minimum 2"
(5 cm) overlap is maintained at
all joints. Alternatively, adjoining
sections of Durock Shower System
Waterproofing Membrane can be
abutted and then seamed with
5" (13 cm) wide Durock™Shower
System Waterproofing Band.
2

5. Install Durock™Shower
System Waterproofing Band
at all vertical inside wall
corners using unmodified
thin-set mortar and a
3/16" x 3/16" (5 mm x 5 mm)
v-notched trowel or 1/8" x
1/8" (3 mm x 3 mm) square
or u-notched trowel.
Tip: To center waterproofing
band at inside wall corners,
crease waterproofing band by
folding in half lengthwise. Embed
waterproofing band in thin-set
mortar using a drywall taping knife
or margin trowel.
Pipe Seal
Durock™Pipe Seals are designed
to seal pipe penetrations in water-
proof wall assemblies; e.g., pipe
penetrations at shower heads,
tub spouts, body sprays, etc.
1. Apply unmodified thin-set
mortar to the substrate
using a 3/16" x 3/16"
(5 mm x 5 mm) v-notched
trowel or 1/8" x 1/8"
(3 mm x 3 mm) square or
u-notched trowel.
2. Place seal over pipe and
embed into the mortar using
a finishing trowel, drywall
taping knife, or similar tool
to remove air pockets and to
ensure proper adhesion.
Mi xing Va lve Seal
Durock™Mixing Valve Seals
are designed to seal mixing
valve openings in waterproof
wall assemblies in tub surrounds
and showers.
1. Apply unmodified thin-set
mortar to the substrate
using a 3/16" x 3/16"
(5 mm x 5 mm) v-notched
trowel or 1/8" x 1/8"
(3 mm x 3 mm) square or
u-notched trowel.
2. Place seal into mixing valve
opening and embed into the
mortar using a finishing trowel,
drywall taping knife, or
similar tool to remove air
pockets and to ensure proper
adhesion.
Shower Walls
cont.
1. Place shower tray disk on
subfloor at desired drain
location. Using the removable
subfloor cutout template on
the shower tray disk, trace
the hole location on the
subfloor before cutting.
Note: Alignment of drain grate
to tile layout must be established
before cutting the hole in the
subfloor.
Tip: Dry-lay the pre-sloped
shower tray, then align the shower
tray disk with the clock marks on
the tray to the desired position
before marking and cutting the
hole in the subfloor.
2. Apply unmodified thin-set
mortar to the subfloor
using a 1/4" x 3/8"
(6 mm x 10 mm) square
or u-notched trowel. Floor
must be level prior to
installation of shower tray.
If necessary, apply Durock™
Self Leveling Underlayment
prior to installation.
3. Firmly embed Durock™
Shower System Pre-Sloped
Shower Tray into the mortar.
Check underside of tray to
ensure full mortar coverage.
4. Remove integrated cutout
template—used for drain
hole cutout in subfloor—
from shower tray disk prior
to installation.
5. Install shower tray disk by
fully embedding in the thin-
set mortar and positioning to
match drain hole orientation
using the clock marks on the
shower tray.
6. Apply unmodified thin-set
mortar to pre-sloped shower
tray and wall junction using
a 3/16" x 3/16" (5 mm x 5 mm)
v-notched trowel or 1/8" x 1/8"
(3 mm x 3 mm) square or
u-notched trowel. Embed
Durock™Shower System
Preformed Inside Corners
into the mortar, using a
drywall knife or margin
trowel to remove air pockets
and ensure proper adhesion
to shower tray and wall
junction.
Pipe Seal cont. Shower Floor
For more detailed instructions visit durockshowersystem.com
3

11. Apply unmodified thin-set
mortar to the subfloor and
edge of the pre-sloped
shower tray, curb(s), and
adjacent walls—using a
1/4" x 3/8" (6 mm x 10 mm)
square or u-notched
trowel—and firmly press
shower curb(s) into the
mortar.
12. Apply unmodified thin-set
mortar to the pre-sloped
shower tray and curb(s)
using a 3/16" x 3/16"
(5 mm x 5 mm) v-notched
trowel or 1/8" x 1/8"
(3 mm x 3 mm) square or
u-notched trowel.
13. Apply Durock Shower
System Waterproofing
Membrane to remaining
pre-sloped tray section,
overlapping seams a
minimum of 2", and wrap
over and around curb(s). Use
a finishing trowel, drywall
taping knife, or similar tool
to remove air pockets and
ensure proper adhesion.
14. Install Durock™Shower
System Preformed Inside
and Outside Corners to seal
curb/wall junctions using
unmodified thin-set mortar
and a 3/16" x 3/16"
(5 mm x 5 mm) v-notched
trowel or 1/8" x 1/8"
(3 mm x 3 mm) square or
u-notched trowel. Embed
preformed corners in the
thin-set mortar using a
drywall taping knife or
margin trowel to ensure
proper adhesion to shower
curb(s) and wall.
7. Install Durock Shower
System Waterproofing Band
at all floor/wall junctions
using unmodified thin-set
mortar and a 3/16" x 3/16"
(5 mm x 5 mm) v-notched
trowel or 1/8" x 1/8"
(3 mm x 3 mm) square or
u-notched trowel.
Tip: To center waterproofing
band at floor/wall junctions,
crease waterproofing band by
folding in half lengthwise. Embed
waterproofing band in thin-set
mortar using a drywall taping knife
or margin trowel.
8. Apply unmodified thin-set
mortar to the surface of the
pre-sloped shower tray, and
tray disk—make sure to fill
the shower tray disk—and
apply the mortar to the bottom
of the drain bonding flange.
Apply the mortar with a
3/16" x 3/16" (5 mm x 5 mm)
v-notched trowel or
1/8" x 1/8" (3 mm x 3 mm)
square or u-notched trowel.
Tip: Before applying mortar to
shower tray and shower tray
disk, establish the location of the
hole in the shower membrane
that corresponds to the recessed
area at the top of the drain body
by first dry-fitting the drain body
and membrane. Cut the opening
in the shower membrane using
the provided membrane cut-out
template.
9. Next, install the Durock™
Drain Assembly into the
pre-sloped shower tray disk,
pressing firmly to ensure
proper alignment and full
support of the bonding
flange. Once in place apply
unmodified thin-set mortar
to the top of the bonding
flange. Do not fill the recessed
areas of the bonding flange
with thin-set mortar until the
grate assembly is ready to be
installed.
Note: If there is no access to
the waste line from below, the
Durock Drain Assembly must be
connected to the waste line at the
same time it is pressed into the
mortar.
10. Embed Durock Shower
System Waterproofing
Membrane into the thin-set
mortar using a finishing
trowel, drywall taping knife,
or similar tool to remove air
pockets and ensure proper
adhesion to the pre-sloped
shower tray and drain
assembly bonding flange.
Shower Floor
cont. Shower Floor Drain Assembly (See Drain Assembly and Grate Assembly on page 5)
4

15. The Durock Shower System
waterproofing application is
now complete. Before
water testing and setting
tile, allow a minimum of
24 hours to ensure both
proper curing of thin-set
mortar and waterproof
performance at all seams
and connections.
16. Insert a water test plug
and fill the shower with
approximately 3" of water.
After 24 hours check for
leakage and remove the
plug. This confirms the
waterproofing is sound.
17. You are now ready to apply
thin-set mortar to the shower
walls and floor and set tile.
1. The Durock™Shower System
Grate Assembly is installed at
the same time as the floor tile.
Tip: Remove the construction plug
from the grate tray by pushing up
from the inside, then apply a light
coating of petroleum jelly to the
plug’s edges to keep grout from
bonding to the plug’s perimeter
(this is especially important when
using urethane or epoxy grout
which bonds more aggressively).
2. Install the construction
plug into the grate tray,
and snap the assembly into
the grate tray riser. Apply
thin-set mortar to both the
underside of the grate tray
and to the recessed area of
the drain assembly’s bonding
flange. Place the assembly
into the horizontal adjustment
ring, then place the grate
assembly into the recessed
area of the drain body.
Align the grate assembly with
the layout of the floor tile and
adjust vertically to ensure the
construction plug is even with,
or slightly below, the surface
of the surrounding tile.
Tip: During the grouting process,
expose the top surface of the
construction plug up to its outer
edges while keeping the grout joints
immediately surrounding the plug
as full as possible.
3. After grouting the shower
floor, wait at least 24
hours before removing
the construction plug. To
remove the construction
plug after grouting, press
down firmly a few times
on the center of the plug
to create a separation line
between the perimeter and
the surrounding grout joints.
Insert a thin screw (drywall
screw or similar) into one
of the four start holes in
the construction plug and
thread the screw far enough
in so that the screw grips
the plug firmly, then use the
screw to pull the plug out.
Install the grate.
Note: The construction plug
ensures that the grate tray remains
absolutely square and in perfect
form for subsequent installation
of the grate. Removing the
construction plug prematurely can
cause the grout to crack, creating
an improper fit to the grate.
For tile application, refer
to manufacturer of setting
material for specific
information related to type
of mortar, as well as to size
and type of trowel.

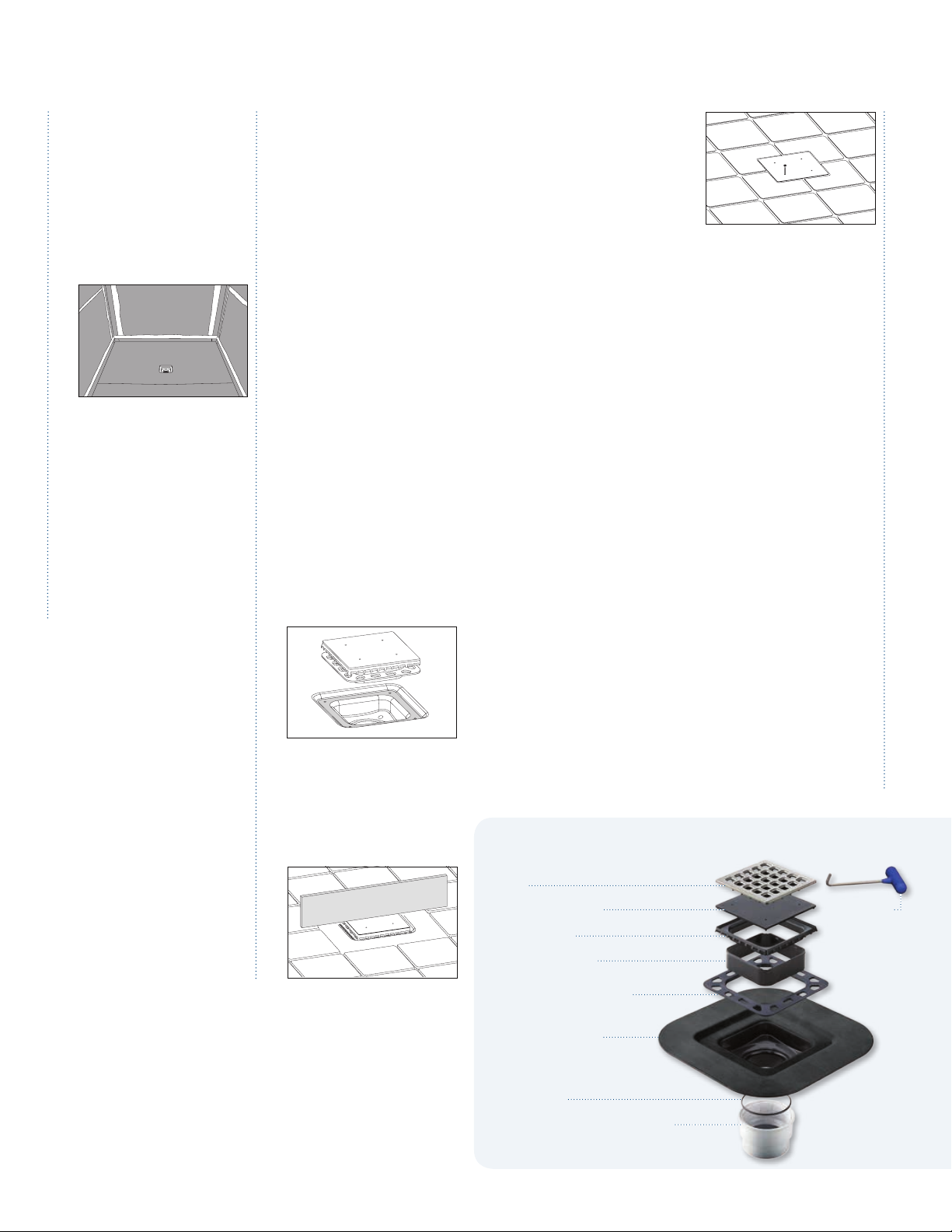

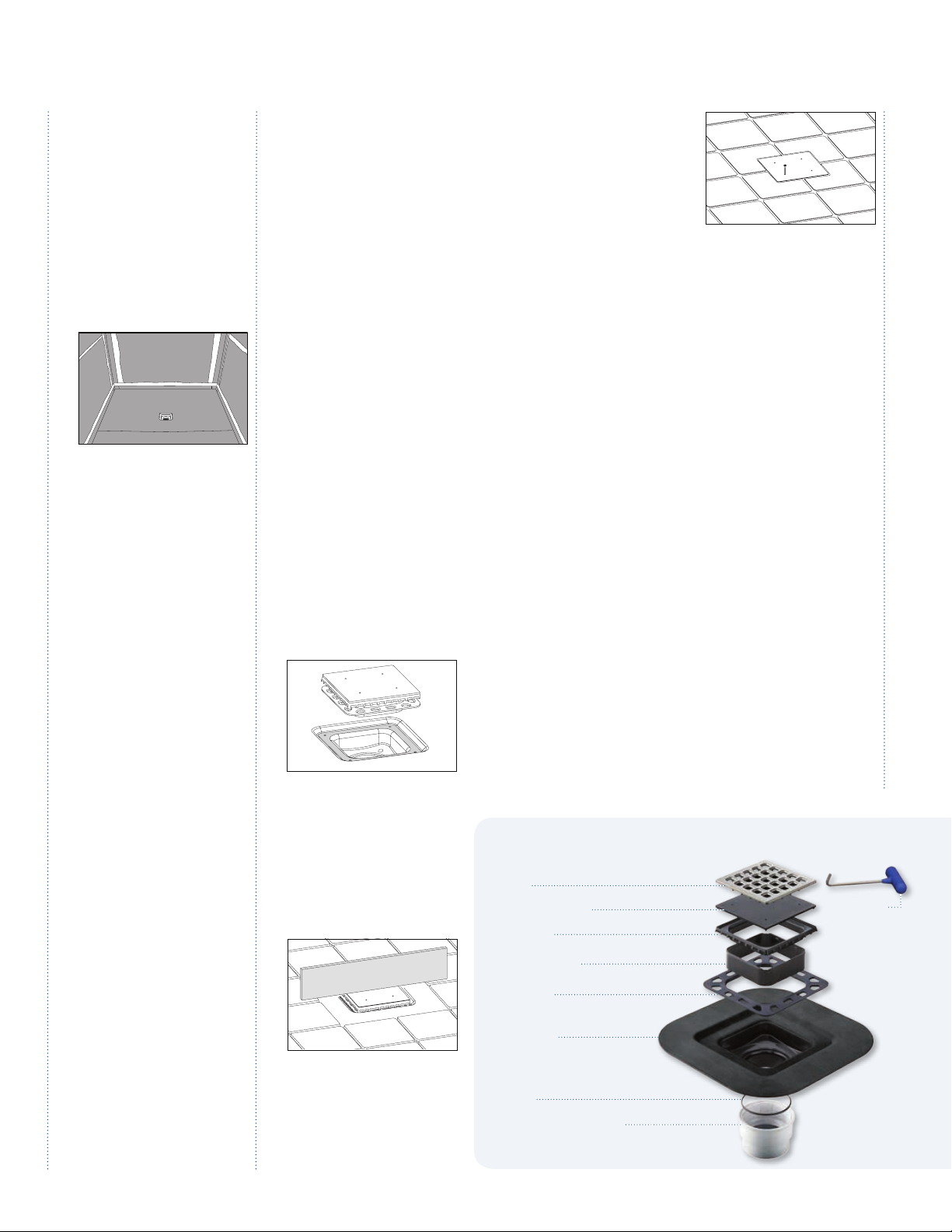

Grate Assembly
Construction Plug
Grate
Grate Tray
Grate Tray Riser
Horizontal
Adjustment Ring
Drain Body
with Integrated
Bonding Flange
PVC or ABS Bushing with
2" (5 cm) Coupling Socket
Drain Assembly and Grate Assembly
Shower Floor
Drain Assembly cont.
O-Ring
Grate Puller
For more detailed instructions visit durockshowersystem.com
5

Descubra el Sistema de Ducha Durock™para duchas de azulejos,
nuevo, innovador e impermeable.
El Sistema de Ducha Durock continúa la tradición de calidad, desempeño y fiabilidad que durante 30 años ha
definido a los productos Durock. El Sistema de Ducha Durock facilita y agiliza la instalación de duchas impermeables
al incluir: una base de ducha en pendiente preformada fabricada de EPS que se instala más rápidamente que las
duchas convencionales sobre capa de mortero; una membrana duradera, delgada e impermeable; un conjunto de
drenaje fácil de colocar que se adapta a todas las opciones de rejilla de 4 pulgadas o 5 pulgadas (10 cm o 12.5 cm)
del Sistema de Ducha Durock (las rejillas se venden por separado).
Juegos del Sistema de
Ducha Durock
Drenaje descentrado de 32 pulgadas x
60 pulgadas (81.2 cm x 152.4 cm)
Drenaje central de 32 pulgadas x 60
pulgadas (81.2 cm x 152.4 cm)
Drenaje central de 48 pulgadas x 48
pulgadas (122 cm x 122 cm)
Características especiales
Membrana impermeable Durock—una
membrana impermeable aplicada
en láminas, plegable y duradera, y
retardador de vapor con un grosor
uniforme de 0.012 pulgada (0.3 mm) lo
cual facilita la instalación sin generar
una acumulación excesiva.
El Sistema de Ducha Durock facilita
y agiliza la instalación de duchas
impermeables ya que incluye: una base
de ducha en pendiente preformada
prefabricada que se instala más
rápidamente que las duchas
convencionales sobre capa de
mortero; una membrana duradera,
delgada e impermeable; y un conjunto
de drenaje fácil de colocar que se
adapta a todas las opciones de rejilla
de 4 pulgadas o 5 pulgadas (10 cm o
12.5 cm) del Sistema de Ducha Durock
(las rejillas se venden por separado).
La base de ducha en pendiente
preformada es ideal para
construcciones nuevas y para proyectos
de reparación o remodelación.
La base reduce dramáticamente el
tiempo de instalación en comparación
con las duchas convencionales sobre
capa de mortero, y su pendiente
gradual prefabricada facilita la
instalación de los azujelos.
Herramientas y Materiales
Gafas de seguridad
Guantes
Tijeras
Llanas
-Llana con ranuras en V de 3/16
pulgada x 3/16 pulgada (5 mm x 5 mm)
o llana cuadrada o con ranuras en U
de 1/8 pulgada x 1/8 pulgada
(3 mm x 3 mm)
-llana cuadrada o con ranuras en U
de 1/4 pulgada x 3/8 pulgada
(6 mm x 10 mm)
-llana de acabado
-llana para esquinas
Mortero de fraguado delgado sin
modificar cumple la norma ANSI 118.1
(mínimo 50 lb., 26 kg)
Cuchillo para uso general
Cinta métrica
Taladro
Paredes de la ducha
1. Utilice únicamente un substrato
de pared que cumpla con los
requisitos de código para uso
en áreas mojadas, tal como el
Tablero de Cemento Durock®, o el
Tablero de Respaldo para Losetas
Fiberock®.
2. Aplique mortero de fraguado
delgado sin modificar al substrato
de pared utilizando una llana con
ranuras en V de 3/16 pulgada x
3/16 pulgada (5 mm x 5 mm) o
llana cuadrada o con ranuras en U
de 1/8 pulgada x 1/8 pulgada
(3 mm x 3 mm).
Consejo práctico: El mortero
debe estar suave pero aún así
debe preservar las ranuras
formadas por la llana.
3. Coloque la Membrana
Impermeable del Sistema de Ducha
Durock™en el mortero utilizando
una llana de acabado, una
espátula de enmascaramiento
para paredes de yeso, o una
herramienta similar para eliminar
las bolsas de aire y garantizar una
adhesión adecuada.
Consejo práctico: Comience
desde el centro de la pared y
avance hacia los bordes.
4. Traslape todas las secciones
adyacentes de la Membrana
Impermeable del Sistema de
Ducha Durock 2 pulgadas (5 cm)
como mínimo.
Nota: No es necesario traslapar
la membrana como se hace con
las tejas ya que todas las juntas
se traslapan 2 pulgadas (5 cm)
como mínimo. Alternativamente,
las secciones adyacentes de
la Membrana Impermeable
del Sistema de Ducha Durock
pueden colocarse a tope, y
luego empalmarse con la Banda
Impermeable del Sistema de
Ducha Durock™de 5 pulgadas
(13 cm).
6

1. Coloque el anillo de la base
de ducha en el substrato en la
ubicación de drenaje deseada.
Utilizando una plantilla de corte
removible para el substrato en el
anillo de la base de ducha, trace
la ubicación del agujero en el
substrato antes de cortar.
Nota: Se debe establecer el
alineamiento de la rejilla de
drenaje con la distribución de
los azulejos antes de cortar el
agujero en el substrato.
Consejo práctico: Ajuste
en seco la base de ducha en
pendiente preformada, luego
alinee el anillo de la base de
ducha con las marcas de reloj en
la base en la posición deseada
antes de marcar y cortar el
agujero en el substrato.
2. Aplique mortero de fraguado
delgado sin modificar al substrato
utilizando una llana cuadrada o
con ranuras en U de 1/4 pulgada
x 3/8 pulgada (6 mm x 10 mm).
El piso debe estar nivelado antes
de instalar la base de ducha. De
ser necesario, aplique Contrapiso
Autonivelante Durock™antes de
instalar.
3. Coloque firmemente la Base de
Ducha en Pendiente Preformada
del Sistema de Ducha Durock™en
el mortero. Revise la parte inferior
de la base para asegurar plena
cobertura del mortero.
4. Retire la plantilla de corte
integrada—que se utilizó para
cortar el agujero del drenaje en el
substrato—del anillo de la base
de ducha antes de instalar.
5. Instale el anillo de la base
de ducha colocándolo
completamente en el mortero
de fraguado delgado de manera
que coincida con la orientación
utilizando las marcas de reloj en la
base de ducha.
6. Aplique mortero de fraguado
delgado sin modificar a la base de
ducha en pendiente preformada
y a la unión de la pared utilizando
un llana con ranuras en V de
3/16 pulgada x 3/16 pulgada
(5 mm x 5 mm) o llana cuadrada o
con ranuras en U de 1/8 pulgada
x 1/8 pulgada (3 mm x 3 mm).
Coloque las Esquinas Interiores
Preformadas del Sistema de
Ducha Durock™en el mortero,
utilizando una espátula para
paredes de yeso o llana para
esquinas para eliminar las bolsas
de aire y garantizar una adhesión
adecuada a la base de ducha y la
unión de la pared.
5. Instale la Banda Impermeable
del Sistema de Ducha Durock™
en todas las esquinas de paredes
interiores verticales utilizando
mortero de fraguado delgado sin
modificar y una llana con ranuras
en V de 3/16 pulgada x 3/16
pulgada (5 mm x 5 mm) o llana
cuadrada o con ranuras en U de
1/8 pulgada x 1/8 pulgada
(3 mm x 3 mm).
Consejo práctico: Para centrar
la banda impermeable en las
esquinas de paredes interiores,
pliegue la banda impermeable
doblándola por la mitad a lo largo.
Coloque la banda impermeable en
el mortero de fraguado delgado
utilizando una espátula de
enmascaramiento para paredes
de yeso o una llana para esquinas.
Sello de tubería
Los Sellos de Tubería Durock™han sido
diseñados para sellar penetraciones
de tuberías en conjuntos de pared
impermeables, por ejemplo,
penetraciones de tuberías en
cabezales de ducha, caños de bañeras,
rociadores para el cuerpo, etc.
1. Aplique mortero de fraguado
delgado sin modificar al substrato
utilizando una llana con ranuras
en V de 3/16 pulgada x 3/16
pulgada (5 mm x 5 mm) o llana
cuadrada o con ranuras en U de
1/8 pulgada x 1/8 pulgada
(3 mm x 3 mm).
2. Coloque el sello sobre la tubería y
fíjelo en el mortero utilizando una
llana de acabado, una espátula de
enmascaramiento para paredes
de yeso, o una herramienta similar
para eliminar las bolsas de aire y
garantizar una adhesión adecuada.
Sello de válvula
de mezcla
Los Sellos de Válvula de Mezcla
Durock™están diseñados para sellar
aberturas de válvulas de mezcla en
conjuntos de pared impermeables, en
alrededores de bañeras y en duchas.
1. Aplique mortero de fraguado
delgado sin modificar al substrato
utilizando una llana con ranuras
en V de 3/16 pulgada x 3/16
pulgada (5 mm x 5 mm) o llana
cuadrada o con ranuras en U de
1/8 pulgada x 1/8 pulgada
(3 mm x 3 mm).
2. Coloque el sello sobre la abertura
de la válvula de mezcla y fíjelo en
el mortero utilizando una llana
de acabado, una espátula de
enmascaramiento para paredes
de yeso, o una herramienta
similar para eliminar las bolsas
de aire y garantizar una adhesión
adecuada.
Paredes de la ducha
(cont.)
Sello de tubería
(cont.) Piso de la ducha
Para obtener instrucciones detalladas adicionales,
visite durockshowersystem.com
7

11. Aplique mortero de fraguado
delgado sin modificar al substrato
y al borde de la base de ducha en
pendiente preformada, al borde(s)
y las paredes adyacentes—
utilizando una llana cuadrada o
con ranuras en U de ¼ pulgada x
3/8 pulgada (6 mm x 10 mm)—y
presione firmemente el borde(s)
de la ducha en el mortero.
12. Aplique mortero de fraguado
delgado sin modificar a la base de
ducha en pendiente preformada y
al borde(s) utilizando un llana con
ranuras en V de 3/16 pulgada x
3/16 pulgada (5 mm x 5 mm) o
llana cuadrada o con ranuras en U
de 1/8 pulgada x 1/8 pulgada
(3 mm x 3 mm).
13. Aplique la Membrana
Impermeable del Sistema de
Ducha Durock al área restante de
la base en pendiente preformada,
traslapando las costuras 2
pulgadas como mínimo, y cubra
sobre y alrededor del borde(s).
Utilice una llana de acabado, una
espátula de enmascaramiento
para paredes de yeso, o una
herramienta similar para eliminar
las bolsas de aire y garantizar una
adhesión adecuada.
14. Instale las Esquinas Interiores
y Exteriores Preformadas del
Sistema de Ducha Durock™para
sellar las uniones de los bordes/
paredes utilizando mortero de
fraguado delgado sin modificar
y una llana con ranuras en V de
3/16 pulgada x 3/16 pulgada
(5 mm x 5 mm) o llana cuadrada
o con ranuras en U de 1/8
pulgada x 1/8 pulgada (3 mm
x 3 mm). Coloque las esquinas
preformadas en el mortero de
fraguado delgado utilizando una
espátula de enmascaramiento
para paredes de yeso o llana para
esquinas para garantizar una
adhesión adecuada al borde(s) y
la pared de la ducha.
7. Instale la Banda Impermeable
del Sistema de Ducha Durock™
todas las uniones del piso/pared
utilizando mortero de fraguado
delgado sin modificar y una llana
con ranuras en V de 3/16 pulgada
x 3/16 pulgada (5 mm x 5 mm) o
llana cuadrada o con ranuras en U
de 1/8 pulgada x 1/8 pulgada
(3 mm x 3 mm).
Consejo práctico: Para centrar la
banda impermeable en las uniones
del piso/pared, pliegue la banda
impermeable doblándola por la mitad
a lo largo. Coloque la banda
impermeable en el mortero de
fraguado delgado utilizando una
espátula de enmascaramiento
para paredes de yeso o una llana
para esquinas.
8. Aplique mortero de fraguado
delgado sin modificar a la superficie
de la base de ducha en pendiente
preformada, y el anillo de la base—
asegúrese de rellenar el anillo de
la base de ducha—y aplique el
mortero en la parte inferior de borde
de adherencia del drenaje. Aplique
mortero utilizando una llana con
ranuras en V de 3/16 pulgada x
3/16 pulgada (5 mm x 5 mm) o llana
cuadrada o con ranuras en U de 1/8
pulgada x 1/8 pulgada
(3 mm x 3 mm).
Consejo práctico: Antes de
aplicar mortero a la base de ducha
y al anillo de la base de ducha,
establezca la ubicación del agujero
en la membrana de la ducha que
corresponde al área en rebajo en la
parte superior del cuerpo del drenaje
ajustando primero en seco el cuerpo
del drenaje y la membrana. Corte
la abertura en la membrana de
la ducha utilizando la plantilla de
corte de membrana incluida.
9. Luego, instale el Conjunto de
Drenaje Durock™en el anillo de
la base de ducha en pendiente
preformada, presionando
firmemente para garantizar
una alineación adecuada y un
soporte completo al reborde de
adherencia. Una vez instalado,
aplique mortero de fraguado
delgado sin modificar en la parte
superior del reborde de adherencia.
No rellene las áreas en rebajo del
reborde de adherencia con el
mortero de fraguado delgado
hasta que el conjunto de rejilla
esté listo para instalar.
Nota: Si no hay acceso a la línea
de desechos desde la parte
inferior, el Conjunto de Drenaje
Durock deberá conectarse a la
línea de desechos a la vez que se
presiona contra el mortero.
10. Coloque la Membrana
Impermeable del Sistema de
Ducha Durock™en el mortero
de fraguado delgado utilizando
una llana de acabado, una
espátula de enmascaramiento
para paredes de yeso, o una
herramienta similar para eliminar
las bolsas de aire y garantizar una
adhesión adecuada a la base de
ducha en pendiente preformada
y al reborde de adherencia del
conjunto de drenaje.
Piso de la ducha
(cont.)
Piso de la ducha
Conjunto de drenaje (Consulte Conjunto de drenaje y Conjunto de rejilla en la página 9)
8

Para obtener instrucciones detalladas adicionales,
visite durockshowersystem.com
Conjunto de rejillaPiso de la ducha
(Conjunto de drenaje cont.)
15. La aplicación de impermeabilización
del Sistema de Ducha Durock
ha finalizado. Antes de probar la
impermeabilidad e instalar los
azulejos, deje que transcurra un
mínimo de 24 horas p ara
garantizar el curado adecuado
del mortero de fraguado delgado
y la impermeabilidad de todas las
costuras y conexiones.
16. Inserte un tapón de prueba
del agua y llene la ducha con
aproximadamente 3 pulgadas
de agua. Luego de transcurridas
24 horas, verifique que no
haya fugas y retire el tapón.
Esta prueba confirma que la
impermeabilización es estanca.
17. Ahora está listo para aplicar
mortero de fraguado delgado a
las paredes y el piso de la ducha e
instalar los azulejos.
1. El Conjunto de Rejilla del Sistema de
Ducha Durock™y las losetas para
pisos se instalan simultáneamente.
Consejo práctico: Retire el
tapón temporal de la bandeja
para rejilla empujándolo desde
la parte interior, y luego aplique
una capa delgada de vaselina
a los bordes del tapón para
evitar que la lechada se adhiera
a los bordes del tapón (esto
es especialmente importante
cuando se utiliza lechada de
uretano o epoxi, cuya adherencia
es más fuerte).
2. Instale el tapón temporal en la
bandeja para rejilla y encaje el
conjunto en la pieza elevadora
de la bandeja para rejilla. Aplique
mortero de fraguado delgado
al lado inferior de la bandeja
para rejilla y al área en rebajo
del reborde de adherencia del
conjunto de drenaje. Coloque el
conjunto en la placa de ajuste
horizontal, y luego coloque el
conjunto de rejilla en el área de
rebajo del cuerpo del drenaje.
Alinee el conjunto de rejilla con la
distribución de las losetas para
pisos, y ajuste verticalmente para
garantizar que el tapón temporal
esté nivelado o esté levemente
debajo de la superficie de las
losetas adyacentes.
Consejo práctico: Durante
la instalación de la lechada,
exponga la superficie superior
del tapón temporal a los bordes
exteriores mientras mantiene las
juntas de lechada que rodean el
tapón lo más llenas posibles.
3. Luego de instalar la lechada en
el piso de la ducha, espere un
mínimo 24 horas antes de retirar
el tapón temporal. Para retirar el
tapón temporal luego de haberse
instalado la lechada, presione
firmemente unas cuantas veces
el centro del tapón temporal para
crear una línea de separación
entre el borde del tapón y las
juntas de la lechada adyacentes.
Inserte un tornillo delgado (tornillo
para pared de yeso o similar) en
uno de los cuatro orificios pilotos
del tapón temporal y enrosque el
tornillo lo suficientemente para
que pueda agarrar bien el tapón, y
luego utilice el tornillo para retirar
el tapón. Instale la rejilla.
Nota: El tapón temporal
garantiza que la bandeja para
rejilla permanezca completa y
perfectamente cuadrada para
la instalación subsiguiente
de la rejilla. Extraer el tapón
temporal antes de tiempo podría
ocasionar el agrietamiento de la
lechada e impedir que se ajuste
correctamente a la rejilla.
Para la aplicación de losetas,
consulte al fabricante del
material de fraguado para
obtener información específica
relacionada al tipo de mortero, así
como el tamaño y tipo de llana.
Tapón temporal
Rejilla
Bandeja para rejilla
Pieza elevadora de la
bandeja para rejilla
Placa de ajuste
horizontal
Cuerpo del drenaje
con reborde de
adherencia integrado
Buje PVC o ABS con manguito de
acoplamiento de 2 pulgadas (5 cm)
Conjunto de drenaje y Conjunto de rejilla
Anillo O
Extractor de
rejilla
9

Découvrez le dernier Système de Douche Durock™novateur et
étanche pour douches carrelées.
Le Système de Douche Durock poursuit la tradition de qualité, de performance et de fiabilité qui a distingué les
produits Durock depuis 30 années. Le Système de Douche Durock facilite et accélère l’étanchéité des installations
de douche en procurant : un receveur de douche en PSE avec pente préformée qui s’installe plus rapidement
que des receveurs traditionnels sur lit de mortier, une membrane d’étanchéité fine et durable, et un ensemble de
drainage facile à positionner qui accepte toutes les options de grilles de 10 cm ou de 12,5 cm (4 po ou 5 po) du
Système de Douche Durock (grilles vendues séparément).
Kits de Système de Douche Durock
drain décentré de 81,2 cm x 152,4 cm
(32 po x 60 po)
drain centré de 81,2 cm x 152,4 cm
(32 po x 60 po)
drain centré de 122 cm x 122 cm
(48 po x 48 po)
Caractéristiques particulières
La Membrane d’Étanchéité Durock––
une membrane d’étanchéité pare-
vapeur, flexible, durable, appliquée à
la feuille, d’une épaisseur uniforme
de 0,3 mm (0,012 po) qui facilite
l’installation sans surépaisseur
excessive.
Le Système de Douche Durock
facilite et accélère l’étanchéité
des installations de douche en
procurant : un receveur de douche
avec pente préformée qui s’installe
plus rapidement que des receveurs
traditionnels sur lit de mortier, une
membrane d’étanchéité fine et
durable, et un ensemble de drainage
facile à positionner qui accepte toutes
les options de grilles de 10 cm ou de
12,5 cm (4 po ou 5 po) du Système
de Douche Durock (grilles vendues
séparément).
Le receveur de douche avec
pente préformée est idéal pour les
constructions neuves et les projets de
réparation ou de rénovation.
Le receveur réduit significativement
le temps d’installation comparé
aux douches sur lit de mortier et sa
pente préformée graduelle facilite
l’installation des carreaux.

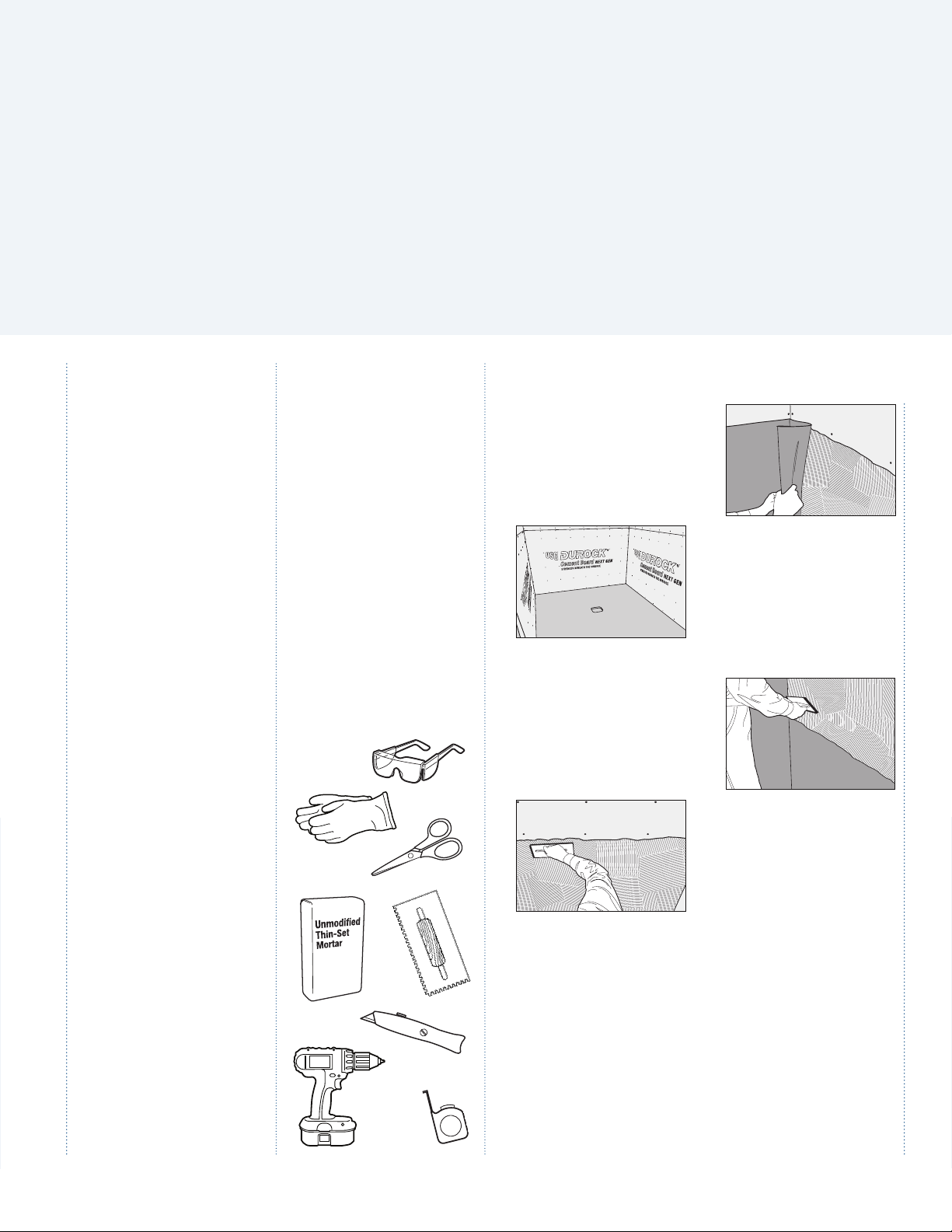

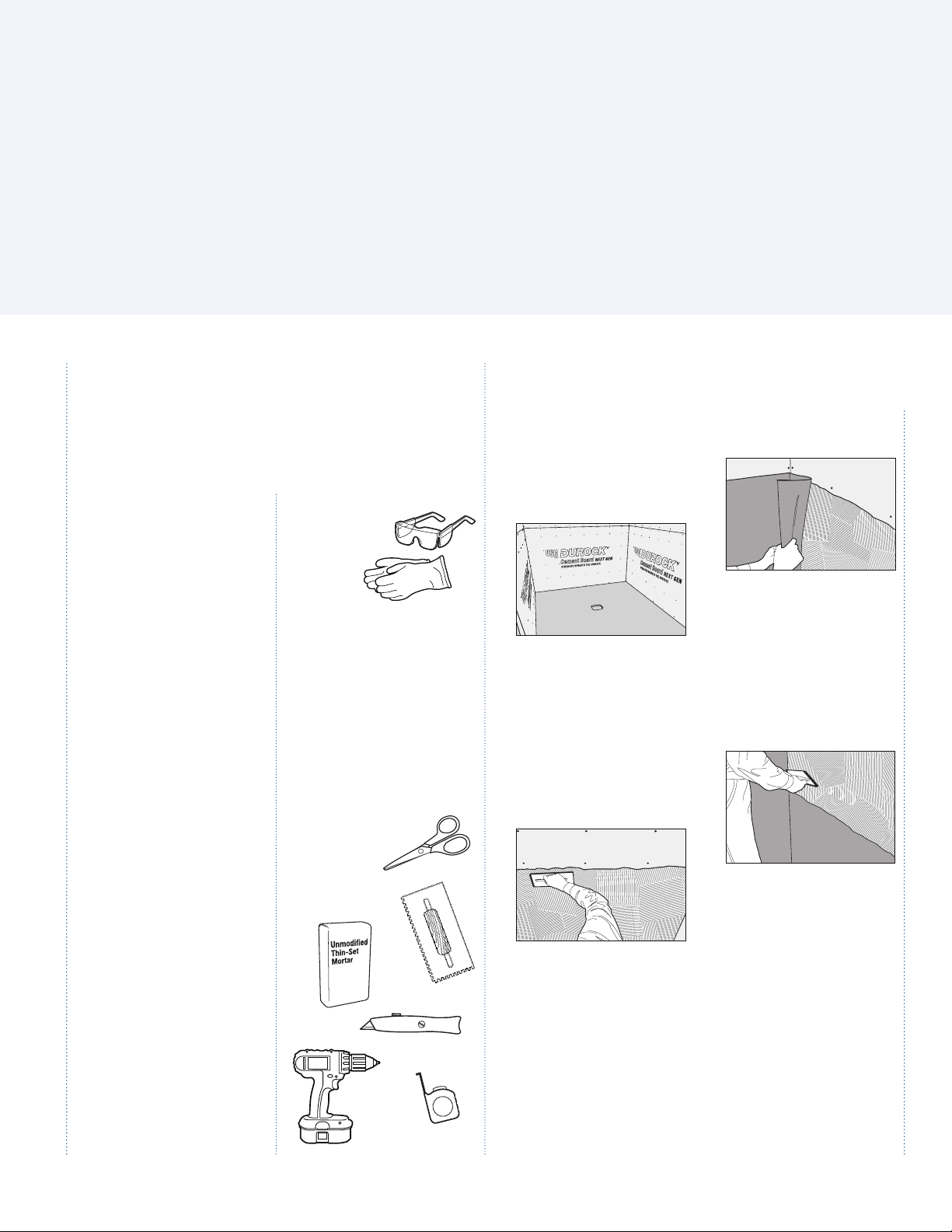

Outils et matériaux
Lunettes de sécurité
Gants
Ciseaux
Truelles
-truelle à encoches en V de 5 mm
x 5 mm (3/16 po x 3/16 po) ou à
encoches carrées ou en U de 3 mm x
3 mm (1/8 po x 1/8 po)
-truelle à encoches carrées ou en U
de 6 mm x 10 mm (1/4 po x 3/8 po)
-truelle de finition
-truelle carrée
Mortier à couche mince non modifié
conforme à ANSI 118.1
(minimum 26 kg, 50 lbs)
Couteau universel
Mètre ruban
Perceuse
Parois de douche
1. Utiliser seulement un fond mural
homologué pour les endroits
humides, tels que le Panneau de
Ciment Durock®, ou le Panneau
Support de Carreaux Fiberock®.
2. Appliquer un mortier à couche
mince non modifié sur le fond
mural au moyen d’une truelle à
encoches en V de 5 mm x 5 mm
(3/16 po x 3/16 po) ou à encoches
carrées ou en U de 3 mm x 3 mm
(1/8 po x 1/8 po).
Conseil : Le mortier doit être
fluide mais préserver les rainures
formées par la truelle.
3. Sceller la Membrane d’Étanchéité
du Système de Douche Durock™
dans le mortier à l’aide d’une
truelle de finition, un couteau de
rubanage pour cloison sèche, ou
un outil similaire pour enlever les
poches d’air et assurer une forte
adhésion.
Conseil : Travailler du centre de
la paroi vers les bords.
4. Faire chevaucher toutes les
sections adjacentes de la
Membrane d’Étanchéité du
Système de Douche Durock sur
5 cm (2 po) au minimum.
Remarque : Un chevauchement
de la membrane à la manière
de tuiles n’est pas nécessaire
tant que tous les joints se
chevauchent sur 5 cm (2 po)
au minimum. Alternativement,
les sections adjacentes de la
Membrane d’Étanchéité du
Système de Douche Durock
peuvent être assemblées en
about, puis raccordées au moyen
de la Bande d’Étanchéité de 13
cm (5 po) du Système de Douche
Durock™.
10

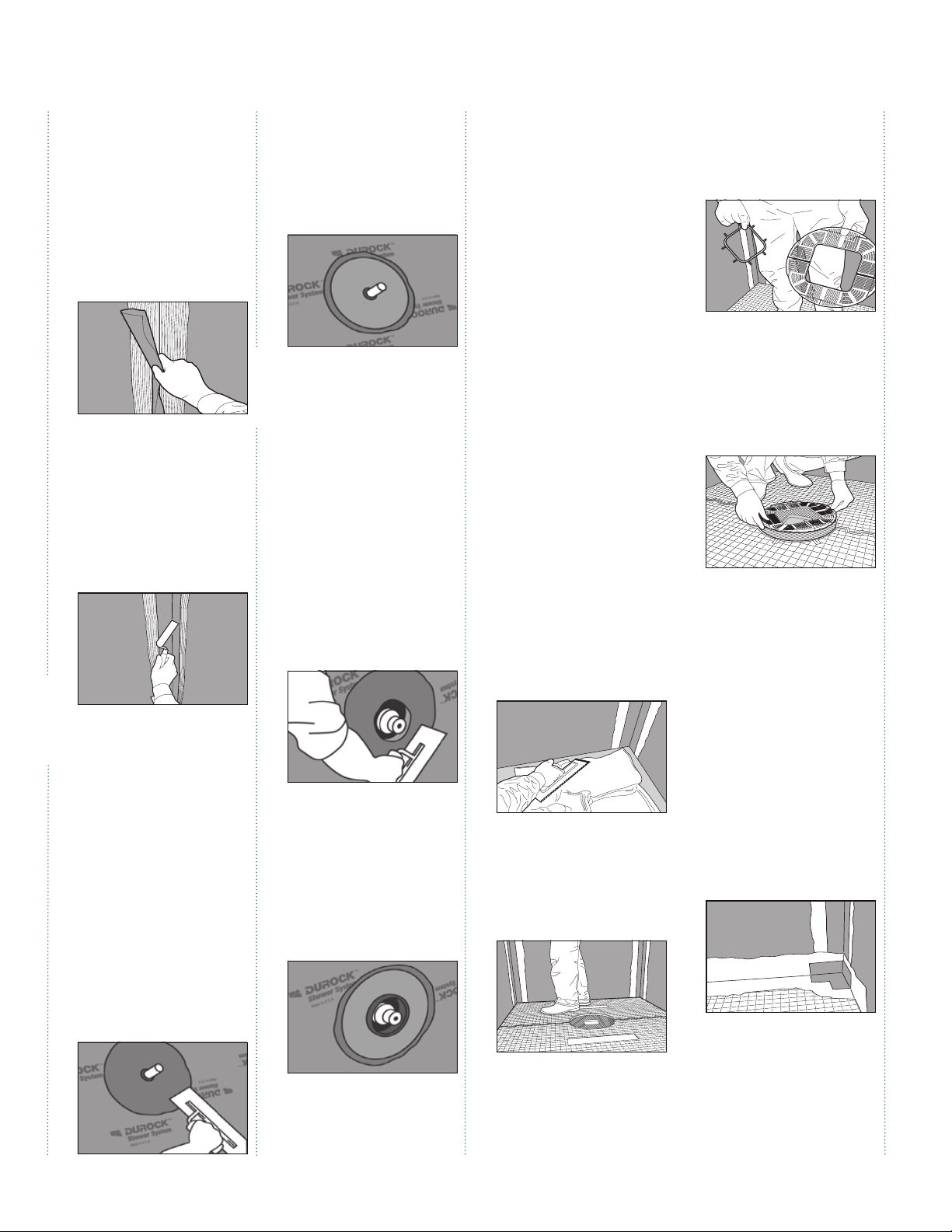

1. Placer l’anneau du receveur de
douche sur le sous-plancher à
l’emplacement voulu pour le drain.
Au moyen du gabarit démontable
de découpe du sous-plancher
placé sur l’anneau du receveur de
douche, tracer l’emplacement du
trou sur le sous-plancher avant de
procéder à la découpe.
Remarque : L’alignement
de la grille de drainage en
considération de la pose du
carrelage doit être établi avant de
découper le trou dans le sous-
plancher.
Conseil : Poser à sec le receveur
de douche avec pente préformée,
puis aligner l’anneau du receveur
de douche avec les repères
d’orientation sur le receveur à la
position voulue avant de marquer
et de procéder à la découpe du
sous-plancher.
2. Appliquer un mortier à couche
mince non modifié au sous-
plancher au moyen d’une truelle
à encoches carrées ou en U de 6
mm x 10 mm (1/4 po x 3/8 po).
Le plancher doit être de niveau
avant l’installation du receveur
de douche. En cas de besoin,
appliquer une Sous-couche
Autolissante Durock™avant
l’installation.
3. Sceller fermement le Receveur
avec Pente Préformée du
Système de Douche Durock™dans
le mortier. Vérifier le dessous
du receveur pour garantir
l’application complète du mortier.
4. Retirer le gabarit de découpe
intégré––utilisé pour la découpe
du trou de drainage dans le
sous-plancher––de l’anneau
du receveur de douche avant
l’installation.
5. Installer l’anneau du receveur
de douche en le scellant
complètement dans le mortier à
couche mince et le positionnant
de manière à respecter les
repères d’orientation sur le
receveur de douche.
6. Appliquer un mortier à couche
mince non modifié au receveur de
douche avec pente préformée et
aux raccords des parois au moyen
d’une truelle à encoches en V de
5 mm x 5 mm (3/16 po x 3/16 po)
ou à encoches carrées ou en U
de 3 mm x 3 mm (1/8 po x 1/8 po).
Sceller les Angles Intérieurs
Préformés du Système de Douche
Durock™dans le mortier au moyen
d’un couteau de rubanage pour
cloison sèche ou d’une truelle
carrée pour enlever les poches
d’air et assurer une forte adhésion
entre le receveur de douche et le
raccord de paroi.
5. Installer une Bande d’Étanchéité
du Système de Douche Durock™
dans tous les angles intérieurs
verticaux des parois en utilisant
un mortier à couche mince non
modifié et une truelle à encoches
en V de 5 mm x 5 mm
(3/16 po x 3/16 po) ou à encoches
carrées ou en U de 3 mm x 3 mm
(1/8 po x 1/8 po).
Conseil : Pour centrer la
bande d’étanchéité pour angles
intérieurs des parois, plier la
bande d’étanchéité en deux
sur toute la longueur. Sceller
la bande d’étanchéité dans
le mortier à couche mince au
moyen d’un couteau de rubanage
ou d’une truelle carrée.
Joint de tuyau
Les Joints de Tuyaux Durock™sont
conçus pour sceller les percées de
tuyaux dans les assemblages de
parois étanches, par exemple les
percées de tuyaux des pommes de
douche, des becs de baignoire, des
douchettes, etc.
1. Appliquer un mortier à couche
mince non modifié sur le fond au
moyen d’une truelle à encoches
en V de 5 mm x 5 mm
(3/16 po x 3/16 po) ou à encoches
carrées ou en U de 3 mm x 3 mm
(1/8 po x 1/8 po).
2. Placer le joint sur le tuyau et le
sceller dans le mortier à l’aide
d’une truelle de finition, un
couteau de rubanage pour cloison
sèche, ou d’un outil similaire pour
enlever les poches d’air et assurer
une forte adhésion.
Joint de robinet
mélangeur
Les Joints de Robinet Mélangeur
Durock™sont conçus pour sceller les
passages dans les assemblages de
parois étanches autour des baignoires
et des douches.
1. Appliquer un mortier à couche
mince non modifié sur le fond au
moyen d’une truelle à encoches
en V de 5 mm x 5 mm
(3/16 po x 3/16 po) ou à encoches
carrées ou en U de 3 mm x 3 mm
(1/8 po x 1/8 po).
2. Placer le joint dans le passage du
robinet mélangeur et le sceller
dans le mortier à l’aide d’une
truelle de finition, un couteau de
rubanage pour cloison sèche, ou
d’un outil similaire pour enlever
les poches d’air et assurer une
forte adhésion.
Parois de douche
suite
Joint de tuyau
suite Sol de la douche
Pour plus de détails concernant les instructions,
visiter le site durockshowersystem.com
11

11. Appliquer le mortier à couche
mince non modifié au sous-
plancher et au bord du receveur
de douche avec pente préformée,
au seuil(s), et au parois
adjacentes––au moyen d’une
truelle à encoches carrées ou en
U de 6 mm x 1 mm (1/4 po x 3/8
po)––et appuyer fermement le(s)
seuil(s) de douche dans le mortier.
12. Appliquer un mortier à couche
mince non modifié au receveur de
douche avec pente préformée et
sur le(s) seuil(s) au moyen d’une
truelle à encoches en V de 5 mm
x 5 mm (3/16 po x 3/16 po) ou à
encoches carrées ou en U de 3
mm x 3 mm (1/8 po x 1/8 po).
13. Appliquer la Membrane
d’Étanchéité de Système de
Douche Durock à la section
restante du receveur de douche
avec pente préformée, en faisant
chevaucher les joints de 5 cm (2
po) au minimum, et en recouvrant
le(s) seuil(s) ainsi que les abords.
Utiliser une truelle de finition, un
couteau de rubanage pour cloison
sèche ou un outil similaire pour
enlever les poches d’air et assurer
une forte adhésion.
14. Installer des Angles Intérieurs et
Extérieurs Préformés du Système
de Douche Durock™pour sceller
les raccords seuil/parois en
utilisant un mortier à couche
mince non modifié et une truelle
à encoches en V de 5 mm x 5 mm
(3/16 po x 3/16 po) ou à encoches
carrées ou en U de 3 mm x 3
mm (1/8 po x 1/8 po). Sceller les
angles préformés dans le mortier
à couche mince au moyen d’un
couteau de rubanage ou d’une
truelle carrée pour garantir une
adhésion forte entre le(s) seuil(s)
et la paroi.
7. Installer une Bande d’Étanchéité
de Système de Douche Durock
dans tous les raccords de sol et
de paroi en utilisant un mortier à
couche mince non modifié et une
truelle à encoches en V de
5 mm x 5 mm (3/16 po x 3/16 po)
ou à encoches carrées ou en U de
3 mm x 3 mm (1/8 po x 1/8 po).
Conseil : Pour centrer la bande
d’étanchéité dans les raccords
de sol et de paroi, plier la bande
d’étanchéité en deux sur toute
la longueur. Sceller la bande
d’étanchéité dans le mortier à
couche mince au moyen d’un
couteau de rubanage ou d’une
truelle carrée.
8. Appliquer le mortier à couche
mince non modifié sur la surface
du receveur de douche avec
pente préformée et sur l’anneau
du receveur––s’assurer de
remplir l’anneau du receveur de
douche–– et appliquer le mortier
au bas de la bride de collage du
drain. Appliquer le mortier au
moyen d’une truelle à encoches
en V de 5 mm x 5 mm
(3/16 po x 3/16 po) ou à encoches
carrées ou en U de 3 mm x 3 mm
(1/8 po x 1/8 po).
Conseil : Avant d’appliquer le
mortier au receveur de douche et
à l’anneau du receveur de douche,
établir l’emplacement du trou
dans la membrane de la douche
qui correspond au renfoncement
en haut du corps du drain en
montant d’abord à sec le corps du
drain et la membrane. Découper
l’ouverture dans la membrane de
la douche au moyen du gabarit de
découpe de la membrane.
9. Ensuite, installer l’Ensemble de
Drainage Durock™dans l’anneau
du receveur de douche avec
pente préformée, en appuyant
fermement pour garantir
l’alignement correct et le support
complet de la bride de collage.
Une fois en place, appliquer du
mortier à couche mince non
modifié sur le dessus de la bride
de collage. Ne pas remplir les
renfoncements de la bride de
collage avec du mortier à couche
mince avant que l’ensemble de
grille soit prêt à être installé.
Remarque : S’il n’y a pas
d’accès à la conduite d’évacuation
depuis le dessous, l’Ensemble
de Drainage Durock doit
être connecté à la conduite
d’évacuation en même temps qu’il
est enfoncé dans le mortier.
10. Sceller la Membrane d’Étanchéité
du Système de Douche Durock
dans le mortier à l’aide d’une
truelle de finition, un couteau de
rubanage pour cloison sèche, ou
d’un outil similaire pour enlever
les poches d’air et assurer une
forte adhésion entre le receveur
de douche avec pente préformée
et la bride de collage de
l’ensemble de drainage.
Sol de la douche
suite
Sol de la douche
Ensemble de drainage (Voir l’Ensemble de drainage et l’Ensemble de grille à la page 13)
12

Ensemble de grilleSol de la douche
Suite de l’Ensemble de drainage
15. L’application de l’étanchéité pour
Système de Douche Durock est
maintenant terminée. Avant de
vérifier avec de l’eau et de poser
les carreaux, laisser un minimum
de 24 heures pour garantir
la prise correcte du mortier à
couche mince ainsi que la bonne
étanchéité de tous les joints et
raccords.
16. Insérer un bouchon d’essai et
remplir la douche d’environ 7,5
cm (3 po) d’eau. Après 24 heures,
vérifier l’absence de fuite et
enlever le bouchon. Ceci confirme
que l’étanchéité est bonne.
17. Tout est prêt maintenant pour
l’application du mortier à couche
mince sur les parois et le sol de
la douche et pour la pose les
carreaux.
1. L’Ensemble de Grille du Système
de Douche Durock™est installé en
même temps que les carreaux
pour sol.
Conseil : Enlever le bouchon
temporaire du cadre de grille en
le poussant depuis l’intérieur,
puis appliquer une fine couche de
gelée de pétrole sur les bords du
bouchon pour empêcher le coulis
d’adhérer autour du bouchon
(ceci est plus particulièrement
important lors de l’utilisation de
coulis à l’uréthane ou à l’époxy
dont l’adhérence est plus forte).
2. Installer le bouchon temporaire
dans le cadre de grille et emboîter
l’ensemble dans la rehausse
de cadre de grille. Appliquer un
mortier à couche mince sur le
dessous du cadre de grille ainsi
que dans le renfoncement de la
bride de collage de l’ensemble
de drainage. Placer l’ensemble
dans la platine de positionnement
horizontal, puis placer l’ensemble
de la grille dans le renfoncement
du corps du drain.
Aligner l’ensemble de la grille
avec le carrelage et l’ajuster
verticalement pour garantir que le
bouchon temporaire affleure ou
soit très légèrement en-dessous
de la surface des carreaux
environnants.
Conseil : Pendant l’application
du coulis, laisser la surface du
bouchon temporaire exempte
de coulis jusqu’à ses bords
extérieurs tout en s’assurant que
les joints les plus proches du
bouchon sont aussi bien remplis
que possible.
3. Après l’application du coulis sur
le sol de la douche, attendre au
moins 24 heures avant d’enlever
le bouchon temporaire. Pour
enlever le bouchon temporaire
après l’application du coulis,
appuyer fermement à plusieurs
reprises sur le centre du bouchon
temporaire pour créer une ligne
de séparation entre le bord du
bouchon et les joints de coulis
avoisinants.
Insérer une vis effilée (vis à
cloison sèche ou similaire) dans
un des quatre avant-trous du
bouchon temporaire et la visser
suffisamment loin pour disposer
d’une bonne prise, puis utiliser
la vis pour retirer le bouchon.
Installer la grille.
Remarque : Le bouchon
temporaire garantit que le cadre
de grille reste complètement
d’équerre et sans déformation
aucune pour l’installation
ultérieure de la grille. Enlever
le bouchon temporaire
prématurément peut provoquer la
fissuration des joints, et créer un
ajustement incorrect de la grille.
Pour la pose des carreaux, se
reporter aux instructions du
fabricant du produit adhésif
pour les indications spécifiques
correspondantes au type de
mortier, ainsi qu’à la dimension et
au type de truelle.
Bouchon temporaire
Grille
Cadre de grille
Rehausse de cadre
de grille
Platine de positionnement
horizontal
Corps de drain avec
bride de collage
intégrée
Manchon PVC ou ABS avec douille
de raccordement de 5 cm (2 po)
Ensemble de drainage et ensemble de grille
Joint torique
Extracteur de
grille
Pour plus de détails concernant les instructions,
visiter le site durockshowersystem.com
13

Notes/Notas/Remarques
14

United States Gypsum Company
550 West Adams Street
Chicago, IL 60661
Product Information
Visit durockshowersystem.com to download the
complete Durock™Shower System Installation Guide.
Safety First!
Follow good safety and industrial hygiene practices
during handling and installation of all products and
systems. Take necessary precautions and wear
the appropriate personal protective equipment
as needed. Read material safety data sheets and
related literature on products before specification
and/or installation.
Notice
We shall not be liable for incidental and
consequential damages, directly or indirectly
sustained, nor for any loss caused by application of
these goods not in accordance with current printed
instructions or for other than the intended use.
Our liability is expressly limited to replacement of
defective goods. Any claim shall be deemed waived
unless made in writing to us within thirty (30) days
from date it was or reasonably should have been
discovered.
Trademarks
The following are trademarks of United States
Gypsum Company or a related company:
USG, DUROCK, FIBEROCK, STRENGTH BENEATH
THE SURFACE, and the blue, black, and white
design elements.
Información del producto
Visite durockshowersystem.com para descargar la
guía completa de instalación del Sistema de Ducha
Durock™.
¡La seguridad es lo primero!
Siga todas las prácticas de seguridad e higiene
industrial durante el manejo y la instalación de todos
los productos y sistemas. Tome las precauciones
necesarias y lleve puesto el equipo de protección
personal apropiado según sea necesario. Consulte las
hojas de datos de seguridad del material y cualquier
información relacionada sobre los productos antes de
la especificación y/o la instalación.
Aviso
No nos haremos responsables por daños incidentales
o indirectos, sostenidos directa o indirectamente, ni
por cualquier pérdida causada por la aplicación de
estos productos sin seguir las instrucciones impresas
incluidas, o por el uso que no sea el correspondiente
a su diseño. Nuestra responsabilidad se limita
expresamente al reemplazo de productos defectuosos.
Cualquier reclamación será considerada nula a menos
que se nos haga llegar a nosotros por escrito en un
plazo de treinta (30) días a partir de la fecha en que
se descubrió el problema o en que, razonablemente,
debió haberse descubierto.
Marcas comerciales
Las siguientes son marcas comerciales de United
States Gypsum Company o de una compañía
relacionada: USG, DUROCK, FIBEROCK, STRENGTH
BENEATH THE SURFACE, y los elementos de diseño
azul, negro y blanco.
Informations sur le produit
Visiter durockshowersystem.com pour télécharger le
guide complet du Système d’Installation de Douche
Durock™.
La sécurité d’abord!
Appliquer de bonnes méthodes de sécurité et
d’hygiène au travail pendant la manipulation et
l’installation de tous les produits et systèmes. Prendre
toutes les précautions nécessaires et au besoin porter
un équipement de protection individuel approprié.
Consulter les fiches signalétiques et les brochures
connexes des produits avant leur spécification et/ou
leur installation.
Avis
Nous ne pouvons être tenus responsables pour
des dommages connexes ou consécutifs, encourus
directement ou indirectement, ou pour toute perte
causée par l’application de ces produits si les
instructions courantes imprimées n’ont pas été
suivies, ou encore si le produit est utilisé pour une fin
autre que son usage prévu. Notre responsabilité se
limite expressément au remplacement des produits
défectueux. Toute réclamation sera refusée à moins
d’être soumise par écrit dans les trente (30) jours
suivant la date du dommage ou à partir du moment où
il devrait avoir été raisonnablement découvert.
Marques de commerce
Les marques de commerce suivantes sont la propriété
de United States Gypsum Company ou d’une
entreprise associée : USG, DUROCK, FIBEROCK,
STRENGTH BENEATH THE SURFACE et les éléments
de design bleu, noir et blanc.
For product information and literature:
durockshowersystem.com
Para solicitar información y literatura de
productos: durockshowersystem.com
Pour obtenir des informations et de
la documentation sur les produits :
durockshowersystem.com
CB598/INST/7-13
© 2013 United States Gypsum Company
Printed in U.S.A.
Impreso en EE.UU.
Imprimé aux É.-U.
