Utilitech UT-103 User manual

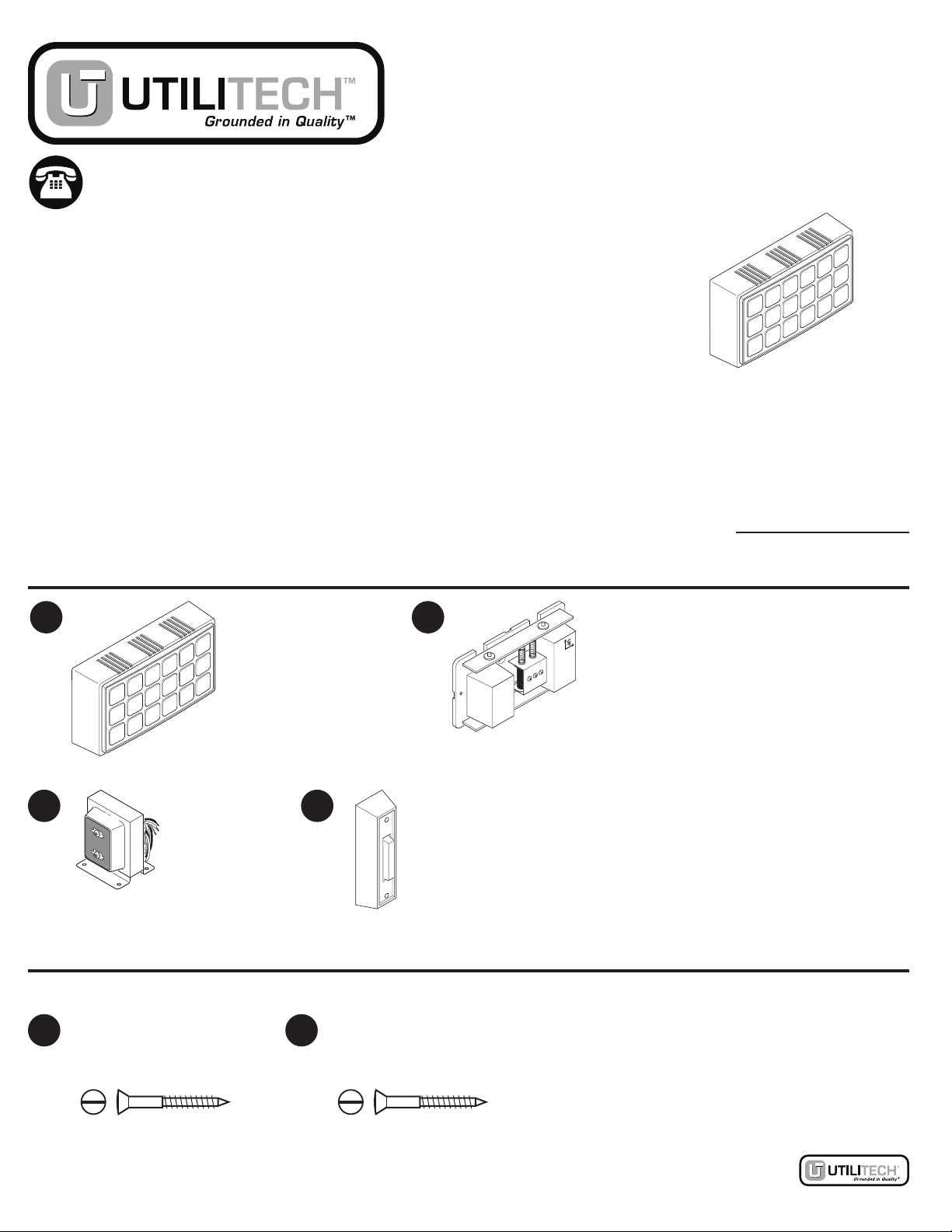

HARDWARE CONTENTS/QUINCAILLERIE INCLUSE/ADITAMENTOS
Note: Hardware shown actual size/Remarque : La quincaillerie est illustrée en grandeur réelle./Nota: Los aditamentos se muestran en tamaño real.
A
AA BB
B
C D
M2.5 x 25 mm
Screw
Vis M2,5 de 25 mm
Tornillo
#4 x 1 in.
Screw
Vis no4 de 1 po
Tornillo
x 1
Chime Cover
Couvercle de carillon
Cubierta para campanilla
x 1
Chime Base
Base de carillon
Base de la campanilla
x 1
Transformer
Transformateur
Transformador
x 2
Push Button
Bouton-poussoir
Botón pulsador
x 2 x 4
FRONT
REAR TRANS
UP
PACKAGE CONTENTS/CONTENU DE L’EMBALLAGE/CONTENIDO DEL PAQUETE
ITEM/ARTICLE/ARTÍCULO #0072914, 0014077
DOORBELL
SONNETTE DE PORTE
LLAMADOR
MODEL/MODÈLE/MODELO #UT-103, UT-110
*Illustrations may vary from actual unit.
*L’unité peut différer des illustrations.
*Las ilustraciones pueden variar de la unidad real.
ATTACH YOUR RECEIPT HERE
JOIGNEZ VOTRE REÇU ICI
ADJUNTE SU RECIBO AQUÍ
Purchase Date/Date d’achat/Fecha de compra
Questions?/Des questions?/¿Preguntas?
Call technical service at 1-866-994-4148,
8 a.m. - 6 p.m., EST, Monday - Thursday,
8 a.m. - 5 p.m., EST, Friday.
Communiquez avec le soutien technique au
1 866 994-4148, entre 8 h et 18 h (HNE) du lundi
au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
Llame al servicio técnico al 1-866-994-4148,
de lunes a jueves de 8 a.m. a 6 p.m., y los viernes
de 8 a.m. a 5 p.m., hora estándar del Este.
202156-03A
Lowes.com

INSTALLATION INSTRUCTIONS/INSTRUCTIONS POUR L’INSTALLATION/INSTRUCCIONES DE INSTALACIÓN
1. Locate or install a junction box (not
included) close to the selected mounting
location of the chime base (B) to install
the transformer (C). Remove cover plate
and knockout from junction box. Note:
Do not install transformer (C) in an attic.
Assurez-vous qu’il y a une boîte de
jonction (non incluse) à proximité de
l’emplacement sélectionné pour la
base de carillon (B) an de permettre
l’installation du transformateur (C).
Au besoin, installez une boîte de
jonction. Retirez le couvercle et la
pastille défonçable de la boîte de
jonction. Remarque : N’installez pas le
transformateur (C) dans un grenier.
Ubique o instale una caja de unión
(no se incluye) cerca de la ubicación
de montaje seleccionada para la
base campanilla (B) para instalar
el transformador (C). Retire la placa de cubierta y el oricio
semiperforado de la caja de unión. Nota: No instale el transformador
en el ático.

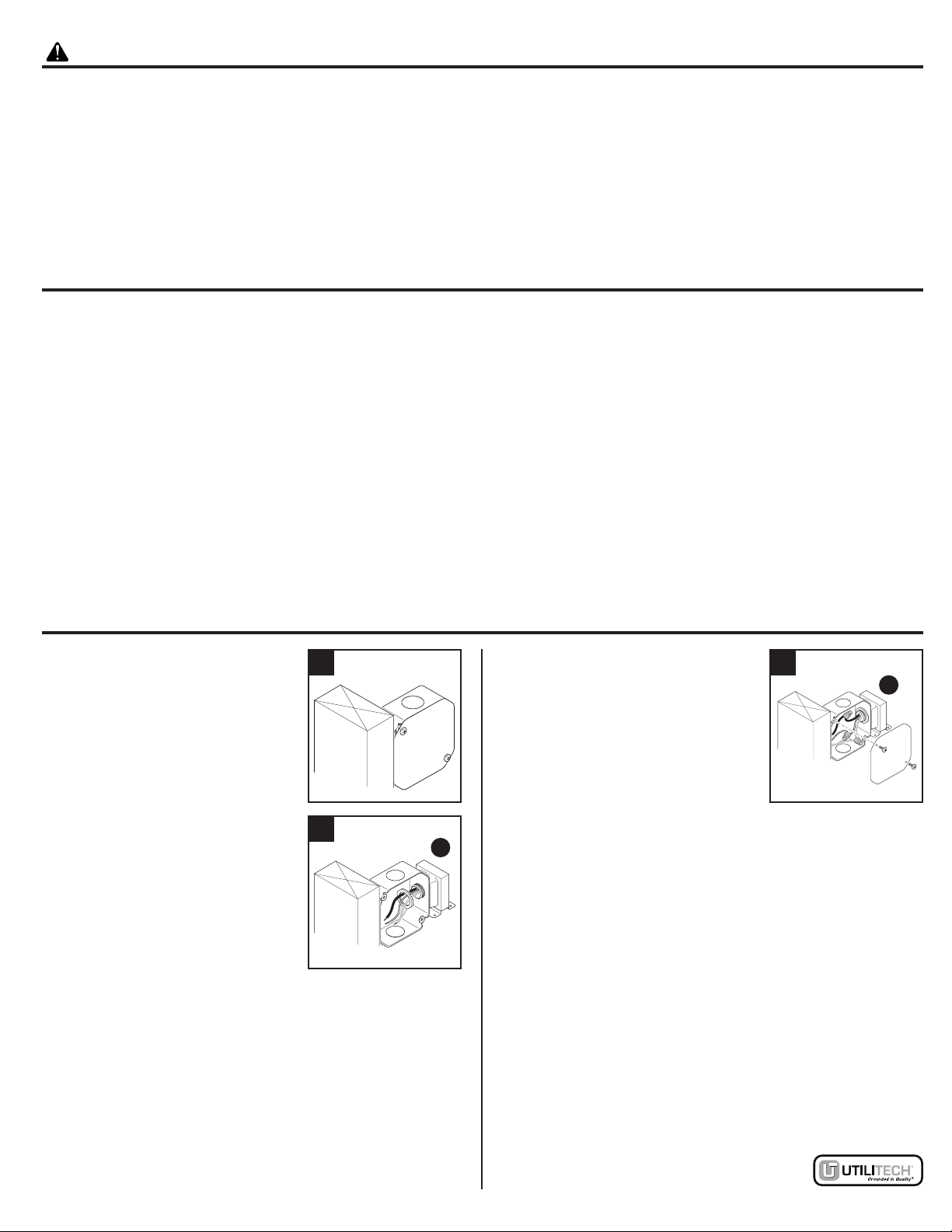

2. Remove locknut from threaded shaft of transformer (C). From the
exterior of the junction box, insert the wires from transformer (C)
through the hole in junction box. Securely fasten locknut to threaded
shaft of transformer (C) on inside of junction box.
Retirez l’écrou de blocage de la tige letée du transformateur (C).
Insérez les ls du transformateur (C) à travers le trou de la boîte de
jonction à partir de l’extérieur de la boîte de jonction. Fixez fermement
l’écrou de blocage à la tige letée du transformateur (C) à l’intérieur de
la boîte de jonction.
SAFETY INFORMATION/CONSIGNES DE SÉCURITÉ/INFORMACIÓN DE SEGURIDAD
Please read and understand this entire manual before attempting to assemble, operate, or install the product.
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler, d’installer ou d’utiliser le produit.
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
Electrical work must be in accordance with national and local electrical codes. If in doubt, consult a qualied electrician.
Les travaux électriques doivent être effectués conformément aux codes de l’électricité nationaux et municipaux. En cas de doute, consultez un électricien qualié.
El trabajo eléctrico debe cumplir con los códigos eléctricos nacionales y locales. Si tiene dudas, consulte con un electricista calicado.
WARNING/AVERTISSEMENT/ADVERTENCIA
• Turn off power at fuse or junction box before installing transformer./Coupez l’alimentation à partir du panneau de fusibles ou de la boîte de jonction avant
d’installer le transformateur./Corte la alimentación en la caja de unión o de fusibles antes de instalar el transformador.
Retire la contratuerca del eje roscado
del transformador (C). Desde el exterior
de la caja de unión, inserte los cables
desde el transformador (C) a través
del oricio en la caja de unión. Fije
bien la contratuerca al eje roscado del
transformador (C) en el interior de la
caja de unión.
3. If needed, strip 1/2 in. of insulation from
power supply wires. Twist black wire
from transformer (C) to black power supply, white to white, and green
to bare (or green) ground wire. Connect wires using a UL-approved
wire nut (not included). Attach cover plate to junction box. Note: Metal
junction boxes require the green transformer (C) wire to be attached to
the junction box.
Au besoin, dénudez les ls d’alimentation sur 13 mm. Raccordez le
l noir du transformateur (C) au l d’alimentation noir, le l blanc au l
blanc et le l vert au l de mise à la terre dénudé (ou vert). Raccordez
les ls à l’aide d’un capuchon de connexion homologué UL (non
inclus). Fixez la plaque de base sur la boîte de jonction.
Remarque : Si la boîte de jonction est en métal, le l vert du
transformateur (C) doit être raccordé à la boîte de jonction.
De ser necesario, pele 1,27 cm de aislamiento de los conductores
de suministro de electricidad. Una el cable negro del transformador
(C) con el cable de suministro de electricidad negro, el blanco con el
blanco y el verde con el cable de puesta a tierra desnudo (o verde).
Conecte los cables con un empalme plástico aprobado por UL (no se
incluye). Fije la placa de cubierta a la caja de unión. Nota: Las cajas
de unión de metal requieren que se conecte el conductor verde del
transformador a la caja de unión.
1
2
C
3
C
PREPARATION/PRÉPARATION/PREPARACIÓN
Before beginning installation of product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is
missing or damaged, do not attempt to assemble, install, or operate the product. Note: Any rubber bands wrapped around chime will need to be removed when
installation is complete.
Estimated Installation Time: 120 minutes
Tools Required for Assembly (not included): Phillips and athead screwdrivers, drill, 1/16 in. drill bit, safety glasses, and UL-approved wire nuts
Avant de commencer l’installation de l’article, assurez-vous d’avoir toutes les pièces. Comparez le contenu de l’emballage avec la liste des pièces et celle de la
quincaillerie. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler, d’installer ni d’utiliser le produit. Remarque : Tout élastique enroulé
autour du carillon doit être retiré une fois l’installation terminée.
Temps d’installation approximatif : 120 minutes
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate, perceuse, foret de 1/16 po, lunettes de sécurité et capuchons de
connexion homologués UL
Antes de comenzar a instalar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de
aditamentos. No intente ensamblar, instalar ni operar el producto si faltara alguna pieza o si éstas estuvieran dañadas. Nota: Cuando se completa la instalación
se deben sacar las bandas de goma que envuelven la campanilla.
Tiempo de instalación estimado: 120 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): Destornilladores de cabeza plana y Phillips, taladro, broca para taladro de 1/16 pulg., gafas de
seguridad y empalmes plásticos aprobados por UL
Lowes.com

INSTALLATION INSTRUCTIONS/INSTRUCTIONS POUR L’INSTALLATION/INSTRUCCIONES DE INSTALACIÓN
FRONT
REAR TRANS
UP
8
B
A
9
D
BB
10 D

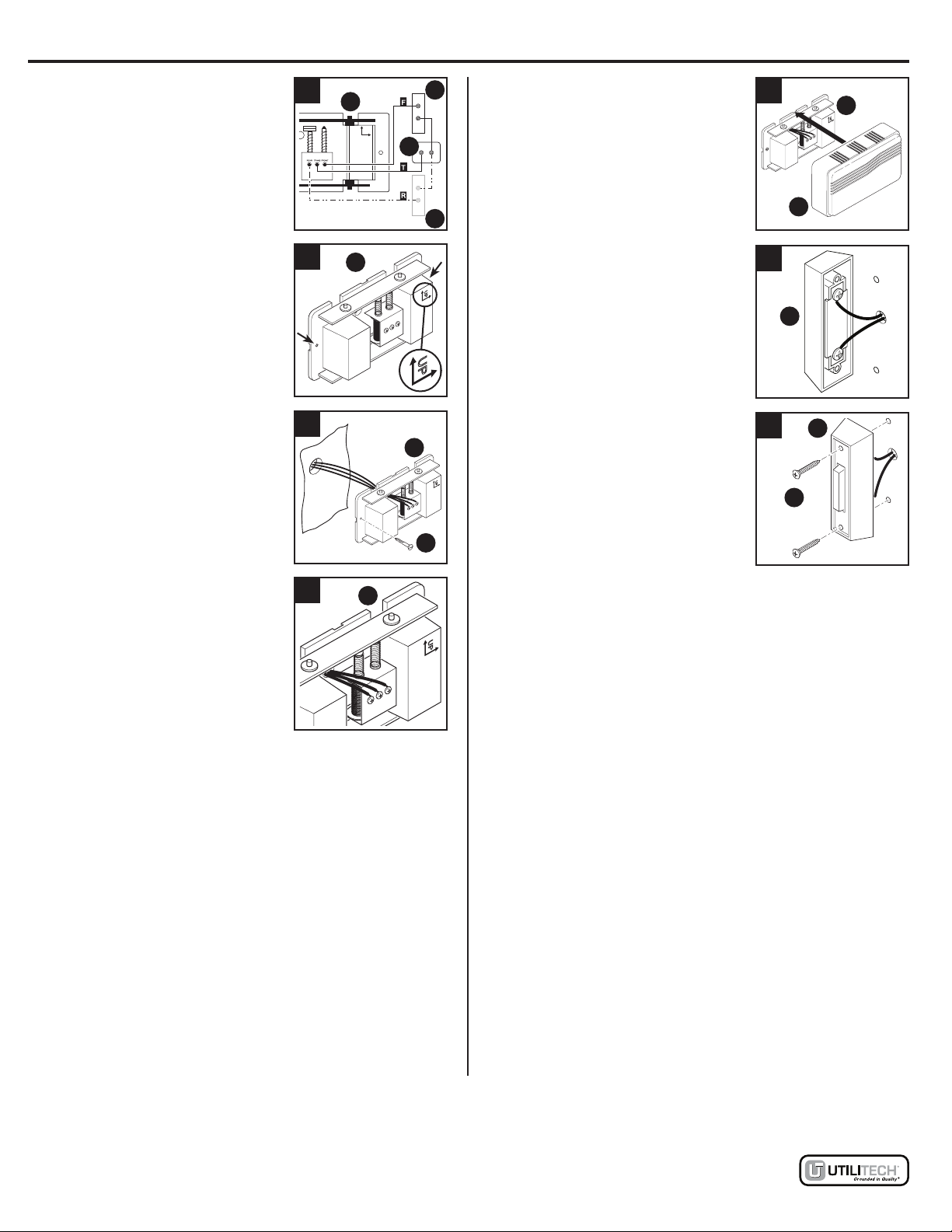

4. Route chime base (B) and push button
(D) wires from transformer (C) to each
location and attach one end of the low-
voltage wires to transformer (C).
Acheminez les ls de la base de
carillon (B) et du bouton-poussoir (D)
du transformateur (C) à l’emplacement
approprié et xez une extrémité des ls
à basse tension au transformateur (C).
Guíe los cables de la base de la
campanilla (B) y del botón pulsador (D)
desde el transformador (C) hasta cada
ubicación y je un extremo de los cables
de bajo voltaje al transformador (C).
5. Using the UP indicator on the chime
base (B), place the chime base (B)
on the mounting surface and verify it
is level. Mark the mounting surface
through the two mounting holes.
Placez la base de carillon (B) contre
la surface de montage en vous ant à
l’indicateur « UP » (haut) et assurez-vous
que la base est de niveau. Marquez la
surface de montage à travers les deux
trous de montage.
Con el indicador “UP” (ARRIBA) ubicado
en la base de la campanilla (B), coloque
la base de la campanilla (B) en la
supercie de montaje y verique que
esté nivelada. Marque la supercie de
montaje en los dos oricios de montaje.
6.
Route the wires through the wire entrance
hole in the chime base (B) and attach the
chime base (B) to the mounting surface
using the M2.5 x 25 mm screws (AA).
Acheminez les ls à travers le trou de la
base de carillon (B) et xez celle-ci à la
surface de montage à l’aide des vis M2,5
de 25 mm (AA).
Guíe los cables a través el oricio de entrada del cable en la base de
la campanilla (B) y je la base de la campanilla (B) a la supercie de
montaje usando los tornillos M2.5 x 25 mm (AA).

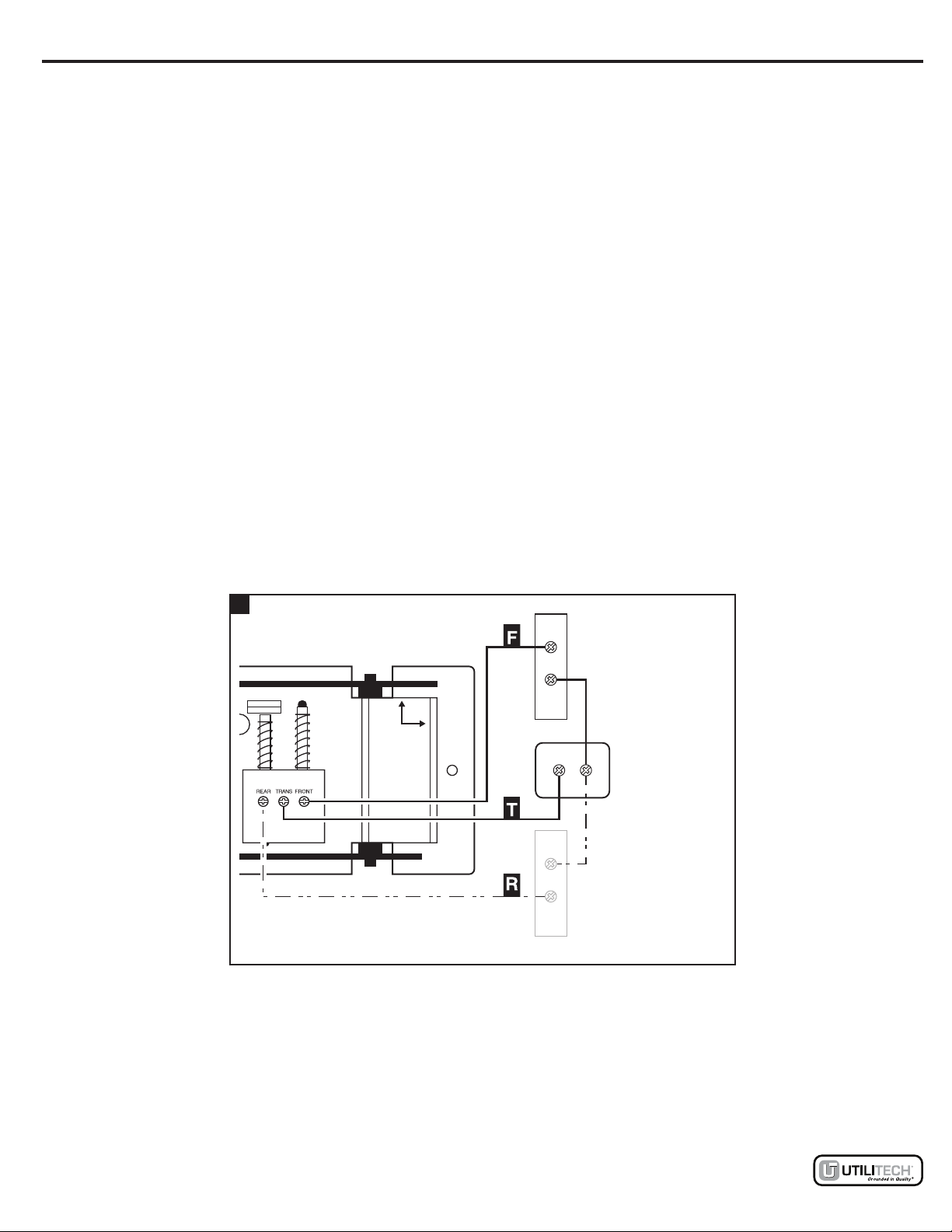

7. Connect the chime wires to the chime base (B). Attach front push button
wire
to screw terminal labeled “FRONT”. Attach transformer wire to
screw terminal labeled “TRANS”.
Attach rear push button wire
to screw
terminal labeled “REAR”.
Raccordez les ls du carillon à la base de carillon (B). Fixez le l du
bouton-poussoir de la porte avant à la borne à vis portant l’indication
« FRONT » (avant). Fixez le l du transformateur à la borne à vis
portant l’indication « TRANS ». Fixez le l du bouton-poussoir de la
porte arrière à la borne à vis portant l’indication « REAR » (arrière).
Conecte los cables de la campanilla en la base de la campanilla (B).
Conecte el cable del botón pulsador al terminal de tornillo etiquetado
“FRONT” (DELANTERA). Conecte el cable del transformador al terminal
del tornillo etiquetado “TRANS”. Conecte el cable del botón pulsador
posterior al terminal de tornillo etiquetado “REAR” (POSTERIOR).
8. Press the chime cover (A) onto the chime
base (B). Note: To remove chime cover
(A), rmly grasp chime cover (A) and pull.
Appuyez le couvercle de carillon (A) sur
la base de carillon (B).
Remarque : Pour retirer le couvercle de
carillon (A), agrippez-le fermement et tirez.
Presione la cubierta de la campanilla (A)
hacia la base de la campanilla (B). Nota:
Para sacar la cubierta de la campanilla
(A) agarre rmemente la cubierta de la
campanilla (A) y tire.
9.
Place the push button (D) on the
mounting surface where the bell wire
exits and verify it is level. Mark the
mounting surface through the two
mounting holes and drill two 1/16 in.
pilot holes. Attach the two bell wires
to the screws on the rear of the push
button (D).
Turn power back on at fuse or
junction box and test system to verify it is
working properly.
Placez le bouton-poussoir (D) sur la
surface de montage, à l’endroit où le l
de sonnette sort de la surface, et vériez
qu’il est de niveau. Marquez la surface
de montage à travers les deux trous de
montage et percez deux avant-trous à
l’aide d’un foret de 1/16 po. Fixez les
deux ls de sonnette aux vis situées à
l’arrière du bouton-poussoir (D). Rétablissez l’alimentation à partir du
panneau de fusibles ou de la boîte de jonction et testez le système an
de vous assurer qu’il fonctionne correctement.
Coloque el botón pulsador (D) en la supercie de montaje donde está el
cable de la campana y verique que esté nivelado. Marque la supercie
de montaje en los dos oricios de montaje y taladre dos oricios gruía
de 1/16". Coloque los dos cables de la campana a los tornillos en la
parte posterior del botón pulsador (D). Vuelva a conectar la energía en
el fusible o caja de unión y pruebe el sistema para vericar que funcione
correctamente.
10. Place the push button (D) on the mounting surface and attach with #4 x 1
in. screws (BB).
Placez le bouton-poussoir (D) sur la surface de montage et xez-le à
l’aide des vis n
o
4 de 1 po (BB).
Coloque el botón pulsador (D) en la supercie de montaje y sujete con
tornillos #4 x 1" (BB).
FRONT
REAR TRANS
UP
6
AA
B
FRONT
REAR TRANS
UP
7B
UP
4B
C
D
D
FRONT
REAR TRANS
UP
5B
FRONT
REAR TRANS
UP
Lowes.com

TROUBLESHOOTING/DÉPANNAGE/SOLUCIÓN DE PROBLEMAS
1. PROBLEM/PROBLÈME/PROBLEMA: Chime does not sound./Le carillon n’émet pas de sonnerie./No suena la campanilla.
A. POSSIBLE CAUSE/CAUSE POSSIBLE/CAUSA POSIBLE: Transformer may not be working properly./Le transformateur ne fonctionne pas
correctement./El transformador puede no estar funcionando correctamente.
A. CORRECTIVE ACTION/MESURE CORRECTIVE/ACCIÓN CORRECTIVA: Test transformer voltage output with a volt meter (Figure 1). Set volt meter
to read A/C voltage. Voltage should read between 18 - 22 volts A/C on the low voltage side of the transformer when chime is NOT playing. If volt meter
reads below 18 volts, replace transformer./Vériez la tension du transformateur à l’aide d’un voltmètre (Figure 1). Réglez le voltmètre pour vérier la
tension alternative. La tension devrait se située entre 18 et 22 volts c.a. du côté à basse tension du transformateur lorsque le carillon NE joue PAS. Si le
voltmètre indique une valeur inférieure à 18 volts, remplacez le transformateur./Pruebe la salida de voltaje del transformador con un voltímetro (Figura
1). Ajuste el voltímetro para que lea el voltaje CA. El voltaje debe estar entre 18 y 22 voltios CA en el lado de bajo voltaje del transformador cuando la
campanilla NO está sonando. Si el voltímetro lee menos de 18 voltios, reemplace el transformador.
B. POSSIBLE CAUSE/CAUSE POSSIBLE/CAUSA POSIBLE: Push button may not be working properly./Le bouton-poussoir ne fonctionne pas
correctement./El botón pulsador puede no estar funcionando correctamente.
B. CORRECTIVE ACTION/MESURE CORRECTIVE/ACCIÓN CORRECTIVA: Remove push button that is not working from the door frame. Disconnect
wires from terminals and touch bare wires together (Figure 1). If chime sounds, push button is defective. Replace push button./Retirez le bouton-
poussoir défectueux du cadre de porte. Débranchez les ls des bornes et mettez en contact les ls dénudés (Figure 1). Si le carillon sonne, le bouton-
poussoir est défectueux. Remplacez le bouton-poussoir./Retire el botón pulsador que no está funcionando desde el marco de la puerta. Desconecte los
cables de los terminales y toque los cables desnudos juntos (Figura 1). Si suena la campanilla, el botón pulsador está defectuoso. Reemplace el botón
pulsador.
C. POSSIBLE CAUSE/CAUSE POSSIBLE/CAUSA POSIBLE: Chime may not be working properly./Le carillon ne fonctionne pas correctement./La
campanilla puede no estar funcionando correctamente.
C. CORRECTIVE ACTION/MESURE CORRECTIVE/ACCIÓN CORRECTIVA: Disconnect wire from terminal marked “TRANS” (Figure 1). While someone
presses the push button at front door, quickly touch the “TRANS” wire to terminal marked “FRONT”. You will see a small spark if push button, wiring,
and transformer are operating properly. Repeat the steps for “REAR” terminal and rear push button. If wiring between transformer and push button(s)
checks out properly, replace chime./Débranchez le l de la borne qui porte l’indication « TRANS » (Figure 1). Touchez rapidement la borne qui porte
l’indication « FRONT » (avant) avec le l « TRANS » tandis qu’une autre personne appuie sur le bouton-poussoir de la porte avant. Si le bouton-
poussoir, le câblage et le transformateur fonctionnent correctement, vous apercevrez une petite étincelle. Répétez les étapes pour la borne « REAR »
(arrière) et le bouton-poussoir arrière. Si le câblage reliant le transformateur au(x) bouton(s)-poussoir(s) fonctionne correctement, remplacez le carillon./
Desconecte el cable del terminal marcado “TRANS” (Figura 1). Mientras alguien presiona el botón pulsador en la puerta delantera, toque rápidamente
el cable “TRANS” con el terminal marcado “FRONT” (DELANTERA). Verá una pequeña chispa si el botón pulsador, el cableado y el transformador
están funcionando correctamente. Repita los pasos para el terminal “REAR” (POSTERIOR) y el botón pulsador posterior. Si el cableado entre el
transformador y los botones pulsadores es correcto, reemplace la campanilla.
1
UP
Transformer
Transformateur
Transformador
Front Door Push Button
Bouton-poussoir de
porte avant
Botón pulsador de la
puerta delantera
Chime
Carillon
Campanilla
Rear Door Push Button (If
Applicable)
Bouton-poussoir de porte
arrière (s’il y a lieu)
Botón pulsador de la puerta
posterior (si corresponde)
Lowes.com

WARRANTY/GARANTIE/GARANTÍA
This is a “Limited Warranty” which gives you specic legal rights. You may also have other rights which vary from state to state or province to province.
For a period of one year from the date of purchase, any malfunction caused by factory defective parts or workmanship will be corrected at no charge to you.
Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries, and other expendable items are not covered by this
warranty. Unauthorized service or modication of the product or of any furnished component will void this warranty in its entirety. This warranty does not include
reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges.
This warranty covers only the manufacturer’s assembled products and is not extended to other equipment and components that a customer uses in conjunction
with our products.
THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING ANY WARRANTY, REPRESENTATION OR
CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF
ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART OF THE
MANUFACTURER FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS
OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you. Please keep your dated sales receipt; it is required for all warranty requests.
La présente garantie limitée vous confère des droits précis. Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou d’une province
à l’autre.
Pendant une période de un an à compter de la date d’achat, toute défaillance causée par un défaut de matériaux ou de fabrication sera corrigée sans frais.
Les réparations, les ajustements et les calibrages nécessaires en raison d’un usage inapproprié ou abusif ou d’une négligence, de même que les ampoules,
les piles et autres articles de consommation, ne sont pas couverts par cette garantie. Tout entretien ou toute modication non autorisés du produit ou de toute
composante fournie annulera entièrement cette garantie. Cette garantie ne prévoit pas de remboursement pour les désagréments, l’installation, la conguration,
la perte de jouissance, l’entretien non autorisé ou les frais d’expédition liés au retour.
La présente garantie couvre uniquement les produits assemblés par le fabricant et elle ne s’applique pas à l’équipement et aux composantes utilisées
conjointement avec nos produits.
CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE, DÉCLARATION OU CONDITION
DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER, ET ELLE REMPLACE EXPRESSÉMENT TOUTE GARANTIE RELATIVE AUX
DOMMAGES SPÉCIAUX, INDIRECTS, ACCESSOIRES OU CONSÉCUTIFS.
LA RÉPARATION OU LE REMPLACEMENT CONSTITUENT LE SEUL RECOURS DU CLIENT ET LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ
QUANT AUX DOMMAGES SPÉCIAUX, INDIRECTS, ACCESSOIRES OU CONSÉCUTIFS, Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, TOUTE PERTE
COMMERCIALE OU DE PROFITS, QU’ELLE SOIT OU NON PRÉVISIBLE. Certains États ou certaines provinces ne permettent pas l’exclusion ou la limitation
des dommages accessoires ou consécutifs, de sorte que la limitation ou l’exclusion ci-dessus peuvent ne pas s’appliquer à vous. Veuillez conserver votre reçu
daté, que vous devrez présenter si vous souhaitez vous prévaloir de la garantie.
Esta es una “Garantía limitada" que le da derechos legales especícos. Usted también puede tener otros derechos que varían según el estado o la provincia.
Por un período de un año desde la fecha de compra, cualquier falla causada por piezas con defectos de fábrica o con defecto en la mano de obra se corregirá
sin cargo.
Esta garantía no cubre servicios de reparación, regulación y calibración debido al mal uso, abuso o negligencia, ni las bombillas de luz, las baterías y otros
artículos fungibles. La reparación no autorizada o la modicación del producto o de cualquiera de los componentes suministrados anularán esta garantía en su
totalidad. Esta garantía no incluye reembolsos por inconvenientes, instalación, tiempo de ensamblaje, pérdida de uso, reparación no autorizada o cargos de
envío por devolución.
Esta garantía cubre solamente los productos ensamblados del fabricante y no se extiende a otros equipos y componentes que un cliente usa junto con
nuestros productos.
ESTA GARANTÍA REEMPLAZA TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUIDA CUALQUIER GARANTÍA, REPRESENTACIÓN
O CONDICIÓN DE COMERCIABILIDAD O ADAPTACIÓN DE LOS PRODUCTOS PARA CUALQUIER PROPÓSITO O USO PARTICULAR Y
ESPECÍFICAMENTE REPRESENTA TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES O RESULTANTES.
LAS REPARACIONES O REEMPLAZOS SERÁN LOS ÚNICOS RESARCIMIENTOS PARA EL CLIENTE Y NO HABRÁ RESPONSABILIDAD ALGUNA DE
PARTE DEL FABRICANTE POR NINGÚN DAÑO ESPECIAL, INDIRECTO, ACCIDENTAL O RESULTANTE INCLUIDOS, ENTRE OTROS, LA PÉRDIDA
DE ACTIVIDAD O LUCRO CESANTE, FUEREN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación de los daños
accidentales o resultantes, por lo tanto puede que la limitación o la exclusión anterior no se aplique en su caso. Guarde su recibo de compras con fecha, se
requiere para todos los pedidos de la garantía.
Printed in China
Imprimé en Chine
Impreso en China
Utilitech® is a registered trademark of LF,
LLC. All Rights Reserved.
Utilitech® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
Utilitech® es una marca registrada de LF,
LLC. Todos los derechos reservados.
Lowes.com
This manual suits for next models
3
Table of contents
Other Utilitech Accessories manuals

Utilitech
Utilitech UT-7343 User manual

Utilitech
Utilitech UT-2735 User manual

Utilitech
Utilitech UT-75 User manual

Utilitech
Utilitech 0568972 User manual

Utilitech
Utilitech R1615D36 User manual

Utilitech
Utilitech UT-7353 User manual

Utilitech
Utilitech UT-32 User manual

Utilitech
Utilitech UT-7451 User manual

Utilitech
Utilitech UT-81 User manual
