Uwe Jetstream bambo2 User manual

BAMBO2

MONTAGE- UND BEDIENUNGSANLEITUNG

INSTALLATION AND OPERATING

INSTRUCTIONS

ISTRUZIONI PER IL MONTAGGIO E L‘USO

INSTRUCTIONS DE MONTAGE ET MODE

D’EMPLOI

Vorwort

Ihr Gerät ist nach dem neuesten Stand

der Technik gebaut und betriebssicher.

Es können jedoch von dem Gerät Ge-

fahren ausgehen, wenn es nicht von

geschulten oder eingewiesenen Perso-

nen oder zu nicht bestimmungsgemä-

ssem Gebrauch eingesetzt wird.

Deshalb muss von jeder Person, die

mit der Aufstellung, Inbetriebnahme,

Bedienung, Wartung und Reparatur

des Gerätes beauftragt ist, die Bedie-

nungsanleitung und besonders die Si-

cherheitshinweise gelesen und ver-

standen werden.

Lassen Sie sich bzw. Ihr Personal un-

bedingt vor dem ersten Einsatz des

Gerätes vom Fachberater unterweisen.

Sollten wider Erwarten an Ihrem Gerät

technische Defekte auftreten, wenden

Sie sich bitte an die Kundendienststel-

le oder Ihren Händler.

INHALTSVERZEICHNIS SEITE

1 Sicherheitshinweise ............ 3-5

2 Einsetzen des Düsen- ......... 6-9

mantelgehäuses mit Lampen-

gehäusen in die Schalung

2.1 Einsetzen des Düsen- ........... 6-7

mantelgehäuses

Ausführung in Rotguss

2.2 Einsetzen des Düsen- ........... 7-9

mantelgehäuses

Ausführung in ABS

3 Fertigmontage/Angaben... 9-14

nur für Autorisierte Personen

4 Inbetriebnahme................ 14-17

Angaben für den Benutzer

der Anlage

4.1 Vor der Inbetriebnahme ........... 14

4.2 Erstinbetriebnahme .......... 14 -15

der Anlage

4.3 Start .......................................... 15

4.4 Strahlstärke .............................. 15

4.5 Luftperlbad ............................... 15

4.6 Massage ............................ 16-17

4.7 Gegenstromschwimmen .......... 17

4.8 Überwintern ............................. 17

5 Wartung ............................ 17-18

5.1 Wechsel Beleuchtungs- ........... 18

lampen

6 Montage der ...........................19

Haltegriffe

7 An den Elektro- ................ 20-27

installateur

7.1 Anschluss der stationären . 20-23

Schwimmbeckenpumpe

(unbeleuchtete Ausführung)

7.2 Anschluss der stationären . 24-27

Schwimmbeckenpumpe

(beleuchtete Ausführung)

Preface

Your unit has been built in accordance

with the latest state of the art, and is

safe.

However, the unit can be dangerous if

it is operated by persons who have not

received the necessary training or in-

struction, or if it is used improperly.

Therefore, everyone entrusted with the

task of installing the unit, setting it into

operation, operating, maintaining and

repairing it, must read and understand

the Operating Instructions and - espe-

cially - the Safety Instructions.

Before using the unit for the first time,

you and/or your personnel should de-

finitely receive instructions from the

specialist consultant.

If, contrary to expectations, technical

defects occur in your unit, please con-

tact the customer service department

or your dealer.

LIST OF CONTENTS PAGE

1 Safety instructions .............. 3-5

2 Installingthe wall niche ....... 6-9

in concrete

shuttered pools

2.1 Installingthe wall niche ........... 6-7

in concrete shuttered pools

design in bronce

2.2 Installingthe wall niche ........... 7-9

in concrete shuttered pools

design in ABS

3 Final assembly intructions 9-14

forauthorized persons only

4 Operation .......................... 14-17

information for the

user of the unit

4.1 Before starting ......................... 14

4.2 First time operation ............ 14-15

4.3 Starting the unit ........................ 15

4.4 Strength of the jet .................... 15

4.5 Air inlet control ......................... 15

4.6 Massage ............................ 16-17

4.7 Swimming against the current . 17

4.8 Winterization ............................ 17

5 Service .............................. 17-18

5.1 Changing the bulbs .................. 18

6 Fitting instructions ................19

for handgrips

7 Information for ................. 20-27

the electrician

7.1 Notes about connection ..... 20-23

of the pool pumps

(version without illumination)

7.2 Notes about connection ..... 24-27

of the pool pump

(illuminated version)

Avertissement

L’appareil que vous venez d’acquérir

a été conçu selon les techniques les

plus récentes et vous assure une sé-

curité de fonctionnement optimale.

Une manipulation par des personnes

qui n’ont pas été informées ou instrui-

tes à cet effet voire une utilisation in-

correcte de l’appareil peuvent cepen-

dant représenter un danger.

Pour cette raison, toute personne char-

gée de la pose, de la mise en service,

de la manipulation, de l’entretien et de

la réparation de l’appareil doit lire et

comprendre le mode d’emploi et tout

particulièrement les instructions de sé-

curité.

Si votre appareil devait toutefois mani-

fester un dysfonctionnement, nous

vous prions de contacter le service

après-vente ou votre revendeur.

SOMMAIRE PAGE

1 Instructions de sécurité ...... 3-5

2 Montage de la pièce à ......... 6-9

sceller avec boîtier des

lampes dans le coffrage

2.1 Montage de la ........................ 6-7

pièce à sceller

version et bronze

2.2 Montage de la ........................ 7-9

pièce à sceller

version et ABS

3 Instructions pour ............... 9-14

Montage pour Montage final

4 Manipulation..................... 14-17

Informations

destinees a l’utilisateu

4.1 Avant la mise en marche ......... 14

4.2 Première mise en............... 14-15

service de l’appareil

4.3 Mise en marche ....................... 15

4.4 Puissance du jet ...................... 15

4.5 Production de bulles d’air ........ 15

4.6 Massage ............................ 16-17

4.7 Nage à contre-courant ............. 17

4.8 Hivernage ................................. 17

5 Service .............................. 17-18

5.1 Remplacement des .................. 18

lampes d’éclairage

6 Conseils pour Montage ........19

des poignees de Soutien

7 A l’Attention...................... 20-27

de l’Electicien!

7.1 Remarques concernant ..... 20-23

des pompes

(modèles sans éclairage)

7.2 Remarques concernant ..... 24-27

des pompes

(modèles avec éclairage)

MONTAGE-UND

BEDIENUNGSANLEITUNG

INSTALLATIONAND OPERA-

TING INSTRUCTIONS

ISTRUZIONI PER IL

MONTAGGIO E L‘USO

INSRUCTIONSINSTRUCTIONSDE

MONTAGE ET MODE D’EMPLOI

Prefazione

Il vostro apparecchio è costruito in con-

formità al livello più aggiornato della

tecnica ed per la massima sicurezza

di funzionamento. Tuttavia da questo

apparecchio possono derivare dei pe-

ricoli, se esso non viene impiegato da

persone che hanno ricevuto l‘adde-

stramento oppure le istruzioni oppure

se viene impiegato per un uso non con-

forme allo scopo. Per questo motivo le

istruzioni per l‘uso e soprattutto le av-

vertenze riguardanti la sicurezza de-

vono venire lette e comprese da ogni

persona incaricata dell‘installazione,

della messa in funzione, dell‘uso della

manutenzione e della riparazione

dell‘apparecchio. Prima di utilizzare

l‘apparecchio per la prima volta è as-

solutamente necessario che voi ed il

vostro personale vi facciate istruire dal

consulente specializzato nel settore.

Se, contrariamente alle aspet-tative si

dovessero verificare dei guasti al vostro

apparecchio, rivolgetevi per favore alla

sede del ServizioAssistenza Clienti op-

pure al vostro venditore autorizzato.

INDICE PAGINA

1 Istruzioni per la Sicurezza .. 3-5

2 Assemblaggio del................ 6-9

pezzo grezzo con porta

lampada nella cassaforma

2.1 Assemblaggio del .................. 6-7

pezzo grezzo

versione in bronzo

2.2 Assemblaggio del .................. 7-9

pezzo grezzo

Versione in ABS

3 Istruzioni ............................. 9-14

per l’utente

4 Istruzioni ........................... 14-17

per il montaggio

e l’uso

4.1 Prima della messa ................... 14

in funzione

4.2 Prima messa in funzione ... 14-15

dell’apparecchio

4.3 Avviamento .............................. 15

4.4 Potenza del getto ..................... 15

4.5 Bagno effervescente ................ 15

4.6 Massaggio.......................... 16-17

4.7 Nuotare contro-corrente .......... 17

4.8 Superare l’inverno .................. 17

5 Wartung ............................ 17-18

5.1 Cambio della ............................ 18

lampada d’illuminazione

6 Montaggio delle .....................19

maniglie

7 Per il Elettricista............... 20-27

installateur

7.1 Avvertenze per la connes- . 20-23

sione della pompa piscina stazio-

naria (esecuzione non illuminata)

7.2 Avvertenze per la ............... 24-27

connessione della pompa

piscina stazionaria

(esecuzione illuminata)

Warnung

Achtung!

Wichtiger Hinweis!

NEU im Programm:

BAMBO2 ohne Beleuchtung

Diese Montage- und Bedienungsanlei-

tung ist auch für BAMBO2 ohne Be-

leuchtung gültig. Lassen Sie jedoch alle

Hinweise (Teilzeichnungen, Maße

etc.), die das Lampengehäuse bzw. die

Beleuchtungslampen betreffen, ausser

acht.

1 SICHERHEITSHINWEISE

1.1 Vor der Inbetriebnahme

Die Sicherheitshinweise und die Bedie-

nungsanleitung müssen vor der Auf-

stellung und Inbetriebnahme aufmerk-

sam gelesen und beachtet werden.

Halten Sie unbedingt die Anforderun-

gen der Firma uwe bzw. der Normge-

ber ein.

1.2 Erstinbetriebnahme des

Gerätes

Vor jeder Inbetriebnahme sind die ört-

lichen Sicherheitsbestimmungen sowie

die Sicherheitshinweise einzuhalten.

1.3 Gefahrenquellen

Warnung!

Die JetStreamAnlage spritzt durch die

Strahldüsen bis zu 1200 Liter Wasser

pro Minute in das Becken ein. Wird die-

se enorme Kraft voll zur Massage ein-

gesetzt, kann dies zu Verletzungen der

Muskulatur, des Bindegewebes und zu

inneren Verletzungen führen. Aufgrund

des verringerten elektrischen Wider-

standes des menschlichen Körpers in

Schwimmbädern und der daraus resul-

tierenden erhöhten Wahrscheinlichkeit

desAuftretens gefährlicher Körperströ-

me, werden erhöhte sicherheitstechni-

sche Anforderungen an die Elekto-

installation gestellt.

Deshalb halten Sie

unbedingt folgende

Sicherheitshinweise

ein.

DerDüsenstrahlbesitzteineerheb-

licheEnergie. DrosselnSievordem

Massieren unbedingt den Strahl-

druck.

Nichtden vollen Massagestrahlge-

gendieWeichteiledesKörpersrich-

ten.

Zum Schwenken der Strahldüse

Pumpe abschalten.

ZurgrossflächigenMassageStrahl-

stärke auf halbe Stärke drosseln.

Zum Massageschlauch aufsetzen

undabnehmen,Pumpeabschalten.

Halten Sie zur Punktmassage die

Düse des Massageschlauches un-

ter Wasser fest in der Hand.

Important

information!

Now also available:

BAMBO2 without illumination

These instructions are also valid

for the version BAMBO2 without illu-

mination.

Simply ignore all indications (design,

dimensions, etc.) referring to lamp hou-

sings or lamps.

1 SAFETY INSTRUCTIONS

1.1 Before Setting into

Operation

Before installation and setting into ope-

ration, the Safety Instructions and the

Operating instructions must be care-

fully read and observed.

You must definitely comply with the re-

quirements of the uwe company and

of the standards authorities.

1.2 Setting the Unit into

Operation for the first time

Before the unit is set into operation, the

local safety regulations and the Safety

instructions must always be complied

with.

1.3 Sources of Danger

Warning!

The JETSTREAM system forces up to

1200 litres of water per minute into the

pool through the nozzle.

If all of this enormous force is used, for

massage, it can cause injuries to mus-

cles and to connective tissue, as well

as internal injuries.

Because of the reduced electrical re-

sistance of the human body in swim-

ming pools and the resulting increased

probability of the occurrence of dange-

rous currents in the body, increased

safety requirements are imposed on

the electrical installation.

Therefore, you must

definitely observe the

following Safety

instructions.

The JETSTREAM has substantial

power.

Beforemassage,youmustdefinite-

ly reduce the jet pressure.

Donotutilizefullthrustagainstsoft

parts of the body.

Switch off pump before adjusting

angle of nozzle.

Forlarge-areamassage, reducethe

strength to half thrust.

In order to attach and detach the

massagefittingswitchoffthepump.

To massage a single part of the

body,gripthemassagehosefirmly.

Warning

Attenzione

Importante!

NUOVO nel programma

BAMBO2 senza illuminazione

Questo montaggio e le istruzioni sono

anche per BAMBO2 senza illuminazi-

one. Lasciare e seguire tutte le indica-

zioni, disegni parziali, misure etc.),

quella del porta lampada e delle lam-

pade di illuminazione.

1 ISTRUZIONI PER LA

SICUREZZA

1.1 Prima della messa in

funzione

Prima dell’installazione e della messa

in funzione è obbligatorio leggere ed

osservare le istruzioni per la sicurezza

ed il manuale di istruzioni.

Rispettare sempre le norme della so-

cietà uwe o dell’Istituto competente.

1.2 Prima messa in funzione

dell’apparecchio

Prima di ogni messa in funzione, veri-

ficare la conformità con tutte le norme

per la sicurezza e le istruzioni per la

sicurezza.

1.3 Fonti di pericolo

Attenzione!

L’impianto JETSTREAM, a seconda

del modello di apparecchio, riversa

nella vasca attraverso l’ugello di spruz-

zaggio fino a 1200 litri di acqua al mi-

nuto. Se per il massaggio venisse uti-

lizzata questa massima potenza, la

muscolatura ed i tessuti verrebbero

feriti e si potrebbe arrivare addirittura

a lesioni interne: A causa della ridotta

resistenza elettrica del corpo umano

immerso in acqua e della conseguen-

te elevata possibilità di pericolose cor-

renti corporee, l’installazione elettrica

deve soddisfare precise normative tec-

niche di sicurezza.

Osservareassoluta-

mente le indicazioni di

sicurezza

Ilgettopossiedeun’energiarilevan-

te. strozzareassolutamentelapres-

sionedelgettoperfaredeimassag-

gi.

Non diriga il getto di massaggio a

pieno contro le parti morbide del

corpo.

Per spostare il diffusore spegnere

il getto della pompa.

Colmassaggioestesoforzadelget-

to su mezza forza strozzato.

Vicino al tubo del getto si puo au-

mentareediminuirelostessoespe-

nere la pompa.

Si attenga l’ugello del tubo di mas-

saggioal massaggio dipuntosotto

le acque nella mano.

Warning

Attenzione

Attention

Warnung

Attention! Information

importante!

Nouveau dans la gamme:

BAMBO2 sans lumière

Cette notice est aussi valable pour la

version BAMBO2 sans lumière.

Ne tenez pas compte de toutes les

indications (dessins, dimensions, etc.)

qui se réfèrent aux boîtiers des lam-

pes ou aux lampes.

1 INSTRUCTIONS DE

SECURITE

1.1 Avant la mise

enservice

Les instructions de sécurité et le mode

d’emploi doivent être lus attentivement

avant l’installation et la mise en service

et respectés impérativement. Confor-

mez-vous exactement aux instructions

de la société uwe et aux différentes

normes en vigueur dans votre pays.

1.2 Première mise en service

de l’appareil

Il est impératif d’observer, avant toute

mise en service, les prescriptions lo-

cales de sécurité ainsi que les instruc-

tions de sécurité.

1.3 Sources de danger

Attention!

L’installation JETSTREAM peut, selon

le type d’appareil, émettre par sa buse

de sortie d’eau jusqu’à 1200 litre d’eau

à la minute dans le bassin. L’utilisation

de cette pleine puissance pour un mas-

sage peut conduire à des blessures au

niveau de la musculature, du tissu con-

jonctif ainsi qu’à des lésions internes.

En raison de la faible résistance élec-

trique du corps humain dans les pisci-

nes et de la probabilité ainsi accrue de

l’apparition de courants dangereux,

l’installation électrique est soumise à

des exigences de sécurité élevées.

Il est donc impératif de

respecter les instructi-

ons de sécurité ci-

après.

Le jet de la buse produit une éner-

gieconsidérable.Réduisezainsiim-

pérativement la pression du jet

avant tout massage.

Ne pas diriger le jet de massage

danstoutesapuissancesurlespar-

ties sensibles du corps.

Arrêter la pompe avant de faire pi-

voter la buse de sortie d’eau.

Réduire de moitié la puissance du

jet pour tout massage grande

surface.

Arrêter la pompe avant de fixer ou

de retirer le tuyau de massage.

Pour un massage localisé, veiller à

maintenir la buse du tuyau de mas-

sage bien en main sous l’eau.

Attention

Attenzione

Führen Sie die Düse des Massage-

schlauchesmitAbstandüberdiege-

wünschten Stellen.

Nicht mit offenen langen Haaren

zumEinlaufseiher(fallsvorhanden)

tauchen.

Anforderungen an die entsprechende

elektrische Installation entnehmen Sie

bitte dem im Heft aufgeführten Ab-

schnitt 7 „An den Elektroinstallateur“.

Teile der Einrichtung, die unter Span-

nung stehende Teile enthalten, müssen

für Personen, die das Bad benutzen,

unzugänglich sein. Geräte und Gerä-

teteile, welche elektrische Bauteile ent-

halten, müssen so aufgestellt bzw. be-

festigt werden, dass sie nicht ins Was-

ser fallen können.

Geräte der Schutzklasse I müssen

dauerhaft an festverlegte Leitungen an-

geschlossen sein.

1.4 Bestimmungsgemässe

Verwendung.

Das Gerät ist ausschliesslich bestimmt

zum Betreiben in überdachten

Schwimmbädern und Schwimmbädern

im Freien bei einer Wassertemperatur

bis zu 35° C.

Das Gerät ist zur Aufstellung und Be-

trieb in Anlagen und Räumen in den

Bereichen 1 und 2 nach

DIN VDE 0100 T 702 geeignet.

Die Pumpe wird in den Beckenumgang

aufgestellt, es muss jedoch gewährlei-

stet sein, dass der Raum trocken und

der Motor gegen Überflutung durch ei-

nen ausreichend dimensionierten Bo-

denablauf geschützt ist.

Der Steuerkasten sollte entweder in ei-

nem trockenen Umgang oder in einem

angrenzenden Raum, höher als der

Wasserspiegel untergebracht sein.

DieAnlagen dürfen nur bestimmungs-

gemäss verwendet werden.

Jeder darüber hinausgehende Ge-

brauch gilt als nicht bestimmungsge-

mäss.

Für hieraus resultierende Schäden haf-

tet der Hersteller nicht; das Risiko

hierfür trägt allein der Benutzer.

Zur bestimmungsgemässen Verwen-

dung gehört auch die Einhaltung der

vom Hersteller vorgeschriebenen Be-

triebs-, Wartungs- und Instandhal-

tungsbedingungen.

Wartungs-, Reparaturarbeiten und der-

gleichen dürfen nur von autorisierten

Personen durchgeführt werden.

Das Gerät darf nur von Personen ge-

nutzt werden, die hiermit vertraut und

über die Gefahren unterrichtet sind.

Die einschlägigen Unfallverhütungs-

Vorschriften sowie die sonstigen allge-

mein anerkannten sicherheitstechni-

schen, arbeitsmedizinischen Regeln

sind einzuhalten.

Eigenmächtige Veränderungen am

Gerät schliessen eine Haftung des Her-

stellers für daraus resultierende Schä-

den aus.

When using the hose keep a dis-

tancetothosepartsofthebodythat

require massaging.

Do not approach the suction filter

with long hair unless tied back.

For requirements regarding the appro-

priate electrical installation, please see

“Information for the Electrician”, as per

part 7.

Parts of the equipment that contain

electrically live parts must be inacces-

sible to persons using the pool.

Units and unit parts containing electri-

cal components must be installed or

fixed in such a way that they cannot

fail into the water.

Units of enclosure class I must be per-

manently connected to permanently

laid cables.

1.4 Proper Operation

All units are intended soleley for ope-

ration in covered swimming pools and

in open-air swimming pools with a wa-

ter temperature up to 35°C.

The units are suitable for installing and

operating in installations and rooms in

areas 1 and 2 as per EN-60335-2-41.

The pump is installed in the walkway

behind the pool wall, but it must be

ensured that the environment is dry and

that the motor is protected by a suitab-

ly sized floor drain to prevent flooding.

The control panel should be installed

either in a dry walkway or in an adja-

cent room, if possible higher than the

water level.

Any kind of use other than the inten-

ded use is improper.

The manufacturer will not accept liabi-

lity for any damage or injury resulting

from improper operatian; the user alo-

ne must bear this risk.

Proper operation also includes compli-

ance with the operating, maintenance

and repair conditions specified by the

manufacturer.

Maintenance work, repair work and

suchlike may only be performed by

authorised persons.

The units may only be used by persons

who are familiar with them and who

have been informed about the dangers.

The relevant regulations for the preven-

tion of accidents and the other gene-

rally recognised rules relating to safe-

ty and to occupational medicine must

be complied with.

If unauthorised modifications are made

on the units, the manufacturer will not

accept liability for any resulting dama-

ge or injury.

Conduca l’ugello del tubo di mas-

saggiocondistanza sui postidesi-

derati.

Le condizioni da rispettare relativamen-

te all’impianto elettrico sono riportate

nelle istruzioni “Per l’installatore elet-

trico”, allegate ad ognuno dei nostri ap-

parecchi. I componenti dell’equipag-

giamento che contengono parti sotto

tensione devono rimanere inaccessi-

bili per le persone che utilizzano la vas-

ca. Gli apparecchi ed i componenti di

apparecchi che contengono compo-

nenti elettrici devono venire installati o

fissati in modo che non possano cade-

re in acqua.

Gli apparecchi di categoria di sicurez-

za I devono essere permanentemente

collegati a cavi fissi.

1.4 Impiego conforme

Tutti gli apparecchi sono stati concepi-

ti per venire utilizzati in piscine coper-

te ed in piscine all’aperto con una tem-

peratura dell’acqua fino a 35°C.

Questi apparecchi possono venire in-

stallati ed utilizzati in impianti e locali

compresi nelle zone 1 e 2, come da

norma VDE 0100 T 702.

La pompa viene installata sul perime-

tro della vasca, comunque solo se

l’alloggiamento risulta essere assolut-

amente asciutto e se il motore è

protetto da un’inondamento attraverso

dei canali di scarico di troppopieno suf-

ficientemente dimensionati.

La cassetta di comando dovrebbe ve-

nire installata o in un ambiente asci-

utto, o in un locale contiguo e, in ogni

caso, ad un’altezza superiore al livello

dell’acqua,

Qualsiasi utilizzo diverso o derivante

da quello prescritto viene considerato

come non conforme e il costruttore

declina qualsiasi responsabilità e/o ga-

ranzia per gli eventuali danni derivanti

da un uso non conforme. La respon-

sabilità sarà invece totalmente a cari-

co dell’utente.

L’impiego conforme include anche

l’osservanza delle condizioni di eser-

cizio, di manutenzione e di assistenza

pres-critte dal costruttore.

I lavori di manutenzione e di riparazio-

ne potranno essere eseguiti esclusiva-

mente da personale autorizzato.

Gli apparecchi potranno essere utiliz-

zati esclusivamente da persone che ne

conoscono la modalità di impiego e che

sono a conoscenza dei pericoli intrinse-

ci.

É obbligatoria l’osservanza delle nor-

me antinfortunistiche pertinenti, così

come di tutte le norme tecniche di si-

curezza e mediche universalmente ri-

conosciute. Eventuali modifiche agli

apparecchi, apportate dall’utente, es-

cludono qualsiasi genere di garanzia

e responsabilità del costruttore per gli

eventuali conseguenti danni.

Positionner la buse du tuyau de

massageàunecertainedistancede

l’endroit souhaité.

Ne pas rester avec des cheveux

longs et dénoués près de

l’aspirationd’eau.

Reportez-vous aux pages

„Al’attention de l’électricien“, pour con-

sulter les exigences soumises à

l’installation électrique.

Les composantes de l’installation qui

comprennent des pièces sous tension

doivent se situer hors de portée des

personnes utilisant le bassin.

Les appareils et pièces d’ap-pareils qui

renferment des composants élec-

triques doivent être installés et fixés de

telle manière à ce qu’ils ne puissent

pas tomber dans l’eau.

Les appareils de la classe de protec-

tion 1 doivent être branchés en perma-

nence sur des conduites fixées.

1.4 Utilisation correcte de

l’appareil

Tous les appareils sont destinés à être

uniquement utilisés dans des piscines

couvertes et des piscines non couver-

tes dont la température de l’eau ne dé-

passe pas 35° C.

Les appareils conviennent pour être

montés et utilisés dans des installati-

ons et des locaux faisant partie des zo-

nes 1 et 2 selon la norme

DIN VDE 0100 T 702 et UTE 15.100.

La pompe est à monter dans le pour-

tour du bassin. Le local de pompe doit

être situé sous les plages. Son couver-

cle ne doit pouvoir être ouvert qu’à

l’aide d’une clé spéciale ou un outil. Le

lieu d’implantation doit être sec et le

moteur protégé contre les inondations

par un écoulement de dimension suf-

fisante dans le sol. Le coffret électrique

est à placer soit dans un endroit sec

soit dans une pièce avoisinante à une

hauteur plus élevée que la surface de

l’eau. Le constructeur n’engage aucu-

ne responsabilité pour tout dommage

résultant d’utilisation incorrecte ou non

conforme. Seul l’utilisateur en est tenu

responsable. La conformité d’utilisation

de l’appareil comporte également le

respect des conditions d’utilisation,

d’entretien et de maintenance prescri-

tes par le constructeur. Les travaux

d’entretien, de réparation et autres do-

ivent être exclusivement effectués par

des personnes autorisées. Les ap-

pareils doivent être utilisés uniquement

par les personnes qui sont familiari-

sées avec ces appareils et ont été in-

struites des éventuels dangers pouvant

résulter de leur manipulation et utilisa-

tion. Les instructions de prévention

applicables contre les accidents, de

même que les diverses prescriptions

de sécurité et de médecine du travail

en vigueur doivent être respectées.

Toute modification apportée arbitraire-

ment sur l’appareil exclue la respon-

sabilité du constructeur pour des dom-

mages en résultant.

1.5 Produkthaftung

Der Benutzer wird ausdrücklich darauf

hingewiesen, dass das Gerät aus-

schliesslich bestimmungsgemäss ein-

gesetzt werden darf. Für den Fall, dass

das Gerät nicht bestimmungsgemäss

eingesetzt wird, geschieht dies in der

alleinigen Verantwortung des Anwen-

ders. Jegliche Haftung des Herstellers

entfällt somit.

1.6 Verhalten im Notfall

Wasser sofort verlassen und Geräte

durch Hauptschalter oder Sicherungen

spannungsfrei schalten und gegen un-

befugtes Wiedereinschalten sichern.

1.7 Erklärung der Gefahren-

symbole

Warnung! In dieser

Bedienungsanleitung

haben wir alle Stellen,

die Ihre Sicherheit

betreffen, mit diesem

Zeichen versehen.

Geben Sie alle

Sicherheitsanweisun-

gen auch an andere

Benutzer weiter.

In dieser Bedienungs-

anleitung haben wir alle

Stellen, die funktions-

notwendige Hinweise

enthalten, mit diesem

Zeichen versehen.

BittebeachtenSieunbe-

dingtdieseHinweise,um

Schäden am Gerät zu

vermeiden.

1.5 Product Liability

The user‘s attention is expressly drawn

to the fact that the unit may only be

operated in the proper manner.

If it is operated in an improper manner,

the user must bear sole responsibility.

In such cases, therefore, the manuf-

acturer cannot accept any liability.

1.6 Procedure in an Emergency

Leave the water immediately, switch off

the electrical supply to the unit by ope-

rating the main power switch or circuit-

breaker, and secure the unit to prevent

it from being switched on again without

authorisation.

1.7 Explanation of the Danger

Symbols

Warning!

In these Operating

Instructions, we have

used this symbol to

mark all texts which

relate to your safety.

Pleasepass allsafety

instructions on to other

users too.

In these Operating

Instructions, we have

usedthissymboltomark

all texts containing in-

structions that are ne-

cessaryforfunctionalre-

asons.

Please be sure to obey

these instructions in or-

der to avoid damage to

the unit.

1.5 Garanzia del prodotto

L’utente viene espressamente informa-

to che l’apparecchio può essere utiliz-

zato per il solo impiego conforme.

In caso contrario, gli eventuali utilizzi

non conformi avverranno esclusiva-

mente sotto la sola responsabilità

dell’utente ed il costruttore declinerà

qualsiasi responsabilità in merito.

1.6 Comportamento in caso di

emergenza

Scaricare immediatamente l’acqua e

scollegare gli apparecchi dalla tensio-

ne agendo o sugli interruttori generali,

o sulle sicurezze e bloccarli contro

un’eventuale riattivazione non autoriz-

zata.

1.7 Spiegazione dei simboli di

pericolo

Avvertenza!

In queste istruzioni

d’uso abbiamo apposto

questo segno a tutti i

punti relativi alla vostra

sicurezza.

Trasmettere anche agli

altri utenti tutte le

istruzioni di sicurezza.

In queste istruzioni

d’uso abbiamo apposto

questo segno a tutti i

punti che contengono

avvertenzenecessarie

per il funzionamento.

Osservareassoluta-

mente queste avverten-

ze per evitare danni

all’apparecchio.

1.5 Responsabilité produit

L’utilisateur est expressément averti

que l’appareil doit être utilisé exclusi-

vement de manière correcte, c’est-à-

dire selon le paragraphe «1.4 - Utilisa-

tion correcte de l’appareil». En cas de

mauvaise utilisation, l’utilisateur est

seul tenu responsable.

Le constructeur est alors dégagé de

toute responsabilité.

1.6 Comportement en cas

d’urgence

Sortir de l’eau et désactiver

l’appareil à l’aide du commutateur cen-

tral ou des fusibles.

S’assurer que l’appareil ne soit pas

réactivé sans autorisation.

1.7 Explication des pictogram

mes de sécurite

Attention! Tous les

passages de ce mode

d’emploi qui se

réfèrent à votre sécurité

sont marqués de ce

pictogramme. Trans-

mettez toutes les

instructions de sécurité

aux autres utilisateurs.

Important!

Tousles passages dece

mode d’emploi qui con-

tiennent des indications

nécessairesaufonction-

nement de

l’appareil sont marqués

de ce pictogramme.

Nous vous prions de re-

specter ces indications

afin d’éviter tout en

dommagementde

l’appareil.

Warnung

Warning

Attention

Attenzione

Funktion

Function

Fonction

R = 5 m MINI

INFORMATIONIMPORTANTE!

1. L’installation électrique des

appareils JetStream doit être

protégée individuellement par un

interrupteur différentiel calibré

à 30 mA.

2. Le local technique de l’appareil Jet

Stream doit être hors du volume

de protection du bassin (soit à plus

de 2,50 m, soit sous Ia plage).

Le couvercle doit s’ouvrir à l’aide

d’une clé ou d’un outil être équipé

d’un système de coupure élec-

trique des éléments actifs à

l’ouverture du couvercle

(norme NF C 15.100 section 702).

3. La distance maximum entre Ia

pompe et Ia piscine ne doit pas

excé der 12 mètres. Si Ia pompe

n’est pas derrière Ia piscine,

respecter les sections de

tuyauteries suivantes:

a. Jusqu’à 5 m: diamètre intérieur

50 mm (2")

b. De 5 à 10 m: diamètre intérieur

63 mm (2 ½“)

c. De 10 à 12 m: diamètre

intérieur 75 mm (3") Utiliser des

courbes à grand rayon pour

les changements de direction

de tubes.

Utiliser des tubes supportant

au moins 10 bars de pression.

4. La pompe doit toujours être en

charge (axe de la pompe sous le

niveau de l’eau).

5. La longueur maximum de tube de

commande pneumatique est de

10 m.

„Pour ne pas risquer de détérioration,

la pompe doit être positionnée sous le

niveau d’eau du bassin Si elle doit être

placée au dessus, utiliser la pompe

uwe spéciale triphasée auto-amorçan-

te.“

ATTENTION!

Nos appareils sont à utiliser sur des pa-

rois de piscines dont les arrondis (en

cas de forme libre) ne sont pas inféri-

eurs à un rayon de 5 mètres!

2 EINSETZEN DES DÜSEN-

MANTELGEHÄUSES MIT

LAMPENGEHÄUSEN IN DIE

SCHALUNG

Schrauben Sie das

Düsenmantelgehäuse

so in die Schalung,

dass das rote Schild mit

Text „oben“ nach oben

zeigt.

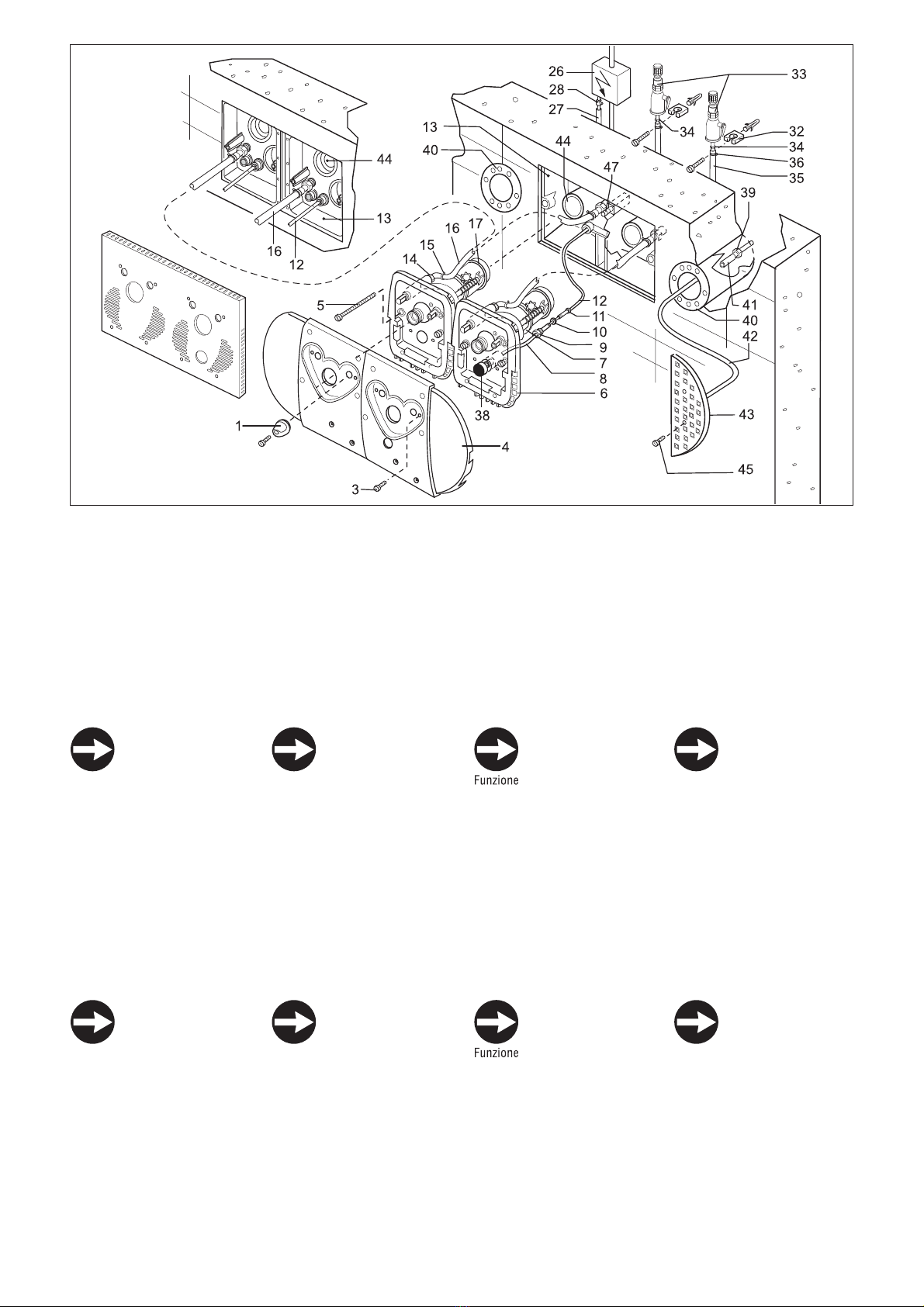

2.1 Montage Ausführung in

Rotguss (Bild 1)

Dann befindet sich, von der Beckenin-

nenseite her gesehen, der Saugstut-

zen rechts unten und die beiden Luft-

ansaugschläuche oben.

Setzen Sie das Düsenmantelgehäuse

bündig mit der Beckenwand ein.

Erhält das Becken für eine Folienaus-

kleidung einen Putz- oder Dämmplat-

tenauftrag, so müssen Sie das Düsen-

mantelgehäuse um die Putz- bzw.

Dämmplattenstärke vorziehen.

2 INSTALLING THE WALL

NICHE WITH LAMP HOU-

SINGS IN CONCRETE

SHUTTERED POOLS

Position the wall niche

ensuring that the red

label ,,Oben” (TOP) is

on top and the cast lug

uppermost.

2.1 Installation design in bronce

(Fig 1)

Viewed from inside the pool, the suc-

tion duct is offset to the right at the bot-

tom.

The 2 air inlet tubes are at the top.

The front of the wall niche should be

set flush with the face of the wall conc-

rete.

In case of a concrete pool with liner,

the wall niche may project in order to

compensate for the cement render of

liner insulation thickness.

2 MONTAGE DE LA PIÈCE À

SCELLER AVEC BOITIER

DES LAMPES DANS LE

COFFRAGE

Positionner la pièce à

sceller dans le coffrage

de telle manière que

l’étiquette rouge „haut“

(Oben)setrouveenhaut

àla verticale.

2.1 Montage version et bronze

(Fig.1)

Vu de l’intérieur du bassin, le tuyau

d’aspiration se trouve en bas à droite,

les 2 tuyaux d’aspiration d’air en haut.

Monter le boîtier à ras avec la paroi de

béton.

Si le bassin reçoit pour son revêtement

liner des plaques d’enduit et d’isolation,

il faut avancer le boîter de l’épaisseur

de ces plaques.

2 ASSEMBLAGGIODEL

PEZZO GREZZO CON

PORTALAMPADANELLA

CASSAFORMA

Avviti così il pezzo

grezzo nella cassafor-

ma con l’insegna rossa

con testo“oben“ verso

alto.

2.1 Montaggio Esecuzione in

bronzo (Fig.1)

Si trova poi, della parte interno di cati-

no vede, che a destra sotto manicotto

di aspirazione ed entrambi i tubi di as-

pirazione.

Introduca concisamente l’involucro di

cappotto col muro di catino.

Tener conto di eventuali spessori come

intonaco e piastrellamento terminato

per calcolare la posizione correta del

pezzo grezzo.

Funktion Function Fonction

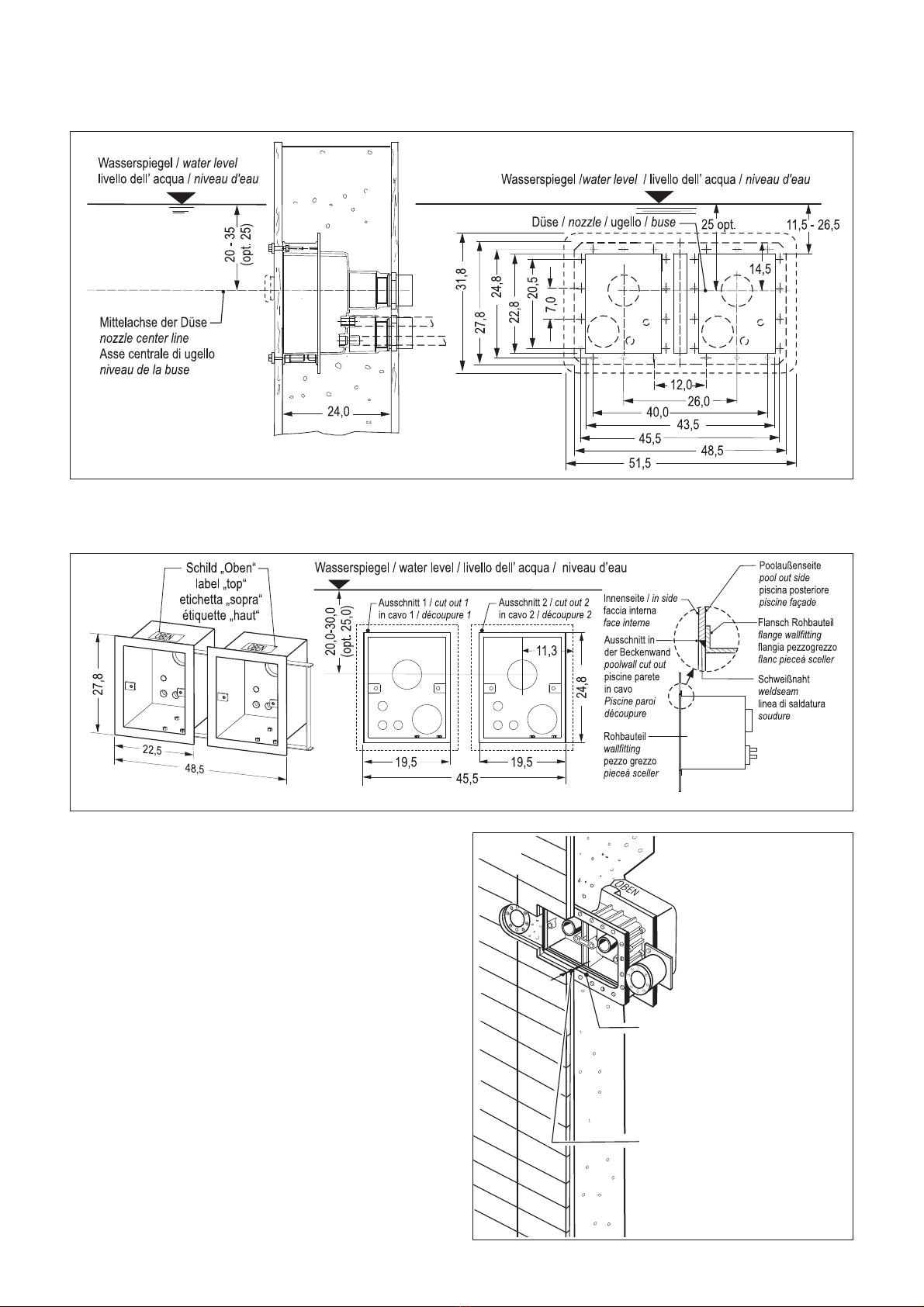

Abmessungen in cm / dimensions in cm / quotazioni in cm / mesures en cm

Einbau des Düsenmantelgehäuses

mit Beleuchtung in die Schalung,

Ausführung in Rotguss (Bild 2)

Installing the wall niche with lamp

housings in concrete shuttered

pools, design in bronce (Fig. 2)

Montage de la piece à Sceller avec

boitier des lampes dans le

coffrage, version et bronze (fig. 2)

Abmessungen in cm / dimensions in cm / quotazioni in cm / mesures en cm

Assemblaggio del pezzo grezzo

con porta lampada nella cassafor-

ma, Esecuzione in bronzo (Fig. 2)

2.2 Ausführung in ABS (Bild 3)

Einbau des Düsenmantelgehäuses

ohne Beleuchtung in die Schalung

2.2 Design in ABS (Fig. 3)

Installing the wall niche without lamp

housings in concrete shuttered pools.

2.2 Version et ABS (Fig. 3)

Montage de la pièce à sceller, sans il-

lumination, dans le coffrage, version

ABS.

2.2 Esecuzione inABS (Fig. 3)

Installazione del pezzo grezzo senza

illuminazione nella cassaforma.

Fliesen bis zur Innenkontur

render and tile to inner edge

eseguire la posa delle piastrelle su tutte

le parti grezze fino al contorno interno

del fianco

carreler jusqu’ au contour intérieur

Putz- und Fliesenausgleich bis 5 cm

max thickness render ans tile 5 cm

compensation d’ enduit et de

carrelage jusqu’ à 5 cm

livellamento dell’ intonaco e delle

piastrelle fino a 5 cm

Maßzeichnung Ausführung ABS

(Bild 4)

Einbau des Düsenmantelgehäuses

ohne Beleuchtung in die Schalung,

Ausführung in ABS.

Dimmension-Drawing design ABS

(Fig. 4)

Installing the wall niche without lamp

housings in concrete shuttered pools,

in ABS Design.

Dessin de mesure version ABS

(Fig. 4)

Montage de la pièce à sceller, sans il-

lumination, dans le coffrage, version

ABS.

Abmessungen in cm / dimensions in cm / quotazioni in cm / mesures en cm

Quotazioni Esecuzione in ABS

(Fig. 4)

Installazione del pezzo grezzo senza

illuminazione nella cassaforma,

Esecuzione in ABS.

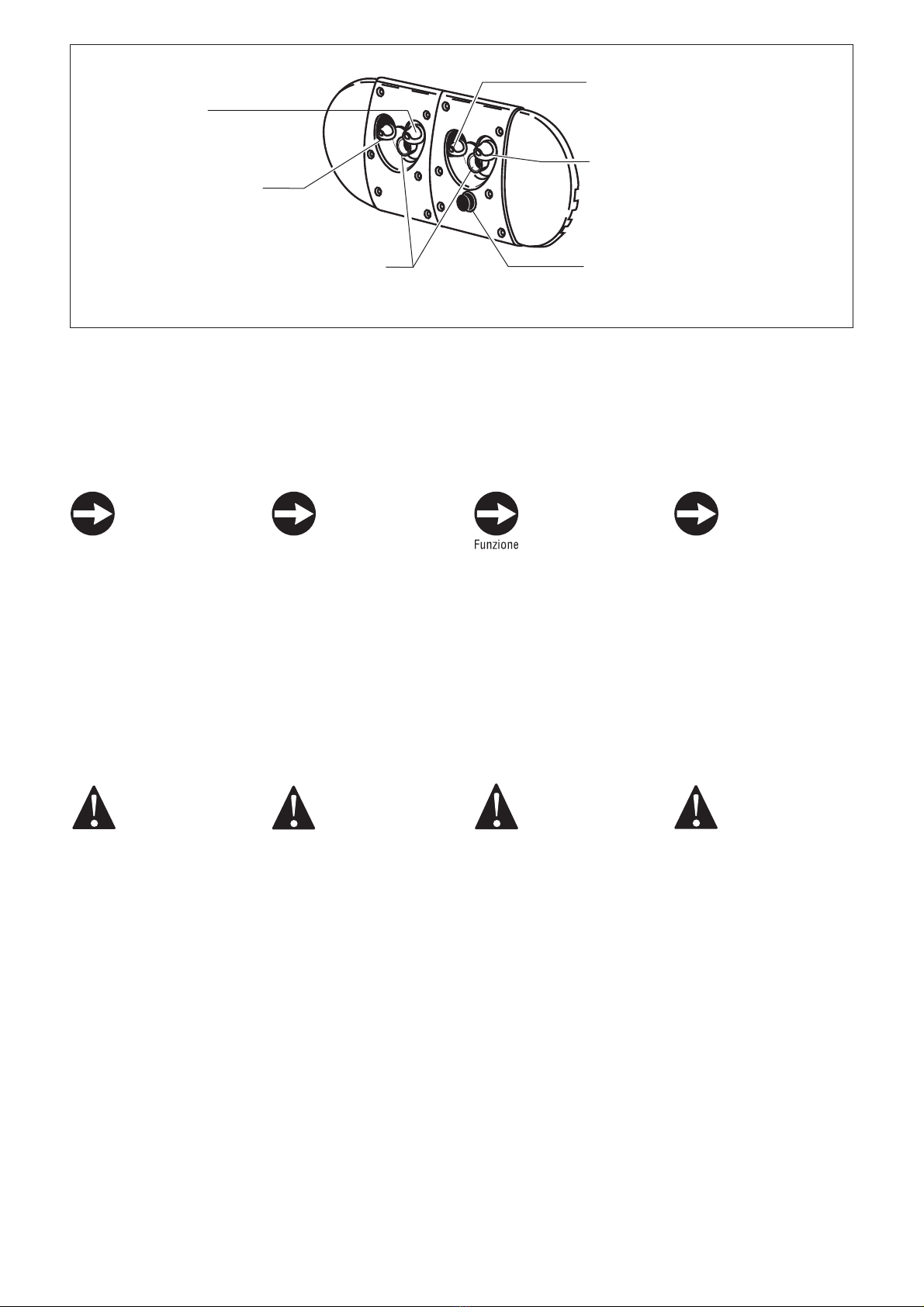

Schweißanleitung für Rohbauteil

in Edelstahl (Bild 5) Welding instruction for wallfitting

in stainless steel (Fig. 5) Saldatura instruzioni per pezzo

grezzo in acciaio inossidable

(Fig. 5)

Saudage instruction de la piece

à sceller e acier spécial (Fig. 5)

Fliesenplan (Bild 6)

Fliesen Sie von der Düsenmantelge-

häuse abgewandten Seite herkom-

mend, halbkreisförmig an das Lampen-

gehäuse heran. Fliesen Sie dabei

mindestens bis zur Aussenkante des

Lampengehäuses, jedoch maximal bis

zum Beginn des Lochkreises. Im Ge-

gensatz dazu das Düsenmantelgehäu-

se selbst bis zu seiner Innenkante flie-

sen. Der Zwischenraum zwischen

Lampengehäuse und Düsenmantelge-

häuse ist dabei nicht zu fliesen.

Tile plan (fig. 6)

Cut tiles semi-circular to suit outer ra-

dius of lamp housing, unlike the wall

niche which should be rendered and

tiled to the inner edge, covering the

flange face.

The exposed render and tile edge will

be covered by the front face plate.

Schemaperla piastrellatura(Fig.6)

Si deve piastrellare semicircolare a

partire del lato opposto della custodia

d’ugello involucro fino alla custodia

lampada. Min. fino al bordo esterno

della custodia lampada, max. fino

al’inizio del cerchio forato. Piastrellare

la custodia d’ugello involucro fino al suo

bordo interno. Non piastrellare lo spa-

zio entro custodia lampada e custodia

ugello involucro.

Plan de carrelage (fig. 6)

Découper les carreaux situés à gau-

che et à droite des boitiers des lampes

d’éclairage en demi-cercle. Ne recou-

vrir en aucun cas le cercle de trous

taraudés avec le carrelage. Carreler au

minimum jusqu’au bord extérieur du

boîtier des lampes, au maximum

jusqu’au bord intérieur (cercle de trous

taraudés). Le carrelage apposé autour

du boîtier des buses doit aller jusqu’au

bord intérieur du boîtier. L’espacement

entre les boîtiers des lampes et le boî-

tier des buses ne doit pas être carrelé.

Abmessungen in cm / dimensions in cm / quotazioni in cm / mesures en cm

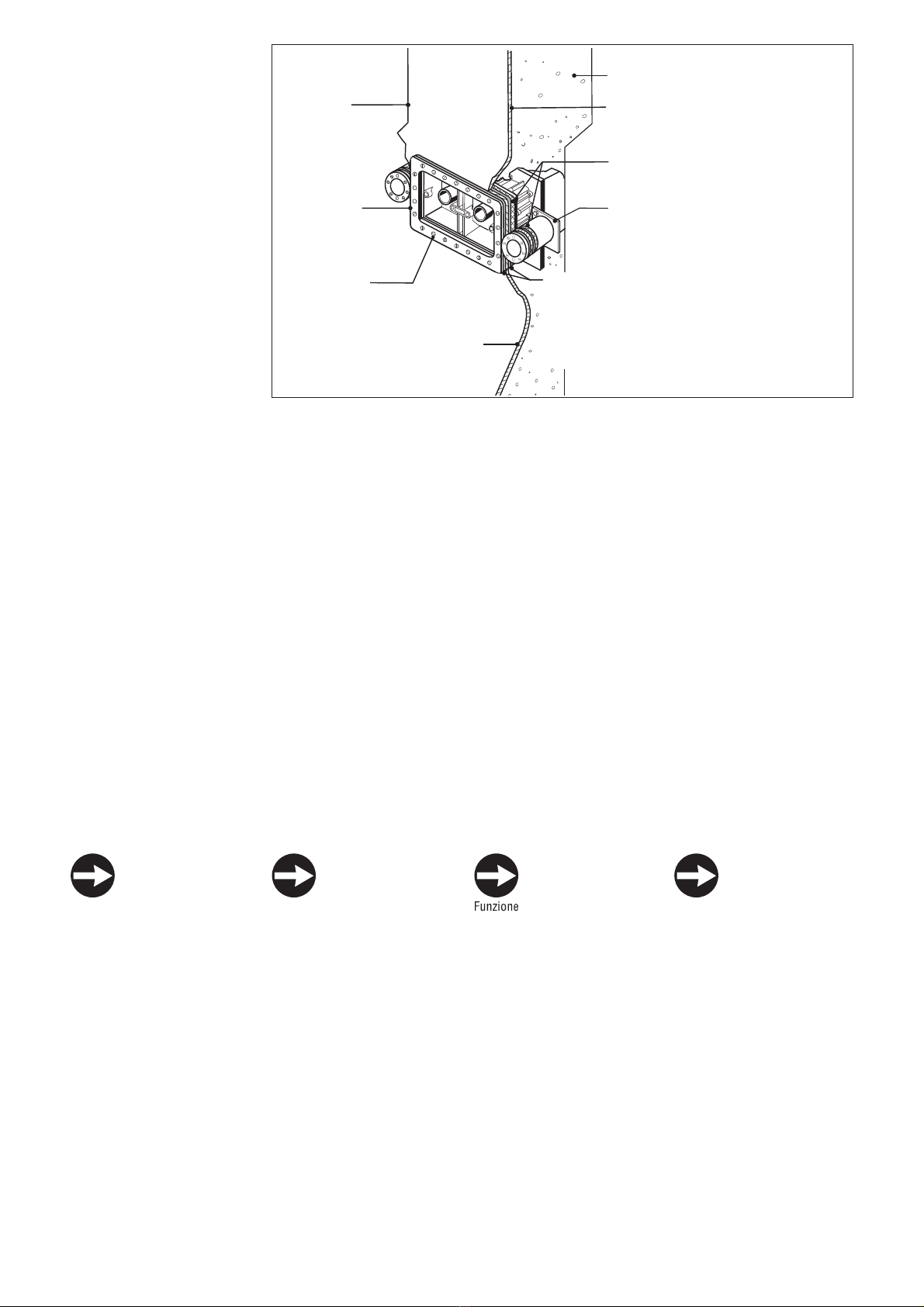

Senkschrauben

vit /

countersunk screws

vis tête conique

Verankerungsplatte /

pannello ancoraggio /

anchor plate

placue à sceller

Klemmrahmen

anello di bloccaggio

clamping frame

cadre de serrage

Gummidichtung /

guarnizione in gomma /

rubber gasket

joint en caoutchouc

Beton / concrete / bétoncemento /

Folie /

Laminato

liner

liner ou coque

Folie / / Laminato /liner liner ou coque

Folie / / laminato /liner liner ou coque

vor und hinter der Folie je eine Dichtung aus Folienmaterial

sia davanti sia dietro il laminato guarnizioni in laminato

one rubber gasket to front and back of liner

devant et derrière le liner placer un joint fait

du même matériau

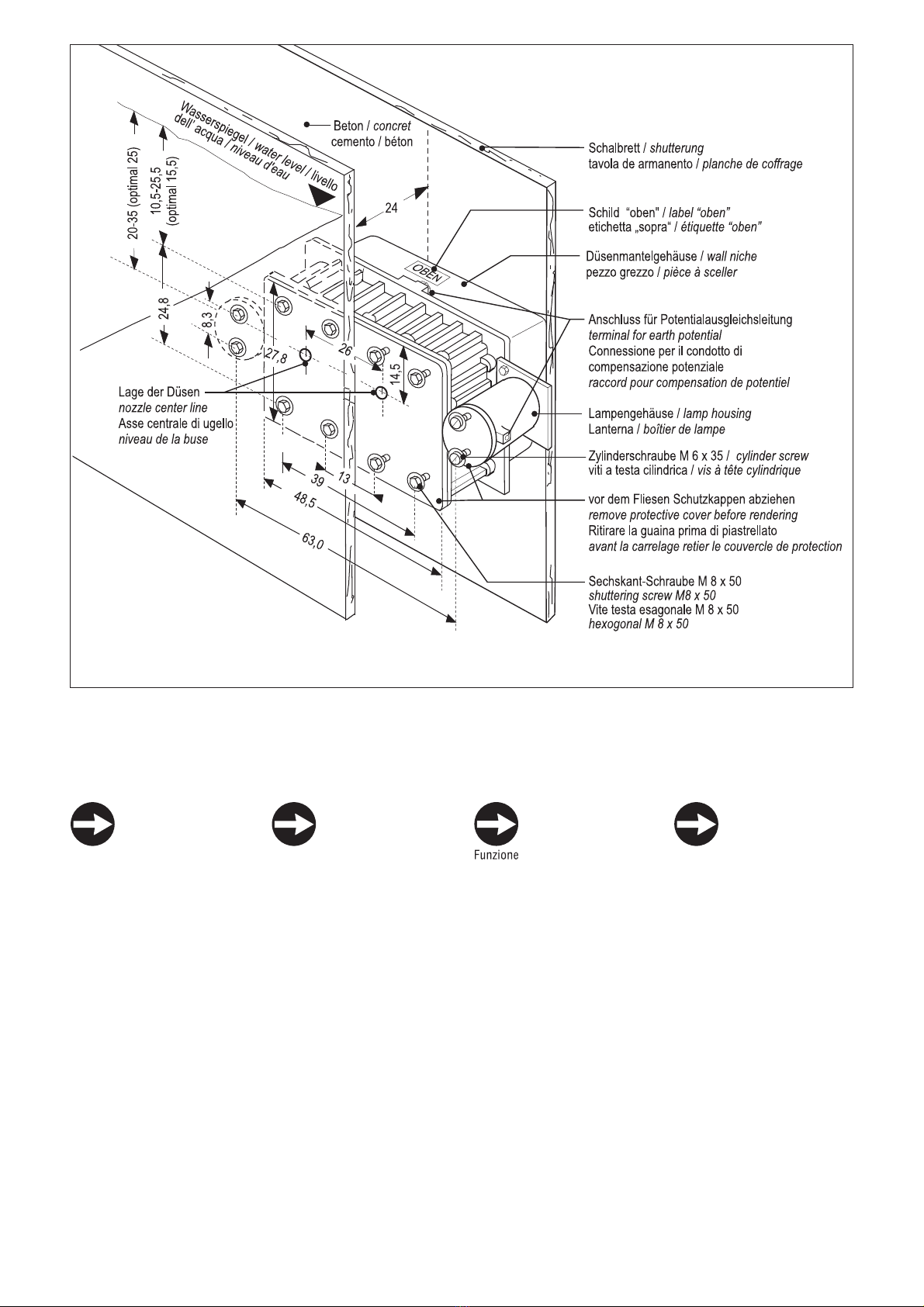

Becken mit Folienauskleidung

(Bild 7)

Ordnen Sie Klemmrahmen, die Dich-

tungen aus Folienmaterial und die

Gummidichtung nach Bild 7 an.

Pools with plastic liner (fig. 7)

Proceed as shown in fig. 7.

Schema per la piastrellatura

(fig. 7)

Montare l´anello di bloccaggio con le

relative guarnizioni sia davanti e dietro

come da fig. 7.

Bassins avec revêtement de liner

ou polyester (fig. 7)

Procéder comme montré en fig. 7.

3 FERTIGMONTAGE

Angaben nur für autorisierte

Personen

Vor der Montage

Die Sicherheitshinweise müssen vor

der Aufstellung aufmerksam gelesen

werden. Halten Sie unbedingt die An-

forderungen der Fa. uwe bzw. der

Normgeber ein. Für den Fall, dass die

Hinweise nicht berücksichtigt werden,

geschieht dies in der alleinigen Verant-

wortung des Monteurs. Jegliche Haf-

tung des Herstellers entfällt somit.

Folgenden Montageschritt nur bei

einem Gerät mit Beleuchtungsein-

heit beachten.

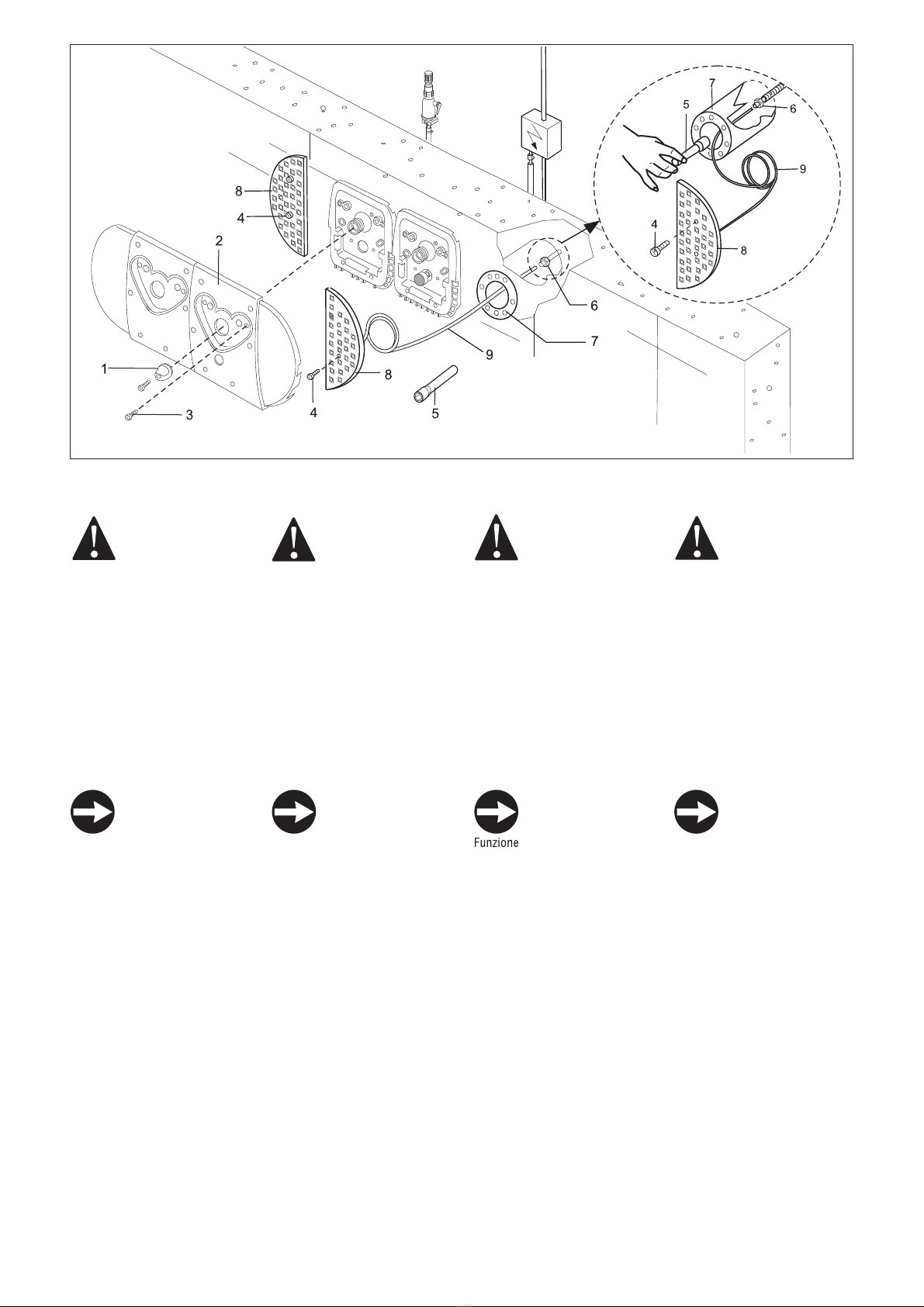

Montage Beleuchtungseinheit

(Bild 8)

Lösen Sie mit dem beiliegenden Spe-

zialwerkzeug die Druckschraube (39)

in den beiden Lampengehäusen (40)

und die Druckschraube (48) im Inne-

ren des Düsenmantelgehäuses leicht

an.

Druckschrauben nur

leicht anlösen, nicht

ausschrauben

Ziehen Sie dort die als Platzhalter die-

nende Rundschnur (41) heraus. Neh-

men Sie eine der zwei Beleuchtungs-

einheiten (43) und fädeln deren 8 m

langes Kabel zuerst durch die Druck-

schraube (48) im Inneren des Düsen-

mantelgehäuses. Ziehen Sie dieses

Kabel soweit durch die Druckschrau-

be, bis noch ca. 80 cm zwischen Be-

leuchtungseinheit und Druckschraube

sind. Ziehen Sie dann mit dem Spezi-

alwerkzeug die Druckschraube wieder

an. Wickeln Sie dieses 80 cm lange Ka-

bel kreisförmig entlang der Lampenge-

häuseinnenwand (40), und schrauben

Sie die Beleuchtungseinheit mit ihrer

Frontplatte (45) und den Schrauben

M 6 x 60 (46) fest.

Verfahren Sie ebenso mit der zweiten

Beleuchtungseinheit.

3 FINALASSEMBLY

INSTRUCTION

Instructions for autohorized

persons only

Before installation

The safety instructions must be read

carefully before installation. You must

definitely fulfil the requirements stated

by the uwe company and by the stan-

dard authorities. If the instructions are

not observed, the installation engineer

shall bear the sole responsibility. The

manufacturer shall thus be absolved of

any liability.

The following installation step

applies only to units with

illumination

Installation of the illumination unit

(fig. 8)

By means of the special tool supplied,

slightly slacken the cable gripper (39)

in the two lamp housings (40).

The cable grippers

should only be slacke-

ned slightly-do not un-

screw them completely

Pull out the round cord (41) which ser-

ves as a place-keeper.

Take one of the three illumination units

(43) and thread their 8 m long cable

through the cable gripper (48).

Pull this cable through the cable grip-

per far enough so that there is still about

80 cm between the illumination unit and

the cable gripper.

Then tighten the cable gripper again

by means of the special tool.

Coil this 80 cm length of cable circu-

larly along the interior wall of the lamp

housing (40) and screw the illuminati-

on unit in place with its front panel (45)

and the screws (46) M 6 x 60.

Use the same procedure for the second

illumination unit.

3 INSTRUCTIONS POUR LE

MONTAGE FINAL

Informationsdestinees exclusive-

ment aux Personnes autorisees

Avant le montage

Les Instructions de sécurité doivent

être lues attentivement avant l’instal-

lation. Conformez-vous exactement

aux instructions données par la socié-

té uwe et aux différentes normes en

vigueur. En cas de non-respect de ces

instructions, l’utilisateur est seul tenu

responsable. Le constructeur est alors

dégagé de toute responsabilité.

L’étape de montage suivante ne

concerne que les appareils avec

unitéd’éclairage.

Montage de l’unité d’éclairage

(fig. 8)

Desserez légèrement, à l’aide de l’outil

spécial joint à l’appareil, la vis de ser-

rage (39) située dans les deux boîtiers

de lampes (40) ainsi que la vis de ser-

rage (48) située à l’intérieur du boîtier

de la pièce à sceller.

Desserezseulement

légèrement les vis, ne

lesdévissez pas

complètement

Retirez l’embout caoutchouc (41).

Amenez l’une des trois unités

d’éclairage (43) et faites passer son

câble long de 8 m au travers de la vis

de serrage (48) à l’intérieur du boîtier

de la pièce à sceller.

Tirez ce câble jusqu’à ce qu’il reste

environ 80 cm entre l’unité d’éclairage

et la vis de serrage.

Resserrez alors la vis de serrage à

l’aide de l’outil spécial.

Enroulez ce câble long de 80 cm de

façon circulaire le long de la paroi

intérieure du boîtier de la lampe (40)

et fixez l’unité d’éclairage avec sa

plaque frontale (45) au moyen des vis

M 6 x 60 (46).

Renouvelez l’opération pour la secon-

de unité d’éclairage.

3 MONTAGGIO DEFINITIVO

Information per le persone

autorizzate

Primo del Montaggio

Prima di procedere con l’installazione,

leggere attentamente le istruzioni per

la sicurezza.Attenersi scrupolosamen-

te alle prescrizione della ditta uwe o alle

norme dell’ente competente. In case

di non osservanza delle indicazioni,

l’intera responsabilità sarà del monta-

re e decadrà qualsiasi garanzia del

costruttore.

Osservare il passo di montaggio

seguente solamente avendo un

apparecchio con illuminazione.

Montaggio d’elemento

d’illuminazione (Fig. 8)

Svitare facilmente la vite di pressione

(39) nelle due custodie lampada (40)

con l’attrezzo speciale qui allegato.

Svitare solo facilmente

le vite di pressione, non

svitarecompletamente

Ritirare qui la corda rotonda (41).

Prendere uno dei due elementi

d’illuminazione (43) ed infilare il suo

cavo di 8 m attraverso la vite di pressi-

one (48).

Tirare questo cavo attraverso la vite di

pressione che restano 80 cm entro ele-

mento d’illuminazione e vite di pressi-

one. Avvitare la vite di pressione con il

attrezzo speciale.

Avvolgere il cavo di 80 cm circolare lun-

go la custodia interna della lampada

(40) ed avvitare il elemento

d’illuminazione con la piastra di fronte

(45) e le vite M 6 x 60 (46).

Fare lo stesso con il secondo elemen-

to d’illuminazione.

Funktion

Function

Fonction

Ausführung ABS

Design ABS

Esecuzione ABS

Version ABS

Edelstahl

stainlesssteel

acciaio inossidabile

acierspécial

Montage Düsenteil (Bild 8) für

Ausführung in Rotguss und ABS

Schrauben Sie die vier Verstellgriffe (1)

an beiden Düsengehäusen ab.

Drehen Sie als weiteres die Stopfbuch-

senverschraubung (9) aus, und entfer-

nen Sie die Blindscheibe. Lassen Sie

die Dichtung (11) im Düsenmantelge-

häuse. Stecken Sie auf eine Seite des

beiliegenden Doppelnippels (10) den

10 m langen Schaltschlauch (12) und

führen Sie diesen nach hinten durch

den Kabelschutzschlauch hinaus.

Nehmen Sie die

Düsengehäuse hoch.

Das Düsengehäuse mit

Pneumatikschalter(38)

muss auf der rechten

Seitesein.

Führen Sie den auf dem Pneumatik-

schalter befindlichen Schaltschlauch

(8) durch die Stopfbuchsenverschrau-

bung (9), und stecken ihn auf die innen-

liegende Seite des Doppelnippels (10).

Ziehen Sie die Stopfbuchsenver-

schraubung (9) an. Stecken Sie die

Luftschläuche (16) auf die Nippel (14)

der beiden Düsengehäuse, und klem-

men Sie diese mit den Schlauchschel-

len (15) fest.

Feuchten Sie die

O-Ringe (17) an.

Schieben Sie die beiden Düsengehäu-

se (7) in das Düsenmantelgehäuse

(13), bis deren Platten (6) an der Be-

ckenwand anliegen. Schrauben Sie die

Zylinderkopfschrauben M 8x100 (5)

ein, richten Sie die Platten (6) senk-

recht aus, und ziehen Sie die Schrau-

ben leicht an. Setzen Sie die grosse

Abdeckhaube (4) auf, und schrauben

Sie diese mit Zylinderschrauben

M 5 x 8 (3) fest.

Installing the nozzle assembly

(fig. 8) for design bronce and ABS

Remove the four control knobs (1) from

the two nozzle housings. Unscrew the

gland nut (9) and remove blank plastic

washer.

Leave rubber sealing washer (11) in the

housing, take the enclosed connector

(10) and put on one end ofthe connec-

tor the 10 m length of ABS pneumatic

tube (12).

Then thread it through the gland aper-

ture from within the pool.

Raise the nozzle

assemblies. The nozzle

assembly with the

pneumatic switch

assembly (38) must be

on the right-hand side.

Lead the pneumatic tube (8) situated

on the pneumatic switch assembly th-

rough the gland nut (9) and push it onto

the free end of the tube connector (10).

Tighten the gland nut (9).

Push the air tubes (16) onto the con-

nectors (14) of the two nozzle assem-

blies and clamp the air tubes by me-

ans of the tube clamps (15).

Lubricate the

O-rings (17)

Ease the two nozzle assemblies (7)

into wall niche (13) until the plates (6)

touch the pool wall.

Position the plates (6) vertically so that

the fixing holes coincide and slightly

tighten the screws M 8x100 (5).

Put the large cover (4) on, and screw it

in place with the M 5 x 8 cheese-head

screws (3).

Montaggio del pezzo d’ugello

(Fig.8)EsecuzioneinbronzoeABS

Ritirare le due maniglie di regolazione

(1). Svitare il collegamento a vite (9), e

ritirare il disco cieco.

Lasciate la guarnizione (11) nella cus-

todia d’ugello, e prendere il raccordo

doppio (10), qui unito.

Inserire su un lato del raccordo doppio

il tubo flessibile di comando in PVC (12)

di 10 m, e fare uscire di dietro attraver-

so il tubo flessibile di protezione del

cavo.

Prendete la custodia

d’ugello in alto.

La custodia d’ugello

con l’interruttore

pneumatico (38) deve

essere sul lato à destra.

Infilare il tubo flessibile di comando (8)

posizionato sul interruttore pneumati-

co attraverso il collegamento a vite (9)

ed inserire sul lato interno del raccordo

doppio (10).

Avvitare il collegamento a vite (9).

Inserite i tubi flessibili d’aria (16) sui

raccordi (14) delle due custodie

d’ugello, e fissate con le connessioni

per tubi flessibili (15).

Inumidire la guarnizio-

ne circolare (17)

Spingere le due custodie d’ugello (7)

nella custodia involucro d’ugello (13)

fino a che lle loro piastre (6) toccano il

muro della vasca.Avvitate le vite a tes-

ta cilindrica M 8x100 (5), allineare le

piastre (6) verticale e serrare facilmen-

te le vite. Appoggiate la calotta di co-

pertura (4) grande e fissarla con le vite

cilindriche M 5 x 8 (3).

Inserire le maniglie di regolazione (1).

Montage de la tuyère (fig.8)

pour version bronze et ABS

Retirer les 4 boutons de reglage (1).

Retirer l’ecrou du presse-étoupe (9) et

ôter la fausse rondelle.

Laisser le joint d’etancheïté (11) dans

le boîtier.

Placer sur l’un des côtés du raccord

double (10) le tuyau de commande

ABS (12) long de 10 m et le faire sortir

par l’arrière au travers du tuyau de pro-

tection de câble.

Soulevez les boîtiers

des buses. Le boîtier de

buse supportant le

commutateur pneuma-

tique (38) doit se

trouver sur le côté droit.

Insérez le tuyau de contact (8) qui se

trouve sur le commutateur pneuma-

tique à travers l’écrou de presse-étou-

pe (8) et fixez-le sur la face intérieure

du raccord fileté (10).

Serrez l’écrou de presse-étoupe (9).

Apposez les conduites d’air (16) sur les

raccords (14) des deux boîtiers de bu-

ses et fixez-les en serrant les colliers

de serrage (15).

Humecter le joint

torique (17)

Introduire les deux tuyères (7) dans la

pièce à sceller (13) jusqu’à ce que les

plaques (6) touchent la paroi du bas-

sin.

Positionnez les plaques (6) de façon à

ce que les trous de fixation M 8x100

(5) soienent à la même hauteur les uns

de autres, et visser légèrement.

Apposez et vissez-le à l’aide des vis à

tête cylindrique M 5 x 8 (3).

Funktion

Function Fonction

Funktion Function Fonction

910

Ausführung in Rotguss

designin bronce

Esecuzione in bronzo

versionet bronze

Ausführung in ABS und in Edelstahl

designinABS and instainless steel

Esecuzione in ABS e in acciaio inossidabile

version etABS en et acier spécial

Montage Luftansaugschlauch

(Bild 9)

Ausführung in Rotguss

Schrauben Sie die Gewindenippel (29)

der Luftansaugschläuche (35) mit der

Dichtung (48) in die Gewindebohrung

(31) des Düsenmantelgehäuses (13)

auf der Beckenaussenseite.

Ziehen Sie den Nippel fest.

Ausführung in Rotguss und ABS

(Bild 9 und Bild 10)

Dübeln Sie den Halter (32, Bild 9) so

in die Wand, dass die Oberkante des

Ventils (33) mindestens 5 cm über dem

max. Wasserspiegel des Schwimmbe-

ckens liegt.

Schieben Sie den Schlauch (35) über

den Schlauchnippel (34) des Ventils.

Klemmen Sie den Schlauch (35) mit

der Schlauchschelle (36) fest.

Hinweis:

Für Ausführung Rotguss und ABS

Das Ventil (33) fängt einen eventuell

vorkommenden Rückstau ab, der z.B.

bei Verwendung des Massageschlau-

ches, der Düse für Rückenmassage

oder bei mutwilligen Verschliessen der

Düse entstehen kann. Das Ventil ver-

hindert, dass Wasser aus dem Luftan-

saugschlauch spritzt. Das Ventil ist nur

dicht, solange sich keineAblagerungen

oder Haare darin festsetzen.

Deshalb das Ventil unbedingt über dem

Wasserspiegel anbringen. Kürzen Sie

die Luftansaugschläuche, wenn diese

länger sind, als Sie diese benötigen.

Je kürzer der Luftansaugschlauch,

desto geringer ist sein Widerstand und

desto höher ist der Luftdurchsatz.

Montage Saug- und Druckseite

(Bild 9) Ausführung Rotguss

Legen Sie die O-Ringe (19) in die Nut

(18). Schrauben Sie das T-Stück (20)

mit den 6 Zahnscheiben (21) und Zy-

linderschrauben (22) an das Düsen-

mantelgehäuse (13).

Mounting the air inlet fittings

(Fig.9)

design in bronce

Screw the threaded hose connectors

(29) of the air inlet tubes (35) with the

washers (48) into the threaded apertu-

res (3]) in the back of the wall niche (13).

lighten the threaded hose connectors.

Mounting design in bronce and

ABS (Fig. 9 and Fig. 10)

Fix the clip (32, fig.9) to the pool wall in

such a way that the opening of the air

inlet fitting (33) is at least 5 cm above

the maximum water level of the pool.

Push the tube (35) over the straight con-

nector (34) of the valve.

Secure the tube (35) with the pipe

clamp (36).

Note:

For design bronce and ABS

The purpose of the air inlet fitting (33)

is to absorb back pressure generated

by use of the massage attachments,

and to prevent water spraying out of the

air inlet fitting.

The valve will only function properly as

long as no hair/debris or lime deposit

accumulates within it. Therefore the

valve has to be fixed above water le-

vel.

Shorten the air inlet tubes if they are

longer as necessary.

The shorter the tube, the lesser the re-

sistance and the higher the volume of

air flow.

Installing the suction and pressure

connections (fig. 9)

Put the 0-rings (19) into the seating

(18). Screw the discharge manifold (20)

to the wall niche (13) by means of the 6

serrated washers (21) and the hexagon

socket-head screws (22).

Montagedutuyaud’aspirationd’air

(Fig. 9)

version et bronze

Vissez les raccord filetés (29) des tu-

yaux d’aspiration d’air (35) avec les

joints (48) dans l’alésage fileté (31) du

boîtier de la pièce à sceller (13) situé

sur la partie extérieure du bassin.

Serrez les raccords.

Montage pour version bronze et

ABS ( Fig. 9 et Fig. 10)

Cheviller le support (32, fig. 9) à la pa-

roi de telle manière que le bord supéri-

eure de la soupape (33) se trouve au

moins à 5 cm au-dessus le niveau max.

de l’eau de bassin. Introduire le rac-

cord (34) de la soupape dans le tuyau.

Fixer le tuyau avec le collier de serra-

ge (36).

Recommandation pour version

bronze et ABS

La soupape doit retenir le reflux qui

apparaît lors de l’utilisation du tuyau de

massage et de la buse pour le massa-

ge du dos, ou lors de la fermeture in-

tentionnelle de la buse, et doit em-

pêcher que de l’eau ne jaillisse du tu-

yau d’aspiration d’air. Une soupape est

hermétiquement étanche tant que des

cheveux ou autre dépôts ne s’y dépo-

sent pas.Monter la soupape impérati-

vement au-dessus du niveau de l’eau.

Si le tuyau d’aspiration d’air est trop

long, il faut le couper jusqu’ à ce qu’il

ait la longueur nécessaire. Plus le tu-

yau d’aspiration d’air est court, plus la

résistance à l’aspiration est faible, vous

gagnez ainsi un plus grand débit d’air.

Montage des parties aspiration et

refoulement (fig. 9)

Placez les joints toriques (19) dans les

rainures (18). Fixez le té à trois emboî-

tements (20) sur le boîtier de la pièce

à sceller (13) au moyen des 6 rondel-

les à dents (21) et des vis à tête cylin-

drique (22).

Montaggio del tubo flessibile

d’aspirazione aria (Fig. 9)

Esecuzione in bronzo

Avvitare il raccordo filettato (29) dei

tubi flessibili d’aspirazione aria (35) con

la guarnizione (48) nella perforazione

filettata (31) della custodia d’ugello (13)

sul lato esterno della vasca.

Serrare il raccordo.

Esecuzione in bronzo eABS

(Fig. 9 e Fig. 10)

Fissare con la caviglia il sostegno (32)

nel muro, in modo che il bordo superi-

ore della valvola (33) si trova minimum

5 cm sopra il livello

d’acqua max. della piscina. Spingere

il tubo flessibile sopra il raccordo del

tubo flessibile (34) della valvola.

Fissare il tubo flessibile con la connes-

sione per tubo flessibile (36).

Avviso:

Esecuzione in bronzo eABS

La valvola (33) intercetta un possibile

ingorgo, il quale può formarsi per

esempio usando il tubo flessibile di

massaggio, l’ugello per il massaggio

della schiena oppure in caso di sfre-

nata chiusura d’ugello. La valvola im-

pedisce, che l’acqua esce dal tubo fles-

sibile d’aspirazione d’aria. La valvola

è solamente stagna, finche non ci sono

depositi oppure capelli. Per questa ra-

gione installare la valvola necessaria-

mente sopra il livello d’acqua.

Accorciare i tubi flessibili d’aspirazione

d’aria in caso che questi sono più lun-

ghi del necessario. Il più corto il tubo

flessibile è, il meno alto è la sua resis-

tenza ed il più alto è la portata d’aria.

Montaggio del tubo flessibile

d’aspirazione e di pressione

(Fig. 9) Esecuzione bronzo

Inserire l’anello „O-Ring“(19) nella sca-

nalatura (18). Avvitare il pezzo-T (20)

con i 6 dischi dentati (21) e le vite a

testa cilindrica (22) alla custodia del

involucro d’ugello (13).

Hanfen Sie den 2 ½“ Stutzen (23) in

das T-Stück (20), dann den 2 ½“ Stut-

zen (24) in das Düsenmantelgehäuse

(13) ein. Nehmen Sie die Oberseite der

Muffenschieber ab. Hanfen Sie ebenso

die Muffenschieber (25) auf die beiden

2 ½“ Stutzen (23 und 24).

Montage Pumpe, Saug- und

Druckschlauch (Bild 9)

Hanfen Sie Saug- und Druckschlauch

(beide sind gleich) in die Muffenschie-

ber ein. Verschrauben Sie Saug- und

Druckschlauch mit den Überwurfmut-

tern an die Pumpe.

Vergessen Sie nicht die

Dichtung (50) zwischen

Schlauchnippel und

Pumpenstutzen

einzulegen.

Schrauben Sie die Pumpe fest. Mon-

tieren Sie die Pumpe auf einer Konso-

le von uwe, so müssen Sie diese vor-

her an der Beckenwand andübeln.

Setzen Sie die Pumpe entweder mit

einem Schwingmetall (Stossdämpfer)

auf die Konsole, oder wenn ein So-

ckel betoniert wird, entsprechend un-

terbauen.

Montage Pumpe, Saug- und

Druckschlauch bei Ausführung

mit PVC-Fittings (Bild 10)

Setzen Sie die Pumpe entweder mit

einem Schwingmetall (Stoßdämpfer)

auf die Konsole oder, wenn Sie einen

Sockel betonieren möchten, unterbau-

en Sie diesen entsprechend.

Kleben Sie mit „TANGIT“ den Saug-

und Druckschlauch in die Übergangs-

muffe des Rohbauteils.

Nach dem Kleben sollten sich die Ku-

gelhähne öffnen und schliessen lassen

siehe Bild 9.

Wichtig:Achten Sie dar-

auf, daß der Saug- und

Druckschlauch

richtig verklebt wird.

Vergessen Sie nicht die

Dichtung (50) zwischen

Schlauchnippel und

Pumpenstutzen einzule-

gen.

Schrauben Sie die Pumpe fest, bzw.

setzen Sie die Steinschrauben.

Wichtiger Hinweis:

Die Pumpe wird in dem Beckenum-

gang aufgestellt.

Der Aufstellungsraum muß trocken,

belüftet und durch einen ausreichend

dimensionierten Bodenablauf gegen

Überflutung geschützt sein.

Connect the 2 1/2 nipple (23) to the di-

scharge manifold (20) and then con-

nect the 2 A” nipple to the wall niche

(13). Take off the upper sections of the

gate valves.

Also connect the gate valves (25) to

the two 2 1/2 nipples (23 and 24).

Installing the pump, suction and

pressure hoses (Fig. 9)

Connect the suction and pressure hose

(they are identical) to the gate valves.

Fasten the suction and pressure hose

to the pump by means of the connec-

ting nuts.

Do not forget to insert

the gasket (50) between

the hose nipple and the

pump nipple.

If the pump is to be installed on a con-

sole/mounting bracket, supplied as an

optional extra, it should be fitted to the

pool wall beforehand with concrete wall

fixings.

The pump should be secured with anti-

vibration mountings.

Alternatively, the pump should be se-

cured with appropriate fixings on a con-

crete plinth.

Installing the pump,

suction and pressure hoses with

PVC-fittings (Fig. 10)

If the pump is to be installed on a con-

sole/mounting bracket, supplied as an

optional extra, it should be fitted to the

pool wall beforehand with concrete wall

fixings. The pump should be secured

with antivibration mountings. Alterna-

tively, the pump should be secured with

appropriate fixings on a concrete plinth.

Stick the suction - and pressure hose

with „TANGIT “into the transition joint

of the wallfitting. After the splicing, the

ball-valves should be open and closed

like picture 9.

Important: be careful if

you stuck together

suction - and pressure

hose correctly.

Do not forget to insert

the gasket (50) between

the hose nipple and the

pump nipple.

Tighten the pump base with fixing bolts

or antivibration mountings.

Important note:

The pump is installed in the walkway

behind the pool wall.

The installation evironment must be dry

and must be protected by a suitably

sized floor drain to prevent flooding.

Chanvrez ensuite le raccord de 2 ½“

(23) dans le té à trois emboîtements

(20) ainsi que le raccord de 2 ½ “ (24)

dans le boîtier de la pièce à sceller (13).

Retirez les parties supérieures des

vannes. Chanvrez les deux vannes

(25) sur les deux raccords (23 et 24).

Montage du tuyau d’aspiration, du

tuyau de refoulement et de la

pompe (Fig. 9)

Chanvrer les tuyaux d’aspiration et de

refoulement (les deux sont identiques)

dans les vannes. Fixez alors les tuyaux

d’aspiration et de refoulement à la pom-

pe au moyen des écrous-raccord.

Ne pas oublier de

placer le joint (50) plat

entre le carter de

pompe et le raccord du

tuyau.

Après cela seulement, visser la pom-

pe sur les vis filetées de scellement à

queue de carpe. Si la pompe est mon-

tée sur une console livrable par uwe,

cheviller celle-ci auparavant à la paroi

du bassin. Ensuite, placer la pompe

avec la jointure métallo-caoutchouc sur

la console, ou bien, s’il faut bétonner

un socle, reprendre de manière adé-

quate.

Montage de la pompe ,tuyoux

d’aspiration et de refulement en

PVC (Fig. 10)

Monter la pompe soit avec les amor-

tisseur sur la support .

Colée les tuyoux d’aspiration et refule-

ment avec Tangit dans la sortie de la

piece à sceller.

Apres le collage verifier si la valve

s’ouvre et se ferme. Important.

Avant l’ancollage verifier la position de

toyoux est correcte,voire figure 9.

Le coffret electrique doit se trouvée ou

dessus de nivou de l’eau.

Ne pas oublier de placer

le joint plat entre le car-

ter de pompe et le rac-

cord du tuyau.

Ne pas oublier de

placer le joint (50) plat

entre le carter de

pompe et le raccord du

tuyau.

Après cela seulement, visser la pom-

pe sur les vis filetées de scellement à

queue de carpe.

Recommandation importante:

La pompe est à monter dans le pour-

tour du bassin, sous les plages.

Le lieu d’implantation doit être sec et

protégé contre les inondations par un

écoulement de dimension suffisante

dans le sol. Le couvercle du local doit

seulement s’ouvrir à l’aide d’une clé

spéciale ou d’un outil.

Warnung

Warning

Attention

Attenzione

Funktion Function Fonction

Incanapare il bocchettone 2 ½“ (23) nel

pezzo-T (20), e poi il bocchettone 2 ½“

(24) nella custodia involucro d’ugello

(13). Ritirare il lato superiore dei palet-

ti del manicotto. Incanapare anche i

paletti del manicotto (25) sui due boc-

chettoni 2 ½“(23 e 24).

Montaggio Pompa, tubo flessibili

di asperazionee tubo pressione

(Fig. 9)

Incanapare il tubo flessibile d’aspira-

zione di pressione (sono uguali) nei

paletti del manicotto. Avvitare il tubo

flessibile d’aspirazione e di pressione

con i dadi di raccordo alla pompa.

Nondimenticared’in-se-

rire la guarnizione (50)

tra il raccordo del tubo

flessibile e il bocchetto-

ne della pompa.

Avvitare la pompa. Montaggio della

pompa sull’ appoggio uwe. Bisogna

cavigliare l’appoggio al muro della vas-

ca.

Posare la pompa sia con uno smorza-

tore (ammortizzatore) sul appoggio, o

se volete cementare un appoggio, bi-

sogna sostenerlo adeguato.

Montaggio della pompa, del tubo

flessibile d’aspirazione e di pressi-

one con armature in PVC (Fig. 10)

Posare la pompa o con uno smorzato-

re (ammortizzatore) sul appoggio, o se

volete cementare un appoggio, bisog-

na sostenerlo adeguato.Attaccate con

„TANGIT“ il tubo flessibile d’aspirazi-

one e di pressione nel manicotto di

passaggio del pezzo greggio.

Dopo la giunzione, le valvole a pallot-

tola possono essere aperte e chiuse,

vedi Fig. 9.

Importante:Fareattenzi-

oneche iltubo flessibile

d’aspirazione e di pres-

sionevieneincollatocor-

rettamente.Nondimenti-

care di inserire la guar-

nizione(50) tra raccordo

del tubo e bocchettone

della pompa.

Avvitare la pompa, risp. posare i prigi-

onieri per fondazioni.

Avvisoparticolare:

Di solito la pompa viene installata nel-

la galleria che circonda la piscina.

Il luogo d’installazione deve essere

asciutto ed aerato e deve essere pro-

tetto dall’inondazione per mezzo di uno

scarico nel fondo sufficientemente di-

mensionato.

14,5

(optimal 25)

25,5

103

20 - 35

Wasserspiegel

livello dell’ acqua

water level

niveau d’eau

ca. 5-10 cm über dem Wasserspiegel

Approx 5-10 cm above water level

approx. 5-10 cm au-dessus

du niveau d’eau

a circa 5 - 10 cm al di sopra

del livello dell’ acqua

Abmessungen in cm / dimensions in cm / quotazioni in cm / mesures en cm

Connessione custodia di

comando (Fig. 11)

La custodia di comando (26) deve es-

sere installata in luogo asciutto oppu-

re in una stanza in vicinanza.

L’attacco deve essere effettuato accu-

ratamente secondo DIN VDE 0100,

parte 702. L’attacco alla rete sara effet-

tuato tramite condotto 5 G 2,5 mm²

(3N ~ PE 400V) oppure 4 G 2,5 mm²

(3 ~ PE 230V).

Bisogna prevedere in questo condotto

sia un interruttore principale con il quale

si può separare la macchina con tutti i

poli della rete sia un interruttore FI (vedi

foglio d’avvertenza „Per il elettricista“).

Inserire il tubo flessibile in PVC (27), il

quale viene della custodia involucro

d’ugello, sul raccordo libero del giun-

to-T (28) all’esterno della custodia di

commando (26).

Installazione in vasca di calce-

struzzo con armature in bronzo

(Fig. 11)

Anschluss Steuerkasten

(Bild 11)

Der Steuerkasten (26) sollte entweder

in einem trockenen Umgang oder in

einem angrenzendem Raum unterge-

bracht werden.

Der Anschluss ist sorgfältig nach DIN

VDE 0100 Teil 702 auszuführen. Der

Anschluss an das Netz erfolgt durch

eine 5 G 2,5 mm² (3N ~ PE 400 V)

oder durch 4 G 2,5 mm² (3 ~ PE 230V)

Leitung.

In diese Zuleitung ist sowohl ein Haupt-

schalter, mit dem das Gerät allpolig

vom Netz getrennt werden kann, als

auch in FI-Schalter vorzusehen (siehe

Hinweis: „An den Elektroinstallateur“).

Stecken Sie den 10 m langen PVC-

Schlauch (27), der vom Düsenmantel-

gehäuse kommt, auf den freien Nippel

des T-Verbindungsstückes (28) aus-

serhalb des Steuerkastens (26).

Einbau in Betonbecken

mit Rotguss-Fittings (Bild 11)

Mounting the control panel

(Fig. 11)

The control panel (26) must not be in-

stalled in a chamber. It should be ac-

commodated either in a dry walkway

behind the pool wall or in an adjacent

room.

The connection must be effected

carefully in accordance with

(EN 60335-2-41).

Connection to the power supply is ef-

fected by means of a 5 x 2,5 mm²

(3N PE 400V) cable or

a 4 x 2,5 mm² (3 PE 230 V) cable.

Both a power switch, with which the unit

can be isolated from the power supply

on all poles, and an earth leakage cir-

cuit breaker (R.C.C.B.) should be pro-

vided in this cable (see: “Information

for the Electrician”).

Plug the 10 m length of the PVC tube

(27) coming from the wall niche, onto

the free nipple of the “T” connector (28)

outside the control panel (26).

Installation in concrete pool

with bronce-fittings (Fig. 11)

Raccordement du coffret

électrique (Fig. 11)

Le coffret électrique ne doit pas être

implanté dans un lieu humide. Il est à

placer soit dans un endroit sec soit

dans une pièce avoisinante. Effectuez

le raccordement en respectant les nor-

mes en viguer, notamment les normes

DIN VDE 0100 partie 702 et les nor-

mes C 15.100. Le raccordement au

réseau s’effectue par un câble 5 G 2,5

mm² (3 N PE 40 V), par un câble

4 G 2,5 mm² (3 N PE 230 V), ou par un

câble 3 G 2,5 mm² (230 V monopha-

sé). A cette conduite d’alimen-tation

sera prevu un interrupteur central, avec

lequel l’appareil peut être coupé du

secteur, ainsi qu’un interrupteur diffé-

rentiel de 30 mA. (voir page „A

l’attention de l’électricien).

Fixez le tuyau en PVC (27) long de 10

m, qui provient du boîtier de la pièce à

sceller, sur le raccord libre du raccor-

dement en T (28) qui se trouve en de-

hors du coffret électrique (26). Coupez

ce tube au plus court nécessaire.

Montage dans piscines béton

avec bronze-fittings (Fig. 11)

14,5

20 - 35

(optimal 25)

ca. 5-10 cm über dem Wasserspiegel

Approx 5-10 cm above water level

approx. 5-10 cm au-dessus

du niveau d’eau

a circa 5 - 10 cm al di sopra del livello

dell’ acqua

4 MISE EN SERVICE

Informations destinées à

l’utilisateur

4.1 Avant la mise en service

Les instructions de sécurité et le mode

d’emploi doivent être lus attentivement

avant l’installation et la mise en service

de l’appareil.

4.2 Première mise en service

de l’appareil

Il est impératif d’observer les prescrip-

tions locales de sécurité ainsi que les

instructions de sécurtié avant chaque

mise en service de l’appareil. Une fois

l’appareil monté complètement, le

corps de la pompe remplie d’eau pour

l’amorçage et branchements au circuit

électrique réalisés, l’appreil peut être

mis en service.

Remarques à l’attention

de l’expoitant.

Ne pas mettre en

service une installation

défectueuse.

4 INBETRIEBNAHME

Angaben für den Benutzer der

Anlage

4.1 Vor der Inbetriebnahme

Die Sicherheitshinweise und Bedie-

nungsanleitung müssen vor dem Auf-

stellen und der Inbetriebnahme auf-

merksam gelesen werden.

4.2 Erstinbetriebnahme der

Anlage

Vor jeder Inbetriebnahme sind die ört-

lichen Sicherheitsbestimmungen sowie

die Sicherheitshinweise einzuhalten.

Ist das Gerät komplett montiert und

elektrisch angeschlossen, kann das

Gerät in Betrieb genommen werden.

Bevor Sie die uwe

JETSTREAMAnlage in

Betrieb nehmen drehen

Sie den Motor am

Lüfterrad von Hand

mehrmals durch.

Einbau in Betonbecken mit PVC

Fittings (Bild 12) Installation in concrete pool with

PVC fittings (Fig. 12) Montage dans piscines béton avec

PVC (Fig. 12)

4 OPERATION

Information for the user of the unit

4.1 Before starting

Safety precautions and operating in-

structions must be carefully read and

observed before setting up and opera-

ting.

4.2. First time operation

Before operating, local safety require-

ments must be met and safety precau-

tions must be observed.

Before operating the unit for the first

time, rotate the pump by hand several

times at the ventillating fan in the di-

rection shown.

Before operating the

unit for the first time,

rotate the pump by

hand several times at

the ventillating fan in

the direction shown.

4 INSTRUZIONE PER IL

MONTAGGIO E L’USO

Istruzioni per il montaggio e l‘uso

4.1 Prima della messa in funzione

Prima dell’installazione e della messa

in funzione è obbligatorio leggere ed

osservare le istruzioni per la sicurez-

za ed il manuale di istruzioni. Rispett-

are sempre le norme della società uwe

o dell’Istituto competente.

4.2 Prima messa in funzione

dell’apparecchio

Prima di ogni messa in funzione, veri-

ficare la conformità con tutte le norme

per la sicurezza e le istruzioni per la

sicurezza.

Se l´apparecchiatura e´ montata e col-

legata correttamente alla rete elettrica

e´possibile mettere in funzione.

Prima di dare corrente

per la prima volta al

uweJETSREAM

provare a far girare il

motrore dal lato ventola

per verificare che non

siabloccato.

Warnung

Warning

Attention

Attenzione

Installazione in vasca di calce-

struzzo con armature in PVC

(Fig. 12)

Abmessungen in cm / dimensions in cm / quotazioni in cm / mesures en cm

KeinemangelhafteAnlageinBetrieb

nehmen.

Sicherheitshinweisedeutlichsicht-

bar anbringen. Gebrauchsanwei-

sung bereithalten.

Wassertemperatur bis max. 35°C.

4.3 Start

Zum Schwenken der

Strahldüse Pumpe

abschalten.

Wenn Sie den Pneumatik-Schalter (1)

drücken, wird dieAnlage EIN bzw.AUS

geschaltet. Bei Verwendung eines was-

sergeschützten Lichttasters, der bau-

seits zu stellen ist, können Sie das

Pumpenaggregat auch von einem an-

deren Ort aus schalten. Die Strahldü-

se (2) ist in einem Winkelbereich von

ca. 30° allseitig schwenkbar.

Schalten Sie vor dem Schwenken der

Düse die Anlage unbedingt aus.

4.4 Strahlstärke

Achtung:

Der Düsenstrahl hat

eine erhebliche Energie.

Strahlstärke unbedingt

regeln!

Sie vermindern die Strahlstärke durch

Drehung des Strahlstärke-Reglers (3)

nach rechts. Selbst bei kleinster Ein-

stellung wird noch eine Restwasser-

menge gefördert; dies bewahrt die

Pumpe vor Schaden.

4.5 Luftperlbad

Durch Zuschaltung von Luft erzeugen

Sie ein Luftperlbad. Das Wasser wird

dabei mit Sauerstoff angereichert und

dadurch wird der Strahl weicher.

Drehen Sie dazu am Regulierknopf für

Luftperlbad (4). Der Regler lässt sich

endlos “auf und zu” drehen.

Display the Safety Instructions in a

clearlyvisible manner.

Keep the Operating Instructions

available.

The water temperature must not

exceed35°C.

4.3 Starting the unit

Before swivelling the

nozzle, switch off the

pump.

When you press the pneumatic button

(1), this switches the unit ON or OFF.

When using a separate waterproof

switch for remote control the unit can

also be operated from outside the pool.

The nozzle (2) can be swivelled in any

direction within a cone of about 30°.

Before swivelling the nozzle, you must

definitely switch the unit off.

4.4 Strength of the jet

Warning:

The JETSTREAM has

considerable energy,

therefore reduce the

setting!

The strength of the jet is reduced by

turning the regulating knob (3) clock-

wise.

Note that a small flbw will always oc-

cur thus preventing damage to the

pump.

4.5 Air inlet control

A feature of the JEISTREAM is the

aeration device.

This enriched the water with oxygen

and makes it appear softer.

Turn the regulating knob (4) to increa-

se the amount of air induced.

Nonavviareimpianti difettosioma-

nomessi. Esporre i maniera viril-

mente chiara le indicazioni di sicu-

rezza. Non gettare le istruzioni di

uso e manutenzione. Temperatura

massimaammessadelacqua35°C.

4.3. Avviamento

Per ruotare l’ugello del

getto, fermare la

pompa.

Quando premete l’interruttore pneu-

matico, l’impianto viene MESSO IN

FUNZIONE o, rispettivamente FER-

MATO. E possibile anche installare un

tasto luminoso subacqueo con i co-

mandi pompa in altro luogo a nelle vi-

cinanze del motore. L’ugello del getto

(2) si può ruotare in tutte le direzioni in

un campo angolare di circa 30 gradi.

Prima di orientare l’ugello, è assoluta-

mente necessario fermare l’impianto.

4.4 Potenza del getto

Attenzione! Il getto

prodotto dall’ugello ha

un’-energia considere-

vole.E’assolutamente

necessario regolare la

potenza del getto!

Ruotando verso destra il regolatore di

getto (3), si diminuisce la forza del get-

to.Anche in caso di regolazione la più

bassa una quantità residuale d’acqua

sarà trasportato, per proteggere la

pompa contro eventuali danni.

4.5 Bagno effervescente

Alimentando l’aria, si ottiene il bagno

effervescente. Mescolando con l’aria il

getto dell’acqua, questa si arricchisce

di ossigeno, ed il getto diventa più sof-

fice. L’afflusso di aria aumenta girando

a sinistra la manopola (Buttone di re-

gulazione bagno effervescente 4).

Placer les instructions de sécurité

bien en vue.

Tenir le mode d’emploi à dispositi-

on. La température de l’eau ne doit

pas dépasser 35°C.

4.3 Mise en marche

Arrêter la pompe avant

de faire pivoter la buse

de sorti d’eau.

Pressez le commutateur pneumatique

(1) pour mettre en marche ou arrêter

l’installation.

L’appareil peut être minu d’un deuxiè-

me contacteur à placer hors de la pis-

cine pour la commande à distance.

La buse (2) peut être pivotée dans un

angle d’environ 30 degrés dans toutes

les directions.

Lors du réglage de la buse arrêter la

pompe impérativement.

4.4 Puissance du jet

Attention! Le jet de la

buse produit une

énergie considérable.

Régler impérativement

la puissance du jet!

Vous pouvez réduire la puissance du

jet en tournant à la droite le bouton de

reglage (3).

4.5 Production de bulles d’air

Un dispositif spécial adapté au JET-

STREAM produit les bulles d’air.

Ceci enrichit l’eau en oxygène.

En tournant le bouton (4) de réglage

de débit d’air on diminue la quantité

d’air entrainé.

Warnung

Warning

Attention

Attenzione

Funktion

Function

Fonction

Regulierknopf für Luftperlbad (4)

regulating knob air inlet (4)

Buttone di regulazione per bagno effervescente (4)

bouton prise d’air (4)

Regulierknopf für Luftperlbad (4)

regulating knob air inlet (4)

Buttone di regulazione per bagno effervescente (4)

bouton prise d’air (4)

Strahlstärkeregler (3)

regulating knob force of jet (3)

Regulatore de potenza dello sprazzo (3)

bouton de réglage de débit d’eau (3) Strahlstärkeregler (3)

regulating knob force of jet (3)

Regulatore de potenza dello sprazzo (3)

bouton de réglage de débit d’eau (3)

Strahldüse (2) / nozzle (2) / Ugello di sprazzo (2) / buse (2) Pneumatik-Schalter (1) /pneumatic button (1)

interruttore pneumatico (1) / bouton pneumatique (1)

4.6 Massage

Achtung!

DrosselnSievordemMassierenun-

bedingt den Strahldruck.

Nichtden vollen Massagestrahlge-

gendieWeichteiledesKörpersrich-

ten.

ZurgrossflächigenMassageStrahl-

stärke auf halbe Stärke drosseln.

Zum Aufsetzen undAbnehmen des

Massageschlauches Pumpe ab-

schalten.

Halten Sie zur Punktmassage die

Düse des Massageschlauches un-

ter Wasser fest in der Hand.

Führen Sie die Düse des Massage-

schlauchesmitAbstandüberdiege-

wünschte Stelle.

Massageschlauch

Wenn Sie den Massage-

schlauchaufsetzenoder

abnehmen möchten,

schalten Sie vorher die

JetStreamAnlage aus.

Stecken Sie den Massageschlauch

z. B. auf die linke Strahldüse und dre-

hen Sie diesen um 120° nach rechts.

Bei Verwendung von nur einem Mas-

sageschlauch stellen Sie die andere

Strahldüse mit dem Strahlstärke-Reg-

ler auf die kleinste Strahlstärke. Besit-

zen Sie zwei Massageschläuche, kön-

nen Sie auf jede Strahldüse einen ste-

cken. Zum Abnehmen drehen Sie den

Massageschlauch um 120° nach links

und ziehen diesen ab.

Punktmassage

Für die gezielte Massage von bestimm-

ten Körper- und Muskelpartien verwen-

den Sie den Massageschlauch mit der

kleinen Düse. Dabei halten Sie die

Schlauchdüse unter Wasser fest in der

Hand und führen die Düse mitAbstand

zur gewünschten Stelle.

Je kürzer der Abstand zwischen Düse

und Körper ist, desto kräftiger der Mas-

sagedruck.

Rückenmassage

Den Rücken mittels Massageschlauch

ohne fremde Hilfe zu massieren ist

sehr umständlich. Verwenden Sie des-

halb die Spezialdüse für Rückenmas-

sage, die Sie in gleicher Weise wie den

Massageschlauch auf die Strahldüse

stecken. Stellen Sie sich mit dem Rü-

cken zur Düse, und halten Sie sich

beim Massieren an den Haltegriffen

fest.

Die Massage wird um so kräftiger, je

kürzer derAbstand zwischen Düse und

Rücken ist.

4.6 Massage

Warning!

Beforemassage,youmustdefinite-

ly reduce the jet pressure.

Donotutilizefullthrustagainstsoft

parts of the body.

Forlarge-areamassage, reducethe

strength to half thrus.

In order to attach and detach the

massagefittingswitchoffthepump.

For point massage, hold the nozzle

of the massage hose firmly in your

hand under water.

Guide the nozzle of the massage

hose over the required places but

at some distance from them.

Massage hose

When you wish to put

the massage hose on or

take it off, you must

first switch off the

JETSTREAM unit.

Put the massage hose onto the left

nozzle for example and turn it 120° to

the right.

If using only one massage hose, redu-

ce the force of the jet of the other nozzle

to minimum.

If you have two massage hoses, you

can use both of them.

To take the massage hose off, turn it

120° to the left and pull it off.

Spot massage

For specific massage of particular parts

of the body and muscles, use the mas-

sage hose with the little nozzle. When

doing so, hold the nozzle of the hose

firmly in your hand under water, and

guide the nozzle over the required

place but at some distance from it. The

shorter the distance between the nozz-

le and the part of the body that is to be

massaged, the stronger the massage

pressure.

Backmassage

Massaging the back by means of the

massage hose without the assistance

of another person is very difficult.

Therefore, use the special nozzle for

back massage; you attach this to the

jet nozzle in the same way as you at-

tach the massage hose.

Position yourself with your back to the

nozzle.

The shorter the distance between the

nozzle and your back, the stronger the

massage.

4.6 Massaggio

Attentione!

Prima di massaggiare è assoluta-

mente necessario ridurre la pressi-

one del getto.

Non dirigere il getto del massaggio

atuttaforzacontrole parti mollidel

corpo.

Per il massaggio su grandi superfi

ci, ridurre la potenza del getto a

metà.

Permettereerimuovereiltubofles-

sibile del massaggio, fermare la

pompa.

Per il massaggio su punti, tenete

saldamente sott’acqua l’ug-ello del

tubo flessibile di massaggio.

Guidatel’ugellodeltubodimassag-

gio sulla zona desiderata ad una

certadistanza.

Tubo flessibile di massaggio

Se volete mettere

oppure togliere il tubo

di massaggio, fermate

in precedenza

l’impianto JETSTREAM.

Inserite il tubo flessibile di massaggio

sull’ugello del getto e bloccate

quest’ultimo, servendovi dell’anello

scorrevole.

Per rimuovere il tubo flessibile di mas-

saggio, tenete fermo il tubo flessibile

con una mano e, con l’altra mano,

sbloccate l’anello scorrevole nella di-

rezione del tubo flessibile.

A questo punto potete tirare via il tubo

flessibile dall’ugello del getto.

Massaggio su punti

Per il massaggio mirato su determina-

te regioni corporali e muscolari, utiliz-

zate il tubo flessibile di massaggio. Nel

farlo, tenete saldamente in mano

sott’acqua l’ugello del tubo flessibile e

guidate l’ugello, mantenendo una dis-

tanza dalla zona desiderata.

Quanto minore è la distanza tra l’ugello

e la parte del corpo da massaggiare,

tanto più forte è la pressione di mas-

saggio.

Massaggio del dorso

Massaggiare il dorso mediante il tubo

flessibile di massaggio senza l’aiuto di

un altro è molto complicato. Utilizzate

quindi l’ugello speciale per il massag-

gio del dorso (accessorio speciale non

compreso nella fornitura), che inserite

allo stesso modo come il tubo flessibi-

le di massaggio sull’ugello di massag-

gio. Posizionatevi con il dorso verso

l’ugello.

Il massaggio sarà tanto più forte, quan-

to minore è la distanza tra l’ugello ed il

dorso.

4.6 Massage

Attention!

Réduireimpérativementlapression

du jet avant tout massage.

Ne pas diriger le jet de massage

danstoutesapuissancesurlespar-

ties sensibles du corps.

Réduire de moitié la puissance du

jet pour tout massage grande sur-

face.

Arrêter la pompe avant de fixer ou

de retirer le tuyau de massage.

Pour un massage localisé, veiller à

maintenir la buse du tuyau de mas-

sage bien en main sous l’eau.

Positionner la buse du tuyau de

massageàunecertainedistancede

l’endroit souhaité.

Tuyau de massage

Si vous désirez fixer ou

retirer le tuyau de

massage, arrêtez la

pompe JETSTREAM

auparavant.

Lorsque la pompe à été arrêtée, le tu-

yau de massage est encliqueté sur la

tête de la buse, en verrouillant la bai-

onnette vers la droite à 120°.

Pour enlever le tuyau de massage, dé-

verrouillez la baionnette vers la gau-

che à 120°.

Enlever alors le tuyau de la buse.

Massagelocalisé

Pour un massage localisé de certaines

parties du corps ou certains muscles,

utilisez le tuyau de massage.

Maintenez à cet effet la buse du tuyau

bien en main sous l’eau et positionnez

la buse à une certaine distance de

l’endroit souhaité.

Plus la distance entre la buse et la par-

tie du corps à masser sera courte, plus

la pression du massage sera intense.

Massage dorsal

Vouloir se masser le dos avec le tuyau

de massage peut être très compliqué

sans l’aide d’une tierce personne.

C’est pourquoi nous vous conseillons

d’utiliser à cet effet la buse spéciale-

ment conçue pour les massages dor-

saux.

Elle se fixe comme le tuyau de massa-

ge sur la buse du jet.

Placez-vous le dos face à la buse.

Plus la distance entre la buse et le dos

sera réduite, plus le massage sera in-

tensif.

Warnung

Warning

Attention

Attenzione

Warnung

Warning

Attention

Attenzione

Surface massage

Reduce the jet to half strength. Simply

position yourself directly in front of the

nozzle.

The broad pressure-jet powerfully mas-

sages your skin, the tissue beneath it,

and your muscles. This promotes the

circulation of the blood, loosens you up

and reldxes you.

4.7 Swimming against the Current

Select maximum flow and the jet direc-

tion so that the layer of water just un-

der the surface is made to flow stron-

gly, without excessive effervescence

being visible on the water surface.

4.8 Winterization

If the unit is installed in a pool where

there is a danger of frost, the water le-

vel has to be reduced to the lowest

point of the front plate.

Close the valve on the suction side,

then unscrew the discharging screw at

the underside of the pump.

Do not screw the

discharging screw in

again after having

emptied the pump.

Before putting into operation again,

screw in the discharging screw, open

valves and fill the pool.

Before switching on, rotate the pump

by hand several times at the ventilla-

ting fan in the direction shown.

5 SERVICE

Disconnect unit from

the mains!

Operatetheunitonlyinperfectcon-

dition.

Take care to have it regularly che-

cked and seviced.

Whenrepairingorbringingintoope-

rationagain, ensurethattampering

has not occured.

The unit is only to be serviced by

authorized persons.

Do not conduct any work which

might have impair on the safety of

the unit.

Only buy original spares from your

dealer or uwe.

Massaggio su ampie superfici

Riducete a metà la potenza del getto.

Mettetevi semplicemente davanti

all’ugello del getto. Mediante il largo

getto in pressione, la pelle, i tessuti

sotto la pelle stessa e la muscolatura

vengono massaggiati profondamente

con forza. Ciò favorisce la circolazio-

ne, distende e rilassa.

4.7 Nuotare controcorrente

Scegliete la direzione del getto in modo

da provocare una violenta corrente

nello strato di acqua immediatamente

sotto la superficie, senza che sulla su-

perficie dell’ acqua si manifesti un zam-

pillare eccessivo.

4.8 Istruzioni per l’inverno

Se l’impianto é installato in una vasca

con possibilitá di gelo, il livello

dell’acqua deve essere portato fino al

bordo inferiore della piastra frontale.

Chiudere la valvola dell’aspirazione

dopo aprire al lato inferiore della pom-

pa la vite di scarico.

Avvitare nuovamente la

vite di scarico dopo lo

svuotamento completo.

Per la rimessa in funzione avvitare la

vite di scarico, aprire la valvola e riem-

pire la vasca.

Girare a mano la pompa alla ventola

del motore alcune volte in direzione

indicata.

5 MANUTENZIONE

Separare l’appa-recchio

della rete!

Operarel’apparecchiosolamentein

condizione perfetta.

Fareattentzione adunamanutenzi-

oneeaduncontrollo regolaredell’-

attrezzaturatecnica.

In caso di lavori di riparazione risp.

rimessainservizio bisogna neces-

sariamente prendere dei provvedi-

menti supplementare,come per

esempiol’installazionediunosbar-

ramento per evitare un accesso di

non addetti.

Solamente le persone autorizzate

hannoildiritto dilavorareallamac-

china.

Qualsiasimododilavorazioneinflu-

enzando la sicurezza della macchi-

na deve essere omesso.

Fornirsi solamente dei pezzi di ri-

cambio originale tramite il Vostro

commerciante o della ditta uwe.

Massage grande surface

Réduisez la puissance du jet de moi-

tié. Positionnez-vous directement de-

vant la buse de sortie d’eau.

L’étendue du jet permet de masser la

peau, le tissu et la musculature avec

vigueur.

Cela favorise la circulation du sang, as-

souplit et décontracte.

4.7 Nage à contre-courant

Réglez la direction du jet de telle ma-

nière à ce que la couche d’eau située

directement sous la surface soit prise

dans un courant fort, sans que la sur-

face de l’eau montre un bouillonnement

trop intense.

4.8 Hivernage

Si le JETSTREAM risque les effets du

gel, il est conseillé de descendre le ni-

veau d’ eau de la piscine juste en des-

sous l’aspiration.

Ouvrez les deux vannes et enlevez

l’ecrou de vidange à la partie basse de

la pompe.

Ne pas remettre l’écrou

après la vidange.

Remise en service: Révisser l’écrou en

partie basse de la pompe. Laisser les

vannes ouvertes et remonter le niveau

du bassin. Faites tourner la pompe à

la main par un tournevis dans les ailet-

tes du ventilateur afin de la „dégom-

mer“ éventuellement. Mettre en route

électriquement ensuite.

5 SERVICE

Déconnecterl’appareil

du secteur!

L’appareil ne doit être utilisé que

lorsqu’il se trouve en parfait état.

Veilleràceque lamaintenanceetla

vérificationdesinstallationstechni-

ques soient effectuées régulière-

ment.

En cas de réparation ou de remise

enservice,ilestimpératifdeprend-

recertainesmesuressupplémentai-

res, comme par exemple l’interdic-

tion d’accès aux personnes non

autorisées.

Seuls les personnes autorisées à

cet effet ont le droit d’effectuer des

travaux sur l’appareil.

Toute opération préjudiciable à la

sécurité de l’appareil doit être évi-

tée.

Utiliseruniquementlespiècesdere-

change d’origine distribuées par

votre revendeur ou la société uwe.

GrossflächigeMassage

Stellen Sie sich einfach direkt vor die

Strahldüse, nachdem Sie den Strahl

auf halbe Stärke gedrosselt haben.

Durch den breiten Druckstrahl werden

die Haut, das Gewebe darunter und die

Muskulatur kräftig durchmassiert.

Das fördert die Durchblutung, lockert

und entspannt.

4.7 Gegenstromschwimmen

Stellen Sie die JetStream auf volle

Strahlstärke ein. Wählen Sie die Strahl-

richtung so, dass die Wasserschicht

unmittelbar unter der Oberfläche in

heftige Strömung versetzt wird, ohne

dass sich am Wasserspiegel ein allzu

starkes Sprudeln zeigt.

4.8 Überwintern

Ist die Anlage in ein frostgefährdetes

Becken eingebaut, muss der Wasser-

spiegel bis zur Unterkante der Front-

platte abgesenkt werden.

Schliessen Sie den saugseitigen

Schieber und danach drehen Sie die

an der Unterseite der Pumpe befindli-

che Ablassschraube aus.

Nach vollständigen

Entleeren die Ablass-

schraube nicht wieder

einsetzen.

Zur Wiederinbetriebnahme Ablass-

schraube wieder eindrehen, Schieber

öffnen und das Becken füllen.

Pumpe vor dem Einschalten von Hand

am Lüfterflügel des Motors in der an-

gezeigten Drehrichtung einige Male

durchdrehen.

5 WARTUNG

Gerät vom Netz

trennen!

DasGerätimmernurineinwandfrei-

em Zustand betreiben.

Auf regelmässige Wartung und

Überprüfung der technischen Ein-

richtungen achten.

Bei Reparatur- bzw. Wiederinbe-

triebnahmetätigkeiten sind zusätz-

liche Massnahmen, wie Abschran-

kung gegen den Zutritt Unbefugter

unbedingt notwendig.

EsdürfennurautorisiertePersonen

an dem Gerät arbeiten.

EsistjedeArbeitsweisezuunterlas-

sen, die die Sicherheit an dem Ge-

rät beeinträchtigt.

BeziehenSieimmernurOriginal-Er-

satzteileüberIhrenHändleroderdie

Fa. uwe.

Warnung

Warning

Attention

Attenzione

Warnung

Warning

Attention

Attenzione

5.1 Wechsel der LED-Beleuch-

tungseinheit (Bild 14)

Gerät vom Netz

trennen!

Schrauben Sie die Verstellgriffe (1) ab.

Entfernen Sie die grosse Abdeckhau-

be (2). Drehen Sie dazu die Zylinder-

schrauben (3) M 5x8 heraus.

Die beiden Beleuchtungseinheiten (8)

sind jetzt zugänglich. Entfernen Sie die

beiden Schrauben (4) M 6x60.

Die Beleuchtungseinheit liegt jetzt frei.

Lösen Sie mit dem beiliegenden Spe-

zialwerkzeug (5) die Druckschraube (6)

in den beiden Lampengehäusen (7)

leicht an.

Druckschrauben nur

leicht lösen, nicht

ausschrauben.

Ziehen Sie die defekte Beleuchtungs-

einheit (8) mit dem Kabel (9) heraus.

Nehmen Sie die neue Beleuchtungs-

einheit (8) und fädeln deren 8 m lan-

ges Kabel (9) durch die Druckschrau-

be (6).

Ziehen Sie dieses Kabel soweit durch

die Druckschraube, bis noch ca. 80 cm

zwischen Beleuchtungseinheit und

Druckschraube sind.

Ziehen Sie dann mit dem Spezialwerk-

zeug (5) die Druckschraube wieder an.

Wickeln Sie dieses 80 cm lange Kabel

kreisförmig entlang der Lampengehäu-

seinnenwand (7) und schrauben Sie

die Beleuchtungseinheit (8) mit den

Schrauben M 6x60 (4) fest.

Montieren Sie die Beleuchtungseinheit

und die Abdeckhaube in umgekehrter

Reihenfolge wieder zusammen.

5.1 Changing the LED-illuminati-

on unit (Fig. 14)

Disconnect unit from

the mains!

Pull off the regulating knobs (1).

Unscrew the cylinder screws (3) M 5x8

to remove the big cover (2).

The two illumination unit (8) are now

accessible.

Remove the two M6x60 screws (4).

The illumination unit is now free.

By means of the special tool supplied

(5), slightly slacken the cable gripper

(6) in the two lamp housings (7).

The cable grippers

should only be slack

ened slightly-do not un-

screw them completely.

Pull out the defective lighting unit (8)

with its cable(9). Take the new lighting

unit (8) and thread the 8m cable (9)

through the cable gripper (6).

Pull this cable through the cable grip-

per far enough so that there is still about

80 cm between the illumination unit and

the cable gripper.

Then tighten the cable gripper again

by means of the special tool.

Coil this 80 cm length of cable circu-

larly along the interior wall of the lamp

housing (7) and screw the illumination

unit (8) in place with the screws

M 6x60 (4).

Mount the illumination units and the

big cover in the reverse sequence.

5.1 Remplacement des unités

d’éclairage (Fig. 14)

Déconnecterl’appareil

du secteur!

Retirer les boutons de réglage (1).

Retirer le grand cache (2).

Dévisser à cet effet les vis à tête cylin-

drique (3) M 5x8. Les deux unités

d’éclairage situées sur les côtés sont

alors accessibles. Retirez uniquement

des deux vis M 6x60 (4). L’unité

d’éclairage est à présent découverte.

Desserez légèrement, à l’aide de l’outil

spécial joint à l’appareil (5), la vis de

serrage du presse-étoupe (6) des deux

boîtiers des lampes (7).

Desserez seulement lé-

gèrement les vis, ne les

dévissez pas complète-

ment.

Sortir l’unité d’éclairage (8) défectueu-

se avec le câble (9) Prendre la nouvel-

le unité d’éclairage (8) et enfiler le câble

(9) de 8m par la vis de serrage/pres-

se-étoupe (6).

Tirez ce câble jusqu’à ce qu’il reste

environ 80 cm entre l’unité d’éclairage

et la vis de serrage.

Resserrez alors la vis de serrage à

l’aide de l’outil spécial.

Enroulez ce câble long de 80 cm de

façon circulaire le long de la paroi inté-

rieure du boîtier de la lampe (7) et fi-

xez l’unité d’éclairage (8) avec des vis

M 6x60 (4).

Renouvelez l’opération pour la secon-

de unité d’éclairage.

Warnung

Warning

Attention

Attenzione

5.1 Cambio dell LED-elemento

d’illuminazione (Fig. 14)

Separare l’apparecchio

della rete!

Ritirare le maniglie di regolazione (1).

Rimuovere la calotta di copertura gran-

de (2), svitando le vite a testa cilindri-

ca (3) M 5x8.

Adesso gli due elementi

d’illuminazione (8) sono accessibile.

Rimuovere le due vite M 6x60 (4).

Adesso il elemento d’illuminazione (8)

è liberamente.

Svitare facilmente la vite di pressione

(6) nelle due custodie lampada (7) con

l’attrezzo speciale qui allegato (5).

Svitare solo facilmente

le vite di pressione, non

svitarecompletamente.

Estrarre l´elemento illuminante [lampa-

dina] (8) guasta con il cavo(9).Inserire

il nuovo elemento illuminante [lampa-

dina] (8) ed infilare il suo cavo (9) at-

traverso il passacavo (6) stringendolo

successivamente.

Tirare questo cavo attraverso la vite di

pressione che restano 80 cm entro ele-

mento d’illuminazione e vite di pressi-

one.

Avvitare la vite di pressione con il att-

rezzo speciale.

Avvolgere il cavo di 80 cm circolare lun-

go la custodia interna della lampada

(7) ed avvitare il elemento d’illumi-na-

zione (8) con le vite M 6x60 (4).

Rimontaggio del elemento

d’illuminazione e del copertura grande

in ordine inverso.

Funktion Function Fonction

6 MONTAGE DER HALTE

GRIFFE

Montage (Bild 15)

1 Obere Halteseildeckel wie ver-

maßt verschrauben.

2 Untere Haltseildeckel leicht nach

unten ziehen, so dass sich das

Halteseil geraderichtet.

3 Schraubenlöcher abbohren und

Deckel verschrauben.

Montage in Betonbecken mit Putz

oder Fliesenauskleidung (Bild 16)

6 FITTING INSTRUCTIONS

FOR HANDGRIPS

Mounting (fig. 15)

1 Fix upper end cap to pool wall as

shown.

2 Pull down lower cap to straighten

rope.

3 Drill holes for lower cap and screw

into position.

Fitting in concrete shuttered pools

(fig. 16)

15 16

6 CONSEILS POUR MONTAGE

DES POIGNÉES DE SOUTIEN

Montage (fig. 15)

a) Béton

Monter d’ abord le capot de fixation su-

périeur à l’ aide des chevilles scéllées

et des vis TF (si bassin avec liner ne

pas oublier le joint caoutchouc).

b) Bassin préfabriqué

Pour le perçage des 5 trous: s’aider soit

du croquis ci - contre soit des joints de

fixation. Après perçage monter d’ ab-

ord: plaques et con treplaques sans

omettre les deux joints. Monter enfin

les poignées, les capots de fixation

supérieur en premier.

piscines béton avec carrelage ou

peinture (fig. 16)

Abmessungen in cm / dimensions in cm

quotazioni in cm / mesures en cm

6 MONTAGGIO DELLE

MANIGLIE

Montaggio (Fig. 15)

1 Avvitare i coperchi superiori di brac

cio come misurato.

2 Tirare in basso facilmente i coperchi

inferiori di braccio, in modo che il

braccio sia dritto.

3 Bucare i forati delle vite ed

avvitare il coperchio.

Montaggio nella vasca di calce-

struzzo con rivestimento di intona-

co oppure piastrelle (Fig. 16)

Montage in Stahl- Alu- oder

Polyesterbecken mit und ohne

Hintermauerung bzw. Hinterbeton

(Bild 17)

Abmessungen in cm / dimensions in cm

quotazioni in cm / mesures en cm

Fitting in steel, aluminium or

polyester pools (fig. 17) Montaggio in una vasca di acciaio,

alluminio oppure poliestere con e

senza essere murato o cementato

(Fig. 17)

Piscines d’ acier aluminium ou po-

lyester,sansouavecunsupportde

maçonnerie (fig. 17)

7 AN DEN ELEKTRO-

INSTALLATEUR

7.1 Hinweise zumAnschluss der

stationären Schwimmbeckenpum-

pe JetStream BAMBO2

(unbeleuchtete Ausführung) für

Drehstrom 3N ~ 400 V 50 Hz.

Es geht um Ihre Sicherheit!

Führen Sie deshalb die

Anschlussarbeiten

sorgsam nach den

Bestimmungen DIN

VDE 0100 Teil 702 aus.

Halten Sie unbedingt die Sicherheits-

hinweise und die Anforderungen der

Normgeber ein.

Alle Arbeiten an den stationären

Schwimmbeckenpumpen dürfen nur

durch von der Fa. uwe autorisierten

Firmen oder durch geschulte Elektro-

fachkräfte durchgeführt werden.

Die DIN VDE und zutreffenden Unfall-

verhütungsvorschriften sind beiArbei-

ten mit Spannung zu beachten.

WichtigeHinweise

1 Anschluss an die Hausin-

stallation

Für den Netzanschluss zum Steuer-

kasten und Motor sind bei

400 V 3N AC 50 Hz (Drehstrom) ein

Leitungsquerschnitt von mindestens

5 G 2,5 qmm Cu erforderlich (Leitungs-

länge beachten).

Zur Netztrennung muss ein bauseiti-

ger Hauptschalter mit 3 mm Kontakt-

öffnung vorgesehen werden.

2 Schutzmassnahmen

Das Aggregat ist gegen zu hohe Be-

rührungsspannung durch Schutzer-

dung DIN VDE 0100 Teil 702, sowie

durch Vorschaltung eines Fehlerstrom-

Schutzschalters FI≤30 mA zu sichern.

Ausserdem ist der Motor nach DIN

VDE 0100 Teil 702 an den Potential-

ausgleich anzuschliessen.

3 Absicherung

Bei 400 V: Schmelzsicherungen 16 A

(träge) oder 16 A K- Sicherungsauto-

maten. Leitungslänge bzw. Span-

nungsabfall beachten.

4 Leistungsaufnahme

Die Leistungsaufnahme des Pumpen-

aggregats beträgt maximal bei einer

Nennspannung von

3N ~ 400 V 50 Hz. bei der Anlage:

BAMBO2 3,5 kW.

7 A L’ATTENTION DE

L’ELECTRICIEN

7.1 Remarques concernant le

branchement des pompes uwe

Jetstream BAMBO 2 (modèles

sans éclairage) pour corrente

trifase 3N ~ 400 V 50 Hz.

Il en va de votre sécurité!

Effectuez tous les tra-

vauxenrespectantatten-

tivement le prescrip-ti-

onsDIN VDE0100 partie

702 et les normes

C15.100.

Respectez impérativement les instruc-

tions de sécurité et les prescriptions

des différentes normes en vigueur.

Seuls des électriciens spécialisés sont

autorisés à effectuer des travaux sur

les pompes uwe Jetstream.

Les normes en vigueur, les normes DIN

VDE et UTE ainsi que les instructions

de prévention applicables contre les

accidents sont à respecter lors de tra-

vaux sous tension.

Remarques

importantes!

1 Branchement sur l’installation

intérieure

Le branchement sur secteur du boîtier

de commande et du moteur nécessi-

tent, pour 400 V 3NAC 50 Hz (courant

alternatif), un câble d’un diamètre mi-

nimal de 5 G 2,5 mm2CU (respecter

la longueur du conducteur).

Un interrupteur-sectionneur omnipolai-

re doit être prévu sur le réseau.

2 Mesures de précaution

Le groupe moto-pompe doit être pro-

tégé contre une tension de contact trop

importante au moyen d’une mise à

terre de protection conforme à la nor-

DIN VDE 0100 partie 702 et UTE, ain-

si que par le montage en amont d’un

interrupteur différentiel FI ≤30 mA.

3 Fusibles

400 V : fusibles 16 A (à action retar-

dée) ou 16 AK - coupe-circuits auto-

matiques.

4 Puissance

Le groupe moto-pompe du BAMBO 2

compte, pour une tension nominale de

3N ~ 400 V 50 Hz. une puissance

de 3,5 kW.

7 INFORMATION FOR THE

ELECTRICIAN

7.1 Notes about connection of the

pool pumps JetStream BAMBO2

(version without illumination) for

three-phase 3 N ~ 400 V 50 Hz.

This affects your safety!

Therefore, perform all

work carefully in

accordance with the

regulations

EN-60335-2-41.

You must definitely observe the safety

instructions and the requirements sta-

ted by the standards authorities.

All work on the pool pump may be per-

formed only by firms having authorisa-

tion from the uwe company, or by trai-

ned electrical experts.

The EN regulations and the relevant ac-

cident prevention regulations must be

observed in all work where voltage is

present.

Important notes

1 Connection to the indoor

wiring

For the connection of the 400 V 3 NAC

50 Hz (three-phase) electrical supply

to the control panel and motor, a con-

ductor cross-section of at least

5 x 2.5 mm² CU is necessary (pay at-

tention to the length of the cable).

An all-pole isolating switch with 3 mm

contact must be provided in the mains

cable.

2 Safety precautions

To prevent shock-hazard voltage, the

unit must be made safe by protective

grounding as per EN-60335-2-41 and

by installing a 30 mA earth leakage cir-

cuit breaker (R.C.C.B.). Furthermore,

the motor must be connected as per

EN-60335-2-41 to the potential equali-

sation system. The connection point for

the potential equalisation system is si-

tuated on the outside of the lamp hou-

sing.

3 Fusing

For 400 V: 16A slow-blow fuses, or 16

A automatic circuit-breakers.

Pay attention to cable length and vol-

tage drop.

4 Power consumption

The maximum power consumption of

the pump units at a nominal voltage of

3N ~ 400 V 50 Hz. is as follows:

BAMBO2 3,5 kW.

Warnung

Warning

Attention

Attenzione

7 PER IL ELETTRICISTA

7.1 Avvertenze per la connessio-

ne della pompa piscina stazionaria

JetStream BAMBO2

(esecuzione non illuminata) per

corrente trifase 3N ~ 400 V 50 Hz.

Si tratta di Vostra sicurezza!

Eseguite le operazioni

di allacciamento con

cura in conformità alle

norme DIN VDE 0100

parte 702.

E’ assolutamente necessario attener-

si alle istruzioni per la sicurezza ed ai

requisiti posti dell’ente che emette le

norme.Tutti i lavori sulle pompe fisse

delle piscine possono essere eseguiti

solo da ditte autorizzate dalla ditta uwe

e da parte di elettricisti specializzati,

che hanno ricevuto l’addestramento.

Quando si lavora con della tensione

occorre osservare le norme DIN VDE

e le norme antinfortunistiche pertinen-

ti.

Indicazioni importanti!

1 Connessione al impianto

domestico

Per la connessione alla rete della cus-

todia di comando ed il motore ci serve

per 400 V 3NAC 50 Hz (corrente trifa-

se) una sezione trasversale del con-

dotto di min. 5 G 2,5 mm² (osservare

la lunghezza del condotto). Per la se-

parazione della rete bisogna installare

in cantiere un interruttore principale

con 3 mm d’apertura di contatto.

2 Misure preventive

Il aggregato va protetto contro una ten-

sione di contatto troppo elevata medi-

ante un collegamento a terra di prote-

zione DIN VDE 0100 pezzo 702, come

pure mettendo a monte un interruttore

di sicurezza per correnti di guasto

FI≤30 mA.

Inoltre bisogna attaccare il motore se-

condo DIN VDE 0100 parte 702 al po-

tenziale de compensazione.

3 Protezione

Per 400 V: Fusibile 16A (inerte) o 16A

valvola-K. Osservare la lunghezza del

condotto risp. l’abbassamento di cor-

rente

4 Assorbimento di prestazione

L’assorbimento di prestazione del ag-

gregato della pompa è max. 3,5 kW

per la BAMBO2 con una tensione no-

minale di 3N ~ 400 V 50 Hz.

Warnung

Warning

Attention

Attenzione

Table of contents

Other UWE Lighting Equipment manuals

UWE

UWE JetStream Bambo User manual

UWE

UWE JetStream VISA User manual

UWE

UWE JetStream MIRO 1 User manual

UWE

UWE JetStream VIVA User manual

Popular Lighting Equipment manuals by other brands

Show Tec

Show Tec Parcan 56 Long manual

HQ Power

HQ Power VDLP36CW user manual

HQ Power

HQ Power HQLP10030 user manual

superbrightleds

superbrightleds USP Series user manual

TECHLIGHTING

TECHLIGHTING UNILUME 700UCRD Series installation instructions

HQ Power

HQ Power HQLE10018 user manual

Show Tec

Show Tec Showdesk 16 manual

MC Crypt

MC Crypt 59 15 86 operating instructions

Qlight

Qlight SESA instruction manual

Eco-Smart

Eco-Smart 12A19060WRGBWH1 Use and care guide

superbrightleds

superbrightleds NFLSK-W600-VCT instruction sheet

GOAL ZERO

GOAL ZERO Torch 500 user manual

MC Crypt

MC Crypt GLP20 operating instructions

HQ Power

HQ Power VDPC054 user manual

LIVARNO LUX

LIVARNO LUX 970-K manual

North Light

North Light XH-B01020 instruction manual

HAMPTON BAY

HAMPTON BAY 046335947689 instruction manual

LIVARNO LUX

LIVARNO LUX Z31330 Operation and safety notes

UWE JetStream BAMBO2 User manual

Popular Lighting Equipment manuals by other brands
