Vaillant electronicVED lite User manual

de Betriebsanleitung
de Installations- und Wartungsanleitung
en Operating instructions
en Installation and maintenance instructions
hr Upute za korištenje
hr Upute za instaliranje i održavanje
sq Manuali i përdorimit
sq Udhëzimi i instalimit dhe mirëmbajtjes
sr Uputstvo za rad
sr Uputstvo za instalaciju i održavanje
mk Упатство за користење
mk Упатство за инсталација и одржување
uk Посібник з експлуатації
uk Посібник зі встановлення та технічного
обслуговування
en Country specifics
electronicVED lite
VED E 11-13/1 L U
0020323586_00 - 21.12.2021

2
de Betriebsanleitung ............................................... 3
de Installations- und Wartungsanleitung ............. 10
en Operating instructions ..................................... 27
en Installation and maintenance instructions...... 34
hr Upute za korištenje ............................................ 49
hr Upute za instaliranje i održavanje ...................... 56
sq Manuali i përdorimit ........................................... 71
sq Udhëzimi i instalimit dhe mirëmbajtjes............... 78
sr Uputstvo za rad .................................................. 93
sr Uputstvo za instalaciju i održavanje................. 100
mk Упатство за користење .................................. 115
mk Упатство за инсталација и одржување ........ 122
uk Посібник з експлуатації ................................. 139
uk Посібник зі встановлення та технічного
обслуговування ............................................... 146
en Country specifics............................................. 164

0020323586_00 Betriebsanleitung 3
Betriebsanleitung
Inhalt
1 Sicherheit ............................................................. 4
1.1 Handlungsbezogene Warnhinweise ...................... 4
1.2 Bestimmungsgemäße Verwendung ...................... 4
1.3 Allgemeine Sicherheitshinweise ............................ 4
2 Hinweise zur Dokumentation.............................. 6
2.1 Mitgeltende Unterlagen beachten.......................... 6
2.2 Unterlagen aufbewahren ....................................... 6
2.3 Gültigkeit der Anleitung.......................................... 6
3 Produktbeschreibung.......................................... 6
3.1 Produktbezeichnung.............................................. 6
3.2 Aufbau des Produkts ............................................. 6
3.3 Angaben auf dem Typenschild .............................. 6
3.4 CE-Kennzeichnung................................................ 7
4 Bedienung ............................................................ 7
4.1 Produkt einschalten ............................................... 7
4.2 Einstellung der Solltemperatur .............................. 7
4.3 Wassertemperatur erhöhen................................... 7
4.4 Wassertemperatur senken .................................... 7
5 Störungen beheben............................................. 7
6 Wartung ................................................................ 8
6.1 Produkt pflegen...................................................... 8
6.2 Filter reinigen/prüfen.............................................. 8
6.3 Zapfstelle reinigen/prüfen ...................................... 8
6.4 Ersatzteile beschaffen ........................................... 8
6.5 Produkt prüfen ....................................................... 8
7 Außerbetriebnahme............................................. 8
8 Recycling und Entsorgung................................. 8
Anhang ................................................................................. 9
A Störungen beheben............................................. 9

4Betriebsanleitung 0020323586_00
1 Sicherheit
1.1 Handlungsbezogene Warnhinweise
Klassifizierung der handlungsbezogenen
Warnhinweise
Die handlungsbezogenen Warnhinweise sind
wie folgt mit Warnzeichen und Signalwör-
tern hinsichtlich der Schwere der möglichen
Gefahr abgestuft:
Warnzeichen und Signalwörter
Gefahr!
Unmittelbare Lebensgefahr oder
Gefahr schwerer Personenschäden
Gefahr!
Lebensgefahr durch Stromschlag
Warnung!
Gefahr leichter Personenschäden
Vorsicht!
Risiko von Sachschäden oder Schä-
den für die Umwelt
1.2 Bestimmungsgemäße Verwendung
Bei unsachgemäßer oder nicht bestimmungs-
gemäßer Verwendung können Gefahren für
Leib und Leben des Benutzers oder Dritter
bzw. Beeinträchtigungen des Produkts und
anderer Sachwerte entstehen.
Die Produkte sind zur Erwärmung von Was-
ser an einer Zapfstelle vorgesehen. Sie sind
mit einem Waschbecken, einem Spülbecken
oder einer Dusche kompatibel. Die Produkte
können in offenen und geschlossenen Syste-
men eingesetzt werden.
Die bestimmungsgemäße Verwendung be-
inhaltet:
–das Beachten der beiliegenden Betriebs-
anleitungen des Produkts sowie aller wei-
teren Komponenten der Anlage
–die Einhaltung aller in den Anleitungen auf-
geführten Inspektions- und Wartungsbe-
dingungen.
Dieses Produkt kann von Kindern ab 3 Jah-
ren und darüber und von Personen mit ein-
geschränkten körperlichen, sensorischen
oder geistigen Fähigkeiten oder Personen
mit mangelnder Erfahrung und mangelnden
Kenntnissen benutzt werden, wenn sie be-
aufsichtigt oder bezüglich des sicheren Ge-
brauchs des Produktes unterwiesen wurden
und die daraus resultierenden Gefahren ver-
standen haben. Kinder dürfen nicht mit dem
Produkt spielen. Reinigung und Benutzer-
Wartung dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
Eine andere Verwendung als die in der vor-
liegenden Anleitung beschriebene oder eine
Verwendung, die über die hier beschriebene
hinausgeht, gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäß ist
auch jede unmittelbare kommerzielle und
industrielle Verwendung.
Achtung!
Jede missbräuchliche Verwendung ist unter-
sagt.
1.3 Allgemeine Sicherheitshinweise
1.3.1 Gefahr durch Fehlbedienung
Durch Fehlbedienung können Sie sich selbst
und andere gefährden und Sachschäden
verursachen.
▶Lesen Sie die vorliegende Anleitung und
alle mitgeltenden Unterlagen sorgfältig
durch, insb. das Kapitel "Sicherheit" und
die Warnhinweise.
▶Führen Sie nur diejenigen Tätigkeiten
durch, zu denen die vorliegende Betriebs-
anleitung anleitet.
1.3.2 Lebensgefahr durch Veränderungen
am Produkt oder im Produktumfeld
▶Entfernen, überbrücken oder blockieren
Sie keinesfalls die Sicherheitseinrichtun-
gen.
▶Manipulieren Sie keine Sicherheitseinrich-
tungen.
▶Zerstören oder entfernen Sie keine Plom-
ben von Bauteilen.
▶Nehmen Sie keine Veränderungen vor:
–am Produkt
–an den Zuleitungen für Wasser und
Strom
–an den Ablaufleitungen
–an baulichen Gegebenheiten, die Ein-
fluss auf die Betriebssicherheit des Pro-
dukts haben können
1.3.3 Lebensgefahr durch unsachgemäße
Reparatur
▶Wenn das Netzanschlusskabel beschädigt
ist, dann ersetzen Sie es keinesfalls selbst.

0020323586_00 Betriebsanleitung 5
▶Wenden Sie sich an den Hersteller, den
Kundendienst oder eine ähnlich qualifi-
zierte Person.
1.3.4 Verletzungsgefahr und Risiko eines
Sachschadens durch unsachgemäße
oder unterlassene Wartung und
Reparatur
▶Versuchen Sie niemals, selbst Wartungs-
arbeiten oder Reparaturen an Ihrem Pro-
dukt durchzuführen.
▶Lassen Sie Störungen und Schäden um-
gehend durch einen Fachhandwerker be-
heben.
▶Halten Sie die vorgegebenen Wartungs-
intervalle ein.
1.3.5 Risiko eines Sachschadens durch
Frost
▶Installieren Sie das Produkt nicht in frost-
gefährdeten Räumen.

6Betriebsanleitung 0020323586_00
2 Hinweise zur Dokumentation
2.1 Mitgeltende Unterlagen beachten
▶Beachten Sie unbedingt alle Betriebsanleitungen, die
Komponenten der Anlage beiliegen.
2.2 Unterlagen aufbewahren
▶Bewahren Sie diese Anleitung sowie alle mitgeltenden
Unterlagen zur weiteren Verwendung auf.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt –Artikelnummern
VED E 11-13/1 L U 0010044426
3 Produktbeschreibung
3.1 Produktbezeichnung
Das Produkt ist ein elektronisch gesteuerter Kompakt-Durch-
laufwasserheizer. Er ermöglicht das Halten einer konstanten
Warmwassertemperatur bis zu seiner Leistungsgrenze, un-
abhängig von der Kaltwasser-Einlauftemperatur.
Der Durchlaufwasserheizer erwärmt das Warmwasser direkt
an der Zapfstelle.
Das Warmwasser-Heizelement startet automatisch beim Öff-
nen des Wasserhahns. Eine Anlage mit kurzen Leitungen
garantiert minimale Wärmeverluste. Die Warmwasserverfüg-
barkeit an der Zapfstelle ist von folgenden Faktoren abhän-
gig:
–Wassertemperatur am Kaltwasseranschluss des Durch-
laufwasserheizers
–Leistung des Heizelements
–Durchflussmenge
–Einstellung der Solltemperatur
Das Blankdraht-Heizelement ist für die verschiedenen Was-
serhärtegrade (hart und weich) geeignet. Dieses Heizele-
ment ist unempfindlich gegen Kalkausfall.
Das Heizelement sorgt für eine schnelle und effiziente
Warmwasserbereitung an der Zapfstelle.

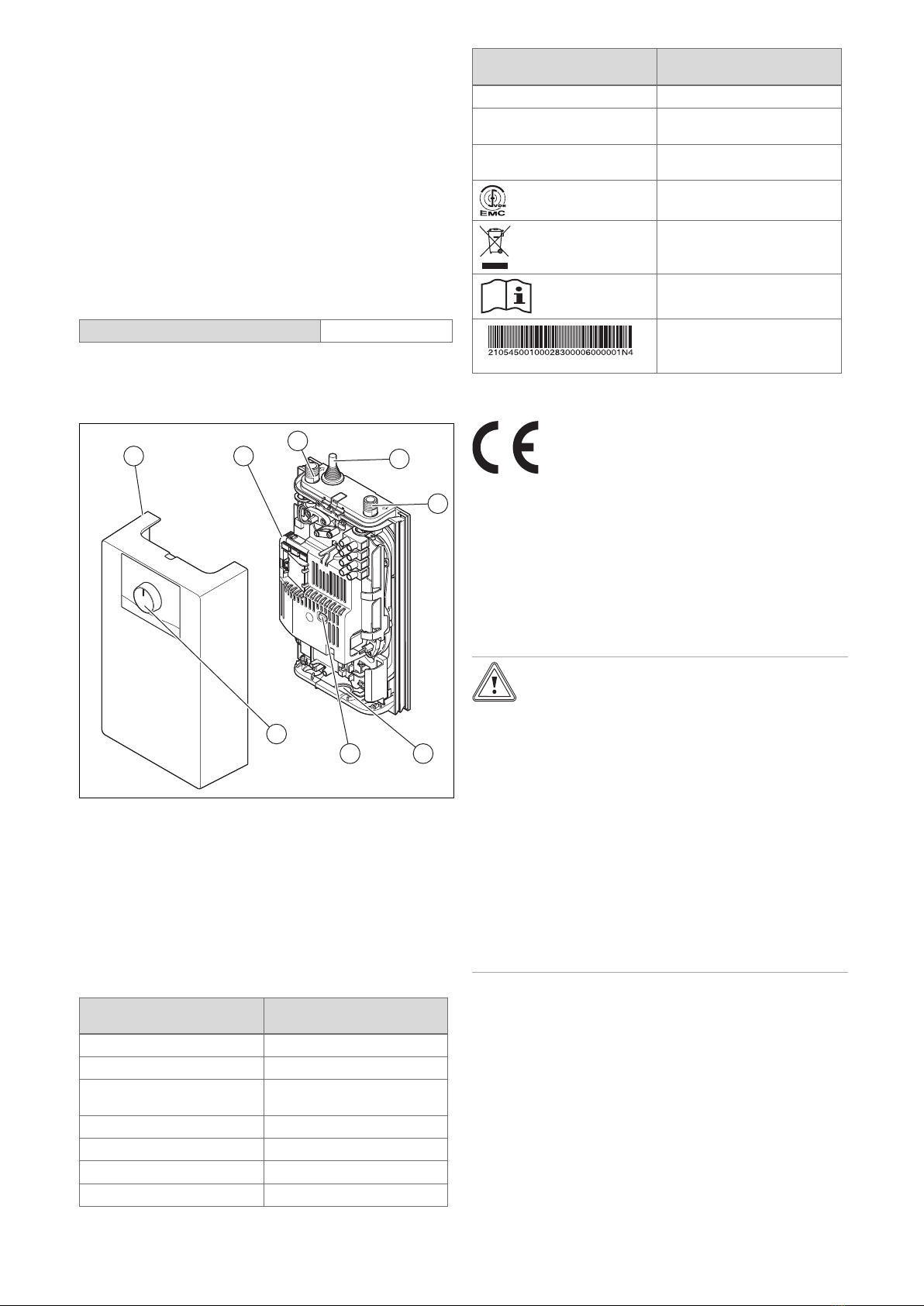

3.2 Aufbau des Produkts
1
2
34
5
1 Frontverkleidung
2 Temperaturwähler
(Drehknopf)
3 Warmwasseranschluss
4 Netzanschlusskabel
5 Kaltwasseranschluss
3.3 Angaben auf dem Typenschild
Das Typenschild befindet sich an einer Seite des Produkts
Angaben auf dem Typen-
schild
Bedeutung
Serial-No. Serialnummer
electronicVED lite Typenbezeichnung
U Installation unter der Arbeits-
fläche
/1 Produktgeneration
11-13 kW Bemessungsleistung
3/PE 400V ~ 50/60 Hz Elektrische Anschlussdaten
IP24 Schutzart
1 MPa (10bar) Bemessungsüberdruck
ρ15>900 Ω•cm Min. spezifischer Widerstand
des Wassers
max.70 °C Max. zulässige Einlauftempe-
ratur
VDE-/EMV-Zeichen
Produkt nicht in den Hausmüll
geben!
Alle Anleitungen lesen!
Bar-Code mit Serialnummer,
7. bis 16. Ziffer bilden die
Artikelnummer

0020323586_00 Betriebsanleitung 7
3.4 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß der Konformitätserklärung die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4 Bedienung
4.1 Produkt einschalten
Gefahr!
Verbrühungsgefahr durch heißes Wasser
Im Betrieb kann die Warmwassertempera-
tur 70 °C und mehr betragen. Ab einer Warm-
wassertemperatur von 43 °C besteht Ver-
brühungsgefahr.
▶Der Installateur muss den Verbrühschutz
zur Begrenzung der Warmwasser-
temperatur unbedingt aktivieren, um ins-
besondere beim Betrieb des Produkts mit
einer Dusche jegliche Verbrühungsgefahr
zu vermeiden. (→Seite 20)
▶Nehmen Sie das Produkt nur dann in Betrieb, wenn die
Verkleidung vollständig geschlossen ist.
▶Öffnen Sie den Wasserhahn bzw. aktivieren Sie den
Sensor des Wasserhahns mit Infraroterkennung. Das
Warmwasser-Heizelement startet automatisch.
▶Die erforderliche Mindestdurchflussmenge für den Start
des Heizelements können Sie den technischen Daten in
der Installationsanleitung entnehmen.
4.2 Einstellung der Solltemperatur
Das Produkt ist in einem Regelbereich von 20 °C bis 60 °C
einstellbar.
4.3 Wassertemperatur erhöhen
Bedingung: Obwohl die Zapfarmatur auf Maximaltemperatur eingestellt ist,
ist Ihnen die Wassertemperatur zu niedrig.
▶Verringern Sie den Durchfluss an der Zapfarmatur.
4.4 Wassertemperatur senken
Bedingung: Obwohl die Zapfarmatur auf die Minimaltemperatur eingestellt
wurde, ist das Wasser zu heiß.
▶Erhöhen Sie die Durchflussmenge an der Zapfarmatur
oder erhöhen Sie die Kaltwassermenge.
5 Störungen beheben
Gefahr!
Lebensgefahr durch unsachgemäße Re-
paratur
▶Wenn das Netzanschlusskabel beschä-
digt ist, dann ersetzen Sie es keinesfalls
selbst.
▶Wenden Sie sich an den Hersteller, den
Kundendienst oder eine ähnlich qualifi-
zierte Person.
Gefahr!
Stromschlaggefahr
Bei Störungen oder Undichtigkeiten besteht
Stromschlaggefahr.
▶Erden Sie das Produkt.
▶Schalten Sie im Störungsfall das Produkt
über die bauseits installierte Trennvorrich-
tung (z. B. Sicherungen oder Leistungs-
schalter) aus.
▶Berühren Sie das Produkt nicht, auch
wenn es spannungslos ist, da es Konden-
satoren enthält, die möglicherweise nicht
vollständig entladen sind.
▶Schließen Sie bei einer Undichtigkeit am
Gerät sofort die Kaltwasserzuführung.
▶Lassen Sie die Störung nur vom Kunden-
dienst oder einem Fachhandwerker be-
heben.
▶Beheben Sie die Störungen anhand der Tabelle im An-
hang. (→Seite 9)
▶Wenn Sie die Störung nicht beheben können, dann wen-
den Sie sich an Ihren Fachhandwerker.

8Betriebsanleitung 0020323586_00
6 Wartung
Nur durch eine regelmäßige Inspektion können Verfügbar-
keit, Sicherheit, Zuverlässigkeit und Langlebigkeit des Pro-
dukts gewährleistet werden. Abhängig von den Ergebnissen
der Inspektion kann eine frühere Wartung notwendig sein.
6.1 Produkt pflegen
▶Reinigen Sie die Verkleidung mit einem feuchten Tuch
und etwas lösungsmittelfreier Seife.
▶Verwenden Sie keine Sprays, keine Scheuermittel, Spül-
mittel, lösungsmittel- oder chlorhaltigen Reinigungsmittel.
6.2 Filter reinigen/prüfen
▶Entnehmen Sie regelmäßig den am Kaltwassereinlauf in-
stallierten Filter, um ihn zu reinigen oder ggf. auszutau-
schen.
6.3 Zapfstelle reinigen/prüfen
1. Entkalken Sie die Zapfstelle regelmäßig mit handelsüb-
lichen Mitteln, um Kalkablagerungen zu entfernen.
2. Entfernen Sie regelmäßig den Durchflussmengenregler
der Zapfstelle, sofern ein solcher vorhanden ist, um ihn
zu reinigen oder ggf. auszutauschen.
6.4 Ersatzteile beschaffen
Die Originalbauteile des Produkts sind im Zuge der Konfor-
mitätsprüfung durch den Hersteller mitzertifiziert worden.
Wenn Sie bei der Wartung oder Reparatur andere, nicht zer-
tifizierte bzw. nicht zugelassene Teile verwenden, dann kann
das dazu führen, dass das Produkt den geltenden Normen
nicht mehr entspricht und dadurch die Konformität des Pro-
dukt erlischt.
Wir empfehlen dringend die Verwendung von Originalersatz-
teilen des Herstellers, da damit ein störungsfreier und siche-
rer Betrieb des Produkts gewährleistet ist. Um Informationen
über die verfügbaren Originalersatzteile zu erhalten, wenden
Sie sich an die Kontaktadresse, die auf der Rückseite der
vorliegenden Anleitung angegeben ist.
▶Wenn Sie bei Wartung oder Reparatur Ersatzteile benöti-
gen, dann verwenden Sie ausschließlich für das Produkt
zugelassene Ersatzteile.
6.5 Produkt prüfen
▶Prüfen Sie bei der Wartung:
–Auffälligkeiten am Produkt.
–die Sauberkeit des Wassersiebs im Kaltwasseran-
schlussstück.
–die Dichtheit der Anschlussleitungen.
Die Elektroinstallation des Produkts darf nur von einer Elek-
trofachkraft geprüft werden.
Wenn der Kaltwasserfilter verunreinigt oder beschädigt ist,
dann muss die Reinigung und die Wartung von einem Fach-
handwerker durchgeführt werden.
7 Außerbetriebnahme
▶Schalten Sie den Durchlauferhitzer spannungsfrei.
▶Um das Produkt endgültig außer Betrieb nehmen zu las-
sen, wenden Sie sich an Ihren Fachhandwerker.
8 Recycling und Entsorgung
▶Überlassen Sie die Entsorgung der Verpackung dem
Fachhandwerker, der das Produkt installiert hat.
Wenn das Produkt mit diesem Zeichen gekennzeichnet
ist:
▶Entsorgen Sie das Produkt in diesem Fall nicht über den
Hausmüll.
▶Geben Sie stattdessen das Produkt an einer Sammel-
stelle für Elektro- oder Elektronik-Altgeräte ab.
Wenn das Produkt Batterien enthält, die mit diesem
Zeichen gekennzeichnet sind, dann können die Batterien
gesundheits- und umweltschädliche Substanzen enthalten.
▶Entsorgen Sie die Batterien in diesem Fall an einer Sam-
melstelle für Batterien.

0020323586_00 Betriebsanleitung 9
Anhang
A Störungen beheben
Störung mögliche Ursache Störungsbehebung
Trotz vollständiger Öffnung des Was-
serhahns an der Zapfstelle startet
das Produkt nicht.
Die Stromzufuhr zum Produkt ist
unterbrochen.
Prüfen Sie den Leitungsschutzschal-
ter (Sicherung) und schalten Sie ihn
ggf. ein.
Die Durchfluss ist zu gering. Der
Strahlregler in der Zapfarmatur ist
verkalkt oder verunreinigt.
Reinigen bzw. entkalken Sie den
Strahlregler oder tauschen Sie ihn
ggf. aus.
Der Wassereinlauf ist unterbrochen. Entlüften Sie das Produkt und die
Kaltwassereinlaufleitung.
Die Wunschtemperatur wird nicht
erreicht
Der Verbrühschutz ist aktiviert Rufen Sie einen Fachhandwerker
Das Produkt erwärmt das Wasser
nicht, die Kaltwasser-Einlauftempera-
tur liegt über 55 °C
Verringern Sie die Kaltwasser-Ein-
lauftemperatur

10 Installations- und Wartungsanleitung 0020323586_00
Installations- und
Wartungsanleitung
Inhalt
1 Sicherheit ........................................................... 11
1.1 Handlungsbezogene Warnhinweise .................... 11
1.2 Bestimmungsgemäße Verwendung .................... 11
1.3 Allgemeine Sicherheitshinweise .......................... 11
1.4 Elektrische Vorgaben........................................... 12
1.5 Vorschriften (Richtlinien, Gesetze, Normen) ....... 13
2 Hinweise zur Dokumentation............................ 14
2.1 Mitgeltende Unterlagen beachten........................ 14
2.2 Unterlagen aufbewahren ..................................... 14
2.3 Gültigkeit der Anleitung........................................ 14
3 Produktbeschreibung........................................ 14
3.1 Angaben auf dem Typenschild ............................ 14
3.2 CE-Kennzeichnung.............................................. 14
4 Montage.............................................................. 14
4.1 Lieferumfang prüfen............................................. 15
4.2 Mindestabstände ................................................. 15
4.3 Produktabmessungen.......................................... 15
4.4 Anforderung an den Aufstellort............................ 15
4.5 Produkt aufhängen .............................................. 16
4.6 Frontverkleidung demontieren............................. 16
4.7 Produkt montieren ............................................... 16
5 Installation.......................................................... 17
5.1 Grundarbeiten für die Installation durchführen .... 17
5.2 Kalt- und Warmwasseranschluss installieren ...... 18
5.3 Produkt elektrisch anschließen............................ 18
6 Inbetriebnahme.................................................. 19
6.1 Blasenfrei zapfen................................................. 19
6.2 Produktleistung anpassen ................................... 19
6.3 Produkt einschalten ............................................. 20
6.4 Verbrühschutz aktivieren ..................................... 20
6.5 Funktion und Dichtheit prüfen.............................. 21
7 Produkt an Betreiber übergeben...................... 21
8 Störungsbehebung............................................ 21
9 Inspektion und Wartung.................................... 21
9.1 Ersatzteile beschaffen ......................................... 21
9.2 Wartung vorbereiten ............................................ 21
9.3 Produkt prüfen ..................................................... 22
9.4 Wartungsarbeiten durchführen ............................ 22
9.5 Inspektions- und Wartungsarbeiten
abschließen ......................................................... 22
9.6 Produkt entleeren ................................................ 22
10 Außerbetriebnahme........................................... 23
11 Recycling und Entsorgung............................... 23
Anhang ............................................................................... 24
A Störungsbehebung............................................ 24
B Verbindungsschaltplan..................................... 25
C Inspektions- und Wartungsarbeiten –
Übersicht ............................................................ 25
D Standardspezifikation ....................................... 25
E Technische Daten.............................................. 26

0020323586_00 Installations- und Wartungsanleitung 11
1 Sicherheit
1.1 Handlungsbezogene Warnhinweise
Klassifizierung der handlungsbezogenen
Warnhinweise
Die handlungsbezogenen Warnhinweise sind
wie folgt mit Warnzeichen und Signalwör-
tern hinsichtlich der Schwere der möglichen
Gefahr abgestuft:
Warnzeichen und Signalwörter
Gefahr!
Unmittelbare Lebensgefahr oder
Gefahr schwerer Personenschäden
Gefahr!
Lebensgefahr durch Stromschlag
Warnung!
Gefahr leichter Personenschäden
Vorsicht!
Risiko von Sachschäden oder Schä-
den für die Umwelt
1.2 Bestimmungsgemäße Verwendung
Bei unsachgemäßer oder nicht bestimmungs-
gemäßer Verwendung können Gefahren für
Leib und Leben des Benutzers oder Dritter
bzw. Beeinträchtigungen des Produkts und
anderer Sachwerte entstehen.
Die Produkte sind zur Erwärmung von Was-
ser an einer Zapfstelle vorgesehen. Sie sind
mit einem Waschbecken, einem Spülbecken
oder einer Dusche kompatibel. Die Produkte
können in offenen und geschlossenen Syste-
men eingesetzt werden.
–das Beachten der beiliegenden Betriebs-,
Installations- und Wartungsanleitungen
des Produkts sowie aller weiteren Kompo-
nenten der Anlage
–die Installation und Montage entsprechend
der Produkt- und Systemzulassung
–die Einhaltung aller in den Anleitungen auf-
geführten Inspektions- und Wartungsbe-
dingungen.
Die bestimmungsgemäße Verwendung um-
fasst außerdem die Installation gemäß IP-
Code.
Eine andere Verwendung als die in der vor-
liegenden Anleitung beschriebene oder eine
Verwendung, die über die hier beschriebene
hinausgeht, gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäß ist
auch jede unmittelbare kommerzielle und
industrielle Verwendung.
Achtung!
Jede missbräuchliche Verwendung ist unter-
sagt.
1.3 Allgemeine Sicherheitshinweise
1.3.1 Gefahr durch unzureichende
Qualifikation
Folgende Arbeiten dürfen nur Fachhand-
werker durchführen, die hinreichend dafür
qualifiziert sind:
–Montage
–Demontage
–Installation
–Inbetriebnahme
–Inspektion und Wartung
–Reparatur
–Außerbetriebnahme
▶Gehen Sie gemäß dem aktuellen Stand
der Technik vor.
1.3.2 Lebensgefahr durch fehlende
Sicherheitseinrichtungen
Die in diesem Dokument enthaltenen Sche-
mata zeigen nicht alle für eine fachgerechte
Installation notwendigen Sicherheitseinrich-
tungen.
▶Installieren Sie die notwendigen Sicher-
heitseinrichtungen in der Anlage.
▶Beachten Sie die einschlägigen nationalen
und internationalen Gesetze, Normen und
Richtlinien.
1.3.3 Lebensgefahr durch Stromschlag
Wenn Sie spannungsführende Komponenten
berühren, dann besteht Lebensgefahr durch
Stromschlag.
Bevor Sie am Produkt arbeiten:
▶Ziehen Sie den Netzstecker.
▶Oder schalten Sie das Produkt spannungs-
frei, indem Sie alle Stromversorgungen ab-
schalten (elektrische Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung, z. B. Si-
cherung oder Leitungsschutzschalter).
▶Sichern Sie gegen Wiedereinschalten.
▶Prüfen Sie auf Spannungsfreiheit.

12 Installations- und Wartungsanleitung 0020323586_00
1.3.4 Lebensgefahr durch Stromschlag an
spannungsführenden Zuleitungen
und Anschlüssen
Das verwendete Trinkwasser muss einen
spezifischen Widerstand ≥900 Ω•cm bei
15 °C aufweisen. Andernfalls darf das Pro-
dukt nicht betrieben werden.
▶Informieren Sie sich vor der Installation
beim örtlichen Wasserversorger über Was-
serwiderstand und Leitfähigkeit.
1.3.5 Lebensgefahr durch unsachgemäße
Reparatur
▶Wenn das Netzanschlusskabel beschädigt
ist, dann ersetzen Sie es keinesfalls selbst.
▶Wenden Sie sich an den Hersteller, den
Kundendienst oder eine ähnlich qualifi-
zierte Person.
1.3.6 Gefahr eines tödlichen Stromschlags
bei Eingriffen an einem elektrischen
Bauteil, das am
Niederspannungsnetz
angeschlossen ist
▶Trennen Sie das Produkt von der Strom-
zufuhr.
▶Sichern Sie das Produkt gegen Wieder-
einschalten.
▶Prüfen Sie das Produkt auf Spannungsfrei-
heit.
▶Schalten Sie das Gerät grundsätzlich
spannungsfrei, bevor Sie es öffnen.
1.3.7 Gefahr eines tödlichen Stromschlags
bei Störungen oder Undichtigkeiten
▶Erden Sie das Produkt.
▶Schalten Sie im Störungsfall das Produkt
über die bauseits installierte Trennvorrich-
tung (z. B. Sicherungen oder Leistungs-
schalter) aus.
▶Schließen Sie bei einer Undichtigkeit am
Gerät sofort die Kaltwasserzuführung.
1.3.8 Verbrennungs- oder
Verbrühungsgefahr durch heiße
Bauteile
▶Arbeiten Sie erst dann an den Bauteilen,
wenn diese abgekühlt sind.
1.3.9 Risiko eines Sachschadens durch
ungeeignetes Werkzeug
▶Verwenden Sie fachgerechtes Werkzeug.
1.3.10 Risiko eines Sachschadens durch
Unterdrucksetzen des Produkts
▶Berücksichtigen Sie den max. zulässigen
Wasseranschlussdruck.
1.3.11 Risiko eines Sachschadens durch
Frost
▶Installieren Sie das Produkt nicht in frost-
gefährdeten Räumen.
1.3.12 Gefahr von Sachschäden bei
Nichtbeachtung der elektrischen
Vorgaben
Wenn die elektrischen Vorgaben nicht beach-
tet werden, dann besteht für das Produkt die
Gefahr einer Beschädigung und Brandgefahr.
▶Klemmen Sie das Netzanschlusskabel
des Produkts mit einer Festverkabelung
permanent an der Hausinstallation an.
▶Schließen Sie das Produkt nicht per Ste-
cker an.
1.3.13 Qualifikation
Die Elektroinstallation darf nur von einer
Elektrofachkraft durchgeführt werden.
1.4 Elektrische Vorgaben
▶Vergewissern Sie sich, dass die Netznenn-
spannung den Angaben auf dem Typen-
schild entspricht.
▶Sorgen Sie dafür, dass das Kabel der
Hausinstallation an eine elektrische Trenn-
vorrichtung mit mindestens 3 mm Kontak-
töffnung (z. B. Sicherung oder Leistungs-
schalter) angeschlossen wird.
▶Schließen Sie das Produkt mit einer aus-
reichend dimensionierten Leitung an den
Schutzleiter an.
▶Montieren Sie einen Leitungsschutz.

0020323586_00 Installations- und Wartungsanleitung 13
1.5 Vorschriften (Richtlinien, Gesetze,
Normen)
▶Beachten Sie die nationalen Vorschriften,
Normen, Richtlinien, Verordnungen und
Gesetze.

14 Installations- und Wartungsanleitung 0020323586_00
2 Hinweise zur Dokumentation
2.1 Mitgeltende Unterlagen beachten
▶Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2 Unterlagen aufbewahren
▶Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt –Artikelnummern
VED E 11-13/1 L U 0010044426
3 Produktbeschreibung
1 2 4
5
7
8
3
6
1 Frontabdeckung
2 Leiterplatte
3 Warmwasseranschluss
4 Netzanschlusskabel
5 Kaltwasseranschluss
6 Option II - Durchführung
des Netzanschlusska-
bels
7 Überhitzungsschutz
8 Temperaturwähler
(Drehknopf)
3.1 Angaben auf dem Typenschild
Das Typenschild befindet sich an einer Seite des Produkts
Angaben auf dem Typen-
schild
Bedeutung
Serial-No. Serialnummer
electronicVED lite Typenbezeichnung
U Installation unter der Arbeits-
fläche
/1 Produktgeneration
11-13 kW Bemessungsleistung
3/PE 400V ~ 50/60 Hz Elektrische Anschlussdaten
IP24 Schutzart
Angaben auf dem Typen-
schild
Bedeutung
1 MPa (10bar) Bemessungsüberdruck
ρ15>900 Ω•cm Min. spezifischer Widerstand
des Wassers
max.70 °C Max. zulässige Einlauftempe-
ratur
VDE-/EMV-Zeichen
Produkt nicht in den Hausmüll
geben!
Alle Anleitungen lesen!
Bar-Code mit Serialnummer,
7. bis 16. Ziffer bilden die
Artikelnummer
3.2 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß der Konformitätserklärung die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4 Montage
Vorsicht!
Risiko eines Sachschadens durch unzu-
reichende Befestigung
Wenn das Produkt unzureichend an der
Wand befestigt wird, dann kann das Produkt
oder angeschlossene Produkte beschädigt
werden.
▶Befestigen Sie das Rückteil des Geräts
mit den mitgelieferten Schrauben und
Dübeln.
▶Befestigen Sie das Frontteil des Geräts
am Rückteil des Geräts.
▶Vergewissern Sie sich vor der Verwen-
dung, dass das Gerät ordnungsgemäß
montiert wurde.

0020323586_00 Installations- und Wartungsanleitung 15
4.1 Lieferumfang prüfen
1. Nehmen Sie das Produkt aus der Kartonverpackung.
2. Entfernen Sie die Schutzfolien von allen Teilen des
Produkts.
3. Prüfen Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
4.1.1 Lieferumfang
Menge Bezeichnung
1Elektro-Durchlauferhitzer
1Fernbedienung (nur VED E 11-13/1 L F)
1Beipack Dokumentation
1
Beipack Zubehör
–Kabeldurchführung
–Flexible Anschlussleitung 3/8 (für druck-
festes System) (nur VED E 11-13/1 L F)
–T-Verbindungselement 3/8 (für druckfes-
tes System) (nur VED E 11-13/1 L F)
–Dichtungen (für druckfestes System)
–Filter (am Kaltwasseranschluss des
Produkts)
–Dübel
–Schrauben
4.2 Mindestabstände
Gültigkeit: Druckfeste Installation mit Hochdruck-Wasserhahn
≥50
≥20
≥50
≥20
Gültigkeit: Drucklose Installation mit Niederdruck-Wasserhahn
≥50
≥20≥20
≥50
4.3 Produktabmessungen
174
140
35
87
101
100
193
291
293 19
4.4 Anforderung an den Aufstellort
▶Wählen Sie den Aufstellort so, dass eine zweckmäßige
Leitungsführung (Wasserzu- und -ablauf) erfolgen kann.
▶Installieren Sie das Produkt nicht in der Nähe von Trep-
penaufgängen oder Notausgängen.
▶Installieren Sie das Produkt stets in aufrechter Position.
▶Installieren Sie das Produkt in einem frostfreien Raum.
▶Installieren Sie das Produkt so nah wie möglich an der
Zapfstelle.
Hinweis
Die Installation eines Sicherheitsventils ist
nicht erforderlich.

16 Installations- und Wartungsanleitung 0020323586_00
▶Achten Sie bei der Montage des Produkts auf eine aus-
reichende Tragfähigkeit der Befestigungsteile und der
Wand.
4.5 Produkt aufhängen
1. Prüfen Sie die Tragfähigkeit der Wand.
2. Beachten Sie das Gesamtgewicht des Produkts.
3. Verwenden Sie nur für die Wand zulässiges Befesti-
gungsmaterial.
4. Sorgen Sie ggf. bauseits für eine tragfähige Aufhänge-
vorrichtung.
5. Hängen Sie das Produkt auf, wie beschrieben.
4.6 Frontverkleidung demontieren
B
A
1. Hebeln Sie mit einem Schlitzschraubendreher die Dich-
tung aus dem Rahmen des Rückteils des Produkts.
2. Neigen Sie die Frontblende vorsichtig in Ihre Richtung,
bis das Produkt vom Rahmen abgenommen werden
kann.
4.7 Produkt montieren
x3
B
C
5,5 - 6,5
1x1
2x3
1. Markieren Sie das obere Bohrloch für die Schraube (1).
2. Bohren Sie das Loch.
◁Verwenden Sie die mitgelieferten Dübel und
Schrauben, sofern diese für den Wandtyp geeignet
sind.
3. Setzen Sie die Schraube (1) ein und achten Sie dabei
darauf, sie nicht vollständig einzudrehen.
4. Hängen Sie das Produkt an der Schraube (1) auf.
5. Richten Sie das Produkt waagrecht aus und markieren
Sie die Bohrlöcher für die 2 unteren Schrauben (2).
6. Nehmen Sie das Produkt ab und bohren Sie die 2 un-
teren Löcher.
7. Hängen Sie das Produkt erneut an der Schraube (1)
auf und befestigen Sie die 2 unteren Schrauben (2) an
der Wand.

0020323586_00 Installations- und Wartungsanleitung 17
Frontverkleidung montieren
A
8. Drücken Sie die Frontblende vorsichtig gegen den
Rahmen, bis sie hörbar einrastet.
5 Installation
Warnung!
Gefahr von Gesundheitsbeeinträchtigun-
gen durch Verunreinigungen im Trink-
wasser!
Dichtungsreste, Schmutz oder andere
Rückstände in den Rohrleitungen können die
Trinkwasserqualität verschlechtern.
▶Spülen Sie alle Kalt- und Warmwasser-
leitungen gründlich durch, bevor Sie das
Produkt installieren.
Gefahr!
Verbrühungsgefahr und/oder Beschä-
digungsgefahr durch unsachgemäße
Installation und dadurch austretendes
Wasser!
Spannungen in der Anschlussleitung können
zu Undichtigkeiten führen.
▶Achten Sie auf eine spannungsfreie
Montage der Anschlussleitungen.
5.1 Grundarbeiten für die Installation
durchführen
Gültigkeit: Druckfeste Installation mit Hochdruck-Wasserhahn
2
1
▶Installieren Sie die flexible Anschlussleitung 3/8 (1)
und das T-Verbindungselement 3/8 (2) wie auf der
Abbildung gezeigt.
▶Siehe Anleitungen des Hochdruck-Wasserhahns für
die Installation.
Bedingung: Wenn das Produkt in einer Anlage installiert werden soll, die
eine Rückströmsicherung benötigt.
▶Installieren Sie einen Rückflussverhinderer:
–zwischen Produkt und Armatur
–zwischen Hauptwasserhahn und Armatur

18 Installations- und Wartungsanleitung 0020323586_00
Gültigkeit: Drucklose Installation mit Niederdruck-Wasserhahn
▶Siehe Anleitungen des Niederdruck-Wasserhahns für
die Installation.
5.2 Kalt- und Warmwasseranschluss installieren
1
2
4
5
3
2
1. Schließen Sie die Kaltwasserleitung mit der Dichtung
(2), den Durchfluss-Mengenbegrenzer (4) und den
Wasserfilter (3) am Kaltwassereinlauf des Produkts
(5) an.
2. Schließen Sie die Warmwasser-Einlaufleitung des
Wasserhahns mit der Dichtung (2) am Warmwasser-
anschluss (1) des Produkts an.
5.3 Produkt elektrisch anschließen
Gefahr!
Stromschlaggefahr
Bei Arbeiten an elektrischen Komponenten
mit Anschluss an das Niederspannungsnetz
besteht Stromschlaggefahr.
▶Trennen Sie das Produkt von der Strom-
zufuhr.
▶Sichern Sie das Produkt gegen Wieder-
einschalten.
▶Prüfen Sie das Produkt auf Spannungs-
freiheit.
▶Öffnen Sie das Produkt nur im span-
nungslosen Zustand.
Gefahr!
Stromschlaggefahr
Bei Störungen oder Undichtigkeiten besteht
Stromschlaggefahr.
▶Erden Sie das Produkt.
▶Schalten Sie im Störungsfall das Produkt
über die bauseits installierte Trennvorrich-
tung (z. B. Sicherungen oder Leistungs-
schalter) aus.
▶Schließen Sie bei einer Undichtigkeit am
Gerät sofort die Kaltwasserzuführung.
1. Vergewissern Sie sich, dass die Netznennspannung
den Angaben auf dem Typenschild entspricht.
2. Sorgen Sie dafür, dass das Kabel der Hausinstallation
an eine elektrische Trennvorrichtung mit mindestens 3
mm Kontaktöffnung (z. B. Sicherung oder Leistungs-
schalter) angeschlossen wird.
3. Schließen Sie das Produkt mit einer ausreichend di-
mensionierten Leitung an den Schutzleiter an.
4. Montieren Sie einen Leitungsschutz.
Produkt elektrisch anschließen
L
L
L
1
5
6
4
3
2
1 Netzanschlusskabel
2 Zugentlastungen
3 Phasenkabel grau
4 Phasenkabel braun
5 Phasenkabel schwarz
6 Erdungskabel gelb-grün

0020323586_00 Installations- und Wartungsanleitung 19
Bedingung: Produkt mit mitgeliefertem Netzanschlusskabel ohne Stecker
für Festanschluss
▶Verbinden Sie das Netzanschlusskabel mit der Hausin-
stallation.
Bedingung: Mögliche Alternative, : festes Netzanschlusskabel im Installati-
onsraum verfügbar
▶Klemmen Sie das Netzanschlusskabel vom Produkt ab.
▶Vergewissern Sie sich, dass der Querschnitt des bau-
seits verfügbaren Netzanschlusskabels mindestens so
groß wie der des mitgelieferten Kabels ist.
▶Verwenden Sie ein normgerechtes vieradriges Kabel mit
einem maximalen Querschnitt von 4 x 6 mm2.
▶Führen Sie das Netzanschlusskabel durch die Kabel-
durchführung des Produkts.
▶Für den Anschluss des normgerechten vieradrigen Ka-
bels an die Netzanschlussklemmen des Produkts siehe
Verbindungsschaltplan.
◁Wenn das Anschlusskabel (1) durch ein vorhande-
nes größeres Kabel (4 x 4mm2oder 4 x 6 mm2) er-
setzt werden soll, dann entmanteln Sie das vorhan-
dene Kabel mit einem größeren Querschnitt. Der Ka-
belbinder (2) kann aufgrund der Aderdicke nicht an-
gebracht werden.
▶Stellen Sie sicher, dass das Produkt geerdet ist.
5.3.1 Verlauf der Kabel des Produkts anpassen
Der elektrische Anschluss des Produkts kann vom Oberteil
zum Unterteil des Produkts verlegt werden. Bei einer Stan-
dardinstallation befinden sich die elektrischen Anschlüsse im
Oberteil des Produkts.
1 2
3
4
5
6 3
2
1
6
7
5
4
▶Entfernen Sie den Befestigungshalter (3).
▶Entfernen Sie das Netzanschlusskabel (1) und die Kabel-
tülle (2) an der hinteren Blende des Produkts.
▶Verschließen Sie die obere Öffnung des Rückteils des
Produkts mit dem mitgelieferten Stopfen (7).
–Die Schutzart des Produkts gilt nur dann, wenn der
Stopfen einwandfrei installiert ist.
▶Versetzen Sie die Anschlussklemme (4) wie auf der Ab-
bildung gezeigt von oben nach unten.
◁Vergewissern Sie sich, dass die Anschlussklemme
ordnungsgemäß befestigt ist.
▶Achten Sie darauf, dass die Kabel (5) ordnungsgemäß in
der Kabelführung (6) verlegt werden.
▶Sehen Sie eine Öffnung für die Verlegung des Netzan-
schlusskabels im Bodenblech des Produkts vor, indem
Sie den vorausgeschnittenen Teil von innen nach außen
drücken.
◁Verwenden Sie geeignetes Werkzeug, um das Pro-
dukt nicht zu beschädigen.
▶Befestigen Sie das Netzanschlusskabel (1) und die Ka-
beltülle (2) an der hinteren Blende des Produkts.
◁Die Kabeltülle muss korrekt installiert sein, um die
Schutzart IP24 des Produkts zu gewährleisten
▶Installieren Sie den Befestigungshalter (3) wie auf der
Abbildung gezeigt am Unterteil des Produkts.
▶Schließen Sie das Produkt an das Stromnetz an.
6 Inbetriebnahme
6.1 Blasenfrei zapfen
Vorsicht!
Risiko eines Sachschadens durch Tro-
ckenbrand
Wenn sich das Produkt in entleertem Zustand
einschaltet, dann kann die Heizwendel durch
Trockenbrand beschädigt werden.
▶Schalten Sie das Produkt vor jeder Ent-
leerung spannungsfrei.
1. Schalten Sie den Durchlauferhitzer spannungsfrei.
2. Öffnen Sie den Kaltwasser-Absperrhahn.
3. Zapfen Sie Wasser am Produkt, bis das Wasser bla-
senfrei austritt. Öffnen und schließen Sie hierzu mehr-
mals den Warmwasserhahn an der Zapfstelle.
4. Schalten Sie die Spannungsversorgung zum Durch-
lauferhitzer wieder ein.
◁Das Produkt verfügt über eine Lufterkennung, die
eine Beschädigung des Heizungssystems weitge-
hend verhindert. Wenn während des Produktbe-
triebs Luft in das Heizungssystem angesaugt wird,
dann schaltet sich die Heizung für 1 Minute auto-
matisch ab. Auf diese Weise wird das Heizungssys-
tem geschützt.
5. Nehmen Sie das Produkt in Betrieb.
6.2 Produktleistung anpassen
13kW
11kW
13kW
11kW
1
1. Prüfen Sie, ob die standardmäßig eingestellte Leistung
des Produkts geändert werden muss.

20 Installations- und Wartungsanleitung 0020323586_00
Hinweis
Das Produkt kann auf 2 verschiedene Leis-
tungen eingestellt werden: 11,5 kW oder 13
kW. Das Produkt ist werksseitig auf 13 kW
eingestellt
2. Versetzen Sie das Codiermodul (1) je nach geforderter
Leistung.
3. Markieren Sie die gewählte Leistung und Nennspan-
nung auf dem Typenschild (1) des Produkts.
1
6.3 Produkt einschalten
1. Befüllen und entlüften Sie das Produkt (→Seite 19).
Tso l l
B
A
2. Aktivieren Sie den Sicherheitsschalter durch Drücken
des Entstörknopfs, um das Produkt einschalten zu
können.
◁Der elektronische Sicherheitsschalter ist werks-
seitig ausgeschaltet.
3. Stecken Sie den Stecker des Temperaturwählers in die
angegebene Buchse der Leiterplatte.
◁Notieren Sie die Ausrichtung der Adern
4. Montieren Sie die Frontverkleidung. (→Seite 22)
5. Schalten Sie den Leistungsschalter ein, um das Pro-
dukt unter Spannung zu setzen.
A B
6. Drehen Sie den Temperaturwähler an den linken und
rechten Anschlag.
6.4 Verbrühschutz aktivieren
Der Verbrühschutz begrenzt die Warmwasser-Auslauftempe-
ratur auf 43 °C, um jegliche Verbrühungsgefahr zu vermei-
den. Das Begrenzen der Warmwassertemperatur verhindert
die Kalkbildung
A
60°C
43°C
D
B
C
1
1. Entfernen Sie die Leiterplatte (1) auf der Rückseite der
Frontblende aus ihrer Aufnahme.
◁Achten Sie darauf, dass die Befestigungslaschen
nicht beschädigt werden.
2. Versetzen Sie den Stecker nach rechts, um die Tem-
peratur auf 43 °C zu begrenzen.
3. Bringen Sie die Leiterplatte (1) wieder an und achten
Sie dabei darauf, dass sie ordnungsgemäß in den Be-
festigungslaschen sitzt.
