Vario EC 145 T2 User manual

Technische Änderungen vorbehalten / Subject to technical changes 4. Oktober 2018
VARIO HELICOPTER ULI STREICH GMBH & CO. KG // SEEWIESENSTRASSE 7 / 97782 GRÄFENDORF / GERMANY
WWW.VARIO-HELICOPTER.DE // [e-mail] // FON +(49) 09357 9099669 // FAX +(49) 09357 9099668
Dieses Modell ist mit Scaleteilen ausgestaet
Rumpausatz EC 145 T2
fuselage kit EC145 T2 Ord.No. 1470

4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes
Mit Ord.No. versehende Teile gehören nicht zum Bausatz und
müssen separat unter der jeweiligen Ord.No. bestellt werden.
Vario Extrem Fe Ord.No. 10/360
Vario Extrem Grease Ord.No. 10/360
Spiralbohrer 1,2 mm Ord.No. 11/96
Wir führen Spiral- und Gewindebohrer in
allen für die Arbeit am Modellhubschrauber
notwendigen Größen von 1,0 bis 8,0 mm
Twist drill 1.2 mm Ord.No. 11/96
We supply all required sizes of drills and
taps for the work on your model helicopter. Ord.No. 623
Poxan 30, 10 g
Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)
Schraubensicheruni: Ord. No. 10/ 23
hochfest, grün, 10 ml
Schraubensicheruni: Ord. No. 10/ 24
mielfest, blau, 10 ml
Akvatorspray, 10 ml Ord. No. 10/29
Speedy Combine Pulver, 40 ml Ord. No. 10/124
Reiniger für Sekundenkleber, 20 ml Ord. No. 10/89
Sekundenkleber,schwarz, 20 ml Ord. No. 10/126
Sekundenkleber, 20 ml Ord. No. 10/128
für glasklare Verklebungen
Sekundenkleber dicküssig Ord. No. 10/125
Sekundenkleber dünnüssig Ord. No. 10/127
UHU plus endfest 300, 33 ml Ord. No. 10/27
UHU plus endfest 300, 53 ml Ord. No. 10/3
Mischdüsen Ord. No. 10/5
5 Stück
WELDYX Expert Kleber, 25 ml Ord. No. 10/130
Dosierpistole Ord. No. 10/1
Klebstoe
erforderliches Zubehör
required tools
Ord.No. 1470

Technische Änderungen vorbehalten / Subject to technical changes 4. Oktober 2018
Sehr geehrter Kunde,
der von Ihnen erworbene Bausatz enthält entsprechende Teile zur Erstellung eines funkonsfähigen Flugmodells.
Auf Zusammenbau, Einstellungen und Inbetriebnahme haben wir keinen Einuß und weisen daher noch ausdrücklich darauf hin, daß Ihre individuelle Vorgehens-
weise einzig und allein auf Ihrem Kenntnisstand und Beurteilungsvermögen beruht.
Die Bauplanmappe dient dabei als entsprechende Orienerung, jedoch nicht als maßgeblicher Weg:
Unterschiedliche Vorgehensweisen können zum Ziel führen.
Prüfen Sie vor jedem Bauabschni sorgfälg Ihr Vorhaben und entscheiden Sie eigenverantwortlich über Ihren persönlichen Weg.
Dear customer,
The kit you have purchased contains the components required to build a model aircra which is capable of ying.
We have no inuence over the methods you use to assemble, set up and operate the model, and for this reason we are obliged expressly to point out to you that
the methods you use rely solely on your own knowledge, experience and analycal ability.
The Plan Folder is designed to help you in this undertaking, but it does not represent a unique way of proceeding:
There are more ways than one to reach a parcular desnaon. Before you start each stage of construcon, check carefully what you intend to do, and accept the
responsibility to decide on your own personal method.
Speabile cliente,
la scatola di montaggio da voi acquistata conene le par necessarie per la costruzione di un modello funzionante, in grado di volare.
Per quanto riguarda i metodi per il montaggio, la messa a punto e la messa in funzione noi non abbiamo nessuna inuenza e vogliamo soolineare esplicitamente
che il vostro modo d’agire dipende soltanto dal vostro livello di conoscenza e dalla vostra capacità di valutazione. Le istruzioni di montaggio servono solo
per un migliore orientamento e non rappresentano l’unico modo di procedere: diversi sono i modi di procedere che possono dare l’eeo desiderato.
Prima di realizzare ogni fase di lavoro vericate aentamente il vostro progeo e scegliete in manieraresponsabile il vostro obievo.
Cher Client,
La boîte de construcon que vous avez acquise, comprend tous les composants nécessaires pour la réalisaon d’un modèle d’hélicoptère fonconnel.
Nous n’avons pas d’inuence sur la manière dont vous assemblez, ajustez, et meez en service ces composants. Nous vous informons donc expressément que votre
façon de procéder dépend uniquement et exclusivement de vos connaissances, compétences et jugements. Le cahier de plans sert de guide
d’orientaon, mais ne trace pas un chemin exclusif: Diérentes méthodes d’opéraon peuvent mener au même résultat. Vériez avant chaque stade de
construcon le but à aeindre et choisissez le chemin qui vous semble le plus approprié.
Geachte klant,
De door uw gekochte bouwdoos bevat alle onderdelen om een funconerend vliegmodel te maken. Op het bouwen, afstellen en het in gebruik nemen van uw mo-
del hebben wij geen invloed, en wij wijzen er nadrukkelijk op, dat uw individuele zienswijze alleen op uw kennis en beoordelingsvermogen berust.
De bouwtekening dient daarbij alleen als een oriëntering, echter niet als een dwingend advies. Verschillende bouwconstruces kunnen tot hetzelfde doel leiden.
Test elke bouwfase zorgvuldig, en beslis over uw eigen verantwoordelijkheid m.b.t. het in gebruik nehmen van uw model.
Ord.No. 1470

4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes
Zum Bau empfohlenes Zubehör / Further required components:
Ord.No. 1002/1000 Mechanik
Ord.No. 3323 Elektroantriebsset H145 T2 electric drive set H145 T2
Motor Kontronik Pyro 800/40 + Regler Kontronik Jive Pro 120+HV und
 allebenögtenmechanischenAntriebsteile+Montagematerial
Ord.No. 510/101 Heckabtriebsset Fenestron Mechanik
Ord.No. 147/35 Rotorwelle rotor sha
Ord.No. 68/50 Taumelscheibenmitnehmer swashplate driver
Ord.No. 93/45 10-Bla-Fenestron CFK 10-blade fenestron
Ord.No. 92/76 Fenestrongetriebe fenestron
Ord.No. 704/37 4-Bla-Hauptrotorkopf 4-blade main rotor head
Ord.No. 707 Scale-Rotorkopfabdeckung scale rotor head cover
Ord.No. 404/63 4-Bla-Satz 4-blade set
Ord.No. 70/60-4 Gestänge Set Rotorkopf pushrod set rotor head
Ord.No. 3272 / 3273 / 3274 Bavarian Demon 3X / 3SX / AXON Flugstabilisierungs-Elektronik Flybarless system
Ord.No. 5157 Servo Futaba BLS 452
Ord.No. 998 Fernsteuerzubehör-Set inkl. 5 Servos Futaba BLS 452, Schalter + Zubehör
Ord.No. 5156 Servo JR DS8411
Ord.No. 995 Fernsteuerzubehör-Set inkl. 5 Servos JR DS8411, Schalter + Zubehör
Ord.No. 3206 Empfänger LiPo Akku 2S 3800 mAh
3x LiPo Akku 6S 10.000-12.000 mAh 3x LiPo baery 6S 10.000-12.000 mAh
Scale-Zubehör:
Ord.No. 147/29 Cockpit mit Innenverkleidung Cockpit and inner couver
Ord.No. 147/5 Türbeschlagsatz komple Door ng set
Ord.No. 134/624 Türgrie Door handles x4 1:6
Ord.No. 147/615 Haubenverschluss Quick release latch
Ord.No. 147/62 Stator Stator
Ord.No. 147/601 Hutzenset Air cowls set
Ord.No. 147/56 Paententrage Paent stretcher
Ord.No. 147/605 Lueinlass Air inlet
Ord.No. 147/610 Antennenbügel VOR antenna
Ord.No. 147/611 Heckantenne Tail antenna
Ord.No. 147/612 Antenne Heckausleger Antenna tail boom
Ord.No. 20/35 Turbinenarappe Turbine outlet 42 mm
Ord.No. 1470

1
Technische Änderungen vorbehalten / Subject to technical changes 4. Oktober 2018
Rumpeile
fuselage parts Ord.No. 1470

2
4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes
Ord.No. 11/29
Widia-Trennscheibe
inkl. Aufspanndorn
Ord.No: 11/29
Widia disc cuer
Tür und Scheibenönungen heraustrennen
cut out for doors and windows
Ord.No. 1470
leave 5mm frame to mount
the window
cut out le and right
cut out for windows

3
Technische Änderungen vorbehalten / Subject to technical changes 4. Oktober 2018
vorne und hinten 2x bohren:
Ø3mm, Abstand 80mm
Rumpfmie
fuselage centerline
Ord.No. 11/98 Spiralbohrer 3mm
Ord.No. 11/98 Twist drill 3.0 mm
Landegestell vorbereiten
preparaon for landing gear Ord.No. 1470
drill 3mm holes front and rear
80mm apart centric to the middle
of the fuselage.

4
Beutel 4
Bag 4
4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes
Kufenlandegestell anbringen
mount landing gear
Ord.No. 1470
drill 3mm holes centric on the lan-
ding gear distance between holes
80mm

5
Technische Änderungen vorbehalten / Subject to technical changes 4. Oktober 2018
Ord.No. 623
Poxan 30, 10 g
Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)
Spanten verkleben
Bulkhead assembly Ord.No. 1470
glue wood parts

6
Beutel 6
Bag 6
4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes
Ord.No. 623
Poxan 30, 10 g
Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

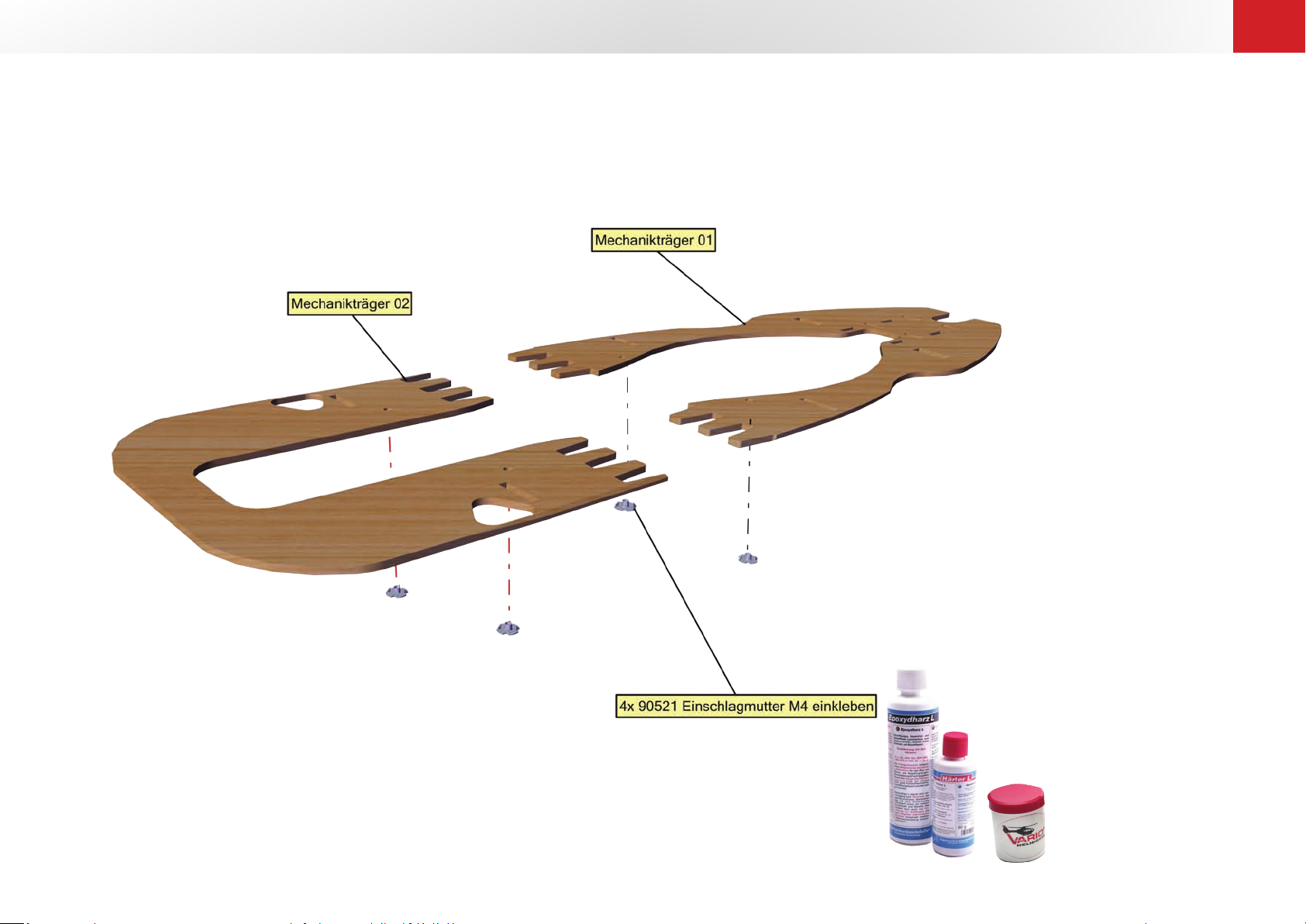

Mechanikträger anfergen
mechanic support
Ord.No. 1470

7
Technische Änderungen vorbehalten / Subject to technical changes 4. Oktober 2018
Mechanikspanten einsetzen
mount mechanic frame Ord.No. 1470
dry t all wood parts
( do not glue yet )

8
4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes

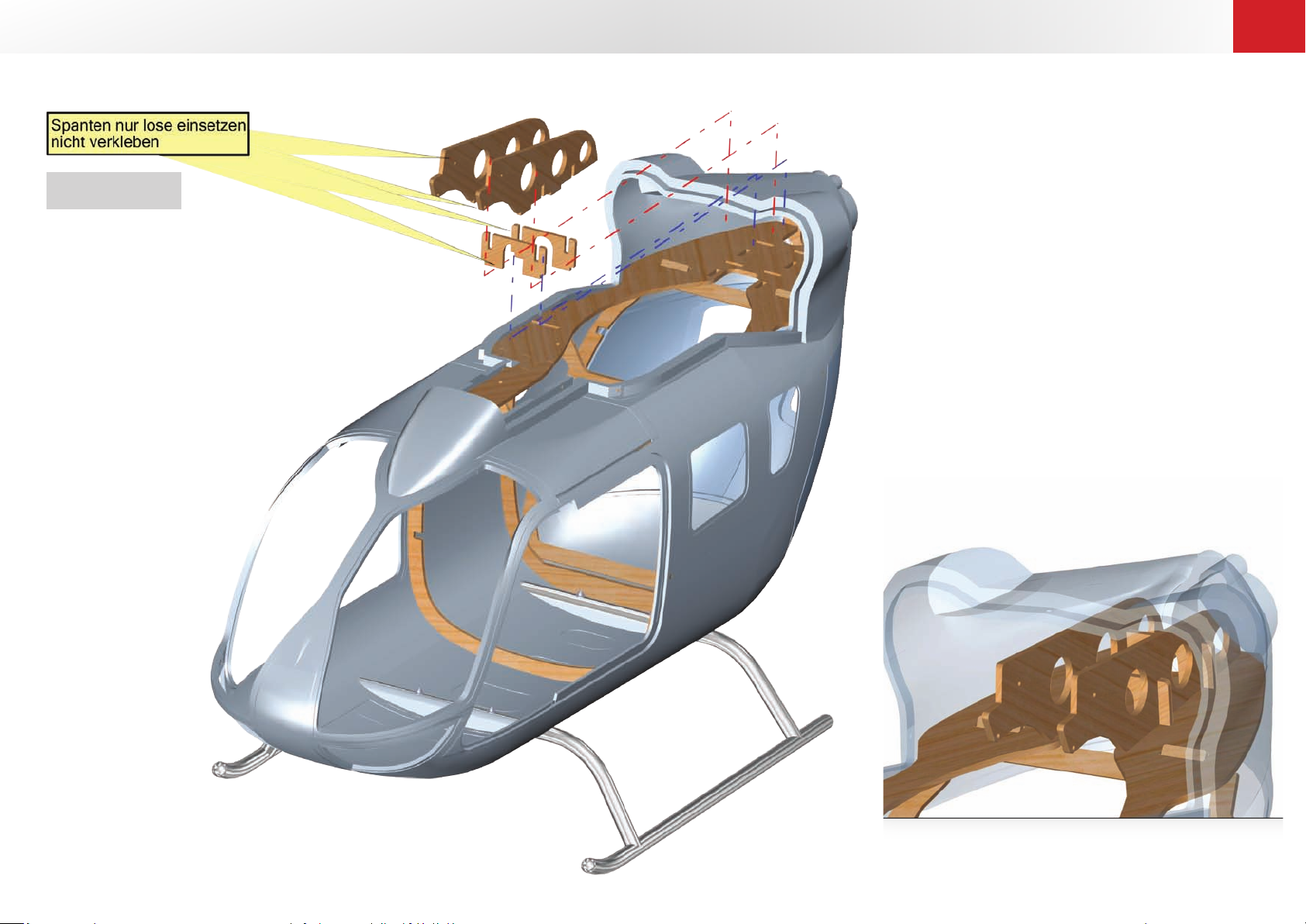

Heckrohrspanten einsetzen
wood parts for tail drive tube
Ord.No. 1470
dry t all wood parts
( do not glue yet )

9
Beutel 9
Bag 9
4. Oktober 2018
Technische Änderungen vorbehalten / Subject to technical changes
Ord.No. 11/98 Spiralbohrer 3mm
Ord.No. 11/98 Twist drill 3.0 mm
Ord.No. 623
Poxan 30, 10 g
Ord.No. 10/123
Hochleistungs-Epoxydharz, 200 g
+ Härter, 80 g (40 Minuten)

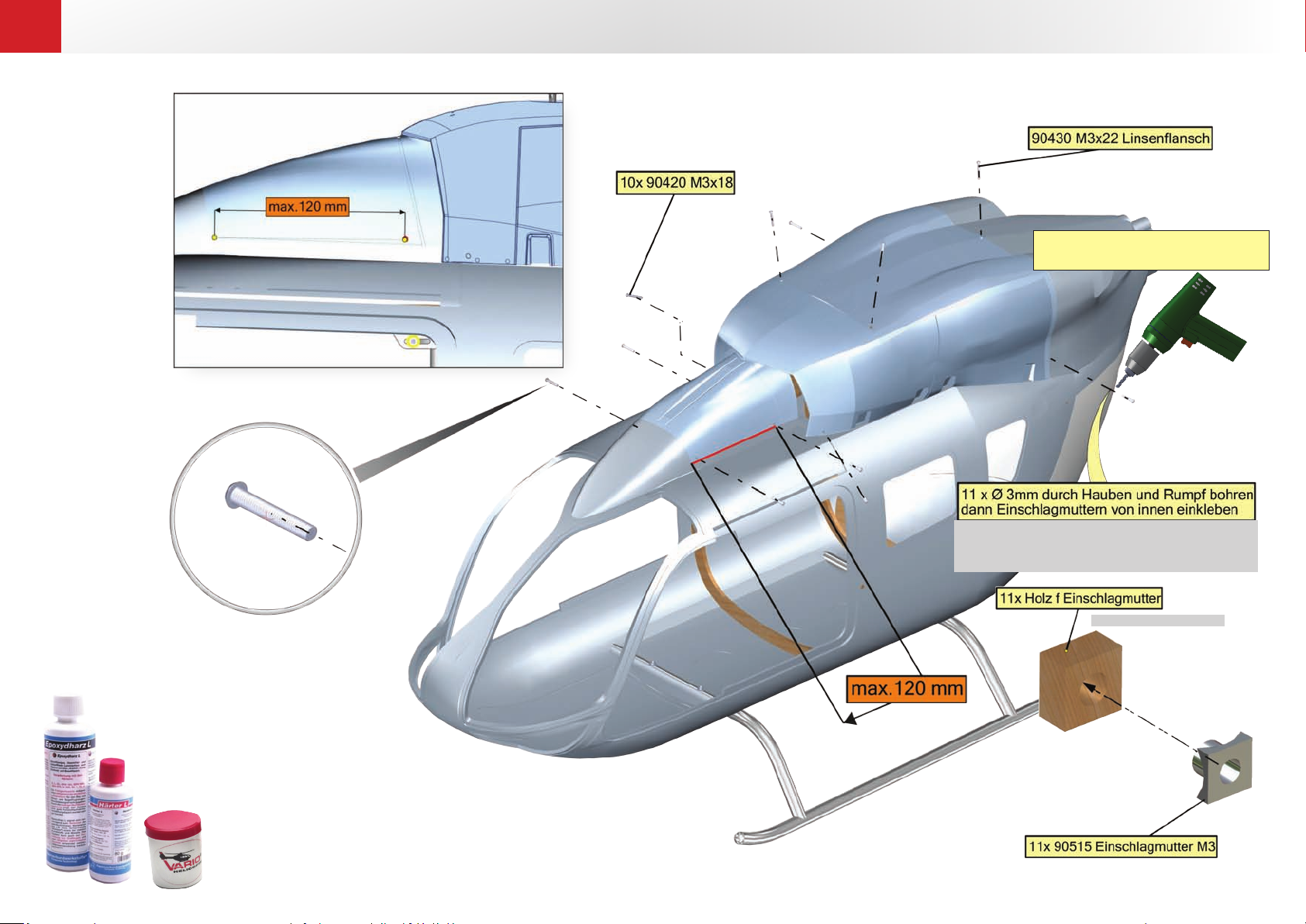

Hauben anbringen
mount cabin top Ord.No. 1470
Drill 11 x Ø 3mm holes through the top mol-
dings and fuselage then mount the capve nuts
on the inside
Wood for capve nut

10
4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes
Mechanik vorbereiten
prepare the mechanics
Ord.No. 1470
from this point you need the
mechanic 1002-1000
remove the le and right side screws

11
Beutel 11
Bag 11
4. Oktober 2018
Technische Änderungen vorbehalten / Subject to technical changes
Mechanik einsetzen
mount the mechanics Ord.No. 1470

12
4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes
Ord.No. 11/64
Lochfräser bis Ø 16 mm
Ord.No. 11/64
Hole cuer up to 16 mm Ø
Bohrung zur Mechanik-Juserung
Haube anpassen
t top canopy
Ord.No. 1470
hole to align the mechanics

13
Technische Änderungen vorbehalten / Subject to technical changes 4. Oktober 2018
Mechanik ausrichten
line up mechanics Ord.No. 1470

14
4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes
Mechanik ausrichten
line up mechanics
Ord.No. 1470
line up mechanics

15
Technische Änderungen vorbehalten / Subject to technical changes 4. Oktober 2018
Mechanikträger
mechanic frame Ord.No. 1470
adjust / line up eve-
rything, but do not glue
the wood parts yet

16
Beutel 16
Bag 16
4. Oktober 2018 Technische Änderungen vorbehalten / Subject to technical changes
m2x12 for mounng the jig
Ord.No.49/12
Fenestron-Montage
fenestron mounng
Ord.No. 1470
remove M2x6 bolts
