Velbus VMB7IN Product information sheet

short user manual - Beknopte gebruikershandleiding - Kurzbedienungsanleitung - Manual del usuario cortoshort user manual - Beknopte gebruikershandleiding - Kurzbedienungsanleitung - Manual del usuario corto
Velbus Home Automation
Choosing Velbus is choosing comfort, safety and energy saving with
the guarantee that your home is ready for the future. All this for a price
barely higher than that of a traditional installation.
Velbus Home Automation
Choosing Velbus is choosing comfort, safety and energy saving with
the guarantee that your home is ready for the future. All this for a price
barely higher than that of a traditional installation.

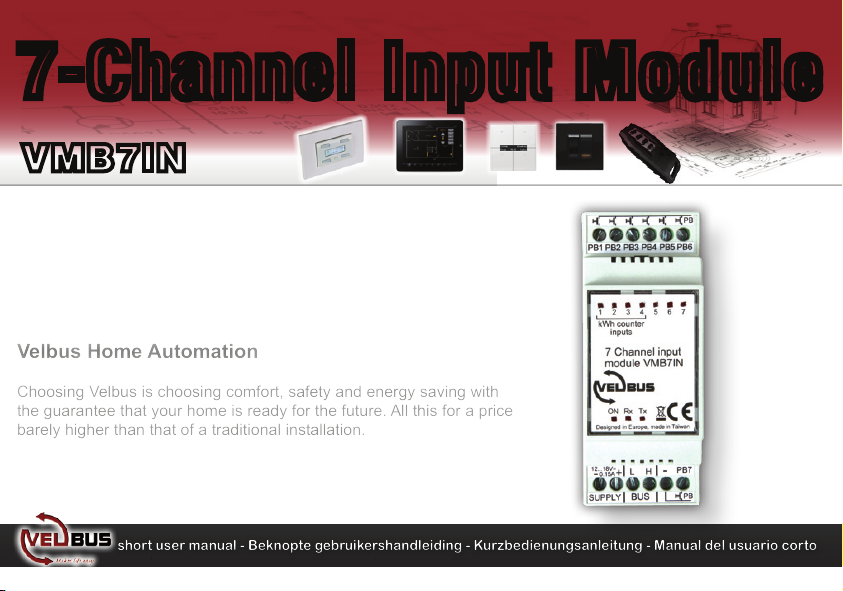

7-Channel Input Module
VMB7IN

- 2 -
- 3 -
1
Push button connections - Drukknop aansluitingen - connexions bouton-poussoir -
Druckknopf-Verbindungen - pulsador de conexiones
10
Manual control - Manuele bediening - Contrôle manuel - manuelle Bedienung - control manual
9
Terminator - Afsluiter - Terminaison - Abschlusswiderstand - Terminación
2
Velbus®power supply - Velbus® voeding - alimentation Velbus®- Velbus®Stromversorgung -
Alimentación Velbus®
5
Power supply LED - voedingsled - Alimentation - Stromversorgungs-LED - Alimentación
6
Velbus
®
receiving LED - Velbus
®
ontvangstled - Réception données Velbus
®
- Velbus
®
Empfangs-LED - Recepción de datos Velbus
®
8
Indication LED - indicatieled - LED d’indication - Anzeige-LED - LED de indicación
7
Velbus®transmission LED - Velbus®zendled - Transfert données Velbus®- Velbus®Sende-LED
- Transmisión de datos Velbus®
4Common input for push buttons/switches - Gemeenschappelijke aansluitklem voor de
drukknoppen/schakelaars - Gemeinsame Anschlussklemme für die Drucktasten/Schalter
- Entrada COM para pulsadores/interruptores
2 3 4
1
3
Velbus®
ON Rx Tx Term
6 7
5
9
10
8
*
*
The rst 4 inputs can be used as counter inputs for connection of a kWh counter, to measure the power consumption - Om het
energieverbruik te meten, kunnen op de eerste 4 ingangen een pulsuitgang van een kWh-teller aangesloten worden - Pour mesurer
la consommation d’énergie, il est possible de connecter une sortie impulsion d’un compteur kWh aux 4 premières entrées
du module - Die 4 ersten Eingänge können als Zählereingänge verwendet werden, um einen kWh-Zähler anzuschließen.
So können Sie den Stromverbrauch messen - Es posible utilizar las 4 primeras entradas como entradas de contador, para
conectar un contador kWh. De esa manera puede medir el consumo.

ENGLISH NEDERLANDS
Features
different reaction times can be set for each•
input: 0, 1, 2 or 3 seconds
multi-channel possibility, each short press •
activates next channel
extended day, week and year timers with •
possible sun (rise/set) synchronisation
connect a kWh counter and monitor your •
energy consumption
Specications
power supply: 12...18 VDC•
consumption: 30 mA standby, 150 mA max.•
250 possible addresses•
Kenmerken
reactietijd instelbaar tussen 0, 1, 2 of 3 sec.•
multikanaalsdrukknop (bij elke druk wordt het•
volgend kanaal geselecteerd)
uitgebreide dag, week- en jaarprogramma •
met eventuele zonsynchronisatie (opgang/
ondergang)
sluit een kWh-teller aan en bekijk uw •
energieverbruik
Specicaties
voeding: 12...18 VDC•
verbruik: in rust 30 mA / max 150 mA•
250 mogelijke adressen•
DEUTSCH ESPAÑOL
Eigenschaften
Reaktionszeit einstellbaar: 0, 1, 2 oder 3 Sekunden•
Mehr-Kanal-Modus: jeder kurzen Tastendruck aktiviert den nächsten Kanal•
viele Tages-, Wochen- und Jahrestimer mit Möglichkeit, um den •
Sonnenaufgang und Sonnenuntergang einzustellen
schließen Sie einen unserer kWh-Zähler an und kontrollieren Sie Ihren •
Energieverbrauch
Technische Daten
Stromversorgung: 12...18 VDC•
Stromverbrauch: 30 mA Standby-Modus, 150 mA max.•
250 mögliche Adressen•
Características
tiempo de reacción ajustable: 0, 1, 2 ó 3 segundos•
modo multicanal: cada presión corta activa el siguiente canal•
muchos temporizadores diarios, semanales, anuales con posibilidad de •
ajustar la puesta y la salida del sol
conecte uno de los contadores kWh y controle su consumo de energía•
Especicaciones
alimentación: 12...18 VDC•
consumo: 30 mA en modo vigila (standby), 150 mA máx.•
250 direcciones posibles•
FRANçAIS
Caractéristiques
délai de réaction réglable entre 0, 1, 2 ou 3 sec.•
bouton-poussoir multicanaux (à chaque appui, le •
canal suivant est sélectionné)
vaste programmation journalière, hebdomadaire et •
annuelle avec synchronisation solaire éventuelle
(lever/coucher)
raccordez un compteur kWh et surveillez votre •
consommation énergie
Spécications
alimentation: 12...18 VCC•
consommation: 30 mA au repos, max 150 mA•
250 adresses possibles•
- 2 -
- 3 -

CONNECTION - AANSLUITING
- CONNEXION - ANSCHLUSS -
CONEXIÓN
Make sure the contacts to be connected are not live and are not
connected to the mains.
Verzeker u ervan dat de aan te sluiten contacten spanningsloos
zijn en zeker niet in verbinding staan met de netspanning
Assurez-vous que les contacts à connecter soient mis hors tension
et qu’ils ne soient pas connectés au réseau électrique.
Vergewissern Sie sich, dass die anzuschließenden Kontakte
spannungslos sind und nicht an die Netzspannung angeschlossen
sind.
Asegúrese de que los contactos que quiere conectar estén
desconectados y no estén conectados a la red eléctrica.
- 4 -
- 5 -
H
L
+
-
BUS
12 ... 18VDC
H
L
+
-
BUS
12 ... 18VDC

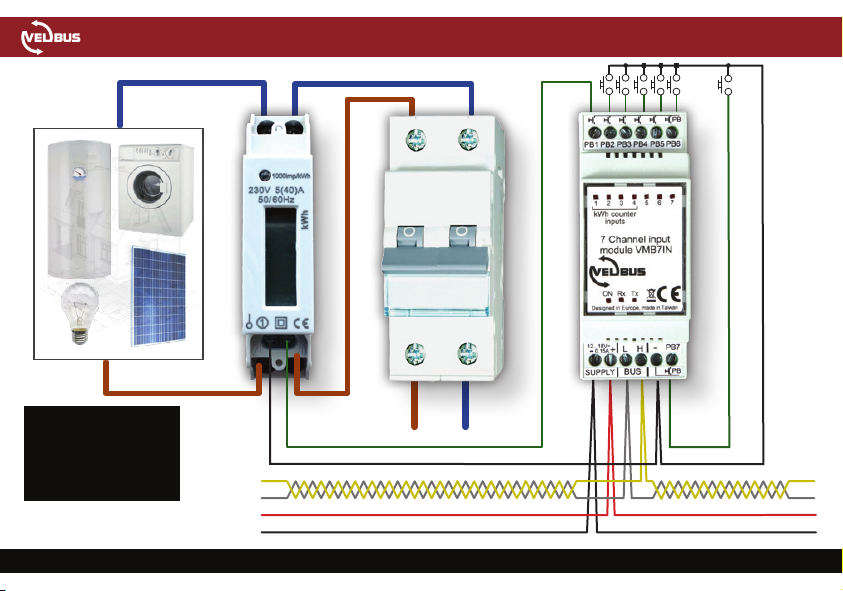

With KWh counter
Met KWh teller
Avec compteur kWh
Mit kWh Zähler
Con módulo de kWh
- 4 -
- 5 -
H
L
+
-
BUS
12 ... 18VDC
NL
NN
L
L

USE - GEBRUIK - USAGE - GEBRAUCH - USO
To all push buttons actions can be attributed to control relay channels
e.g. switch them on or off, dim lights, open or close window shutters and
so on … Conguration can only be done through the Velbuslink software.
Aan al de drukknoppen kunnen er acties toegekend worden om relais-
kanalen in of uit te schakelen, lichten te dimmen, rolluiken te openen of
te sluiten, enz. De conguratie hiervan kan enkel via het Velbuslinkpro-
gramma gebeuren.
Les bouton pouissoirs sont programmables avec des fonctions telles que
l’activation ou la désactivation d’un canal relais, la variation d’intensité
d’un point d’éclairage, l’ouverture ou la fermeture d’un volet, etc. Ces
fonctions sont uniquement congurables depuis le logiciel Velbuslink.
Den drückknopfe können Aktionen zugeteilt werden, um Relaiskanäle
ein- oder auszuschalten, die Beleuchtung zu dimmen, Rollladen zu
öffnen oder zu schließen, usw. Das Modul kann nur über das Velbuslink-
Programm konguriert werden.
Los canales aceptan acciones que permiten controlar los canales relé, la
iluminación, las persianas, etc. Sólo es
posible congurar el módulo con el software Velbuslink.
- 6 -
- 7 -

OPMERKING TIJDENS HET GEBRUIK:
Doorgaans kunnen er slechts 2 ‘TERM’ terminators gebruikt
worden in een volledige Velbus®-installatie.
Gewoonlijk is er een terminator in de module
binnenin de verdeelkast en één in de module die
zich bevindt op het eind van de langste kabel.
Verwijder de terminator in alle andere modules.
REMARK WHEN USING :
Normally only 2 ‘TERM’ terminators must be used in a
complete Velbus® installation.
Usually there is a terminator in the module inside the
distribution box and one in the module at the end of
the longest cable.
On all other modules, the terminator must be
removed.
BEMERKUNG WÄHREND DER ANWENDUNG:
Es können normalerweise nur 2 ‘TERM’-Terminatoren
in einer kompletten Velbus®-Installation verwendet
werden.
Normalerweise haben sowohl das Modul innerhalb
des Verteilerkastens, als auch das Modul am Ende
des längsten Kabels einen Abschlusswiderstand.
Entfernen Sie den Terminator in allen anderen Modulen.
REMARQUE PENDANT L’UTILISATION:
Généralement, une installation Velbus® ne peut
comporter que 2 cavaliers TERM.
Généralement, une terminaison est intégrée dans le
module à l’intérieur de la boîte de distribution et une
dans le module à l’extrémité du câble le plus long.
Retirez le cavalier dans tous les autres modules.
OBSERVACIÓN DURANTE EL USO:
Generalmente, se puede utilizar sólo 2 jumpers TERM en una instalación Velbus®. Normalmente, el módulo en la caja de
distribución y el módulo del extremo del cable más largo están equipados con una terminación.
Saque el puente de cualquier otro módulo.
- 6 -
- 7 -

Modications and typographical errors reserved - © Velleman nv. HVMB7IN - 2013 - ED1
  
