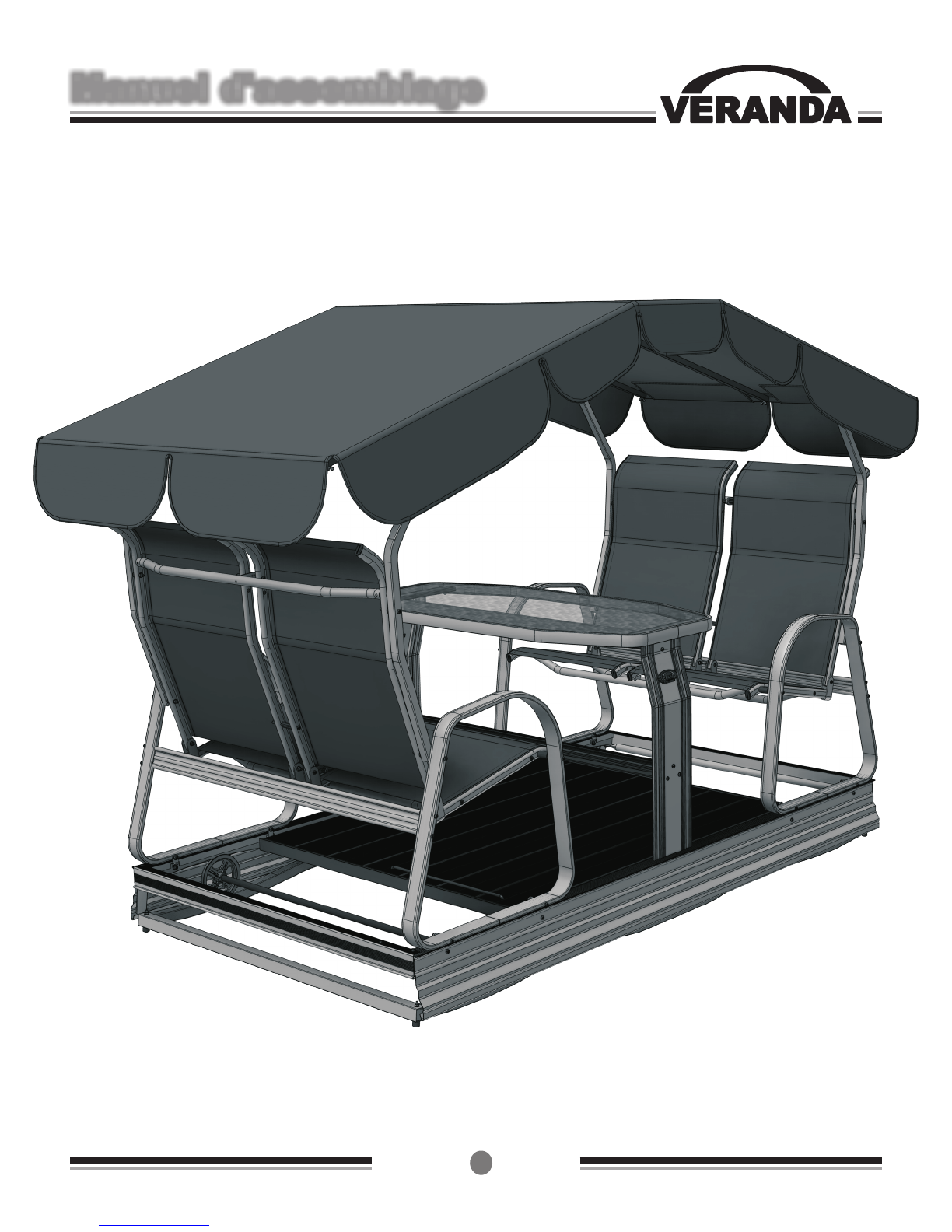

Veranda 294P User manual

294P294P
ASSEMBLY MANUAL
Manuel d'assemblageManuel d'assemblage
DD
REVISION 14-08-14

Étape 1Étape 1
STEP
Page 1
** Code couleur - Color code
VFN025A150VFN025A150
BUT001BUT001
394-151-NR394-151-NR
394-152-NR394-152-NR
VMN025A150VMN025A150
VMN025A150VMN025A150
394-154-NR394-154-NR
2347-630-**2347-630-**
2347-155-NR2347-155-NR

Étape 2Étape 2
STEP
Page 2
** Code couleur - Color code
BCN025C100BCN025C100
2347-800-**2347-800-**
ECJ025CECJ025C
2347-154-NR2347-154-NR
ECJ025CECJ025C
2347-154-NR2347-154-NR

294-800-**294-800-**
Étape 3Étape 3
STEP
Page 3
** Code couleur - Color code
3a3a
3b3b
3a
Tournez & serrezTournez & serrez
Turn and screw itTurn and screw it
3b
BHJ025A250BHJ025A250
BHJ025A250BHJ025A250
x2
x8

294-700-**294-700-**
294-500-NR294-500-NR
0075-900-**0075-900-**
Étape 4Étape 4
STEP
Page 4
** Code couleur - Color code
x8
x4
4b4b
4a4a
8390-010-**8390-010-**
VMN025A300VMN025A300 8390-010-**8390-010-**
4b
VMN025C250VMN025C250
EBJ025CEBJ025C
4a
ATTENTION! - NOTICE!ATTENTION! - NOTICE!
Vissez fermement - Screw it firmlyVissez fermement - Screw it firmly

4230-***-**4230-***-**
204-015-**204-015-**
Étape 5Étape 5
STEP
Page 5
*** Code textile - Fabric code
** Code couleur - Color code
x4
5a5a
5b5b
5c5c
5c
5a 5b
ESP025125NRESP025125NR
ECJ025CECJ025C
VMN025C450VMN025C450
VMN025C450VMN025C450
ESP025025NRESP025025NR
ECJ025CECJ025C
VMN025C225VMN025C225
ESP025025NRESP025025NR
ECJ025CECJ025C

Étape 6Étape 6
STEP
Page 6
** Code couleur - Color code
202-001-NR202-001-NR
193-013-NR193-013-NR
193-013-NR193-013-NR
202-001-NR202-001-NR
202-001-NR202-001-NR
202-001-NR202-001-NR
202-001-NR202-001-NR
202-001-NR202-001-NR
x3
202-001-NR202-001-NR
202-001-NR202-001-NR
202-002-NR202-002-NR
193-013-NR193-013-NR
VMN025C125VMN025C125
ECJ025CECJ025C

Étape 7Étape 7
STEP
Page 7
*** Code textile - Fabric code
** Code couleur - Color code
91-***91-***
11a11a
11b11b
x6
EPJ025CEPJ025C
202-003-NR202-003-NR
202-001-NR202-001-NR
BCN025C125BCN025C125
11b
x2
202-001-NR202-001-NR
202-003-NR202-003-NR
91-***91-***
11a

Approx. 19 3/4"Approx. 19 3/4"
Approx. 50cmApprox. 50cm
Étape 8Étape 8
STEP
Page 8
** Code couleur - Color code
EBJ025CEBJ025C VMN025C250VMN025C250
202-001-NR202-001-NR
204-018-NR204-018-NR
x4
204-015-**204-015-**

294P
Liste de pièces - Parts listListe de pièces - Parts list
Page 9
*** Code textile - Fabric code
** Code couleur - Color code
Item No. Description française English description Qté/Qty
0075-900-** Bras fermé Closed arm 4
193-013-NR Plat de toit 44 1/2" Roof flat 44 1/2" 2
202-001-NR Demi-arche de toit Alf roof arch 6
202-002-NR Union de toit 14 1/2" Roof union 14 1/2" 3
202-003-NR Angle de toit 44 1/2" Roof angle 44 1/2" 2
204-015-** Poteau de toit Roof tubing 4
204-018-NR Attache coulissante Sliding attachement 4
2347-154-NR Crochet de table Table claw 4
2347-155-NR Renfort d'appui-pieds Footrest plate 2
2347-630-** Patte de table assemblée Table leg assembly 2
2347-800-** Dessus de table 23" x 47" Table top 23" x 47" 1
294-500-NR Roues et essieu assemblées Wheels and axle assembly 2
294-700-** Base inférieure assemblée Lower base assembly 1
294-800-** Base supérieure assemblée Upper base assembly 1
394-151-NR Appui-pieds 44 3/4" Footrest 44 3/4" 1
394-152-NR Traverse centrale 42" Central crossbar 42" 1
394-154-NR Traverse de patte 16 1/2" Leg crossbar 16 1/2" 2
4230-***-** Dossier double pliant Double folded seat 2
8390-010-** Barreau double 43 1/4" Double rung 43 1/4" 2
91-*** Toile de toit Roof canvas 1
BCN025C100 Boulon de carrosserie 1/4-20 x 1" Carriage bolt 1/4-20 x 1" 4
BCN025C125 Boulon de carrosserie 1/4-20 x 1 1/4" Carriage bolt 1/4-20 x 1 1/4" 6
BHJ025A250 Boulon hexagonal #14 Type-A x 2 1/2" Hexagonal bolt #14 Type-A x 2 1/2" 4
BUT001 Butoir 1/4" Bumper 1/4" 4
EBJ025C Écrou de blocage 1/4-20 Lock nut 1/4-20 12
ECJ025C Écrou hexagonal 1/4-20 Hexagon nut 1/4-20 28
EPJ025C Écrou papillion 1/4-20 Wing nut 1/4-20 6
ESP025025NR Espaceur 1/4" ID x 1/4" Long Spacer 1/4" ID x 1/4" Long 8
ESP025125NR Espaceur 1/4" ID x 1 1/4" Long Spacer 1/4" ID x 1 1/4" Long 4
VFN025A150 Vis fraisé #14 Type-A x 1 1/2" Countersunk Type-A x 1 1/2" 4
VMN025A150 Vis mécanique #14 Type-A x 1 1/2" Machine screw #14 Type-A x 1 1/2" 10
VMN025A300 Vis mécanique #14 Type-A x 3" Machine screw #14 Type-A x 3" 8
VMN025C125 Vis mécanique 1/4-20 x 1 1/4" Machine screw 1/4-20 x 1 1/4" 12
VMN025C225 Vis mécanique 1/4-20 x 2 1/4" Machine screw 1/4-20 x 2 1/4" 4
VMN025C250 Vis mécanique 1/4-20 x 2 1/2" Machine screw 1/4-20 x 2 1/2" 12
VMN025C450 Vis mécanique 1/4-20 x 4 1/2" Machine screw 1/4-20 x 4 1/2" 8

Code collection - Collection codeCode collection - Collection code
Page 10
** Code couleur - Color code
Élantra
7075-900-**7075-900-**
EL
Saint Laurent
7175-900-**7175-900-**
SL
294P
Liste d'options - Options listListe d'options - Options list
15-K15-K Support hivernalSupport hivernal Winter supportWinter support
17011701 Bâche hivernaleBâche hivernale Winter coverWinter cover
08-**08-** Nappe de vinyleNappe de vinyle TableclothTablecloth
AM294-**AM294-** Abri moustiquaireAbri moustiquaire Mosquito shelterMosquito shelter
Description française English descriptionItem No.
CM294-NRCM294-NR Contour moustiquaireContour moustiquaire Mosquito sidesMosquito sides

294P_REV_D_14-08-14_MANUEL - MC
**294P***-**
Code Textile - Fabric code
Code couleur - Color code
Code Collection - Collection Code
Modèle - Model
