D100 30° - Additions to manual D100
1 Product description (refer to manual D100 paragraph 1)
1.1 Technical specifications (add to manual D100 paragraph 1.2)
Technical terms below are valid for the wheelchair in standard settings. If other footrests /
armrests or other accessories are used, the tabulated values will change.
Make
V
ermeiren
Address
V
ermeirenplein 1/15, B-2920 Kalmthout
Type Manual wheelchai
r
Model D100 30°
Maximum occupant mass 130 kg
Description Dimensions
Effective seat width 380 mm 400 mm 420 mm 440 mm 460 mm 480 mm 500 mm 520 mm
Overall width (depends on the seat
width) 580 mm 600 mm 620 mm 640 mm 660 mm 680 mm 700 mm 720 mm
Description Dimensions Min. Dimensions Max.
Overall length with legrest 1010 mm
Folded length 1010 mm
Folded width 300 mm
Folded height 880 mm 940 mm
Total mass 18 kg
Mass of heaviest part 10,5 kg
Static stability downhill 16° (in standard configuration)
Static stability uphill 9,5° (measured with anti-tipping, place axle block backwards)
Static stability sideways 20° (in standard configuration)
Maximum safe slope 12°
Obstacle climbing 60 mm
Seat plane angle 5°
Effective seat depth 430 mm
Seat surface height at front edge 470 mm 530 mm
Backrest angle 5° 35°
Backrest height 420 mm
Distance between footrest and seat 385 mm 455 mm
Angle between seat and footrest 8°
Distance between armpad and seat 220 mm 240 mm
Front location of armpad structure 410 mm
Handrim diameter 535 mm
Horizontal location of axle
(deflection) 37 mm
Minimum turning radius 1500 mm
Diameter PU Rear wheels 22" 24"
Diameter PU steering wheels 200 mm
Storage and use temperature + 5 °C + 41 °C
Storage and use humidity 30% 70%
We reserve the right to introduce technical changes. Measurement tolerance ± 15 mm / 1,5 kg
/
°
Table 1: Technical specifications D100 30°

D100 30°
2014-10
Page2
1.2 Drawing (change paragraph 1.3 manual D100)
1.3 Accessories (add to manual D100 paragraph 1.4)
The following accessories are available for the D100 30°:
Drum brakes (B74)
1.4 Explanation of symbols (add to manual D100 paragraph 1.6)
2 Use (refer to manual D100 paragraph 2)
2.1 Backrest inclination (add to manual D100)
LWARNING: Risk of tipping over – Be aware that the stability decreases when the
backrest is adjusted backwards.
LWARNING: Risk of injury – Apply the parking brakes before adjusting the
backrest.
L CAUTION: Chance of pinching – Do not place your fingers, clothes between the
adjustment mechanism.
With the model D100 30° it is possible to set the backrest backwards with a maximum
inclination of 30° (4 different positions: steps 10°). Be sure that the patient sits in the chair
when the attendant shall perform the back adjusting and that the wheelchair does not tip
over.
Not crash-tested

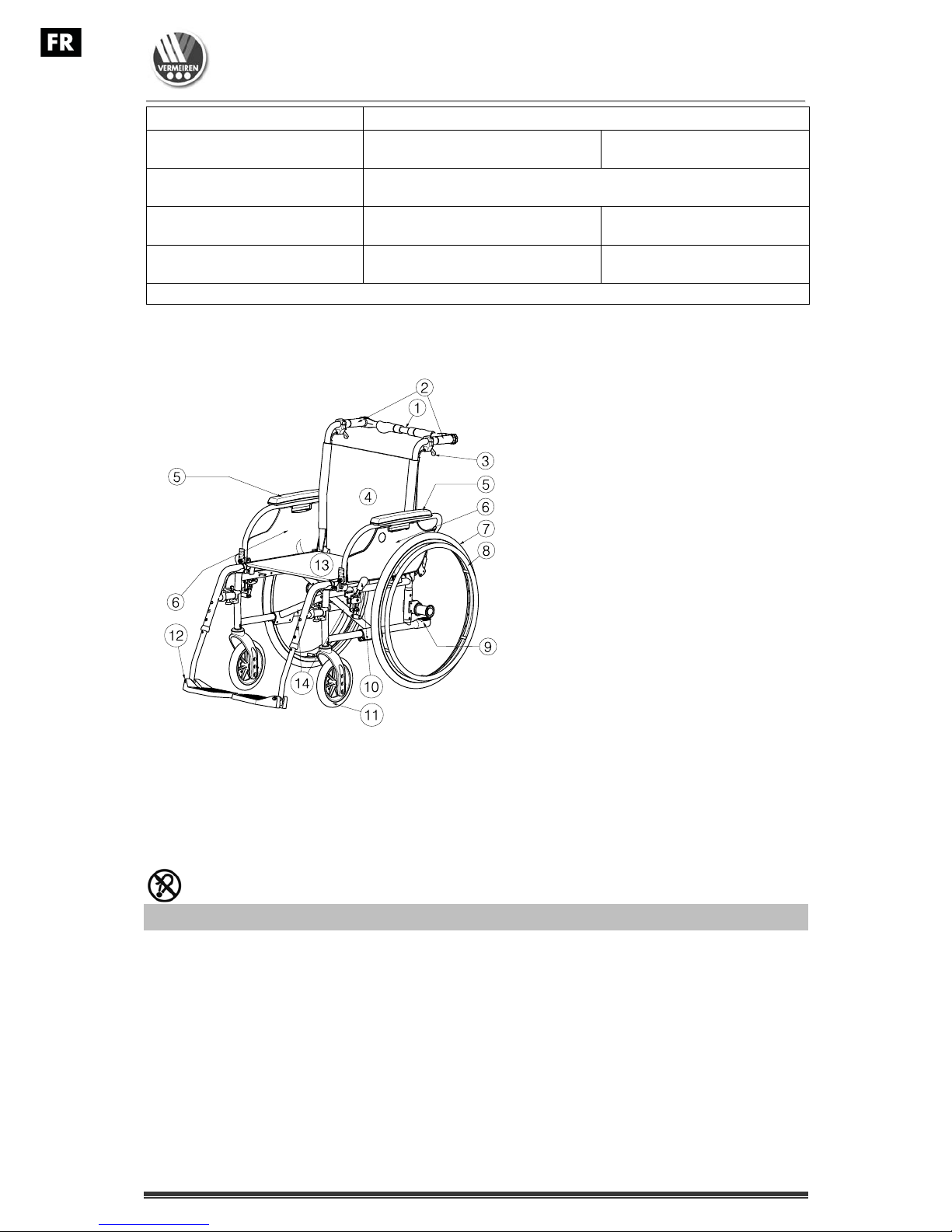

1 = Pushbar
2 = Handgrips
3 = Lever back inclination
4 = Backrest
5 = Armpads
6 = Armrests
7 = Driving wheels (rear
wheels)
8 = Handrims
9 = Tip cap
10 = Brakes
11 = Steering wheels (front
wheels)
12 = Footrests
13 = Seat
14 = Cross

D100 30°
2014-10
Page3

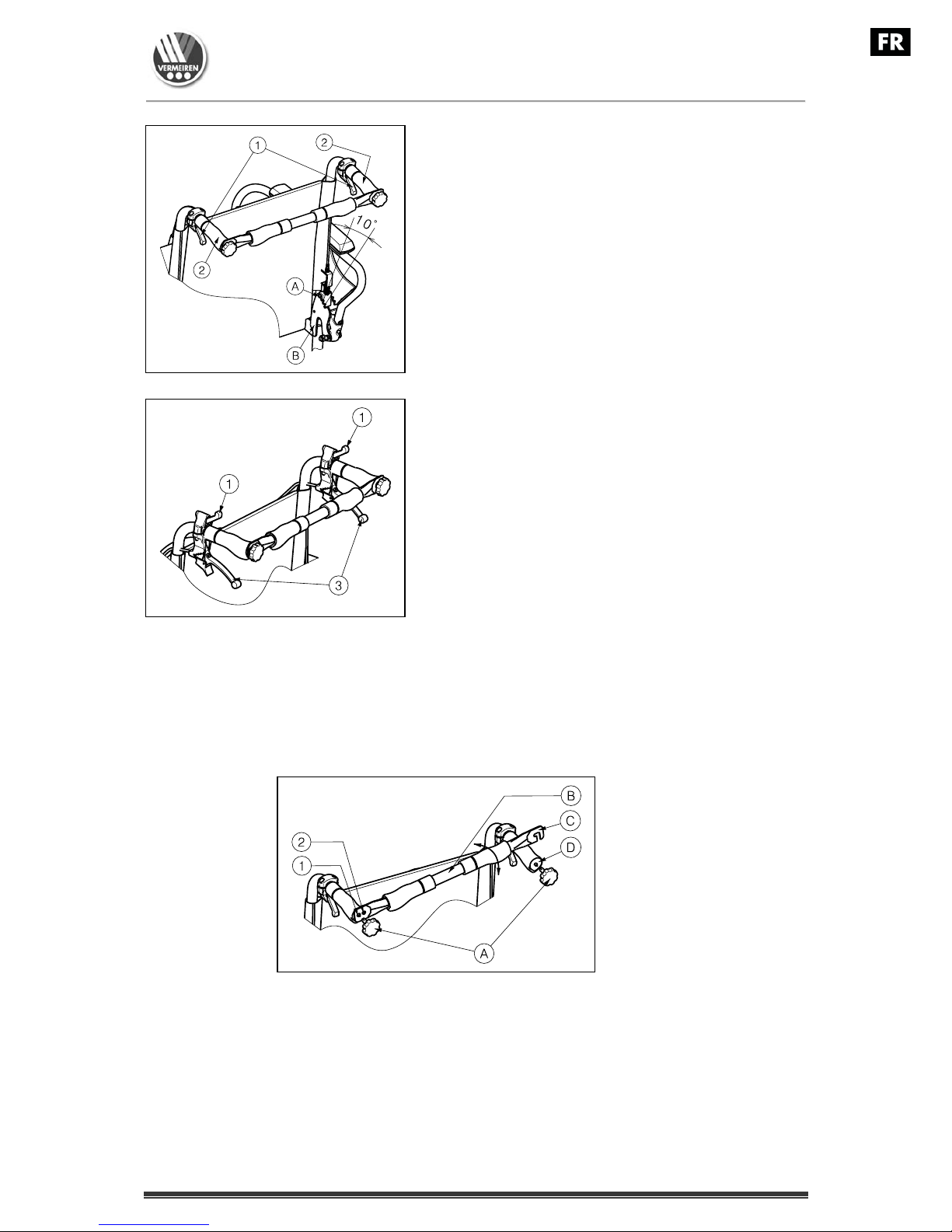

1. Pull lever on both sides towards the
handgrip to adjust the backrest.
2. The pin Ⓐcomes out the groove of the toothed
plate Ⓑ.
3. Pull both back tubes backwards continuously
to the desired position (4 different positions: 5°
- 15° - 25° - 35°).
4. Check that the pin Ⓐis well fixed in the groove
of the toothed plate Ⓑ.
If your wheelchair features drum brakes, the levers
are used as brakes.
2.2 Mounting or removing of pushbar (add to manual D100)
LWARNING: Risk of injury - Make sure that the starknobs Ⓐare tightened.
LWARNING: Risk of injury - When equipped with the pushbar, the pushbar shall
always be mounted (→to increase the stability of the backrest).
The mounting of the pushbar Ⓑis done as follows:
1. Mount the pushbar Ⓑwith the starknob Ⓐin the left handgrip.
2. Swing the pushbar Ⓑto the right.
3. Mount hook Ⓒover the right handgrip Ⓓas shown on the drawing. Use holes or to
adjust the tension of the backrest.
To take off the pushbar:
1. Loosen the starknob Ⓐon the right handgrip.
2. Remove hook Ⓒfrom the right handgrip Ⓓ.

D100 30°
2014-10
Page4

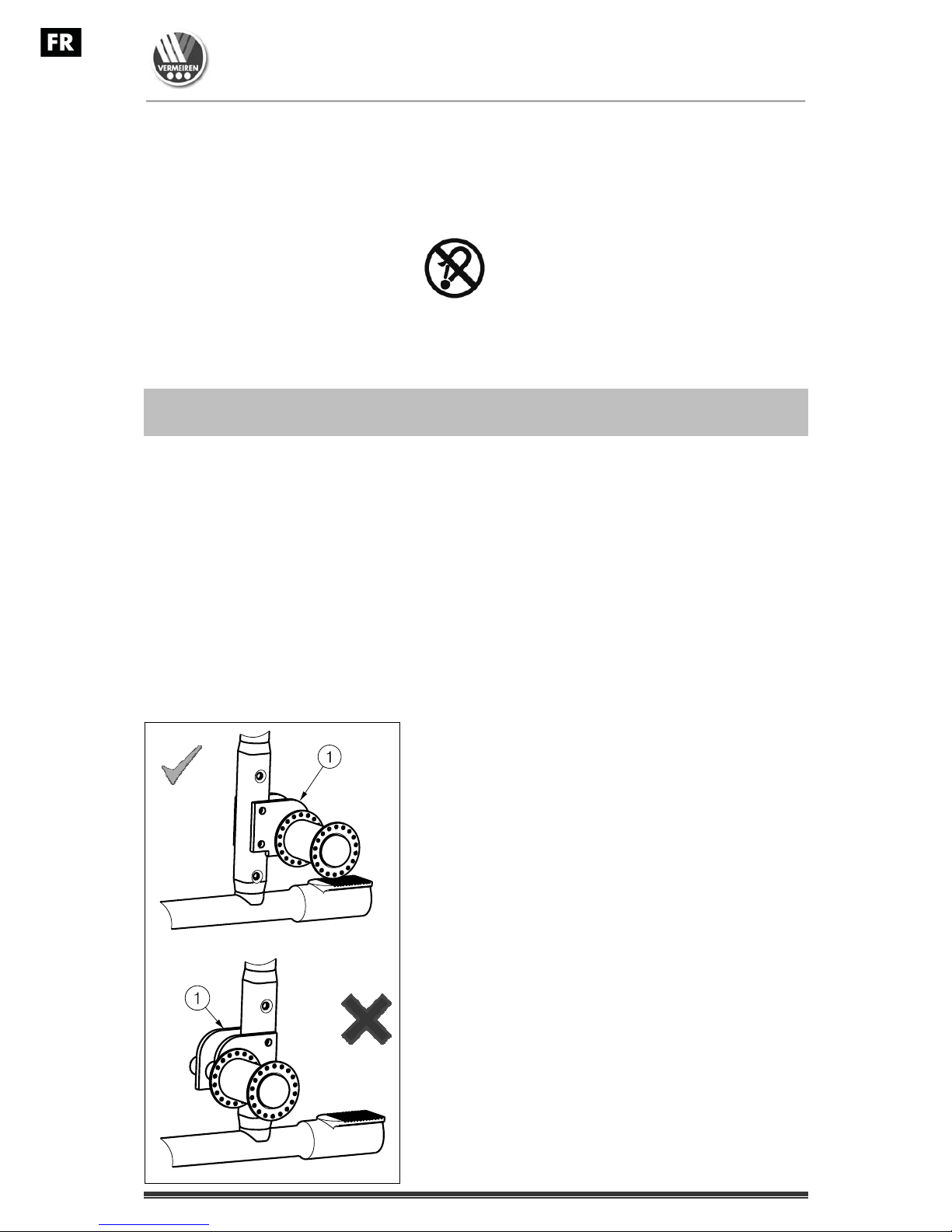

2.3 Transport in the car (add to manual D100 paragraph 2.14)
LDANGER: Risk of injury – The wheelchair is not suited for use as a seat in a
motor vehicle.
Never use your wheelchair as a seat in an automobile or other vehicle. The wheelchair shall
be marked with following symbol.
2.4 Use of the wheelchair as seat in a motor vehicle (remove paragraph
2.15)
3 Installation and adjustment (refer to manual D100 paragraph 3)
3.1 Manner of delivery (add to manual D100 paragraph 3.2)
The Vermeiren D100 30° shall be delivered with:
1 frame with armrests, rear and front wheels (standard delivery
seat height: 500 mm, seat angle: 5°)
1 pair footrests
Back adjusting mechanism
Tools
Manual
Accessories
3.2 Adjusting the stability and the maneuverability (add to manual
D100)
Place axle block in most
backwards position.

D100 30°
2014-10
