VERTO 50G490 User manual

50G490
V.1017
PL
KOSA SPALINOWA
GB
PETROL GRASS CUTTER
DE
MOTORSENSE
RU
БЕНЗОТРИММЕР
UA
КОСАРКА БЕНЗИНОВА
HU
MOTOROS FŰKASZA
RO
MOTOCOASA PE BENZINA
CZ
BENZÍNOVÁ KOSA
SK
BENZÍNOVÁ KOSA
SI
MOTORNA KOSA
LT
TRIMERIS
LV
BENZĪNA TRIMERIS
EE
BENSIINIMOOTORIGA TRIMMER
BG
МОТОРНА КОСА
HR
BENZINSKA KOSILICA
SR
KOSA SA UNUTRAŠNJIM SAGOREVANJEM
GR
ΧΛΟΟΚΟΠΤΙΚΟ ΒΕΝΖΙΝΟΚΙΝΗΤΟ
ES
MOTOGUADAÑA
IT
DECESPUGLIATORE A SCOPPIO

2

3
PL
INSTRUKCJA OBSŁUGI................................... 6
GB
INSTRUCTION MANUAL ................................. 12
DE
BETRIEBSANLEITUNG................................... 16
RU
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ...................... 21
UA
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ ........................... 26
HU
HASZNÁLATI UTASÍTÁS .................................. 31
RO
INSTRUCTIUNI DE DESERVIRE ........................... 36
CZ
INSTRUKCE K OBSLUZE.................................. 41
SK
NÁVOD NA OBSLUHU.................................... 45
SI
NAVODILA ZA UPORABO ................................ 50
LT
APTARNAVIMO INSTRUKCIJA ............................ 55
LV
LIETOŠANAS INSTRUKCIJA............................... 59
EE
KASUTUSJUHEND ...................................... 64
BG
ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ ......................... 68
HR
UPUTE ZA UPOTREBU ................................... 73
SR
UPUTSTVO ZA UPOTREBU ............................... 78
GR
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ...................................... 83
ES
INSTRUCCIONES DE USO................................. 88
IT
UPUTE ZA UPOTREBU ................................... 93

4
1
2
3
6
7
4
5
8
10
11
12
13
9
A
14
B
15
16
C
18

5
D
21
20
19
21
E
23
22
F
24
25
26
G
28
30
29
H
31
I
32
J
33
K
34
35
L
36
M
37
N
39
O
42
41

6
INSTRUKCJA ORYGINALNA (OBSŁUGI)
KOSA SPALINOWA
50G490
UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA URZĄDZENIA
NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ
JĄ DO DALSZEGO WYKORZYSTANIA.
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA
WARUNKI BEZPIECZEŃSTWA DLA KOSY SPALINOWEJ
OSTRZEŻENIE!
Podczas używania kosy spalinowej należy przestrzegać
przepisów bezpieczeństwa. Dla bezpieczeństwa własnego i osób
postronnych prosi się o przeczytanie niniejszej instrukcji przed
rozpoczęciem pracy. Prosi się o zachowanie instrukcji w celu
późniejszego wykorzystania.
OSTRZEŻENIE!
• Kosę spalinową można powierzać wyłącznie osobom
dorosłym, które wiedzą jak się nią posługiwać.
• Udostępniając kosę spalinową należy udostępniać także
niniejszą instrukcję obsługi.
• Osobom niezaznajomionym z tekstem instrukcji nie wolno
posługiwać się kosą spalinową.
• Użytkownik ponosi całkowite ryzyko innego wykorzystania
kosy spalinowej, mając świadomość, że może ona być
niebezpieczna.
• Producent nie ponosi odpowiedzialności za szkody wynikłe z
niewłaściwego użytkowania kosy spalinowej.
• Po wyłączeniu silnika element tnący jeszcze się obraca.
• Nie pozwalaj obsługiwać kosy spalinowej dzieciom oraz
osobom niezapoznanym z instrukcją obsługi.
• Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta
domowe są w pobliżu.
PAMIĘTAJ
Operator lub użytkownik jest odpowiedzialny za wypadki lub
występujące zagrożenia wobec innych osób lub otoczenia.
PRZYGOTOWANIE
•Podczas koszenia zawsze noś solidne obuwie, długie spodnie.
•Zawsze stosuj środki ochrony osobistej jak okulary ochronne,
ochronniki słuchu.
•Sprawdź dokładnie teren, w którym będziesz pracować i
usuń wszystkie przedmioty, które mogą być odrzucone przez
obracający się element tnący np. kamienie, gałęzie, butelki itp. lub,
które mogłyby uwięznąć w urządzeniu np. druty, sznurki.
•Przed użyciem zawsze sprawdź, czy element tnący nie jest
uszkodzony.
•Trzymaj oburącz kosę spalinową tak, aby oś głowicy była
prostopadła do podłoża.
•Dbaj o środowisko: uważaj żeby nie doszło do wycieku paliwa.
•Uruchamiając kosę stój, co najmniej 3metry od miejsca, gdzie
uzupełniane było paliwo.
•Nie uzupełniaj paliwa w zamkniętych pomieszczeniach.
UŻYTKOWANIE
•Napełnianie zbiornika paliwa należy wykonywać przy wyłączonym
silniku i po jego ostygnięciu, gdyż istnieje ryzyko rozlania i
zapalenia się paliwa od gorących elementów kosy.
•Nie wlewaj paliwa poza poziom maksymalny zbiornika. Po
napełnieniu upewnij się, że korek wlewu paliwa jest dokładnie
dokręcony.
PL
•Jeżeli stwierdzono nieszczelności lub wyciek paliwa to nie należy
uruchamiać silnika gdyż grozi to pożarem.
•W czasie pracy kosa spalinowa znacznie się nagrzewa, należy być
ostrożnym i nie dotykać nieosłoniętymi częściami ciała gorących
elementów silnika.
•Pracując kosą zachowaj odległość minimum 15metrów od osób
trzecich.
•Koś tylko przy świetle dziennym lub przy dobrym oświetleniu
sztucznym.
•Unikaj koszenia mokrej trawy.
•Nie obsługuj kosy w sandałach lub boso.
•Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.
•Chodź, nigdy nie biegaj.
•Koś zawsze w poprzek zbocza, nigdy w górę lub w dół.
•Zachowaj szczególną ostrożność przy zmianie kierunku koszenia.
•Przenosząc kosę spalinową wyłącz silnik.
•Podczas transportu kosy spalinowej zbiornik paliwa musi być
pusty.
•Wyłącz napęd, jeżeli kosa spalinowa ma być przechylana podczas
przemieszczania i gdy jest transportowana do miejsca koszenia i
z powrotem.
•Nie używaj, kosy spalinowej z uszkodzonymi osłonami,
obudowami lub bez dołączonych osłon.
•Nigdy nie wolno mocować elementów tnących niezgodnych z
zaleceniem producenta.
•Włącz silnik zgodnie z instrukcją, zwracając uwagę czy stopy są z
dala od elementu tnącego.
•Zachowaj ostrożność, aby nie skaleczyć się o ostrze do przycinania
długości żyłki.
•Upewnij się, że otwory wentylacyjne są wolne od zanieczyszczeń.
•Nie trzymaj rąk i stóp w pobliżu obracających się części ruchomych.
•Napraw powinny dokonywać tylko osoby uprawnione.
•Należy stosować tylko zalecane przez wytwórcę części zamienne.
•Jeśli pojawią się objawy zmęczenia, należy natychmiast zaprzestać
pracy.
•Pracując kosą, uchwyty zawsze trzymaj obiema rękami.
•Gorącej kosy nigdy nie kładź na suchej trawie.
•Nie pal w pobliżu kosy spalinowej, grozi to pożarem.
•Wyłącz urządzenie:
–Za każdym razem, gdy odchodzisz od urządzenia;
–Przed sprawdzeniem, czyszczeniem lub naprawą urządzenia;
–Po uderzeniu obcym przedmiotem. Sprawdź czy urządzenie nie
jest uszkodzone i jeżeli jest to konieczne dokonaj naprawy przed
podjęciem pracy;
–Jeżeli kosa spalinowa zaczyna nadmiernie drgać (natychmiast
wyłącz i sprawdź przyczynę).
•Należy stosować tylko zalecane przez wytwórcę części zamienne.
KONSERWACJA I PRZECHOWYWANIE
•Paliwo przechowuj wyłącznie w zamkniętych kanistrach do tego
przeznaczonych i oznaczonych, w suchym i chłodnym miejscu.
•Utrzymywać w należytym stanie wszystkie podzespoły, aby być
pewnym, że kosa spalinowa będzie bezpiecznie pracować.
•Wymieniać w celu zachowania bezpieczeństwa zużyte lub
uszkodzone części.
•Chronić przed wilgocią.
•Przechowywać poza zasięgiem dzieci.
•Stosować elementy tnące właściwego typu.

7

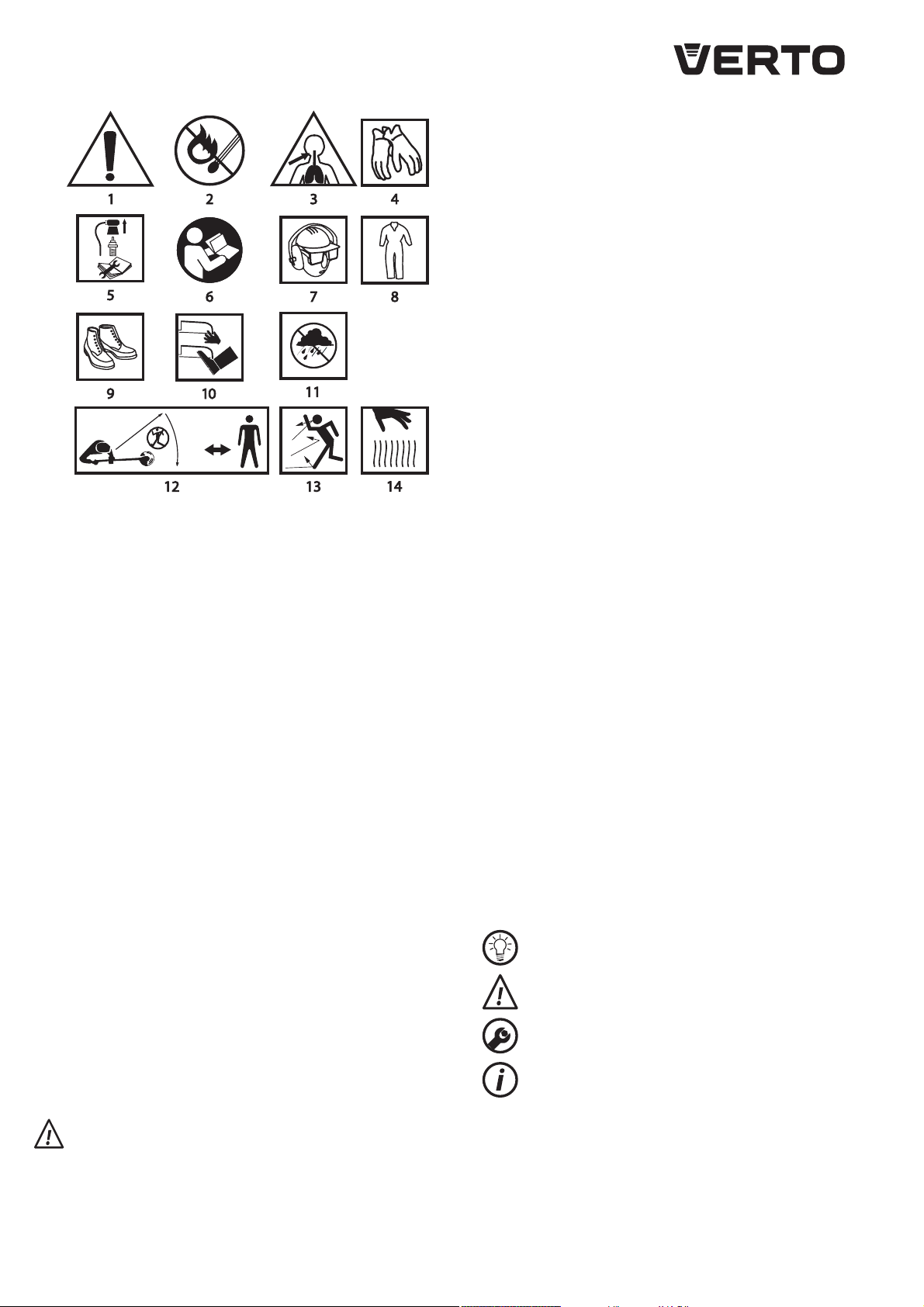

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW
360°
15m
1. Uwaga zachowaj szczególne środki ostrożności.
2. Zagrożenia pożaru.
3. Zagrożenie zatrucia spalinami.
4. Używaj rękawic ochronnych.
5. Wyłączyć silnik i ściągnąć przewód z świecy zapłonowej przed
rozpoczęciem czynności obsługowych lub naprawczych.
6. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych!
7. Używaj środki ochrony głowy, wzroku i słuchu.
8. Używaj odzieży ochronnej.
9. Używaj obuwia ochronnego.
10.Nie zbliżaj kończyn do elementów tnących.
11.Chroń przed wilgocią.
12.Nie dopuszczaj innych osób w zasięg pracy kosy, zachowaj
minimalny odstęp 15m od osób trzecich.
13.Uwaga na wylatujące odłamki.
14.Nie dotykać rozgrzanych elementów.
Uwaga! Mimo zastosowania konstrukcji bezpiecznej z
samego założenia, stosowania środków zabezpieczających
i dodatkowych środków ochronnych, zawsze istnieje ryzyko
szczątkowe doznania urazów podczas pracy.
BUDOWA I ZASTOSOWANIE
Kosa spalinowa napędzana jest jednocylindrowym, dwusuwowym
silnikiem spalinowym chłodzonym powietrzem. Kosa spalinowa
doskonale sprawdza się w trudnym terenie i przede wszystkim
tam gdzie kosiarki spalinowe nie są w stanie pracować. Uchwyt
oburęczny zapewnia komfortowe wykaszanie dużych powierzchni.
Wyposażona w odpowiednie narzędzie tnące nadaje się również do
wyrównywania krawędzi trawnika i prac wykończeniowych wokół
drzew, ścieżek oraz wykaszania splątanych traw, trzciny i pokrzyw
w ogrodzie. Należy stosować wyłącznie akcesoria odpowiednie dla
danego urządzenia i przestrzegać wskazówek podanych w instrukcji
obsługi. Kosa spalinowa przeznaczona jest wyłącznie do zastosowań
amatorskich.
Niewolnoużywać urządzenianiezgodniez jego przeznaczeniem.

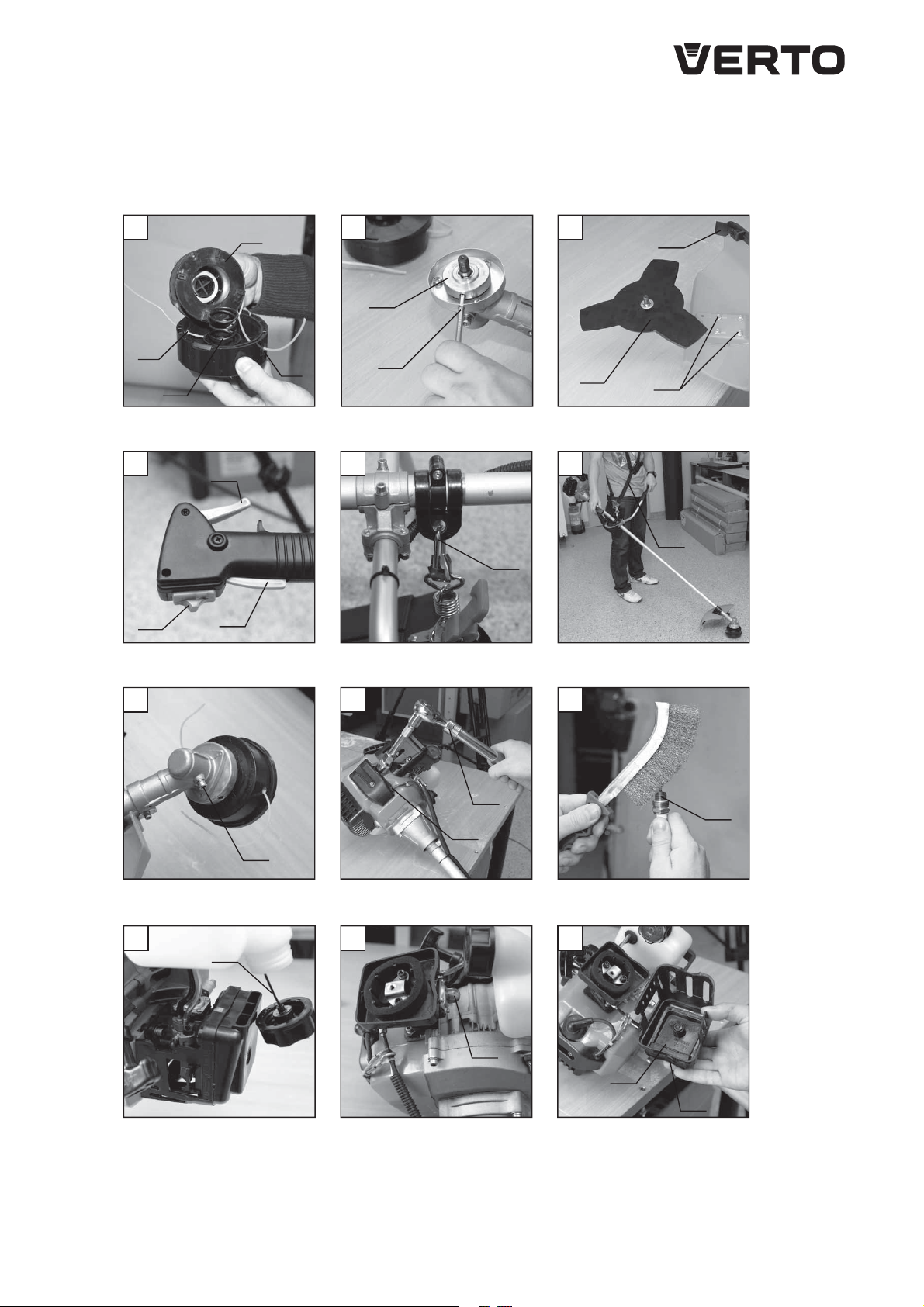

OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1. Sterowanie silnika.
2. Uchwyt pasa naramiennego.
3. Linka rozruchowa.
4. Świeca zapłonowa.
5. Obudowa filtra powietrza.
6. Korek wlewu paliwa.
7. Zbiornik paliwa.
8. Linka gazu.
9. Rękojeść.
10.Szelki nośne
11.Osłona wału przeniesienia napędu.
12.Osłona.
13.Element tnący.
14.Śruby mocujące.
15.Osłona szpuli z żyłką tnącą.
18.Zatrzaski zabezpieczające.
19.Szpula z żyłką tnącą.
20.Sprężyna.
21.Otwory na żyłkę tnącą.
22.Wrzeciono.
23.Otwór blokady wrzeciona.
24.Nóż trójzębny.
25.Ostrze do odcinania nadmiaru żyłki tnącej.
26.Śruby mocowania osłony z tworzywa sztucznego.
28.Włącznik zapłonu.
29. Przycisk blokady dźwigni przepustnicy.
30. Dźwignia przepustnicy.
31. Karabińczyk pasa naramiennego.
32. Klamra pasa naramiennego.
33. Korek smarowania przekładni.
34. Klucz do świec zapłonowych.
35. Przewód świecy zapłonowej.
36. Styki świecy zapłonowej.
37. Filtr paliwa.
38. Dźwignia ssania.
39. Pompka membranowa.
40. Śruba regulacji obrotów biegu jałowego.
41. Filtr powietrza.
42. Osłona filtra powietrza.
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Osłona szpuli z żyłką tnącą - 1 szt.
2. Nóż trójzębny - 1 szt.
3. Rękojeść - 1 szt.
4. Śruby i nakrętki - 1 kpl.
5. Szelki nośne - 1 szt.

8
6. Klucz z wkrętakiem - 1 szt.
7. Klucz sześciokątny - 2szt.
8. Pojemnik na mieszankę benzynowo-olejową - 1 szt.
9. Osłona z tworzywa sztucznego - 1 szt.
PRZYGOTOWANIE DO PRACY
MONTAŻ NOŻA TRÓJZĘBNEGO I OSŁONY SZPULI Z ŻYŁKĄ
TNĄCĄ
Kosa spalinowa daje możliwość pracy zarówno przy użyciu noża
trójzębnego jak i żyłki tnącej w zależności od potrzeb.
Nie wolno pracować kosą spalinową bez zamontowanej osłony.
MONTAŻ NOŻA TRÓJZĘBNEGO
•Zamontować osłonę (12).
•Zamontować nóż trójzębny (24) (rys. F) na wrzecionie (22).
•Założyć podkładkę, nakrętkę przykręcić dostarczonym kluczem
blokując wrzeciono (22) wsuwając w otwór blokady wrzeciona
klucz sześcioNąWQ\rys. E).
MONTAŻ OSŁONY SZPULI Z ŻYŁKĄ TNĄCĄ
•Zamontować osłonę (12)
•Na wrzeciono (22) nakręcić osłonę szpuli z żyłką tnącą (15) w
kierunku przeciwnym do ruchu wskazówek zegara (rys. B).
•Wsuwając końcówkę klucza sześciokątnego w otwór blokady
wrzeciona (23) zablokować wrzeciono (rys. E).
•Dokręcić osłonę szpuli z żyłką tnącą.
•Przed przystąpieniem do użytkowania zdjąć osłonę z ostrza do
odcinania nadmiaru żyłki (25) (rys. F).
MONTAŻ RĘKOJEŚCI
Rękojeść (9) umożliwia łatwą i ergonomiczną pracę kosą spalinową.
•Ustawić rękojeść (9) w na osłonie wału przeniesienia napędu (11).
•Zamocować rękojeść za pomocą sześciu dostarczonych śrub
mocujących (14) (rys. A).
•Ustawić rękojeść w ergonomicznej pozycji.
•Dokręcić załączonym kluczem sześciokątnym śruby mocujące.
USTAWIENIE KĄTA NACHYLENIA RĘKOJEŚCI
Rękojeść kosy spalinowej posiada możliwość regulacji kąta
nachylenia. Ergonomiczne ustawienie kąta nachylenia pozwala na
długą pracę operatora bez zmęczenia.
•Wyłączyć silnik kosy spalinowej.
•Poluzować śruby mocujące (14) (rys. A).
•Ustawić pożądany kąt nachylenia rękojeści.
•Dokręcić śruby mocujące.
MONTAŻ I REGULACJA PASA NARAMIENNEGO
Podczas montażu i regulacji pasa naramiennego oraz uchwytu
pasa naramiennego należy wyłączyć silnik.
Właściwe dopasowanie pasa naramiennego, znacznie ułatwia pracę.
•Umieścić karabińczyk pasa naramiennego (31) (rys. H) w uchwycie
pasa naramiennego (2).
•Wyregulować pas naramienny tak, aby element tnący ustawiony
był równolegle do ziemi.
•Oprzeć element tnący (13) lekko o ziemię.
•Przesunąć uchwyt pasa naramiennego tak, aby osiągnąć najlepsze
wyważenie kosy.
•W przypadku stosowania noża trójzębnego należy trzymać ostrze
noża uniesione ok. 10 cm nad ziemią, aby nie dotykało do podłoża.
•Wyregulować klamrą pasa naramiennego (32) (rys. I) długość pasa
naramiennego tak, aby zapewnić jak najwygodniejszą pozycję
pracy.
Na końcu pasa naramiennego znajduje się karabińczyk z
mechanizmemszybkiego rozpinania. Posłużsię nim w sytuacjach
awaryjnych, gdy konieczne jest szybkie oswobodzenie się z
urządzenia.
Podczas pracy kosa musi być zawsze przypięta do pasa
naramiennego. W przeciwnym razie nie można bezpiecznie
manewrować kosą, może dojść do okaleczenia operatora lub
osób innych. Nigdy nie używaj pasa naramiennego z zepsutym
mechanizmem szybkiego rozpinania.
PRACA / USTAWIENIA
PRZYGOTOWANIE MIESZANKI PALIWOWEJ
Jako paliwo do kosy spalinowej należy stosować mieszankę
benzynowo-olejową w proporcji 25:1.
Większość kłopotów z silnikami spalinowymi pośrednio
lub bezpośrednio jest związana z zastosowanym paliwem.
Należy szczególnie uważać, aby do mieszanki nie użyć oleju
silnikowego przeznaczonego dla silników czterosuwowych.
Nigdy nie mieszać benzyny z olejem bezpośrednio w zbiorniku
paliwa kosy.
Zawsze należy mieszać paliwo z olejem w kanistrze do tego
przystosowanym.
Zmieszać benzynę ( bezołowiową o liczbie oktanowej 95) z dobrej,
jakości olejem silnikowym do silników dwusuwowych w stosunku
25:1 według niżej podanej tabeli.
Benzyna Olej do silników dwusuwowych
1 litr 40 ml
2litry 80 ml
5litrów 200 ml
•Wlać odpowiednią ilość oleju do kanistra a następnie dolać
dokładnie odmierzoną ilość benzyny.
•Zakręcić korek i bardzo dokładnie wymieszać.
URUCHAMIANIE SILNIKA
W żadnym wypadku nie wolno uruchamiać silnika bez
zamontowanej osłony elementu tnącego. Stosowanie
niewłaściwych lub uszkodzonych osłon może stać się przyczyną
poważnych obrażeń.
Nieprawidłowo nawinięta żyłka tnąca lub niewłaściwy osprzęt
tnący powoduje wzrost wibracji.
Kosa spalinowa jest wyposażona w włącznik zabezpieczający przed
przypadkowym uruchomieniem.
Włączenie – Przesunąć włącznik zapłonu (28) (rys. G) w pozycję
„start”, dźwignię ssania (38) (rys. N) w pozycję ”ON”, energicznie
pociągnąć za linkę rozruchową (). Jeśli kilkukrotna próba nie da
rezultatu należy napompować paliwo pompką membranową (39)
(rys. N) i spróbować ponownie. Po uruchomieniu silnika można
przystąpić do pracy dopiero po kilkunastu sekundach stopniowo
wyłączając ssanie przesuwając dźwignię ssania w pozycję ”OFF”.
Aby zwiększyć obroty silnika wcisnąć przycisk blokady dźwigni
przepustnicy (29) i nacisnąć dźwignię przepustnicy (30) (rys.
G). Wyłączenie - zwolnić nacisk na dźwignię przepustnicy (30).
Przesunąć włącznik zapłonu (28) w pozycję„stop”.
Po wyłączeniu silnika elementy tnące jeszcze się obracają.
Nigdy nie wolno posługiwać się kosą spalinową w czasie
deszczu i w otoczeniu wilgotnym. Nigdy nie wolno pracować
uszkodzonym urządzeniem. Wszystkie części powinny być
odpowiednio zamontowane i spełniać wymagania zapewniające
właściwą pracę kosy spalinowej. Jakikolwiek uszkodzony
element zabezpieczający lub część powinny zostać natychmiast
naprawione lub wymienione.
REGULACJA OBROTÓW BIEGU JAŁOWEGO
Jeśli element tnący obraca się, mimo iż dźwignia przepustnicy
(30) (rys. G) znajduje się w położeniu biegu jałowego, należy
dokonać regulacji prędkości biegu jałowego.
Obroty silnika na biegu jałowym powinny być tak dobrane
by sinik nie gasł i by nie obracał się element tnący. Jeżeli po
uruchomieniu kosy obroty są zbyt wysokie lub zbyt niskie należ
y przeprowadzić regulację obrotów silnika na biegu jałowym.
•Za obudową filtra powietrza (5) odnaleźć śrubę regulacji obrotów
biegu jałowego (40) (rys. N).

9
•Uruchomić silnik kosy.
•Za pomocą wkrętaka ostrożnie obrócić śrubę regulacji obrotów
biegu jałowego (w prawo w celu zwiększenia obrotów, w lewo,
gdy obroty są za wysokie).
WSKAZÓWKI DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA
• Kosząc wysoką trawę należy pracę wykonywać stopniowo,
warstwami.
•Kosę spalinową należy utrzymywać z dala od obiektów twardych
i roślin uprawnych.
•Kosą spalinową można pracować wyłącznie wtedy, gdy trawa jest
sucha.
•Przy podkaszaniu krawędzi należy prowadzić urządzenie wzdłuż
krawędzi trawnika.
•Regularnie czyścić szczeliny wentylacyjne w obudowie silnika.
•Regularnie usuwać resztki trawy z osłony i szpuli z żyłką tnącą.
•Nigdy nie wolno czyścić kosy spalinowej za pomocą wody,
agresywnych płynów lub rozpuszczalników. Kosę spalinową
należy czyścić za pomocą szczotki lub delikatnej tkaniny.
•Okresowo kontrolować stan świecy zapłonowej silnika
spalinowego. Zużytą świecę zapłonową wymienić na zalecaną
przez producenta.
•Używać zalecanych szpul z żyłką tnącą.
WYSUWANIE ŻYŁKI TNĄCEJ
Kosa spalinowa jest wyposażona w system odwijania żyłki tnącej.
Żyłka tnąca wysunie się, kiedy podczas pracy energicznie dociśniemy
szpulę do podłoża, nadmiar wysuniętej żyłki tnącej zostanie odcięty
przez ostrze umieszczone w osłonie.
Jeśli żyłka tnąca zostanie zerwana lub jej fragment odłamie się
wewnątrz osłony szpuli to żyłka tnąca nie będzie podawana.
Należy ręcznie wysunąć żyłkę tnącą.
RĘCZNE WYSUWANIE ŻYŁKI TNĄCEJ
Wyłączyć silnik kosy spalinowej.
•Odkręcić osłonę szpuli z żyłką tnącą (15) (rys. B) blokując kluczem
sześciokątnym otwór blokady wrzeciona (23) (rys. E).
•Pewnie uchwycić osłonę szpuli.
•Wcisnąć zatrzaski zabezpieczające (18) (rys. C) po obu stronach
osłony szpuli z żyłką tnącą.
•Zdjąć pokrywę z osłony szpuli z żyłką tnącą.
•Wysunąć końce żyłki tnącej i przewlec je przez otwory na żyłkę
tnącą (21) (rys. D).
•Zamontować pokrywę osłony szpuli żyłki tnącej.
•Wkręcić osłonę szpuli z żyłką tnącą na wrzeciono.
Należy zachować szczególną ostrożność przy używaniu kosy
spalinowej do pionowego przycinania krawędzi. Należy
pozostać poza płaszczyzną obrotu elementu tnącego, aby
uniknąć niebezpieczeństwa trafienia poderwanym obiektem.
Silnik jest bardzo gorący zarówno podczas pracy, jak i zaraz po
jej ukończeniu. Dotknięcie może spowodować oparzenie skóry.
Spaliny zawierają tlenek węgla, którego wdychanie może
spowodować zatrucie. Dlatego też nigdy nie należy uruchamiać
urządzenia w pomieszczeniach lub w miejscach o słabej
wentylacji w pomieszczeniach zamkniętych lub w pobliżu
materiałów łatwopalnych.
OBSŁUGA I KONSERWACJA
Przed przystąpieniem do czyszczenia, sprawdzania czy
naprawy kosy należy mieć pewność, że silnik urządzenia
został zatrzymany i nie jest gorący. Odłączyć przewód świecy
zapłonowej (35) (rys. K) od świecy zapłonowej, aby zapobiec
przypadkowemu uruchomieniu silnika.
Zachować ostrożność ze względu na ostrze do przycinania żyłki
tnącej. Kiedy kosa spalinowa nie jest używana, ostrze powinno
być zawsze zabezpieczone.
WYMIANA SZPULI Z ŻYŁKĄ TNĄCĄ
Upewnić się, że silnik kosy spalinowej jest wyłączony.
•Odkręcić osłonę szpuli z żyłką tnącą (15) (rys. B) blokując kluczem
sześciokątnym otwór blokady wrzeciona (23) (rys. E).
•Pewnie uchwycić osłonę szpuli.
•Wcisnąć zatrzaski zabezpieczające (18) po obu stronach osłony
szpuli z żyłką tnącą (rys. C).
•Wyjąć szpulę z żyłką (19) (sprężyna (20) powinna pozostać w
osłonie szpuli z żyłką tnącą) (rys. D).
•Dokładnie oczyścić wnętrze osłony szpuli z żyłką tnącą, usunąć
wszystkie resztki ziemi i trawy.
•Odwinąć żyłkę tnącą ze szpuli po około 15cm z obu końców.
•Przewlec końce żyłki tnącej z nowej szpuli przez otwory na żyłkę
tnącą (21) w osłonie szpuli (rys. D).
•Pewnie wcisnąć nową szpulę z żyłką tnącą w osłonę szpuli.
•Zamontować osłonę szpuli i wcisnąć do zatrzaśnięcia (osłona
szpuli musi być w pełni osadzona i unieruchomiona zatrzaskami
zabezpieczającymi).
FILTR POWIETRZA
Zabrudzony filtr powietrza powoduje obniżenie mocy silnika
spalinowego oraz zwiększenie zużycia paliwa. Filtr powietrza należy
czyścić po każdych 5godzinach pracy kosy.
•Zdjąć osłonę filtra powietrza (42) (rys. O).
•Wyjąć filtr powietrza (41) (rys. O) z osłony filtra powietrza.
•Umyć filtr powietrza w ciepłej wodzie z mydłem.
•Wysuszyć i zamontować filtr powietrza.
Abyuniknąćzagrożeniapożaremlubpowstanianiebezpiecznych
oparów, filtru powietrza nie wolno myć w benzynie ani w innych
łatwopalnych rozpuszczalnikach.
FILTR PALIWA CZYSZCZENIE / WYMIANA
•Odkręcić korek wlewu paliwa (6).
•Za pomocą haczyka z drutu lub klucza sześciokątnego wyjąć filtr
paliwa (37) (rys. M) przez otwór wlewu paliwa.
•Zdemontować filtr paliwa i umyć go w benzynie lub wymienić na
nowy.
•Zamontować filtr paliwa w zbiorniku paliwa (7) i dokręcić korek
wlewu paliwa.
Podczas montażu filtra paliwa uważać, aby do przewodu
zasysającego nie dostały się jakiekolwiek zanieczyszczenia.
ŚWIECA ZAPŁONOWA
W celu niezawodnego działania urządzenia należy okresowo
sprawdzać stan świecy zapłonowej.
•Odczekać do ostygnięcia silnika.
•Zdjąć przewód świecy zapłonowej (35) (rys. K) ze świecy
zapłonowej (4).
•Użyć klucza do świec (34) (rys. K) i odkręcić świecę zapłonową.
•Oczyścić styki świecy zapłonowej (36) (rys. L). Ustawić przerwę
między stykami.
•Jeśli trzeba wymienić świecę zapłonową na nową.
PRZECHOWYWANIE
Przechowując należy opróżnić całkowicie układ paliwowy.
•Spuścić paliwo ze zbiornika paliwa, uruchomić silnik i zezwolić,
aby przestał pracować z powodu braku paliwa.
•Co sezon stosuj świeże paliwo. Nigdy nie wolno do zbiornika
paliwa stosować żadnych środków czyszczących, ponieważ może
to spowodować uszkodzenie silnika.
•Należy zwrócić szczególną uwagę, aby otwory wentylacyjne
obudowy silnika były drożne.
•Przy kosie mogą być przeprowadzane wyłącznie zabiegi
konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne
czynności mogą być wykonywane tylko przez autoryzowany
serwis.

10
•Nie wolno dokonywać jakichkolwiek zmian w konstrukcji kosy.
•Kosa, gdy nie jest użytkowana powinna być przechowywana
w stanie czystym, na płaskiej powierzchni, w suchym miejscu,
niedostępnym dla dzieci.
Paliwa z domieszką alkoholu (etylowego lub metylowego)
mogą pochłaniać wilgoć, co w czasie przechowywania prowadzi
do separacji składników mieszanki paliwowej i tworzenia
się kwasów. Zakwaszona benzyna może doprowadzić do
uszkodzenia silnika.
Zachować ostrożność ze względu na ostrze do przycinania żyłki
tnącej. Kiedy kosa spalinowa nie jest używana, ostrze powinno
być zawsze zabezpieczone.
Wszelkiego rodzaju usterki powinny być usuwane przez
autoryzowany serwis producenta.
PARAMETRY TECHNICZNE
DANE ZNAMIONOWE
Kosa spalinowa
Parametr Wartość
Pojemność silnika 43 cm3
Moc silnika 1,4kW (1,9KM)
Max. prędkość obrotowa
wrzeciona z elementem tnącym 7000 / 8500 min-1
Średnie zużycie paliwa 1,6l / h
Paliwo (mieszanka) Benzyna Pb 95 / olej (do
2-suwów) 25 : 1
Pojemność zbiornika paliwa 1,2l
Gaźnik Membranowy
System zapłonu Iskrowy
Świeca zapłonowa L7RTC/TORCH o L8RTF/NHSP LD
Przerwa między stykami świecy
zapłonowej 0,6– 0,7 mm
Szerokość koszenia nożem
trójzębnym 255 mm / 10”
Szerokość koszenia żyłką tnącą 460 mm / 16”
Średnica żyłki tnącej 2,5mm
Masa 7,5kg
Rok produkcji 2017
DANE DOTYCZĄCE HAŁASU I DRGAŃ
Poziom ciśnienia akustycznego (praca z nożem trójzębnym) :
LpA= 95,9dB(A) K=3dB
Poziom mocy akustycznej (praca z nożem trójzębnym) :
LwA= 108,2dB(A) K=3dB
Poziom ciśnienia akustycznego (praca z żyłką tnącą) :
LpA= 99,1 dB(A) K=3dB
Poziom mocy akustycznej (praca z żyłką tnącą) :
LwA= 107,6dB(A) K=3dB
Wartość przyśpieszeń drgań (praca z żyłką tnącą) :
ah= 6,91 m/s2K=1,5m/s2
Wartość przyśpieszeń drgań (praca z nożem trójzębnym) :
ah= 5,97 m/s2K=1,5m/s2
OCHRONA ŚRODOWISKA / CE
Produktów zasilanych silnikiem spalinowym nie należy wyrzucać
wraz z domowymi odpadkami, lecz oddać je do utylizacji w
odpowiednich zakładach. Informacji na temat utylizacji udzieli
sprzedawca produktu lub miejscowe władze. Zużyty sprzęt
zawiera substancje nieobojętne dla środowiska naturalnego.
Sprzęt niepoddany recyclingowi stanowi potencjalne
zagrożenie dla środowiska i zdrowia ludzi.
* Zastrzega się prawo dokonywania zmian.
„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa
z siedzibą w Warszawie, ul. Pograniczna 2/4(dalej: „Grupa Topex”) informuje,
iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w
tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także
jej kompozycji, należą wyłącznie do Grupa Topex i podlegają ochronie prawnej
zgodnie z ustawą z dnia 4lutego 1994 roku, o prawie autorskim i prawach
pokrewnych (tj. Dz. U. 2006Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie,
publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i
poszczególnych jej elementów, bez zgody Grupa Topex wyrażonej na piśmie,
jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności
cywilnej i karnej.

11
Deklaracja Zgodności WE
/EC Declaration of Conformity/
/Megfelelési Nyilatkozat (EK)/
Producent
/Manufacturer/
/Gyártó/
Grupa Topex Sp. z o.o. Sp. k.
ul. Pograniczna 2/4, 02-285 Warszawa, Polska
Wyrób
/Product/
/Termék/
Kosa Spalinowa
/Brush cutter & Grass trimmer/
/ Motoros fűkasza/
Model
/Model./
/Modell/
50G490
Numer seryjny
/Serial number/
/Sorszám/
00001 ÷ 99999
Opisany wyżej wyrób jest zgodny z następującymi dokumentami:
/TheabovelistedproductisinconformitywiththefollowingUEDirectives:/
/A fent jelzett termék megfelel az alábbi irányelveknek:/
Dyrektywa Maszynowa 2006/42/WE
/Machinery Directive 2006/42/EC/
/ 2006/42/EK Gépek /
Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE
/EMC Directive 2014/30/EU /
/2014/30/EK Elektromágneses összeférhetőség/
Dyrektywa o Emisji Hałasu do Środowiska 2000/14/WE; 2005/88/
WE /Załącznik V
/Noise Emission Directive 2000/14/EC; 2005/88/EC/Annex V
/Az irányelv a környezeti Zaj 2000/14/EK; 2005/88/EK/Melléklet V
Poziom mocy akustycznej :108,2dB(A)
/Sound power level //Térfogat/
Gwarantowany poziom mocy akustycznej: LWA= 110dB(A)
/Guaranteed sound power level //Garantált mennyiség
Jednostka notyfikowana /Noified body//Bejelentett szervezet/:
Intertek Testing Services Ltd., Shanghai Building No.86
oraz spełnia wymagania norm:
/and fulfils requirements of the following Standards:/
/valamint megfelel az alábbi szabványoknak:/
EN ISO 11806-1:2011
EN ISO 14982:2009
Ostatnie dwie cyfry roku, w którym umieszczono znak CE: 11
/Last two figures of CE marking year:/
/A CE jelzés felhelyezése évének utolsó két számjegye:/
Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę
w UE upoważnionej do przygotowania dokumentacji technicznej
/Name and address of the person who established in the Community
and authorized to compile the technical file/
/A műszaki dokumentáció összeállítására felhatalmazott, a közösség
területén lakóhellyel vagy székhellyel rendelkező személy neve és
címe./
Paweł Szopa
ul. Pograniczna 2/4
02-285 Warszawa
Paweł Szopa
Pełnomocnik ds. jakości firmy GRUPA TOPEX
/GRUPA TOPEX Quality Agent /
/A GRUPA TOPEX Minőségügyi meghatalmazott képviselője/
Warszawa, 2016-04-21
GWARANCJA I SERWIS
Warunki gwarancji oraz opis postepowania w przypadku reklamacji
zawarte są w załączonej Karcie Gwarancyjnej.
Serwis Centralny
GTX Service tel. [phone]
Ul. Pograniczna 2/4fax. [phone]
02-285 Warszawa e-mail ser[email protected]
Sieć Punktów Serwisowych do napraw gwarancyjnych
i pogwarancyjnych dostępna na platformie internetowej
gtxservice.pl
Grupa Topex zapewnia dostępność części zamiennych oraz
materiałów eksploatacyjnych dla urządzeń i elektronarzędzi.
Pełna oferta części i usług na gtxservice.pl. Zeskanuj kod QR i wejdź:

12
TRANSLATION OF THE ORIGINAL INSTRUCTIONS
PETROL GRASS CUTTER
50G490
CAUTION: BEFORE USING THE DEVICE READ THIS MANUAL
CAREFULLY AND KEEP IT FOR FUTURE REFERENCE.
DETAILED SAFETY REGULATIONS
SAFETY REGULATIONS FOR PETROL GRASS CUTTER
WARNING!
Observe safety regulations when using the petrol grass cutter.
For your own and other persons’ safety read this manual before
starting to work. Please keep this manual for future reference.
WARNING!
• Allow access to the petrol grass cutter only to adults who
know how to handle the tool.
• This instruction manual should be given with the petrol grass
cutter.
• Persons who are not familiar with the instruction manual must
not use the petrol grass cutter.
• Other use of the petrol grass cutter is the sole responsibility
of the user who should bear in mind that it can be dangerous.
• The manufacturer is not responsible for losses and damages
resulting from unintended use of the petrol grass cutter.
• Cutting element rotates for some time after the motor is
• Do not allow children and persons not familiarized with
instruction manual to operate the petrol grass cutter.
• Do not cut when other persons, especially children, or animals
are close to you.
REMEMBER
Operator or user is responsible for any accident or emerging hazards
to other persons or surrounding.
PREPARATION
•When cutting always wear sturdy shoes and long trousers.
•Always use personal protection measures, such as protective
glasses
•Carefully check area you are going to work on and remove all
objects, that might be projected by rotating cutting element, e.g.
stones, branches, bottles etc. or be caught by the tool, e.g. wires,
ropes.
•Before each use ensure the cutting element is not damaged.
•Hold the petrol grass cutter with both hands and keep the head
axis perpendicular to the ground.
•Care about environment: prevent fuel leakage.
•Start the petrol grass cutter at least 3metres from the place the
fuel was filled.
•Do not fill fuel in closed spaces.
USE
•Fill the fuel tank when the engine is off and cooled down,
otherwise there is risk of spilling the fuel and ignition from hot
parts of the cutter.
•Do not fill fuel above maximum level of the tank. After filling make
sure to carefully tighten the fuel plug.
•Do not start the engine when fuel leakage is found, it may cause
fire.
•The petrol grass cutter heats considerably during operation. Be
careful and do not touch hot parts of the engine with unprotected
parts of your body.
•When working with grass cutter keep the distance from bystanders
at least 15metres.
GB
•Cut grass only in daylight or in well illuminated places.
•Avoid cutting wet grass.
•Do not operate the grass cutters in sandals or barefoot.
•When standing on a sloped terrain always ensure you stand firmly
on the ground.
•Walk, never run.
•Cut only crosswise a slope, never up or down.
•Be very careful when changing direction of cutting.
•Switch off the engine when carrying the petrol grass cutter.
•Fuel tank of the petrol grass cutter must be empty during
transportation.
•Switch off the drive before tilting the petrol grass cutter to carry it
or when transporting it to or from place of work.
•Do not use the petrol grass cutter with damaged shields, body or
without shields.
•Never attach cutting elements not recommended by the
manufacturer.
•Ensure your feet are away from cutting element and switch on the
engine as described in the manual.
•Be careful not to cut yourself with the blade for cutting line to
proper length.
•Ensure the ventilation holes are free from obstructions.
•Never keep your hands or feet close to moving parts.
•Only authorised persons should carry out repairs.
•Use only spare parts recommended by the manufacturer.
•Stop working with first signs of fatigue.
•Hold handles with both hands when operating the cutter.
•Never put hot grass cutter on a dry grass.
•Do not smoke close to petrol grass cutter, it may cause fire.
•Switch off the device:
–each time you go away from the device;
–before checking, cleaning or repairing the device;
–after the device is hit; ensure the device is not damaged and repair
it in authorized service when necessary.
–when the petrol grass cutter starts to vibrate excessively, switch it
off immediately and check the cause.
MAINTENANCE AND STORING
•Store petrol only in closed canisters designed for such purpose
and marked, in dry and cool place.
•Keep all components in good condition to ensure the petrol grass
cutter works safely.
•To keep the operation safe, replace worn out and damaged parts.
•Protect against humidity.
•Keep the tool beyond reach of children.
•Use cutting elements of appropriate type only.

13
EXPLANATION OF USED SYMBOLS
360°
15m
1. Warning, use precaution measures.
2. Fire hazard
3. Exhaust gas poisoning hazard
4. Use protective gloves.
5. Switch off the engine and remove wire from the sparking plug
before commencing any maintenance or repair.
6. Read instruction manual, observe warnings and safety conditions
therein!
7. Use head, eyes and ears protection.
8. Use protective clothes.
9. Use protective shoes.
10.Do not put your hands or legs close to cutting parts.
11.Protect against humidity.
12.Do not allow other persons in the grass cutter work area, keep
minimum distance 15m from bystanders.
13.Watch out for projected objects.
14.Do not touch hot parts.
CAUTION!The design is assumed to be safe, protection measures
and additional safety systems are used, nevertheless there is
always a small risk of operational injuries.
CONSTRUCTION AND USE
Petrol grass cutter is driven by a one-cylinder, air cooled, two-stroke
combustion engine. Petrol grass cutter is perfect for rough terrain,
where petrol mowers cannot operate. Two hands handle allows
comfort cutting of large areas. The tool equipped with appropriate
cutting element can also be used for trimming lawn edges and
finishing works around trees, pathways, to remove tangled grass,
reed and nettle in garden. Use accessories only designed for the type
of device and follow all instructions contained in the manual. Petrol
grass cutter is intended for amateur use only.
Use the tool according to its purpose only.
DESCRIPTION OF DRAWING PAGES
Below enumeration refers to the device elements depicted on the
drawing pages of this manual.
1. Engine control
2. Shoulder strap holder
3. Starter line
4. Ignition plug
5. Air filter casing
6. Fuel filler plug
7. Fuel tank
8. Throttle cable
9. Handle
10.Carrying harness
11.Drive shaft cover
12.Shield
13.Cutting element
14.Fixing screws
15.Cover of spool with cutting line
18. Safety catches
19.Spool with cutting line
20. Spring
21.Cutting line holes
22.Spindle
23.Spindle lock hole
24.Three-blade knife
25.Blade for cutting excess cutting line
26.Fixing screws for plastic shield
28. Additional button for locking throttle lever
29. Ignition switch
30.Throttle lever
31.Shoulder strap spring hook
32.Shoulder strap fastener
33.Transmission lubrication cap
34.Key for ignition plugs
35.Ignition plug wire
36.Ignition plug contacts
37.Fuel filter
38.Choke lever
39.Membrane pump
40. Idle running speed adjustment screw
41.Air filter
42.Air filter shield
* Differences may appear between the product and drawing.
MEANING OF SYMBOLS
CAUTION
WARNING
ASSEMBLY/SETTINGS
INFORMATION
EQUIPMENT AND ACCESSORIES
1. Cover of spool with cutting line - 1 pce
2. Three-blade knife - 1 pce
3. Handle - 1 pce
4. Bolts and nuts - 1 set
5. Carrying harness - 1 pce
6. Key with screwdriver - 1 pce
7. Hexagonal key - 2pce
8. Use petrol-oil blend tank - 1 pce
9. Plastic shield - 1 pce

14
PREPARATION FOR OPERATION
INSTALLATION OF THREEBLADE KNIFE AND COVER OF SPOOL
WITH CUTTING LINE
Petrol grass cutter allows to work with three-blade knife and
cutting line, depending on the needs.
Do not operate the petrol grass cutter without shield installed.
INSTALLATION OF THREEBLADE KNIFE
•Install shield (12).
•Install three-blade knife (24) (fig. F) on the spindle (22).
•Put washer on, use the supplied key to tighten the nut while
keeping hexagonal key in the spindle lock hole to lock the spindle
(22) (fig. E).
INSTALLATION OF COVER OF SPOOL WITH CUTTING LINE
•Install shield (12).
•Screw cover of spool with cutting line (15) onto spindle (22)
counter-clockwise.
•Put end of the hexagonal key into spindle lock hole (23) to lock
the spindle (fig. E).
•Tighten cover of spool with cutting line.
•Before operation remove cover from the blade for cutting excess
cutting line (25) (fig. F).
INSTALLATION OF HANDLE
Handle (9) allows easy and ergonomic operation of the petrol grass
cutter
•Set handle (9) on the drive shaft cover (11).
•Use six supplied fixing screws (14) to install the handle (fig. A).
•Adjust handle to ergonomic position.
•Tighten fixing screws with supplied key.
SETTING TILT ANGLE OF HANDLE
Handle of the petrol grass cutter allows for tilt angle adjustment.
Ergonomic tilt angle setting allows for long operation of the tool
without operator fatigue.
•Switch off engine of the petrol grass cutter.
•Loosen fixing screws (14) (fig. A).
•Set required handle tilt angle.
•Tighten the fixing screws.
INSTALLATION AND ADJUSTMENT OF SHOULDER STRAP
Switch off the engine before installation and adjustment of the
shoulder strap and shoulder strap holder.
Appropriate adjustment of the shoulder strap facilitates using the
device.
•Put the shoulder strap spring hook (31) (fig. H) in the shoulder
strap holder (2).
•Adjust the shoulder strap so the cutting element is parallel to the
ground.
•Carefully put the cutting element (13) on the ground.
•Move the shoulder strap holder so the grass cutter is properly
balanced.
•When using three-blade knife, hold the knife approx. 10 cm above
the ground, so it does not touch the ground.
•Use the shoulder strap fastener (32) (fig. I) to adjust shoulder strap
length to set the most comfortable working position.
There is spring hook with quick release mechanism on the end
of the shoulder strap. Use it in emergency situation, when you
need to immediately free from the device.
Petrol grass cutter must always be attached to shoulder strap
during operation. Otherwise safe manoeuvring the grass cutter
is impossible, it may lead to injuries of the operator or other
persons. Never use the shoulder strap with faulty quick-release
mechanism.
OPERATION / SETTINGS
PREPARATION OF FUEL BLEND
As a fuel for the petrol grass cutter use petrol-oil blend at a 25:1
ratio.
Most problems with combustion engines result directly or
indirectly from fuel used. You must not use oil designed for four-
stroke engines to prepare fuel blend. Never mix petrol with oil
inside the grass cutter fuel tank.
Always mix petrol with oil in a canister designed for such purpose.
Accordingly to the below table, mix petrol (lead-free with octane
number 95) with good quality engine oil for two stroke engines at
a 25:1 ratio.
Petrol Two-stroke engines oil
1 litre 40 ml
2litres 80 ml
5litres 200 ml
•Pour appropriate amount of oil into a canister, and add exactly
measured amount of petrol.
•Screw the cap and mix thoroughly.
STARTING THE ENGINE
Never start the engine without shield for cutting element
installed. Use of improper or damaged shields may cause serious
injuries.
Improperly wound cutting line or inappropriate cutting
accessories cause increased vibrations.
The petrol grass cutter is equipped with the switch, which protects
against accidental starting.
Switching on – move ignition switch (28) (fig. G) to “start” position,
choke lever (38) (fig. N) to ”ON”, position and pull the starter line
strongly. After few failed attempts pump fuel with the membrane
pump (39) (fig. N) and try again. After starting the engine you can
start working after more than ten seconds. Switch off choke by
slowly moving choke lever to“OFF” position.
To increase engine speed press the button for locking throttle lever
(29) and press throttle lever (30) (fig. G).
Switching off – release pressure on the throttle lever (30). Move the
ignition switch (28) to„stop” position.
Cutting parts rotate for some time after the motor is switched
off. Never use the petrol grass cutter during rain and in
moisture environment. Never operate faulty device. All parts
must be assembled properly and must fulfill requirements that
ensure safe operation of the petrol grass cutter. Any damaged
protective element or part must be repaired or replaced
immediately.
IDLE RUNNING SPEED ADJUSTMENT
Adjust idle running speed if the cutting element rotates even
when the throttle lever (30) (fig. G) is in idle position.
Engine idle speed should be adjusted so the engine does not
stall and the cutting element does not rotate. If engine speed is
too high or too low after switching the grass cutter, adjust idle
engine speed.
•Locate the idle running speed adjustment screw (40) behind the
air filter casing (5) (fig. N).
•Start the grass cutter engine.
•Use screwdriver to carefully turn the idle running speed
adjustment screw (clockwise to increase speed, counter-clockwise
to reduce speed).
INSTRUCTIONS REGARDING SAFE USE
• When cutting high grass perform the work gradually, by layers.
•Keep the petrol grass cutter away from hard objects and cultivated
plants.
•Operate the petrol grass cutter only when the grass is dry.
•When trimming edges drive the tool along lawn edge.

15
•Clean ventilation holes in engine casing regularly.
•Regularly remove grass residues from the shield and cutting line
spool.
•Never clean the petrol grass cutter with water, aggressive fluids or
solvents. Clean the petrol grass cutter with brush or delicate cloth.
•Regularly check technical condition of the ignition plug of the
combustion engine. Replace worn out ignition plug with a new
one recommended by the manufacturer.
•Use recommended spools with cutting line.
PULLING OUT THE CUTTING LINE
The petrol grass cutter is equipped with cutting line feed system.
The cutting line will be pulled out when the spool is firmly pressed
against the ground. Excessive cutting line will be cut off with blade
located in the shield.
In case the cutting line is torn off or its part is broken inside the
spool cover, the cutting line will not be fed. In such case pull the
cutting line by hand.
PULLING OUT THE CUTTING LINE MANUALLY
Switch off engine of the petrol grass cutter.
•Use hexagonal key to lock spindle lock hole (23) (fig. E) and
unscrew cover of spool with cutting line (15) (fig. B).
•Hold spool cover firmly.
•Press in safety catches (18) (fig. C) at both sides of cover of the
spool with cutting line.
•Remove lid from the cover of the spool with cutting line.
•Put in ends of the cutting line and thread them through cutting
line holes (21) (fig. D).
•Install lid of the cover of spool with cutting line.
•Screw cover of spool with cutting line onto spindle.
Be very careful when using petrol grass cutter for vertical
trimming of edges. Stay away from the plane of cutting element
rotation to avoid risk of being hit with an object projected by
the cutting element.
Engine is very hot during operation and just after. Touching it
may cause skin burns.
Exhaust gases contain carbon monoxide, which may cause
poisoning when inhaled. Therefore never start the tool indoors,
in places with poor ventilation or close to flammable materials.
OPERATION AND MAINTENANCE
Ensure the engine is switched off and is cold before cleaning,
checking or repairing the petrol grass cutter. Disconnect
ignition plug wire (35) (fig. K) from the ignition plug to prevent
accidental start up of the engine.
Be careful, the blade for cutting off the cutting line is dangerous.
When the petrol grass cutter is not being used, the blade should
always be secured.
REPLACEMENT OF CUTTING LINE SPOOL
Ensure the engine of petrol grass cutter is switched off.
•Use hexagonal key to lock spindle lock hole (23) (fig. E) and
unscrew cover of spool with cutting line (15) (fig. B).
•Hold spool cover firmly.
•Press in safety catches (18) at both sides of cover of the spool with
cutting line (fig. C).
•Remove spool with cutting line (19) (spring (20) should stay in
cover of spool with cutting line) (fig. D).
•Clean inside the cover of spool with cutting line thoroughly,
remove all residues of ground and grass.
•Unwind both ends of the line from spool by approximately 15cm.
•Thread ends of cutting line of new spool through cutting line
holes (21) in the spool cover (fig. D).
•Firmly push new spool with cutting line into spool cover.
•Install the spool cover and press in so it snaps (spool cover must be
fully seated and secured with safety catches).
AIR FILTER
Dirty air filter reduces power of combustion engine and causes
increase of fuel consumption. Clean the air filter after each 5hours
of the grass cutter operation.
•Remove the air filter shield (42) (fig. O).
•Remove the air filter (41) (fig. O) from the air filter shield.
•Wash the air filter in warm water with soap.
•Dry and install the air filter.
Do not wash the air filter in petrol or any other flammable solvent
to avoid fire hazard or appearance of dangerous vapours.
FUEL FILTER CLEANING / REPLACEMENT
•Unscrew the fuel filler plug (6).
•Use wire hook or hexagonal key to remove the fuel filter (37) (fig.
M) through fuel filler hole.
•Disassemble the fuel filter and wash it in petrol or replace with
a new one.
•Install the fuel filter in the fuel tank (7) and tighten fuel filler plug.
Be careful during fuel filter installation to prevent contaminations
from getting into the suction line.
IGNITION PLUG
To maintain reliable operation of the device, check condition of the
ignition plug on a regular basis.
•Wait until the engine cools down.
•Remove the ignition plug wire (35) (fig. K) from the ignition plug
(4).
•Use the key for ignition plugs (34) (fig. K) and unscrew ignition
plug.
•Clean electrodes of the ignition plug (36) (fig. L). Adjust distance
between electrodes.
•Replace ignition plug with a new one when necessary.
STORAGE
Before storage drain the fuel system completely.
•Drain fuel from the fuel tank, start the engine and allow it to use all
remaining fuel and stop working.
•Use new fuel each season. Never use any cleaning agents on fuel
tank, it may damage the engine.
•Pay special attention to keep the ventilation holes of the engine
casing pervious.
•You can proceed with grass cutter maintenance actions only
described within this instruction manual. Any other action can be
carried out only by authorized service.
•Do not make any changes in the grass cutter construction.
•When not in use, the grass cutter should be stored clean, on flat
surface, in dry place and beyond reach of children.
Fuels with alcohol additives (ethanol or methanol) may absorb
moisture, and that during storing causes separation of fuel
blend ingredients and formation of acids. Acidic petrol may
damage the engine.
Be careful, the blade for cutting off the cutting line is dangerous.
When the petrol grass cutter is not being used, the blade should
always be secured.
All faults should be repaired by service workshop authorized by the
manufacturer.

16
TECHNICAL PARAMETERS
RATED PARAMETERS
Petrol Grass Cutter
Parameter Value
Engine displacement 43 cm3
Engine power 1,4kW (1,9KM)
Max. rotational speed of spindle
with cutting element 7000 / 8500 min-1
Average fuel consumption 1,6l / h
Fuel (blend) Petrol / oil (for 2-stroke engines)
25 : 1
Fuel tank capacity 1,2l
Carburettor Membrane
Ignition system Spark
Ignition plug L7RTC/TORCH o L8RTF/NHSP LD
Distance between ignition plug
electrodes 0,6– 0,7 mm
3-blade knife cutting width 255 mm / 10”
Cutting line cutting width 460 mm / 16”
Cutting line diameter 2,5mm
Weight 7,5kg
Year of production 2017
NOISE LEVEL AND VIBRATION PARAMETERS
Sound pressure (operation with 3-blade knife) :
LpA= 95,9dB(A) K=3dB
Sound power (operation with 3-blade knife) :
LwA= 108,2dB(A) K=3dB
Sound pressure (operation with cutting line):
LpA= 99,1 dB(A) K=3dB
Sound power (operation with cutting line) :
LwA= 107,6dB(A) K=3dB
Vibration acceleration, (operation with cutting line) :
ah= 6,91 m/s2K=1,5m/s2
Vibration acceleration, (operation with 3-blade knife) :
ah= 5,97 m/s2K=1,5m/s2
ENVIRONMENT PROTECTION / CE
Do not dispose of combustion engine driven products with household
wastes, they should be utilized in proper plants. Obtain information
on waste utilization from your seller or local authorities. Worn out
equipment contains substances active in natural environment.
Unrecycled equipment constitutes a potential risk for environment
and human health.
* Right to introduce changes is reserved.
“Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa
with seat in Warsaw at ul. Pograniczna 2/4(hereinafter Grupa Topex) informs,
that all copyrights to this instruction (hereinafter Instruction), including, but not
limited to, text, photographies, schemes, drawings and layout of the instruction,
belong to Grupa Topex exclusively and are protected by laws accordingly to
Copyright and Related Rights Act of 4February 2004(ustawa o prawie autorskim
i prawach pokrewnych, Dz. U. 2006No 90 item 631 with later ammendments).
Copying, processing, publishing, modifications for commercial purposes of the
entire Instruction or its parts without written permission of Grupa Topex are
strictly forbidden and may cause civil and legal liability.
ÜBERSETZUNG DER
ORIGINALBETRIEBSANLEITUNG
MOTORSENSE
50G490
ANMERKUNG: LESEN SIE VOR DER INBETRIEBNAHME DIESES GERÄTES
GRÜNDLICH DIE VORLIEGENDE BETRIEBSANLEITUNG DURCH UND
BEWAHREN SIE SIE AUF.
DETAILLIERTE SICHERHEITSVORSCHRIFTEN
SICHERHEITSHINWEISE FÜR BETRIEB DER MOTORSENSE
WARNUNG!
Beim Gebrauch der Motorsense sind die Sicherheitsvorschriften
zu beachten. Für die eigene Sicherheit und die Sicherheit Dritter
ist die vorliegende Betriebsanleitung vor dem Gebrauch der
Motorsense durchzulesen. Die Betriebsanleitung ist für den
späteren Gebrauch aufzubewahren.
WARNUNG!
• Die Motorsense darf nur von Erwachsenen gebraucht werden,
die wissen, wie man das Gerät bedient.
• Falls Sie die Motorsense an andere Personen überlassen,
geben Sie stets die vorliegende Betriebsanleitung mit.
• Diejenigen, die sich mit der Betriebsanleitung nicht vertraut
gemacht haben, dürfen sich der Motorsense nicht bedienen.
• Der Benutzer haftet voll für das Risiko des anderweitigen
Gebrauchs der Motorsense mit dem Bewusstsein, dass dies
gefährlich sein kann.
• Der Hersteller haftet für keine Schäden, die aus dem nicht
ordnungsmäßigen Gebrauch der Motorsense resultieren.
• Nach dem Ausschalten des Motors rotiert das Schneidelement
immer noch.
• Lassen Sie keine Kinder und keine Personen, die mit der
Betriebsanleitung nicht vertraut sind, mit dem Gerät arbeiten.
• Mähen Sie nicht wenn in der Nähe sich andere Personen,
besonders Kinder, oder Haustiere befinden.
BEACHTEN
Der Bediener oder Benutzer haftet für Unfälle oder vorhandene
Gefahren gegenüber anderen Personen oder der Umgebung.
PRZYGOTOWANIE
•Beim Mähen tragen Sie stets sicheres Schuhwerk, lange Hose.
•Die persönliche Schutzausrüstung wie Schutzbrille, Gehörschutz
sind stets zu tragen.
•Das Gelände, auf dem gearbeitet wird, ist zu prüfen und
alle Gegenstände, die vom rotierenden Schneidelement
zurückgeworfen (z. B. Steine, Äste, Flaschen usw.) bzw. verwickelt
(Draht, Schnur) werden können, sind zu entfernen.
•Vor dem Gebrauch immer prüfen, ob das Schneidelement nicht
beschädigt ist.
•Die Motorsense ist mit beiden Händen festzuhalten, damit die
Achse des Kopfes senkrecht zum Boden liegt.
•Die Umwelt ist zu beachten: Man muss dafür sorgen, dass es zu
keiner Brennstoffleckage kommt.
•Beim Betätigen der Sense ist der Abstand von mindestens 3m
von der Stelle, an der der Brennstoff nachgefüllt worden ist,
einzuhalten.
•Den Brennstoff in geschlossenen Räumen nicht nachfüllen.
GEBRAUCH
•Der Brennstofftank ist beim ausgeschalteten und abgekühlten
Motor nachzufüllen, denn es besteht das Risiko, dass der
Brennstoff verschüttet und durch heiße Elemente der Sense
angezündet wird.
DE

17
•Den Brennstoff nicht über die maximale Markierung im
Brennstofftank einschütten. Nach dem Nachfüllen sicherstellen,
dass der Tankdeckel richtig gedreht ist.
•Wird eine Undichtheit des Brennstofftanks bzw. Leckage des
Brennstoffs festgestellt, so darf die Sense nicht eingeschaltet
werden, denn dies kann zum Brand führen.
•Die Sense wird stark heiß beim Betrieb. Daher gehen Sie dabei
vorsichtig um und berühren Sie keine heißen Teile der Sense mit
nicht abgedeckten Körperteilen.
•Beim Umgang mit der Sense ist der Abstand von min. 15m von
Dritten einzuhalten.
•Verwenden Sie den Rasentrimmer nur beim Tageslicht oder bei
einer sehr guten künstlichen Beleuchtung.
•Keinen nassen Rasen mähen.
•Die Sense darf nicht bedient werden, falls der Bediener Sandalen
trägt oder barfuss läuft.
•Stellen Sie sicher, dass Ihre Füße einen sicheren Stand auf
geneigtem Gelände haben.
•Beim Mähen dürfen Sie gehen, nie laufen.
•Mähen Sie quer durch den Abhang, nie auf- und absteigend.
•Beim Wechseln der Mährichtung besonders vorsichtig vorgehen.
•Beim Tragen der Sense ist stets der Motor abzuschalten.
•Beim Transport der Sense soll der Brennstofftang leer sein.
•Der Antrieb ist auszuschalten, wenn die Sense beim Übertragen
geneigt bzw. zum Einsatzort transportiert wird.
•Die Sense mit beschädigten Abdeckungen, Gehäusen oder ohne
Abdeckungen darf nicht verwendet werden.
•Die vom Hersteller nicht empfohlenen Schneidelemente dürfen
nicht montiert werden.
•Starten Sie den Motor gemäß der Anleitung und achten Sie dabei,
dass Ihre Füße weit vom Schneidelement sind.
•Vorsichtig vorgehen, um sich an der Schneide zum Zuschneiden
des Schneideseils nicht zu verletzen.
•Prüfen, dass Lüftungsöffnungen keine Verunreinigungen
enthalten.
•Halten Sie Ihre Hände und Füße von den rotierenden Teilen fern.
•Mit der Reparatur sind nur qualifizierte Fachkräfte zu beauftragen.
•Nur die vom Hersteller empfohlenen Ersatzteile verwenden.
•Beim Auftreten der Müdigkeit unterbrechen Sie sofort die Arbeit.
•Beim Bedienen der Sense sind ihre Handgriffe stets mit beiden
Händen festzuhalten.
•Heiße Sense darf nie auf trockenen Rasen gelegt werden.
•In der Nachbarschaft der Sense darf nicht geraucht werden, denn
dies kann zum Brand führen.
•Das Gerät ist auszuschalten:
–immer, wenn Sie vom Gerät weggehen;
–vor jeder Inspektion, Reinigung oder Reparatur des Gerätes;
–nachdem ein Fremdkörper gegen das Gerät geschlagen hat. Prüfen
Sie, ob das Gerät nicht beschädigt ist und falls nötig, lassen Sie es
vor der weiteren Arbeit reparieren.
–immer, wenn die Sense übermäßig zu schwingen anfängt (sofort
ausschalten und nach der Ursache suchen).
WARTUNG UND AUFBEWAHRUNG
•Der Brennstoff ist ausschließlich in geschlossenen, dazu
bestimmten und entsprechend markierten Behältern an einem
trockenen und kühlen Ort aufzubewahren.
•Alle Baugruppen im technisch einwandfreien Zustand halten, um
den sicheren Betrieb der Sense zu gewährleisten.
•Tauschen Sie gebrauchte oder beschädigte Teile aus, um den
sicheren Betrieb zu gewährleisten.
•Vor Nässe schützen.
•Außerhalb der Reichweite von Kindern aufbewahren.
•Schneidelemente vom richtigen Typ verwenden.
ERLÄUTERUNG ZU DEN EINGESETZTEN PIKTOGRAMEN.
360°
15m
1. Achtung! Besondere Sicherheitsvorkehrungen beachten.
2. Brandgefahr.
3. Vergiftungsgefahr durch Abgase.
4. Schutzhandschuhe tragen.
5. Vor der Bedienung bzw. Instandsetzung den Motor ausschalten und
die Leitung von der Zündkerze abziehen.
6. Die Betriebsanleitung durchlesen und die darin enthaltenen
Warnhinweise und Sicherheitshinweise beachten!
7. Kopf-, Augen- und Gehörschutz verwenden.
8. Schutzkleidung verwenden.
9. Schutzschuhwerk verwenden.
10.Keine Extremitäten den Schneideelementen nähern.
11.Vor Feuchte schützen.
12.Dritte vom Einsatzbereich der Sense fernhalten, den Abstand von
min. 15m von Dritten einhalten.
13.Zurückgeworfene Splitter beachten.
14.Heiße Elemente nicht berühren.
ACHTUNG! Trotz dem Einsatz einer sicheren Konstruktion, von
Sicherheitseinrichtungen und zusätzlichen Schutzeinrichtungen
besteht stets das Restrisiko einer Verletzung beim Betrieb des
Gerätes.
AUFBAU UND ANWENDUNG
Die Motorsense wird mit einem Eintakt-Verbrennungsmotor mit
Luftkühlung angetrieben. Die Motorsense eignet sich ausgezeichnet
für das schwierige Gelände, vor allem da, wo die Motorrasenmäher
nicht eingesetzt werden können. Der beidhändige Handgriff
sorgt für ein komfortables Mähen großer Flächen. Die mit einem
entsprechenden Schneidwerkzeug ausgerüstete Sense ist ebenfalls
für das Ebnen der Rasenkanten sowie Finisharbeiten um die
Bäume, entlang der Pfade sowie für das Mähen vom verwirrten
Gras, Röhricht und von Brennnesseln bestimmt. Verwenden Sie nur
Zubehör, das für dieses Gerät geeignet ist, und beachten Sie die in
der Betriebsanweisung genannten Hinweise. Die Motorsense ist
ausschließlich für einen nicht professionellen Gebrauch bestimmt.
Nichtbestimmungsgemäße Verwendung des Gerätes ist nicht
zugelassen.

18
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente
des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.
1. Motorsteuerung.
2. Halterung des Schultergürtels.
3. Anlassseil.
4. Zündkerze.
5. Luftfiltergehäuse.
6. Tankdeckel.
7. Brennstofftank.
8. Gasseil.
9. Handgriff.
10.Tragegurt.
11.Abdeckung für Antriebsübertragungswelle.
12.Abdeckung.
13.Schneidelement.
14.Befestigungsschrauben.
15.Abdeckung der Spule mit Schneideseil.
18. Rastnasen.
19. Spule mit Schneideseil.
20. Feder.
21. Öffnungen für Schneideseil.
22. Spindel.
23. Öffnung für Spindelsperre.
24. Dreizahnmesser.
25. Schneide zum Anschneiden des übermäßigen Schneideseils.
26. Befestigungsschrauben für Kunststoffabdeckung.
28. Zündungsschalter.
29. Druckknopf zum Sperren des Hebels der Drosselklappe.
30. Hebel der Drosselklappe.
31. Karabinerhaken des Schultergürtels.
32. Schnalle des Schultergürtels.
33. Schmierstopfen des Getriebes.
34. Zündkerzenschlüssel.
35. Leitung der Zündkerze.
36. Kontakt der Zündkerze.
37. Brennstofffilter.
38. Kaltstarthebel.
39. Membranpumpe.
40. Regulierschraube für Leerlaufumdrehungen.
41. Luftfilter.
42. Luftfilterabdeckung.
* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten.
BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
1. Abdeckung der Spule mit Schneideseil. - 1 St.
2. Dreizahnmesser - 1 St.
3. Handgriff - 1 St.
4. Schrauben und Mutter - 1 Satz
5. Tragegurt - 1 St.
6. Schlüssel mit Schraubendreher - 1 St.
7. Sechskantschlüssel - 2St.
8. Abdeckung der Führung - 1 St.
9. Kunststoffabdeckung - 1 St.
BETRIEBSVORBEREITUNG
DREIZAHNMESSER UND ABDECKUNG DER SPULE MIT
SCHNEIEDSEIL MONTIEREN
Die Motorsense ermöglicht je nach Bedarf sowohl mit einem
Dreizahnmesser, als auch einem Schneideseil zu arbeiten.
Die Motorsense ohne angebrachte Abdeckung darf nicht
betrieben werden.
DREIZAHNMESSER MONTIEREN
•Die Abdeckung (12) montieren.
•Das Dreizahnmesser (24) (Abb. F) an der Spindel (22) montieren.
•Die Unterlegscheibe, Mutter einlegen, mit dem mitgelieferten
Schlüssel anziehen, dabei die Spindel (22) sperren, indem
man in die Öffnung der Spindelsperre den Sechskantschlüssel
(Abb. E) einschiebt.
ABDECKUND FÜR SPULE MIT SCHNEIDESEIL MONTIEREN
•Die Abdeckung (2)
•Auf die Spindel (22) die Abdeckung der Spule mit Schneideseil
(15) im Gegenuhrzeigersinn (Abb. B) aufdrehen.
•Die Spitze des Sechskantschlüssels in die Öffnung der
Spindelsperre (23) einlegen und die Spindel (Abb. E) sperren.
•Die Abdeckung der Spule mit Schneideseil anziehen.
•Vor dem Gebrauch die Abdeckung der Schneide zum Abschneiden
des übermäßigen Schneideseils (25) (Abb. F) entfernen.
HANDGRIFF MONTIEREN
Der Handgriff (9) sorgt für leichte und ergonomische Bedienung der
Motorsense.
•DenHandgriff(9) inder Abdeckungder Antriebsübertragungswelle
(11) einstellen.
•Den Handgriff mit sechs mitgelieferten Befestigungsschrauben
(14) (Abb. A) anbringen.
•Den Handgriff in eine ergonomische Position bringen.
•Mit dem mitgelieferten Sechskantschlüssel die
Befestigungsschrauben anziehen.
DEN WINKEL DES HANDGRIFFES EINSTELLEN
Die Neigung des Handgriffs der Motorsense kann eingestellt
werden. Die ergonomische Winkeleinstellung sorgt für lange
Arbeitszeit ohne Müdigkeit des Bedieners.
•Den Motor der Motorsense ausschalten.
•Die Befestigungsschrauben (14) (Abb. A) lösen.
•Den gewünschten Winkel einstellen.
•Die Befestigungsschrauben festziehen.
SCHULTERGÜRTEL MONTIEREN UND EINSTELLEN
Bei der Montage und Regulierung des Schultergürtels und der
Halterung des Schultergürtels ist der Motor auszuschalten.
Die geeignete Anpassung des Schultergürtels sorgt für leichtere
Arbeit.
•Den Karabinerhaken des Schultergürtels (31) (Abb. H) in die
Halterung des Schultergürtels (2) einlegen.
•Den Schultergürtel so regulieren, dass das Schneidelement
parallel zum Boden verläuft.
•Das Schneidelement (13) leicht auf Boden stützen.

19
•Die Halterung des Schultergürtels so verschieben, dass die beste
Auswucht der Sense erreicht wird.
•Beim Einsatz des Dreizahnmessers ist die Messerscharfe ca. 10 cm
über den Boden zu halten, damit sie den Boden nicht berührt.
•Mit der Schnalle des Schultergürtels (32) (Abb. I) die Länge des
Schultergürtels so regulieren, um die bequemste Arbeitsposition
zu gewährleisten.
Am Ende des Schultergürtels befindet sich der Karabinerhaken
mit einem Mechanismus zum schnellen Aufschnallen. Dieser
Mechanismus ist in Notsituationen zu benutzen, wenn das
schnelle Aufschnallen nötig ist.
Beim Betrieb muss die Sense stets am Schultergürtel angebracht
sein. Sonst kann man mit der Sense nicht sicher umgehen, es
kann zur Verletzung des Bedieners oder Dritter kommen. Der
Schultergürtel mit dem defekten Mechanismus zum schnellen
Aufschnallen darf nicht gebraucht werden.
BETRIEB / EINSTELLUNGEN
BRENNSTOFFMISCHUNG VORBEREITEN
Als Brennstoff für die Motorsense ist die Benzin-Öl-Mischung im
Verhältnis 25:1 zu verwenden.
Die meisten Probleme mit Verbrennungsmotoren hängen direkt
oder indirekt mit dem eingesetzten Brennstoff zusammen. Es
ist dabei besonders zu beachten, dass zur Vorbereitung der
Mischung kein Motoröl für Viertaktmotoren verwendet wird.
Niemals Benzin mit Öl direkt im Brennstofftank der Sense
zusammenmischen.
Das Benzin und Öl ist stets in einem speziell dafür bestimmten
Behälter zusammenzumischen.
Das Benzin (bleifrei mit 95 Oktan) mit dem hochwertigen Motoröl
für Zweitaktmotoren gemäß den unten angeführten Tabellen
zusammenmischen.
Benzin Motoröl für Zweitaktmotoren
1 Liter 40 ml
2Liter 80 ml
5Liter 200 ml
•Geeignete Ölmenge in den Behälter einschütten und dann die
genau gemessene Benzinmenge zugeben.
•Den Tankdeckel zudrehen und sehr genau zusammenmischen.
MOTOR STARTEN
Den Motor unter keinen Umständen ohne angebrachte
Abdeckung des Schneidelements betätigen. Die Verwendung
von nicht richtigen oder defekten Abdeckungen kann zu
seriösen Verletzungen führen.
Das nicht richtig aufgewickelte Schneidseil bzw. das nicht
richtige Schneid-Zubehör erhöhen die Schwingungen.
Die Motorsense ist mit einem Sicherheitsschalter ausgestattet, der
vor einem versehentlichen Start des Werkzeugs schützt.
Einschalten – Den Zündungsschalter (28) (Abb. G) in die „Start”-
Position, den Kaltstarthebel (38) (Abb. N) in die „ON”-Position
bringen, am Anlassseil (3) energisch ziehen. Beim mehrmaligen
Fehlschlag ist der Brennstoff mit der Membranpumpe (39) (Abb. N)
zu pumpen und erneut zu versuchen. Nach dem Motorstart darf man
erst nach einigen Sekunden an die Arbeit herantreten, indem man
den Kaltstart stufenweise ausschaltet und den Kaltstarthebel in die
„OFF”-Position bringt.
Um die Motorumdrehungen zu erhöhen, ist der Druckknopf zum
Sperren des Hebels der Drosselklappe (29) zu drücken und der Hebel
der Drosselklappe (30) (Abb. G) zu betätigen.
Ausschalten – Den Hebel der Drosselklappe (30) loslassen. Den
Zündungsschalter (28) in die„stop”-Position verschieben.
Nach dem Ausschalten des Motors rotieren die
Schneideelemente immer noch. Verwenden Sie die Motorsense
nie beim Regen und in feuchtem Umfeld. Niemals mit defektem
Gerät arbeiten. Alle Teile sind richtig zu montieren und sollen
den Sicherheitsanforderungen in Bezug auf den Betrieb der
Motorsense entsprechen. Jedes beschädigte Sicherheitselement
oder Teil ist sofort zu reparieren oder auszutauschen.
LEERLAUFUMDREHUNGEN REGULIEREN
Dreht sich das Schneidelement, obwohl sich der Hebel der
Drosselklappe (30) (Abb. G) in der Leerlaufstellung befindet, so
ist die Leerlaufgeschwindigkeit zu regulieren.
Die Leerlaufumdrehungen sollen so ausgewählt werden,
dass der Motor nicht aussetzt und das Schneidelement nicht
rotiert. Falls nach dem Start der Motorsense die Umdrehungen
zu hoch oder zu niedrig sind, so ist die Regulierung der
Leerlaufumdrehungen vorzunehmen.
•Hinter der Abdeckung des Luftfilters (5) befindet sich die
Regulierschraube für Leerlaufumdrehungen (40) (Abb. N).
•Den Motor der Sense starten.
•Mit einem Schraubendreher die Regulierschraube für
Leerlaufumdrehungen sorgfältig drehen (nach rechts, um die
Umdrehungen zu erhöhen, nach links, um zu verringern)
HINWEISE ZUM SICHEREN GEBRAUCH
• Ist der zu mähende Rasen hoch, muss das Mähen stufen- und
schichtweise ausgeführt werden.
•Die Motorsense ist von harten Objekten und Anbaupflanzen fern
zu halten.
•Die Motorsense ist nur dann einzusetzen, wenn der Rasen trocken
ist.
•Beim Trimmen von Kanten ist das Gerät entlang der Rasenkante
zu führen.
•Regelmäßig die Lüftungsschlitze am Motorgehäuse reinigen.
•Regelmäßig Rasenreste von der Abdeckung und Spule mit dem
Schneideseil entfernen.
•Die Motorsense nie mit Wasser, aggressiven Reinigungsmitteln
oder Lösungsmittel reinigen. Die Motorsense mit einer Bürste
oder einem feinen Lappen reinigen.
•Den Zustand der Zündkerze des Verbrennungsmotors regelmäßig
prüfen. Die gebrauchte Zündkerze gegen eine vom Hersteller
empfohlene Zündkerze tauschen.
•Empfohlene Spulen mit dem Schneideseil verwenden.
SCHNEIDESEIL AUSFAHREN
Die Motorsense ist mit einem System zum Abwickeln des
Schneidseils ausgestattet. Das Schneideseil wird eingefahren,
wenn die Spule energisch angedrückt wird, das überschüssig
ausgefahrene Schneideseil wird mit dem Messer (in der Abdeckung
untergebracht) abgeschnitten.
Wird das Schneidseil gerissen oder sein Teil innerhalb der Spule
gebrochen, so wird das Schneid seil nicht mehr zugeführt. Das
Schneidseil ist dann manuell zu ziehen.
SCHNEIDESEIL MANUELL AUSFAHREN
Den Motor der Motorsense ausschalten.
•Die Abdeckung der Spule mit Schneidseil (15) (Abb. B)
herausschrauben, dabei die Öffnung der Spindelsperre (23) (Abb.
E) mit dem Sechskantschlüssel sperren.
•Die Abdeckung der Spule festhalten.
•Die Rastnasen (18) (Abb. C) an beiden Seiten der Spule mit
Schneidseil drücken.
•Den Deckel von der Abdeckung der Spule mit Schneidseil
abnehmen.
•Die Seilenden ziehen und durch Öffnungen für das Schneidseil
(21) (Abb. D) führen.
•Den Deckel von der Abdeckung der Spule mit Schneidseil wieder
montieren.
•Die Abdeckung der Spule mit Schneidseil in die Spindel
hineinschrauben.
Beim Gebrauch der Sense zum senkrechten Zuschneiden von
Kanten soll man besonders vorsichtig vorgehen. Dabei achten,

20
dass man sich außerhalb der Drehebene des Schneideseils
befindet, um Verletzungen durch fliegende Objekte zu
vermeiden.
Der Motor wird sehr heiß sowohl bei der Arbeit, als auch nach
dem Abschluss der Arbeit. Die Berührung kann zur Verbrennung
der Haut führen.
Die Abgase enthalten Kohlenoxid, dessen Einatmung zur
Vergiftung führen kann. Aus diesem Grund darf man das
Gerät nie in Räumen oder Orten mit schwacher Lüftung, in
geschlossenen Räumen oder in der Nachbarschaft von leicht
entflammbaren Stoffen betätigen.
BEDIENUNG UND WARTUNG
Vor der Reinigung, Prüfung oder Reparatur der Motorsense ist
sicher zu stellen, dass der Motor ausgeschaltet und abgekühlt
worden ist. Die Leitung der Zündkerze (35) (Abb. K) von der
Zündkerze trennen, um einen versehentlichen Start des Motors
zu verhindern.
Auf das Messer zum Abschneiden des Schneideseils achten.Wird
die Motorsense nicht mehr gebraucht, so ist das Messer immer
abzusichern.
SPULEN MIT DEM SCHNEIDESEIL AUSTAUSCHEN
Sicherstellen, dass der Motor der Sense ausgeschaltet ist.
•Die Abdeckung der Spule mit Schneidseil (15) (Abb. B)
herausschrauben, dabei die Öffnung der Spindelsperre (23) (Abb.
E) mit dem Sechskantschlüssel sperren.
•Die Abdeckung der Spule festhalten.
•Die Rastnasen (18) an beiden Seiten der Spule mit Schneidseil
drücken (Abb. C).
•Die Spule mit Schneideseil (19) herausnehmen (die Feder (20) soll
in der Abdeckung der Spule bleiben) (Abb. D).
•Das Innere der Abdeckung der Spule genau reinigen, alle Rasen-
und Erdereste entfernen.
•Das Schneideseil von der Spule auf die Länge von ca. 15cm an
beiden Enden abwickeln.
•Die Seilenden von der neuen Spule durch die Öffnungen für das
Schneidseil (21) (Abb. D) führen.
•Die neue Spule mit Schneidseil in die Abdeckung fest eindrücken.
•Die Abdeckung der Spule montieren und festpressen (die
Abdeckung der Spule muss richtig sitzen und mit Rastnasen
arretiert werden).
LUFTFILTER
Der verschmutzte Luftfilter bewirkt, dass die Leistung des
Verbrennungsmotors reduziert und der Brennstoffverbrauch erhöht
wird. Der Luftfilter ist jede 5Betriebsstunden zu reinigen.
•Die Abdeckung des Luftfilters (42) (Abb. O) abnehmen.
•Den Luftfilter (41) (Abb. O) aus der Abdeckung abnehmen.
•Den Luftfilter in Warmwasser mit Seife reinigen.
•Den Luftfilter trocknen lassem und wieder anbringen.
Um die Brandgefahr oder Bildung gefährlicher Dünste zu
verhindern, darf der Luftfilter mit Benzin bzw. anderen
entzündlichen Lösungsmittel nicht gereinigt werden.
BRENNSTOFFFILTER REINIGEN / AUSTAUSCHEN
•Den Brennstofftankdeckel (6) abschrauben.
•Mit einem Drahthacken oder Sechskantschlüssel den
Brennstofffilter (37) (Abb. M) durch die Füllöffnung
herausnehmen.
•Den Brennstofffilter abbauen und mit Benzin reinigen bzw. gegen
einen neuen austauschen.
•Den Brennstofffilter im Brennstofftank (7) montieren und den
Tankdeckel zudrehen.
Bei der Montage des Brennstofffilters darauf achten, dass in die
Saugleitung keine Verunreinigungen hineindringen.
ZÜNDKERZE
Für einen einwandfreien Betrieb der Motorkettensäge ist die
Zündkerze regelmäßig auf Zustand zu prüfen.
•Den Motor abkühlen lassen.
•Die Leitung der Zündkerze (35) (Abb. K) von der Zündkerze (4)
abnehmen.
•Den Schlüssel für Zündkerzen (34) (Abb. K) verwenden und damit
die Zündkerze herausdrehen.
•Die Kontakte der Zündkerze (36) (Abb. L) reinigen. Den Anstand
zwischen den Kontakten einstellen.
•Ggf. die Zündkerze gegen eine neue austauschen.
AUFBEWAHREN
Vor der Aufbewahrung ist die Brennstoffleitung komplett zu
entleeren.
•Den Brennstoff vom Brennstofftank ablassen, den Motor starten
und abwarten, bis er zu laufen aufhört, da es keinen Brennstoff im
Brennstofftang mehr gibt.
•In jeder Saison frischen Brennstoff verwenden. Keine
Reinigungsmittel zur Reinigung des Brennstofftanks verwenden,
denn dies kann zu Motorschäden führen.
•Besonders darauf achten, dass die Lüftungsschlitze im
Motorgehäuse frei sind.
•An der Motorsense dürfen nur Wartungsarbeiten vorgenommen
werden, die in der vorliegenden Betriebsanleitung beschrieben
sind. Alle anderen Tätigkeiten dürfen nur vom autorisierten
Kundendienst vorgenommen werden.
•Keine Modifizierungen innerhalb der Konstruktion der Motorsense
dürfen vorgenommen werden.
•Wird die Motorsense nicht mehr gebraucht, ist sie in einem
sauberen Zustand, auf einer ebenen Fläche, trocken und
außerhalb der Reichweite von Kindern aufzubewahren.
Brennstoffe mit Zumischung von Alkohol (Ethyl- oder
Methylalkohol) können Feuchte absorbieren, was während
der Aufbewahrung zum Trennen der Bestandteile der
Brennstoffmischung und der Bildung von Säuren führt. Benzin
mit Säuregehalt kann zu Motorschäden führen.
Auf das Messer zum Abschneiden des Schneideseils achten.Wird
die Motorsense nicht mehr gebraucht, so ist das Messer immer
abzusichern.
Alle Störungen sind durch den autorisierten Kundendienst des
Herstellers zu beheben.
TECHNISCHE PARAMETER
NENNWERTE
Motorsense
Parameter Wert
Motorvolumen 43 cm3
Motorleistung 1,4kW (1,9KM)
Max. Drehzahl der Spindel mit
dem Schneidelement 7000 / 8500 min-1
Durchschnittlicher
Brennstoffverbrauch 1,6l / h
Brennstoff (Mischung) Benzin / Öl (für
Zweitaktmotoren) 25 : 1
Volumen des Brennstofftanks 1,2l
Vergaser Membranvergaser
Zündungssystem Funkentyp
Zündkerze L7RTC/TORCH o L8RTF/NHSP LD
Abstand zwischen den
Kontakten der Zündkerze 0,6– 0,7 mm
