VESALA NanoSonde MPL4-33 User manual

USER MANUAL
NanoSonde® MPL4-33
This manual contains important operating and safety information.
Please read all instructions carefully before use. Failure to understand and
follow instructions and cautions may lead to damage to your equipment
and working environment.

NanoSonde® MPL4-33
The serial number of your device is indicated on your Sonde and also on the
storage case. The serial number may wear off, enter the serial number below and
always refer to this information when you need to contact the manufacturer.
VERSION NUMBER X00
SERIAL NUMBER ___________________________
IMPORTANT SAFETY INFORMATION
The following symbol is used throughout this manual mark important instructions.
Please take care when meeting this symbol:
GENERAL INFORMATION
The NanoSonde MPL4-33 is a very small, battery operated transmitter that emits a
33 kHz signal, which can be located by a receiver operating on the same
frequency. The NanoSonde is intended to be used in non-conductive ducts,
cavities and structures. The flexible construction allows the Sonde to pass through
curves and bends. The device is intended for professional use.
ITEMS SUPPLIED
1
NanoSonde
MPL4-33
1
Shock Absorber
IV343-48
1
Spare Battery Cap
MPL4-BC
2
Lithium Battery
BR425
1
Case with Quick Reference Guide
SB4
BATTERY INSTALLATION
When the battery cap is correctly closed, the locking mechanisms of the battery
cap are visible in the slots by the closed lock symbol (Figure 1). Turn the battery
cap 90° or a quarter turn clockwise (Figure 2). Each quarter turn will be indicated
by an audible click. The locking mechanism will now be visible in the opening by
the open lock symbol (Figure 3). Remove the battery cap by pulling it gently.

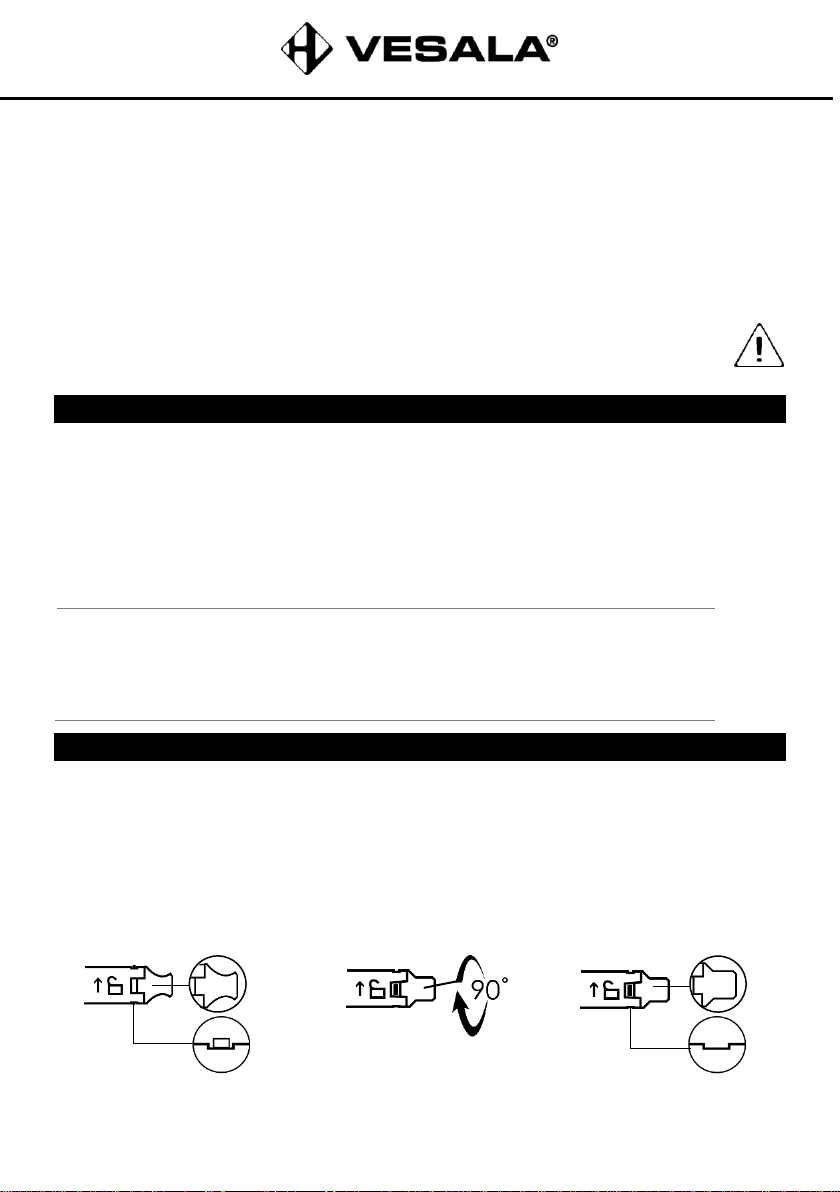

Figure 1: Closed battery cap Figure 2: Opening battery cap Figure 3: Open battery cap
Turning the battery cap counterclockwise will damage the battery cap
and/or Sonde.
1(6) Precaution: Always take care to turn the battery cap clockwise

NanoSonde® MPL4-33

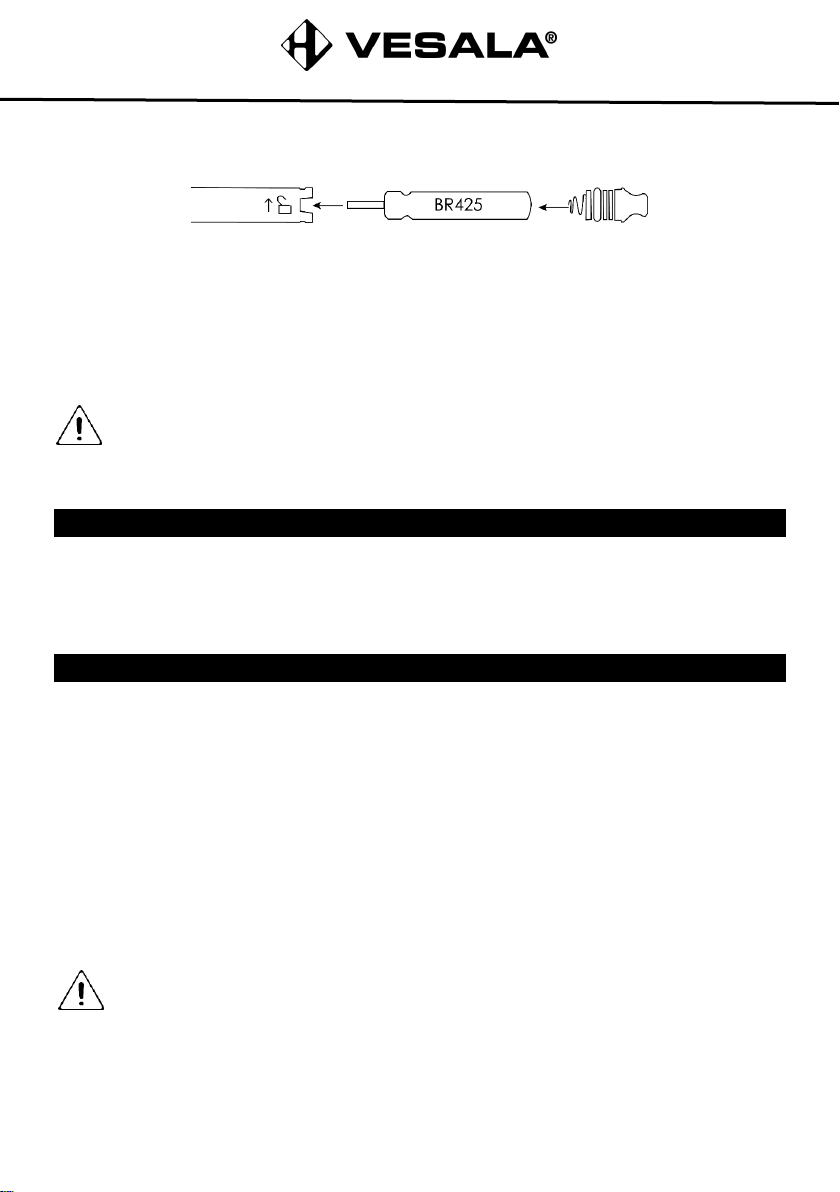

Insert the BR425 battery. Observe polarity, insert with the pin-end first (Figure 4).
When using the Sonde for extended times, always use a new battery.
Figure 4: Inserting battery
To attach the battery cap, ensure that the locking mechanism is inserted to the
openings by the open lock symbol (Figure 3). Push the battery cap gently in place.
To close, turn the battery cap 90° or a quarter turn clockwise (Figure 2).
Low temperatures reduce the operating time of the battery. Extended storage
time can reduce battery capacity.
High mechanical stress, high ambient temperatures or immersion into liquids
can cause leakage, fire or explosions of the batteries.
Precautions: Protect the batteries from mechanical influences and high ambient
temperatures. Do not drop or immerse batteries into liquids.
TURNING THE SONDE ON AND OFF
The MPL4-33 will turn on, when you close the battery compartment. To turn the
NanoSonde off, remove the battery. Always remove the battery completely when
you are not using the Sonde. Remember to always attach the battery cap to the
Sonde to avoid losing it.
OPERATING THE DEVICE
Once the battery is inserted into the NanoSonde and the battery cap attached,
the NanoSonde will start emitting a 33 kHz signal. The Sondes location can now be
detected with a receiver that operates at the same frequency, such as the Vesala
CL43. Before use, ensure the NanoSonde is fully functional by locating the signal
with a corresponding receiver. Refer to the user manual of the receiver on
pinpointing the location of the NanoSonde.
Do not attach the MPL4-33 to a pushrod. The Sonde is not designed to take
impacts of more than 0.2 J or withstand pulling or pushing of more than 10N. If your
Sonde gets stuck, do not remove it by pulling, this will damage the device.
During use the NanoSonde will develop a slight bend. If not overbent, this does not
affect the functionality of the Sonde.
Overbending the NanoSonde can lead to damage to the device.
Precaution: Never bend the Sonde to an angle exceeding 45°.
2 (6)

NanoSonde® MPL4-33
JETTING THE NANOSONDE WITH COMPRESSED AIR
When using the device with compressed air always refer to the user manual of the
jetting unit and follow safe work practices.
Use of compressor can lead to the NanoSonde exiting the duct at a great
speed.
Precaution: Always use a catcher device at the end of the duct. If changing the
direction of the jetting due to the device getting stuck, remember to move the
catcher device to the other end of the duct. Do not jet the NanoSonde with
pressure exceeding 4 bars. Always use safety goggles, when using the NanoSonde
with compressed air.
MAINTENANCE
CLEANING
Clean with clean soft cloth. Do not use abrasive agents or solvents for cleaning.
Take care to avoid dirt getting into the unit. Regularly inspect O-ring and replace if
damaged. If water gets into the battery compartment, allow it to dry at room
temperature.
STORAGE
Store inside storage box. Respect the temperature limits stated in the technical
data when storing the device. Always remove the batteries from the product
during storage to avoid leakage. After a long time of storage, check the accuracy
of the device.
TROUBLESHOOTING
Problem
Possible cause
Remedy
NanoSonde does not
turn on.
Battery is weak.
Sonde is damaged
Replace battery. There
are no serviceable parts
in the device. Contact
your distributor or
manufacturer
NanoSonde
unintentionally turns off
Battery is weak
Replace battery
No signal is detected
Battery is weak
Device is used in
conductive duct
Replace battery
Use another Sonde
3 (6)

NanoSonde® MPL4-33
DISPOSAL
This product is an electric device and must be collected separately
for disposal according to the European Directive on waste electrical
and electronic equipment.
For business users in the European Union:
If you wish to discard electrical and electronic equipment, please contact your
supplier or manufacturer for further information.
Information on disposal in other countries outside the European Union:
This symbol is only valid in the European Union. If you wish to discard this product
please contact your local authorities or dealer and ask for the correct method of
disposal.
TECHNICAL SPECIFICATIONS
Dimensions; Length x Diameter
94 mm x 4.6 mm
Weight including BR425 Battery
4.5 g
Typical Range in air*
2.3 m
Operating Frequency
32.768 kHz
Frequency Tolerance
± 3 Hz
Transmitting Power
<5 mW
Signal Type
Continuous
Battery Type
1 x BR425 (3V)
Typical operating time
9 hrs at 20°C
Typical power consumption
3 mA at 3.0 V
Operating Temperature
-10° C to +50° C
Storage Temperature
-40° C to +60° C
Protection
IP67 IK02
Max. ambient pressure
4 bar
Mounting Thread
M3.5 Female
Max. Speed
10 m/s
Max. Speed w. shock absorber
20 m/s
Minimum bending radius of duct
170 mm
Intended inner diameter of duct
6 mm - 8 mm
*will vary with choice of receiver, battery voltage, ambient noise and interference 4 (6)

NanoSonde® MPL4-33
ACESSORIES & CONSUMABLES
Spare battery kit , BR425-kit10,10 pcs BR425 batteries in Box
V14027
Battery Cap, MPL4-BC
V14016
O-Ring, Ø2.0 x 1.0 NBR70
N01219
Shock Absorber (M3,5 Ø 4.8 mm), IV343-48
V14350
Shock Absorber (M3,5 Ø 6.4 mm), IV343-64
V14355
SAFETY INSTRUCTIONS
Use the following safety guidelines to help ensure your own personal safety
and to help protect your equipment and working environment from potential
damage.
The absence of instruction can lead to incorrect or adverse use, and can
give rise to accidents with far-reaching human, material and financial
consequences.
Precaution: All users must follow the safety instructions given by the manufacturer in
this manual
Watch out for faulty operation if the product has been dropped or has
been misused, modified, stored for long periods or transported.
Precautions: Periodically carry out test measurements with a 33 kHz receiver.
SCOPE OF OPERATION
Permitted use:
The Vesala NanoSonde MPL4-33 is a short range inductive 32768Hz transmitter
intended to be used in non-conductive ducts, cavities and structures for locating
obstructions and duct calibration.
Adverse use;
Use of the product without this user manual
Use of the device against the instructions given in this user manual
Use outside of the intended limits
Opening or modifying the device
H. Vesala Oy disclaims any responsibility for damages to persons or property
caused by the operation of the device in violation of the instructions contained in
this manual.
5 (6)

NanoSonde® MPL4-33
Adverse use can lead to malfunction and damage.
Precautions: The device is not to be operated until the user has familiarized
himself with this user manual.
EMC
Electromagnetic Compatibility is taken to mean the capability of the product to
function smoothly in an environment where electromagnetic radiation and
electrostatic discharges are present, and without causing electromagnetic
disturbances to other equipment. The device meets the strict regulations and
standards which are in force in this respect, still the possibility that other equipment
may be disturbed or that humans or animals may be affected cannot be
excluded.
MANUFACTURERS WARRANTY
H. Vesala Oy provides a warranty for the NanoSonde MPL4-33 one year from the
date of purchase. The warranty covers material or manufacturing defects
occurring during this time. During the warranty period H. Vesala Oy shall, at his sole
discretion, either repair or replace the defective device or any component
thereof. The following are excluded from the warranty: Damage due to improper
use, normal wear and tear and defects which only insignificantly impair the value
or suitability of use. Any tampering by unauthorized persons shall render the
warranty void. Users are advised to contact the manufacturer in case of faults or
queries relating to the use of the device.
DECLARATION OF CONFORMITY
Hereby, H. Vesala Oy, declares that the radio equipment type
NanoSonde MPL4-33
is in compliance with the essential requirements and other relevant provisions of
Directive
2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet
address: http://www.vesala.fi/MPL4-33/doc
6 (6)

H. Vesala Oy
Peräsimentie 1
FI-03100 NUMMELA
www.vesala.fi
[email protected]
Tel. [phone]
© 2019 H. Vesala Oy All Rights Reserved 01.03.2019

BEDIENUNGSANLEITUNG
NanoSonde® MPL4-33
Diese Bedienungsanweisung enthält wichtige Informationen zur
Sicherheit und Anwendung, lesen Sie diese vor dem Gebrauch der
Sonde gründlich durch. Nichtbeachtung der Bedienungsanleitung kann
zu Sachschäden an der Sonde selbst und an anderen Geräten und
Einrichtungen zur Folge haben.

NanoSonde® MPL4-33
Die Seriennummer ist Ihrer Sonde und der Aufbewahrungsbox zu entnehmen. Die
Seriennummer kann sich abnutzen, übertragen Sie diese in die Gebrauchs-
anweisung und beziehen Sie sich immer auf diese Angaben, wenn Sie Kontakt mit
dem Hersteller aufnehmen.
VERSIONSNUMMER X00
SERIENNUMBER ___________________________
WICHTIGE SICHERHEITSINFORMATION
Potentiell gefährliche Situationen oder wichtige Sicherheitshinweise werden in
dieser Anweisung durch folgendes Symbol angezeigt. Wenn Sie beim Lesen
auf das nachstehend gezeigten Symbol stoßen ist Vorsicht angebracht:
ALLGEMEINE INFORMATIONEN
Die Vesala NanoSonde MPL4-33 ist ein sehr kleiner, batterie-betriebener Sender,
der ein 33 kHz Signal aussendet, das von Empfängern mit derselben Frequenz
empfangen werden kann. Die NanoSonde ist für den Einsatz in nicht leitenden
Rohren, Leitungen und Strukturen. Die biegsame Bauform ermöglicht das
Durchlaufen von Kurven und Krümmungen. Das Gerät ist für den professionellen
Einsatz bestimmt.
LIEFERUMFANG
1
NanoSonde
MPL4-33
1
Stoßdämpfer
IV343-48
1
Extra Batteriekappe
MPL4-BC
2
Lithiumbatterie
BR425
1
Aufbewahrungsbox mit Kurzanleitung
SB4
EINSETZEN DER BATTERIEN
Wenn die Batteriekappe geschlossen ist, sind deren Verriegelungsmechanismen in
den Öffnungen neben dem Symbol mit geschlossenen Schloss zu sehen
(Abbildung 1). Drehen Sie die Batteriekappe 90 ° oder eine Viertelumdrehung im
Uhrzeigersinn (Abbildung 2). Ein Klick-Ton ist nach jeder Vierteldrehung zu hören.
Die Verriegelungsmechanismen sind nun in den Öffnungen neben dem Symbol mit
geöffneten Schloss zu sehen (Abbildung 3). Entfernen Sie die Batteriekappe, indem
Sie vorsichtig daran ziehen.
Abbildung 1: Batteriekappe Abbildung 2: Batteriekappe Abbildung 3: Batteriekappe
1(6) geschlossen öffnen geöffnet

NanoSonde® MPL4-33
Drehen des Batteriefachdeckels gegen den Uhrzeigersinn kann die
Batteriekappe und / oder Sonde beschädigen.
Gegenmaßnahmen: Batteriekappe immer im Uhrzeigersinn drehen.
Legen Sie die BR425 Batterie ein. Polarität beachten, mit dem Stab-Ende zuerst
einfügen (Abbildung 4). Bei längerer Anwendung immer eine neue Batterie
verwenden.
Abbildung 4: Einsetzen der Batterie
Um den Batteriedeckel zu befestigen, führen Sie zuerst die Verriegelungs-
mechanismen in die Öffnungen neben dem Symbol mit geöffneten
Schloss(Abbildung 3). Drücken Sie die Batteriekappe vorsichtig fest. Um die
Batteriekappe zu schließen, drehen Sie den Batteriedeckel um 90 ° oder eine
Viertelumdrehung im Uhrzeigersinn (Abbildung 2).
Niedrige Temperaturen reduzieren die Betriebszeit der Batterie. Längere
Lagerzeiten können die Batteriekapazität verringern
Starke mechanische Belastungen, hohe Umgebungstemperaturen oder
Eintauchen in Flüssigkeiten können zum Auslaufen, Brand oder zur Explosion
der Batterien führen.
Gegenmaßnahmen: Schützen Sie die Batterien vor mechanischen Einwirkungen
und hohen Umgebungstemperaturen. Batterien nicht in Flüssigkeiten eintauchen.
EIN- UND AUSSCHALTEN DER SONDE
Die NanoSonde schaltet sich ein, wenn Sie die Batteriekappe befestigen. Um die
Sonde auszuschalten, entfernen Sie die Batterie. Entfernen Sie die Batterie immer
vollständig, wenn Sie die Sonde nicht benutzen. Um die Batteriekappe nicht zu
verlieren, immer an der Sonde befestigen.
BEDIENUNG
Nach dem einlegen der Batterie und dem Befestigen der Batteriekappe, fängt die
NanoSonde an, ein 33 kHz Signal zu senden. Die Position der Sonde kann nun mit
einem Empfänger, der auf der gleichen Frequenz arbeitet, erkannt werden, z.B
dem Vesala CL43. Stellen Sie vor der Anwendung die Funktionsfähigkeit der Sonde
fest, indem Sie das Signal der Sonde mit einem geeigneten Empfänger feststellen.
Befolgen Sie zum Orten der Sonde die Anweisungen in der Bedienungsanleitung
des Empfängers.
Verwenden Sie die MPL4-33 nicht mit Röhrenschlangen, Fiberglas-Kabeleinzieh-
systemen, Einziehfedern oder Einziehschubstangen. Die Sonde ist nicht ausgelegt,
um Stöße von mehr als 0,2 J zu ertragen, oder einem Ziehen oder Drücken von
mehr als 10 N zu widerstehen Wenn Ihre Sonde stecken bleibt, entfernen Sie sie
nicht durch Ziehen, diese beschädigt das Gerät. 2 (6)

NanoSonde® MPL4-33
Während des Gebrauchs wird die NanoSonde eine leichte Biegung entwickeln.
Falls sie nicht überbogen wurde, beeinträchtigt dieses die Funktionalität der Sonde
nicht.
Überbiegen der NanoSonde kann das Gerät beschädigen.
Gegenmaßnahmen: Die Sonde niemals um mehr als 45 ° biegen.
EINBLASEN DER SONDE MIT DRUCKLUFT
Beim Verwenden der Sonde mit Druckluft, beziehen Sie sich immer auf die
Bedienungsanleitung des Einblasgeräts und beachten Sie Sicherheitsregeln und -
maßnahmen.
Beim Verwenden von Druckluft kann die NanoSonde mit hoher
Geschwindigkeit aus dem Rohr austreten.
Gegenmaßnahmen: Verwenden Sie immer eine Auffangeinrichtung am Ende des
Rohres. Falls Sie die Einblaserichtung ändern, bringen Sie die Auffangeinrichtung an
das andere Ende des Rohres. Blasen Sie die Sonde nicht mit einem Druck von mehr
als 4 bar ein. Tragen Sie immer eine Schutzbrille beim Verwenden der MPL4-33 mit
Druckluft.
PFLEGE UND INSTANDHALTUNG
SÄUBERUNG
Reinigen Sie das Gerät mit einem sauberen, weichen Tuch. Verwenden Sie keine
Scheuermittel oder Lösungsmittel zur Reinigung. Achten Sie darauf, dass kein
Schmutz in das Gerät gelangt. Überprüfen Sie den O-Ring regelmäßig und falls
beschädigt, ersetzen Sie ihn. Falls Wasser in die Sonde gelangt, lassen Sie diese bei
Raumtemperatur trocknen.
LAGERUNG
Die Sonde in ihrer Aufbewahrungsbox aufbewahren. Beachten Sie bei der
Lagerung des Gerätes die in den technischen Daten angegebenen
Temperaturgrenzen. Entnehmen Sie während der Lagerung immer die Batterien.
Überprüfen Sie die Funktion des Geräts nach längerer Lagerung.
FEHLERSUCHE
Problem
Mögliche Ursache
Lösung
Die NanoSonde schaltet
sich nicht ein.
Die Batterie ist schwach
oder falsch eingesetzt.
Die Sonde ist beschädigt.
Batterie austauschen.
Die Sonde enthält keine
vom Benutzer zu
wartenden Teile.
Wenden Sie sich an Ihren
Händler oder Hersteller.
Die NanoSonde schaltet
sich unbeabsichtigt aus.
Die Batterie ist schwach.
Batterie austauschen.
3 (6)

NanoSonde® MPL4-33
Es wird kein Signal
erkannt.
Die Batterie ist schwach.
Sonde wird in leitfähigem
Rohr eingesetzt.
Batterie austauschen.
Eine andere, für
leitfähige Rohre
geeignete Sonde
verwenden.
ENTSORGUNG
Dieses Produkt ist ein elektrisches Gerät und muss gemäß der europäischen
Richtlinie über Elektro- und Elektronik-Altgeräte separat gesammelt und entsorgt
werden.
Für Geschäftskunden in der Europäischen Union:
Wenn Sie dieses Gerät entsorgen möchten, wenden Sie sich bitte an
Ihren Händler oder den Hersteller.
Informationen zur Entsorgung in Ländern außerhalb der Europäischen
Union:
Dieses Symbol gilt nur in der Europäischen Union. Wenn Sie dieses Produkt
entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden oder Ihren
Händler und fragen Sie nach der richtigen Entsorgungsmethode.
TECHNISCHE EIGENSCHAFTEN
Abmessungen; Länge x Durchmesser
94 mm x 4.6 mm
Gewicht mit BR425 Batterie
4.5 g
Typische Reichweite in Luft*
2.3 m
Betriebsfrequenz
32.768 kHz
Bandweite
± 3 Hz
Sendeleistung
<5 mW
Signaltyp
Kontinuierlich
Batterietyp
1 x BR425 (3V)
Typische Betriebsdauer
9 Std. bei 20°C
Typische Leistungsaufnahme
3 mA bei 3.0 V
Betriebstemperatur
-10° C bis +50° C
Lagertemperatur
-40° C bis +60° C
Schutzklasse
IP67 IK02
Max. Umgebungsdruck
4 bar
4 (6)

NanoSonde® MPL4-33
Max Geschwindigkeit
10 m/s
Max Geschwindigkeit mit Stoßdämpfer
20 m/s
Befestigungsgewinde
M3.5 weiblich
Min. Biegeradius des Rohrs
170 mm
Vorgesehener Innendurchmesser der Rohre
6 mm - 8 mm
* hängt vom Empfänger, Batteriespannung, Umgebungsgeräuschen und Interferenz ab
VERBRAUCHSMATERIAL UND ZUBEHÖR
Ersatzbatterie Set, BR425-kit10, 10 St. BR425 Batterien in
Aufbewahrungsbox
V14027
Batteriekappe, MPL4-BC
V14016
O-Ring, Ø2.0 x 1.0 NBR70
N01219
Stoßdämpfer (M3,5 Ø 4.8 mm), IV343-48
Stoßdämpfer (M3,5 Ø 6.4 mm), IV343-64
V14350
V14355
SICHERHEITSHINWEISE
Verwenden Sie die folgenden Sicherheitsrichtlinien, um Ihre persönliche Sicherheit
zu gewährleisten und Ihr Gerät und Ihre Arbeitsumgebung vor möglichen Schäden
zu schützen.
Das Fehlen von Anweisung und die Missachtung dieser Bedienungsanleitung
können zu falschem oder bestimmungswidrigen Gebrauch und zu Unfällen
mit weitreichenden personellen, materiellen und finanziellen Folgen führen.
Vorsichtsmaßnahme: Alle Benutzer haben den Sicherheitshinweisen des Herstellers
in dieser Bedienungsanleitung zu folgen.
Achten Sie auf fehlerhafte Messergebnisse, besonders wenn das Produkt
fallen gelassen worden ist oder längere Zeit gelagert oder transportiert wurde.
Vorsichtsmaßnahme: Führen Sie regelmäßige Testmessungen mit einem 33 kHz
Empfänger aus.
EINSATZBEREICH
Bestimmungsgemäßer Gebrauch:
Die Vesala NanoSonde MPL4-33 ist ein induktiver Sender mit geringer Reichweite
(Short Range Device, SRD) auf der Frequenz 32768 Hz, der zum Lokalisieren von
Engpässen und Kalibrieren nicht leitender Rohre, Leitungen und Strukturen
eingesetzt werden kann.
Bestimmungswiedriger Gebrauch:
Verwendung des Geräts ohne diese Bedienungsanleitung. 5 (6)

NanoSonde® MPL4-33
Verwendung außerhalb der vorgesehenen Grenzen.
Öffnen oder Modifizieren des Gerätes.
H. Vesala Oy lehnt jede Verantwortung für Schäden an Personen oder Eigentum
ab, die durch den Betrieb des Gerätes gegen der in diesem Handbuch
enthaltenen Anweisungen verursacht wurden.
Bestimmungswidriger Gebrauch kann zu Fehlfunktionen und Schäden führen.
Vorsichtsmaßnahmen: Das Gerät darf nicht verwendet werden, bis sich der
Benutzer mit dieser Bedienungsanleitung vertraut gemacht hat.
EMC
Unter Elektromagnetischer Kompatibilität wird hier die Fähigkeit des Produkts
verstanden in einer Umgebung, in der elektromagnetische Strahlung und
elektrostatische Entladungen vorhanden sind, reibungslos zu funktionieren, ohne
elektromagnetische Störungen bei anderen Geräten zu verursachen. Obwohl das
Produkt die in dieser Hinsicht geltenden Vorschriften und Normen erfüllt, kann die
Möglichkeit, daβ das Produkt durch intensive elektromagnetische Strahlung gestört
werden kann, nicht ausgeschlossen werden.
HERTELLERGARANTIE
H. Vesala Oy gewährt der NanoSonde MPL4-33 eine 1-jährige Herstellergarantie ab
Kaufdatum. Die Garantie erstreckt sich auf Material- oder Herstellungsfehler, die
während dieser Zeit auftreten. Innerhalb der Garantiezeit beseitigt der Hersteller
alle solche Mängel des Gerätes, nach alleinigen Ermessen, durch Reparatur oder
Austausch. Von der Garantie sind ausgenommen: Schäden durch
unsachgemäßen Gebrauch, normaler Verschleiß und Verbrauch, Nichteinhaltung
der Bedienung laut Bedienungsanleitung und Mängel, die den Wert oder die
Gebrauchstauglichkeit nur unwesentlich beeinträchtigen. Bei Eingriffen durch nicht
vom Hersteller autorisierter dritter Personen, erlischt die Garantie. Im Falle von
Garantieansprüchen oder Fragen bezüglich der Benutzung des Gerätes, wenden
Sie sich an den Hersteller
KONFORMITÄTSERKLÄRUNG
Hiermit erklärt H. Vesala Oy, dass der Funkanlagentyp
NanoSonde MPL4-33
der Richtlinie
2014/53/EU
entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetaddresse verfügbar: www.vesala.fi/MPL4-33/doc 6 (6)

H. Vesala Oy
Peräsimentie 1
FI-03100 NUMMELA
www.vesala.fi
[email protected]
Tel. [phone]
© 2019 H. Vesala Oy All Rights Reserved 01.03.2019
