Vessel Stat-Clean F-6BF-E User manual

静電気除去ミニファン
─取扱説明書─
○ご使用の前に、この取扱説明書をお読みください。
○お読みになった後はいつでも使用できるように大切に保管してください。
目次
●安全にご使用いただくために··························································P.3
●製品の特長 ·············································································P.4
●製品の仕様 ·············································································P.5
●外観図···················································································P.6
●能力チャート ············································································P.7
●設置······················································································P.8
●ご使用の前に ···········································································P.10
●運転······················································································P.11
●保守・点検 ··············································································P.12
●異常時の処置 ··········································································P.15
●保管······················································································P.15
●保証書···················································································P.16

2

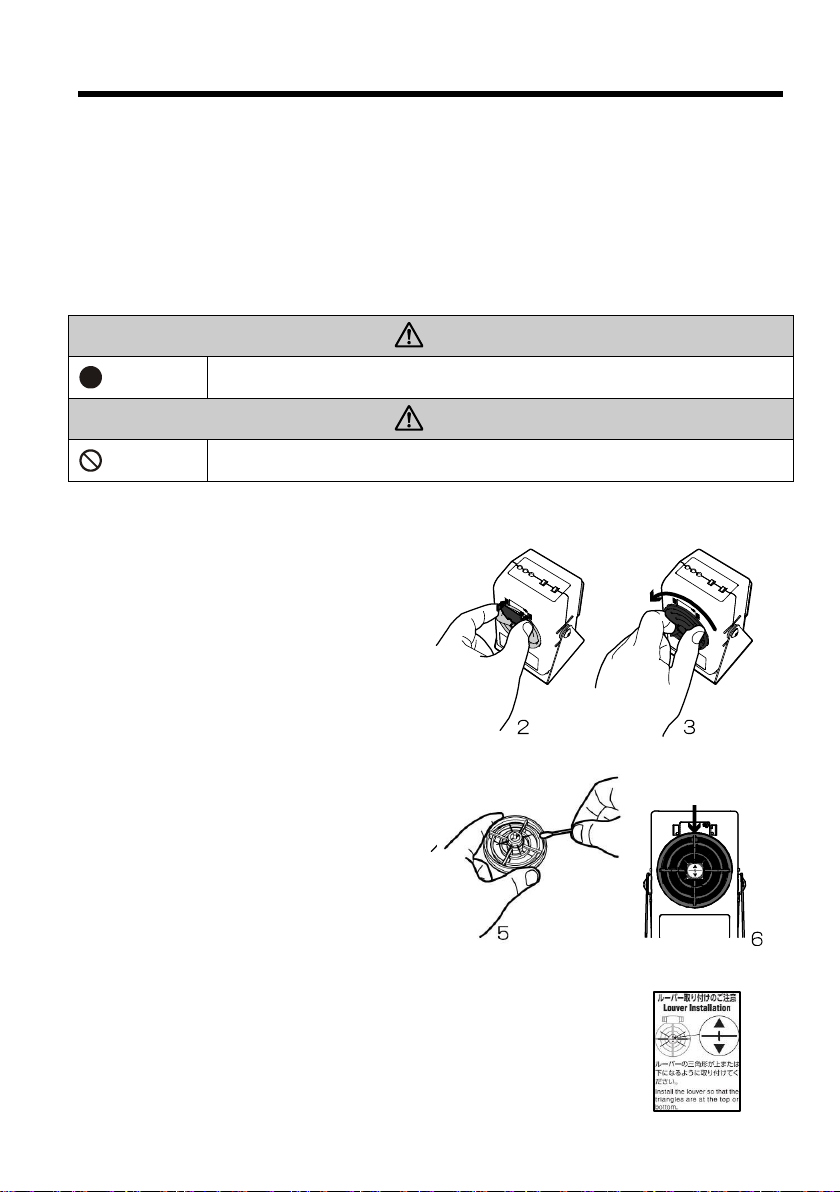

F-6BF 針電極ユニット取り付けの際のご注意
取扱説明書 P.13、針電極ユニットの清掃手順／交換手順の注意事項を記載しています。

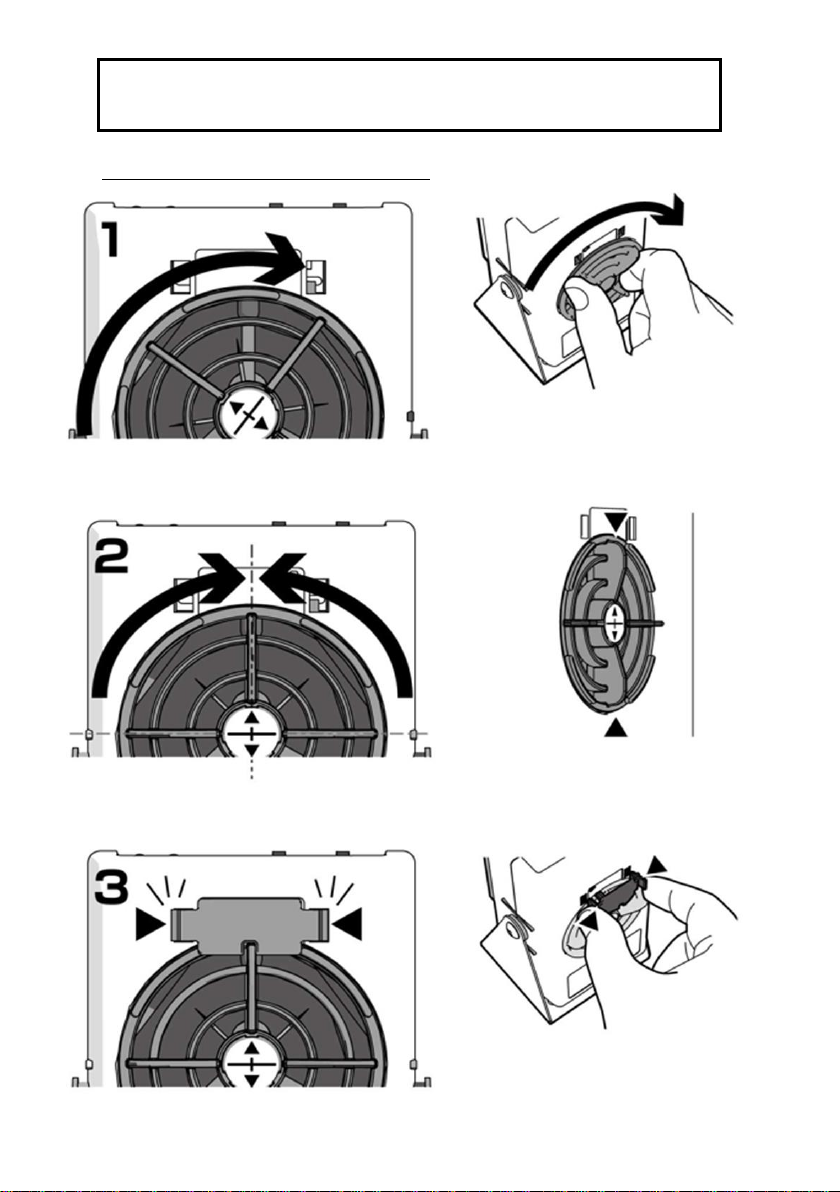

針電極ユニットの取り付けの向きにご注意ください。
１.針電極ユニットのネジを右に回し締め込
みます。
２.針電極ユニットを締め込み、ルーバーの
三角形が上または下になるように取り付
けてください。
３.ストッパを取り付けます。
２で針電極ユニットの位置が正しく取り付
けられていませんとストッパがはまりま
せん。

3
■安全にご使用いただくために
安全上のご注意
●ご使用の前に、この「安全上のご注意」をよくお読みの上、正しくお使いください。
●ここに示した注意事項は、危険の大きさにより次の 2段階に区分して表示しています。
警告
取り扱いを誤った場合、死亡または重傷を負う可能性が想定される場合
注意
取り扱いを誤った場合、傷害を負う可能性および物的損害のみの発生が
想定される場合
この記号は、「警告や注意」を促す内容です。
この記号は、行為を「禁止」する内容です。
この記号は、行為を「強制」する内容です。
注意
禁止
防爆を要求する環境で使用しないでください。
防爆構造ではありませんので爆発や火災のおそれがあります。
禁止
引火性の雰囲気の中で使用しないでください。
コロナ放電は着火源となる爆発や火災のおそれがあります。
禁止
急激に温度変化する環境や結露する場所では使用しないでください。
故障のおそれがあります。
水濡禁止
水、油、溶剤がかかるような場所や湿気の多い場所で使用しないでください。感電や故
障のおそれがあります。
禁止
除電、除塵以外の目的に使用しないでください。
禁止
仕様に示された電源の規格以外で使用しないでください。
火災、感電のおそれがあります。
禁止
本書を理解できるまでは、製品の設置、使用、保守をしないでください。
必ず守る
本書は簡単に参照できるように、製品のそばに保管してください。
注意
このシステムを運用した結果については、一切の責任を負いません。

4
■製品の特長
特長
●コロナ放電式・AC（交流）タイプ
・針の汚れがイオンバランスに影響を与えにくい AC コロナ放電式を採用しました。
・イオンの再結合による損失が少なく効率よくイオンが生成できる高周波出力です。
●小型ファン型除電器
・風量を抑えたファンにより風量（弱）のときは塵埃の飛散を軽減します。
風量（弱）のときは手元設置でも風が弱く、静かなファンで作業者の負担を減らします。
●小型・軽量
・高圧電源を本体ケースにコンパクトに組み込むことにより小型化を実現。
・本機への供給は付属の電源アダプタを使用するほか、DC24V 電源を使用していただけます。
・付属のスタンドで作業台にそのまま設置したり設備への取り付けしたりできます。
●安全設計
・運転と同時にファン内部を高輝度黄色 LED（運転ランプ）が点灯し、運転を確認できます。
・ファンモータ回転停止と高電圧出力停止を監視し上部の赤色 LED ランプで異常を知らせます。
・高電圧発生部は過負荷時に瞬時に出力を低下させる短絡防止機構つきです。
・黄色 LED を拡散カバーで覆うことで、目への負荷を低減させます。
●メンテナンス
・針電極の付いたルーバーは、ストッパを外せば簡単に開閉できメンテナンスが容易です。
●EMI 対策
・ノイズ輻射に考慮した設計で、他の電子機器への影響を最小限に抑えています。
●CE 適合品
・CE に基づき各種試験をおこない、基本的要求事項をみたしております。
用途
静電気帯電によるトラブル防止や塵埃付着防止のための除電などにご使用ください。
塵埃の飛散を嫌う環境や、風の影響を受けやすい製品の除電作業に効果的です。

5
■製品の仕様
本体仕様
型式
: F-6BF
イオン発生方式
: 交流高電圧コロナ放電式
印加電圧
: AC3.5kV
入力電圧・電流
: DC24V ±5% 180mA （typ.）
高さ×幅×奥行
: H 131 ×W 77 ×D 81 mm （スタンド含まず）
重量
: 360g（スタンド含まず）
風速
: HI 0.36m/s LO 0.19m/s （測定距離 300mm）
騒音
: HI 44.5dB LO 40.0dB （A特性、測定距離 300mm）
オゾン発生量
: 0.05ppm 以下 （測定距離 50mm）
表示ランプ
: 運転ランプ （黄 LED）
ファンロックランプ （赤 LED）
高圧異常ランプ （赤 LED）
保護機能
: 過電流保護ヒューズ （1.0A）
逆電流接続保護ダイオード （60V/1A）
安全機能
: ファンロック停止
高圧異常時停止
ルーバー取り外し安全スイッチ
使用温度・湿度
: 5～40℃/ 35～65%RH （ただし結露氷結のないこと）
保存温度・湿度
: 0～60℃/ 35～85%RH （ただし結露氷結のないこと）
使用距離
: 150～300mm （設置場所…屋内の非危険場所）
除電時間
: 風速 HI +1000V→+100V 8.0 秒以内 / -1000V→-100V 8.0秒以内
（測定距離…300mm）
風速 LO +1000V→+100V 15.2 秒以内 / -1000V→-100V 17.3 秒以内
（測定距離…250mm）
イオンバランス
: ±10V 以内 （測定距離…150mm）
材質
ケース
: 難燃 ABS 樹脂
ルーバー
: 難燃 PC 樹脂
フィルタガード
: 難燃（SPS+PS アロイ）樹脂
フィルタ
: ポリウレタンフォーム
スタンド
: ステンレス
放電針
: インコネル
付属品
電源アダプタ No. AD24-ITF6
定格入力電圧
: AC100V - 240V (50 / 60Hz) 0.4A
定格出力電圧
: DC24V 0.75A
使用温度・湿度
: 0~40℃/ 10~85%RH （ただし結露氷結のないこと）
コード長さ
: DC 出力コード 約1.8m
AC 入力コード 約1.8m
重量
: 122g

6
■外観図
F-6BF
AD24-ITF6

7

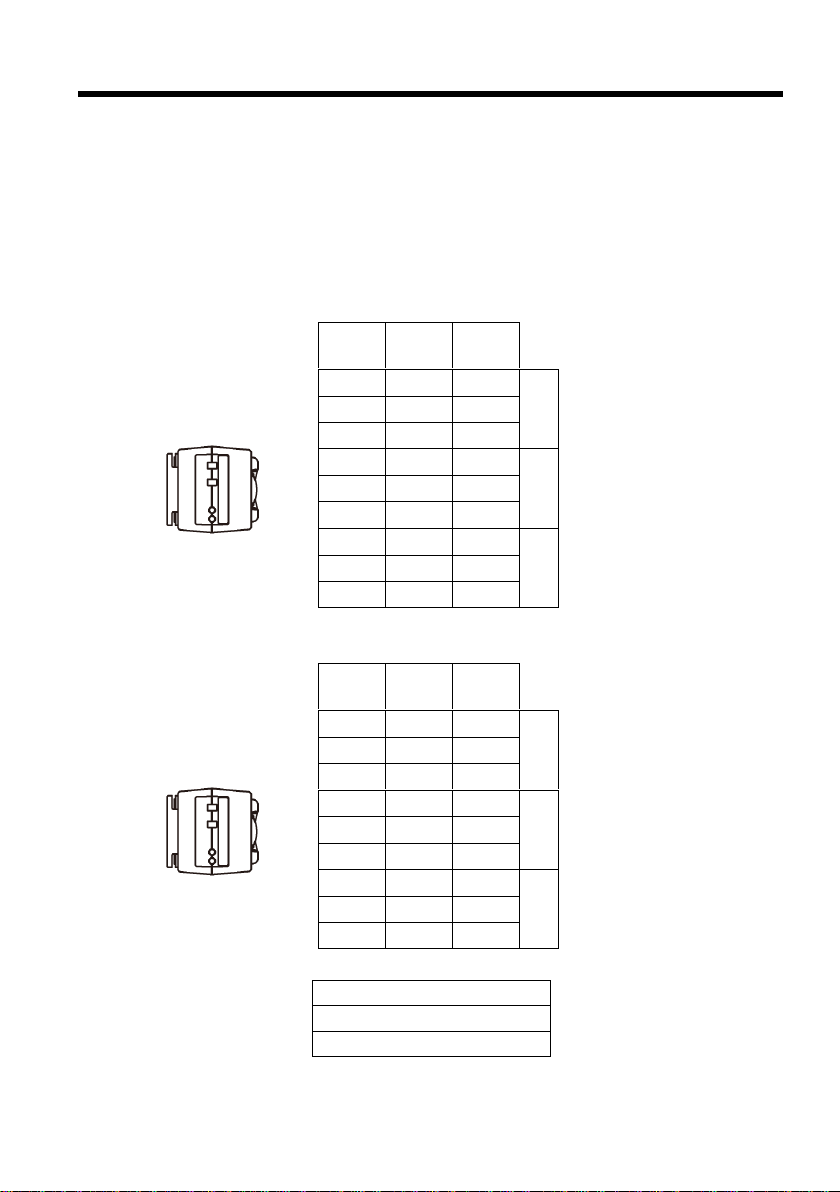

■能力チャート
除電性能について
本製品のテストデータは以下の通りです。
※性能測定の一例であり、保証値ではありません。実際の選定・設置設計においては、お客様の測定条件
による実機での性能測定を行って下さい。
ANSI EOS / ESDS3.1 に準じる CPM として TREK 158 を使用
温度…22.2℃
湿度…46.0％
除電性能マップ（風速 HI）
150mm
300mm
450mm
2.9
7.9
11.2
0.6
10.3
10.6
0.0
13.3
17.9
150mm
-4.2
2.6
2.9
-3.8
5.5
6.5
-1.6
9.4
11.9
±0mm
-3.7
10.4
19.3
-3.5
13.1
15.8
-2.5
13.9
16.3
150mm
除電性能マップ（風速 LO）
150mm
300mm
450mm
0.1
24.4
34.5
-1.5
35.4
45.1
-1.1
48.4
78.4
150mm
-5.1
7.5
8.0
-3.2
19.5
20.3
-1.5
36.9
35.2
±0mm
-0.9
20.3
17.2
-1.0
27.6
33.7
-1.3
48.3
41.3
150mm
凡例
イオンバランス [V]
除電時間（+1000V→+100V）[秒]
除電時間（-1000V→-100V）[秒]

8
■設置
注意 設置
必ず守る
AC アダプタをご使用の場合必ず指定の AC アダプタをご使用下さい。
火災や感電、除電異常の恐れがあります。
必ず守る
設置するときは確実に固定してください。
落下等により、製品の破損や故障の原因となります。
必ず守る
設置環境は以下の条件をお守りください。
製品の劣化・故障の原因となります。
湿度 35～65%RH（ただし結露氷結のないこと）、温度 5～40℃
禁止
次の場所では使用しないでください。
爆発や火災、感電、故障のおそれがあります。
・防爆を要求する環境や引火性の雰囲気
・本体に著しい振動や衝撃が加わる場所
・仕様に示された範囲を超える高温多湿な場所
・結露する場所・急激な温度変化のある場所
・ホコリ・粉塵・煙が多い場所・水・油・薬品等がかかる場所
・強電界・強磁界が発生する場所

9
■設置
1. 卓上で使用するとき
安定した場所に設置してください。落下により怪我・破損・故障の原因になります。
2. 壁や構造物に取り付けて使用するとき
除電範囲を考慮して位置、高さを決めてください。
スタンド底面の 5つの取り付け穴（Φ6.5）を利用して構造物やセル
台に固定できます。
また、本体左右の M5 トラスねじを緩めると本体の角度の調整が
可能です。調整後は確実にねじを固定してください。
製品とワークの間に障害物が入らないようにしてください。
製品を固定する際、構造物の強度に注意してください。
裏面のファン吸気口を塞ぐような位置に設置しないでください。
ファン吸気口と壁面の間は 10cm 以上あけてください。
3. 機械に取り付けるとき
スタンドをはずすと、3面に M5×P0.8 のねじ穴があります。
取り付け部は右図のようになっています。本体がぐらつかないよう
ジグなどを作って固定してください。
※本体取り付け面から 6mm以下になるような長さのねじを使用し
てください。

10
■ご使用の前に
注意 ご使用の前に
必ず守る
AC アダプタをご使用の場合必ず指定の AC アダプタをご使用下さい。
火災や感電、除電異常の恐れがあります。
必ず守る
異常が見られたときは直ちに使用を中止してください。
禁止
除電除塵以外の用途には使用しないでください。
禁止
製品を改造、分解することはおやめください。
高電圧部品が入っており大変危険です。
禁止
製品を床に落下させる等の、強い衝撃を与えないでください。
禁止
高温のものに近づけないでください。
禁止
放電針の接地短絡テストやスパークテストは決しておこなわないでください。
イオンバランスの性能に悪影響を与える場合があります。
AC アダプタ
必ず付属の専用 AC アダプタ（AD24－ITF6）をご使用ください。

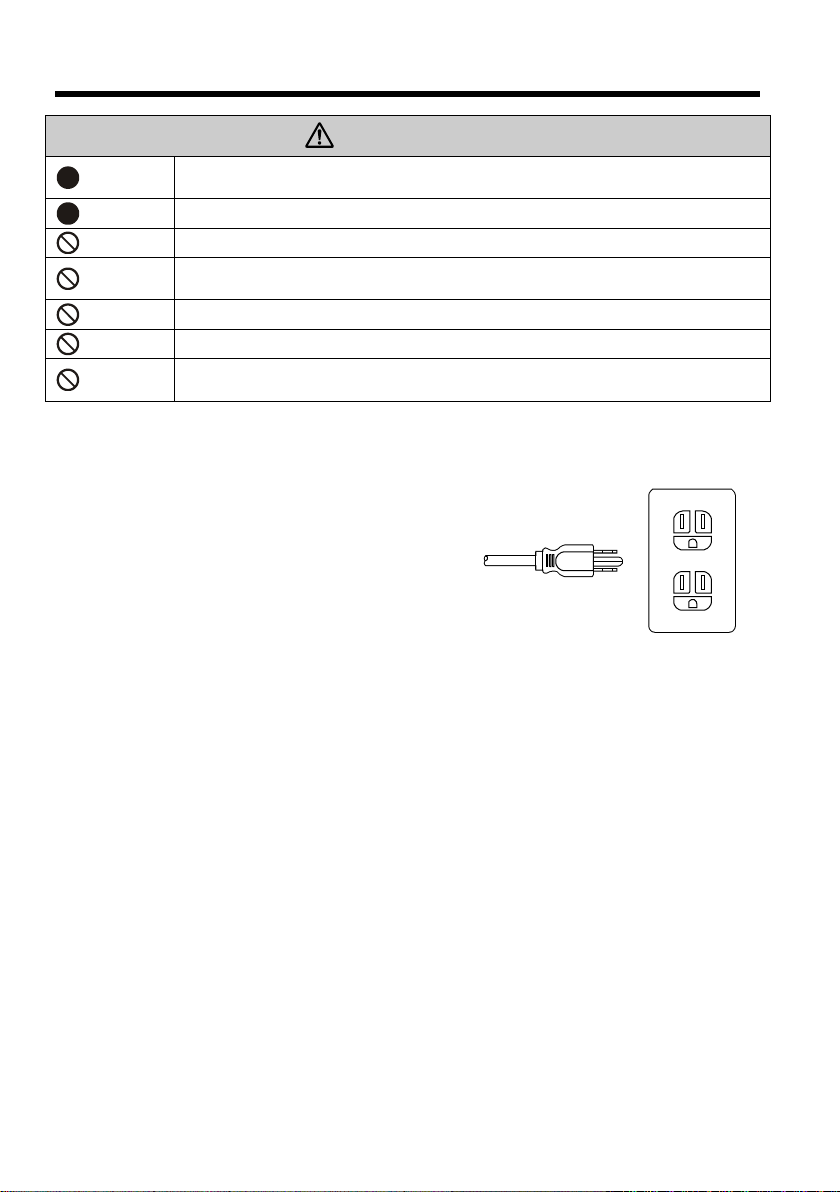

接地
本製品は、電源コードの接地極とイオン生成用電極の接地
電極が電気的に接続されています。
安全・性能の安定のため、必ず接地極（保護接地）のついた
コンセントに接続してください（右図参照）。
接地極がねじ端子になっているコンセント等に形状変換アダ
プタ等を使用して接続する際には、必ず接地用ワイヤを接地
極のねじ端子に確実にねじ止めしてください。
接地極をもたないコンセントを利用する場合には、形状変換アダプタ等を使用して周辺の接地されている機
械フレーム等に接続することができますが、その際にはテスター等を用いて設備の接地端子と接地用ワイ
ヤが導通していることを確認してください。
日常点検・始動前点検
使用する前に次の項目について異常がないか点検してください。

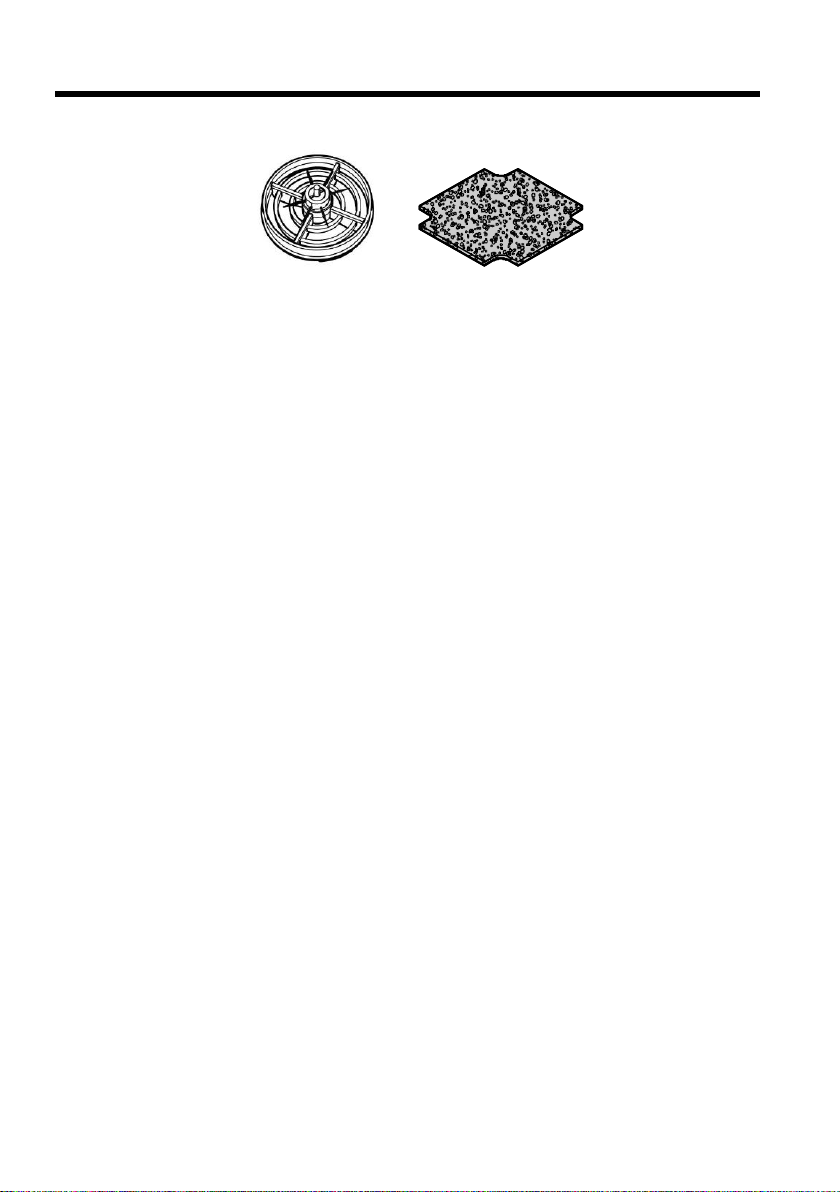

①放電針（針電極ユニット）に汚れはないか。
②フロントガードに汚れはないか。
③アース線が外れていないか。
④機器の損傷、部品のゆるみはないか。
⑤結露、水滴の付着などはないか。
※メンテナンスは保守・点検のページを参照してください。
故障や異常のあるときは、事故防止のため必ず販売店に点検修理を依頼してください。
