Viabizzuno eco mini track Instruction Manual

istruzioni di montaggio
installing instructions
Gebrauchsanweisung
instructions de montage
instrucciones de montaje
Viabizzuno
progettiamo la luce
eco mini track

2
IT
EN
DE
FR
ES
Viabizzuno si riserva il diritto di apportare ai propri
modelli, senza nessun preavviso, qualsiasi
modifica ritenga opportuna. le nostre idee e i
nostri apparecchi sono depositati e coperti da
brevetti internazionali. uomo avvisato, mezzo
salvato.
Viabizzuno reserves the right to introduce any
changes to its own models, without prior notice.
our ideas and our lighting fittings are registered
and covered by international patents.
forewarned is forearmed.
Viabizzuno bahält sich das Recht vor jederzeit und
ohne Ankündigung die technischen Daten der im
Katalog abgebildetem Produkte zu ändern.
unsere Ideen und unsere Beleuchtungskörper
sind eingetragt und international patentiert. wer
gewarnt ist, ist halb gerettet.
Viabizzuno se réserve le droit d’apporter une
quelconque modification aux produits sans
préavis. nos ideés et nos corps d’illumination
sont déposés et couverts de brevets
internationales. un homme averti en vaut deux.
Viabizzuno se reserva el derecho de aportar a sus
modelos, sin ningùn preavviso, cualquier
modificación que considere oportuna. nuestros
diseños y nuestros aparatos están todos
provistos y cubiertos por patentes
internacionales. el que avisa no es traidor.

3
IT garanzia
EN warranty
DE garantie
FR garantie
ES garantía
IT
EN
DE
FR
ES
la presente garanzia è valida 24 mesi se timbrata e datata
dal rivenditore autorizzato Viabizzuno. il periodo di garanzia
è di 2 anni a partire dalla data della timbratura e decade
in caso di uso improprio, manomissione o cancellatura
della data, perdita o illeggibilità del presente libretto di
istruzioni.
the warranty covers 24 months if stamped and dated by the
authorised Viabizzuno dealer.
the 24 months warranty shall no apply in case of wrong
use, altered or deleted date, or if this instructions booklet
gets lost or becomes unreadable.
Die Garantie gilt 24 Monate nur, wenn sie von dem
zugelassenen Verkäufer Viabizzuno gestempelt wird. Die
Garantie gilt 2 Jahr seit dem Stempeldatum und verfällt bei
unberechtigten Gebrauch, Manipulation des Datums,
Verlust oder Unlesbarkeit von den Gebrauchsanweisungen.
la durée de la garantie est de 24 mois si elle estmarquée
par le distributer autorisé Viabizzuno. la garantie est valable
2 ans depuis le jour où elle a été marquée et échoit en cas
d’usage impropre, alteration ou effacement de la date, e si
le carnet d’instructions est perdu ou est indéchiffrable.
esta garantìa es valida por 24 meses sòlo si està datada y
sellada por el revendedor autorizado Viabizzuno. el período
de garantía es de 2 años a partir de la fecha del sello, y
decae en caso de empleo impropio, alteración o borrado
de la fecha, pérdida o ilegibilidad del presente manual de
instrucciones.
SDM-170715-113756

4
AVVERTENZE: all’atto dell’installazione, ed ogni volta
che si interviene sulla lampada, assicurarsi che sia stata
tolta la tensione di alimentazione. le operazioni di
installazione e collegamento alla rete elettrica devono
essere effettuate esclusivamente da personale qualificato.
WARNING: when installing fixture and during upkeeping
make sure that the mains voltage is off. the installation and
connection operations to power mains should be done by
skilled personnel only.
HINWEISE: Während der Installation und bei allen
nachfolgenden Arbeiten auf der Lampe sollte sichergestellt
werden, daß die Versorgungsspannung vorher
abgenommen wurde. Die Arbeiten zur Installation und zum
Anschluss an das Stromnetz sind von Fachpersonal
durchzuführen.
AVVERTISSEMENTS: lors de l’installation et à chaque
fois que l’on fait un entretien sur la lampe, s’assurer que la
tension d’alimentation ait été coupée. les opérations
d’installation et de branchement au réseau électrique
doivent être effectuées par un personnel qualifié.
ADVERTENCIA: durante la instalación, y cada ve que se
interviene sobre la lámpara, asegurarse que la
alimentación haya sido desconectada. las operaciones de
instalación y conexión a la red eléctrica tienen que ser
efectuadas exclusivamente por personal cualificado.
ATTENZIONE: la sicurezza dell’apparecchio è garantita
solo rispettando queste istruzioni sia in fase di installazione
che di impiego.
WARNING: fitting safety is only guaranteed if the
following instructionsare strictly observed both during
installation and use.
ACHTUNG: Für die Sicherheit des Geräts kann nur dann
die Garantie übernommen werden, wenn die in den
vorliegenden Anweisungen enthaltenen Hinweise sowohl
bei der Installation als auch beim Betrieb beachtet werden.
ATTENTION: la sécurité de l’appareil n’est assurée que
lorsque les consignes portées sont respectées, tant lors de
l’installation que durant l’utilisation de l’appareil.
ATENCIÓN: la seguridad del aparato está garantizada
sólo si se respetan estas instrucciones durante la fase de
instalación y de empleo.
IT
EN
DE
FR
ES
IT
EN
DE
FR
ES

5
IT ATTENZIONE il led è un delicato componente elettronico e per assicurargli una
vita che rispecchi quella indicata nelle relative schede tecniche, è necessario avere alcune
accortezze:
- i corpi illuminanti devono essere installati solo e esclusivamente a cantiere terminato;
- l’installazione non deve avvenire in un ambiente polveroso;
- devono essere connessi alla rete elettrica in assenza di tensione;
EN CAUTION the led lamp is a delicate electronic component and requires the
following care to ensure that its life meets technical specifications:
- the light fittings must only be installed when construction yard work has been completed;
- do not install the led in a dusty environment;
- it must be connected to the mains circuit in the absence of voltage;
DE ACHTUNG Leds sind empfindliche elektronische Bauteile. Um die in den
jeweiligen Datenblättern angegebene Standzeit zu erreichen, müssen einige Vorkehrungen
getroffen werden:
- Die beleuchtungskörper dürfen erst und ausschließlich nach Abschluss der Bauarbeiten
installiert werden;
- Die Installation darf nicht in staubiger Umgebung erfolgen;
- Der Anschluss an das Stromnetz muss bei abgeschalteter Spannung erfolgen;
FR ATTENTION la led est un composant électronique délicat et pour que sa durée
de vie corresponde à celle indiquée dans les fiches techniques correspondantes, il est
nécessaire de respecter un certain nombre de recommandations :
- les luminaires doivent être installés uniquement une fois le chantier terminé;
- l’installation ne doit pas s’effectuer dans un environnement poussiéreux;
- les spots doivent être branchés au secteur d’alimentation électrique en l’absence de
tension;
ES ATENCIÓN el led es un componente electrónico delicado, y para asegurarse de
que su vida útil corresponda con la indicada en las fichas técnicas correspondientes, es
necesario tener en cuenta que:
- los cuerpos iluminante instalarse única y exclusivamente una vez terminada la obra;
- la instalación no se debe efectuar en ambientes cargados de polvo;
- se deben conectar a la red eléctrica con la corriente cortada;
IT ATTENZIONE: non guardare mai direttamente la sorgente luminosa senza copertura diffondente.
EN ATTENZION: never look straight at the light source without the diffusing cover.
DE ACHTUNG: Nie mit bloßem Auge direkt in die lichtquelle schauen ohne Diffuserabdeckung.
FR ATTENTION: ne jamais regarder directemetn la source lumineuse sans coverture répadante.
ES ATTENCIÓN: nunca mirar directamente la fuente luminiosa sin cubierta de diffusión.

6
190
Ø55
203
83
190
Ø55
203
83

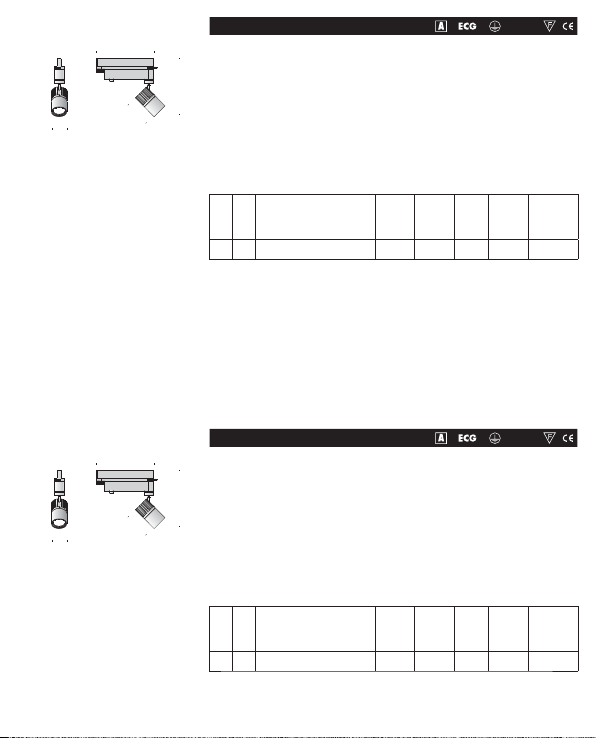

eco mini track 20° 2700K 240V-50/60Hz
eco mini track 36° 2700K 240V-50/60Hz
Vb7.579.06.27 my bianco V led.c/95 2700K
adattatore bianco. white adaptor 17W
Vb7.579.01.27 nero V led.c/95 2700K
adattatore nero. black adaptor 17W
Vb7.579.07.27 my bianco V led.c/95 2700K
adattatore bianco. white adaptor 17W
Vb7.579.02.27 nero V led.c/95 2700K
adattatore nero. black adaptor 17W
IP20
IP20
Vled.c/95
Ra R9 selezione macadam
macadam selection mA lm W lm/W energy class
95 93 step 2 500 1700 17 95 A+
vita media/ average life 50000 h Ta 25°C/L70
Vled.c/95
Ra R9 selezione macadam
macadam selection mA lm W lm/W energy class
95 93 step 2 500 1700 17 95 A+
vita media/ average life 50000 h Ta 25°C/L70
dimm - 1-10V
dimm - 1-10V

7
190
Ø55
203
83
190
Ø55
203
83
eco mini track 20° 3000K 240V-50/60Hz
eco mini track 36° 3000K 240V-50/60Hz
Vb7.579.06.30 my bianco V led.c/95 3000K
adattatore bianco. white adaptor 17W
Vb7.579.01.30 nero V led.c/95 3000K
adattatore nero. black adaptor 17W
Vb7.579.07.30 my bianco V led.c/95 3000K
adattatore bianco. white adaptor 17W
Vb7.579.02.30 nero V led.c/95 3000K
adattatore nero. black adaptor 17W
IP20
IP20
Vled.c/95
Ra R9 selezione macadam
macadam selection mA lm W lm/W energy class
95 93 step 2 500 1700 17 95 A+
vita media/ average life 50000 h Ta 25°C/L70
Vled.c/95
Ra R9 selezione macadam
macadam selection mA lm W lm/W energy class
95 93 step 2 500 1700 17 95 A+
vita media/ average life 50000 h Ta 25°C/L70
dimm - 1-10V
dimm - 1-10V

8
B
D
C
fig.1
A
1.

9

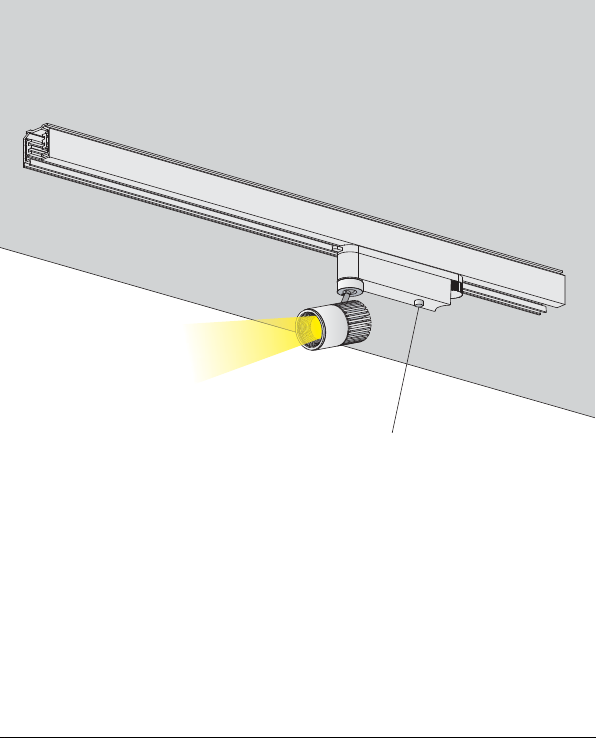

IT Inserire l’adattatore (A) nel binario (B)
posizionando la ghiera (C) e la levetta (D)
come fig.1.
EN Fit the adapter (A) to the binary (B), by placing
the ring nut (C) and the lever (D) as shown
on fig.1
DE Durch Positionierung von Ringmutter (C) und
Hebel (D) laut Abbildung 1 den Adapter (A) in
die Schiene (B) einsetzen
FR Insérer l’adaptateur (A) dans la voie (B) en
positionnant l’embout (C) et le levier (D) comme
indiqué sur la fig.1.
ES Introducir el adaptador (A) en el riel (B),
colocando la tuerca (C) y la palanca (D) como
ilustrado en la fig. 1.

10
2.
posizione di inserimento nel binario
fig. 1
fig. 2
fig. 3
fig. 4
fig. 5
push
push
push
push
push
pull
push
pull
L1
L2
L3
L0
D
C

11

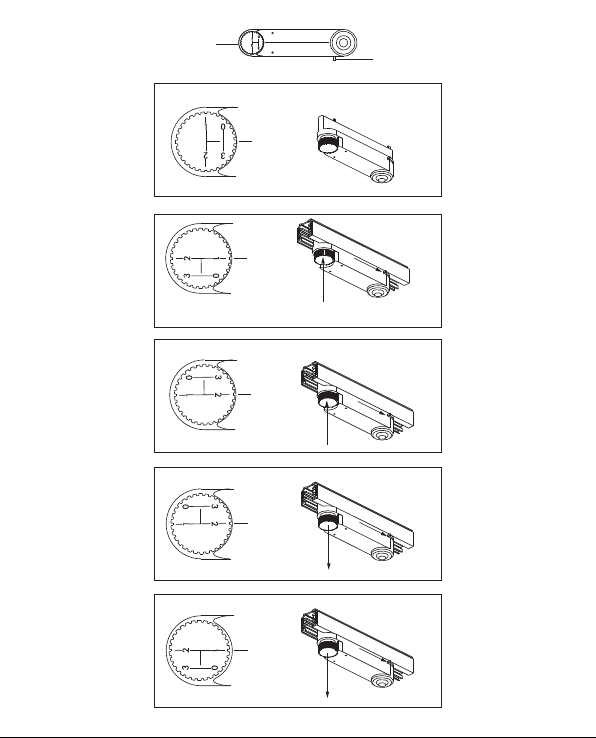

IT per selezionare la linea di alimentazione ruotare
la ghiera (C) nel seguente modo:
- linea 1: ghiera (C) come in fig.2.
- linea 2: ghiera (C) come in fig.3.
- linea 3: ghiera (C) come in fig.1, tirare,
quindi ruotare come fig.4.
- linea 0 (neutro): ghiera (C) come in fig.1, tirare,
quindi ruotare come fig.5.
EN to select the power line, turn the ring nut (C) as
follows:
- line 1: ring nut (C) as shown on fig.2.
- line 2: ring nut (C) as shown on fig.3.
- line 3: tring nut (C) as shown on fig.1, pull,
then turn as shown on fig. 4.
- line 0 (neutral): ring nut (C) as shown on fig.1,
pull, then turn as shown on fig. 5
DE Zur Auswahl der Versorgungsleitung die
Ringmutter (C) drehen wie folgt:
- Leitung 1: Ringmutter (C) drehen, wie in Abb.
2 gezeigt.
- Leitung 2: Ringmutter (C) drehen, wie in Abb.
3 gezeigt.
- Leitung 3: Ringmutter (C) drehen, wie in Abb.
1 gezeigt, ziehen, dann drehen, wie in Abb. 4
gezeigt.
- Leitung 0 (Nullleiter): Ringmutter (C) drehen, wie
in Abb. 1 gezeigt, ziehen, dann drehen, wie in
Abb. 5 gezeigt.
FR pour sélectionner la ligne d’alimentation, tourner
l’embout (C) de la manière suivante :
- ligne 1: l’embout (C) comme indiqué sur la
fig. 2.
- ligne 2: l’embout (C) comme indiqué sur la
fig. 3.
- ligne 3: l’embout (C) comme indiqué sur la fig.
1, tirer, puis tourner comme indiqué sur la fig. 4.
- ligne 0 (neutre): tourner l’embout (C) comme
indiqué sur la fig. 1, tirer, puis tourner comme
indiqué sur la fig. 5.
ES para seleccionar la línea de alimentación, girar la
tuerca (C) de la manera siguiente:
- línea 1: tuerca (C) como indicado en la fig. 2.
- línea 2: tuerca (C) como indicado en la fig. 3.
- línea 3: tuerca (C) como indicado en la fig. 1,
tirar y luego girar como indicado en la fig. 4.
- línea 0 (neutro): tuerca (C) como indicado en
la fig. 1, tirar y luego girar como indicado en
la fig. 5.

12
potenziometro 1-10V
potentiometer 1-10V
Potentiometer 1-10V
potentiomètre 1-10V
potenciómetro 1-10V
3.

13
4.
90°
360°

14
IT indice marcature
EN marking index
DE Kennzeichnenverzeichniss
FR index de marquage
ES indice de marcado
IT questo prodotto non deve essere
smaltito come rifiuto municipale
misto, effettuare una raccolta
separata
EN this product must not be disposed
of as mixed municipal waste but
treated as waste to be sorted.
DE Dieses Produkt darf nicht als
Hausmüll entsorgt werden, sondern
muss der getrennten Abfallsammlung
zugeführt werden
FR ce produit ne doit pas être éliminé
comme déchet municipal mixte mais
à travers la collecte sélective
ES este producto no debe eliminarse
como residuo urbano mixto, sino
mediante recogida selectiva
IT classe 1 (solo isolamento
fondamentale; inoltre le parti
conduttrici accessibili sono collegate
ad un conduttore di terra. messa a
terra tassativa).
EN class1 (only basic insulation,
accessible conductors are earthed.
earthing compulsory).
DE Klass 1 (Grundisolation leitenden;
berührbare Metallteile sind
mit Schutzerdung verbunden.
Schtzerdung vorgeschriben).
FR class 1 (seulement isolation de base,
les partes condutrices acessibles
sont reliées à un conducteur terre.
mise à la terre obligatorie).
ES clase 1 (sólo aislamiento
fundamental; además, las partes
conductoras accesibles están
conectadas a un conductor
de tierra. puesta a tierra
indispensable).
IT apparecchi idonei al montaggio
diretto su superfici normalmente
infiammabili.
EN luminaries suitable for direct
mounting on flamable surfaces.
DE Geeignet fuer direkt Einbau auf
entzuenlichen Oberflaechen.
FR appareil predisposè à un montage
direct sur une superficie normalment
inflamable.
ES aparatos adecuados para el
montaje directo sobre superficies
normalmente inflamables.
IT alimentatore incluso.
EN control gear included.
DE Vorshaltgerät mitgeliefert.
FR platine d’alimentation incluse.
ES alimentador incluido.
IT alimentatore elettronico.
EN electronic gear.
DE elektrisches Vorschaltgerät.
FR platine d’alimentation électronique.
ES alimentador electrónico.
IT prodotto conforme alle direttive
europee.
EN produced in compliance with EC
directives.
DE Gebaut gemaeß EG-Vorschriften.
FR produit conforme aux directives de
la comunautè européenne.
ES producto conforme con las
directivas europeas.
IT apparecchio ordinario
EN ordinary
DE Normales Gerät
FR appareil ordinaire
ES aparato normal
IP20

15
IT
EN
DE
FR
ES
a fine vita l’apparecchio di illuminazione è un rifiuto che rientra nella categoria RAEE
(Rifiuto di Apparecchiatura Elettrica ed Elettronica), pertanto non deve essere smaltito
come un rifiuto municipale misto ed è responsabilità dell’utente smaltirlo correttamente per
evitare danni all’ambiente, alle persone e agli animali, ed evitare lo spreco di materiali
riciclabili. è possibile consegnare il vecchio apparecchio al venditore nel momento in cui
si acquista un nuovo apparecchio di illuminazione, oppure portare l’apparecchio nelle
aree pubbliche di raccolta predisposte dalle amministrazioni comunali, o depositarlo
negli appositi contenitori. per lo smaltimento delle batterie, occorre attenersi alle
normative vigenti relative alla raccolta differenziata e al riciclaggio.
at the end of its life cycle, the light fitting should be considered as a Weee (Waste of
electrical and electronic equipment) category waste, therefore it should be disposed of not
as mixed municipal waste, but properly in order to avoid damages to the environment,
people and animals, and to avoid any waste of recyclable materials. this a responsibility
of the user. when ordering a new light fitting, the customer may give back his/her old one
to the seller, or bring it to the public collection sites arranged by the municipal authorities,
or simply put it in special collection containers.
for the battery disposal, the laws concerning the sorted waste collection and recycling
have to be followed.
Am Ende der Lebensdauer ist das Beleuchtungsgerät als Elektro- und Elektronik-Altgerät
(WEEE) zu betrachten und darf daher nicht als Hausmüll entsorgt werden. Die korrekte
Entsorgung liegt in der Verantwortung des Benutzers, um Umwelt-, Tier- und Personen-
schäden sowie die Vergeudung recycelbarer Materialien zu vermeiden. Das ausgediente
Gerät kann beim Kauf eines neuen Beleuchtungsgeräts beim Händler abgegeben oder zu
einer öffentlichen Sammelstelle der Gemeindeverwaltung gebracht bzw. in den dafür
vorgesehenen Behältern deponiert werden. Die Entsorgung von Batterien muss aufgrund
der einschlägigen Vorschriften für die getrennte Abfallsammlung und das Recycling
erfolgen.
au terme de sa durée de vie, l’appareil d’éclairage est un déchet qui rentre dans la
catégorie DEEE (Déchets d’Équipements Électriques et Électroniques), il ne doit donc pas
être éliminé comme un déchet municipal mixte et il incombe à l’utilisateur de l’éliminer
correctement pour éviter tout dommage à l’environnement, aux personnes et aux
animaux, et éviter le gaspillage de matériaux recyclables. il est possible de remettre le
vieil appareil au vendeur lorsque l’on achète un nouvel appareil d’éclairage, ou de porter
l’appareil dans les aires publiques de collecte prévues par les administrations
communales, ou de le déposer dans les contenants prévus à cet effet. pour l’élimination
des piles/batteries, veiller au respect des normes en vigueur relatives à la collecte
sélective et au recyclage.
al final de su vida, el aparato de iluminación es un residuo incluido en la categoría RAEE
(Residuo de Aparatos Eléctricos y Electrónicos), por lo tanto no debe eliminarse como
residuo urbano mixto y es responsabilidad del usuario su correcta eliminación para evitar
daños al medio ambiente, a las personas y a los animales, y para evitar el derroche de
materiales reciclables. el aparato usado puede entregarse al vendedor en el momento en
que se compre uno nuevo, o bien puede llevarse a una de las zonas públicas de
recogida dispuestas por las administraciones municipales, o depositarlo en los
contenedores al efecto. para eliminar las pilas, deben respetarse las normativas vigentes
en relación con la recogida selectiva de residuos y el reciclado.
smaltimento dell’apparecchio
equipment disposal
entsorgung des geräts
elimination de l’appareil
eliminación del aparato
IT
EN
DE
FR
ES

Viabizzuno strada principale della
frazione di bizzuno in provincia di
ravenna dove tra la casa del popolo e la
parrocchia, al n°17, sono nato il ventuno
luglio millenovecentocinquantacinque. da
qui nasce il nome dell’azienda fondata nel
millenovecentonovantaquattro rappresentata
da uno spazio bianco attraversato da
due linee, una verticale, rigorosa, pulita,
equilibrata, ed una inclinata, irriverente
nello spazio, ironica, fuori dagli schemi.
distinte ma complementari proprio come
le due anime rappresentate dalle due
collezioni Viabizzuno. e nel punto in cui
si intersecano le due linee, l’UpO, Ufficio
progettazione Ombre.
Viabizzuno is the name of the main
road of the small village bizzuno located
in the province of ravenna, where I was
born on the 21 07 1955 at n°17, between
the ‘casa del popolo’ and the local
parish church. from here the name of the
company founded in nineteen ninety-four
represented by a white space intersected
by two lines one vertical, well balanced,
logical, clean, the other dynamic, irreverent,
ironic. separate and yet complementary,
just like the two different philosophies
behind Viabizzuno two collections. in the
intersection between the two lines, UpO,
Ufficio progettazione Ombre. mn

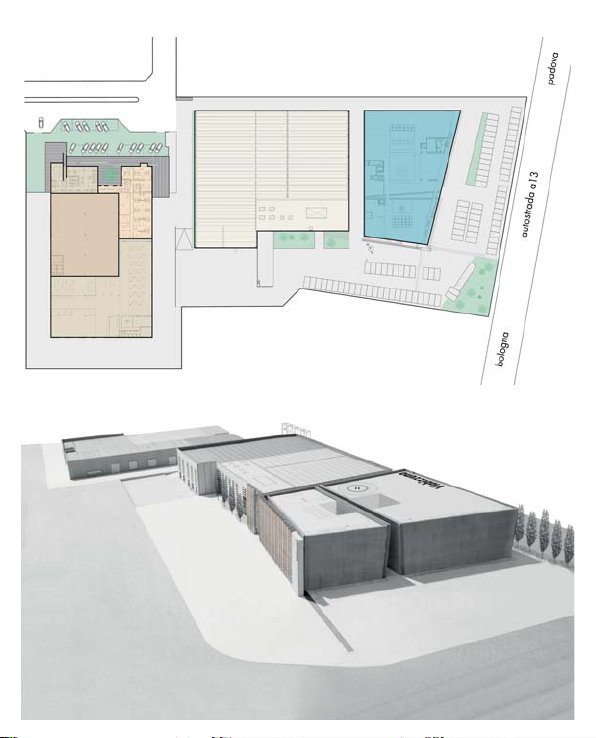

superficie complessiva/total area 19.070 m²
volume complessivo/total volume 108.000 m³

il libro For m: riflessione, studio,
sperimentazione e progettazione attorno
alla luce, ma soprattutto strumento a
disposizione di chi voglia individuare un
proprio percorso di luce attraverso la nostra
raccolta di 30 anni di lavoro, documentata
da 569 immagini. un libro dedicato alla
luce, in cui la si possa conoscere, capire e,
perché no, anche toccare in 3 pagine
termosensibili.
the book For m: reflection, study,
experimentation and design based on
lighting, but most of all, the tool that is
available to anyone who wants to identify
these methods using our collection of thirty
years of work, all documented with 569
images. this book is dedicated to light,
where one can learn, understand and why
not, even touch 3 thermo-sensitive pages.
18

il libro For m - For m book
libro For m finitura cemento bianco
prima edizione, 2005, esaurito
book For m cement finishing
first edition, 2005, out of stock
libro For m finitura gomma
seconda edizione, 2007, esaurito
book For m rubber finishing
second edition, 2007, out of stock
libro For m
terza edizione, 2011, esaurito
book For m
third edition, 2011, out of stock

Viabizzuno srl
10 via romagnoli 40010 bentivoglio bologna italia t+39 0518908011 f+390518908089 www.viabizzuno.com [email protected]
