Videx 3000 Series User manual

66251760 - V3.0 - 15/03/23
- 1 -
3000 Series
Art.3183 - Installation instructions
C
A
B
Fig. 1 Front
BUS
BUS
GND
LB
AL
5
4
3 8
7
6
ON
2
1
4
3
ON
2
1
SW1SW3
S1
F
D
EG
Fig. 2 Inside
DESCRIPTION

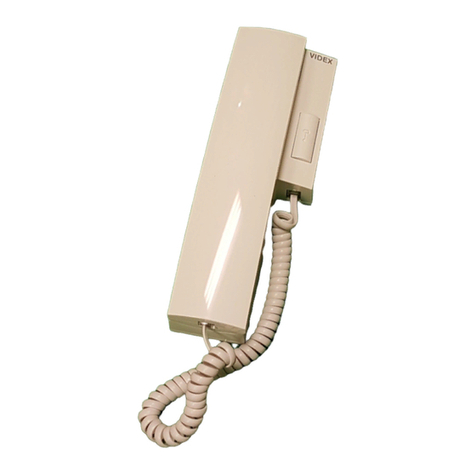

Intelligent intercom with “Door open/Intercommunicating call”
push button , bus relay (Art.2305) activation button , “Pri-
vacy/Free Access” switch, “Door open”, “Privacy on/Free Access”
LED’s and call tone volume control (3 levels).
To reduce BUS current all apartment devices are in a sleep mode
when not used. In case a user forgot to replace the handset,
each operation must be executed within 10 seconds of lifting
the handset otherwise the handset returns to its sleep state.
To then perform an operation it would be necessary to hang up
the handset and pick it up again.
LEGEND
ADoor open button/
Intercommunicating call
BActivate bus relay board
Art.2305 button
CCall tone volume control
DIntercommunication set-
ting dip-switch SW3
EUnit address program-
ming dip-switch SW1
DImpedence terminator
jumper S1
GConnection terminals
PUSH BUTTONS
Door open button
During a conversation, with the handset lifted, press to
operate the lock.
Intercommunicating call
For an intercommunicating call, pick up the handset and press as
many times as the extension or address to call.
Activate bus relay board Art.2305 button
To activate a bus relay pick up the handset and press as many
times as the address of the relay.
Activate the outdoor station 2nd output
During a conversation, press this button once to activate the
secondary relay of outdoor station (only with Art.4304, 4304X,
4384 and 4384X PCB Rev.0.1).
CONTROLS
CCall tone volume control
3 levels switch.
JUMPERS
Impedence terminator jumper S1
The jumper must be normally closed. When
more videophones/intercoms are connected in
parallel (from a peripheral to another and so on
until the last) the jumper must be open for all the intercoms
except for the last following the connection order.
FOpen
Close
Art.3183 Digital intercom for VX2300 digital system

66251760 - V3.0 - 15/03/23
- 2 -
3000 Series
Art.3183 - Installation instructions
PROGRAMMING
After each programming operation carried out through dip-switches or jumpers it is necessary to temporary disconnect the phone
from the BUS or from the power supply if locally powered for the new settings to take aect.
PROGRAMMING DEVICE ADDRESS  SW1
The table below shows how to set the address of the device. Considering that ON = 1 and OFF = 0, multiply each digit for the rele-
vant decimal weight then sum the values obtained to get the address: E.g. as highlighted in the table OFF,ON,OFF,OFF,ON, OFF,ON
in binary is equal to 0100101 then multiplying each digit for the relevant decimal weight you obtain the address that is 37.
Note: the maximum number of units allowed is 100 but the address of each unit can be a value between 1 and 99.
SW1 BINARY CODE  DECIMAL VALUE ADDRESS
Nr.7 Nr.6 Nr.5 Nr.4 Nr.3 Nr.2 Nr.1 64 32 16 8 4 2 1
OFF OFF OFF OFF OFF OFF ON 0 0 0 0 0 0 1 1
OFF OFF OFF OFF OFF ON OFF 0 0 0 0 0 1 0 2
OFF OFF OFF OFF OFF ON ON 0 0 0 0 0 1 1 3
OFF OFF OFF OFF ON OFF OFF 0 0 0 0 1 0 0 4
OFF ON OFF OFF ON OFF ON 0 1 0 0 1 0 1 37
ON ON OFF OFF OFF ON ON 1 1 0 0 0 1 1 99
INTERCOMMUNICATION SETTINGS  SW3
SW3 Nr.1 Nr.2 Nr.3 Unit extension
ON
1324OFF OFF OFF = 1 (master)
Intercommunication allowed between units (same unit address) inside the
same at.
To call an extension pick up the handset then press the “door open” button as
many times as the extension value (Eg. extension 2 two times, 3 three times etc).
Each intercom/videophone in the same apartment must have a dierent
extension address, the master address must always be set except when one
of the intercom/videophone is set for apartment intercommunication (i.e.
in a 3 intercom/videophone installation, one of the intercom/videophone
must have the extension address 1 while the others must have dierent
addresses).
ON
1324OFF ON OFF = 2 (slave)
ON
1324OFF OFF ON = 3 (slave)
ON
1324OFF ON ON = 4 (slave)
ON
1324ON OFF OFF
Intercommunication allowed between units (dierent apartment).
To call an extension pick up the handset then press the “door open” button as
many times as the address value (Eg. extension 10 ten times, 12 twelve times etc).
NOTE: Extension 1 is mandatory. On systems with more than one device in an apartment, each device must have a unique
extension ID.
On installations where there are more than one intercom/videophone in the same apartment and intercommunication
between dierent apartments is required, only one intercom/videophone may be set with this function (SW3.1=ON,
SW3.2=OFF, SW3.3=OFF). The other intercom/videophones in the apartment must be set for local intercommunication with
extension addresses “2-4” (slaves). From the intercom/videophone set for intercommunication with other apartments it
will not be possible to intercommunicate within the apartment but slave extensions 2-4 will be able to intercommunicate
with each other.
NOTE: WHEN USING CST2310 CONCIERGE
To enable calling to the con-
cierge and receiving calls from
the concierge; on the master
device (SW3 dip 2& 3OFF), set
dip switch 8of SW1 to ON and also dip switch 1of SW3 to OFF.
Intercommunication is between devices in the same apartment.
ON
1 3 5 72 4 6 8
ON
132 4
SW1 SW3
SETTING NUMBER OF RINGS
The number of rings can be set to 3 (factory preset) or 6.
To change the number of rings proceed as follow:
• Disconnect the power supply from the system;
• Short the terminals LB and GND;
• Reconnect the power supply to the system checking the privacy on
LED and then remove the short between terminals LB and GND;
• The number of LED ashes will be 1 for 3 rings or 2 for 6 rings.
Each time this operation is carried out the number of rings is tog-
gled between the values 3 and 6.
Art.3183 Digital intercom for VX2300 digital system

66251760 - V3.0 - 15/03/23
- 3 -
3000 Series
Art.3183 - Installation instructions
TECHNICAL SPECIFICATIONS
Power consumption: Stand-by: 1/3mA
Operating: 30mA
Peak: 50mA
Working voltage: Supplied by the BUS line
CONNECTION TERMINALS SIGNALS
LB Local Bell contact (put a push button between this ter-
minal and the relevant GND terminal)
AL Alarm input (not implemented)
GND Ground signal
BUS BUS connection terminals
BUS
Art.3183 Digital intercom for VX2300 digital system

66251760 - V3.0 - 15/03/23
- 4 -
Serie 3000
Art.3183 - Istruzioni di installazione
C
A
B
Fig. 1 Fronte
BUS
BUS
GND
LB
AL
5
4
3 8
7
6
ON
2
1
4
3
ON
2
1
SW1SW3
S1
F
D
EG
Fig. 2 Interno
LEGENDA
APulsante Apri porta/
Chiamata intercomunicante
BPulsante d’attivazione relé
di BUS Art.2305
CRegolazione del tono di
chiamata
DDip-switch SW3 imposta-
zioni intercomunicazione
EDip-switch SW1 program-
mazione indirizzo disposi-
tivo
FJumper S1 terminatore di
impedenza
GMorsettiera di connessione
DESCRIZIONE
Citofono intelligente con pulsante “Apri-porta/Chiamata inter-
comunicante” , pulsante d’attivazione relè di BUS (Art.2305)
e regolazione del tono di chiamata (3 livelli).
Per ridurre la corrente BUS tutti i dispositivi dell’appartamento
vanno in modalità sleep quando non utilizzati. Nel caso in cui
un utente abbia dimenticato di riagganciare la cornetta, ogni
operazione deve essere eseguita entro 10 secondi dal solleva-
mento della cornetta altrimenti è necessario abbassarla e solle-
varla nuovamente.
PULSANTI
Pulsante apri-porta
Durante la conversazione, con la cornetta alzata, premere
brevemente il pulsante per aprire la porta.
Intercomunicazione
Per una chiamata intercomunicante, sollevare la cornetta e preme-
re il pulsante tante volte quant’è l’indirizzo di interno da chiamare.
Pulsante d’attivazione relé di BUS Art.2305
Per attivare il relé sollevare la cornetta e premere tante volte
quant’è l’indirizzo del relé di BUS da attivare.
Attivare la seconda uscita del posto esterno
Durante una conversazione, premere questo pulsante una
volta per attivare la seconda uscita del posto esterno (solo
con Art.4304, 4304X, 4384 e 4384X PCB Rev.0.1).
REGOLAZIONI
CRegolazine volume nota di chiamata
Switch 3 livelli.
JUMPER
Jumper S1 terminatore di impedenza
In posizione standard il jumper deve stare
chiuso. Quando più citofoni/videcitofoni sono
collegati in parallelo (da un dispositivo all’altro
no all’ultimo) il jumper deve essere aperto per tutti I citofo-
ni ad eccezione dell’ultimo in ordine di collegamento.
FAperto
Chiuso
Art.3183 Citofono digitale per sistema digitale VX2300

66251760 - V3.0 - 15/03/23
- 5 -
Serie 3000
Art.3183 - Istruzioni di installazione
PROGRAMMAZIONE
Dopo qualsiasi operazione di programmazione eettuata tramite dip-switch o jumper è necessario disconnettere temporaneamen-
te BUS o dall’alimentazione se alimentato localmente.
PROGRAMMAZIONE INDIRIZZO DISPOSITIVO  SW1
La tabella seguente mostra come impostare l’indirizzo del videocitofono. Considerando che ON = 1 e OFF = 0, moltiplicare ciascuna ci-
fra per il relativo peso decimale quindi sommare i valori ottenuti per calcolare l’indirizzo: Es. come evidenziato nella tabella la sequenza
OFF, ON, OFF, OFF, ON, OFF, ON in binario corrisponde a 0100101, moltiplicando ogni cifra per il relativo peso otteniamo 32+4+1 = 37.
Note: Nello stesso sistema sono ammesse un massimo di 100 unità, ma l’indirizzo può essere un numero compreso tra 1 e 99.
STATO SWITCH CODICE BINARIO  PESO DECIMALE INDIRIZZO
Nr.7 Nr.6 Nr.5 Nr.4 Nr.3 Nr.2 Nr.1 64 32 16 8 4 2 1
OFF OFF OFF OFF OFF OFF ON 0 0 0 0 0 0 1 1
OFF OFF OFF OFF OFF ON OFF 0 0 0 0 0 1 0 2
OFF OFF OFF OFF OFF ON ON 0 0 0 0 0 1 1 3
OFF OFF OFF OFF ON OFF OFF 0 0 0 0 1 0 0 4
OFF ON OFF OFF ON OFF ON 0 1 0 0 1 0 1 37
ON ON OFF OFF OFF ON ON 1 1 0 0 0 1 1 99
IMPOSTAZIONI INTERCOMUNICAZIONE  SW3
SW3 Nr.1 Nr.2 Nr.3 Unit extension
ON
1 32 4OFF OFF OFF = 1 (master)
Intercomunicazione tra videocitofoni/citofoni (stesso indirizzo) installati
nello stesso appartamento.
Per chiamare un interno, sollevare la cornetta e premere il tasto “apri- porta” tante
volte quanto è il valore dell’interno da chiamare (Es. interno 2 due volte, 3 volte ecc.).
Ogni citofono/videocitofono deve avere un indirizzo di interno dierente
e l’indirizzo master deve essere sempre presente salvo quando non sia
presente un citofono/videocitofono congurato per l’intercomunicazione
tra appartamenti (Es. avendo 3 citofoni/videocitofoni uno deve avere
indirizzo“1” e gli altri devono avere indirizzi diversi a scelta tra 2,3 e 4).
ON
1 32 4OFF ON OFF = 2 (slave)
ON
1 32 4OFF OFF ON = 3 (slave)
ON
1 32 4OFF ON ON = 4 (slave)
ON
1 32 4ON OFF OFF
Intercomunicazione consentita tra citofoni all’interno di appartamenti
diversi (dierente indirizzo di unità).
Per chiamare un utente, sollevare la cornetta e premere il pulsante “chiave” tante
volte quanto è il valore dell’indirizzo del videocitofono da chiamare (Es. indirizzo
10 = 10 volte, indirizzo 12 = 12 volte).
NOTA: Indipendentemente dall’impostazione dello switch 1, in caso di più unità in parallelo (max 4 tra citofoni e videocito-
foni), l’impostazione degli interni deve essere fatta sempre ed il master (interno 1) deve essere sempre presente.
In impianti dove nello stesso appartamento sono presenti più di un citofono/videocitofono ed è richiesta l’intercomu-
nicazione tra appartamenti, solo uno dei citofoni/videocitofoni può essere impostato per questa funzione (SW3.1=ON,
SW3.2=OFF, SW3.3=OFF) mentre gli altri devono essere impostati per l’intercomunicazione locale con indirizzo di interno
a partire da“2”(slave). Il citofono/videocitofono così impostato potrà intercomunicare solo con le unità negli altri apparta-
menti mentre gli altri citofoni/videocitofoni locali potranno intercomunicare tra di loro.
NOTA UTILIZZO CENTRALINO DI PORTINERIA CST2310
Sul dispositivo master (SW3 Dip
2 e 3= OFF) per abilitare la chia-
ma e ricezione chiamata a/da
centralino di portineria settare il
dip 8di SW1 in ON ed il dip1di SW3 in OFF.
La funzione“Intercomunicanti”è abilitata tra dispositivi all’inter-
no dello stesso appartamento.
ON
1 3 5 72 4 6 8
ON
132 4
SW1 SW3
NUMERO DI SQUILLI
Il numero di squilli può essere impostato a 3 (valore di fabbrica)
o 6. Procedere come di seguito indicato per cambiare l’imposta-
zione del numero di squilli:
• Togliere l’alimentazione al sistema;
• Mettere in corto i morsetti LB e GND;
• Ricollegare il cavo at osservando il LED “privacy on” e ri-
muovere il corto tra i morsetti LB e GND;
• Un lampeggio indica l’impostazione di 3 squilli mentre 2
lampeggi indicano l’impostazione di 6 squilli.
Ogni volta che questa operazione viene eseguita viene commu-
tato il numero di squilli da 3 a 6 e viceversa.
Art.3183 Citofono digitale per sistema digitale VX2300

66251760 - V3.0 - 15/03/23
- 6 -
Serie 3000
Art.3183 - Istruzioni di installazione
SPECIFICHE TECNICHE
Assorbimenti: Stand-by: 1/3mA
In funzione: 30mA
Picco: 50mA
Tensione di lavoro: Fornita dalla linea BUS
SEGNALI MORSETTIERA DI CONNESSIONE
LB Ingresso campanello locale (inserire un pulsante tra
questo terminale e il relativo terminale GND)
AL Ingresso d’allarme (non implementato)
GND Massa campanello locale
BUS Contatti di collegamento al BUS
BUS
Art.3183 Citofono digitale per sistema digitale VX2300

66251760 - V3.0 - 15/03/23
- 7 -
BUS
Art.2321
Local Bell
Local Bell
BUS
LED-
LED+
BUS
GND
LB AL
GND
Art.3181
ON
O FF
VIDEX
S1
Phone No.
Extension N.
2 1
1 2 3 4 512Vac
SE
Local Bell
BUS BUS
GND
LB AL
Art.3183
VIDEX
S1
Phone No.
Extension N.
3 1
12345678
ON
1234
ON
Phone No.
Extension N.
Art.5188
1 2 3 4 5 6 7 8 9
10
JP1 A
B
1 1
4653
2
1
ON
Unit ID:
87
EXPANSION
BUTTONS
Art.4304-0
1
JP2 JP1
BA BA
Art.4045
Videx Electronics S.p.A.
Via del Lavoro 1, 63846 Monte Giberto (FM)
Phone: [phone] - Fax [phone]
www.videx.it - [email protected]
Autore:
Data modifica:
Data creazione:Title:
Notes:
Titolo:
Note: Cod.File:
Foglio
/11
Roberto Gambini
23kau001e.dw
g
22/10/2020
23/03/2021
N.B. Dopo ogni cambiamento nella programmazione del posto esterno, del videocitofono
o del relè, è necessario togliere l'alimentazione al sistema e ripristinarla affinchè le
variazioni vengano recepite dai rispettivi dispositivi.
After each change on the programming of the door station, videophone or any other
device connected to the system it is necessary to restart the system (power off then
power on).

66251760 - V3.0 - 15/03/23
- 8 -

66251760 - V3.0 - 15/03/23
- 9 -

66251760 - V3.0 - 15/03/23
- 10 -
