ESPAÑOL
Índice
Notas sobre instalación ................................................................................................................. 4
Precauciones ................................................................................................................................. 4
Cableado ........................................................................................................................................ 5
Ilustración del panel........................................................................................................................ 6
Menú principal ................................................................................................................................ 7
Reproductor de medios .................................................................................................................. 7
Bluetooth ........................................................................................................................................ 8
Tarjeta SD/Reproductor USB ........................................................................................................ 9
Ajuste del modo del menú.............................................................................................................. 9
Funcionamiento de la radio .......................................................................................................... 10
Modo DVD/CD ............................................................................................................................. 11
Modo DVTV ................................................................................................................................. 12
Ubicación del control remoto........................................................................................................ 12
Operación del control remoto ....................................................................................................... 13
NFC ........... .................................................................................................................................. 19
Instalación .................................................................................................................................... 20
Ejemplo de montaje ..................................................................................................................... 21
Especicación .............................................................................................................................. 22
Tabla de resolución rápida de problemas .................................................................................... 23

5ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
4
Antes de instalar la unidad, compruebe que el vehículo está conectado a un sistema eléctrico con tierra
negativa a 12V CC. El terminal negativo de la batería debe desconectarse antes de realizar las conexiones, lo
que puede reducir el daño a la unidad en caso de que se produzca un cortocircuito.
Asegúrese de conectar los cables codificados por colores de forma correcta de acuerdo con el diagrama.
Una conexión incorrecta puede provocar un malfuncionamiento de la unidad o dañar el sistema eléctrico del
vehículo. Verifique que conecta el cable (-) del altavoz al terminal (-) del altavoz. No conecte nunca los cables
izquierdo y derecho del altavoz entre sí o al cuerpo del vehículo.
No bloquee los respiraderos o los paneles del radiador. Su bloqueo provocará que se acumule calor dentro de
la unidad y puede dañarla
Precaución
Esta unidad solo puede reproducir el siguiente disco:
Tipo de disco Etiqueta del disco Material grabado Tamaño del disco
DVD Sonido y movimiento 12cm
Imágenes
VCD Sonido y movimiento 12cm
Imágenes



MP3 MP3 Sonido y movimiento 12cm
Imágenes
MP4 MP4 Sonido y movimiento 12cm
Imágenes
CD Sólo sonido 12cm


Nota: 1. La unidad es compatible con DVD. VCDI. 012. 013. 0, CD-R.PICTURE-CD versión Disco.
2. El manual es compatible con DVD, VCD,MP 3 y CD, Si no aparece el logo de DVD, VCD o MP3
en algún modelo deberá ignorar este hecho. Cuando utilice un DVD, VCD, MP3 y CD, la pantalla
identificará automáticamente el disco y mostrará la palabra correspondiente.
No intente modificar la unidad. Una modificación
no autorizada puede dañar la unidad.
Detenga el vehículo antes de llevar a cabo
cualquier operación que pudiera interferir en su
conducción.
No maneje la unidad con temperaturas
extremas en el interior del vehículo. La temperatura
de funcionamiento de la unidad está entre -20oC a
+ 60oC
Para disfrutar un sonido óptimo e imágenes
durante la reproducción, utilice el disco en la forma
siguiente:
Coja el disco por su borde para mantener el disco
limpio. No toque la superficie.


No utilice el CD con pasta de residuos ni escriba
en la superficie
No pegue en el CD ni etiquetas ni pegatinas.
Puede provocar un fallo en el mecanismo de carga.
Limpie el disco con un trapo de limpieza.
Hágalo desde el centro hacia el exterior






Notas sobre instalación Cableado
Conexión estándar
Toma de la antena
Toma de salida (hembra)
Portafusibles (15A)
Salida de vídeo
Toma de salida (macho)

7ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
6
Ilustración del panel
1. Toma MIC
2. Botón REL
3. Botón VOL
4. Un botón de sonido
5. Botón sonido siguiente
6. MODO + botón
7. Botón BANDA +
8. Botón ABRIR
9. Botón EJ (Expulsar)
10. Toma AUX
11. Toma IR
12. Puerto USB
13. Ubicación CD
1. Toma MIC
Abreviatrua de micrófono, que es un micrófono,
entrada de audio Función
2. Botón Abrir/Cerrar
Podrá abrir la tapa frontal del aparato, con el fin de
instalarlo en el coche.
3. Botón VOL
Para controlar el Volumen 10, gire el mando del VOL
hacia la derecha para aumentar el nivel del sonido y
hacia la izquierda para disminuir el nivel del sonido.
4. Botón canción
Para saltar a la canción anterior o, en el modo de
búsqueda de emisora de radio, podrá utilizarlo para
avanzar.
5. A la siguiente canción
Para pasar a la siguiente canción o, en el modo de
búsqueda de emisora de radio, podrá usarlo para ir
hacia atrás.
6. Botón MODO
Púlselo para seleccionar el origen en el orden
siguiente:
Radio AV
REAR BT
7. Botón BANDA
El modo Radio se utiliza para seleccionar el canal. Con
un clic irá a FM, con un doble clic a FM1, triple clic irá
a OM, una pulsación larga para buscar una emisora.
8. Botón abrir
Púlselo para abrir o cerrar la pantalla.
Abre la pantalla al pulsar la tecla, cuando en la pantalla
aparece el indicador “ÁNGULO TFT” podrá ajustar el
ángulo de la pantalla.
Puede ajustar la pantalla a cuatro ángulos, si hace clic
cuando la pantalla se encuentra en el ángulo máximo,
en la pantalla aparecerá el mensaje “TFT ABAJO”
a la vez que disminuye el ángulo de inclinación de
la pantalla; posteriormente la pantalla llegará a su
ángulo mínimo de inclinación, en la pantalla aparecerá
el indicador “TFT ABAJO”, a la vez que aumenta el
ángulo de inclinación de la pantalla. Si no pulsa esta
tecla durante unos segundos, saldrá automáticamente
del modo de ajuste del ángulo, en el momento que
haga clic, la pantalla se apagará.
9. Botón Expulsar
Cuando haya un disco en la unidad, púlselo, la unidad
expulsará automáticamente el disco.
10. Toma AUX
Le servirá para conectar ordenadores, grabadoras
de vídeo y cualquier otra entrada de señal de audio a
través de sus propios altavoces. Y puede acceder a
cualquier Dispositivo de audio compatible.
11. Toma IR
Es el sensor para la tarjeta del control remoto (solo
para la versión del control remoto)
Nota: Esta ventana se utiliza con la función de control
remoto. Si carece de esta función, deberá ignorar la
información proporcionada acerca de la función de
control remoto.
12. Puerto USB
La unidad puede conectarse a un dispositivo USB
para reproducir canciones en formato MP3 a través
del cable USB desde el tamaño mini al tamaño USB
estándar (normal).
1. Haga clic en el botón Fuente, por ejemplo, en
RADIO para seleccionar el modo deseado.
2. Haga clic en o para cambiar a otra página.
3. Mostrar Reloj/Año/Mes/Fecha, haga
clic el menú configurar para ajustar sus valores.
4. Haga clic para activar/desactivar el brillo
del TFT.
5. Haga clic para abrir el menú Configurar.
6.








1. Mute
Pulse este botón para cortar la salida de audio, y
aparece en el LCD. Vuelva a pulsarlo para cancelar la
función MUTE.
2. Anterior
Pulse este botón para seleccionar la pista anterior.
Manténgalo pulsado durante más de 3 segundos para
rebobinar rápidamente la pista.
3. Siguiente
Pulse este botón para seleccionar la pista siguiente.
Manténgalo pulsado durante más de 3 segundos para
avanzar rápidamente por la pista.
4. Púlselo para detener la reproducción y vuelva a
pulsarlo para reanudar la reproducción normal.
5. Pulse el botón para detener la reproducción y pulse
para continuar. Vuelva a pulsarlo para detener la
reproducción.
6. Pulse el botón para volver al menú principal.
7. Pulse el botón para mostrar más menú.
8. Pantalla de parámetros
Una vez seleccionado el modo deseado, podrá ajustar
su nivel sin más que pulsar el área 8, y el parámetro
correspondiente se mostrará en este área.
A
B
C
Menú principal






Si no existe la función relacionada,
no existirá el botón correspondiente.
Reproductor de medios

9ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
8
9. Tecla Vol/Sel
Esta tecla tiene la función SEL, púlsela varias veces
para seleccionar el modo en el orden siguiente:
VOL BASS TREB
BAL FADE ( ) ( )
10.Tecla repetir
Función repetir Púlsela para repetir la pista/capítulo
actual, vuelva a pulsarla para repetir el título, púlsela
una tercera vez para repetirlo todo, una cuarta
pulsación cancelará la operación.
11. Tecla Aleatorio
Púlsela para reproducir el disco de forma aleatoria,
vuelva a pulsarla para reanudar la reproducción
normal.
12. Tecla L/R
Púlsela para conmutar entre R+R/L+L/STEREO.
13. Tecla EQ
Púlsela para seleccionar el efecto EQ deseado en el
siguiente orden:
POP ROCK CLASS JAZZ
OFF
14. Tecla OSD
Pantalla de información OSD.
15. TA (opcional)
Si desea obtener más detalles, consulte el capítulo
“RADIO”.
16. MENÚ
Púlselo para activar el menú, y aparecerá el menú de
títulos del DVD mostrando todos los títulos contenidos
en el DVD y podrá elegir el título que desee o la pista
pulsando los botones de dirección.
17. Teclas de dirección
Pulse las teclas de dirección ( / / / )
para elegir el título o la pista deseada.
18. OK (Aceptar)
Púlsela para confirmar.
R
GB



Bluetooth


1. Botón del menú Inicio (Home)
2. Botón del menú Dial.
3. Botón Suprimir. Púlselo una vez para
borrar el último dígito, manténgalo pulsado
para borrar todos los dígitos escritos.
4. Botón Transferir.
5. Botón Expulsar.
6. Botón Llamar y recibir.
7. Botón reproducir música Bluetooth.
8.
Track-Down, Play/Pause, Track-up button.








Tarjeta SD/Reproductor USB


1. Botón del menú Inicio.
2. Botón Pista anterior,
Reproducir/Pausa, pista siguiente.
3. Botón Repetir.
4. Botón Aleatorio.
5. Botón Volver, vuelve al modo de
reproducción principal.
6. Botón archivo de Sonido/
película/foto.






Ajuste del modo del menú



Botón del menú Inicio.
Botón del menú de ajuste del sistema.
Botón de ajuste FECHA/RELOJ
Botón ON/OFF de ajuste de imagen
de la Cámara posterior.





11 ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
10
Botón de ajuste ON/OFF del Beep.
Ajuste de los botones de control del
volante.
Ajusta como válido/no válido el cable
de control del freno, cuando se
ajusta como no válido el conductor
no podrá ver el vídeo mientras
conduzca, sólo podrá verlo cuando
se aplique el freno. Cuando se ajusta
como válido, el conductor podrá ver
vídeo ya sea conduciendo o con el
freno echado.




Botón del menú de ajuste de Audio.
Botón de Ajuste de la pantalla de
vídeo (Brillo/Contraste/Color).




Botón de calibración.
Reinicie a botón predeterminado en
fábrica.
Radio (RDS es opcional)



Botón Preset Scan/Auto Store, pulse
brevemente preset scan, mantenga
pulsado auto, store.


Botón encender/apagar RDS Para
modelos sin RDS, será el botón MONO.
Púlselo para conmutar entre Mono/Estéreo.
Botón encender/apagar TA Para
modelos sin RDS, se convertirá en el
botón LOC, púlselo para conmutar
entre LOC/DX.
Botón de selección del nombre PTY.
Después de seleccionar el botón PTY,
pulse Seek-up/down para buscar.
Para modelos sin RDS, existirá un
botón SCAN, púlselo para localizar
emisoras.
Botón Seek-Up/Down (Búscar adelante/
atrás). Púlselo brevemente para buscar
hacia delante/atrás, manténgalo
pulsado para realizar una búsqueda
manual.
Botones de emisoras preseleccionadas
Botón activar/desactivar MUTE.







Modo DVD/CD
1. Botón del menú Inicio.
2. Botón Repetir
3.
Botón seleccionar título y capítulo.
4. Botón menú del DVD.
5. Botón página Siguiente.
6. Botón MUTE.
7.
Botón Pista anterior/Siguiente,
Reproducir/Pausa.
8.
Botón avance/retroceso rápido
9. Botón Parar
10. Botón configurar, ir al menú de
Configuración DVD.
11. Botón del Idioma del audio.
12. Botón subtítulos.
13. Botón Ángulo













Funcionamiento de la radio


13 ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
12
Modo DTV
1. Interruptor de encendido
2. Botón Pausa/reproducir
3. Botón MUTE
4. Botón Seleccionar menú
5. Interruptor de Banda/Sistema
6. Botón Intro
7. Control de volumen
8. Ajuste/Selección de pistas/F.F/REW
9. Programa de reproducción
10. Visualización en pantalla
11. Ajuste del sonido. Características.
12. Repetir reproducción
13. Reproducción aleatoria
14. Botón Número
15. Ajuste del audio
16. Menú PBC
17. Ajuste del subtítulo
18. Ajuste del tiempo de reproducción
19. Interruptor de modo
21. Visualización en pantalla. Ajuste del ángulo
22. Reproducción lenta
23. Menú Configuración
24. Visualizar Menú
25. Ajuste del zoom

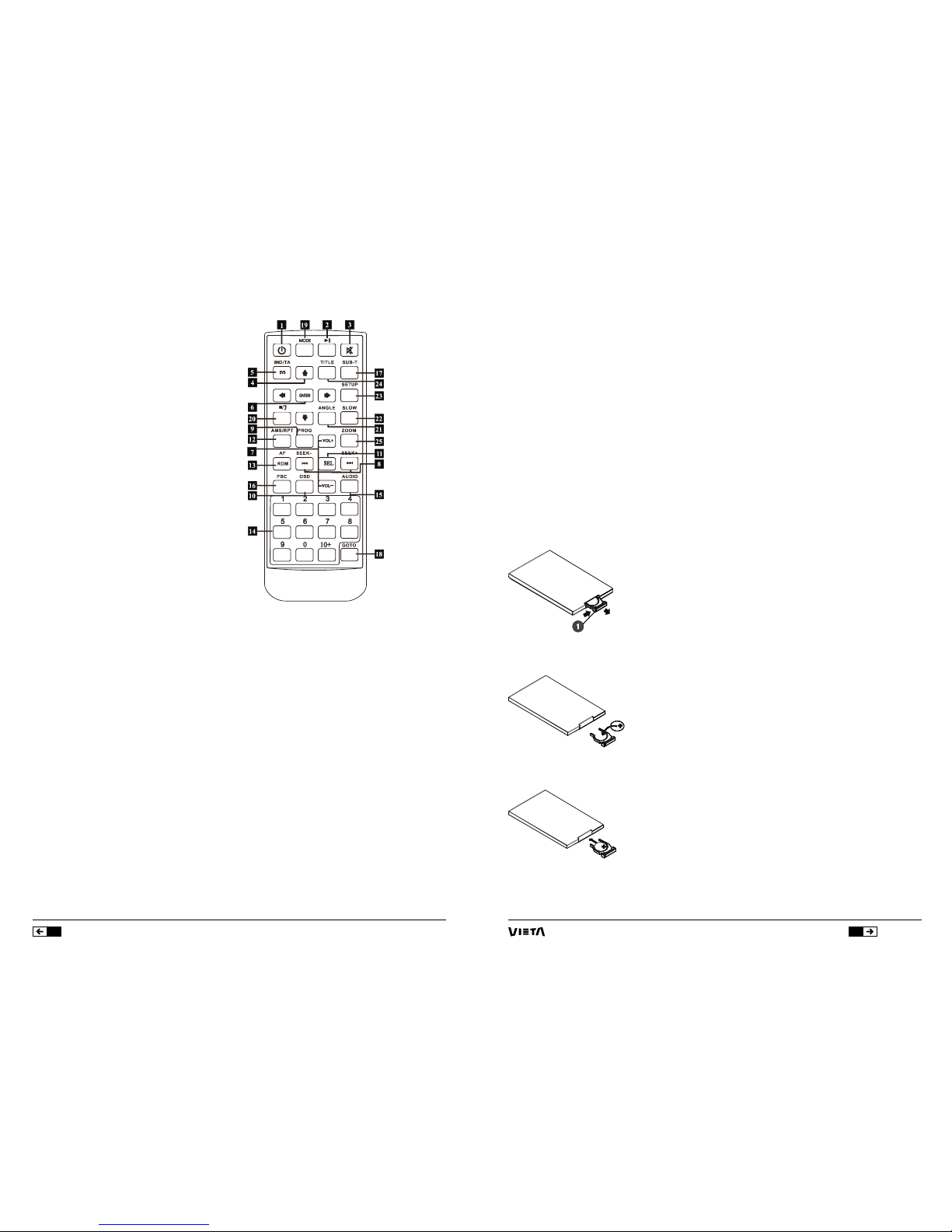

Operación del control remoto
Sustitución de la batería
Cuando el alcance de la operación del control remoto
de la tarjeta se acorte o deje de funcionar, sustituya la
batería con una nueva batería de botón.
1. Extraiga el soporte de la batería mientras presiona
el Retenedor.

2. Ponga hacia arriba la marca (+) de la batería de tipo
botón dentro de su soporte.


3. Inserte el soporte de la batería en el control remoto.
Nota: Algunos modelos no están equipados con control
remoto. En ese caso, deberá ignorar la información
sobre control remoto.
Botón de Encendido
Pulse este botón 1 para Encender/Apagar.
Botón Pausa/Reproducir
Pulse este botón 2 para detener la reproducción del
CD, MP3, VCD, DVD. Vuelva a pulsarlo para volver al
modo de reproducción normal.




Haga clic en la opción correspondiente para
configurarla.
Botón Atrás, púlselo para
volver a la página anterior.



Botón MUTE
Pulse este botón 3 para cortar la salida de audio.
Púlselo de nuevo para restaurar el sonido a su nivel
anterior.
Selector de MENÚ
Pulse 4 para seleccionar el menú deseado.
Pulse 6 o pulse el botón 2 reproducir para confirmar
entre bandas receptoras. Pulse y manténgalo pulsado,
la función LOUD se activará.
Durante el modo de reproducción, pulse el botón 5
para conmutar entre AUTO, PAL o NTSC.
Nota: Esta función solo sirve en el modo menú
principal.
Subir/Bajar el volumen
Pulse el botón 7 para aumentar o bajar el volumen,
respectivamente.
Ajuste/Selección de pistas/Rebobinado
rápido/Avance
Durante el modo radio, pulse y mantenga pulsado 8
el botón para buscar de manera manual una emisora
hacia abajo o hacia arriba, respectivamente; si pulsa
y mantiene pulsado el botón 8 durante más de 3
segundos.
De forma automática, la radio buscará una emisora
(hacia delante y hacia atrás) hasta que encuentre una.
en la reproducción de la pista, el tiempo restante de la
pista o el tiempo restante para todo el disco, y la pista
que se está reproduciendo y el contenido de todo el
disco.
Nota: En el modo MP3, sólo se mostrará el tiempo
transcurrido de la pista en el modo OSD.
Reproducción de programas
Durante el modo DVD, MP3, CD, VCD, pulse el botón 9
(PGM) y la programación de la reproducción del disco
de televisión P00:00. Puede configurar el orden de
reproducción de programas pulsando el botón 14, y
pulsando luego 2 para reproducir.
Visualización en pantalla
Durante el modo CD, VCD, DVD, pulse el botón 10.
La pantalla muestra el tiempo transcurrido en la
reproducción de la pista, el tiempo restante de la pista
o el tiempo restante para todo el disco, y la pista que
se está reproduciendo y el contenido de todo el disco.
Nota: En el modo MP3, sólo se mostrará el tiempo
transcurrido de la pista en el modo OSD.
Ubicación del control remoto

15 ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
14
VOL/BAS/TRE/BAL/FAD Selector
Pulse varias veces el botón 11 para seleccionar el
modo deseado en el orden siguiente:
Nota: una vez seleccionado el modo deseado, podrá
ajustar el modo actual visualizado utilizando los
botones (VOL+ o VOL-).
Repetir Reproducción/AMS
En el modo DVD, primero, pulse 12 para repetir la pista
que se está reproduciendo; Vuelva a pulsarlo para
repetir la reproducción de todas las pistas. Al pulsarlo
por tercera vez, se cancelará la función de repetición.
(el LCD mostrará diferentes diseños).
Durante el modo MP3, CD, VCD, pulse 12 para repetir
la pista que se está reproduciendo; pulse de nuevo
para cancelar la función repetir.
Nota: En el modo VCD, MP3 y CD La configuración
inicial es repetir la reproducción de todas las pistas.
Nota: En modo radio. Pulse 12 para barrer cada
emisora almacenada durante 10 segundos.
Reproducción aleatoria
Durante el modo Reproducción, pulse el botón 13
para reproducir aleatoriamente las pistas.
Botones de número
En el modo Radio, podrá seleccionar una de las
6 emisoras de cada banda sin más que pulsar
cualquiera de los botones de número.
Durante el modo de reproducción, podrá seleccionar
cualquier pista directamente utilizando el botón
número (0~10+). Por ejemplo, si necesita la pista 15,
deberá pulsar primero el botón
10+ y luego pulsar el botón 5 ,se reproducirá la pista
deseada (15).
Nota: Al pulsar por primera vez el botón 10+ funcionará
como 10+, servirá de 20+ cuando se pulse por
segunda vez, la tercera vez...30+, así sucesivamente.

En el modo de reproducción PBC, el botón número
carece de función.
Selector Izquierdo/Derecho/Estéreo
Durante el modo de reproducción, pulse y mantenga
pulsado 15 cambiará el sonido al altavoz izquierdo/
derecho o activará el modo estéreo.
Nota: Existen 5 efectos de sonido distintos, en el
modo Surround. Durante el modo VCD. Podrá ver
distintas imágenes que indicarán distintos efectos en la
televisión.
Reproducción PBC (menú)
Solo durante el modo VCD, cuando pulse el
botón 16 por primera vez, se iniciará la reproducción
PBC y en la pantalla aparecerá el menú de todo el
disco. Posteriormente, podrá seleccionar la pista
deseada utilizando el botón número 14.
Cuando se esté reproduciendo una pista, podrá pulsar
el botón 20 para volver al menú si desea dejar de
seleccionar otras pistas. Para cancelar la reproducción
PBC, pulse otra vez el botón 16.
Selector de subtítulo
Durante el modo DVD, pulse el botón 17 para
seleccionar el idioma deseado del subítulo.
Botón Menú
En el modo VCD/CD pulse la tecla 18 y ajuste la pista,
la pantalla mostrará la hora --:-- . Escriba la hora
deseada pulsando el botón numérico 14 (0~10+). Por
ejemplo, escriba: 2 5 : 0 0 , y pulse 6para confirmar.
Automáticamente, se iniciará la reproducción de la
pista desde el instante 25 minutos del disco.
En el modo de reproducción DVD, pulse una vez la
tecla 18 e introduzca el número de pista deseado. A
continuación pulse la tecla para reproducir el DVD
desde la posición correspondiente al número de pista
seleccionada.
En el modo de reproducción DVD, pulse una vez la
tecla 18 e introduzca la hora deseada para reproducir
el DVD desde la posición correspondiente a la hora
seleccionada. Por ejemplo, pulse una vez la tecla 18 y
la pantalla mostrará la hora --:--:-- .
Escriba la hora deseada pulsando el botón numérico
14 (0~10+). Y el botón de dirección 4. A continuación,
pulse el botón 6. Automáticamente, se comenzará
a reproducir la pista desde el instante de tiempo
deseado en el disco.
Nota: No existe la función de reproducción horaria en
el caso de MP3.
Interruptor de modo
Pulse el botón 19 para activar el modo Radio o el
modo de reproducción.
Parar la reproducción normal
En el modo DVD, pulse el botón 20 para detener la
reproducción y pulse “Play” para continuar.
Vuelva a pulsarlo para detener la reproducción.
Tecla Multi-Ángulo
En el modo reproducir DVD, pulse el botón 21 para ver
el contenido del DVD desde un ángulo diferente.
Tecla Lento
En el modo de reproducción DVD/CD, pulse una vez la
tecla 22 para Lento 1/2, dos veces para lento 1/3, tres
para Lento 1/4, etc. Cuando pulse la tecla por séptima
vez, volverá a recuperar la reproducción normal.
Nota: No aplicable en reproducción MP3 y CD.
Tecla Ajuste
1. Pulse 23 el mando de control remoto en el modo
STOP. (Pulse dos veces la tecla para garantizar que el
reproductor está en el modo STOP.)
2. Se mostrará la página principal del menú de ajuste.
3. Seleccione la opción preferida utilizando la Tecla 4.
4. Pulse la tecla 6.
A. Configuración del sistema.
Esta página de configuración incluye todos los
elementos del sistema TV, protector de pantalla, tipo
TV, contraseña, funciones de Audiencia y opciones
predeterminadas. Para más información consulte el
Menú Configuración del sistema.
B. Configuración de idioma.
Esta página de configuración incluye todas las
opciones de Idioma de OSD. Para más información
consulte el Menú Configuración del Idioma.
C. Configuración del audio
Esta página de configuración incluye todas
las opciones de AUDIO. Consulte el Menú de
Configuración de Audio.
D. Configuración de vídeo
Esta página de configuración incluye todas
las opciones de VIDEO. Consulte el Menú de
Configuración de Vídeo.


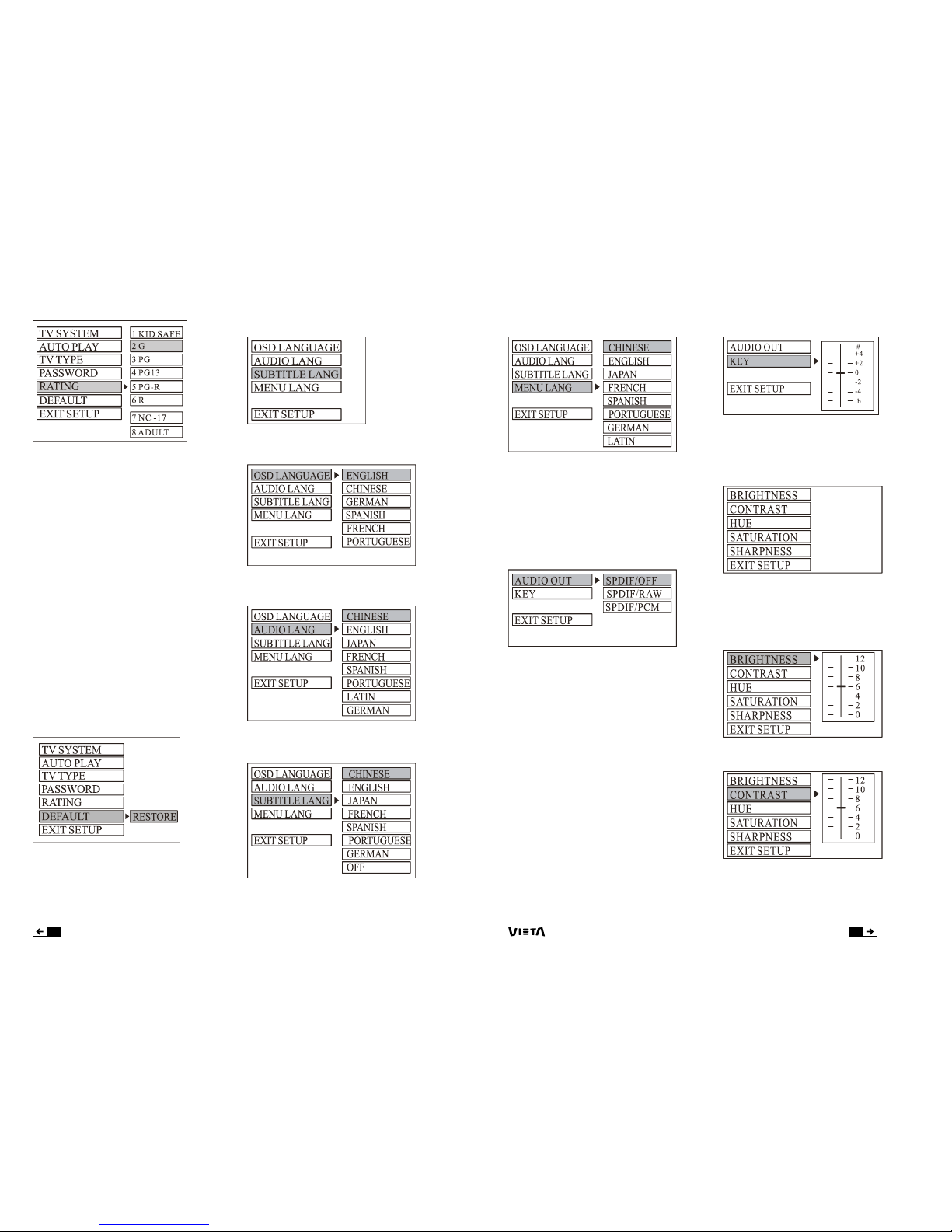

A. Conguración del sistema

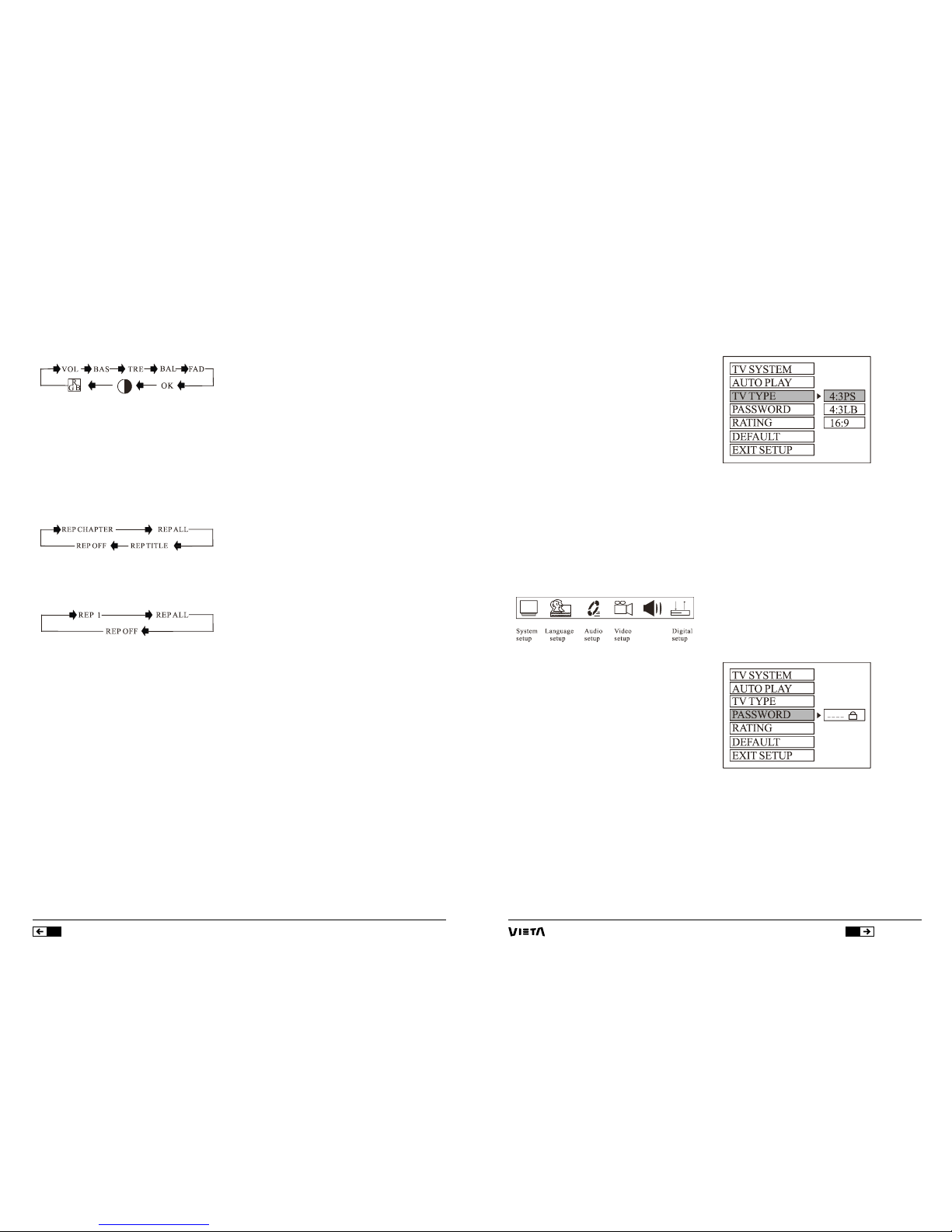

(A) Tipo TV
1. 4:3 PS
Reproducido en el estilo PAN & SCAN. (Si está
conectado a un televisor de pantalla ancha, los bordes
izquierdo y derecho aparecerán recortados).
2. 4:3 LB
Reproducido en el estilo LETERBOX. (Si está
conectado a un TV de pantalla ancha, aparecerán
unas bandas en negro en las partes inferior y superior
de la pantalla).
3. 16:9
Seleccione esta opción cuando se encuentre
conectada una TV de pantalla ancha.
(B) Contraseña
Escriba la contraseña y pulse el botón INTRO.
Escriba la contraseña antigua (el código que viene de
fábrica es 0000) y teclee la contraseña de 4 caracteres
que desee utilizar; vuelva a escribirla para confirmar.
(C) Audiencia
Seleccione una guía de audiencia adecuada utilizando
el botón del cursor y confirme la selección pulsando la
tecla 6.





17 ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
16
Audiencia 1:[ SEGURO PARA NIÑOS ]
Seleccione esta opción cuando el programa sea
adecuado para los niños.
Audiencia 2:[ G ]
Seleccione esta opción cuando sea adecuado para
todos los públicos.
Audiencia 3:[ PG ]
Seleccione esta opción cuando se necesite la tutela
de un adulto.
Audiencia 4:[ PG13 ]
Seleccione esta opción cuando el programa esté
prohibido para menores de 13 años.
Audiencia 5:[ PG-R ]
Seleccione esta opción cuando en el DVD aparezca el
rótulo ‘PG-R’
Audiencia 6:[ R ]
Seleccione esta opción cuando el programa no esté
aconsejado para menores de 17 años.
Audiencia 7:[ nc-17 ]
Seleccione esta opción cuando el programa esté
prohibido para menores de 17 años.
Audiencia 8:[ ADULTO ]
Seleccione esta opción cuando el programa sólo esté
dirigido a Adultos.
(D) Predeterminado


1. Idioma OSD
2. Idioma del AUDIO
3. Idioma del Subtítulo




C. Conguración del audio
SPDIF/OFF: El puerto de salida analógico u óptico no
tiene señal de salida.
a. Salida de AUDIO
Esta opción es para pasar la salida de audio del modo
SPDIF/OFF al modo SPDIF/RAW o al modo SPDIE/PCM.
SPDIF/RAW:
Cuando se conecte el reproductor al amplificador
de potencia por el puerto analógico u óptico,
seleccione esta opción cuando el disco que se esté
reproduciendo haya sido grabado en Dolby Digital,
DTS o MPEG. El amplificador de potencia que conecte
debe disponer de la función de Decodificación para
Dolby Digital, DTS o MPEG.
SPDIF/PCM:
Cuando se conecte el reproductor con un amplificador
estéreo digital de 2 canales, seleccione esta opción
cuando el disco que se está reproduciendo haya sido
grabado en Dolby Digital o MPEG. El PCM modulará la
salida analógica u óptica como salida a 2 canales.
Nota: Esta función no es válida para este modelo.


D. Conguración de vídeo
Con esta opción el usuario podrá ajustar el brillo,
contraste, tono y saturación de la imagen presionando
el botón de flecha izquierda / derecha.
a. Brillo
b. Contraste




B. Conguración de idioma
Elija el idioma OSD preferido, Idioma del audio, Idioma
de los subtítulos e idioma del menú, sin más que
utilizar las teclas 4.
Flecha
4. Idioma del MENÚ b. Tecla
Utilícela para seleccionar el nivel de agudos o graves
de acuerdo a sus preferencias.

19 ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
18
d. Saturación
e. Nitidez
Pulse la tecla 6para confirmar el cambio.
NOTA: La configuración de vídeo sólo estará
disponible en el modo TV/AV.

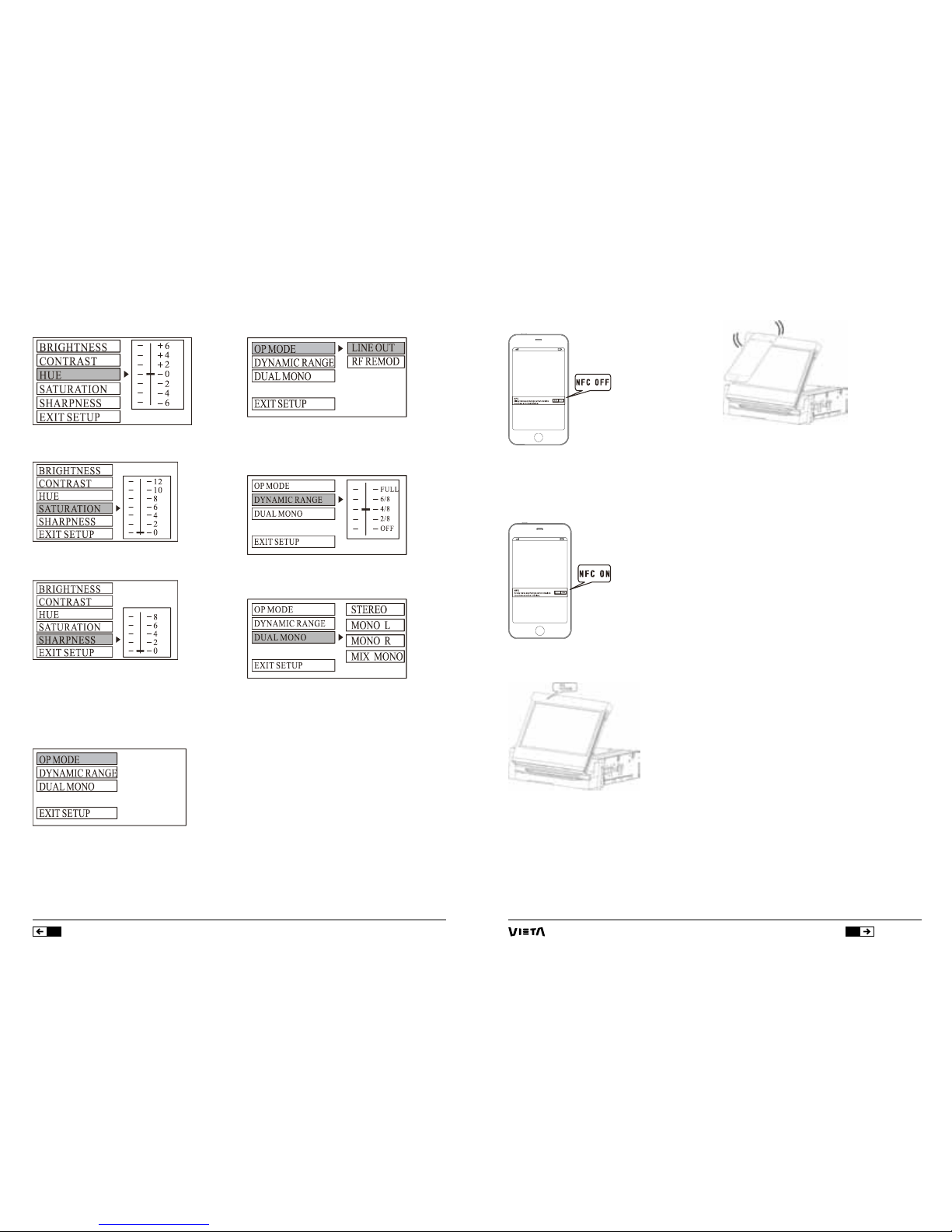

E. Conguración digital
Esta opción permitirá al usuario configurar el modo de
funcionamiento, la comprensión del rango dinámico y
el modo estéreo.




b. Rango Dinámico
Para ajustar la comprensión del rango dinámico.
c. Dual Mono
Tecla Título
En el modo de reproducción DVD, VCD, pulse la
tecla 24 para mostrar en la pantalla de TV los títulos
de todas las pistas. Pulse la tecla 4para elegir el
número de pista deseada y pulse la tecla 6o la tecla
6para iniciar la reproducción.
Nota: 1. No se muestra título en el modo MP3, CD.
2. Para elegir el idioma deseado. Pulse la tecla Título.
Tecla ZOOM
En el modo de reproducción de imagen, pulse una
vez la tecla 25 para activar el modo 2x, dos veces
para activar el Modo 3x, tres veces para activar el
Modo 4x, cuatro veces para activar el Modo 1/2,
cinco veces para activar el Modo 1/3, seis veces
para activar el Modo 1/4. Siete veces para eliminar el
Zoom.
Nota: La función ZOOM no existe en el modo de
reproducción CD/MP3 .



a. Modo OP
Para ajustar los modos de funcionamiento para el
decodificador Dolby Digital.
c. Tono
3. Una vez activada la función NFC de su teléfono,
sitúe su teléfono cerca del botón de volumen del
reproductor de CD.
4. Mantenga el smartphone cerca del botón de
volumen del reproductor del CD hasta que el
smartphone se encuentre conectado, y en la parte
superior de la pantalla del smartphone aparezca
CONN OK. En este momento, el smartphone emitirá
un breve pitido de confirmación (cuando el teléfono
solicite un código PIN, escriba el código PIN: 0000.
5. Si desea desconectar, mantenga su smartphone
cerca del botón de volumen del reproductor de
CD hasta que se desconecte el smartphone, y en
la parte superior de la pantalla del smartphone
aparecerá DISCONN. El smartphone emitirá un corto
pitido para confirmar.
Nota: el chip del sensor NFC se encuentra ubicado
en el botón de volumen; por ello, cuando utilice la
función NFC, no mantenga su smartphone separado
del mando de volumen más de 5mm.


1. Verifique si la función NFC de su smartphone
está en ON.

2. Ajuste la función NFC de su smartphone a ON.
NFC

21 ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
20
Lista de piezas (los números mostrados en la lista se corresponden con los de las instrucciones.)
Instalación
Ejemplo de montaje
Abrir el panel frontal

23 ESPAÑOL
Radio DVD/Bluetooth/NFC 7”
22
Especicación
General
Requisito de potencia: 14,4DC
Impedancia de carga: 4ohm
Salida máx de potencia: 40W×4
Control de tono: +/-8dB (Bajos 100Hz, Agudos 10KHz)
Dimensión: Aprox, 192×188×58mm (L×An×Al)
Dimensión de montaje: Aprox, 169×178×50mm (L×An×Al)
Peso: Aprox. 1,75kg
Sección reproductor DVD
Reproducción: DVD/VCD/2.0/MP3/MP4(DIVX/CD/Imagen-CD)
Sistema de vídeo: PAL/AUTO/NTSC
Ángulo de montaje: 0to +/-30o
Sección de vídeo
Sistema de vídeo: 4:3 Letter Box y 4:3 Pan Scan
Nivel de salida de vídeo: 1.0vp-p 75 ohm
Resolución Horizontal: 500
Sección de audio
Nivel de salida máxima: 2Vrms (+/-3dB)
Respuesta en frecuencia: 20 a 20KHz
Relación señal ruido: 85 dB
Separación: 80dB
Sección sintonizador AM
Rango de frecuencias: 522-1620 (Europa/China/Rusia);
530-1710 (EE.UU.); 522-1629 (Japón)
Rango IF: 450KHz
Sensibilidad útil (-20dB): 25dB
Sección sintonizador FM
Rango de sintonización: 87.5-108(Europa/China);87.5-107.9 (EE.UU.)
76-90(Japón);65-108(Rusia)
Rango IF: 10,7MHz
Sensibilidad útil: 15dB
Relación señal ruido: 60dB
Separación estéreo: 30dB (1KHz)
Respuesta en frecuencia: 30-15KHz
Nota: Debido a la mejora continua del producto, las especificaciones y el diseño están sujetos a cambios, sin
previo aviso.
Tabla de resolución rápida de problemas
Problema Causa/Solución
Sin energía. - Comprobar el fusible Sustituir con el valor adecuado
si fuera necesario.
Se producen algunos errores en el LCD o no funciona
cuando se pulsa el botón.
- Pulse el botón RESET.
No puede detectar emisoras. - Compruebe y verifique que la antena se encuentra
correctamente conectada.
Mala recepción.
- La antena puede que no tenga la longitud adecuada.
Compruebe que la antena se encuentra totalmente
extendida.
- En caso de rotura. Sustituya la antena por una
nueva.
- La señal de radiodifusión es demasiado débil.
- La antena está mal conectada a tierra. Compruebe y
verifique que la antena se encuentra adecuadamente
conectada a tierra en su ubicación de montaje.
El CD no se puede cargar. - Un CD está cargado en el equipo.
El indicador de estéreo esta parpadeando. - Sintonice la frecuencia con precisión.
- La señal de radiodifusión es demasiado débil. (Ajuste
al modo MONO).
Sin imagen. - El cable de vídeo que va desde la unidad principal a
la TV no se encuentra correctamente conectado.
Distorsión de la imagen. - El CD está sucio o dañado.
Código de región erróneo.
- En el modo DVD, pulse dos veces “ ” en el mando
de control remoto. A continuación pulse la flecha en
el mando de control control y pulse 0-6 en función de
su región.
- Por ejemplo, si la región del disco es 1, pulse la
flecha y 1 en el control remoto.
Sin memoria en la emisora de radio
- Pulse la estación durante 3 segundos para
memorizar la estación presintonizada. Por ejemplo,
si un usuario desea presintonizar la emisora de radio
FM en la frecuencia 88.10 en la estación 1. Tan solo
deberá pulsar la estación 1 durante 3 segundos
cuando la frecuencia se haya sintonizado en FM
88.10.

INCIDENTS THAT ARE EXEMPT FROM GUARANTEE:
1. The guarantee period exceeds the stipulated time.
2. When the product has been handled by centres or personnel that are not authorised by VIETA AUDIO S.A.
3. When the product has been damaged by incorrect handling or use for purposes other than those it is
intended for and that are not contemplated in the user’s manual, or when it has broken pieces, scratches,
cracks, wear and tear, damage produced by particles of paint, sand, water or food within the unit..
4. This guarantee does not cover expenses or damages caused by transport.
5. Loss, robbery or accidents produced by fire, liquid, chemical substances, excessive heat, inadequate
ventilation, vandalism, electrical storms, incorrect or excessive power supply, lightening, impact, other external
forces, radiation.
6. Any additional cost related to installing or uninstalling the product.
7. Products purchased outside Spanish territory or from distributors that are not authorised.
8. The data contained on our products (photo files, music, digital support, etc.) are not covered by the
guarantee under any circumstance; it is the client’s responsibility to make back-up files before giving us the
product. Likewise, any incorrect configuration or installation of software or incompatibility issues with hardware
belonging to other equipment, including drivers and controllers.
9. Maintenance, repairs or parts replacement due to use and wear and tear.
10. Rechargeable and/or disposable batteries (life cycle depends on usage frequency).
11. Small faults or variations in the quality of the product that do not affect its value or the purpose for which it
was created.
12. Negligence.
13. Accessories:
 Plugs and cases.
 Connector cables.
 Headband.
 Eartip and sleeve kits.
 Decorative finishes.
14. Any issue detected on receipt of the goods must be notified to customer care 902.367.607 or sat@vieta.
es. In accordance with article 366 of trade law, VIETA AUDIO S.A. will not accept any claims regarding broken
goods, impacts or missing packages 24 hours after the goods have been delivered.
CUSTOMER CARE / Tel. [phone] / Fax. [phone] / www.vieta.es
TERMS OF GUARANTEE
VIETA AUDIO S.A. guarantees its products for a period of 24 months. The guarantee period starts on the date of
purchase of brand new products that have never been used by the first end user.
This guarantee covers any possible manufacturing flaws for any Vieta products sold on Spanish territory by
authorised distributors. Vieta products acquired in other countries will be covered by the guarantee supplied by
the local distributor.
This guarantee will only be valid when accompanied by an invoice for the product that includes the client’s
name, the distributor and the date of purchase. VIETA AUDIO S.A. agrees to repair any product with a problem
occurring during normal use as detailed in the user’s manual and when being used for the purpose for which it
was designed.
The guarantee will not be extended because a component is changed or the product is replaced.
Contents
Notes on Installation..................................................................................................................... 26
Precautions................................................................................................................................... 26
Wiring Diagram............................................................................................................................. 27
Panel illustration ........................................................................................................................... 28
Main menu.................................................................................................................................... 29
Media player................................................................................................................................. 29
Bluetooth ...................................................................................................................................... 30
SD/USB Play ................................................................................................................................ 31
Setting menu mode ...................................................................................................................... 31
Radio operation ............................................................................................................................ 32
DVD/CD mode.............................................................................................................................. 33
DTV mode ................................................................................................................................... 34
Location of the remote control ..................................................................................................... 34
Remote Control Operation............................................................................................................ 35
NFC .......... ................................................................................................................................... 41
Installation .................................................................................................................................... 42
Specication ................................................................................................................................. 44
Simple Trouble shooting Guide .................................................................................................... 45
ENGLISH

27 ENGLISH
DVD/Bluetooth/NFC Radio 7”
26
The unit is designed for 12V DC, negative ground operation system only.
Before installing the unit, make sure the vehicle is connected to DC 12V negative ground electrical system. The
negative battery terminal must be disconnected before making connections, which can reduce damage to the
unit due to short circuit.
Be sure to connect the color coded leads correctly according to the diagram. Incorrect connection may cause
the unit to malfunction or damage the vehicle electrical system. Be sure to connect the speaker (-) leads to the
speaker (-) terminal. Never connect the left and right channel speaker cables together or to the vehicle body.
Do not block vents or radiator panels. Blocking them will cause heat to build up inside the unit and may
damage it.
Precaution
This unit can play the following disc only:
Type of disc Label on the disc Recorded material Size of disc
DVD Sound and moving 12cm
Pictures
VCD Sound and moving 12cm
Pictures



MP3 MP3 Sound and moving 12cm
Pictures
MP4 MP4 Sound and moving 12cm
Pictures
CD Sound only 12cm


Note: 1. The unit is compatible with DVD. VCDI. 012. 013. 0, CD-R.PICTURE-CD version Disc.
2. The manual conforms to D VD, VCD,MP 3 and CD, If no D VD, VCD or MP 3 on some
models you should ignore them. While enjoying DVD, VCD,MP3 and CD, the display
will automatically identify the disc and indicate the corresponding words.
Do not attempt to modify the unit. Unauthorised
modification may damage the unit.
Stop the vehicle before carrying Out any operation
that could Interfere with your driving.
Do not operate the unit in extreme Temperature
inside the vehicle.
The operating temperature of the Unit is between
-20oC to + 60oC.
To enjoy optimum sound and Images while playing,
handle the Disc as follows:
Handle the disc by its edge to keep the disc Clean .
Do not touch the surface.


Do not use CD with paste residue Or ink on the
surface.
Do not use CD with labels or stickers Attached. It
may cause failure of the Loader mechanism.
(Shown in picture).
Clean the disc with cleaning cloth. Wipe each disc
from the center to outside. (Shown in picture)






Notes on Installation Wiring diagram
Standard Connect
Antenna Receptacle
Output Socket (female)
Fuse Holder (15)
Video Out Receptacle
Output Socket (male)

29 ENGLISH
DVD/Bluetooth/NFC Radio 7”
28
Panel illustration
1.MIC hole
2.REL button
3.VOL button
4.a song button
5. next song button
6.MODE + button
7.BAND + button
8.OPEN button
9.EJ button
10.AUX hole
11.IR hole
12.USB port
13.CD disc bin
1.MIC hole
Microphone shorthand,which Is a microphone,voice
input Feature.
2.Out/Close button
You can open the front cover of the machine, in order
to install it in the car.
3.VOL button
For Volume Control 10, rotate VOL knob clockwise
to increase the Sound level and anti-clockwise to
Decrease the sound level.
4. A song button
To skip to the previous song, or in the radio station
search mode can be used to move forward
5. next song button
To skip to the next song, or in the radio station search
mode can be used to back.
6. MODE button
Press it to select source in the following order:
Radio AV
REAR BT
7.BAND button
Radio mode is used to select the channel. Click FM,
is a double- FM1, press three times is AM, long press
a quick search for a station. In Bluetooth mode, a
call can refuse to answer the phone when you enter .
When in a call, press this key to hang up the phone.
8. Open button
Press it to unfold or fold the screen.
Expand the screen when press it when the screen
appears “TFT ANGLE” prompt, you can adjust the
angle of the screen .
There are four screen angle can be adjusted, when
the screen is at maximum angle , click , the screen will
appear “TFT DOWN” tips, while reducing the screen
downward angle; adjust looked after, the screen will
reach the minimum angle, continue look, the screen
will appear “TFT DOWN” prompt , while increasing the
angle of the screen up. If you do not press for a few
seconds, it will automatically exit angle adjustment
mode, the moment you click , the screen will off.
9. Ej button
When there is a disc in the unit, press it, the unit will
automatically eject the disc.
10. AUX hole
Can be computers, video recorders and other audio
signal input to come through its own speakers. And
can access any supported audio Device.
11. IR hole
Sensor for the card remote commander (For remote
control version only)
Note: This window is used with remote control
function. Without this function, you should ignore the
operation contents about remote control function.
12. USB port
The unit can be connected to a USB device for playing
MP3 song through the USB cable from mini size to the
normal standard USB size.
1. Click the source button for example RADIO to select
desired mode.
2. Click or to change to another page.
3. Show Clock/Year/Month/Date, click
enter setup menu to set them.
4. Click to set TFT brightness OFF/ON.
5. Click to enter Setup menu.
6.








1. Mute
Press the button to cut off the sound output, and
appears in the LCD, Press it again to cancel the mute
function.
2. Previous
Press it to select previous track. Press and hold it for
more than 3 seconds to fast reverse the track.
3. Next
Press it to select next track. Press and hold it for more
than 3 seconds to fast forward the track.
4. Press it to pause the playback, and press it again to
resume to normal playback.
5. Press the button to suspend the playback and press
to continue. Press it again to stop the playback.
6. Press the button to return to main menu.
7. Press the button to display more menu.
8. Parameter display
After selecting the desired mode, you can adjust
its level by pressing area 8, and the corresponding
parameter will display in this area.
9. Vol/Sel key
This key has SEL function, repeatedly press it to select
mode in the following order:
VOL BASS TREB
BAL FADE ( ) ( )
A
B
C
Main menu





If without the related source function,
the related button will not be exist.
Media player

R
GB

31 ENGLISH
DVD/Bluetooth/NFC Radio 7”
30
10. Repeat key
Repeat function. Press it to repeat the current track/
chapter, press it again to repeat the title, press it
the third time to repeat all, press it the fourth time to
cancel.
11. Random key
Press it to play the disc in random, press it again to
resume normal playback.
12. L/R key
Press it to get switch R+R/L+L/STEREO.
13. EQ key
Press it to select the desired EQ effect in the following
order:
POP ROCK CLASS JAZZ
OFF
14. OSD key
OSD information display.
15. TA (optional)
For details, please see “RADIO” chapter.
16. MENU
Press it to switch to menu, and DVD will enter title
menu and display all titles for DVD disc and you can
choose your desired title or track by pressing direction
buttons.
17. Direction keys
Press direction keys ( / / / ) para
elegir el título o la pista deseada.
18. OK
Press it to confirm.



Bluetooth


Home menu button.
Dial menu button.
Delete button. Press it once delete the last
digit, hold Pressing it to delete all digits
input.
Transfer button.
Eject button.
Call & Receive button.
Bluetooth music play button.








SD/USB Play


Home menu button.
Track-Down, Play / Pause,
Repeat button.
Random button.
Return button, return to main
play mode.
Song / Movie / Photo
file button.






Setting menu mode


Home menu button.
System setting menu button.
DATE/CLOCK set button.
Rear Camera image set ON/OFF
button.
Beep ON/OFF set button.
Steering wheel control buttons setting.
Set Brake control wire valid/invalid,
when set invalid, driver is not allowed
to watch the video during driving,
could only watch the video when
apply brake When set valid, driver
could watch the video whether driving
or brake.







Track-Down, Play/Pause, Track-up button.
Track-up button.

33 ENGLISH
DVD/Bluetooth/NFC Radio 7”
32
Radio operation


Audio setting menu button.
Display video set (Brightness/
Contrast/Color) button.




Calibration button.
Reset to Factory default button.
Radio (RDS is optional)



Preset Scan/Auto Store button, short
press preset scan,hold pressing auto
store.


RDS on/off button. For non RDS
model, it will be MONO button, press it
to switch Mono/Stereo.
TA on/off button. For non RDS model,
it will be LOC button, press it to switch
LOC/DX.
PTY name select button. After select
PTY button, press Seek-up/down to
search.For non RDS model, there will
be a SCAN button, press it to scan
station.
Seek-Up/Down button. Short press it
to search Up/Down, hold pressing it to
manual Up/down.
Preset stations
buttons.
Mute on/off button.






DVD/CD mode


Title, Chapter select button.
DVD Menu button.
Next page button.
Mute button.
Track Down/Up, Play/Pause button.
Fast Backward/
Forward play
button.
Stop button.
Setup button, go to DVD Setup
menu.
Audio language button.
Sub-title button.
Angle button.













Home menu button.
Repeat button.

35 ENGLISH
DVD/Bluetooth/NFC Radio 7”
34
Location of the remote control
1. Power switch
2. Pause/Play Button
3. Mute Button
4. Selecting Menu Button
5. Band/System Switch
6. Enter Button
7. Volume Control
8. Tuning/Selecting
Tracks/F.F/REW
9. Program Playing
10. On-Screen Display
11. Setting the sound
Characteristics
12. Repeat Playing
13. Random Playing
14. Number Button
15. Audio-Setting
16. PBC Menu
17. Subtitle-Setting
18. Playing Time-Setting
19. Mode Switch
20. On-Screen Display
21. Angle-Setting
22. Slow-motion Play
23. Setup Menu
24. Menu-Display
25. Zoom-Setting
Remote control operation
Replacing the Battery
When the range of the operation of the card remote
control becomes short or no function while operating,
replace the battery with a new button cell.
1. Pull out the Battery Holder while pressing the
Stopper.

2. Put the button-type battery (+) mark upward into the
Battery Holder.


3. Insert the Battery Holder into the remote control.
Note:Some models are not equipped with remote
control. You should ignore the contents about remote
control.
Power Button
Press 1 button to turn On/Off the power.
Pause/Play Button
Press 2 button to suspend the playback of CD, MP3,
VCD, DVD. Press it again to return to normal playback
mode.
Mute Button
Press 3 button to cut off the sound output. Press it
again to resume at the previous sound level.
Menu selector
Press 4 to select your desired menu. The press 6 or
press the play button 2 to confirm.
Note: This function works in main menu mode only.
Menu selector
During radio mode, press 5 to switch receiving band.
During playback mode, press 5 button to play any
track at random.
Volume Increasing/Decreasing
Press 7button to increase or decrease the volume
level respectively.
Tuning/Selecting Tracks/Fast Rewind/Forward
During radio mode, continuously press 8button
to manual search a station downward or upward
respectively, if press and hold 8button for more than 3
seconds.
The radio will automatically search a station downward
or upward respectively until it finds a station.
During playback mode, press and hold 8button to
fast rewind or fast forward to reach your desired track
quickly.
Momentarily pressing 8button. You can select your
desired track downward or upward respectively.
Program Playing
During DVD, MP3, CD, VCD mode,
Press 9(PGM) button, and the television disc play
programming P00:00. You can set the program order
to play by pressing 14 button, and then press 2to play.
DTV mode




Click the related item to set it.
Back button,press it return to
previous page.




37 ENGLISH
DVD/Bluetooth/NFC Radio 7”
36
A. SYSTEM SETUP
(A) TV Type
1. 4:3 PS
Played back in the PAN & SCAN style. (If connected to
wide-screen TV, the left and right edges are cut off).
2. 4:3 LB
Played back in LETERBOX style. (If connected to wide-
screen TV, black bands appear at top and bottom of
the screen).
3. 16:9
Select when a wide-screen TV set is connected.
(B) Password
Enter the password and press ENTER button.
Type the old password (The initial factory code is 0000)
and key in 4 characters password now you want to
use, and type again to confirm.
(C) Rating
Select suitable guidance rating by the cursor button 6
and confirmed by pressing 6 key. Rating 1:[ KID SAFE]
Select this when the program are safe for all kids to
view.
Rating 1:[ KID SAFE ]
Select this when the program are safe for all kids to
view.
On-Screen Display
During CD, VCD, DVD mode, press 10 button. The
display shows single track elapsed time, single track
remaining or entire disc remaining, and the track being
played with the content of the whole disc.
Note: During MP3 mode, only single track elapsed time
is displayed in OSD mode.
VOL/BAS/TRE/BAL/FAD Selector
Repeatedly press 11 button to select the Desired mode
in the following order:
Note: After selecting your desired mode, you Can
adjust the current mode being displayed by using
(VOL+or VOL-) buttons.
Repeat Playing/AMS
During DVD mode, first , press 12 to repeat the current
track being played; Press it again to repeat playing
all the tracks. Pressing it the third Time will cancel the
repeating function. (LCD will display different designs)
During CD, MP3, VCD mode. Press 12 to Repeat the
current track being played; press It again to cancel the
repeating function.
Note: In VCD, MP3, CD mode. The initial setting is
repeat playing all the tracks.
Note:In radio mode. Press 12 to scan each stored
station for 10 seconds.
Random Playing
During playback mode, press 13 button to play any
track at random.
Number buttons
During radio mode, you can select one of the 6 stored
stations on each band by pressing any one of the
number button 14.

During the playing mode, you can select any track
directly by using 14 number button (0~9). For
example, if you need the fifteenth track, you can
first press button 1 and then press 5 button, the
corresponding track (15) will be played.
Left/Right/Stereo Selector
During playback mode, continuously press 15 can
change the sound to left/right speaker or stereo mode.
Note: There are 5 different surrounding effect in
surround mode. During VCD mode. You can see the
different pictures indicating different effects on the
television.
Playing PBC (menu)
During VCD mode only, when pressing 16 Button at
the first time, PBC playback starts and the menu of
entire disc appears on the television. And then you can
select your favourite track by using number button 14.
When a track is playing, you can press 20 button to
return to the menu if you want to stop to select other
tracks. To cancel PBC playing, press 16 button again.
Subtitle Selector
During DVD mode, press 17 button to select desire
subtitle language.
Setting CD Playback Time
In VCD, CD mode, press 18 key and set the track, and
the display will show the time --:-- . Enter your desired
time by pressing number button 14 (0~10+). For
example, enter: 2 5 : 0 0 , and press 6to confirm. It will
automatically start playing the track from the point of
twenty-fifth minutes in the disc.
In DVD playing mode, press 18 key once and input
a desired track number. Then press 6key to play the
DVD from the position corresponding to the track
number selected.
In DVD playback mode, press 18 key once and input
a desired time to play the DVD from the position
corresponding to the time Selected. Fox example,
press 18 key onces and the display will show the time
--:--:-- .
Enter your desired time by pressing number button 14
(0~10+). And 4direction button, Then press 6button,
it will automatically start playing the track from the
point of your desired time in the disc.
Note: No time play function for MP3.
Mode Switch
Press 19 button to switch to radio mode or playback
mode.
Stop the Playback
In DVD mode, press 20 button to suspend the playback
and press “Play” to continue.
Press it again to stop the playback.
MULTI-ANGLEKEY
In DVD playback mode, press 21 button to watch the
DVD content from different angle.
SLOW KEY
In DVD/CD playback mode, press 21 key once for 1/2
slow, twice for 1/3 slow, thrice for 1/4 slow, and so no.
When the key is pressed the seventh time, it will return
to normal playback.
Note: Not applicable in MP3 and CD playback.
SETUPKEY
1. Press 23 of remote control in the stop mode. (Press
the 20 key twice to ensure the player is under STOP
mode.)
2. The main page of setup menu is dis-played.
3. Select the preferred item by using the 4Key.
4. Press 6key.
A. System Setup.
This setup page includes all items of TV system,
Screen saver, TV type, pass-word, Rating & Default
features. For detail please refer to SYSTEM SETUP
MENU.
B. Language Setup.
This setup page includes all items of OSD language
features. For details please refer to LANGUAGE SETUP
MENU.
C. Audio Setup
This setup page includes all items for AUDIO. Please
refer to AUDIO SETUP MENU.
D. Video Setup
This setup page includes all items for VIDEO. Please
refer to VIDEO SETUP MENU.






39 ENGLISH
DVD/Bluetooth/NFC Radio 7”
38
Rating 2:[ G ]
Select this that allows admission to all ages.
Rating 3:[ PG ]
Select this that needs parental guiding.
Rating 4:[ PG13 ]
Select this when children under 13 are forbidden to
view..
Rating 5:[ PG-R ]
Select this when ‘PG-R’ was printed on the DVD disc.
Rating 6:[ R ]
Select this when children under 17 must be guided by
their parents.
Rating 7:[ nc-17 ]
Select this when children under 17 are forbidden to
view.
Rating 8:[ ADULT ]
Select this only allows admission to all adults.
(D) Default
B. Language Setup
Select the preferred OSD Language, Audio Language,
Subtitle language and menu language by using be.

1. OSD Language
B. AUDIO Language
C. SUBTITLE Language




C. Audio Setup
SPDIF/OFF:
Analog or optical output port has no output signal at
all.
1. AUDIO Out
This is to activate the audio output from SPDIF/OFF
mode to SPDIF/RAW mode or SPDIE/PCM mode.
SPDIF/RAW:
When the player is connected with the power amplifier
by the analog or optical port, please select this item
when the playing disc is recorded in Dolby Digital, DTS
or MPEG. The power amplifier you connected must
have decode function for Dolby Digital, DTS or MPEG.
SPDIF/PCM:
When the player is connected with the 2 channels,
digital stereo amplifier, please select this item when
the playing disc is recorded in Dolby Digital or MPEG.
The analog or optical output will be modulated to 2
channels output by PCM.
Note: This function is invalid for this model.


B. Key
This is to select Treble or Bass according to your
needs.
D. Video Setup
This is for the user to set Brightness, Contrast ,Hue
and Saturation of the picture by pressing the arrow left/
right button.
A. Brightness
B. Contrast




ARROW keys

D. MENU Language
