ViewSonic PJD6552LWS User manual

PJD6350/PJD6351LS/PJD6352/
PJD6352LS/PJD6550LW/
PJD6551LWS/PJD6552LW/
PJD6552LWS
DLP Projector
User Guide
Model No.
VS15877/VS15878/VS15947/VS15948/VS15879/
VS15880/VS15949/VS15950
IMPORTANT: Please read this User Guide to obtain important information on installing
and using your product in a safe manner, as well as registering your product for future
service. Warranty information contained in this User Guide will describe your limited
coverage from ViewSonic Corporation, which is also found on our web site at http://
box in the upper right corner of our website. “Antes de operar su equipo lea cu
idadosamente las instrucciones en este manual”
คู่ยทไาษาภบับฉอืม

2
บทนำ
ดเะณษกัลณุค ่น
. ชใบัรปรากกิมานดไบบแดมหโ ้หใพาภดอลหงอขนางงัลพ ้วสมาวคมาตปไน็ปเ ่างของภาพ
. คงัฟ ์มไงัย่ีทีณรกนในางงัลพดัยหะรปรากน่ัช ่นางงัลพดลรากำทะจพาภดอลหพาภณาญญัสีม
พาภดอลหุยาอดืยะลแนางงัลพดัยหะรปรากอ่ืพเ%07งึถงล
. วกีด่ีทาลวเมุคบวครากบัรหำสอนสเำนรากาลวเบัจ ่า ในการนำเสนองาน
. คง้ัตราก ่หใยว่ช่ีทNALา้ รอตเคจเรปโงอขรากดัจะลแมุคบวคราก ์รอตเวิพมอคกาจ ์ระยะไกล
. D3ลผงดสแรากบัรงอร
. ตแบัรปราก ่ช่ีทีสง ่วยให้ตแบัรปราก ่งงอ่ืรเน็ปเีสง ่ณุคบัรหำสยา
. ชใะจนางัลพดัยหะรปดมหโดิปเอ่ืมเ ้W5.0งยีพเดุสงูสนางัลพ
. การแก้ดีสขไ ้roloCrepuSะยิรฉจัอบบะรยว
. ระบบการค้ยอิตัมนโตัอพาภณาญญัสาหน ่ว็รเดวรงา
. ต่ีทีสดมหโกอืลเราก ่อนสเำนรากบัรหำสนักงา
. ยนอ่ืลคเถรามาสว็รเดวรบบแงอ่ืรคเดิปรากบบะร ้ายได้ีทนัท
. ดุส่ีทีด่ีทพาภณุคีม่ีทพาภงดสแ้หใอ่ืพเิตัมนโิตัอพาภบัรปมุ่ป
. แก้กแอ่ืพเมุม4บัรปรากะลแD2ลอติจิดมย่ีลหเ่ีสพาภขไ ้วย้ีบเดิบพาภขไ

3
าหอ้ืนเ
แกะอย่างระมัดระวัง และตรวจสอบว่ารายการทุกรายการที่อยู่ด้านล่างมีอยู่ครบทุกรายการ
ณรกปุอ ์มาตรฐาน
อุปกรณ์ที่ให้มาจะมีความเหมาะสม ตกตแจาอะลแ ณุคงอข่ีทน้ืพบัก ่งดสแ่ีทปูรกาจงา
1. Replacement lamp (RLC-092 for PJD6350/PJD6351Ls. RLC-093 for PJD6550Lw/
PJD6551Lws. RLC-097 for PJD6352/PJD6352Ls. RLC-098 for PJD6552Lw/
PJD6552Lws.)
2. Soft carry case
3. VGA-Component adapter
4. Dust filter
Cable management
cover
PJD6350/PJD6352
PJD6550Lw/PJD6552Lw
PJD6351Ls/PJD6352Ls
PJD6551Lws/PJD6552Lws
ถ้าหากว่ามีรายการบางรายการหายไป กรุณาติดต่อผู้ขายผลิตภัณฑ์ให้กับคุณ
โปรเจคเตอร์สายไฟ Power
สายไฟ VGA CD คู่อืม ูคอืสงันห ่อืม
นา่ถะลแ ลรทโนอคทมโีร
ณรกปุอ ์ตมิรสเ ่างๆ

4
รอตเคจเรปโงอ่ืรคเวัต ์
1. แผงควบคุมภายนอก (ดูรายละเอียดหน้า 5)
นอืตเำค
•อุปกรณ์นี้ควรใช้กับไฟฟ้าที่มีระบบป้องกันต่อสายลงดิน
1
2
3
4
5
6
8
9
1
2
3
4
5
6
8
7
7
PJD6350/PJD6352
PJD6550Lw/PJD6552Lw
PJD6351Ls/PJD6352Ls
PJD6551Lws/PJD6552Lws
Front/upper side
23
22
16
19
20
21
18
14 15131110 12
17
Rear/lower side
2. ฝาครอบหลอดภาพ
3. แผงหน้าระบายความร้อน
4. แผงหน้ารับเซนเซอร์จากรีโมทคอนโทรล
5.ขาตั้งปรับระดับโปรเจคเตอร์
6. ชุดเลนส์ซูมและโฟกัส
7. พอร์ตHDMI/MHL
8. ชุดเลนส์ฉายภาพ
9. ฝาครอบเลนส์
10. ช่องต่อสัญญาณAudio ออก
11. ช่องต่อสัญญาณAudio เข้าพอร์ต2/Microphone
12. ช่องต่อสัญญาณAudio เข้าพอร์ต1
13. ช่องต่อสัญญาณS-Video
14. ช่องต่อสัญญาณVideo (RCA)
15.ช่องต่อสัญญาณHDMI
16. ช่องต่อสัญญาณComputer ออก
17. ช่องต่อสัญญาณComputer เข้าพอร์ต2
18. ช่องต่อสัญญาณComputer เข้าพอร์ต1
19. ช่องต่อสัญญาณMini USB
20. ช่องต่อคอนโทรล RS-232
21. ช่องต่อสัญญาณLAN RJ-45
22. ช่องต่อสายไฟAC
23. ช่องสำหรับล็อคตัวเครื่อง

5
คงัฟ ์มุคบวคงผแะลแน่ัช
โปรเจคเตอร์
1. ชุดเลนส์โฟกัส
ปรับความคมชัดของภาพ
2. ชุดเลนส์ซูม
ปรับขนาดเล็ก-ใหญ่ของภาพ
3. Menu
เมนู
4. / / / (Keystone keys)
Left/Right/Up/Down
5. Power
6. Source
(Help)
7. Enter
8. (My Button)
9. (ไฟแสดงการทำงานของเครื่อง)
10. ( งอ่ืรคเงอขิมูภหณุองดสแฟไ )
11. (ไฟแสดงสถานะของเครื่อง)
12. Color Mode
1
PJD6350/PJD6352
PJD6550Lw/PJD6552Lw
PJD6351Ls/PJD6352Ls
PJD6551Lws/PJD6552Lws
3
4
5
6
7
4
8
9
10
11
4
12
4
1
2
3
4
5
6
7
4
8
9
10
11
4
12
4
กดปุ่มเพื่อเข้าสู่หน้าจอเมนู
ย้อนกลับเพื่อเข้าสู่หน้าจอเมนูหรือ
ออกจากหน้าการตั้งค่า
ออก
ปุ่มปรับด้วยมือแก้ไขภาพบิดเบี้ยว
ปุ่มเปิด-ปิดเครื่อง
ปุ่มเลือกรับช่องเข้าสัญญาณ
กดปุ่มค้าง 3 วินาทีเพื่อเข้าสู่เมนูช่วยเหลือ
ปุ่มยืนยันตกลงคำสั่งนั้นๆ
ปุ่มช่วยให้ผู้ใช้กำหนดคีย์ลัดในการใช้ฟังค์ชั่น
ไฟแสดงการทำงานของเครื่อง หรือ กระพริบเพื่อแสดง
ว่าเครื่องสามารถเปิดเครื่องต่อ หรือถอดปลั๊กได้
ไฟสีแดงจะขึ้น เมื่อเครื่องโปรเจคเตอร์อุณหภูมิสูงเกินไป
ไฟแสดงสถานะของจะสว่างขึ้น หรือจะกระพริบ
เมื่อเครื่องมีปัญหา
ปุ่มเลือกโหมดการแสดงของภาพ

6
ลรทโนอคทมโีร
กรณีเมื่อใช้รีโมทคอนโทรลลักษณะเมาส์ กดปุ่ม
(Page Up, Page Down, , and ), ดู
" การใช้รีโมทคอนโทรลลักษณะเมาส์ "
า้นห 10 นาง้ชใรากดยีอเะลยาร
1. Power
ปุ่มเปิด-ปิดเครื่อง
2. ณาญญัสงอ่ชกอืลเมุ่ป
•COMP1/COMP2
•HDMI
3. Auto Sync
4. / / / (Keystone keys)
Left/Right/Up/Down
5. Enter
6. Menu
7. (Left mouse button)
8. (Right mouse button)
COMP1 CO M P2 HDMI
Source
PgUp
Mouse Pattern Blank
PgDn
Eco
Mode
Color
Mode
Audio
Mode
Auto
Sync
Menu Exit
Enter
1
2
6
7
3
4
15
16
18
21
22
14
17
19
20
25
23
26
24
5
8
12
9
13
10
11
4
44
ปุ่มเลือกรับ-สลับ ช่องสัญญาณเข้า
ค้นหาช่องสัญญาณอัติโนมัติ
ปุ่มปรับคีย์สโตนแก้ไขภาพบิดเบี้ยวด้วยมือ
ปุ่มเลื่อนบนล่างซ้ายขวาบนหน้าจอเมนู
ปุ่มตอบตกลง หรือยืนยันคำสั่ง ในหน้านั้นๆ
ปุ่มเข้าสู่หน้าจอเมนู
ปุ่มเลือกควบคุมเมาส์ซ้าย
เฉพาะกรณีที่ต่อสัญญาณคอมพิวเตอร์เข้า
ปุ่มเลือกควบคุมเมาส์ขวา
เฉพาะกรณีที่ต่อสัญญาณคอมพิวเตอร์เข้า

7
การใช้งานตัวชี้เลเซอร์
SYSTEM SETTING:
ADVANCED > Remote Control Code menu.
9. Mouse
์สามเมุคบวคกอืลเมุ่ป
PgUp, PgDn, , : เริ่มทำงานเมื่อกด
บักา้ขเณาญญัสอ่ตรากีมอ่ืมเ่ีทีณรกะาพฉเ
10. (Panel Key Lock)
11. (Presentation Timer)
12. (Volume)
13. Eco Mode
14. ไฟ LED แสดงสถานะการทำงาน
15. (My Button)
16. Source
17. Laser
18. Exit
19. PgUp (Page Up)/PgDn (Page Down)
20. Pattern
21. Blank
22. (Help)
23. (Mute)
24. (Zoom)
25. Color Mode
26. Audio Mode
์รอตเวิพมอค
งอ่ืรคเวัตกอ็ลมุ่ป
์ตน็ซเีรพนางบัรหำสาลวเง้ัตกอืลเมุ่ป
งยีสเดล-ม่ิพเบัรปมุ่ป
นางงัลพดัยหะรปดมหโกอืลเมุ่ป
้วไดนหำการเ่ีทน่ัช์คงัฟนาง้ชใดัล์ยีคมุ่ป
)้ดไนย่ีลปเถรามาส(
ณาญญัสงอ่ชาหน้คมุ่ป
อนสเำนรากนใ้ีชบัรหำส์รอซเลเงสแ
ง่ัสำคดุชูนมเกาจกออมุ่ป
)์รอตเวิพมอคอ่ตมอ่ืชเรากบัก้ชใ(งล/น้ึขา้นหนอ่ืลเมุ่ป
tnioPrewoPอนสเำนรากบัรหำสมสะามหเะจ้ีนมุ่ป
์สามเ้ชใรากนทแงล/น้ึขา้นหนอ่ืลเ
บักา้ขเณาญญัสอ่ตรากีมอ่ืมเ
่ีทีณรกะาพฉเ
์รอตเวิพมอค
น์ิรทเทพแบบแปูรบยีทเบยีรปเมุ่ป
พาภณาญญัสดัตมุ่ป
อืลหเยว่ชูนมเู่สา้ขเมุ่ป
งยีสเดิปเ-ดิปมุ่ป
า้ขเพาภมูซมุ่ป
พาภีสดมหโกอืลเบัรปมุ่ป
งยีสเดล-ม่ิพเบัรปมุ่ป
ตัวชี้เลเซอร ์รอซเลเงสแำลยอ่ลปะจมุ่ปดกณุคอ่ืมเพีชาออืมบัรหำสอนสเำนรากนใยว่ช่ีทอืมงอ่ืรคเน็ปเ้ีน์
และเมื่อคุณกดปุ่มค้างไว้ จะปล่อยลำแสงเลเซอร์ต่อเนื่อง
อย่ามองที่เลนส์ปล่อยลำแสงเลเซอร์หรือส่องลำแสงเลเซอร์ไปที่ดวงตาของตนเองหรือคนอื่น
ตัวชี้เลเซอร์นี้ ไม่ใช่ของเล่น ผู้ใหญ่ควรดูแลให้ห่างไกลจากเด็ก
การเข้ารหัสรีโมทคอนโทรล
โปรเจคเตอร์สามารถกำหนดรหัสผ่านให้แตกต่างกันได้ถึง 8 รหัส สำหรับการควบคุมระยะไกล ที่ต่อโปรเจคเตอร์
หลายเครื่องเข้าด้วยกัน และทำงานในเวลาเดียวกัน การเปลี่ยนรหัสการควบคุมระยะไกล สามารถป้องกันการ
รบกวนจากการควบคุมระยะไกล
การเปลี่ยนรหัสการควบคุมรีโมท

8
ทมโีรนาง้ชใรากนใาศงอะลแะยะร
Approx.30°
งอ่ืรคเา้นหนา้ด่ีทปไ้ีชงอ้ตน็ปเำจงึจดรเาฟนิองสแ้ชใทมโีร
รตมเ8นิกเ่มไะยะรนใู่ยอะลแาศงอ03นิกเรวค่มไ
Replacing the remote control batteries
1. To open the battery cover, turn the remote control over to view its back, press on the
finger grip on the cover and pull it up in the direction of the arrow as illustrated.
2. Remove any existing batteries (if necessary) and install two AAA batteries observing
the battery polarities as indicated in the base of the battery compartment. Positive (+)
goes to positive and negative (-) goes to negative.
3. Refit the cover by aligning it with the base and pushing it back down into position.
Stop when it clicks into place.
WARNING
•Avoid leaving the remote control and batteries in an excessive heat or humid environment
like the kitchen, bathroom, sauna, sunroom or in a closed car.
•Replace only with the same or equivalent type recommended by the battery manufacturer.
•Dispose of the used batteries according to the manufacturer's instructions and local
environment regulations for your region.
•Never throw the batteries into a fire. There may be danger of an explosion.
•If the batteries are drained or if you will not be using the remote control for an extended
period of time, remove the batteries to avoid damage to the remote control from possible
battery leakage.

9
Positioning your projector
Choosing a location
Your room layout or personal preference will dictate which installation location you select.
Take into consideration the size and position of your screen, the location of a suitable power
outlet, as well as the location and distance between the projector and the rest of your
equipment.
Your projector is designed to be installed in one of the following 4 possible installation
locations:
1. Front Table
Select this location with the projector placed near
the floor in front of the screen. This is the most
common way to position the projector for quick
setup and portability.
2. Front Ceiling
Select this location with the projector suspended
upside-down from the ceiling in front of the screen.
Purchase the projector ceiling mount kit from your
dealer to mount your projector on the ceiling.
Set Front Ceiling in the SYSTEM SETTING:
BASIC > Projector Positionmenu after you turn
the projector on.
3. Rear Ceiling
Select this location with the projector suspended
upside-down from the ceiling behind the screen.
Note that a special rear projection screen and the
projector ceiling mounting kit are required for this
installation location.
Set Rear Ceiling in the SYSTEM SETTING:
BASIC > Projector Positionmenu after you turn
the projector on.
4. Rear Table
Select this location with the projector placed near
the floor behind the screen.
Note that a special rear projection screen is
required.
Set Rear Tablein the SYSTEM SETTING:
BASIC > Projector Positionmenu after you turn
the projector on.

10

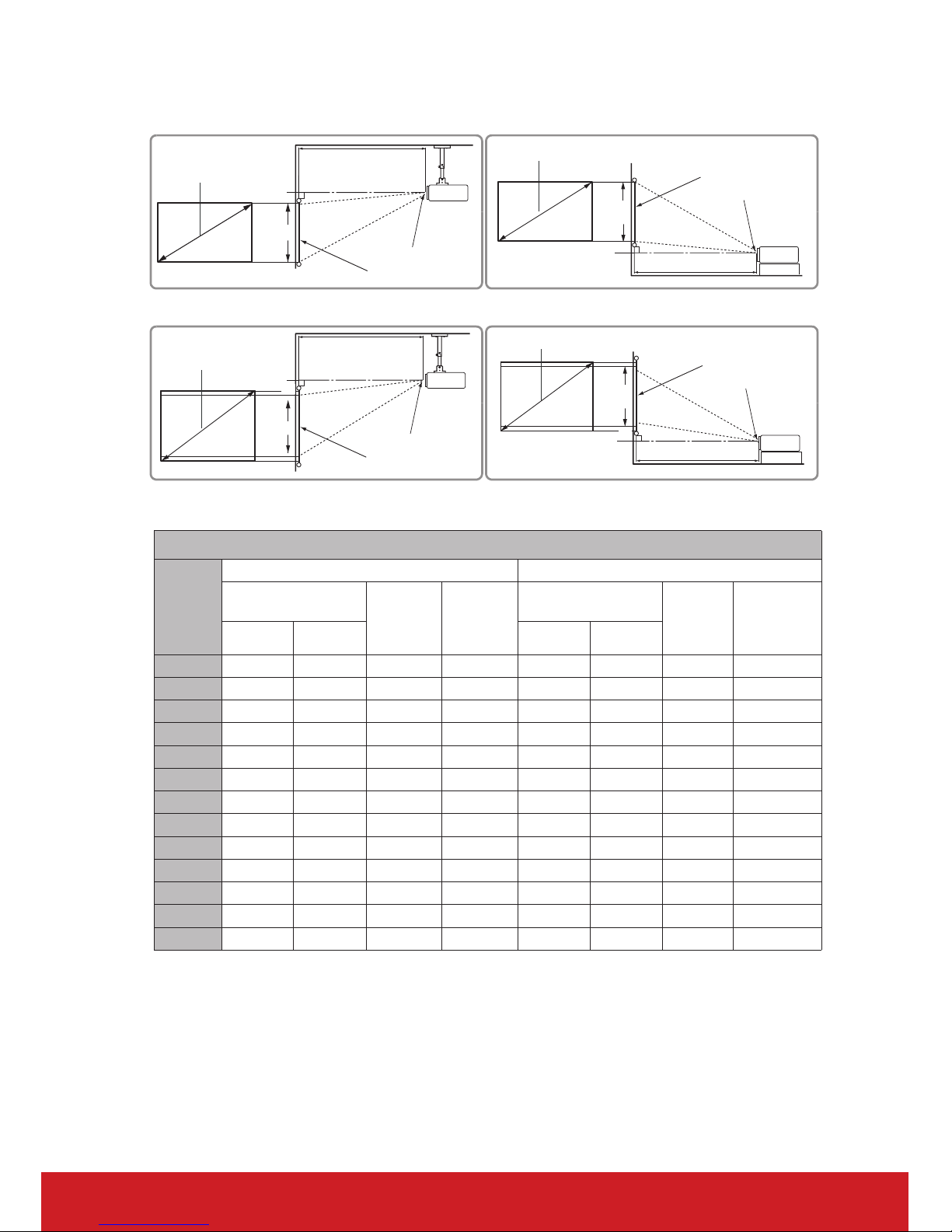

Projection dimensions
The "screen" mentioned below refers to the projection screen usually consisting of a screen
surface and a support structure.
PJD6350/PJD6352/PJD6351Ls/PJD6352Ls
PJD6350/PJD6352
(a)
Screen
Size
[inch (m)]
4:3 image on a 4:3 Screen 16:9 image on a 4:3 Screen
(b) Projection
distance [m (inch)] (c) Image
height
[cm (inch)]
(d) Vertical
offset
[cm (inch)]
(b) Projection
distance [m (inch)]
(c) Image
height
[cm
(inch)]
(d) Vertical
offset
[cm (inch)]
.xam.nim.xam.nim
30 (0.8) 0.9(36) 1.2 (47) 40 (16) 4.0 (1.6) 0.9 (36) 1.2 (47) 38 (15) 7.8 (3.1)
40 (1.0) 1.2(48) 1.6 (63) 54 (21) 5.4 (2.1) 1.2 (48) 1.6 (63) 51 (20) 10.5 (4.1)
50 (1.3) 1.5(61) 2.0 (79) 67 (26) 6.7 (2.6) 1.5 (61) 2.0 (79) 64 (25) 13.1 (5.1)
60 (1.5) 1.8(73) 2.4 (94) 81 (32) 8.1 (3.2) 1.8 (73) 2.4 (94) 76 (30) 15.7 (6.2)
70 (1.8) 2.2(85) 2.8 (110) 94 (37) 9.4 (3.7) 2.2 (85) 2.8 (110) 89 (35) 18.3 (7.2)
80 (2.0) 2.5(97) 3.2 (126)108(42) 10.8 (4.2) 2.5 (97) 3.2 (126) 102 (40) 20.9 (8.2)
90 (2.3) 2.8(109) 3.6 (142)121(48) 12.1 (4.8) 2.8 (109) 3.6 (142) 114 (45) 23.5 (9.3)
100 (2.5) 3.1(121) 4.0 (157)135(53) 13.5 (5.3) 3.1 (121) 4.0 (157) 127 (50) 26.2 (10.3)
120 (3.0) 3.7(145) 4.8 (189)162(64) 16.2 (6.4) 3.7 (145) 4.8 (189) 152 (60) 31.4 (12.4)
150 (3.8) 4.6(182) 6.0 (236)202(79) 20.2 (7.9) 4.6 (182) 6.0 (236) 191 (75) 39.2 (15.4)
200 (5.1) 6.2(242) 8.0 (315)269 (106)26.9 (10.6) 6.2(242) 8.0 (315) 254 (100)52.3 (20.6)
250 (6.4) 7.7(303) 10.0 (394)337 (132)33.7 (13.2) 7.7(303) 10.0 (394) 318 (125)65.4 (25.7)
300 (7.6) 9.2(363) 12.0 (472)404 (159)40.4 (15.9) 9.2(363) 12.0 (472) 381 (150)78.5 (30.9)
(a)
(d)
(b)
(e)
(f)
(c)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(f): Center of lens(e): Screen
•4:3 image on a 4:3 screen
•16:9 image on a 4:3 screen
(a)
(d)
(c)
(b)
(e)
(f)

11
PJD6351Ls/PJD6352Ls
(a) Screen
Size
[inch (m)]
4:3 image on a 4:3 Screen 16:9 image on a 4:3 Screen
(b)
Projection
distance
[m (inch)]
(c) Image
height
[cm (inch)]
(d) Vertical
offset
[cm (inch)]
(b)
Projection
distance
[m (inch)]
(c) Image
height
[cm (inch)]
(d) Vertical
offset
[cm (inch)]
30 (0.8) 0.4 (15) 40 (16) 6.1 (2.4) 0.4 (15) 38 (15) 9.5 (3.8)
40 (1.0) 0.5 (19) 54 (21) 8.1 (3.2) 0.5 (19) 51 (20) 12.7 (5.0)
50 (1.3) 0.6 (24) 67 (26) 10.1 (4.0) 0.6 (24) 64 (25) 15.9 (6.3)
60 (1.5)0.74 (29) 81 (32) 12.1 (4.8) 0.74 (29) 76 (30) 19.1 (7.5)
70 (1.8)0.86 (34) 94 (37) 14.1 (5.6) 0.86 (34) 89 (35) 22.2 (8.8)
80 (2.0)0.99 (39)108(42) 16.2 (6.4) 0.99 (39) 102 (40) 25.4(10.0)
90 (2.3) 1.11 (44)121(48) 18.2 (7.2) 1.11 (44) 114 (45) 28.6 (11.3)
100 (2.5)1.23 (49)135(53) 20.2 (7.9) 1.23 (49) 127 (50) 31.8(12.5)
120 (3.0)1.48 (58)162(64) 24.2 (9.5) 1.48 (58) 152 (60) 38.1(15.0)
150 (3.8) 1.9 (73)202(79) 30.3 (11.9) 1.9 (73) 191 (75) 47.6(18.8)
200 (5.1) 2.5 (97)269 (106) 40.4 (15.9) 2.5 (97) 254(100) 63.5 (25.0)
250 (6.4) 3.1 (122) 337 (132) 50.5 (19.9) 3.1 (122) 318(125) 79.4 (31.3)
300 (7.6) 3.7 (146) 404 (159) 60.6 (23.8) 3.7 (146) 381(150) 95.3 (37.5)

12
PJD6550Lw/PJD6552Lw/PJD6551Lws/PJD6552Lws
PJD6550Lw/PJD6552Lw
(a)
Screen
Size
[inch (m)]
16:10 image on a 16:10 Screen 16:10 image on a 4:3 Screen
(b) Projection
distance [m (inch)] (c) Image
height
[cm (inch)]
(d) Vertical
offset
[cm (inch)]
(b) Projection
distance [m (inch)]
(c) Image
height
[cm
(inch)]
(d) Vertical
offset
[cm (inch)]
.xam.nim.xam.nim
30 (0.8) 0.8(31) 1.0 (40) 40 (16) 3.0 (1.2) 0.7 (29) 1.0 (38) 38 (15) 2.9 (1.1)
40 (1.0) 1.0(41) 1.4 (53) 54 (21) 4.0 (1.6) 1.0 (39) 1.3 (50) 51 (20) 3.8 (1.5)
50 (1.3) 1.3(51) 1.7 (66) 67 (26) 5.0 (2.0) 1.2 (48) 1.6 (63) 64 (25) 4.8 (1.9)
60 (1.5) 1.6(61) 2.0 (80) 81 (32) 6.1 (2.4) 1.5 (58) 1.9 (75) 76 (30) 5.7 (2.3)
70 (1.8) 1.8(72) 2.4 (93) 94 (37) 7.1 (2.8) 1.7 (68) 2.2 (88) 89 (35) 6.7 (2.6)
80 (2.0) 2.1(82) 2.7 (106)108(42) 8.1 (3.2) 2.0 (77) 2.5 (100) 102 (40) 7.6 (3.0)
90 (2.3) 2.3(92) 3.0 (120)121(48) 9.1 (3.6) 2.2 (87) 2.9 (113) 114 (45) 8.6 (3.4)
100 (2.5) 2.6(102) 3.4 (133)135(53) 10.1 (4.0) 2.5 (96) 3.2 (125) 127 (50) 9.5 (3.8)
120 (3.0) 3.1(123) 4.1 (160)162(64) 12.1 (4.8) 2.9 (116) 3.8 (150) 152 (60) 11.4 (4.5)
150 (3.8) 3.9(153) 5.1 (199)202(79) 15.1 (6.0) 3.7 (145) 4.8 (188) 191 (75) 14.3 (5.6)
200 (5.1) 5.2(205) 6.8 (266)269 (106)20.2 (7.9) 4.9 (193) 6.4 (251) 254 (100)19.1 (7.5)
250 (6.4) 6.5(256) 8.4 (332)337 (132)25.2 (9.9) 6.1 (241) 8.0 (314) 318 (125)23.8 (9.4)
300 (7.6) 7.8(307) 10.1 (399)404 (159)30.3 (11.9) 7.4(289) 9.6 (376) 381 (150)28.6 (11.3)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(f): Center of lens(e): Screen
•16:10 image on a 16:10 screen
•16:10 image on a 4:3 screen
(a)
(d)
(c)
(b)
(e)
(f)

13
There is 3% tolerance among these numbers due to optical component variations. It is
recommended that if you intend to permanently install the projector, you should physically
test the projection size and distance using the actual projector in situ before you permanently
install it, so as to make allowance for this projector's optical characteristics. This will help you
determine the exact mounting position so that it best suits your installation location.
PJD6551Lws/PJD6552Lws
(a) Screen
Size
[inch (m)]
16:10 image on a 16:10 Screen 16:10 image on a 4:3 Screen
(b)
Projection
distance
[m (inch)]
(c) Image
height
[cm (inch)]
(d) Vertical
offset
[cm (inch)]
(b)
Projection
distance
[m (inch)]
(c) Image
height
[cm (inch)]
(d) Vertical
offset
[cm (inch)]
30 (0.8)0.32 (12) 40 (16) 2.0 (0.8) 0.30 (12) 38 (15) 1.9 (0.8)
40 (1.0)0.42 (17) 54 (21) 2.7 (1.1) 0.40 (16) 51 (20) 2.5 (1.0)
50 (1.3)0.53 (21) 67 (26) 3.4 (1.3) 0.50 (20) 64 (25) 3.2 (1.3)
60 (1.5)0.63 (25) 81 (32) 4.0 (1.6) 0.60 (23) 76 (30) 3.8 (1.5)
70 (1.8)0.74 (29) 94 (37) 4.7 (1.9) 0.70 (27) 89 (35) 4.4 (1.8)
80 (2.0)0.84 (33)108(42) 5.4 (2.1) 0.79 (31) 102 (40) 5.1 (2.0)
90 (2.3)0.95 (37)121(48) 6.1 (2.4) 0.89 (35) 114 (45) 5.7 (2.3)
100 (2.5)1.05 (41)135(53) 6.7 (2.6) 0.99 (39) 127 (50) 6.4 (2.5)
120 (3.0)1.26 (50)162(64) 8.1 (3.2) 1.19 (47) 152 (60) 7.6 (3.0)
150 (3.8)1.58 (62)202(79) 10.1 (4.0) 1.49 (59) 191 (75) 9.5 (3.8)
200 (5.1) 2.11 (83)269 (106) 13.5 (5.3) 1.99 (78) 254(100) 12.7 (5.0)
250 (6.4)2.63 (104) 337 (132) 16.8 (6.6) 2.48 (98) 318(125) 15.9 (6.3)
300 (7.6)3.16 (124) 404 (159) 20.2 (7.9) 2.98 (117) 381(150) 19.1 (7.5)

14
Connection
When connecting a signal source to the projector, be sure to:
1. Turn all equipment off before making any connections.
2. Use the correct signal cables for each source.
3. Ensure the cables are firmly inserted.
In the connections shown below, some cables may not be included with the projector (see
"Shipping contents" on page 5). They are commercially available from electronics stores.
The connection illustrations below are for reference only. The rear connecting jacks available
on the projector vary with each projector model.
For detailed connection methods, see pages 18-21.
1. VGA cable
2. VGA to DVI-A cable
3. USB cable
4. Component Video to VGA (D-Sub)
adapter cable
5. S-Video cable
6. Video cable
7. Audio cable
8. HDMI cable
9. HDMI/MHL dongle
7
577 48 1 631 2
9
Notebook or
desktop computer
Speakers
or
A/V device
Monitor
(DVI)
(VGA)
Microphone
or
