ViewSonic VS12417 User manual

PJL3211
XGA LCD Projector
ViewSonic®
Model No. : VS12417
- User Guide
- Guide de l’utilisateur
- Bedienungsanleitung
- Guía del usuario
- Guida dell’utente
- Guia do usuário
- Användarhandbok
- Käyttöopas
- Руководство пользователя
- 使用手冊 (繁體)
- 使用手冊 (簡體)
- 사용자 안내서

ViewSonic iPJ359W
電磁相容資訊
FCC 聲明
本產品符合 FCC 規定的第 15 部份。操作時有以下兩種情況：(1) 本裝置可能不會造成有
害的干擾，以及 (2) 本裝置必須接受任何接收到的干擾，包括造成操作不良的干擾。
本設備已通過測試，並符合 FCC 規則第 15 部分 B 級數位裝置的限制。這些限制旨在提
供合理的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線電
頻率能量，因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。然而，
並不保證在特定安裝方式下不會產生干擾。如果本設備對無線電或電視收訊產生有害干擾，
( 可透過開、關設備判定 )，建議使用者嘗試以下方法消除干擾：
•重新調整或放置接收天線。
•增加設備與無線接收設備的距離。
•將本設備連接到與接收器不同的電源插座上。
•請向經銷商或具有經驗的無線電 / 電視技術人員請求幫助。
警告 : 進行任何本手冊未明確核准的變更或修改可能使您沒有權利操作本產品。
適用於加拿大
• 本 B 級數位裝置符合加拿大 ICES-003。
• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
CE 歐洲國家聲明
本裝置符合 ( 電磁相容指令 ) EMC Directive 2004/108/EC 及 ( 低電壓指令 ) Low
Voltage Directive 2006/95/EC。
以下資訊僅適用於歐盟（EU）成員國：
此標記代表設備符合廢電機電子設備指令 2002/96/EC(WEEE) 的規範。
此標記代表不可將使用電力耗盡之電池或充電電池等物品之設備當作一般垃圾丟
棄，而應透過回收系統加以處理。
如果本設備使用電池或充電電池，則會標示化學符號 Hg、Cd 或 Pb，代表電池的
重金屬含量為 0.0005% 以上的汞、0.002% 以上的鎘或 0.004% 以上的鉛。

PJ359WViewSonic ii
重要的安全指示
1. 請詳讀這些操作指示。
2. 請保存這些操作指示文件。
3. 請注意所有的警告訊息。
4. 請遵守所有的指示。
5. 請勿在靠近水的地方使用本設備。警告 : 為減低火災或電擊的危險 , 請勿將此產品暴
露在雨或潮濕的環境中。
6. 只能用柔軟的乾布擦拭。如果仍無法清潔，請參造” 清潔 LCD 顯示器” 中更進一步
的指示。
7. 請勿擋住任何通風口。請依製造商的指示安裝本設備。
8. 請勿安裝於接近熱源的地方，例如靠近發熱器、暖氣調節設備、爐子或其他會產生熱氣
( 包括放大器 ) 等設備的地方。
9. 請勿改變確保安全用的分極式或接地式插頭。分極式插頭有兩個扁平狀的插腳，兩個
插腳的寬度有大小之分。接地式插頭有兩個扁平狀的插腳及一個接地用的圓柱型插腳。
較寬的扁平插腳和接地插腳是確保安全之用，如果該插腳和您的電源插座不符的話，
請洽電氣技師為您更換合適的插座。
10. 請避免讓電源線受到踩踏或擠壓，特別是插頭、電源插座及電源線與設備的連接點這
幾個地方。請將設備放置於靠近電源插座的地方，以便取用。
11. 只能使用製造商指定的附件 / 配件。
12. 只能使用製造商指定或與產品隨售的推車、三腳架、托架或平台。如使用
推車，在移動推車 / 設備時務必小心，避免翻覆導致設備損害。
13. 如長時間不使用本設備時，請將插頭拔下。
14. 所有的維修服務請找合格的服務人員進行。當設備有任何損壞，例如電源線或插頭損
壞、液體濺入或物體掉入設備內部、設備淋到雨或受潮、或無法正常運作、或掉落地
面時，就需要維修服務。

ViewSonic iii PJ359W
RoHS 符合性聲明
本產品係根據歐盟議會與理事會 (European Parliament and the Council ) 之 Directive
2002/95/EC 的規定設計與製造而成，限制在電氣與電子設備上使用某些危害物質 (RoHS
危害物質禁用指令 )，並通過歐盟技術協調委員會 (Technical Adaptation Committee，
TAC) 對於一些物質最大濃度的規範，如下所示：
物質 最大允許濃度 實際濃度
鉛 (Pb) 0.1% < 0.1%
汞 (Hg) 0.1% < 0.1%
鎘 (Cd) 0.01% < 0.01%
六價鉻 (Cr6+) 0.1% < 0.1%
多溴聯苯 (PBB) 0.1% < 0.1%
多溴聯苯醚 (PBDE) 0.1% < 0.1%
上述某些產品元件在 RoHS 排除條款下得以免除，範圍如下：
排除元件範例：
1. 每支省能源精緻型螢光燈 ( 即省電燈泡 ) 中不超過 5 mg 的汞，以及未在 RoHS 排除條
款中特別提到之其他燈泡 / 燈管內的汞。
2. 陰極射線管 ( 即映像管 )、電子元件、日光燈管和電子陶瓷零件 ( 如壓電裝置等 ) 中的鉛。
3. 高溫型焊料中的鉛 ( 即鉛含量 ( 重量 ) 達 85% 以上的鉛合金 )。
4. 鋼鐵中鉛含量達 0.35%、鋁中鉛含量達 0.4%，以及銅合金中鉛含量達 4% 等作為分配
元素的鉛 ( 此處的含量指重量 )。

PJ359WViewSonic iv
版權聲明
版權所有 ©ViewSonic ®Corporation, 2008。保留所有權利。
Macintosh 與 Power Macintosh 是 Apple Inc. 的註冊商標。
Microsoft 、Windows、Windows NT 和 Windows 標誌是 Microsoft Corporation 在美國與
其他國家的註冊商標。
ViewSonic、三隻鳥標誌、OnView 、ViewMatch 與 ViewMeter 是 ViewSonic Corporation
的註冊商標。
VESA 是視訊電子標準協會的註冊商標。DPMS 和 DDC 是 VESA 的商標。
PS/2、VGA 和 XGA 是 International Business Machines Corporation 的註冊商標。
免責聲明：ViewSonic 公司不對本文檔中的技術、編輯錯誤或遺漏負責；亦不對因提供
本資料，或因本產品之性能或使用所造成意外或衍生的損壞負責。為了持續產品改良的
利益，ViewSonic 公司保留在沒有通知的情況下變更此產品規格的權利。本文件中資訊
如有修改，恕不另行通知。
未經 ViewSonic Corporation 事先書面同意，任何人均不得為任何目的，以任何方式複製、
翻版或傳送此文件。
產品註冊
為滿足您將來之需並讓您在第一時間內收到任何額外的產品資訊，請在以下網際網路位址
註冊您的產品：www.viewsonic.com。您也可以使用 ViewSonic 精靈光碟列印註冊表，填
寫後請將其郵寄或傳真至 ViewSonic。
使用者紀錄
產品名稱 :
機型 :
文件編號 :
序號 :
購買日期 :
PJL3211
ViewSonic XGA LCD Projector
VS12417
PJL3211_UG_TCH Rev. 1A 10-14-08
______________________________
______________________________
個人識別碼 (PIN)：
本產品的燈泡內含汞的成分。請遵照地方、國家法律進行妥善處理。

1
ViewSonic PJL3211
投影機
PJL3211
使用指南 ( 詳細版 ) – 操作指示
包裝內容
(1) 投影機
(2) 遙控器附兩顆 AA 電池
(3) 電源線
(4) RGB 連接線
(5) 軟質便攜包
(6) 快速入門手冊及 ViewSonic 精靈光碟
(7) 鏡頭蓋、鉚釘和繩帶
(8) 合成音訊視訊纜線
(9) 音訊轉換器
(10) 底面朝上使用的濾網蓋
謝謝您購買此投影機，在此向您表達衷心的感謝。
警告 ►在您開始使用本設備之前，請先閱讀” 使用手冊 - 安全指南” 並確定
您已經充分的瞭解。閱讀後，請將其存放在安全的地方，以供未來參考之用。
關於本手冊
本手冊使用各種符號來輔助說明。這些符號的意義詳述如下。
警告 此符號表示如果忽視這項資訊的話，可能會因不當操作而造成人身
傷害或甚至死亡。
小心 此符號表示如果忽視這項資訊的話，可能會不當操作而造成人身傷
害或設備受損。
  請參考緊接在此符號之後的頁面。
注意事項 • 本手冊內的資訊可能不經通知而變動。
• 對於本手冊可能會出現的任何錯誤，製造商恕不負責。
• 未經有關單位的書面同意，不得重製、傳送或使用本手冊之全部或部分內容。
商標資訊：
• Mac是蘋果電腦公司的註冊商標。
• VESA和SVGA是視訊電子標準協會(Video Electronics Standards Association)的商標。
• Windows是Microsoft Corporation的註冊商標。
所有其他商標皆為其所屬公司的財產。
(1) (2) (3)
(4)
(7)
(5) (6)
(9) (10)(8)

2
ViewSonic PJL3211

關於本手冊. . . . . . . . . . . . . . 1
目錄. . . . . . . . . . . . . . . . . 2
投影機功能. . . . . . . . . . . . . . 3
準備動作. . . . . . . . . . . . . . . 3
蓋緊鏡頭蓋 .............3
更換上用於底面朝上使用的濾網蓋 . . . 3
零件名稱. . . . . . . . . . . . . . . 4
投影機 ...............4
控制按鈕 ..............5
遙控器 ...............5
設定. . . . . . . . . . . . . . . . . 6
設置 ................6
現有器材的連接 . . . . . . . . . . . 8
連接電源 ............. 10
使用防盜鎖插槽 . . . . . . . . . . 10
遙控器. . . . . . . . . . . . . . . 11
裝入電池 ............. 11
關於遙控信號 . . . . . . . . . . . 11
改變遙控信號的頻率 . . . . . . . . 12
用作簡易電腦滑鼠和鍵盤 . . . . . . 12
電源開 / 關. . . . . . . . . . . . . 13
打開電源 ............. 13
關閉電源 ............. 13
操作. . . . . . . . . . . . . . . . 14
調整音量 ............. 14
暫時靜音 ............. 14
選擇輸入信號 . . . . . . . . . . . 14
查尋輸入信號 . . . . . . . . . . . 15
選擇縱橫比 ............ 15
調整投影機的升降腳架 . . . . . . . 16
調整縮放和焦距 . . . . . . . . . . 16
使用自動調整 . . . . . . . . . . . 17
調整位置 ............. 17
校正梯形失真 . . . . . . . . . . . 18
使用放大功能 . . . . . . . . . . . 18
畫面鎖定 ............. 19
將畫面暫時變成空白 . . . . . . . . 19
使用選單功能 . . . . . . . . . . . 20
簡易選單. . . . . . . . . . . . . . 21
縱橫比 , 自動梯形失真校正 執
行 , 梯形校正 , 影像模式 , 亮
度 , 對比度 , 色彩 , 色調 , 銳利
度 , 低噪音模式 , 鏡射 , 重新設定 ,
濾網使用時間 , 語言 , 進入高級選
單 ...
圖像選單. . . . . . . . . . . . . . 23
亮度 , 對比度 , Gamma, 色溫 , 色
彩 , 色相 , 銳利度 , 記憶
影像選單. . . . . . . . . . . . . . 26
縱橫比 , 全畫面 , 垂直位置 , 水平
位置 , 水平相位 , 水平尺寸 , 自動
調整執行
輸入選單. . . . . . . . . . . . . . 28
漸進 , 視訊噪音比 , 色彩空間 , 視
頻格式 , 圖框鎖定 , Computer IN,
分辨率
設置選單. . . . . . . . . . . . . . 31
自動梯形校正 執行 , 梯形校正
, 低噪音模式 , 鏡射 , 音量 ,
AUDIO
螢幕選單. . . . . . . . . . . . . . 33
語言 , 選單位置 , 空白 , 啟動 , 自
選畫面 , 自選畫面鎖定 , 訊息 , 源
名稱
其他選項選單. . . . . . . . . . . . 37
自動查尋 , 自動梯形校正 , 自
動開機 , 自動關機 , 燈泡使用時間 ,
濾網使用時間 , 我的按鈕 , 維修狀
態 , 安全
維護. . . . . . . . . . . . . . . . 48
燈泡 ............... 48
空氣濾網 ............. 50
其他 ............... 51
故障排除. . . . . . . . . . . . . . 52
相關訊息 ............. 52
關於指示燈 ............ 53
關閉投影機 ............ 54
重設所有設定值 . . . . . . . . . . 54
容易誤認為是故障的現象 . . . . . . 55
規格. . . . . . . . . . . . . . . . 57
RS-232C .............. 58
目錄
目錄

3
ViewSonic PJL3211
蓋緊鏡頭蓋
要避免鏡頭蓋遺失，請使用扣帶將鏡頭蓋與投影
機扣緊。
1. 將帶子穿入鏡頭蓋的穿帶孔並固定。
將帶子的一端穿過鏡頭蓋帶孔並在該端做成
一個環，然後將帶子的另一端穿過該環。
請勿在帶子的任一端打結。
2. 將帶子固定在投影機的帶孔上。
將帶子的另一端穿過投影機的帶孔並使之在該處形成一個環。使帶有帶子一端
的鏡頭蓋穿過該環。
更換上用於底面朝上使用的濾網蓋
投影機底面朝上安裝時，請用附送的用於底面朝
上使用的濾網蓋更換現有的濾網蓋，以保證有必
需的通風空間。有關拆卸和
安裝濾網蓋的方法，請參閱“空氣濾網”(50)
一節。
投影機功能 / 準備動作
投影機功能
本產品可將各種影像信號投射到螢幕上。此投影機只需要一個用於安裝的最小空間，
便能從較短的距離產生一個較大的投影影像。
本投影機具有小型和流行的設計。在其小型的機身中配置有功率強大的光學馬達，
它可在螢幕上投射非常明亮的圖像。
準備動作
關於包裝內容
請參閱” 使用手冊－快速操作指南” 的” 包裝內容”。本投影機應當含有以下物品。
如果漏掉任何一項物品，請立即聯絡您當地的經銷商。
注意事項 •請保留原來的包裝材料，以供日後搬運時使用。要移動投影機時，
請務必使用原來的包裝材料。對於鏡頭部分要特別小心。
警告 ►在進行例如懸掛安裝等特殊安
裝之前，請與您的銷售商聯繫。
濾網蓋
穿帶孔
穿帶孔

4
ViewSonic PJL3211
(1) 燈罩 (48)
內含燈泡單元。
(2) 焦距環 (16)
(3) 縮放環 (16)
(4) 控制面板 (5)
(5) 喇叭 (32)
(6) 升降腳架調校鈕 (x 2)(16)
(7) 升降腳架 (x 2)(16)
(8) 鏡頭 (13, 51)
(9) 鏡頭蓋 (3)
(10) 進風口
(11) 濾網蓋 (50)
內含空氣濾網和進風口。
(12) 排風口
(13) 交流電插口 (10)
(14) VIDEO 埠 (8)
(15) S-VIDEO 埠 (8)
(16) 防盜鎖插槽 (10)
(17) COMPUTER IN1 埠 (8)
(18) 關機開關 (54)
(19) COMPUTER IN2 埠 (8)
(20) USB 埠 (8)
(21) AUDIO IN1 埠 (8)
(22) AUDIO IN2 埠 (8)
(23) AUDIO OUT 埠 (8)
(24) CONTROL 埠 (8)
(25) MONITOR 埠 (8)
警告 ►高溫！ : 在使用時或剛使用完後，請勿觸摸燈泡蓋和排風口的四周，
因它溫度很高。
►在燈泡點亮時請勿窺視鏡頭或通風口內側，因為強光會損壞您的視力。
►請勿在未握住投影機的狀態下使用升降腳架調校鈕，因為這樣投影機可能會
摔落。
注意事項 ►請保持正常通風以防止投影機溫度升高。請勿覆蓋、阻塞或擋住
投影機的通風口。請勿將會被粘貼於或被吸附於通風口的任何物品放置在通風口
的周圍。請定期清潔空氣濾網。
►請勿使用防盜鎖插槽來防止投影機掉落，因該防盜鎖插槽並非為此而設計的。
►請僅在通過正常程式無法關閉投影機時才使用關機開關，因為按此開關雖能
停止投影機工作但卻無法使投影機冷卻。
零件名稱
零件名稱
投影機
K
COMPUTER IN1 COMPUTER IN2
USB AUDIO IN1
AUDIO IN2
S-VIDEO
VIDEO
MONITOR OUT CONTROL
AUDIO OUT
(1) (2) (3) (4)
(7) (10)
(9) (8) (11)
(6)
(7)
(5)
(12)
(13)
(15) (16) (17) (18) (19) (20)
(25)
(21) (22)(14)
(24) (23)
高溫！
高溫！
( 底部 )

5
ViewSonic PJL3211
MENU
LAMP
TEMP
POWER
STANDBY/ON INPUT/
ENTER
(1) (2) (3) (4) (5) (6)
控制按鈕
(1) STANDBY/ON 按鈕 (13)
(2) INPUT/ENTER 按鈕 (14, 20)
(3) MENU 按鈕 (20)
它由 4 個游標按鈕組成。
(4) POWER 指示燈 (13, 53)
(5) TEMP 指示燈 (53)
(6) LAMP 指示燈 (53)
零件名稱
遙控器
(1) VIDEO 按鈕 (15)
(2) COMPUTER/STORAGE 按鈕 (14)
(3) SEARCH 按鈕 (15)
(4) STANDBY/ON 按鈕 (13)
(5) ASPECT 按鈕 (15)
(6) AUTO 按鈕 (17)
(7) BLANK 按鈕 (19)
(8) MAGNIFY - ON 按鈕 (18)
(9) MAGNIFY - OFF 按鈕 (12, 18)
(10) HOME 按鈕 (12)
(11) END 按鈕 (12)
(12) PAGE UP 按鈕 (12)
(13) PAGE DOWN 按鈕 (12)
(14) VOLUME 按鈕 (14)
(15) MUTE 按鈕 (12, 14)
(16) FREEZE 按钮 (19)
(17) MY BUTTON - 1 按鈕 (39)
(18) MY BUTTON - 2 按鈕 (39)
(19) KEYSTONE 按鈕 (18)
(20) POSITION 按鈕 (17)
(21) MENU 按鈕 (20)
(22) ▲/▼/◄/► 游標按鈕 (12, 20)
(23) ENTER 按鈕 (12, 20)
(24) ESC 按鈕 (12, 20)
(25) RESET 按鈕 (12, 20)
(26) 電池蓋 (11)
通知事項 • 遙控器上的 COMPUTER/STORAGE 按鈕是
用於選擇僅限於電腦輸入的按鈕。本機型不具有有關存儲
裝置的任何功能。
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
(2)
(1)
(5)
(10)
(8)
(9)
(11)
(16)
(17)
(20)
(22)
(24)
(3)
(4)
(6)
(7)
(12)
(14)
(15)
(13)
(19)
(18)
(21)
(23)
(25)
(26)
遙控器後部

6
ViewSonic PJL3211
(a) 屏幕
尺寸
(对角线 )
4:3 屏幕 16:9 屏幕
(b)
投影距离
(c)
屏幕高度
(b)
投影距离
(c)
屏幕高度
最小 最大 下 上 最小 最大 下 上
inch m m inch m inch cm inch cm inch m inch m inch cm inch cm inch
30 0,8 0,8 30 0,9 36 7 3 39 15 0,8 33 1,0 39 1 0 37 14
40 1,0 1,0 40 1,2 48 9 3 52 21 1,1 44 1,3 53 1 0 49 19
50 1,3 1,3 50 1,5 61 11 4 65 26 1,4 55 1,7 66 1 1 61 24
60 1,5 1,5 61 1,9 73 13 5 78 31 1,7 66 2,0 79 2 1 73 29
70 1,8 1,8 71 2,2 85 15 6 91 36 2,0 77 2,4 93 2 1 85 34
80 2,0 2,1 81 2,5 97 17 7 105 41 2,2 88 2,7 106 2 1 97 38
90 2,3 2,3 91 2,8 110 20 8 118 46 2,5 100 3,0 120 2 1 110 43
100 2,5 2,6 102 3,1 122 22 9 131 51 2,8 111 3,4 133 3 1 122 48
120 3,0 3,1 122 3,7 147 26 10 157 62 3,4 133 4,1 160 3 1 146 58
150 3,8 3,9 153 4,7 183 33 13 196 77 4,2 166 5,1 200 4 2 183 72
200 5,1 5,2 204 6,2 245 44 17 261 103 5,6 222 6,8 267 5 2 243 96
250 6,4 6,5 255 7,8 306 54 21 327 129 7,1 278 8,5 334 7 3 304 120
300 7,6 7,8 306 9,3 368 65 26 392 154 8,5 334 10,2 400 8 3 365 144
(c) Ϟ
(c) ϟ
(c) Ϟ
(c) ϟ
(a)
(b)
(a)
(b)
(c) Ϟ
(c) ϟ
(c) Ϟ
(c) ϟ
(a)
(b)
(a)
(b)
設置
請參考下圖及下表確定影像尺寸和投影距離。
全尺寸時：1024×768
(a) 螢幕尺寸（對角線）
(b) 投射距離（±10%）
(c) 螢幕高度（±10%）
設定
• 投影機兩側與其他物體（如牆壁）
之間請保持 30cm 以上的距離。
• 在進行特殊安裝（如垂直鏡射）
之前，請與經銷商聯繫。
設定
請根據投影機的使用環境和方式來安裝投影機。
懸掛安裝
處於水平面

7
ViewSonic PJL3211
設定
警告 ►請將投影機水平置於穩固的位置。不慎掉落或翻轉投影機，很可能會
對投影機造成損害。而使用受損的投影機則可能有火災或電擊的危險。
• 請勿將投影機置於不穩固、傾斜或震動的表面，例如搖擺或傾斜的架子上。
• 除非要清理空氣濾網，否則請勿將投影機以側面 / 正面 / 後面朝上放置。
•在進行特殊安裝（如垂直鏡射）之前，請與經銷商聯繫。
►置放投影機的位置必須保持涼爽，並且要有足夠的空間通風。投影機過熱時，
可能會有火災、燙傷或故障等危險。
• 請勿阻塞或蓋住投影機的通風孔。
• 請在投影機與牆壁等物體之間，保留 30 cm 以上的空間。
• 請勿將投影機置於金屬表面或任何遇高熱易損壞的物品上。
• 請勿將投影機置於地毯、墊子或床上。
• 請勿讓陽光直接曝曬本投影機，並遠離暖氣機之類的熱源。
• 投影機的鏡頭和通風孔附近勿置放任何物品。也請勿在投影機上置放物品。
• 請勿置放會黏著或貼在投影機底部的物品。本投影機底部也另外設有通風孔。
►請勿將投影機置於潮濕的地方。投影機受潮或有液體流入時，可能會引起火災、
電擊或故障等意外。
• 請勿將投影機置於浴室或室外。
• 請勿在投影機附近置放裝有液體的物品。
小心 ►請避免煙霧、濕氣或灰塵瀰漫的地方。這類場所可能會使投影機造成
火災、電擊或故障等意外。
• 請勿將投影機置於增濕器附近、煙霧瀰漫的空間或廚房中。
►請將投影機轉到其他方向，使投影機的遙控感知器避開直射的光源。

8
ViewSonic PJL3211
喇叭
或
顯示器
設定
現有器材的連接
在連接之前，請閱讀本說明書和每一要連接設備的說明書。請確認所有設備均適於連接本投
影機，並備好連接用的電纜。連接設備時，請參照下圖。
警告 ►請勿拆卸或改造投影機及附件。
►請小心不要損壞電纜，並且不要使用已破損的電纜。
注意事項 ►在將設備連接到投影機之前，請關閉所有設備並拔下其電源線插
頭。將打開著的設備連接到投影機可能產生極響的噪音或發生其他異常情況，從
而導致設備和投影機發生故障或損壞。
►請使用適宜的附送電纜或指定類型的電纜進行連接。使用非附送的電纜時，
請諮詢您的經銷商，因為該電纜可能需要指定的長度或須與鐵芯裝置一起使用。
對於只在一端有鐵芯的電纜，請將有鐵芯的一端與投影機連接。
►請確認須將設備連接到正確的埠。不正確的連接可能會引起故障或損壞設備
和投影機。
通知事項 COMPUTER IN1 埠也支援色差信號。有關詳細資訊，請參閱輸入選單中
COMPUTER IN項的說明(29).
請使用附送的視頻／音頻電纜和音頻適配器。
VCR/DVD 播放機 電腦

9
ViewSonic PJL3211
設定
通知事項 • 在將設備與投影機連接之前，請閱讀該設備的說明書，並請確認所有設
備均適於連接本投影機。在連接到電腦時，請檢查信號水準，信號定時和分辨率。
- 某些信號可能需要適配器以輸入到本投影機。
- 某些電腦可能有多顯示幕模式。這些模式中的某些模式可能與本投影機不相容。
- 雖然本投影機可以顯示分辨率最高為UXGA（1600X1200）的信號，但在顯示前該信號將
被轉換成投影機的面板分辨率。如果輸入信號和投影機面板的分辨率是相同的，則可達到
最佳顯示性能。
• 連接時，請確認電纜連接器的形狀與所連接的埠相匹配。請務必用螺絲刀擰緊連接器
上的螺絲釘。
• 嘗試將筆記型電腦連接到投影機上時，請務必開啟筆記型電腦的RGB外部圖（將筆記型
電腦設為向CRT顯示器輸出，或同時向LCD顯示器和CRT顯示器輸出）。有關如何設置的詳
情，請參閱相應的筆記型電腦的使用說明書。
• 根據輸入信號在電腦上改變影像分辨率時，自動調整功能可能需要一段時間並且可能
無法完成。在這種情況下，可能無法在 Windows 上看到為新的分辨率選擇“是/ 否”的
核取方塊。接著，分辨率返回到原來的分辨率。推薦使用其他CRT或LCD顯示器改變分辨
率。
• 有時，本投影機可能無法在螢幕上正確顯示影像或不能顯示任何影像。例如，對某些
輸入信號自動調整功能可能無法正常工作。複合同步或G同步的輸入信號可能會干擾本投
影機，因此投影機則無法正確顯示影像。
關於即插即用功能
即插即用是構成電腦的一個系統，它可控制系統和外部設備（例如顯示裝置）。本投影機
與 VESA DDC 2B 相容。通過將本投影機連接到相容 VESA DDC（顯示資料通道）的電腦，
可以實現即插即用。
• 通過將RGB電纜連接至COMPUTER IN1埠（與DDC 2B相容）便可利用此功能。
• 由於本投影機為即插即用監視器，因此請在您的電腦中使用標準的驅動程式。
現有器材的連接（續）

10
ViewSonic PJL3211
設定

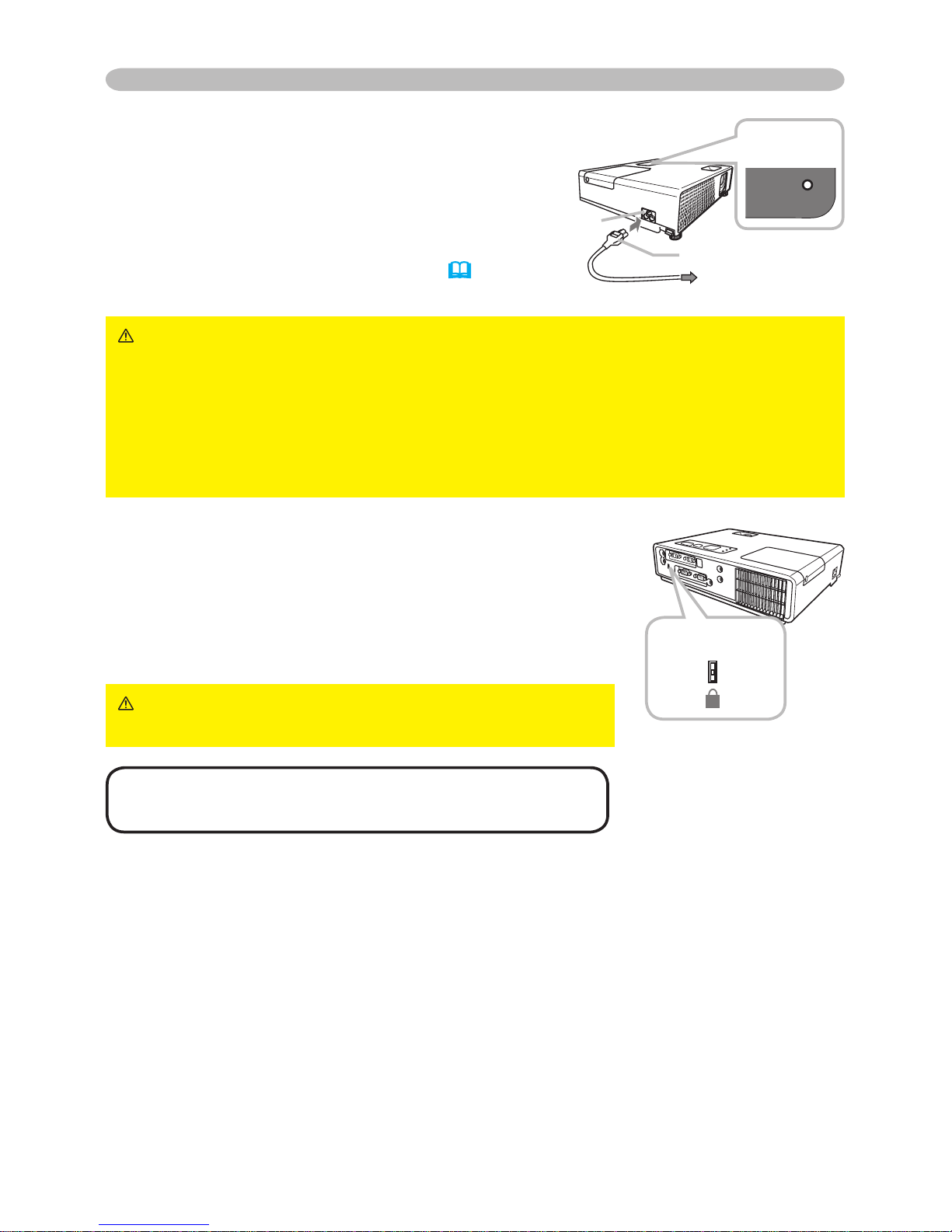

連接電源
1. 將電源線插頭插入投影機的交流電源插口。
2. 將電源插入電源線插頭數秒鐘後，POWER 指
示燈將亮起呈穩定的橙色。
請記住，當自動開機功能啟動時 (37)，
插入電源線插頭將使投影機自動開啟。
警告 ►連接電源線時請特別注意，因為不正確的連接可能會導致火災和 / 或
觸電。
• 請務必使用附屬的電源線。如果電源線損壞，請與經銷商聯繫重新換一根新
的電源線。
• 請使用指定的電源電壓。電源插座應安裝在投影機附近以便於使用。拔下電
源線以便徹底分開。
• 千萬不要改動電源線。
使用防盜鎖插槽
本產品有用於防盜鎖孔的防盜鎖插槽。
請參照安全器具的使用說明書。
警告 ►
钮勿將防盜桿和防盜鎖插槽用於防止投影機掉落，
因為它們並非為此而設計的。
通知事項 • 防盜鎖插槽並非完美的防盜措施。它主要
用作輔助的防盜措施。
AC
IN
AC 插口
電源線的插接端
至電源插口
POWER
指示燈
POWER
K
COMPUTER IN1 COMPUTER IN2
USB AUDIO IN1
AUDIO IN2
S-VIDEO
VIDEO
MONITOR OUT CONTROL
AUDIO OUT
防盜鎖插槽

11
ViewSonic PJL3211
遙控器
置入電池
在使用遙控器之前，請先裝入電池。如果遙控器開始出現異常操作，請試著更換電池。如果
您將長時間不使用遙控器，請從遙控器內取出電池並將它們存放在安全的場所。
1. 拿住電池蓋的掛钮部分，將它取下。
2. 對準遙控器標明的電池正負極端子，
裝入 2 節 AA 型號電池。
(HITACHI MAXELL, Part No. LR6 or R6P)
3. 钮將電池蓋按箭頭方向按壓重新設定。
遙控器
警告 ►請小心使用電池，並且按照指示方向放入電池。錯誤的使用可能會導致電池爆
炸。請勿將電池進行充電、拆卸或丟入火中。同時，使用電池不當可能會使電池爆炸、破
裂或內部液體滲漏，這可能造成火災、人員損傷或環境污染等意外。
• 請務必使用指定的電池。請勿同時使用不同類型的電池。請勿將新舊電池混合使用。
•放入電池時，請確實對好電池的正負極。
•請避免讓孩童或寵物接觸到電池。
•請勿對電池充電、使其短路、焊接或進行拆解。
•請勿將電池置於火中或水中。請將電池置於陰暗且涼爽乾燥的地方。
•如果發現電池有滲漏的現象，請擦拭流出的化學液體，並且更換新的電池。如果化學液
體沾到您的身體或衣服，請立刻以清水沖洗沾到的部位。
•請遵循當地法律處理電池。
關於遙控信號
遙控器與投影機的遙控感知器一起工作。本投影機在
其前面有一個遙控感知器。
當感知器啟動時，它可在以下範圍感應信號：約 3m
範圍內的 60 度（感知器左右各 30 度）。
通知事項 • 也可使用在螢幕等處的反射遙控信號。如果很難直接將遙控信號發送到遙感器
上，請試試反射遙控信號。
• 遙控器通過紅外線向投影機發出信號（CLASS 1 LED）。遙控器與投影機的遙控感知器之間如存
在障礙物時，會使信號無法傳送到投影機，因此請在無障礙物的場所使用。
• 投影機的遙控感知器如有直射陽光等強光和極近距離發出的倒相螢光燈光線照射時，有時會無
法正常運作。請調整投影機的方向，避免光線直接照射。
30º 30º 钮3米

12
ViewSonic PJL3211
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
(1)(2)
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
(3)(1)
(2)
(5)
(7)
(4)
(6)
(8)
USB 端口
K
COMPUTER IN1 COMPUTER IN2
USB AUDIO IN1
AUDIO IN2
S-VIDEO
VIDEO
MONITOR OUT CONTROL
AUDIO OUT
改變遙控信號的頻率
附送的遙控器具有信號頻率模式 1: 標準和模式 2: 高這兩
個選項。如果遙控器操作異常，請試著改變其信號頻率。
要設定模式時，請同時持續按住下列兩個組合按鈕約 3 秒
鐘。
(1) 設定為模式 1: 標準 ...MUTE 和 RESET 按鈕
(2) 設定為模式 2: 高 ...MAGNIFY OFF 和 ESC 按鈕
請記住，投影機其他選項選單
(41)
的特殊設定項中的
遙控器頻率須設定為與遙控器相同的模式才能控制。
遙控器
用作簡易電腦滑鼠和鍵盤
當投影機的 USB 埠（B 型）通過滑鼠電纜與電腦的滑
鼠埠相連接時，附送的遙控器用作電腦的簡易滑鼠和
鍵盤。
(1) HOME 鍵：按 HOME 按鈕。
(2) END 鍵：按 END 按鈕。
(3) PAGE UP 鍵：按 PAGE UP 按鈕。
(4) PAGE DOWN 鍵：按 PAGE DOWN 按鈕。
(5) 滑鼠左按鈕：按 ENTER 按鈕。
(6) 移動指標：使用游標按鈕▲、▼、◄和►。
(7) ESC 鍵：按 ESC 按鈕。
(8) 滑鼠右按鈕：按 RESET 按鈕。
通知事項 • 當本投影機的簡易滑鼠及鍵盤功能工作異常時，請確認下述事項：
- 當用滑鼠電纜連接本投影機和帶有如同筆記本電腦那樣的內置指示裝置（如軌跡球）的電腦時，
打開BIOS設置選單，然後再選擇外部滑鼠並使內置的指示裝置無效，因內置的指示裝置可能優先於
此功能。
- 使用此功能需要Windows 95 OSR2.1或更高的版本。根據電腦的配置及滑鼠驅動器的情況，此功
能也可能無法使用。
- 您無法進行某些操作，如同時按下兩個按鈕（例如，同時按下兩個按鈕以對角地移動滑鼠指示
器）。
- 只有在投影機正常工作時此功能才會啟動。在燈泡燒毀（POWER指示燈閃爍呈綠色）時，或使用
空白功能或顯示選單螢幕調整音量和顯示、校正梯形失真、在畫面上縮放時，此功能不起作用。
注意事項 ►在使用此功能時，若不正確使用簡易
滑鼠和鍵盤功能會損壞您的設備。請將本產品只與電
腦相連接。在將本產品與電腦相連接之前，請務必先
確認電腦的使用說明書。

13
ViewSonic PJL3211
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
STANDBY/ON 按鈕
POWER 指示燈
鏡頭蓋
MENU
LAMP
TEMP
POWER
STANDBY/ON INPUT/
ENTER
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
電源開 / 關
警告 ►投影機在電源開啟時會發出強光。請勿窺視投影機的鏡頭或通過投影
機的任何開口窺視投影機的內部。
►在使用時或剛使用完後，請勿觸摸燈泡蓋和排風口的四周，因它溫度很高。
►►拔下電源線插頭以完全斷開電源。電源插座應位於投影機的附近以方便使用。
通知事項 • 投影機的電源應先於所連接的設備打開。請在所有被連接的裝置關
閉之後再關閉投影機的電源。
• 本投影機具有能自動開機和關機的功能。請參閱其他選項選單中的自動開機
(37) 和自動關機 (38) 項。
• 僅在通過正常步驟投影機無法關機時才能使用關機開關 (54) 。
電源開 / 關
打開電源
1. ►確認 POWER 指示燈亮起呈穩定的橙色並且
鏡頭蓋已被取下。
2. 按投影機或遙控器上的 STANDBY/ON 按鈕。
投影機燈泡點亮，POWER 指示燈將開始閃爍綠色。
當電源完全接通時，指示燈將停止閃爍並穩定點亮色。
如需顯示影像，請根據“選擇輸入信號”
(15)
一節選擇
輸入信號。
關閉電源
1. 按投影機或遙控器上的 STANDBY/ON 按鈕。
“關閉電源嗎？”的確認資訊將顯示約 5 秒時間。
2. 當訊息出現時，請再按一次 STANDBY/ON 按鈕。
投影機燈泡熄滅，POWER 指示燈開始閃爍橙色。當燈泡冷卻完成時，
POWER 指示燈停止閃爍並點亮橙色。
3. 在 POWER 指示燈亮起呈穩定的橙色之後，請安上鏡頭蓋。
在投影機關機後約 10 分鐘內請勿再次開機。關機後馬上重新開機會縮短消耗
性零部件的使用壽命。

14
ViewSonic PJL3211
INPUT/ENTER
MENU
LAMP
TEMP
POWER
STANDBY/ON INPUT/
ENTER
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
COMPUTER
/STORAGE
操作
1. 按遙控器上的 COMPUTER/STORAGE 按鈕。每按一次
該按鈕，投影機如下切換一次 RGB 輸入埠。
COMPUTER IN1  COMPUTER IN2
● 如果按下 COMPUTER/STORAGE 按鈕從來自 VIDEO 或
S-VIDEO 埠的信號進行切換，在其他選項選單 (37)中的自
動查尋項選擇開啟時，投影機將先檢查 COMPUTER IN1 埠。
如果在該埠未檢測到任何輸入信號，則投影機將按照上述順
序檢查其他埠。
操作
調整音量
1. 按遙控器上的 VOLUME 按鈕。
螢幕上將出現顯示畫面，幫助您調整音量。
2. 使用箭頭按鈕▲ / ▼校正音量。
如需關閉顯示畫面並完成操作，請再次按 VOLUME 按鈕。
即使沒有進行任何操作，對話方塊也會在幾秒鐘後自動消失。
● ►►►當為設置選單中的 AUDIO 項選擇 時，無法進行音量調整。
暫時靜音
1. 按遙控器上的 MUTE 按鈕。
螢幕上將出現提示您靜音的顯示畫面。
如需恢復聲音，請按 MUTE 或 VOLUME 按鈕。即使沒有進行任
何操作，對話方塊也會在幾秒鐘後自動消失。
● 當為設置選單中的 AUDIO 項選擇時，本機便會消音。
（接下頁）
選擇輸入信號
1. 按投影機上的 INPUT/ENTER 按鈕。
每按一次該按鈕，投影機如下切換一次輸入埠。
COMPUTER IN1 COMPUTER IN2
VIDEO

S-VIDEO
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
音量
▲/▼
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
靜音

15
ViewSonic PJL3211
操作
查尋輸入信號
1. 按遙控器上的 SEARCH 按鈕。
投影機將開始檢測輸入埠，以便發現任何輸入信號。
發現某個輸入時，投影機將停止查尋並顯示影像。如果沒有發
現信號，則投影機將返回到操作前所選擇的狀態。
COMPUTER IN1 COMPUTER IN2
VIDEO

S-VIDEO
選擇輸入信號（續）
1. 按遙控器的 VIDEO 按鈕選擇視頻信號的輸入埠。每按一次該按
鈕，投影機如下切換一次 VIDEO 輸入埠。
S-VIDEO  VIDEO
● 如果按下 VIDEO 按鈕從來自 COMPUTER IN1 或 COMPUTER
IN2 埠的信號進行切換，在其他選項選單 (37)中的自動查尋項
選擇開啟時，投影機將先檢查 S-VIDEO 埠。如果在該埠未檢測
到任何輸入信號，則投影機將按檢查 VIDEO 埠。
選擇縱橫比
1. 按遙控
器上的 ASPECT 按鈕。
每按一次該按鈕，投影機依次切換縱橫比模式。
 ►►電腦信號
標準 4:3 16:9  小
 ►►信號、S 視頻信號或色差視頻信號
4:3 16:9  14:9  小
 ►沒有信號
4:3 （固定）
● 未輸入適當的信號時，ASPECT 按鈕不起作用。
● 標準模式將保持信號的原始縱橫比。
● 執行自動調整，初始化縱橫比設置。
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
VIDEO
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
SEARCH
HOME
PAGE UP
PAGE DOWN
END
VIDEO SEARCH
FREEZE
OFF
ON
MAGNIFY
ASPECT AUTO BLANK
MUTE
VOLUME
KEYSTONE
MY BUTTON
POSITION
1 2
ESC
ENTER
MENU
RESET
COMPUTER/
STORAGE
ASPECT
