Villager SILENT FORCE VAT 264/50 Quick start guide

KOMPRESOR

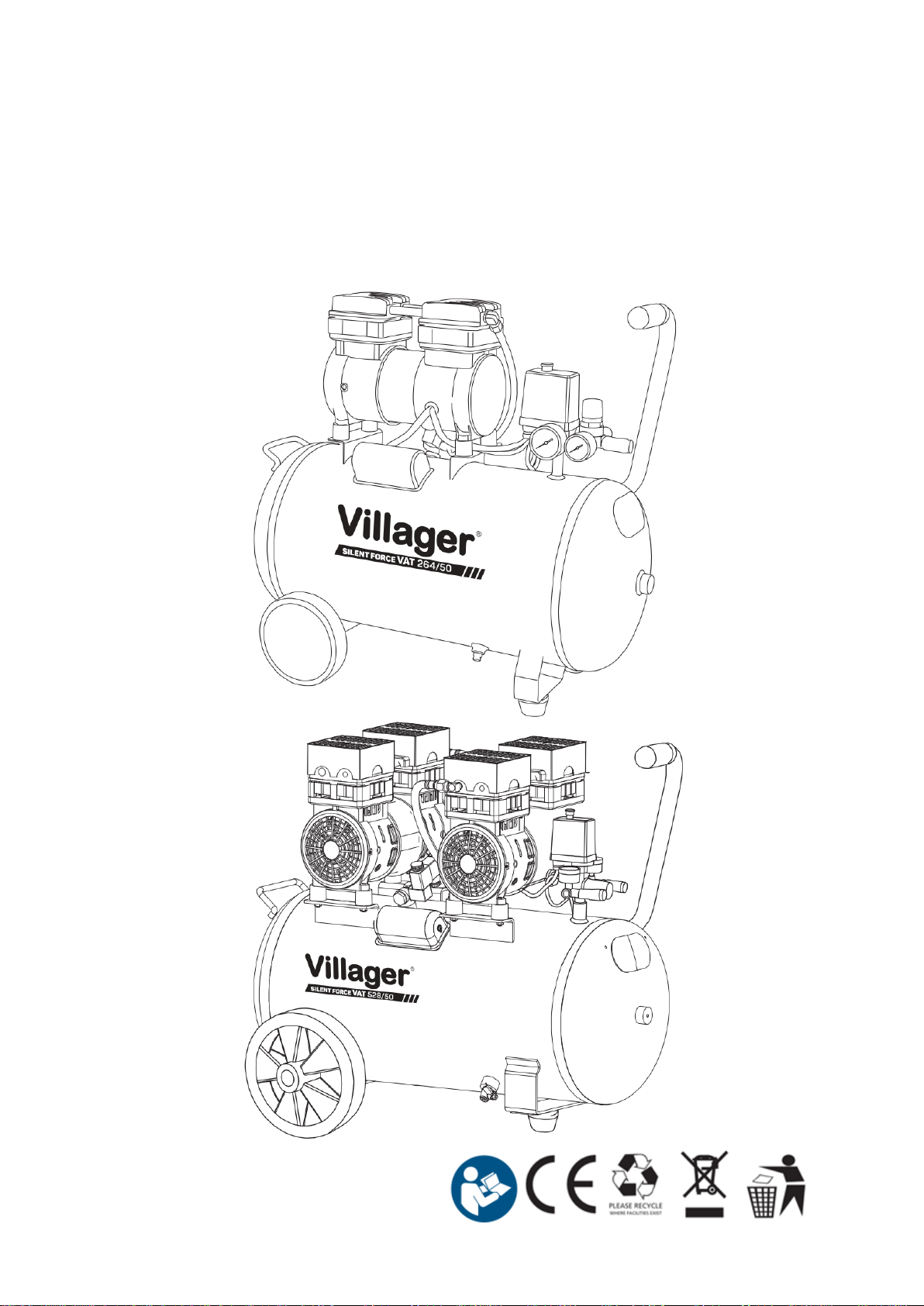

SILENT FORCE VAT 264/50
SILENT FORCE VAT 528/50
ORIGINALNA NAVODILA ZA UPORABO

1
Pred sestavljanjem, namestitvijo ali uporabo naprave preberite ta navodila. Upoštevajte varnostna
opozorila in zmanjšajte nevarnost poškodb. Neupoštevanje navodil lahko povzroči veliko nevarnost
telesnih poškodb in/ali poškodb lastnine! Navodila za uporabo shranite.
OPIS
Kompresorji z direktnim pogonom so namenjeni domači uporabi ali uporabi v avtomobilski industriji.
Uporabljajo se s pršilnimi pištolami, udarnimi vijačniki ali podobnim orodjem. Te naprave za
delovanje ne potrebujejo olja. Kompresor ustvarja vlažen stisnjen zrak. Če priključena naprava za
delovanje potrebuje suh stisnjen zrak, morate med kompresor in napravo namestiti vodni filter.
VARNOSTNA OPOZORILA
Navodila za uporabo vsebujejo pomembne informacije o uporabi naprave. Nekatera varnostna
opozorila so posebej označena s simboli. Upoštevajte vsa opozorila in opombe, ki so označeni s
spodaj prikazanimi simboli.
▲NEVARNOST! Nevarnost težjih telesnih poškodb ali celo smrti v primeru neupoštevanja
navodil.
▲OPOZORILO! Nevarnost težjih telesnih poškodb v primeru neupoštevanja navodil.
▲POZOR! Nevarnost telesnih poškodb ali poškodb naprave v primeru neupoštevanja navodil.
▲OPOMBA! Nevarnost poškodb naprave ali lastnine v primeru neupoštevanja navodil.
Odpiranje embalaže
Pred odpiranjem embalažo dobro preglejte za poškodbe, ki lahko nastanejo med transportom. Pred
priklopom se prepričajte, da so vsi vijaki, matice in spoji dobro pritrjeni in zatesnjeni.
▲OPOZORILO! Ne uporabljajte poškodovanega kompresorja. Poškodovan kompresor lahko
eksplodira, zaradi česar obstaja velika nevarnost poškodb.
▲NEVARNOST! Opozorila pred vdihavanjem zraka
Stisnjen zrak iz kompresorja ni primeren za vdihavanje. Če želite predelati kompresor za ustvarjanje
čistega zraka za vdihavanje, morate namestiti vse varnostne in opozorilne dele.

2

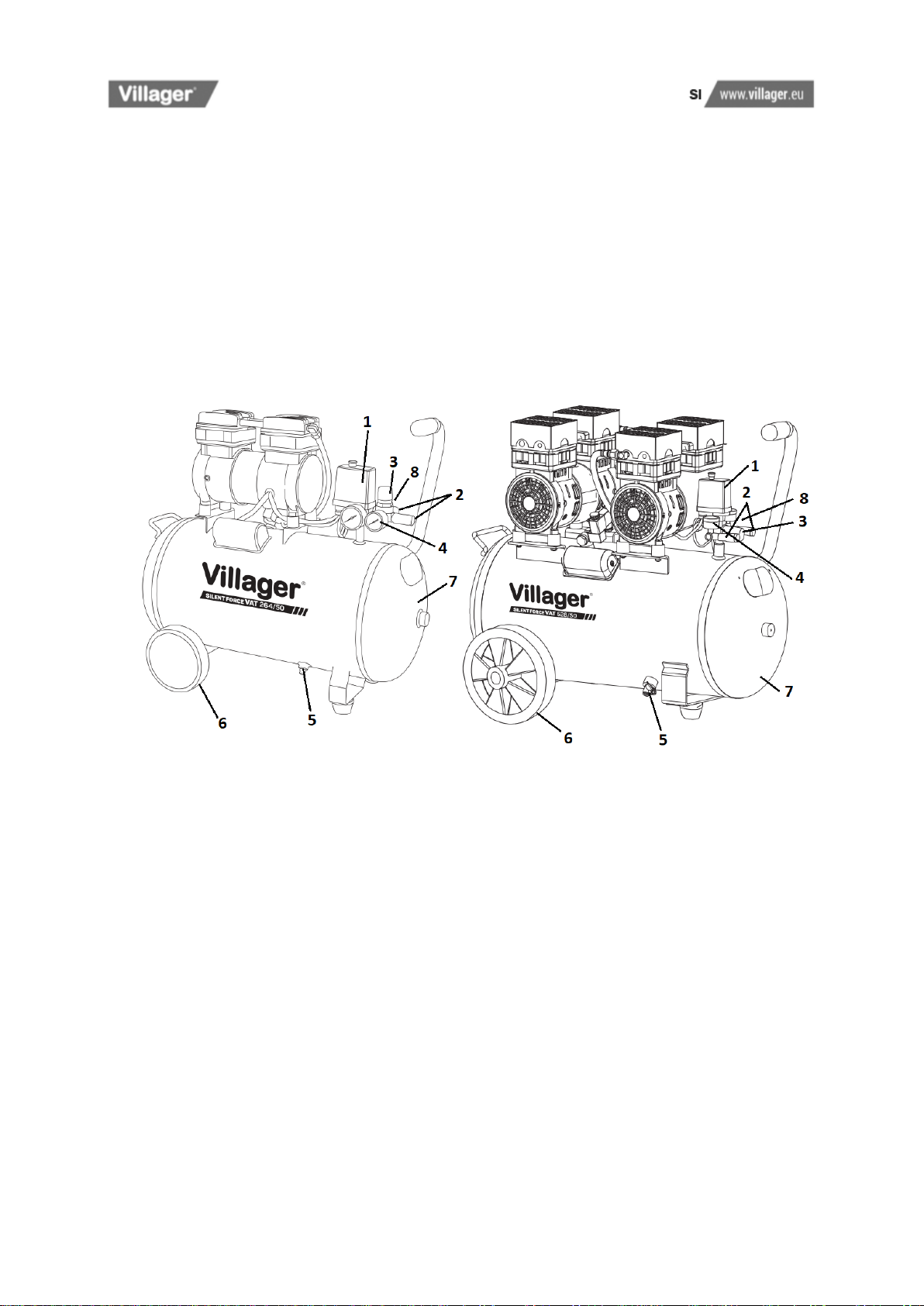

SPLOŠNI PREGLED SESTAVNIH DELOV
1. Tlačno stikalo
2. Izhodni ventil
3. Regulator tlaka
4. Manometer
5. Vijak za odlivanje
6. Kolo
7. Posoda za zrak
8. Varnostni ventil

3
SIMBOLI IN POMEN
Preberite navodila za uporabo
Nosite glušnike
Kompresor se lahko zažene brez opozorila
Nevarnost visoke temperature
Nevarnost električnega udara, smrtno nevarno!
Ne odpirajte ventila preden je zračna cev priključena
Prenosnega kompresorja ne uporabljajte z odprtim ohišjem
Simbol prečrtanega smetnjaka na napravi ali embalaži pomeni, da naprave in embalaže
ne smete odlagati med ostale domače odpadke. Električnega orodja, pripomočkov in
embalaže se morate znebiti v skladu s predpisi za odstranjevanje električnih naprav in
ostalih odpadkov. S pravilnim odstranjevanjem pripomorete k zaščiti okolja in
ustvarjanju zdravega življenjskega prostora. Ponovna uporaba recikliranega materiala
zmanjša onesnaževanje okolja. Pozanimajte se o lokalnih predpisih za odstranjevanje
električnih naprav.

4
Tehnični podatki
VAT 264/50
VAT 528/50
Priključna napetost
230 V ~ 50 Hz
230 V ~ 50 Hz
Priključna moč
1500 W
3000 W
Število obratov
2850 /min
2850 /min
Največji dovoljeni delovni tlak
8 bar
8 bar
Testni tlak
12 bar
12 bar
Najvišja delovna temperatura T max
+100°C
+100°C
Najnižja delovna temperatura T min
- 10°C
- 10°C
Prostornina posode
50 l
50 l
Masa
32 kg
42 kg
Hrup
Stopnja zvočnega tlaka
LpA= 62.5 dB(A)
LpA= 65.6 dB(A)
Izmerjena raven zvočne moči
LwA = 84 dB(A)
LwA = 87 dB(A)
Zajamčena raven zvočne moči
LwA = 87 dB(A)
LwA = 89 dB(A)
Odstopanje
KpA = 3 dB(A)
KwA= 3 dB(A)
KpA = 3 dB(A)
KwA= 3 dB(A)
Pred uporabo preberite ta navodila. Neupoštevanje navodil lahko povzroči nevarnost težjih telesnih
poškodb in/ali poškodb naprave!
Navodila za uporabo shranite.
Namen uporabe kompresorja:
Kompresor je zasnovan in namenjen izključno za ustvarjanje stisnjenega zraka za orodja, ki jih
poganja stisnjen zrak. Namenjen je izključno za zasebno uporabo in ni primeren za poslovne
namene.
Kompresor uporabljajte le tako, kot je opisano v navodilih za uporabo. Vsakršna druga uporaba velja
kot nenamenska in lahko povzroči materialno škodo ali celo poškodbe oseb. Kompresor ni otroška
igrača. Proizvajalec ali prodajalec ne prevzemata odgovornosti za škodo, nastalo zaradi
nenamenske ali nepravilne uporabe.

5
UPUTSTVO
SPLOŠNA VARNOSTNA OPOZORILA
Kompresor in ostale priključene komponente (črpalke, pištole, filtri, vlažilniki, itd.) delujejo pod
visokim tlakom, zato morate obvezno upoštevati spodaj opisana opozorila:
1. Preberite navodila za uporabo in se seznanite z delovanjem stikal za upravljanje
ter s pravilnim načinom uporabe.
2. Upoštevajte vse veljavne električne in varnostne predpise.
3. Napravo lahko uporabljajo samo osebe, ki so seznanjene s temi navodili za
uporabo.
4. Otroci in osebe v bližini se morajo odmakniti iz delovnega območja.
5. Nosite zaščitna očala in zaščito za sluh.
6. Nikoli ne stojte na kompresorju in ga ne uporabljajte kot stojalo.
7. Pred vsako uporabo preglejte kompresor, priključke, cevi za stisnjen zrak in
ostalo opremo. Če opazite znake poškodb, obrabe ali puščanje, naprave ne
uporabljajte in zamenjajte poškodovane dele ali nesite napravo na servis.
8. Redno preverjajte, če so vijaki, matice in priključki dobro pritrjeni.
▲OPOZORILO! Motorji, električne komponente in stikala lahko ustvarjajo iskre,
ki lahko vnamejo vnetljive pline ali hlape. Nikoli ne popravljajte ali uporabljajte
naprave v bližini vnetljivih plinov ali hlapov. Kompresorja ne shranjujte v območju z
vnetljivimi tekočinami ali plini.
▲POZOR! Deli kompresorja so lahko vroči, tudi ko je naprava izklopljena.
9. Roke in prste imejte odmaknjene od kompresorja in gibljivih delov. Stik z vročimi
deli lahko povzroči veliko nevarnost poškodb ali opeklin.
10. Če začne kompresor neobičajno vibrirati, takoj zaustavite motor in odkrijte vzrok vibracij.
Vibracije so na splošno vzrok za napako.
11. Zunanjost kompresorja mora biti čista. Kompresor ne sme biti onesnažen z oljem, ostanki topil ali
maziv. S tem zmanjšate nevarnost požara.
▲OPOZORILO! Nikoli ne odstranjujte ali spreminjajte varnostnega ventila. Varnostni ventil mora
biti čist; na njem ne sme biti barve ali druge umazanije.
▲NEVARNOST! Nikoli ne popravljajte ali spreminjajte tlačne posode! Varjenje, vrtanje ali druge
spremembe lahko posodo oslabijo, zaradi česar obstaja velika nevarnost eksplozije. Poškodovane ali
obrabljene posode takoj zamenjajte.
▲OPOZORILO! Po vsaki uporabi odlijte kondenzirano vodo iz posode.
12. Voda, ki se nabira v posodi, povzroči rjavenje in oslabitev posode. Redno odlivajte vodo in
pregledujte posodo za poškodbe in rjavenje.

6
13. Stisnjen zrak ima veliko hitrost, kar lahko povzroči odnašanje majhnih delcev z veliko hitrostjo. Pri
odlivanju ali sprostitvi tlaka vedno počasi sprostite tlak iz sistema.
Navodila za uporabo tlačne posode
Tlačna posoda je namenjena izključno za shranjevanje stisnjenega zraka in je zasnovana za statično
uporabo v vodoravnem položaju. Uporablja se lahko v skladu z upoštevanjem delovnega pritiska in
temperature, ki je vidna na ploščici tlačne posode in opisana v tehničnih podatkih in nadaljnjih
navodilih.
Varjenje in segrevanje tlačne posode je prepovedano !
Na sami tlačni posodi so montirani varnostni in kontrolni instrumenti (varnostni ventil, manometer),
katerih delovanje in uporaba sta opisana v nadaljevanju navodil.
Maksimalni tlak je podan v tehničnih podatkih in na sami tlačni posodi.
Navodila za vzdrževanje tlačne posode
Pred kakršnimkoli poseganjem oz. vzdrževanjem tlačne posode je potrebno iz nje zrak izpustiti in
zapreti dotok zraka v posodo.
Varjenje in segrevanje tlačne posode je prepovedano !
Periodično pregledujte debelino pločevine posode (plašča in podnice);
Debelina plašča ne sme biti nikoli manjša od 2 mm
Debelina podnice ne sme biti nikoli manjša od 2 mm
Pri konstrukciji posode je bila upoštevana dovoljena stopnja korozije 0,5 mm
OPOZORILA PRI RAZPRŠEVANJU
▲OPOZORILO! Ne razpršujte vnetljivih snovi v bližini odprtega ognja ali drugih
virov vžiga.
14. Pri razprševanju barve, insekticidov ali drugih vnetljivih snovi nikoli ne kadite.
15. Uporabljajte zaščitno masko ali dihalni aparat in razpršujte samo v dobro
prezračevanih prostorih ter zmanjšajte nevarnost požara ali nastanek dihalnih
obolenj.
16. Ne usmerjajte pištole za razprševanje proti kompresorju. Kompresor namestite
čim dlje od delovnega območja in preprečite nanos razpršene barve na kompresor u
kompresor.
17. Pri razprševanju topil ali strupenih kemikalij vedno upoštevajte navodila proizvajalca.

7
SESTAVLJANJE
NAMESTITEV GUMENE PODLOGE
1. Gumeno podlogo pritrdite z vijakom, kot je prikazano na sliki 1.
2. Vstavite vijak v odprtino na sprednjem delu stojala.
3. Na vijak namestite dve podložki in ga pritrdite z matico.
NAMESTITEV KOLES
Namestite kolesi, kot je prikazano na sliki 2.
NAMESTITEV
OBMOČJE NAMESTITVE
Kompresor morate namestiti v čist in dobro prezračevan prostor, kjer temperatura zraka ne presega
38°C.
Naprava mora biti vsaj 46 cm oddaljena od zidov ali drugih predmetov, ki lahko ovirajo zračni pretok
okoli naprave.
▲POZOR! Nikoli ne namestite kompresorja v bližino parnih virov, območje razprševanja barve ali v
bližino peska ali drugih snovi, ki lahko onesnažijo zrak, saj to povzroči poškodbe motorja.
Slika 1
Gumena
podloga
Slika 2

8
ELEKTRIČNI PRIKLOP
▲OPOZORILO! Vse električne priklope lahko opravi samo usposobljen električar. Priklopi morajo
biti narejeni v skladu z lokalnimi in državnimi električnimi predpisi.
▲OPOZORILO!
1. Vtikači in električni priključki se razlikujejo v različnih državah. Uporabite vir napajanja, ki je
naveden na identifikacijski ploščici na motorju in upoštevajte lokalne predpise o električnih napravah.
2. Uporabite varovalko s počasno karakteristiko izklopa ali izklopnik.
DELOVANJE
Tlačno stikalo –stikalo za samodejni vklop/izklop. Na položaju za samodejno uravnavanje “AUTO” se
kompresor samodejno izklopi, ko tlak v posodi doseže najvišjo nastavljeno vrednost in se samodejno
vklopi, ko tlak v posodi pade pod najnižjo nastavljeno vrednost. Če stikalo premaknete na položaj za
izklop “OFF”, kompresor ne deluje. Stikalo premaknite na položaj za izklop “OFF” pred priklopom ali
izklopom napajalnega kabla ali pred menjavo pnevmatskega orodja.

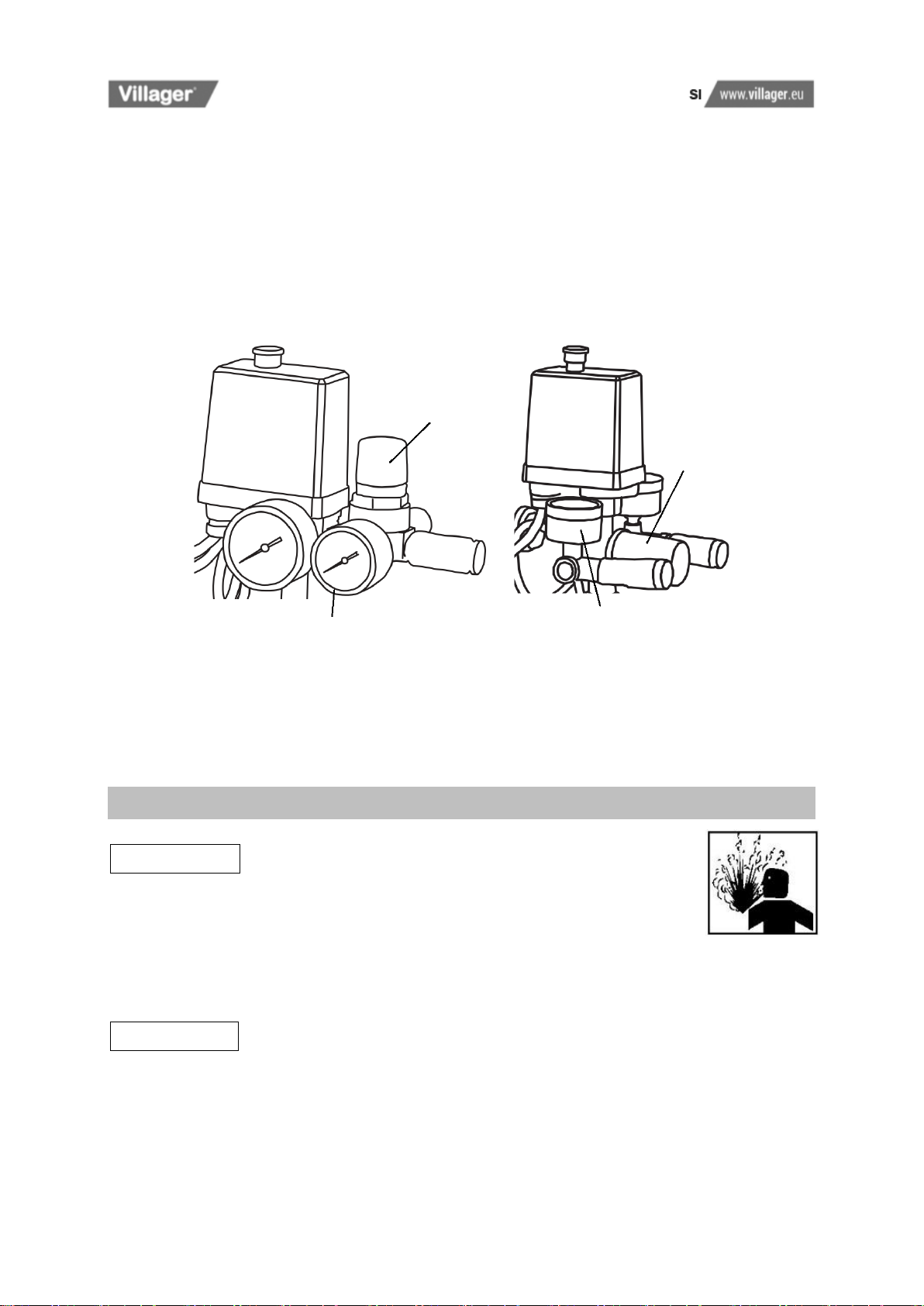

Regulator –Regulator se uporablja za uravnavanje izhodnega tlaka.
Varnostni ventil –Varnostni ventil samodejno sprosti zrak, ko tlak v posodi naraste nad največjo
dovoljeno mejno vrednost.
Praznilna cev –Praznilna cev povezuje glavo črpalke in protipovratni ventil. Med delom je vroča. Med
delom se nikoli ne dotikajte cevi in preprečite nevarnost nastanka opeklin.
Protipovratni ventil –Protipovratni ventil je enosmerni ventil, ki preprečuje vdiranje izhodnega zraka
nazaj proti črpalki.
Ročaji –Za lažje prenašanje in transport kompresorja.
▲OPOZORILO! Nikoli ne uporabljajte ročaja za dviganje naprave od tal.
Odtočni ventil –Ventil se nahaja na dnu tlačne posode in se uporablja za vsakodnevno odlivanje
kondenzirane vode. Ventil uporabite za odlivanje kondenzirane vode, saj s tem preprečite nastanek
korozije.
Pred odpiranjem preverite, če je tlak v posodi manjši od 10 psi (0,69 bar). Odprite ventil in odlijte vodo
iz posode ter ventil dobro zaprite. Vodo odlijte vsak dan.
PODMAZOVANJE
Naprava deluje brez olja, zato ga NI TREBA PODMAZOVATI.
UTEKANJE
▲POZOR! Nikoli ne priključite pnevmatskega orodja ali pištole za polnjenje pnevmatik na napravo,
dokler naprava ni popolnoma pregledana.
POMEMBNO: Pred vklopom preberite navodila, saj v nasprotnem primeru obstaja velika nevarnost
poškodb.
1. Odprite regulator do konca v smeri urinega kazalca in odprite dovod zraka.
2. Premaknite stikalo na položaj za izklop - OFF in priključite vtikač v vtičnico.

9
3. Premaknite stikalo na položaj za samodejno uravnavanje - AUTO. Napravo uporabljajte 30 minut.
Črpalka mora biti vklopljena.
4. Popolnoma zaprite regulator v nasprotni smeri urinega kazalca. Kompresor se vklopi za toliko
časa, da tlak v posodi doseže največjo vrednost, potem se kompresor samodejno izklopi.
5. Zavrtite regulator v smeri urinega kazalca in sprostite odvečni zrak. Kompresor se vklopi ob
prednastavljenem tlaku.
6. Zaprite regulator v nasprotni smeri urinega kazalca in premaknite stikalo na položaj za izklop -
OFF.
7. Na visokotlačno cev namestite pnevmatsko orodje. Premaknite stikalo na položaj za samodejno
uravnavanje - AUTO in kompresor se vklopi. Ko tlak v posodi doseže zgodnjo nastavljeno vrednost se
kompresor samodejno izklopi. Če je stikalo na položaju za izklop, se kompresor ne vklopi in ne deluje.
Pred priklopom ali izklopom napajalnega kabla morate vedno premakniti stikalo na položaj za izklop -
OFF.
VLAGA V STISNJENEM ZRAKU
Vlaga v zraku ob kompresiji ali padcu temperature kondenzira. V vlažnem okolju ali po dolgotrajni
uporabi, se voda nabira v tlačni posodi. Če uporabljate pnevmatsko pištolo za barvanje ali prašno
barvanje, se vlaga pomeša z barvo ali prašnimi delci.
POMEMBNO: Uporaba vlažnega zraka pri razprševanju barve povzroči nastanek vodnih madežev, pri
razprševanju prahu pa se lahko prašni delci zlepijo in zamašijo šobo. V tem primeru na visokotlačno
cev namestite filter (MP3105) za razvlaževanje zraka. Namestite ga čim bližje pršilni pištoli.
VARNOSTNI VENTIL
▲OPOZORILO! Nikoli ne odstranjujte ali spreminjajte varnostnega ventila!
Občasno preverjajte delovanje varnostnega ventila tako, da z roko povlečete obroč. Če po preizkusu
opazite puščanje zraka ali se ventil zamaši, ga MORATE zamenjati.
Tlačno
stikalo
Stikalo za
vklop/
izklop
Off
Auto
(On)
Slika 4
Stikalo za vklop/izklop
