Villager VAT VE 100 D User manual

KOMPRESOR
Villager VAT VE 100 D
Originalna navodila za uporabo

1
SIMBOLI IN POMEN
Preberite navodila za uporabo
Nosite glušnike
Kompresor se lahko zažene brez opozorila
Nevarnost visoke temperature
Nevarnost električnega udara, smrtno nevarno!
Ne odpirajte ventila preden je zračna cev priključena
Prenosnega kompresorja ne uporabljajte z odprtim ohišjem
Simbol prečrtanega smetnjaka na napravi ali embalaži pomeni, da naprave in
embalaže ne smete odlagati med ostale domače odpadke. Električnega
orodja, pripomočkov in embalaže se morate znebiti v skladu s predpisi za
odstranjevanje električnih naprav in ostalih odpadkov. S pravilnim
odstranjevanjem pripomorete k zaščiti okolja in ustvarjanju zdravega
življenjskega prostora. Ponovna uporaba recikliranega materiala zmanjša
onesnaževanje okolja. Pozanimajte se o lokalnih predpisih za odstranjevanje
električnih naprav.

2
Pred uporabo preberite ta navodila. Neupoštevanje navodil lahko povzroči nevarnost težjih
telesnih poškodb in/ali poškodb naprave!
Navodila za uporabo shranite.
Namen uporabe kompresorja:
Kompresor je zasnovan in namenjen izključno za ustvarjanje stisnjenega zraka za orodja, ki
jih poganja stisnjen zrak. Namenjen je izključno za zasebno uporabo in ni primeren za
poslovne namene.
Kompresor uporabljajte le tako, kot je opisano v navodilih za uporabo. Vsakršna druga
uporaba velja kot nenamenska in lahko povzroči materialno škodo ali celo poškodbe oseb.
Kompresor ni otroška igrača. Proizvajalec ali prodajalec ne prevzemata odgovornosti za
škodo, nastalo zaradi nenamenske ali nepravilne uporabe.
OPIS
Kompresorji z direktnim pogonom so namenjeni domači uporabi. Uporabljajo se s pršilnimi
pištolami, udarnimi vijačniki, žebljalniki ali podobnim orodjem. Kompresor ustvarja vlažen
stisnjen zrak (<8 bar). Če priključena naprava za delovanje potrebuje suh stisnjen zrak,
morate med kompresor in napravo namestiti vodni filter.
VARNOSTNA OPOZORILA
Navodila za uporabo vsebujejo pomembne informacije o uporabi naprave. Nekatera
varnostna opozorila so posebej označena s simboli. Upoštevajte vsa opozorila in opombe, ki
so označeni s spodaj prikazanimi simboli.
▲NEVARNOST! Nevarnost težjih telesnih poškodb ali celo smrti v primeru neupoštevanja
navodil.
▲OPOZORILO! Nevarnost težjih telesnih poškodb v primeru neupoštevanja navodil.
▲POZOR! Nevarnost telesnih poškodb ali poškodb naprave v primeru neupoštevanja
navodil.
▲OPOMBA! Nevarnost poškodb naprave ali lastnine v primeru neupoštevanja navodil.
Odpiranje embalaže
Pred odpiranjem embalažo dobro preglejte za poškodbe, ki lahko nastanejo med
transportom. Pred priklopom se prepričajte, da so vsi vijaki, matice in spoji dobro pritrjeni in
zatesnjeni.

3
▲OPOZORILO! Ne uporabljajte poškodovanega kompresorja. Poškodovan kompresor lahko
eksplodira, zaradi česar obstaja velika nevarnost poškodb.
▲NEVARNOST! Opozorila pred vdihavanjem zraka
Stisnjen zrak iz kompresorja ni primeren za vdihavanje. Če želite predelati kompresor za
ustvarjanje čistega zraka za vdihavanje, morate namestiti vse varnostne in opozorilne dele.
Varnostna oprema mora ustrezno filtrirati in očistiti zrak za doseganje minimalnih
predpisanih standardov.
SPLOŠNA VARNOSTNA OPOZORILA
Kompresor in ostale priključene komponente (črpalke, pištole, filtri, vlažilniki, itd.) delujejo
pod visokim tlakom, zato morate obvezno upoštevati spodaj opisana opozorila:
1. Preberite navodila za uporabo in se seznanite z delovanjem stikal za
upravljanje ter s pravilnim načinom uporabe.
2. Upoštevajte vse veljavne električne in varnostne predpise.
3. Napravo lahko uporabljajo samo osebe, ki so seznanjene s temi navodili
za uporabo.
4. Otroci in osebe v bližini se morajo odmakniti iz delovnega območja.
5. Nosite zaščitna očala in zaščito za sluh.
6. Nikoli ne stojte na kompresorju in ga ne uporabljajte kot stojalo.
7. Pred vsako uporabo preglejte kompresor, priključke, cevi za stisnjen zrak in ostalo
opremo. Če opazite znake poškodb, obrabe ali puščanje, naprave ne uporabljajte in
zamenjajte poškodovane dele ali nesite napravo na servis.
8. Redno preverjajte, če so vijaki, matice in priključki dobro pritrjeni.
▲OPOZORILO! Motorji, električne komponente in stikala lahko ustvarjajo
iskre, ki lahko vnamejo vnetljive pline ali hlape. Nikoli ne popravljajte ali
uporabljajte naprave v bližini vnetljivih plinov ali hlapov. Kompresorja ne
shranjujte v območju z vnetljivimi tekočinami ali plini.
▲POZOR! Deli kompresorja so lahko vroči, tudi ko je naprava izklopljena.
Roke in prste imejte odmaknjene od kompresorja in gibljivih delov. Stik z
vročimi deli lahko povzroči veliko nevarnost poškodb ali opeklin.
9. Če začne kompresor neobičajno vibrirati, takoj zaustavite motor in odkrijte
vzrok vibracij. Vibracije so na splošno vzrok za napako.
10. Zunanjost kompresorja mora biti čista. Kompresor ne sme biti onesnažen z oljem,
ostanki topil ali maziv. S tem zmanjšate nevarnost požara.

4
▲OPOZORILO! Nikoli ne odstranjujte ali spreminjajte varnostnega ventila. Varnostni ventil
mora biti čist; na njem ne sme biti barve ali druge umazanije.
▲NEVARNOST! Nikoli ne popravljajte ali spreminjajte tlačne posode!
Varjenje, vrtanje ali druge spremembe lahko posodo oslabijo, zaradi česar
obstaja velika nevarnost eksplozije. Poškodovane ali obrabljene posode takoj
zamenjajte.
▲OPOZORILO! Po vsaki uporabi odlijte kondenzirano vodo iz posode.
11. Voda, ki se nabira v posodi, povzroči rjavenje in oslabitev posode. Redno odlivajte vodo
in pregledujte posodo za poškodbe in rjavenje.
12. Stisnjen zrak ima veliko hitrost, kar lahko povzroči odnašanje majhnih delcev z veliko
hitrostjo. Pri odlivanju ali sprostitvi tlaka vedno počasi sprostite tlak iz sistema.
Opozorila pri razprševanju
▲OPOZORILO!
Ne razpršujte vnetljivih snovi v bližini odprtega ognja ali drugih virov vžiga.
13. Pri razprševanju barve, insekticidov ali drugih vnetljivih snovi nikoli ne
kadite.
14. Uporabljajte zaščitno masko ali dihalni aparat in razpršujte samo v dobro prezračevanih
prostorih ter zmanjšajte nevarnost požara ali nastanek dihalnih obolenj.
15. Ne usmerjajte pištole za razprševanje proti kompresorju. Kompresor namestite čim dlje
od delovnega območja in preprečite nanos razpršene barve na kompresor.
16. Kompresor namestite stran od žag ali drugega orodja za obdelavo lesa in
preprečite vdiranje žaganja v motor ter s tem zmanjšajte nevarnost
požara.
17. Pri razprševanju topil ali strupenih kemikalij vedno upoštevajte navodila
proizvajalca.
NAVODILA ZA UPORABO TLAČNE POSODE
Tlačna posoda je namenjena izključno za shranjevanje stisnjenega zraka in je zasnovana za
statično uporabo v vodoravnem položaju. Uporablja se lahko v skladu z upoštevanjem
delovnega pritiska in temperature, ki je vidna na ploščici tlačne posode in opisana v tehničnih
podatkih in nadaljnjih navodilih.
Varjenje in segrevanje tlačne posode je prepovedano !
Na sami tlačni posodi so montirani varnostni in kontrolni instrumenti (varnostni ventil,
manometer), katerih delovanje in uporaba sta opisana v nadaljevanju navodil.
Maksimalni tlak je podan v tehničnih podatkih in na sami tlačni posodi.

5
Navodila za vzdrževanje tlačne posode
Pred kakršnimkoli poseganjem oz. vzdrževanjem tlačne posode je potrebno iz nje zrak
izpustiti in zapreti dotok zraka v posodo.
Varjenje in segrevanje tlačne posode je prepovedano !
Periodično pregledujte debelino pločevine posode (plašča in podnice);
Debelina plašča ne sme biti nikoli manjša od 2 mm
Debelina podnice ne sme biti nikoli manjša od 2 mm
Pri konstrukciji posode je bila upoštevana dovoljena stopnja korozije 0,5 mm
SESTAVLJANJE
Namestitev koles in stojala
Kolo in gumeno podlogo pritrdite z vijakom in podložko, kot je prikazano na sliki spodaj.
Glejte sliko 1.
Sestavljanje zračnega filtra
Namestite zračni filter na glavo valja. Glejte sliko 2.

6

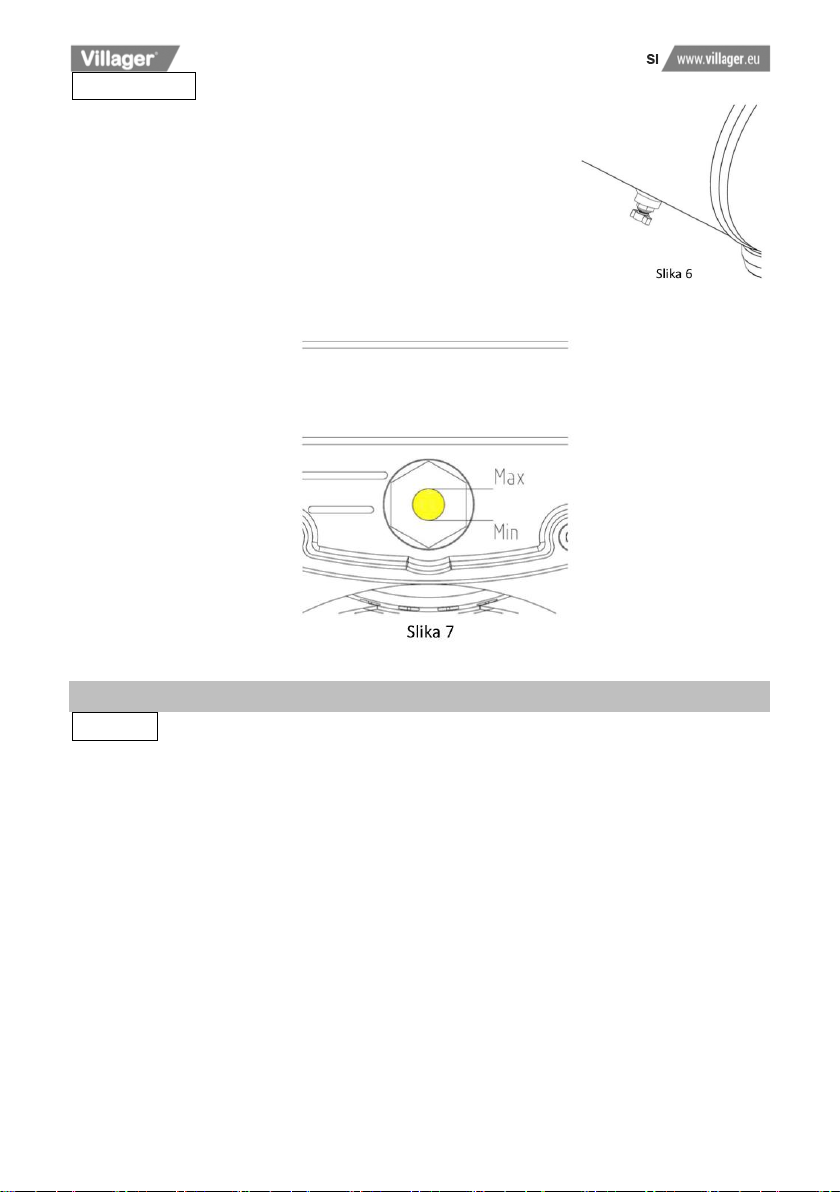

Olje
V odprtino nalijte olje za kompresorje do zgornje mejne oznake.
Glejte sliki 3 in 6.
Sestavljanje cevi za odzračevanje
Namestite cev, kot je prikazano na sliki 4.

7
TEHNIČNI PODATKI
NAMESTITEV
Območje namestitve
Kompresor morate namestiti v čist in dobro prezračevan prostor, kjer temperatura zraka ne
presega 40°C.
Naprava mora biti vsaj 1 m oddaljena od zidov ali drugih predmetov, ki lahko ovirajo zračni
pretok okoli naprave.
▲POZOR! Nikoli ne namestite kompresorja v bližino parnih virov, območje razprševanja
barve ali v bližino peska ali drugih snovi, ki lahko onesnažijo zrak, saj to povzroči poškodbe
motorja.
Električni priklop
▲OPOZORILO! Vse električne priklope lahko opravi samo usposobljen električar. Priklopi
morajo biti narejeni v skladu z lokalnimi in državnimi električnimi predpisi.
▲POZOR! Nikoli ne uporabljajte podaljševalnih kablov. Namesto
podaljševalnega kabla uporabite daljšo visokotlačno cev. Predolg napajalni
kabel povzroči padec napetosti, kar lahko poškoduje motor. Uporaba
podaljševalnega kabla razveljavi garancijo.
Model
VAT VE 100 D
Moč
2.2 kW
Napetost
230 V
Frekvenca
50 Hz
Največji tok
10 A
Najvišja delovna temperatura T max
+100°C
Najnižja delovna temperatura T min
- 10°C
Št. vrtljajev
2850 r/min
Teoretični pretok
316 l/min
Največji tlak
8 bar
Prostornina posode
100 l
Masa
65 kg
Hrup
LpA= 85 dB(A), KpA = 3 dB(A)
LwA = 97 dB(A)

8
NAVODILA ZA OZEMLJITEV
1. Napravo lahko priključite na vir napajanja z napetostjo 230 V in ozemljitvijo. Vtikač mora
biti enak ali podoben vtikaču, prikazanemu na sliki 5. Vtičnica se mora ujemati z vtikačem in
mora imeti priključek za ozemljitev. V primeru kratkega stika ozemljitev zmanjša nevarnost
električnega udara. Naprava ima napajalni kabel z žico za ozemljitev, ki ga lahko priključite
samo v ustrezno vtičnico s priključkom za ozemljitev.

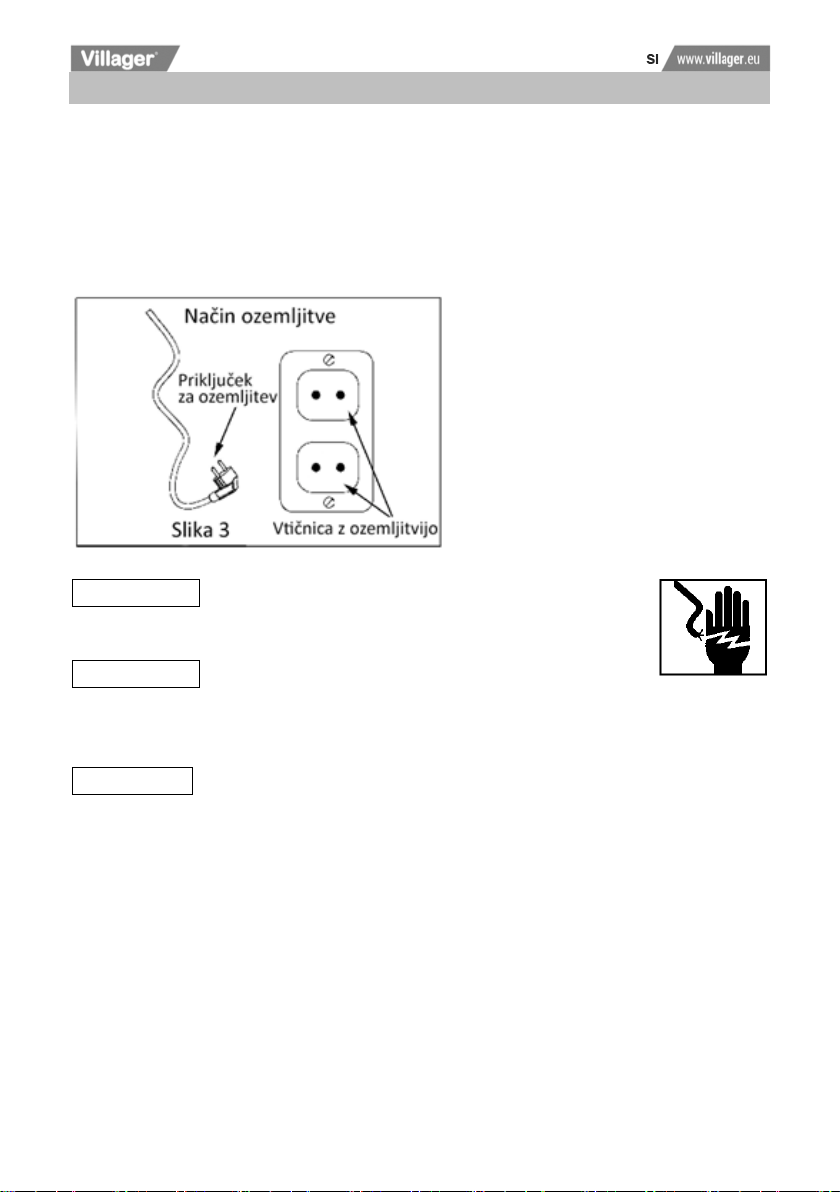

Slika 5:
▲NEVARNOST! Nepravilna uporaba priključka z ozemljitvijo lahko
povzroči nevarnost električnega udara!
▲NEVARNOST! Ne uporabljajte adapterja za ozemljitev!
2. Če morate napajalni kabel ali vtikač popraviti ali zamenjati, nikoli ne priključite žice za
ozemljitev v druga dva priključka. Žica za ozemljitev je označena z zeleno in rumeno barvo.
▲OPOZORILO! Nikoli ne priključite žice z ozemljitvijo (rumena in zelena barva) v priključek
pod napetostjo.
3. Pred priključitvijo vtikača v vtičnico ali pred spreminjanjem kablov se vedno posvetujte z
izkušenim električarjem. Nikoli sami ne spreminjajte vtikača ali napajalnega kabla ampak
nesite napravo na pooblaščen servis.

9
▲OPOZORILO!
1. Vtikači in električni priključki se razlikujejo v različnih državah. Uporabite vir napajanja,
ki je naveden na identifikacijski ploščici na motorju in upoštevajte lokalne predpise o
električnih napravah.
2. Uporabite varovalko s počasno karakteristiko izklopa ali izklopnik.
▲POZOR! Nepravilen priklop lahko povzroči kratek stik, pregrevanje, nevarnost požara, itd.
OPOMBA: 230 V, 5 A enote lahko priključite na podobne vire napajanja pod naslednjimi
pogoji:
a. Na isti tokokrog ne smejo biti priključene druge električne naprave ali luči.
b. Napetost mora biti konstantna.
c. Vir napajanja mora biti zaščiten s 5 A izklopnikom ali s 15 A varovalko s počasno
karakteristiko izklopa.
3. Če ne izpolnjujete teh pogojev ali se izklopnik izklaplja, morate kompresor obvezno
priključiti na vir napajanja z napetostjo 230 V in 5 A.
DELOVANJE

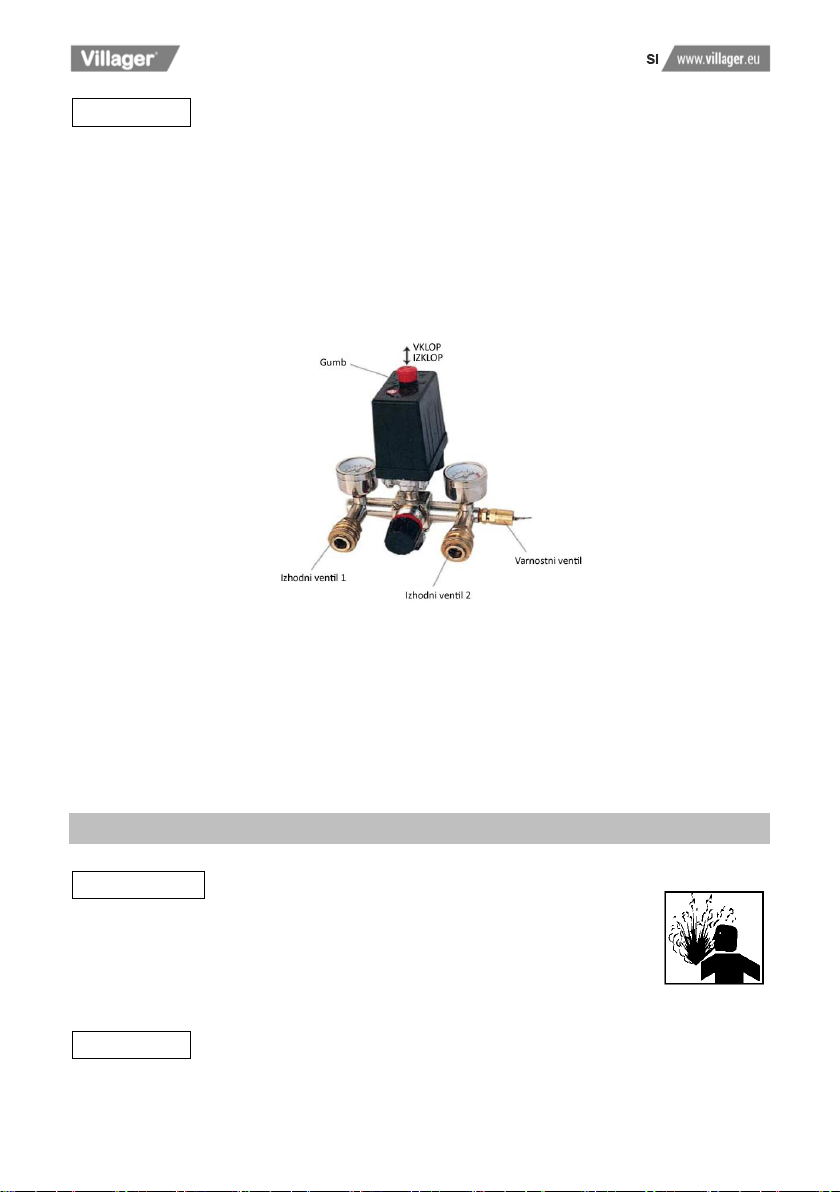

Tlačno stikalo - stikalo za samodejni vklop/izklop
Na položaju za samodejno uravnavanje “AUTO” se kompresor samodejno izklopi, ko tlak v
posodi doseže najvišjo nastavljeno vrednost (0,8 Mpa) in se samodejno vklopi, ko tlak v
posodi pade pod najnižjo nastavljeno vrednost (okoli 0,6 Mpa). Če stikalo premaknete na
položaj za izklop “OFF”, kompresor ne deluje. Stikalo premaknite na položaj za izklop “OFF”
pred priklopom ali izklopom napajalnega kabla ali pred menjavo pnevmatskega orodja.
Regulator - Regulator se uporablja za uravnavanje izhodnega tlaka.
Varnostni ventil - Varnostni ventil samodejno sprosti zrak, ko tlak v posodi naraste nad
največjo dovoljeno mejno vrednost.
Praznilna cev - Praznilna cev povezuje glavo črpalke in nepovratni ventil. Med delom je vroča.
Med delom se nikoli ne dotikajte cevi in preprečite nevarnost nastanka opeklin.
Nepovratni ventil - Nepovratni ventil je enosmerni ventil, ki preprečuje vdiranje izhodnega
zraka nazaj proti črpalki.
Ročaji in kolesa - Za lažje prenašanje in transport kompresorja.

10
▲OPOZORILO! Nikoli ne uporabljajte ročaja za dviganje naprave od tal.
Odtočni ventil - Ventil se nahaja na dnu tlačne posode in se
uporablja za odlivanje kondenzirane vode.
Pred odpiranjem preverite, če je tlak v posodi manjši od 1 bar.
Odprite ventil in odlijte vodo iz posode ter ventil dobro zaprite.
Vodo odlijte vsak teden.
Dodajanje olja
Priporočamo uporabo olja za kompresorje. Gladina olja se mora nahajati v rdečem krogu na
kontrolnem steklu.
UTEKANJE
▲POZOR! Nikoli ne priključite pnevmatskega orodja ali pištole za polnjenje pnevmatik na
napravo, dokler naprava ni popolnoma pregledana.
POMEMBNO: Pred vklopom preberite navodila, saj v nasprotnem primeru obstaja velika
nevarnost poškodb.
1. Odprite regulator do konca v smeri urinega kazalca in odprite dovod zraka.
2. Premaknite stikalo na položaj za izklop - OFF in priključite vtikač v vtičnico.
3. Premaknite stikalo na položaj za samodejno uravnavanje - AUTO. Napravo uporabljajte
30 minut, da črpalka deluje.
4. Popolnoma zaprite regulator v nasprotni smeri urinega kazalca. Kompresor se vklopi za
toliko časa, da tlak v posodi doseže največjo vrednost in se kompresor samodejno izklopi.

11
Slika 8
5. Zavrtite regulator v smeri urinega kazalca in sprostite odvečni zrak. Kompresor se vklopi
ob prednastavljenem tlaku (okoli 6 bar).
6. Zaprite regulator v nasprotni smeri urinega kazalca in premaknite stikalo na položaj za
izklop - OFF.
7. Na visokotlačno cev namestite pnevmatsko orodje. Premaknite stikalo na položaj za
samodejno uravnavanje - AUTO in kompresor se vklopi. Ko tlak v posodi doseže zgodnjo
nastavljeno vrednost se kompresor samodejno izklopi. Če je stikalo na položaju za izklop, se
kompresor ne vklopi in ne deluje. Pred priklopom ali izklopom napajalnega kabla morate
vedno premakniti stikalo na položaj za izklop - OFF.
****************************************************************
VLAGA V STISNJENEM ZRAKU.
Vlaga v zraku ob kompresiji ali padcu temperature kondenzira. V vlažnem okolju ali po
dolgotrajni uporabi, se voda nabira v tlačni posodi. Če uporabljate pnevmatsko pištolo za
barvanje ali prašno barvanje, se vlaga pomeša z barvo ali prašnimi delci.
POMEMBNO: Uporaba vlažnega zraka pri razprševanju barve povzroči nastanek vodnih
madežev, pri razprševanju prahu pa se lahko prašni delci zlepijo in zamašijo šobo. V tem
primeru na visokotlačno cev namestite filter za razvlaževanje zraka. Namestite ga čim bližje
pršilni pištoli.
*****************************************************************

12
Varnostni ventil
▲OPOZORILO! Nikoli ne odstranjujte ali spreminjajte varnostnega ventila!
Občasno preverjajte delovanje varnostnega ventila tako, da z roko povlečete obroč. Če po
preizkusu opazite puščanje zraka ali se ventil zamaši, ga MORATE zamenjati.
Regulator (slika 9)
1. Z regulatorjem uravnavate izhodni tlak.
2. Tlak nastavljate z vrtenjem gumba, kot je prikazano na sliki 9.

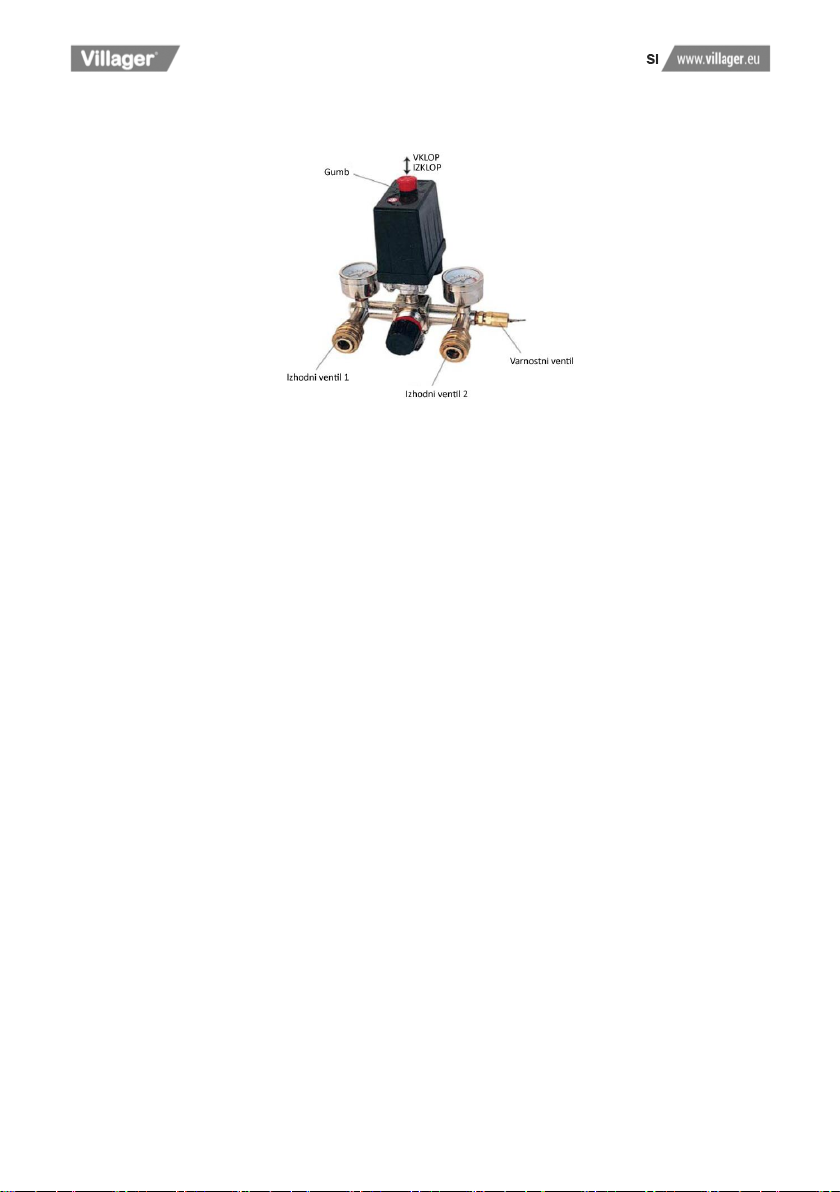

Slika 9
Manometer
Kompresor je opremljen z 1 ali 2 manometroma. Prvi manometer prikazuje vrednost tlaka v
tlačni posodi, drugi (če je prisoten) pa prikazuje izhodni tlak po regulatorju.
VZDRŽEVANJE
▲OPOZORILO! Pred popravljanjem, vzdrževanjem ali pregledovanjem
izklopite kabel iz vtičnice in sprostite tlak v napravi.
Redno pregledujte zunanjost kompresorja za poškodbe in upoštevajte
navodila za vzdrževanje.
1. Povlecite obroč varnostnega ventila in ga izpustite, da se vrne na
začetni položaj.
▲OPOZORILO! Če varnostni ventil ne deluje pravilno, ga morate zamenjati.
2. Izklopite kompresor in sprostite tlak. Odlijte vodo iz tlačne posode.

13
3. Očistite motor in odstranite prah in umazanijo z motorja, črpalke, visokotlačnih cevi in
hladilnih rež. Kompresor mora biti izklopljen.
POMEMBNO: Kompresor namestite stran od območja pršenja, saj se pri sprostitvi tlaka lahko
pojavi umazanija iz filtra.
Podmazovanje
Priporočamo uporabo olja SAE30. Gladina olja se mora nahajati v rdečem krogu na
kontrolnem steklu.
TOPLOTNA ZAŠČITA PRED PREOBREMENITVIJO
▲POZOR! Kompresor je opremljen s toplotnim varnostnim stikalom, ki samodejno izklopi
motor v primeru pregrevanja.
Če stikalo za toplotno zaščito pogosto izklaplja motor, odkrijte vzrok pregrevanja:
1. Prenizka napetost.
2. Zamašen zračni filter.
3. Slabo prezračevanje.
▲POZOR! Če se motor samodejno izklopi zaradi toplotne zaščite, morate pred ponovnim
vklopom počakati, da se motor ohladi. Če ste kompresor pustili priključen na napajanje, se
bo samodejno ponovno vklopil, ko se dovolj ohladi.
Shranjevanje
1. Ko naprave ne uporabljate, kompresor in visokotlačne cevi shranjujte v suhem in
hladnem prostoru.
2. Odlijte vodo iz tlačne posode.
3. Odklopite visokotlačne cevi in jih obesite na zgornji del kompresorja, da se ne
poškodujejo.

14
NAPAKE IN ODPRAVLJANJE NAPAK PRI DELOVANJU
Problem
Možni vzrok
Odpravljanje napak
Kompresor se ne
vklopi/vklopi
ponovno
1. Ni napajanja, vtikač je
slabo priključen
2. Pregorena varovalka
3. Izklopljen izklopnik
4. Vklopljena toplotna
zaščita
5. Napaka tlačnega stikala
1. Priključite vtikač v vtičnico in preverite
stikalo za izklop ob preobremenitvi
2. Zamenjajte varovalko
3. Vklopite izklopnik in preverite napetost
4. Izklopite kompresor in počakajte, da se
ohladi
5. Zamenjajte tlačno stikalo
Motor se izklaplja
ali deluje počasi
1. Prenizka napetost
2. Napačno olje, premalo
olja
3. Nizka moč zaradi slabe
povezave
4. Kratek stik motorja
5. Blokiran nepovratni
ventil
1. Preverite napetost
2. Glejte poglavje za podmazovanje
3. Preverite povezave, odstranite
podaljšek, preverite napetost z
voltmetrom
4. Zamenjajte motor. Motor lahko preverja
samo izkušen električar. Upoštevajte
njegova priporočila
5. Razstavite nepovratni ventil in ga
preverite ter po potrebi zamenjajte
NEVARNOST! Nikoli ne razstavljajte
nepovratnega ventila pod tlakom. Sprostite
tlak
Izklopnik se
izklaplja/ varovalke
pregorevajo.
POZOR! Nikoli ne
uporabljajte
podaljševalnega
kabla
1. Napačna varovalka,
preobremenjen vir
napajanja
2. Napaka nepovratnega
ventila
1. Preverite varovalko. Uporabite varovalko s
časovno zakasnitvijo
Izklopite naprave, priključene na istem
tokokrogu ali priključite napajalni kabel
kompresorja v drugo vtičnico
2. Zamenjajte ali popravite.
NEVARNOST! Nikoli ne razstavljajte
nepovratnega ventila pod tlakom. Sprostite
tlak
Toplotna zaščita
se izklaplja
zaporedoma
1. Nizka napetost
2. Zamašen zračni filter
1. Odstranite podaljšek in preverite
napetost z voltmetrom
2. Očistite filter (glejte poglavje
Vzdrževanje)

15
3. Slabo prezračevanje
prostora/previsoka
temperatura
4. Preverite napako
ventila
5. Napaka ventilov
kompresorja
3. Namestite kompresor v dobro
prezračevan prostor
4. Zamenjajte
5. Zamenjajte ventile
NEVARNOST! Nikoli ne razstavljajte
nepovratnega ventila pod tlakom. Sprostite
tlak
Udarjanje, hrup,
vibracije
1. Odviti vijaki, posoda ni
v vodoravnem položaju
2. Uničeni ležaji motorja
3. Obrabljen valj ali batni
obroč
1. Privijte vijake in namestite posodo
v vodoravni položaj
2. Zamenjajte
3. Zamenjajte ali po potrebi popravite
Tlak v posodi pade,
ko se kompresor
izklopi
1. Odvit vijak za odlivanje
2. Preverite puščanje
ventila
3. Slabe povezave
tlačnega stikala ali
regulatorja
1. Privijte
2. Razstavite nepovratni ventil in ga
očistite ali zamenjajte
3. Preverite povezave z milnico in jih
dobro privijte
Kompresor ves čas
deluje, tlak
izhodnega zraka je
nižji od običajnega
1. Prevelika poraba zraka,
premajhen kompresor
2. Zamašen filter
dovodnega zraka
3. Puščanje zraka v ceveh
(na napravi ali
zunanjem sistemu)
4. Poškodovani dovodni
ventili
5. Obrabljen batni obroč
1. Zmanjšajte porabo ali uporabite enoto
za večji pretok (SCFM)
2. Očistite ali zamenjajte
3. Zamenjajte komponente, ki puščajo ali
jih dobro privijte
4. Zamenjajte ventile
5. Zamenjajte bat in valj
Prevelika vlažnost
izhodnega zraka
1. Preveč vode
v posodi
2. Visoka vlažnost
1. Odlijte vodo po vsaki uporabi
2. Premaknite se v območje z manjšo
vlažnostjo; vodo odlivajte bolj pogosto,
uporabite zračni filter.
OPOMBA: Kondenzacija ne nastane zaradi
napake kompresorja
Kompresor ves čas
deluje in varnostni
ventil se aktivira
zaradi previsokega
tlaka
1. Napaka tlačnega
stikala
2. Napaka varnostnega
ventila
1. Zamenjajte stikalo
2. Zamenjajte varnostni ventil z
originalnim
Prehitro vklapljanje
in izklapljanje
(auto start)
Preveč kondenzirane vode v
posodi
Vodo odlijte bolj pogosto

16
Puščanje zraka na
izhodnem ventilu
tlačnega stikala
Preverite, če je ventil
zataknjen na odprtem
položaju
Odstranite in zamenjajte ventil
POZOR! Nikoli ne razstavljajte nepovratnega
ventila pod tlakom. Sprostite tlak
NAVODILA ZA UPORABO IN VZDRŽEVANJE TLAČNIH POSOD
Tabela tlačnih posod
TIP
Opis
OD236
OD278
OD298
OD350
OD395
OD457
OD508
Konstrukcija za tlak P
8.8 bar/ 880kpa
Najvišji dovoljeni tlak
PS
8.0 bar/ 800kpa
Delovna temperatura
Tmin ～Tmax
-10℃～+100℃
Volumen posod V(L)
21～36L
40～60L
50～80L
70～100L
100～200L
115～250L
250～370L
Dovoljena korozija c
0.5mm
Debelina stene ea
2.0mm
2.0mm
2.0mm
2.5mm
3.0mm
3.0mm
3.5mm
Upoštevani standardi in
direktive
SPV 2014/29/EU & EN286-1:1998+A1:2002+A2:2006
1. Delovni tlak ne sme preseči najvišjega dovoljenega tlaka; uporabnik je odgovoren za
težave, ki bi nastale zaradi preseganja Najvišjega dovoljenega tlaka.
2. Tlačna posoda se uporablja za oljno mazane kompresorje.
3. Tlačna posoda je pomemben del zračnega kompresorja. Zračni kompresor ne more
delovati, dokler niso povezane/sestavljene vse zahtevane komponente, še posebej
varnostni elementi. Varnostni ventil mora biti preizkušen preden lahko kompresor
normalno obratuje.
4. Tlačna posoda mora imeti nameščen vsaj en varnostni ventil. Pred namestitvijo mora
biti varnostni ventil pregledan s strani pooblaščene organizacije. V času življenjske dobe
tlačne posode, je potrebno varnostni ventil pregledati vsaj enkrat letno, glede
preprečevanja korozije.
5. Tlačna posoda mora imeti nameščen manometer. Manometer mora imeti merilno
območje vsaj 1,5 do 3 kratnika konstrukcijskega tlaka p.
6. Uporabnik mora imeti zapis varnostnih informacij za tlačno posodo, vključno s
seznamom rednega vzdrževanja. Če pride do nenormalnega dogodka, mora biti ta
sporočen in pregledan s strani strokovnjaka, ki razpolaga s posebnimi napravami za
pregled tlačne posode.
7. Življenjska doba tlačne posode je največ 7 let. Ko je ta starost dosežena, tlačna posoda
ne sme biti več v uporabi, razen, če jo pregleda pooblaščena ustanova s specialno
opremo za pregled tlačnih posod in dovoli nadaljnjo uporabo.
8. Tlačna posoda mora biti nameščena na ravni podlagi. To bo preprečilo, da bi varjeni
spoji popokali zaradi dodatnih vibracij tlačne posode.

17
9. Tlačna posoda ne sme biti udarjena ali pritisnjena z neobičajno silo.
10. Tlačna posoda ne sme biti v stiku z korozivnimi snovmi, ali obratovati v korozivnem
okolju.
11. Ventil za izpust vode je potrebno redno odpirati, da se odstrani voda iz rezervoarja in
prepreči njeno korozijo.
12. Tlačne posode ni dovoljeno segrevati, variti ali drugače popravljati, zlasti na delih
posode, ki so pod tlakom.

18
ES IZJAVA O SKLADNOSTI
Po 7. čl. in II. Prilogi točka A Pravilnika o varnosti strojev (Ur. list RS št. 75/08)
Opis naprave - stroja: Kompresor Villager VAT VE 100 D
S to izjavo s polno odgovornostjo zagotavljamo, da je navedena naprava –izdelek v skladu z
določili predpisov:
•Direktiva 2006/42/ES o varnosti strojev
•Direktiva 2014/29/EU v zvezi z enostavnimi tlačnimi posodami
•Direktiva 2014/30/EU o elektromagnetni združljivosti
•Direktiva 2011/65/EU, (EU) 2015/863 o omejevanju uporabe nekaterih nevarnih snovi
v električni in elektronski opremi (RoHS)
•Direktiva 2000/14/ES, 2005/88/ES o emisiji hrupa strojev
Harmonizirani in drugi standardi:
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
EN 1012-1:2010
EN 60204-1:2018
Certifikacijski organ po Direktivi 2014/29/EU:
APRAGAZ Belgium CE0029 Certificate Nº 19/CN/4487-0 Rev.0, dat. 01.04.2019.
P17675/001
Identifikacijska številka serije posode VAT VE 100 D: OD395
Certifikacijski organ po Direktivi 2000/14/ES, 2005/88/ES:
Intertek Test report 151100183HZH-001-03 dat. 15.12.2020
izmerjena raven zvočne moč LWA 95 dB(A)
izajamčena raven zvočne moči LWA 97 dB(A)
Odgovorna oseba pooblaščena za sestavljanje tehnične dokumentacije: Zvonko Gavrilov, na naslovu
družbe Villager d.o.o, Kajuhova 32 P, 1000 Ljubljana
Kraj / datum: Ljubljana, 27.04.2018. Pooblaščena oseba za sestavljanje izjave v imenu proizvajalca
Tehnični direktor: Zvonko Gavrilov

AIR COMPRESSOR
Villager VAT VE 100 D
Original instructions manual
