Vimar Eikon 20394 User manual

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400247A0 03 1804
Eikon
20394

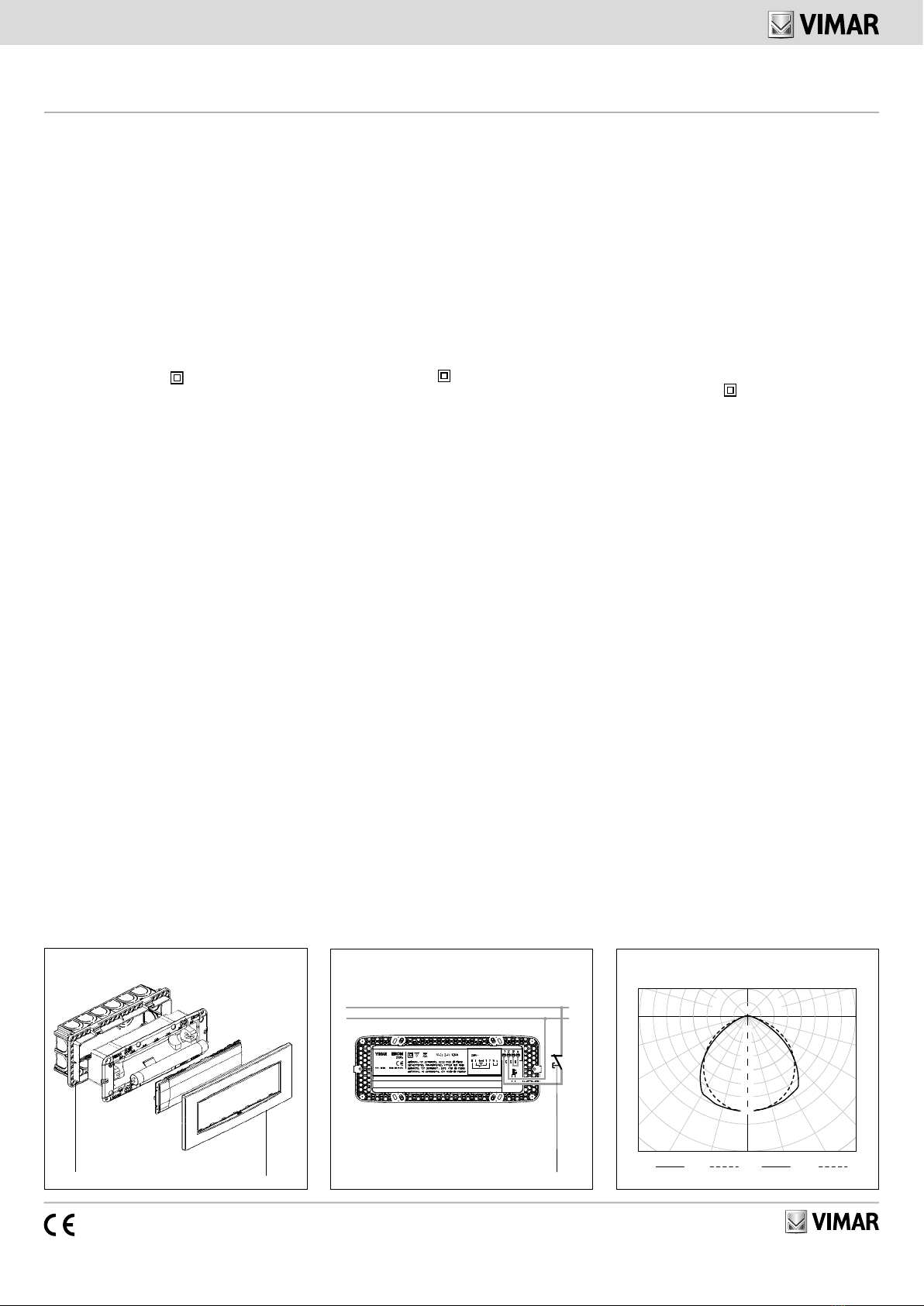

Apparecchio di illuminazione di emergenza auto-
nomo 230 V~ 50-60 Hz, batteria ricaricabile Ni-Cd,
completo di lampada fluorescente FD 4W G5 e di
supporto per installazione in scatole da incasso 6/7
moduli. Da completare con placca 7 moduli.
CARATTERISTICHE.
• Tensione di alimentazione 230 V~ ±10% 50-60 Hz
• Lampada FD 4W G5 4300 K 140 lm
• Flusso luminoso: 26 lm
• Batteria ricaricabile al NiCd 2,4 V 1,3 Ah
• Tempo di ricarica batteria: 24 ore
• Autonomia: 1 ora
• Corpo in materiale autoestinguente
• La lampada non è comandabile tramite regolatore
• Grado di protezione: IP40 (IP20 all’interno di pareti cave)
• Apparecchio di classe II
• Installabile su superfici normalmente infiammabili
• Led verde acceso: batteria in carica e presenza
tensione di rete.
• Led verde spento: assenza tensione di rete.
INSTALLAZIONE.
• Al momento dell’acquisto si consiglia, prima di ali-
mentare l’apparecchio, di scaricare completamente
la batteria collegando tra loro i morsetti 3 e 4.
Nota.
La batteria è fornita con un’etichetta nella quale sono
indicati l’anno e la settimana di produzione (es. 0545
corrisponde alla 45a settimana del 2005).
Apporre sull’etichetta la data di entrata in servizio
della batteria.
La batteria deve essere sostituita quando l’apparec-
chio non assicura più l’autonomia dichiarata.
• Collegare l’apparecchio come indicato in figura 2. Il
collegamento tra i morsetti 3-4 deve essere realizzato
in modo tale che sia il più corto possibile.
Il pulsante NC di test è necessario per simulare la
mancanza di tensione di alimentazione al fine di veri-
ficare il funzionamento dell’apparecchio.
REGOLE D’INSTALLAZIONE.
L’installazione deve essere effettuata da personale
qualificato con l’osservanza delle disposizioni regolanti
l’installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
CONFORMITÀ NORMATIVA.
Direttiva BT. Norme EN 60598-1, EN 60598-2-22, EN
60598-2-2.
Direttiva EMC. Norme EN 61547, EN 61000-3-2, EN
61000-3-3 EN 55015.
Emergency lighting fitting, supply voltage 230 V~
50-60 Hz, rechargeable Ni-Cd battery, provided with
FD 4W G5 fluorescent lamp and mounting frame for
6/7-module flush mounting boxes. To be completed
with 7-module cover plate.
CHARACTERISTICS.
• Supply voltage: 230 V~ ±10% 50-60 Hz
• Lamp FD 4W G5 4300K 140 lm
• Luminous flux: 26 lm
• Rechargeable Ni-Cd battery 2.4 V 1.3 Ah
• Battery charging time: 24 hours
• Operating time: 1 hour
• Body made of self-extinguishing material
• The lamp cannot be controlled with dimmer
• Protection class: IP40 (IP20 in hollow walls).
• Appliance of class II
• Can be installed on normally flammable surfaces
• Green LED on: battery charging and mains power on.
• Green LED off: mains power off.
Appareil d’éclairage de secours autonome 230 V~
50-60 Hz, avec batterie rechargeable Ni-Cd, lampe
fluorescente FD 4W G5 et support pour l’installation
en boîtes d’encastrement 6/7 modules. A compléter
avec plaque 7 modules.
CARACTERISTIQUES.
• Tension d’alimentation: 230 V~ ±10% 50-60 Hz
• Lampe FD 4W G5 4300K 140 lm
• Flux lumineux : 26 lun
• Batterie rechargeable au Ni-Cd 2,4V 1,3 Ah
• Temps de recharge batterie : 24 heures
• Autonomie: 1 heure
• Corps en matériel auto-extinguible
• La lampe n’est pas commandable par variateur
• Degré de protection: IP40 (IP20 à l’intérieur de cloi-
sons creuses).
• Appareil de classe II
• Installable sur surfaces normalement inflammables
•Led verte allumée: batterie en charge et présence
tension de réseau.
• Led verte éteinte: aucune tension de réseau.
INSTALLATION.
• At the time of purchase, before powering the appliance
it is recommended to discharge the battery completely
by connecting terminals 3 and 4 together.
Note.
The battery is supplied with a label stating the year
and week of manufacture (e.g. 0545 corresponds to
the 45th week of 2005).
Write the date when the battery is put into service on
the label.
The battery must be changed when the appliance no
longer assures the declared operating time.
• Connect the appliance as indicated in figure 2. The
connection between terminals 3-4 must be made so
it is as short as possible.
The NC test button is necessary to simulate a power
failure in order to check that the appliance works
properly.
INSTALLATION RULES.
Installation should be carried out by qualified personnel
in compliance with the current regulations regarding the
installation of electrical equipment in the country where
the products are installed.
CONFORMITY TO STANDARDS.
LV directive. Standards EN 60598-1, EN 60598-2-22,
EN 60598-2-2.
EMC directive. Standards EN 61547, EN 61000-3-2,
EN 61000-3-3, EN 55015.
INSTALLATION.
• Au moment de l’achat, il est conseillé, avant d’alimen-
ter l’appareil, de décharger complètement la batterie
en reliant entre elles les bornes 3 et 4.
Note.
La batterie est fournie avec une étiquette qui indique
l’année et la semaine de production (ex. 0545 corres-
pond à la 45° semaine de 2005).
Appliquer sur l’étiquette la date d’entrée en service
de la batterie. La batterie doit être remplacée quand
l’appareil n’assure plus l’autonomie déclarée.
• Relier l’appareil comme indiqué sur la figure 2. La
connexion entre les bornes 3 et 4 doit être réalisée
de manière à ce qu’elle soit la plus courte possible.
Le poussoir NO de test est nécessaire pour simuler
l’absence de tension d’alimentation afin de contrôler
le fonctionnement de l’appareil.
REGLES D’INSTALLATION.
L’installation doit être confiée à des personnel qualifiés
et exécutée conformément aux dispositions qui régis-
sent l’installation du matériel électrique en vigueur dans
le pays concerné.
CONFORMITE AUX NORMES.
Directive BT. Normes EN 60598-1, EN 60598-2-22,
EN 60598-2-2.
Directive EMC. Normes EN 61547, EN 61000-3-2, EN
61000-3-3, EN 55015.
L
N
40
60
20
105°
90°
75°
60°
45°
30°
C180 C270 C0
I [cd / 1000 lm]
C90
30°15°15°0°
90°
75°
60°
45°
105°120° 120°150° 150°
50
30
10
0
70
1 32
20657
V71306
V71306.AU
V71606
Pulsante 1P NC 10A 250V es. 20010
Button 1P NC 10 A 250 V e.g. 20010
Poussoir 1P NC 10 A 250 V ex. 20010

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400247A0 03 1804

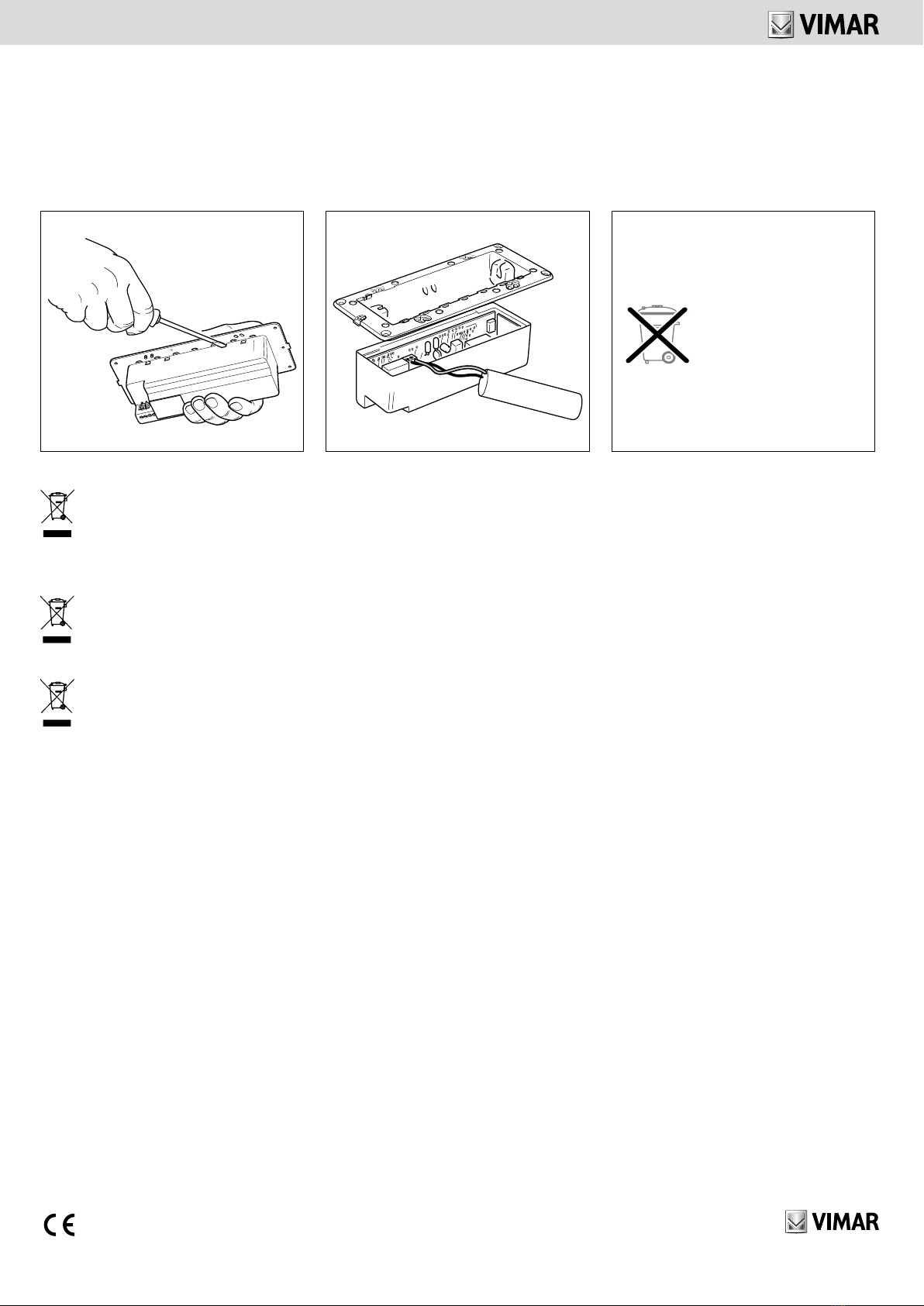

SOSTITUZIONE DELLA BATTERIA - CHANGING THE BATTERY - REMPLACEMENT DE LA BATTERIE.
La sostituzione deve essere effettuata solo da personale competente. L’apparecchio contiene la batteria ricaricabile art. 00911.1; seguire le indicazioni in figura 4, 5 e 6 per
effettuare la sostituzione.
The replacement must only be made by expert personnel. The appliance contains the rechargeable battery art. 00911.1; following the instructions in figure 4, 5 and 6 to make
the replacement.
Le remplacement doit être effectué uniquement par du personnel compétent. L’appareil contient une batterie rechargeable art. 00911.1 ; suivre les indications des figures 4,
5 et 6 pour effectuer le remplacement.
ATTENZIONE:
Smaltire le batterie negli appositi casso-
netti per la raccolta differenziata.
456
WARNING:
Dispose of batteries in the specific dif-
ferentiated collection bins.
ATTENTION :
Eliminer les batteries dans les collec-
teurs spécifiques.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà,
pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare
gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie
di vendita di almeno 400 m2è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per
l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e
favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be included with other general waste at the end of its working life. The user must take the worn
product to a sorted waste center, or return it to the retailer when purchasing a new one. Products for disposal can be consigned free of charge (without any new purchase obligation) to retailers with a
sales area of at least 400 m2, if they measure less than 25 cm. An efficient sorted waste collection for the environmentally friendly disposal of the used device, or its subsequent recycling, helps avoid
the potential negative effects on the environment and people’s health, and encourages the re-use and/or recycling of the construction materials.
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit,
l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement, sans obligation d’achat,
les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m2. La collecte séparée appropriée pour l’envoi successif de l’appareil en fin de
vie au recyclage, au traitement et à l’élimination dans le respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et sur la santé et favorise le réemploi et/ou le recyclage des
matériaux dont l’appareil est composé.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400247A0 03 1804
Eikon
20394

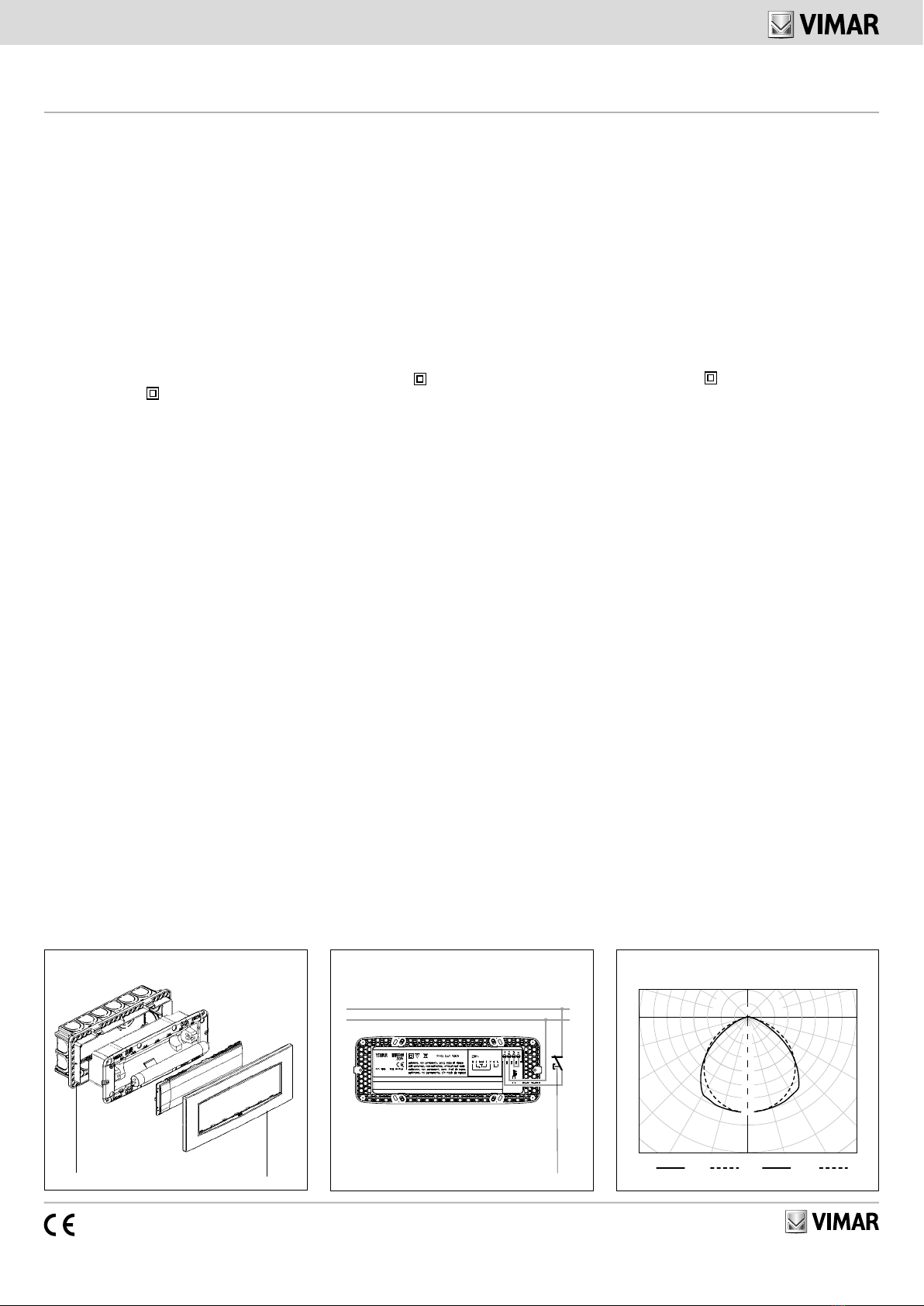

Autonomes Not-Beleuchtungsgerät 230 V~
50-60 Hz, wiederaufladbarer Ni-Cd-Akku, komplett
mit Leuchtstofflampe FD 4W G5 und Rahmen für
die Installation in Unterputzdosen 6/7 Module.
Fertigzustellen mit Abdeckrahmen 7 Module.
EIGENSCHAFTEN.
• Spannungsversorgung: 230 V~ ±10% 50-60 Hz
• Lampe FD 4W G5 4300K 140 lm
• Lichtstrom: 26 lm
• Wiederaufladbarer Ni-Cd-Akku 2,4 V 1,3 Ah
• Ladezeit des Akkus: 24 Stunden
• Betrieb bei Stromausfall: 1 Stunde
• Gehäuse aus selbstlöschendem Material
• Die Lampe kann nicht mittels Dimmer reguliert werden
• Schutzart: IP40 (IP20 in hohlen Wänden).
• Geräteklasse II
• Installation auf normal entflammbaren Oberflächen
• Grüne Led leuchtet: Batterie wird geladen,
Netzspannung vorhanden.
• Grüne Led aus: keine Spannung.
Αυτόνομο φωτιστικό σώμα έκτακτης ανάγκης
230 V~ 50-60 Hz με επαναφορτιζόμενη μπαταρία
Ni-Cd, λαμπτήρα φθορισμού FD 4W G5 και βάση
για εγκατάσταση σε εντοιχιζόμενα κουτιά 6/7
στοιχείων. Συμπληρώνεται με πλάκα 7 στοιχείων.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Τάση τροφοδοσίας: 230 V~ ±10%, 50-60 Hz
• Λαμπτήρας FD 4W G5 4300K 140 lm
• Φωτεινή ροή: 26 lm
• Επαναφορτιζόμενη μπαταρία Ni-Cd 2,4V 1,3 Ah
• Χρόνος φόρτισης μπαταρίας: 24 ώρες
• Αυτονομία: 1 ώρα
• Σώμα από αυτοσβενούμενο υλικό
• Ο λαμπτήρας δεν ελέγχεται μέσω ρυθμιστή
• Βαθμός προστασίας: IP40 (IP20 στο εσωτερικό κοίλων τοίχων).
• Συσκευή κλάσης II
• Δυνατότητα εγκατάστασης σε επιφάνειες κανονικής
ανάφλεξης
• Αναμμένο πράσινο Led: φόρτιση μπαταρίας και τάση στο δίκτυο.
• Πράσινο Led ανάβει: Δεν τάσης.
INSTALLATION.
• Beim Kauf wird empfohlen, die Batterie durch
Verbinden der Klemmen 3 und 4 vollkommen zu
entladen, bevor das Gerät mit Strom versorgt wird.
Hinweis.
Die Batterie wird mit einem Etikett mit der Angabe der
Produktionswoche geliefert (z.B. 0545 entspricht der
45. Woche des Jahres 2005).
Auf dem Etikett das Inbetriebnahmedatum vermerken.
Der Akku muss ausgewechselt werden, wenn die
angegebene Leistungsdauer des Geräts nicht mehr
gewährleistet ist.
• Den Anschluss des Geräts gemäß den Vorgaben
in Abb. 2 ausführen. Die Verbindung zwischen den
Klemmen 3-4 muss so kurz wie möglich sein.
Die NC-Testtaste ist zur Simulation des Stromausfalls
und Funktionskontrolle des Geräts erforderlich.
INSTALLATIONSVORSCHRIFTEN.
Die Installation muss durch Fachpersonal gemäß den
im Anwendungsland des Geräts geltenden Vorschriften
zur Installation elektrischen Materials erfolgen.
NORMKONFORMITÄT.
NS-Richtlinie. Normen EN 60598-1, EN 60598-2-22,
EN 60598-2-2.
EMV-Richtlinie. Normen EN 61547, EN 61000-3-2, EN
61000-3-3, EN 55015.
ΕΓΚΑΤΑΣΤΑΣΗ.
• Μετά την αγορά, συνιστάται να αποφορτίσετε πλήρως την
μπαταρία συνδέοντας μεταξύ τους τους ακροδέκτες 3 και 4
πριν από την τροφοδοσία της συσκευής.
Σημείωση.
Η συσκευή διατίθεται με ετικέτα στην οποία αναγράφονται
το έτος και η εβδομάδα παραγωγής (π.χ. η ένδειξη 0545
αντιστοιχεί στην 45η εβδομάδα του 2005).
Σημειώστε στην ετικέτα την ημερομηνία έναρξης χρήσης
της μπαταρίας. Η μπαταρία πρέπει να αντικαθίσταται όταν
η συσκευή δεν παρέχει πλέον τη δηλωμένη αυτονομία.
• Συνδέστε τη συσκευή όπως φαίνεται στην εικόνα 2. Η
σύνδεση ανάμεσα στους ακροδέκτες 3-4 πρέπει να γίνεται
με τέτοιο τρόπο, ώστε η απόσταση να είναι όσο το δυνατό
μικρότερη.
Tο κουμπί δοκιμής NC είναι αναγκαίο για να προσομοιώνει
τη διακοπή της τάσης τροφοδοσίας ώστε να ελέγχετε τη
λειτουργία της συσκευής.
ΚΑΝΟΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδι-
κευμένο προσωπικό σύμφωνα με τους κανονισμούς που
διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού
και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα.
ΚΑΝΟΝΙΣΜΟΊ ΑΝΑΦΟΡΆΣ.
Οδηγία ΧΤ. Πρότυπα EN 60598-1, EN 60598-2-22, EN
60598-2-2.
Οδηγία EMC. Πρότυπα EN 61547, EN 61000-3-2, EN 61000-
3-3, EN 55015.
L
N
40
60
20
105°
90°
75°
60°
45°
30°
C180 C270 C0
I [cd / 1000 lm]
C90
30°15°15°0°
90°
75°
60°
45°
105°120° 120°150° 150°
50
30
10
0
70
1 32
20657
V71306
V71306.AU
V71606
Pulsador 1P NC 10 A 250 V ej. 20010
Taste 1P NC 10 A 250 V z.B.: 20010
Κουμπί 1P NC 10A 250V π.χ. 20010
Artefactode iluminación de emergencia autónomo
230 V~ 50-60 Hz, batería recargable Ni-Cd, con
lámpara fluorescente FD 4W G5 y soporte para
instalación en cajas de empotrar 6/7 módulos. De
completar con placa 7 módulos.
CARACTERÍSTICAS.
• Tensión de alimentación: 230 V~ ±10% 50-60 Hz
• Lámpara FD 4W G5 4300K 140 lm
• Flujo luminoso: 26 lm
• Batería recargable de Ni-Cd 2,4V 1,3 Ah
• Tiempo de recarga de la batería: 24 horas
• Autonomía: 1 hora
• Cuerpo en material autoextinguible
• La lámpara no tiene mando con variador
• Grado de protección: IP40 (IP20 en el interior de
paredes huecas).
• Aparato de clase II
• Instalable en superficies normalmente inflamables
• Led verde encendido: batería recargándose y pre-
sencia de tensión de red.
• Led verde apagado: absencia de tensión de red.
INSTALACIÓN.
• Tras comprar el aparato, antes de enchufarlo, se
aconseja descargar por completo la batería conec-
tando entre sí los bornes 3 y 4.
Nota.
La batería se suministra con una etiqueta que indica
el año y la semana de producción (ej. 0545 corres-
ponde a la 45a semana de 2005).
Escribir en la etiqueta la fecha de puesta en servicio
de la batería. Sustituir la batería cuando el aparato
deje de asegurar la autonomía.
• Conectar el aparato de la manera ilustrada en la
figura 2. La conexión entre los bornes 3-4 ha de ser
lo más corta posible.
El pulsador NC de test es necesario para simular la
falta de tensión de alimentación y verificar el funcio-
namiento del aparato.
NORMAS DE INSTALACIÓN.
La instalación debe ser realizada por personal cualifi-
cado cumpliendo con las disposiciones en vigor que
regulan el montaje del material eléctrico en el país
donde se instalen los productos.
CONFORMIDAD A LAS NORMAS.
Directiva BT. Normas EN 60598-1, EN 60598-2-22,
EN 60598-2-2.
Directiva EMC. Normas EN 61547, EN 61000-3-2, EN
61000-3-3, EN 55015.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400247A0 03 1804
ACHTUNG:
Die Akkus umweltgerecht bei zugelas-
senen Sammelstellen entsorgen.
456
ΠΡΟΣΟΧΗ:
Οι μπαταρίες πρέπει να απορρίπτονται στους
ειδικούς κάδους διαφοροποιημένης συλλογής.
SUSTITUCIÓN DE LA BATERÍA - AUSWECHSELN DES AKKUS - ΑΝΤΙΚΑΤΆΣΤΑΣΗ ΜΠΑΤΑΡΊΑΣ.
Toda sustitución tiene que ser efectuada solo por personal cualificado. El aparato lleva la batería recargable art. 00911.1; para sustituirla, seguir las instrucciones de las figuras
4, 5 y 6.
Die Batterie darf nur von Fachpersonal ausgewechselt werden. Das Gerät enthält die wiederaufladbare Batterie Art. 00911.1; beim Wechsel der Batterie sind die Anleitungen
von Abbildung 4, 5 und 6 zu befolgen.
Η αντικατάσταση πρέπει να πραγματοποιείται μόνο από εξειδικευμένο προσωπικό. Η συσκευή περιλαμβάνει την επαναφορτιζόμενη μπαταρία με αρ. προϊόντος 00911.1. Ακολουθήστε τις οδηγίες
στην εικόνα 4, 5 και 6 για την αντικατάσταση.
RAEE - Información para los usuarios
El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al final de su vida útil, se debe recoger separado de los demás residuos. Al final del uso, el usuario
deberá encargarse de llevar el producto a un centro de recogida selectiva adecuado o devolvérselo al vendedor con ocasión de la compra de un nuevo producto. En las tiendas con una superficie de venta
de al menos 400 m2, es posible entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida selectiva adecuada para
proceder posteriormente al reciclaje, al tratamiento y a la eliminación del aparato de manera compatible con el medio ambiente contribuye a evitar posibles efectos negativos en el medio ambiente y en la
salud y favorece la reutilización y/o el reciclaje de los materiales de los que se compone el aparato.
Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu entsor-
gen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Händler bei Ankauf eines neuen
Produkts zu übergeben. Bei Händlern mit einer Verkaufsfläche von mindestens 400 m2können zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben
werden. Die angemessene Mülltrennung für das dem Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu bei, mögliche negative Auswirkungen auf die
Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerat besteht.
ΑΗΗΕ - Ενημέρωση των χρηστών
Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του
πρέπει να συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο
διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον
400 m2 μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής
διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην
αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και προωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.
ATENCIÓN:
Deseche las baterías en un contenedor
específico para la recogida selectiva.
