Vision Aqua Verdanium Home User manual

Gebrauchsanleitung
Verdanium Home
VISION AQUA
®
Technology
VISION AQUA Technology GmbH
Dorfstr. 20
85298 Scheyern/Vieth
www.vision-aqua.ch
[email protected] 4 260645 520059
DeutschEnglisch

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.20202 3Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
Zielgruppe
Die Betriebsanleitung ist für Fachkräfte ausgelegt. Es werden besondere Anforderungen

umgehen. Als Personen kommen z.B. Gas- Wasserinstallateure in Frage, die entspre-
chend geschult sind.
Gültigkeit der Betriebsanleitung
Gerätemodell: Verdanium Home
Software Version: V.1.1
Vorgängerversion der Betriebsanleitung
Ver. 1.1.3
Bezugsmöglichkeiten für Betriebsanleitungen
Alle Betriebsanleitungen können kostenlos im Internet heruntergeladen werden:
https://vision-aqua.de
Copyright ©
VISION AQUA® Technology GmbH
Dorfstr. 20
85298 Scheyern / Vieth
Germany
Kontakt
Tel.: [phone]
E-Mail: k[email protected]
Änderungen und Irrtümer vorbehalten
Darstellungskonventionen
Sicherheits- und Handhabungshinweise werden in dieser Bedienungsanleitung durch be-
sondere Kennzeichnungen hervorgehoben:
Warnung!
-
den kann, wenn die entsprechenden Hinweise nicht eingehalten werden.
Gibt Hinweise zur Vermeidung der Gefährdung
Inhaltsverzeichnis
1. Grundinformationen 4
1.1. Gerätegebrauch 4
1.2. Erklärung des Herstellers 4
2. Sicherheitshinweise 5
2.1. Technische Sicherheit 5
3. Installation der Verdanium Home 5
3.1. Optionale Anschlussmöglichkeiten 6
3.2 Anschlüsse 7
3.2.1 Hydro-Stopper 7
3.2.2 Entnahmehahn 8
3.2.3  10
3.2.4 Anschluss Vorratsbehälter für Geschirrspüler
und/oder Waschmaschine 11
3.2.5 Schnellkupplungen 12
3.2.6 Elektroanschluss 13
3.2.7 Beispielinstallation 14
3.2.8 Beispielinstallation mit Zusatzanschluss für
Wasch- und Spülmaschine 15
4. Bedienungselemente 16
4.1 Steuerungstasten 16
4.2 Display 16
4.3 Schnittstelle 16
5. Erste Inbetriebnahme 17
5.1 Die Inbetriebnahme 17
5.2 Trinkwasserentnahme 18
6. Störungshilfen 18
7. Filterwechsel 20
7.1 Inbetriebnahme nach dem Filterwechsel 23
8. Lieferumfang 24
8.1 Standardlieferumfang 24
8.2 Optionales Zubehör 24
9. Technische Daten 26
10. Reklamation und Garantie 26
10.1 Garantie 26
10.1.2 Bedingungen 26
10.1.3 Filterwechsel 27
10.1.4 Anwendungsbereiche 27
11. Wartungstabelle 27
12. Notizen 29
Dieses Gerät wurde gemäß der Europäischen Richtlinie 2002/96/EG sowie dem deutschen Gesetz über ver-
brauchte elektrische und elektronische Geräte mit dem Symbol eines durchgestrichenen Abfallcontainers
gekennzeichnet. Eine solche Kennzeichnung informiert darüber, dass dieses Gerät nach dem Ablauf des Nut-
zungszeitraumes nicht zusammen mit anderen Hausabfällen gelagert werden darf.
-
nische Geräte abzugeben. Die die Sammlung durchführenden Einheiten, darunter lokale Sammelpunkte,
Geschäfte und gemeindeeigene Einheiten, bilden ein entsprechendes System, welches die Abgabe dieses
Gerätes ermöglicht. Die richtige Vorgehensweise mit Elektro- und Elektronikschrott trägt zur Verhinderung
schädlicher Folgen für die menschliche Gesundheit und die natürliche Umwelt bei, die aus der Anwesenheit

WEEE Reg. Nr.: DE 20879980

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.20204 5Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
1. Grundinformationen
Sehr geehrter Kunde,
von heute an wird für Sie das Erzeugen von Reinstwasser einfacher denn je. Die Verdanium Home von
Vision Aqua Technology ist sensationell einfach in der Bedienung und sehr komfortabel in der Wartung.
Bevor die Verdanium Home das Herstellerwerk verlassen hat, wurde dieser vor dem Verpacken gründlich
auf Sicherheit und Funktionalitäten an Prüfständen überprüft. Mögliche Feuchte oder Wasserreste im
Gerät können auf diese Kontrolle verweisen. Bevor die Verdanium Home in Betrieb genommen wird, lesen
Sie bitte die Betriebsanleitung aufmerksam und vollständig durch.
Befolgen Sie die darinstehenden Hinweise, vermeiden Sie verschiedene Bedienfehler.
Diese Betriebsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der Hand ist. Zur Ver-
meidung möglicher Schäden befolgen Sie die in der Betriebsanleitung stehenden Hinweise genau.
Hinweis!
Die Verdanium Home ist nur für den Gebrauch im Haushalt bestimmt und dient nur zum
Filtern von Leitungswasser.
Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Gerätefunktion
nicht beeinträchtigen.
1.1. Gerätegebrauch
• Die Verdanium Home nur dann bedienen, wenn Sie den Inhalt dieser Betriebsanleitung zur
Kenntnis genommen haben.
• Die Verdanium Home nie im Freien oder in Räumen benutzen, wo negative Temperaturen
auftreten können.
• Kinder und Personen, die mit dem Inhalt dieser Betriebsanleitung nicht vertraut worden
sind, sollten das Gerät nicht benutzen.
Hinweis!
Eine Temperatur unter 1°C kann eine Beschädigung der Verdanium Home verursachen!
Die Verdanium Home darf nicht unter dem Gefrierpunkt gelagert werden.
1.2. Erklärung des Herstellers
Der Hersteller erklärt hiermit, dass das Gerät die grundlegenden Anforderungen erfüllt, die in den nach-
folgend genannten Europäischen Richtlinien angeführt werden:
• Niederspannungsrichtlinie – 2014/35/EG,
• Richtlinie über Elektromagnetische Verträglichkeit – 2014/30/EG,
und dass das Gerät deshalb mit dem CE-Zeichen gekennzeichnet und für das Gerät eine Übereinstim-
mungserklärung ausgestellt wurde.
2. Sicherheitshinweise
2.1. Technische Sicherheit
• Kontrollieren Sie die Verdanium Home vor der Aufstellung auf äußere und sichtbare Schäden.
Eine beschädigte Verdanium Home darf nicht aufgestellt und in Betrieb genommen werden.
• Vor dem Anschließen der Verdanium Home, beachten Sie bitte die Anschlussdaten (Absicherung,
Spannung und Frequenz) auf dem Typenschild. Die Anschlussdaten müssen mit dem Elektronetz
identisch sein. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.
• Die elektrische Sicherheit der Verdanium Home ist nur dann gewährleistet, wenn diese an ein
vorschriftsmäßig installiertes Schutzleitersystem angeschlossen ist.
Bedienfeld

Transport
Vor dem Transport muss die Verdanium Home zuerst entleert werden. Verwenden Sie hierzu das Ent-
leerungsprogramm. Vor dem Beginn der Demontage muss die Verdanium Home vom elektrischen Netz
getrennt werden.
Leistungsschild
-
häuses.
Bedienung
Die Reinigung und Wartung der Verdanium Home dürfen von Kindern nicht erfolgen, es sei denn, dass sie
das 8. Lebensjahr vollendet haben und von einer zuständigen Person beaufsichtigt wurden.
Dieses Gerät darf nicht von Personen (einschließlich Kindern) bedient werden, die unter geistigen oder
körperlichen Behinderungen leiden oder die nicht über ausreichende Erfahrungen in der Bedienung sol-
cher Geräte verfügen. Eine Ausnahme kann gemacht werden, wenn solche Personen unter Aufsicht eines
Verantwortlichen mit dem Gerät arbeiten und/oder gründlich in die Bedienung eingewiesen wurden.
Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen.
Rücknahme aus dem Betrieb
Bei der Verschrottung müssen die örtlichen Vorschriften für die Entfernung von Abfällen und Müll befolgt
werden.
3. Installation der Verdanium Home
Für die Installation der Verdanium Home werden folgende Anschlüsse vorausgesetzt:
• 1 x SchuKo Steckdose 230V AC
• 1 x Kaltwasseranschluss 3/4“ Außengewinde (Waschmaschinenanschluss)
• 1 x Abwasseranschluss z.B. als Siphon

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.20206 7Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
Die Wasserentnahme erfolgt über den 3-Wege Entnahmehahn (Abb. 1) oder den 1-Weg Entnahmehahn
(Abb. 2).
Abb. 1 – Installation mit 3-Wege Entnahmehahn Abb. 2 – Installation mit 1-Weg Entnahmehahn
3.1. Optionale Anschlussmöglichkeiten
Abb. 3 – Installation mit 1-Weg Entnahmehahn und Waschmaschine

Beachten Sie bitte, dass
• die Verdanium Home lotrecht und standsicher aufgestellt ist.
• die Verdanium Home nicht auf weichen Fußbodenbelägen steht.
• die Verdanium Home möglichst in einer Ecke des Unterschrankes aufgestellt ist. Dort ist die
Stabilität des Schrankbodens am größten.
Um einen einwandfreien Betrieb der Verdanium Home zu gewährleisten, muss die Verdanium Home lot-
recht und gleichmäßig auf allen Füßen stehen.
3.2 Anschlüsse
3.2.1 Hydro-Stopper
Für die Installation des Hydro-Stoppers gehen Sie wie folgt vor:
Setzen Sie eine AA LR 6 Alkaline Batterie in den Hydro-Stopper ein und schrauben Sie diesen mit dem Dich-
tungssieb an das Eckventil vom Kaltwasseranschluss. Schrauben Sie dann den Anschlussadapter 3/4“ auf
3/8“ Rohr an den Hydro-Stopper.
Die Detektoren vom Hydro-Stopper platzieren Sie bitte am tiefsten Punkt in Ihrem Einbauschrank.
Hinweis!
Wechseln Sie die Batterie nach jedem Filterwechsel oder einmal im Jahr.
Eckventil
Dichtungssieb vom
Hydro-Stopper
Hydro-Stopper
Art.Nr.: 1000016

Art.-Nr.: PE-12-EI-0500F-B
zur Verdanium Home Eingang
Anschlussadapter 3/4“ auf 3/8“ Rohr
Art.-Nr.: NC2249

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.20208 9Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
Anschluss von Verdanium Home und Wasch-/Spülmaschine an Hydro-Stopper
Hinweis!
Sowohl der Anschluss am Eckventil als auch an der Verdanium Home wird unter vollem
Leitungsdruck stehen und sollte besonders sorgfältig hergestellt werden. Prüfen Sie des-

3.2.2 Entnahmehahn
Vor der Installation des Entnahmehahns bestimmen Sie dessen Montagestelle.
 
die Drehbewegung der vorhandenen Armatur.
• Messen Sie die Stärke der Tischplatte (max. 40 mm).
• Berücksichtigen Sie die Montage und Anschlussmöglichkeit unter der Spüle.

mm. Beginnen Sie mit dem kleinsten Bohrdurchmesser und niedriger Drehzahl, steigern Sie diese langsam.

(Marmor, Granit etc.) beachten Sie bitte die einschlägigen Bohrvorschriften.
Bei der Installation des Entnahmehahnes nehmen Sie die Abbildung zur Hilfe und gehen wie folgt vor:
• Stecken Sie die mitgelieferten Teile in der richtigen Reihenfolge auf das Gewinderohr.
• Richten Sie den Entnahmehahn aus.
• Befestigen Sie den Entnahmehahn, indem Sie die Überwurfmutter festziehen.
Hinweis!
Sowohl der Anschluss am Entnahmehahn als auch an der Verdanium Home werden unter
vollem Leitungsdruck stehen und sollen besonders sorgfältig hergestellt werden. Prüfen

auf Dichtheit.
zur Verdanium
Home 
Art.-Nr.: PE-08-BI-0500F-N
Anschlussadapter 1/4“
Überwurfmutter

Hahnsockel
Arbeitsplatte
Auslauf
Hydro-Stopper
Art.Nr.: 1000016
Eckventil
Dichtungssieb vom
Hydro-Stopper
zur Verdanium
Home
Separater
Anschluss
zur Wasch-/
Spülmaschine

Art.-Nr.: PE-12-EI-0500F-B
Anschlussadapter 3/4“ auf 3/8“ Rohr
Art.-Nr.: NC2249
Y-Verbinder 3 x 3/8“
Art.-Nr.: PP2312W
Anschlussset 3/8“ Rohr
AD auf 3/4“ AD Gewinde
Art.-Nr.: 1000115

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202010 11Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
3.2.3 Abuss
-

-
hahn die Anschlussstelle am Verdanium Home und am Siphon auf Dichtheit.
Nehmen Sie die Abbildung zur Hilfe und gehen wie folgt vor:
• Bohren Sie mit einem 7 mm Bohrer ein Loch (oberhalb des Geruchsverschlusses).
 
• Befestigen Sie die Schelle. Ziehen Sie beide Schrauben gleichmäßig handfest an.
 
Hinweis!
Wenden Sie beim Festziehen der Schelle keine Gewalt an und verlegen Sie den Ablauf-
-
ren (Druckminderer, Rückschlagventile u. ä.) installiert werden.
Hinweis!

3.2.4 Anschluss Vorratsbehälter für Geschirrspüler und/oder
Waschmaschine (Optional)
Für den Anschluss einer Wasch-/ bzw. Spülmaschine an das Reinstwasser wird ein separat erhältlicher
Anschlussadapter benötigt. Der Betrieb von mehreren Wasserverbrauchern erfordert weitere Adapter
sowie mehrere Vorratstanks bzw. einen größeren Vorratstank.
Bestimmen Sie den Standort des Vorratsbehälters bevor Sie mit dessen Installation beginnen. Der Behäl-
ter sollte einen festen Standort und ausreichend Platz haben.
Die einwandfreie Funktionsweise ist nur dann gewährleistet, wenn der Behälter stehend (unter der Spüle)
installiert wird. Der Absperrhahn des Vorratsbehälters sollte gut beobachtbar und bedienbar sein.

ausgerichtet ist.
Bei der Installation des Vorratsbehälters gehen Sie wie folgt vor:
 
(falls nicht vorhanden).
• Befestigen Sie den Absperrhahn am Vorratsbehälter.
 
• Nutzen Sie den Anschlussadapter für den Betrieb einer Wasch- bzw. Spülmaschine.
Abussschelle Draufsicht
Schaumgummidichtung

installiert (Draufsicht).
Ausgang Verdanium Home
Reinstwasser
Ausgang Verdanium Home
Abwasser
 Vorratsbehälter Entnahmehahn
Loch Ø 7 mm

Rohr AD
Art.-Nr.: 1000034

Art.-Nr.: PE-08-BI-0500F-N

Art.-Nr.: PE-08-BI-0500F-N
Y-Verbinder - 3 x 1/4“ Rohr
AD Two-way Divider
Art.-Nr.: PI2308S
Y-Verbinder - 3 x 1/4“ Rohr
AD Two-way Divider
Art.-Nr.: PI2308S
Absperrhahn, Absperr-
Ventil - 1/4“ Rohr AD
Art.-Nr.: PPSV040808W
Rückschlag-Ventil -
1/4“ Rohr AD
Art.-Nr.: 14SCV
Einsteck-Winkel-Verbinder -
Stem Elbow - 1/4“ Stutzen
auf 1/4“ Rohr AD
Art.-Nr.: CI220808W
T-Verbinder 2 x 1/4“ Rohr
AD auf 1/4“ Stutzen -
Stem Tee
Art.-Nr.: CI530808W

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202012 13Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
Hinweis!
Beim Festziehen keine Gewalt anwenden! Auf dem Schlauch zum Vorratsbehälter oder dem
Verbraucher dürfen keine zusätzlichen Armaturen (Druckminderer, Rückschlagventile u. ä.)
installiert werden!
3.2.5 Schnellkupplungen
Die verbauten John Guest-Schnellkupplungen und -verbinder gewähren eine dauerhafte, sichere und
dichte Verbindung zwischen Rohr und Verbindungselement. Durch verschiedene Übergangsmöglichkeiten
können bestehende Rohrsysteme problemlos verändert bzw. erneuert werden.
Der John Guest Verbinder besteht aus dem Verbinderkörper, Halteelementen mit Edelstahlzähnen sowie
NBR-O-Ringen zur Abdichtung. Der Verbinder kann ohne den Gebrauch von Werkzeugen sowohl montiert
als auch demontiert werden. Die Verbindung hält, bevor sie abdichtet!
Herstellung der Verbindung
Rohr rechtwinklig und gratfrei abschneiden. Sicherstellen, dass das Rohr keine scharfen Kanten, Längs-
riefen oder sonstige Beschädigungen aufweist. Das Rohr bis zum Anschlag einstecken. Das Halteelement

Kontrolle der Verbindung durch Gegenziehen
Überprüfen Sie, ob das Rohr sicher eingesteckt ist. Dies ist durch Gegenziehen leicht möglich.
Lösen der Verbindung
Überprüfen Sie, ob die Verdanium Home drucklos ist. Anschließend kann das Rohr durch Zurückdrücken
des Halteelementes gelöst bzw. entfernt werden.
3.2.6 Elektroanschluss
Die Verdanium Home ist mit einer Kaltgerätebuchse versehen, die eine integrierte Sicherung und einen
Netzschalter beinhaltet.
Zum Lieferumfang gehört ein Kaltgerätekabel mit einer Länge von ca. 1,8 m.
Die Zugänglichkeit des Netzsteckers muss immer gewährleistet sein, um die Verdanium Home von der
Netzversorgung trennen zu können.
Der Anschluss darf nur an eine nach VEM 0100 ausgeführte Elektroanlage erfolgen.
Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft.
Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.
• Verbinden Sie die Verdanium Home mit dem mitgelieferten Kaltgerätekabel und anschließend
mit der Elektroinstallation.
• Wird der Netzschalter eingeschaltet ( I ), wird die Verdanium Home aktiviert und wartet auf die
erste Inbetriebnahme.
Absperrhahn - 3/8“ Rohr
AD auf 1/4“ Gewinde
NPTF USA
Art.-Nr.: PPSV501222W
Gerader Reduzier-Verbinder -
3/8“ Rohr AD auf 1/4“ Rohr AD
Art.-Nr.: PP201208W
T-Verbinder - 3/8“
3/8“ 1/4“ Rohr AD
Art.-Nr.: PP30121208W
Einsteck-Reduzier- Verbinder
15mm Stutzen auf 3/8“ Rohr AD
Art.-Nr.: NC2164
Einschraub-Verbinder
(Parallelgewinde) 15mm Rohr AD
auf 3/4“ AD Gewinde
Art.-Nr.: PM011516E

Art.-Nr.: PE-12-EI-0500F-B
Vorratstank - Behälter
für Verdanium Home
Wasch-/
Spülmaschine
Halteelement
Edelstahlzähne
O-Ring

Art.-Nr.: PE-08-BI-0500F-N
Halteelement
zurückdrücken
Halteelement
zurückdrücken
Rohr entfernen

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202014 15Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
3.2.7 Beispielinstallation 3.2.8 Beispielinstallation mit Zusatzanschluss für Wasch- und
Spülmaschine
Die maximale Leitungslänge bei
einem 1/4“-Schlauch beträgt 6 m.
Die maximale Leitungslänge bei
einem 3/8“-Schlauch beträgt 8 m. Die maximale Leitungslänge bei
einem 1/4“-Schlauch beträgt 6 m.
Die maximale Leitungslänge bei
einem 3/8“-Schlauch beträgt 8 m.
Entnahmehahn Entnahmehahn
1/4“-Schlauch
Reinstwasser
1/4“-Schlauch
Reinstwasser
Anschluss für Spül-/
bzw. Waschmashine
Vorratstank - Behälter
für Verdanium Home
Vorratstank-Anschlussset
1/4“-Schlauch
Abwasser
1/4“-Schlauch
Abwasser
Hydro-Stopper am
Eckventil montiert
Hydro-Stopper am
Eckventil montiert
Eckventil
Kaltwasseranschluss
Eckventil
Kaltwasser-
anschluss
3/8“-Schlauch
Wasserzufuhr
3/8“-Schlauch
Wasserzufuhr
Verdanium Home
Verdanium Home

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202016 17Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
4. Bedienungselemente
4.1 Steuerungstasten
Die Verdanium Home wird mithilfe des Tastenfeldes gesteuert. Hierzu stehen Ihnen folgende Funktionen
zur Verfügung:
- System in Betrieb nehmen
- System deaktivieren
- Informationen über die Betriebszeit abrufen
- Filterwechselintervall zurücksetzen
4.2 Display
Das Display zeigt verschiedene Funktionen und Betriebszustände der Verdanium Home an:
- Status des Systems
- Informationen zum Filterwechsel
- Spülzeiten
- Betriebszeiten
- Fehlermeldungen
4.3 Schnittstelle
Über diese Schnittstelle kann die Software der Verdanium Home aktualisiert werden.
Beachten Sie bitte, dass diese Schnittstelle nur für den autorisierten Kundenservice oder Installateurbe-
trieb zugänglich ist.

5. Erste Inbetriebnahme
5.1 Die Inbetriebnahme
Nach der Installation muss die Verdanium Home in Betrieb genommen werden. Hierzu wählen Sie im Be-
triebsartenmenü das IB-Programm (Inbetriebnahmeprogramm) aus.
Navigieren Sie mit der ( + )- oder ( – )-Taste, um die Betriebsart zu aktivieren,
drücken Sie die OK-Taste.
Diese Betriebsart (IB-Programm) setzt immer voraus, dass die Verdanium Home korrekt angeschlossen ist.


Bei der Spülung der Membranen wird das Desinfektionsmittel aus der Membran entfernt und in das Ab-
wasser geleitet.

-
tisch in die Permeatproduktion. Lassen Sie die Verdanium Home anschließend für 7 - 10 Minuten arbeiten,
damit evtl. Verbleibende Desinfektionsreste ausgespült werden.
Anschließend können Sie die Verdanium Home verwenden.
BETRIEBSART
mit “+“ / “-“ Taste
auswählen
IB-PROGRAMM
ESC ← → OK
PERMEATPRODUKTION
Gerät in Betrieb
ESC ←
Filter spülen
ESC ← 030%
Permeat spülen
ESC ← 060%
Membran spülen
ESC ← 090%
Taste
Automatisch
Automatisch

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202018 19Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020

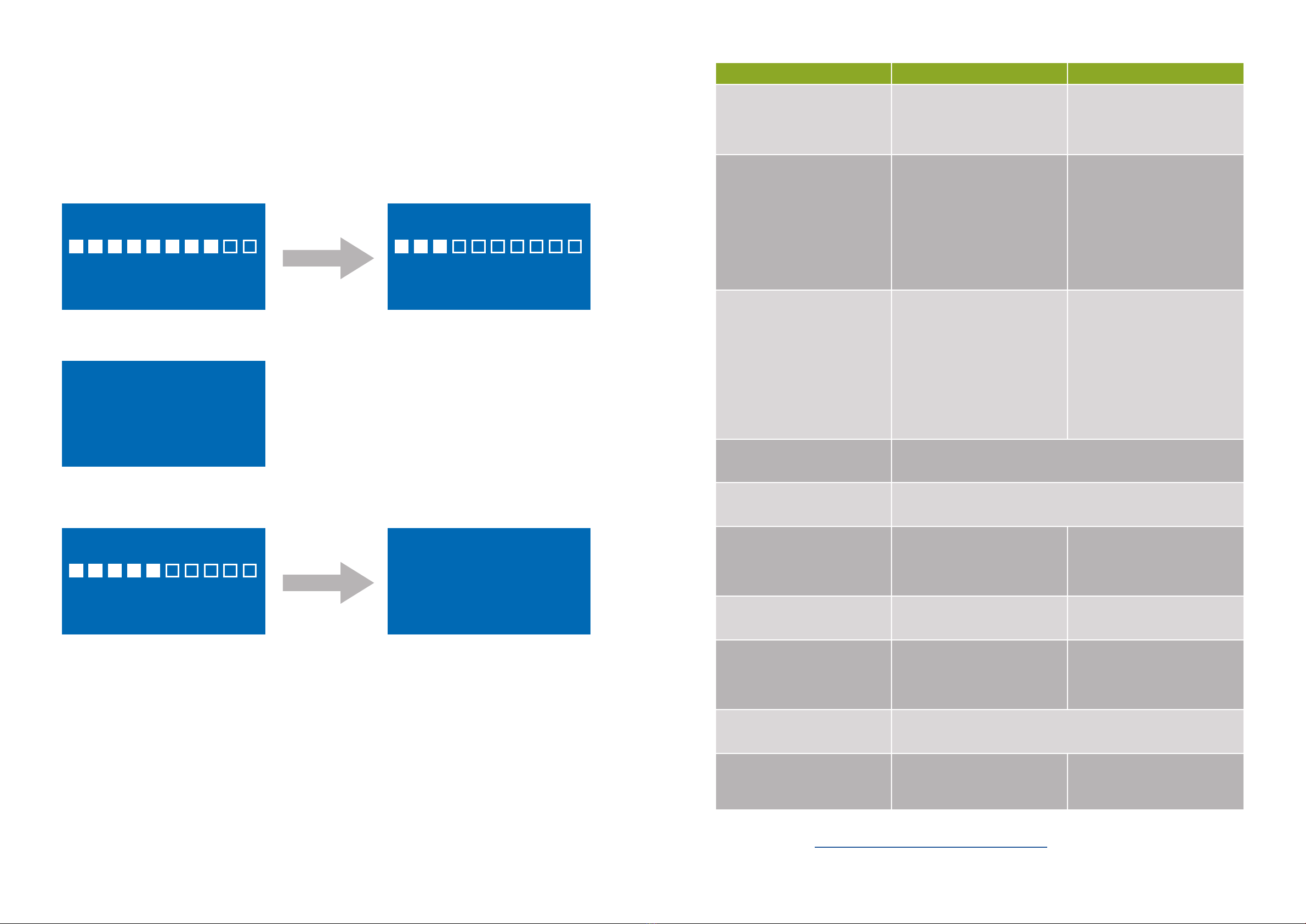

5.2 Trinkwasserentnahme


Trinkwasser erst nach ca. 15 - 30 Sekunden. In dieser Zeit bereitet sich die Verdanium Home auf die Was-
serproduktion vor.
Auf dem Display erscheinen folgende Meldungen:
Nach dem Spülprozess geht die Verdanium Home in die Trinkwasserproduktion über. Das Display zeigt
folgende Meldung an:
Um die Trinkwasserproduktion zu beenden, schließen Sie den Entnahmehahn.
Ist die Wasserproduktion beendet, bereitet die Verdanium Home den Standby- Modus vor. Auf dem Dis-
play erscheint folgende Meldung:

6. Störungshilfen
Die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, können Sie selbst be-
heben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

und zu beseitigen.
Problem Ursache Lösung
Das Display bleibt dunkel. Die Verdanium Home hat keinen
Strom.
Prüfen Sie, ob
- der Netzstecker eingesteckt ist,
- der Netzschalter auf (I) steht,
- die Sicherung in Ordnung ist,
- die Steckdose Spannung hat.
Das Display zeigt die Meldung
„Wassermangel“.
Die Wasserzufuhr ist ungenü-
gend. Die Verdanium Home be-
kommt zu wenig Wasser.
Prüfen Sie, ob
- der Wasseranschluss (Eckventil)


kPa (1,5 bar) erreicht wird,
- der Wasserzulaufschlauch 3/8“
nicht geknickt ist,
- der Filter zu ist.

sind.
Es kommt kein Wasser aus dem
Entnahmehahn.
Die Wasserzufuhr ist unterbro-
chen.
Die Verdanium Home bekommt
zu wenig Wasser.
Der Schlauch zum Entnahmehahn
ist geknickt.
Prüfen Sie, ob
- der Wasseranschluss (Eckventil)


kPa (1,5 bar) erreicht wird,
- der Wasserzulaufschlauch 1/4“
zum Entnahmehahn nicht ge-
knickt ist,
- der Netzstecker eingesteckt ist,
- der Netzschalter auf (I) steht,
- die Sicherung in Ordnung ist.
Auftreten von ungewöhnlichen
Pumpgeräuschen.
Kein Fehler! Schlürfende Geräusche am Anfang und am Ende des
Pumpvorganges sind normal. (Zum Entlüften der Verdanium Home
kann diese auf die Seite gelegt bzw. leicht angehoben werden)
Das abgefüllte Wasser aus der
Verdanium Home ist milchig.

der Umkehrosmose entstehen können. Dies ist auch ein Zeichen für
extrem gute Filtration!
Das abgefüllte Wasser aus der
Verdanium Home beinhaltet nach
der Inbetriebnahme Schwebeteil-
chen.
Nach der Inbetriebnahme wurden
die empfohlenen 7 - 10 Minuten
für das Ablaufen des Permeats
über den Entnahmehahn nicht
eingehalten.

der Verdanium Home und lassen
Sie das Wasser ca. 7 - 10 Minuten

Abwasser läuft ohne Unterbre-

Kontrollieren Sie die Wasserver-
braucher, die an die Verdanium
Home angeschlossen sind.
Schließen Sie die Wasserzufuhr.
Kontaktieren Sie Ihren Fachhänd-
ler*
Es kommt sehr wenig Wasser aus
dem Entnahmehahn.
- Ein anderer Wasserverbraucher
entnimmt zur selben Zeit Wasser
aus der Verdanium Home.
- Die RO-Membranen können ver-
stopft sein.
Bei verstopfter Membrane kon-
taktieren Sie Ihren Fachhändler.

nachdem der Entnahmehahn ge-
schlossen ist.
Kein Fehler! Die Verdanium Home spült nach, um bei der nächsten
Entnahme wieder optimales Trinkwasser herstellen zu können.
Die Verdanium Home arbeitet
ohne Unterbrechung, obwohl alle
Wasserverbraucher kein Wasser
entnehmen.
Einer der Druckgeber im System
könnte beschädigt sein.
Netzkabel ziehen. Schließen Sie
den Wasserhahn. Kontaktieren
Sie Ihren Fachhändler.
*Fachhändlersuche: https://www.visionaqua.de/fachhaendlersuche
PERMEATPRODUKTION
Membran spülen
ESC ← 080%
PERMEATPRODUKTION
Nachspülen
ESC ← 050%
PERMEATPRODUKTION
Permeat spülen
ESC ← 030%
Automatisch
PERMEATPRODUKTION
Gerät bereit
ESC ←
PERMEATPRODUKTION
Gerät in
Betrieb
ESC ←
Automatisch

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202020 21Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
7. Filterwechsel

notwendig, die Filtereinheiten regelmäßig zu wechseln.
Dies ist auch eine der Garantiebedingungen. Beachten Sie deshalb bitte die Zeiträume für den Filterwech-

vor:
Sobald die Meldung „Achtung Wartung! Bitte alle Filtereinheiten austauschen!“ erscheint, ist eine Wartung
durchzuführen.
Beenden Sie die Betriebsart „Permeatproduktion“ mit der ESC-
Taste.
Wählen Sie im Menü die Betriebsart „Vorbereitung Wartung“
und bestätigen Sie mit der OK-Taste.
Folgen Sie den Anweisungen auf dem Display.

Sie den Entnahmehahn. Bestätigen Sie mit der OK-Taste.
-
schlauch abgebaut. Warten Sie nun bitte so lange, bis auf dem
Display die nächste Meldung erscheint.
Trennen Sie jetzt den Zulaufschlauch vom Eckventil und drü-
cken anschließend die OK-Taste zur Bestätigung.
Im nächsten Schritt trennen Sie das Gerät von der Stromversorgung. Hierzu schalten Sie es aus und ziehen
den Netzstecker des Geräts.
Jetzt sollten Sie alle Schlauchverbindungen vom und zum Gerät trennen. Zum Lösen der Schlauchverbin-
dungen drücken Sie den Schlauch in die Schnellkupplung, halten den Kupplungsring fest und ziehen den
Schlauch wieder heraus.

und ohne zusätzliches Werkzeug durchführen. Nehmen Sie die erste PP Filtereinheit nach vorne aus dem
Verdanium Home hinaus und drehen Sie Filterkartuschen gegen den Uhrzeigersinn um 90° aus den Filter-
kopf heraus.
Um das Filterwechselintervall zurückzusetzen, müssen Sie im
Betriebsartenmenü die Tasten (B) und (–) mindestens 5 Sekun-
den gedrückt halten.

der Verdanium Home. Hierzu benötigen Sie einen Kreuz-
Schraubendreher. Lösen Sie die 5 Gehäuseschrauben – wenden
Sie beim Lösen der Schrauben bitte keine Gewalt an.
Nachdem Sie die Schrauben gelöst haben, können Sie die Gehäuseabde-
ckung herausnehmen. Im nächsten Schritt können Sie die Vor- und Nach-

PERMEATPRODUKTION
Gerät in
Betrieb
→ OK
Vorbereitung
Wartung
ESC ← → OK
Reset nach Filter-
wechsel:
Tasten
“B“ und „–„ 5s
Halten: 00005s
- Schlauch vom
Eckventil trennen
→ OK
- Eckventil schließen
- Entnahmehahn öffnen
→ OK
Herausdrehen

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202022 23Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020

Home hinaus.
-
kehrter Reihenfolge wie bei der Demontage. Drücken Sie die Filtergehäuse in die Filterköpfe der Verdani-
um Home und drehen Sie diese dabei gleichzeitig um 90° im Uhrzeigersinn.
Jetzt können Sie das Gehäuse wieder schließen und den Deckel verschrauben. Beim Festziehen der Schrau-
ben wenden Sie bitte keine Gewalt an.

Stellen Sie die Stromversorgung wieder her und schalten Sie die Verdanium Home ein.
Positionieren Sie die Verdanium Home wieder an ihren ursprünglichen Platz. Beachten Sie bitte den Ab-
stand zur Rückwand, dieser sollte nicht weniger als 5 cm betragen.

Batterie im Hydro-Stopper.
Nutzen Sie im Hydro-Stopper keine Akkus, sondern nur eine AA LR 6 Alkaline Batterie, da sich diese nicht
von alleine entlädt und ohne Probleme ein Jahr lang im Hydro-Stopper durchhält.
Tipp für noch Schnelleren Filterwechsel

2. Warten bis die Verdanium Home Reinstwasser produziert
3. Wasserzufuhr zur Verdanium Home abstellen
4. Warten, bis Meldung „Wassermangel“ auf dem Display erscheint
5. Verdanium Home über den Netzschalter (an der Rückseite) ausschalten
6. Netzstecker ziehen

8. Netzstecker einstecken

10. Verdanium Home über den Netzschalter (an der Rückseite) einschalten
11. Verdanium Home ca. 4-5 Minuten lang Reinstwasser produzieren lassen.
Fertig.
7.1 Inbetriebnahme nach dem Filterwechsel
Nach jedem Filterwechsel oder einer Neuinstallation muss die Verdanium Home in Betrieb genommen
werden. Hierzu wählen Sie im Betriebsartenmenü die Betriebsart IB-Programm – Inbetriebnahmepro-
gramm.
Navigieren Sie hierzu mit der ( + )- oder ( – )-Taste, um die Betriebsart zu aktivieren,
drücken Sie die OK-Taste.
Diese Betriebsart (IB-Programm) setzt immer voraus, dass die Verdanium Home korrekt angeschlossen ist.


Bei der Spülung der Membranen wird das Desinfektionsmittel aus der Membran entfernt und in das Ab-
wasser geleitet.

-
tisch in die Permeatproduktion. Ab diesen Moment können Sie die Verdanium Home verwenden.
BETRIEBSART
mit “+“ / “-“ Taste
auswählen
IB-PROGRAMM
ESC ← → OK
Taste
Filter spülen
ESC ← 030%
Membran spülen
ESC ← 090%
Automatisch
PERMEATPRODUKTION
Gerät in
Betrieb
ESC ←
Permeat spülen
ESC ← 060%
Automatisch

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202024 25Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
8. Lieferumfang
8.1 Standardlieferumfang
8.2 Optionales Zubehör
Verdanium Home
Art.-Nr.: 9000001
VA-Standard PP -

Art.-Nr.: 1000066
Vorratstank - Behälter für
Umkehrosmose ca. 4 Liter
Fassungsvermögen
Art.-Nr.: 1000109
Hydro-Stopper, Leckwasser-
melder, Wasser Stopper mit
zwei Sensoren
Art.-Nr.: 1000016
VA-Standard GAC -
Aktivkohle Block Kartusche 10“
Art.-Nr.: 1000068
Vorratstank-Anschlussset für
Verdanium Home
Art.-Nr.: 7000021
Anschlussadapter 3/4“ Gewin-
de BSPP auf 3/8“ Rohr AD
Art.-Nr.: NC2249
Vorratstank - Behälter für
Umkehrosmose ca. 12 Liter
Fassungsvermögen
Art.-Nr.: 1000111
Waschmaschine oder
Geschirrspüler -
Anschlussset 3/8“ Rohr AD
auf 3/4“ AD Gewinde
Art.-Nr.: 1000115
Netzkabel Europa CEE 7/7
auf C13, 0,75mm², 1,8m
Art.-Nr.: 1000084

Farbe: blau
Art.-Nr.: PE-12-EI-0500F-B

Farbe: natur
Art.-Nr.: PE-08-BI-0500F-N

Farbe: rot
Art.-Nr.: PE-08-BI-0500F-R
1-Weg Wasserhahn,
Entnahmehahn aus Edelstahl
in matt
Art.-Nr.: 1000017
3-Wege Wasserhahn,
Entnahmehahn aus Edelstahl
in matt
Art.-Nr.: 7000001
Netzkabel Schweiz Typ J
auf C13, 0,75mm², 1,8m
Art.-Nr.: 1000083

drain water connector
Art.-Nr.: 1000034

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202026 27Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
10. Reklamation und Garantie
Die Verdanium Home hat unser Haus in einwandfreiem und funktionstüchtigem Zustand verlassen.
Sollten Sie dennoch einmal Grund zu einer Beanstandung haben, stellen Sie zunächst mithilfe der Ge-
brauchsanweisung sicher, dass es sich nicht um einen Bedienungs- oder Montagefehler handelt.
Bevor Sie weitere Schritte einleiten, kontaktieren Sie Ihren Fachhändler und lassen Sie sich beraten.
10.1 Garantie
Wenn es sich herausstellen sollte, dass Teile der gekauften Verdanium Home fehler- bzw. mangelhaft sind
(ausgenommen die austauschbaren Filtereinheiten), dann benachrichtigen Sie bitte Ihren Fachhändler.
Das beschädigte Teil/Gerät wird in Absprache mit Ihrem Fachhändler nach der Einsendung überprüft und
der Fehler beseitigt. Falls der Fehler während der Garantiezeit aufgetreten ist, wobei der Anwender den
Fehler nicht selbst verursacht haben darf, trägt der Anwender keine Reparaturkosten*. Die Garantiezeit
entspricht den gesetzlichen Garantiebestimmungen.
10.1.2 Bedingungen
Diese Garantie verfällt, wenn die Fehler durch:
• Unkorrekte Inbetriebnahme, Missbrauch, falsche Verwendung oder Instandhaltung,
Nachlässigkeit, Veränderung der Konstruktion, Unfälle, Katastrophen, Feuer, Hochwasser, Frost
und Wirkung von unkontrollierbaren Kräften entstanden sind.
Die Garantie verfällt auch, wenn eine der folgenden Bedingungen nicht eingehalten wird:
• Die Verdanium Home muss an die Kaltwasserversorgung angeschlossen werden.
• Der Wasserdruck muss zwischen 1,5 – 4,5 bar liegen.
• Die Wassertemperatur muss zwischen 5 °C - 35 °C liegen.
• Der pH-Wert muss höher als 6,5, aber niedriger als 9,5 liegen.
• Die Wasserbelastung mit Eisen darf maximal 0,2 mg/l betragen.
 
10.1.3 Filterwechsel
Die Garantie gilt ausschließlich für eine Verdanium Home mit regelmäßigem Filterwechsel:
  
   
10.1.4 Anwendungsbereiche
Die Verdanium Home ist zur Verwendung im Haushalt und ähnlichen Umgebungen bestimmt, wie z.B.:
- in Küchen oder Kantinen in Geschäften, Büros und anderen Arbeitsumgebungen.
- durch die Gäste in Gasthäusern, Hotels, Motels und anderen Wohnumgebungen.
- in Frühstückspensionen und ähnlichen Umgebungen.
- in Gastronomiebetrieben und ähnlichen Bereichen außerhalb des Einzelhandels.
Bitte beachten Sie die jeweiligen Hygienevorschriften.
* Garantieleistungen werden ausschließlich bei Ihrem Fachhändler durchgeführt (der Transport erfolgt
auf Kosten des Kunden).

11. Wartungstabelle
Datum Art der Wartung Stempel Nächster Termin
Technische Daten | Verdanium Home
Abmessungen | Gewicht Breite: 248 mm, Höhe: 397 mm, Tiefe: 374 mm (32 cdm) | 15,1
kg (ohne Zubehör)
Temperatur | Arbeitsdruck Minimum 4°C (39°F) bis Maximum 38°C (100°F) | Minimum 1,4
bar (20psi) bis Maximum 5,5 bar (80 psi)
Reinstwasser-Gewinnung Bei 6°C Eingangswassertemperatur und 3,5 bar ca. 1,8 l/min
(bis zu 2,3 l/min bei höheren Temperaturen)
Reinstwasser zu Abwasser Verhältnis Je nach Reinstwasser-Gewinnung ist das Verhältnis 1 : 0,8
Wasseranschlüsse Wasserversorgung 3/8“ JG Kupplung – Abwasser 1/4“ JG Kupp-
lung – Reinstwasser 1/4“ JG Kupplung
Stromanschluss 230VAC - 50Hz – 180VA – (110VAC – 60Hz optional möglich)
9. Technische Daten
Ersatzlter Artikelnummer
 1000066
 1000068
 1000067
Lieferumfang
1 x Verdanium Home (ohne Zubehör)


1 x Netzkabel Europa CEE 7/7 auf C13
1 x Netzkabel Schweiz Typ J auf C13 (Zubehör)

Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.202028 29Gebrauchsanleitung – Verdanium Home – Ver. 1.1.4 – 11.2020
12. Notizen
Datum Art der Wartung Stempel Nächster Termin

Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.202030 31Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.2020
Target audience
The operating manual is targeted at skilled professionals. There are special require-
 Skilled

Validity of the operating manual
Device model: Verdanium Home
Software Version: V.1.1
Previous versions of the operating manual
Ver. 1.1.3
Availability of the operating manual
All operating instructions can be downloaded free of charge from our website:
https://vision-aqua.de
Copyright ©
VISION AQUA® Technology GmbH
Dorfstr. 20
85298 Scheyern / Vieth
Germany
Contact
Tel.: [phone]
E-Mail: k[email protected]
Modications, errors, and omissions reserved
Depiction convention
Safety and handling instructions are highlighted in the operating manual with
special markings
Warning!

the relevant instructions are not adhered to.
Gives instructions to avoid danger
Contents
1. Basic information 32
1.1. Device usage 32
1.2. Manufacturers declaration 32
2. Safety instructions 33
2.1. Technical safety 33
3.  33
3.1. Optional connections 34
3.2 Connections 35
3.2.1 Hydro-Stopper 35
3.2.2 Withdrawal tap 36
3.2.3 Drainage 38
3.2.4 Connection of storage tank for dishwasher
and/or washing machine 39
3.2.5 P 40
3.2.6 Electrical connection 41
3.2.7 Example installation 42
3.2.8 Example installation with additional connection for
dishwasher/washing machine 43
4. Controls 44
4.1 Control buttons 44
4.2 Display 44
4.3 Interface 44
5. First commissioning 45
5.1 Commissioning 45
5.2 Drinking water withdrawal 46
6. Troubleshooting 46
7. Filter change 48
7.1 Start-up  50
8. Technical information 51
9. Delivery contents 52
9.1 Standard delivery contents 52
9.2 Optional accessories 52
10. Complaints and warranty 54
10.1 Warranty 54
10.1.2 Warranty conditions 54
10.1.3 Filter change 54
10.1.4 Applications 54
11. Maintenance record 55
12. Notes 56
This device has been manufactured according to the European Directive 2002/96/EG as well as the German
law on used electrical and electronic equipment and has been marked with the symbol of a crossed-out waste
container. This symbol informs you that this device may not be disposed together with other household waste.
The user is required to dispose the device at a collection point for discarded electrical and electronic equip-
ment. The collections points, including local collection points, retail outlets and municipal collection points
form a system which allows the safe collection and recycling of devices which have reached the end of their
useful lives. The correct handling of electrical and electronic waste helps to prevent harmful consequences for
human health and the environment which could result from incorrect handling and storage of such materials.
WEEE Reg. Nr.: DE 20879980

Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.202032 33Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.2020
1. Basic information
Dear Customer,
Starting today making your own ultra-pure water is easier than ever. The Verdanium Home made by VI
SION AQUA Technology is very easy to use and simple to maintain.



Please follow the instructions in this manual exactly to avoid operating errors and potential damage to the

Warning!

of tap water only.


1.1. Device usage
• Please use the Verdanium Home only after you have studied the content of the operating
manual.
• Never use the Verdanium Home outdoors or in areas where freezing temperatures can occur.
• Children and persons who are not familiar with the contents of this manual should not use
the device.
Warning!
Temperatures below 1°C can cause damage to the Verdanium Home!
The Verdanium Home must not be stored below freezing point!
1.2. Manufacturers declaration
The manufacturer hereby declares that the device meets the essential requirements stated in the follo-
wing European Directives:
• Low voltage directive – 2014/35/EG,
• Electromagnetic Compatibility Directive – 2014/30/EG,
The device is marked with the CE mark and a Declaration of Conformity was issued for the device.
2. Safety Instructions
2.1. Technical safety
• Check the Verdanium Home for any external and visible damage before installation.
A damaged Verdanium Home must not be set up and put into operation.
• Before connecting the Verdanium Home, please pay attention to the electrical connection
requirements (fuse, voltage, and frequency) on the label of the unit. The information provided
 
• The electrical safety of the Verdanium Home is only guaranteed if it is connected to a properly
installed protective conductor system.
Control panel
Protect the control panel from water and humidity. Do not place any damp objects on the device!
Transportation

Prior to dismantling the Verdanium Home, it must be disconnected from the electrical grid.
Label
The label with the basic information about the Verdanium Home is located at the upper rear part of the
housing.
Operation
Cleaning and maintenance of the device must not be done by children under the age of 8 and unless super-
vised by a competent person.

-
tion can be made if such persons are supervised by a competent person and / or have been thoroughly
instructed in the operation of the Verdanium Home.
It is important to ensure that children do not play with the Verdanium Home.
Scrapping after usage
When scrapping, local regulations for the removal of waste and refuse must be followed.
3. Installation of the water lter
The following connections are required for the installation of the Verdanium Home:
• 1 x power socket 230V AC
• 1 x cold water supply connection 3/4“ external thread (washing machine connection)
• 1 x wastewater connection, for example to the siphon below the sink
The water is extracted via the 3-way withdrawal tap (Fig. 1) or the 1-way withdrawal tap (Fig. 2).

Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.202034 35Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.2020
Fig. 1 – Installation with 3-way withdrawal tap Fig. 2 – Installation with 1-way withdrawal tap
3.1. Optional connections
Fig. 3 – Installation with 1-way withdrawal tap and washing machine
The optimal installation surface for your Verdanium Home is in the cabinet below the kitchen sink.

• the Verdanium Home is standing upright, stable and even on all feet.
 
• the Verdanium Home is placed, if possible, in a corner of the cabinet base as the cabinet is
strongest in this location.
3.2 Connections
3.2.1 Hydro-Stopper
To install the Hydro-Stopper, proceed as follows:
Insert an AA LR 6 alkaline battery into the Hydro-Stopper and mount it with the sealing strainer inserted
onto the angle valve of the cold water connection. Screw the connection adapter 3/4“ to 3/8” tube onto
the Hydro-Stopper.
Place the sensors of the Hydro-Stopper at the lowest point of your built-in kitchen cabinet.
Warning!

Angle valve
Sealing strainer of the Hydro-Stopper
Hydro-Stopper
Art.Nr.: 1000016
Plastic tube 3/8“
Art.-Nr.: PE-12-EI-0500F-B
To the Verdanium Home input
Connection adapter 3/4“ to 3/8“ tube
Art.-Nr.: NC2249

Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.202036 37Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.2020
Connection of the Verdanium Home and dish washer/washing machine to the Hydro-Stopper
Warning!
Both the connection to the angle valve and to the Verdanium Home is under full water
pressure and should be installed with particular care. Check that both connections with the
angle valve opened are leak-proof.
3.2.2 Withdrawal tap
Before installing the withdrawal tap, determine its installation point.
• The withdrawal tap should be in an easy-to-use place. Please pay attention to the
rotation of the existing faucet.
• Measure the thickness of the tabletop (40 mm max.).
• Consider the installation and connection options under the sink.
For the hole required in the tabletop or the sink please use drill sizes 3 mm, 7 mm and 12 mm. Start with
the smallest diameter and low drill RPM and increase the speed slowly.

into stone table tops or sinks (granite, marble etc.) please follow the relevant drilling regulations
Please use the illustration below as reference for the installation of the withdrawal tap and proceed as
follows:
• Insert the supplied parts in the correct order onto the threaded pipe.
• Correctly align the withdrawal tap.
• Install the withdrawal tap by tightening the wing nut.
Warning!
Both the connection to the angle valve and the Verdanium Home is under full water pres-
sure and should be installed with particular care. Check that both connections with the
angle valve opened are leak-proof.
to Verdanium
Home Plastic tube 1/4“
Art.-Nr.: PE-08-BI-0500F-N
Connection adapter 1/4“
Wing nut
Large plastic ring washer
Tap base
Tabletop
Waterspout
Hydro-Stopper
Art.Nr.: 1000016
Angle valve
Sealing strainer of the Hydro-Stopper
to Verdanium
Home
Separate
connection
to dishwasher
or washing
machine
Plastic tube 3/8“
Art.-Nr.: PE-12-EI-0500F-B
Connection adapter 3/4“ to 3/8“ tube
Art.-Nr.: NC2249
Y-connector 3 x 3/8“
Art.-Nr.: PP2312W
Connection kit 3/8“ tube
AD auf 3/4“ AD threat
Art.-Nr.: 1000115

Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.202038 39Instruction Manual – Verdanium Home – Ver. 1.1.4 – 11.2020
3.2.3 Drainage
The drain tube of the Verdanium Home can easily be connected to all 40 - 50 mm thick plastic pipes.
Before you start with the installation, determine the positioning of the drain clamp.
When installed, the water drain should be visible. Please check that the connection to the Verdanium
Home and to the drain clamp is leak-proof with the withdrawal tap open.
Please use the illustration below as reference for the installation of the drain clamp:
• Drill a hole (above the odor trap) with a 7 mm drill bit.
• Stick the foam rubber seal into the drain clamp.
• Attach the clamp and tighten both screws evenly handtight.
• Push the plastic tube 30 mm into the drain clamp connector.
Warning!
Do not use force when tightening the clamp screws. Install the plastic tube to the Verdani-
um Home without any kinks.

tube to the drain clamp.
Warning!
The drain clamp needs to be installed above the odour trap of the siphon.
3.2.4 Connection of storage tank for dishwasher and/or washing
machine (optional)
Connecting a washing machine or a dishwasher to the ultra-pure water requires a separately available
connection adapter. Connecting multiple water-consuming devices requires additional adapters as well
either multiple storage tanks or a larger tank.
Determine the location of the storage tank before you start to install it. The storage tank should be in a

Proper functioning of the storage tank is only guaranteed if the tank is installed upright (under the sink).
The stopcock of the tank should be clearly visible and easy to operate.
The water inlet of the storage tank is open when the stopcock lever is pointing parallel to the plastic tube.
Please follow these steps to install the storage tank:
 
• Attach the stopcock to the storage tank.
• Insert the plastic tube into the stopcock as far as it will go (approx. 1.7 cm).
• Use the connection adapter to connect a washing machine or dishwasher.
Drain clamp top view
Foam rubber seal
Drain clamp installed
(top view).
Hole Ø 7 mm
Drain clamp 1/4“ tube AD
Art.-Nr.: 1000034 Verdanium Home output
Ultra-pure water
Drain Verdanium Home
wastewater
Drain clamp Storage tank Withdrawal tap
Plastic tube 1/4“
Art.-Nr.: PE-08-BI-0500F-N
Plastic tube 1/4“
Art.-Nr.: PE-08-BI-0500F-N
Y-connector - 3 x 1/4“ tube
AD two-way Divider
Art.-Nr.: PI2308S
Y-connector - 3 x 1/4“ tube
AD Two-way Divider
Art.-Nr.: PI2308S
Stop cock, stop valve
1/4“ tube AD
Art.-Nr.: PPSV040808W
Check valve -
1/4“ tube AD
Art.-Nr.: 14SCV
Plug-in angle connector -
Stem Elbow - 1/4“ connector
to 1/4“ tube AD
Art.-Nr.: CI220808W
T-connector 2 x 1/4“ tube
AD to 1/4“ connector -
Stem Tee
Art.-Nr.: CI530808W
