VITO GARDEN VIMR65B User manual

MÁQUINA RELVA COM TRAÇÃO
CORTACÉSPED CON TRACCIÓN
LAWNMOWER WITH TRACTION
TONDEUSE AVEC TRACTION

DESCRIÇÃO DA MÁQUINA E CONTEÚDO DA EMBALAGEM....5
INTRUÇÕES GERAIS DE SEGURANÇA E UTILIZAÇÃO............7
Geral..................................................................................7
Abastecimento e manuseamento da gasolina ..............7
Transporte da máquina de relva.....................................8
Antes de começar a trabalhar ........................................8
Durante o trabalho...........................................................8
Manutenção e limpeza.....................................................9
Armazenamento no caso de períodos de paragem mais
longos .............................................................................10
Assistência Técnica........................................................10
INSTRUÇÕES DE MONTAGEM ...............................................10
Montagem e ajuste da pega ..........................................10
Montagem dos cabos de travão e embraiagem .......... 11
Montagem do painel ...................................................... 11
Montagem do cesto de relva ......................................... 11
Tampa para mulching ................................................... 11
Suporte da tampa de descarga traseira ...................... 11
Montagem da tampa de descarga lateral.................... 11
INSTRUÇÕES DE FUNCIONAMENTO.....................................12
Ajuste da altura de corte ...............................................12
Arranque do motor.........................................................12
Paragem do motor .........................................................12
Combustível....................................................................12
INSTRUÇÕES DE MANUTENÇÃO...........................................13
Lâmina ............................................................................13
Instalação e substituição da lâmina ............................13
Limpeza e substituição do cesto de relva....................13
Limpeza do filtro do ar...................................................13
Verificação e mudança do óleo de motor ....................14
Ajuste dos cabos de travão e embraiagem..................14
Verificação e substituição da vela de ignição .............14
Armazenamento e limpeza ...........................................15
PROTEÇÃO DO MEIO AMBIENTE ...........................................15
APOIO AO CLIENTE................................................................15
PLANO DE MANUTENÇÃO .....................................................16
PERGUNTAS FREQUENTES / RESOLUÇÃO DE PROBLEMAS 17
CERTIFICADO DE GARANTIA.................................................18
DECLARAÇÃO DE CONFORMIDADE.......................................18
DESCRIPCIÓN DEL APARATO Y CONTENIDO DEL EMBALAJE
...............................................................................................19
INSTRUCCIONES GENERALES DE SEGURIDAD Y
UTILIZACIÓN .........................................................................21
General............................................................................21
Repostaje y manejo de gasolina ...................................21
Transporte del cortacésped ......................................... 22
Antes de empezar a trabajar........................................ 22
Durante el trabajo ......................................................... 22
Mantenimiento y limpieza ............................................ 23
Almacenamiento en caso de paradas más prolongadas
........................................................................................ 24
Asistencia Técnica......................................................... 24
INSTRUCTIONS DE MONTAJE .............................................. 24
Montaje y ajuste de la empuñadura ............................ 24
Cables de freno y embrague ........................................ 25
Panel .............................................................................. 25
Cesta de recogida ......................................................... 25
Tapa de mulching ......................................................... 25
Soporte de la cubierta de descarga trasera ............... 25
Cubierta de descarga lateral........................................ 25
INSTRUCCIONES DE FUNCIONAMIENTO............................. 26
Ajuste da la altura de corte .......................................... 26
Arranque del motor....................................................... 26
Parada del motor........................................................... 26
Combustible .................................................................. 26
INSTRUCCIONES DE MANTENIMIENTO ................................27
Cuchilla ...........................................................................27

Montaje y cambio de la cuchilla ...................................27
Limpieza y cambio de la cesta de recogida.................27
Limpieza del filtro de aire..............................................27
Comprobación y cambio de aceite del motor............. 28
Ajuste de los cables de freno y embrague.................. 28
Comprobación y cambio de la bujía............................ 28
Almacenamiento y limpieza......................................... 29
PROTECCIÓN DEL MEDIO AMBIENTE................................... 29
ATENCIÓN AL CLIENTE......................................................... 29
PLAN DE MANTENIMINTO .................................................... 30
PREGUNTAS FRECUENTES / RESOLUCIÓN DE PROBLEMAS31
CERTIFICADO DE GARANTíA ................................................ 32
DECLARACIÓN DE CONFORMIDAD ...................................... 32
APPLIANCE DESCRIPTION AND PACKAGING CONTENT ..... 33
GENERAL SAFETY AND USE INSTRUCTIONS ...................... 35
General........................................................................... 35
Petrol fuelling and handling ........................................ 35
Lawnmower transport................................................... 36
Before you start operating............................................ 36
While operating............................................................. 36
Maintenance and cleaning............................................37
Long-term storage ........................................................ 38
Technical Assistance .................................................... 38
ASSEMBLY INSTRUCTIONS ................................................. 38
Assembling and adjusting the handle ........................ 38
Brake and clutch cables............................................... 39
Panel .............................................................................. 39
Grass bag....................................................................... 39
Mulching plug ............................................................... 39
Rear discharge guard ................................................... 39
Side discharge cover .................................................... 39
OPERATING INSTRUCTIONS................................................ 40
Adjusting the cutting height ........................................ 40
Starting the engine ....................................................... 40
Stopping the engine ..................................................... 40
Fuel................................................................................. 40
MAINTENANCE INSTRUCTIONS ............................................41
Blade ...............................................................................41
Blade installation and replacement .............................41
Cleaning and changing the grass bag .........................41
Air filter ...........................................................................41
Checking and changing engine’s oil ........................... 42
Adjusting the brake and clutch cable ......................... 42
Checking and changing the spark plug...................... 42
Storage and cleaning.................................................... 43
ENVIRONMENTAL POLICY .................................................... 43
CUSTOMER SERVICE............................................................ 43
MAINTENANCCE PLAN ......................................................... 44
FREQUENTLY ASKED QUESTIONS/ TROUBLESHOOTING.... 45
WARRANTY CERTIFICATE .................................................... 46
DECLARATION OF CONFORMITY.......................................... 46
DESCRIPTION DE L’APPAREIL ET CONTENU DE L’EMBALLAGE
...............................................................................................47
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ ET
D’UTILISATION ..................................................................... 49
Règles générales........................................................... 49
Ravitaillement et manipulation d'essence.................. 49
Transport de la tondeuse ............................................. 50
Avant de commencer à travailler................................. 50
Au cours du travail ........................................................ 50
Entretien et nettoyage....................................................51
Stockage en cas d'arrêt prolongé................................ 52
Assistance technique.................................................... 52
INSTRUCTIONS DE MONTAGE ............................................. 52
Montage et réglage de la poignée ............................... 52
Câbles du frein et d’embrayage ................................... 53
Plaque ............................................................................ 53
Bac de ramassage......................................................... 53
Obturateur mulching .................................................... 53

Support du couvercle de décharge arrière ................. 53
Couvercle de décharge latérale ................................... 53
INSTRUCTIONS DE FONCTIONNEMENT............................... 54
Réglage de la hauteur de coupe.................................. 54
Démarrage du moteur .................................................. 54
Arrêt du moteur............................................................. 54
Carburant....................................................................... 54
INSTRUCTIONS D’ENTRETIEN.............................................. 55
Lame............................................................................... 55
Montage et remplacement de la lame ........................ 55
Nettoyage et remplacement du bac de ramassage ... 55
Nettoyage du filtre à air ................................................ 55
Contrôle et changement de l'huile moteur................. 56
Réglage des câbles du frein et de l’embrayage ......... 56
Contrôle et remplacement de la bougie d’allumage . 56
Stockage et nettoyage...................................................57
PROTECTION DE L'ENVIRONNEMENT ...................................57
SERVICE CLIENT....................................................................57
PROGRAMME D'ENTRETIEN.................................................. 58
FOIRE AUX QUESTIONS/ DÉPANNAGE ................................ 59
CERTIFICAT DE GARANTIE ................................................... 60
DÉCLARATION DE CONFORMITÉ.......................................... 60
DECLARAÇÃO DE CONFORMIDADE.......................................61

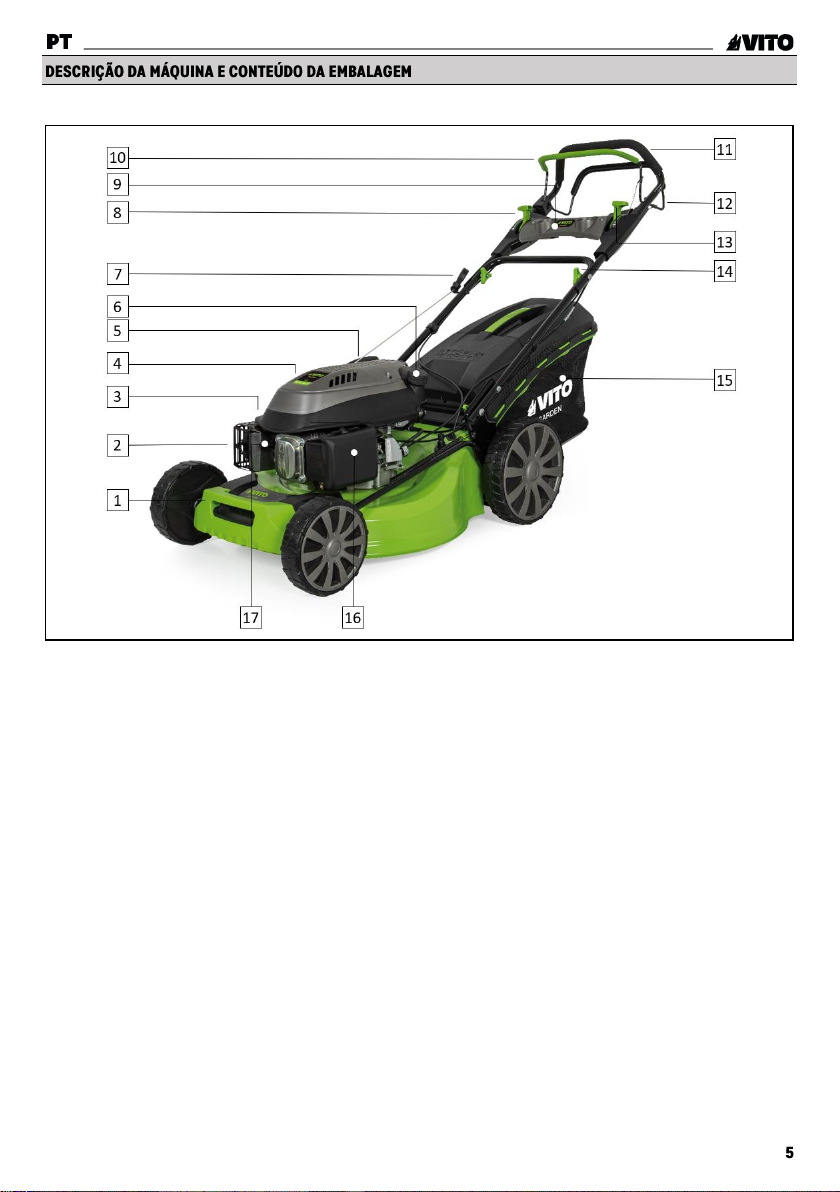

Máquina de relva com tração 6.5cv –VIMR65B

Lista de Componentes
1
Pega Frontal
2
Escape
3
Saída de relva lateral
4
Tampa/vareta do cárter do óleo
5
Alavanca de regulação da altura de corte
6
Tampa do depósito de combustível
7
Pega do starter
8
Alavanca do acelerador
9
Painel
10
Alavanca da embraiagem
11
Pega
12
Alavanca do travão
13
Alavanca “CHOKE/RUN”
14
Manípulo
15
Cesto de relva
16
Filtro de ar
17
Cachimbo e vela de ignição
Conteúdo da Embalagem
1
Máquina de relva VIMR65B
1
Cesto de relva
1
Pega frontal
2
Parafusos para a pega
2
Parafusos para o painel
2
Suporte para tampa de descarga traseira
1
Tampa para mulching
1
Manual de instruções
Alerta de segurança ou chamada de atenção.
Para reduzir o risco de lesões, o utilizador deve ler o
manual de instruções.
Proibição de fazer lume e de fumar.
Perigo de fogo ou explosão.
Perigo de queimadura.
Perigo de ferimentos.
Respeite a distância de segurança.
Embalagem de material reciclado.
Especificações Técnicas
Motor:
Combustão 4T
Potência [cv | kW]:
6.5 | 4.8
Cilindrada [cc]:
196
Rotação em vazio [rpm]:
2800
Combustível:
Gasolina 95
Depósito de combustível [L]:
1
Óleo de motor [L]:
0.6
Autonomia [h]:
± 2
Diâmetro de corte [mm]:
525
Níveis de corte [mm]:
6: 25 –75
Área recomendada de corte [m2]:
2000
Capacidade do cesto de relva
[L]:
65
Diâmetro das roda [mm]:
203 –279
Classe de isolamento:
II /
Nível de potência sonora (LWA)
[dB(A)]:
98
Peso do produto [Kg]:
42
Dimensões do produto [mm]:
560 x 1590 x 1045

Ao utilizar uma máquina de relva e equipamentos de
jardinagem deve considerar determinadas medidas
básicas de segurança, de modo a evitar o risco de incêndio,
choques elétricos e acidentes pessoais.
Leia sempre as instruções de segurança,
funcionamento e manutenção antes de começar a
utilizar a sua máquina de relva ou ferramenta de
jardinagem. Guarde o manual de instruções para futuras
consultas.
Estas medidas preventivas são imprescindíveis para a sua
segurança, utilize a máquina de relva sempre com cuidado,
consciente da responsabilidade e tendo em consideração
que o utilizador é responsável por eventuais acidentes
causados a terceiros ou aos seus bens.
A máquina de relva, só pode ser utilizada por pessoas que
tenham lido o manual de instruções e estejam
familiarizadas com o manuseamento. Antes da primeira
utilização, o utilizador deve obter instruções adequadas e
práticas. O utilizador deve ser instruído pelo vendedor ou
por outra pessoa competente sobre a utilização da
máquina de relva. O manual de instruções é parte
integrante na máquina de relva e tem que ser sempre
fornecido.
Familiarize-se com os dispositivos de comando, assim
como com a utilização da máquina de relva. O utilizador
tem de saber, nomeadamente, como parar rapidamente a
máquina de relva e o motor de combustão.
Utilize a máquina de relva só se estiver em boas condições
físicas e psíquicas. Não utilize máquina de relva se estiver
cansado ou sob o efeito de álcool, drogas ou
medicamentos.
Se sofrer de algum problema de saúde, informe-se junto do
seu médico sobre a possibilidade de trabalhar com a
máquina de relva.
Pessoas que utilizem dispositivos cardíacos
(pacemakers) não devem utilizar este tipo de
máquina de relva nem permanecer junto dos mesmos sem
aconselhamento médico.
O sistema de ignição desta máquina de relva produz um
pequeno campo eletromagnético. Não se pode excluir
completamente a influência sobre alguns implantes
médicos ativos ou passivos. Para reduzir o risco de lesões
graves ou fatais, pessoas com implantes cardíacos devem
consultar o médico e o fabricante do implante antes de
utilizar a máquina de relva.
Nunca permita a utilização da máquina de relva por
crianças, pessoas com capacidades físicas, sensoriais ou
mentais limitadas, pessoas com falta de experiência e
conhecimento da máquina de relva ou outras pessoas que
não estejam familiarizadas com as instruções de utilização.
Esta máquina de relva apenas pode ser utilizada
conforme descrito neste manual de instruções. Não é
permitida qualquer outra utilização, que possa ser perigosa
e provoque ferimentos no utilizador ou danos na máquina
de relva.
Por motivos de segurança, é proibida qualquer alteração à
máquina de relva além da montagem de acessórios
autorizados pelo fabricante. Qualquer alteração efetuada
anula o direito à garantia.
Poderá obter informações sobre os acessórios autorizados
junto do seu distribuidor oficial VITO.
A gasolina é tóxica e altamente inflamável. Guarde a
gasolina apenas em recipientes previstos e homologados
para esse efeito. Nunca utilize garrafas ou semelhantes
para remover ou armazenar produtos de serviço, como, por
exemplo, combustível. Alguém, em particular as crianças,
poderá ser levado por engano a bebê-las.
Enrosque e aperte sempre as tampas do reservatório e
recipientes de abastecimento de combustível. Assim reduz-
se o risco de derrame de combustível. As tampas com
defeito devem ser substituídas.
Mantenha a gasolina afastada de faíscas, chamas, fontes
de calor ou outras fontes de ignição. Não fume junto a
recipientes e máquina de relvas com gasolina, nem durante
o processo de abastecimento.
Reabasteça e esvazie o depósito de combustível da
máquina de relva apenas ao ar livre. O abastecimento de
gasolina deve ser realizado antes do motor de combustão
ser ligado e com a máquina de relva colocada no chão,
numa superfície nivelada.

Antes de reabastecer, desligue o motor, deixe-o arrefecer e
abra a tampa com cuidado, de forma a dissipar lentamente
a sobrepressão existente no interior do reservatório.
Não encha o depósito de combustível demasiado. No
sentido de permitir que o combustível tenha espaço para
se expandir, nunca adicione combustível acima do rebordo
inferior do bocal de enchimento. Adicionalmente, respeite
as indicações de utilização do motor de combustão.
Caso transborde gasolina, limpe imediatamente qualquer
combustível derramado. O motor de combustão apenas
deve ser ligado depois da superfície suja com gasolina ser
limpa. Dever-se-á evitar qualquer tentativa de ignição até
que os vapores da gasolina se tenham volatilizado (secar
com pano).
Se a gasolina tiver entrado em contacto com o vestuário,
este tem de ser mudado.
Não transporte a máquina de relva com o motor de
combustão a funcionar. Antes do transporte, desligue o
motor de combustão e espere até que os acessórios de
corte parem por completo.
Transporte sempre a máquina de relva com o motor de
combustão frio e sem combustível. Assim evita derrames
de combustível durante o transporte.
Certifique-se de que a máquina de relva apenas é utilizada
por pessoas familiarizadas com o manual de utilização.
Verifique a estanquidade do sistema de combustível,
particularmente as peças visíveis como, por
exemplo, o depósito, a tampa do depósito, as uniões das
mangueiras flexíveis e a bomba manual de combustível do
carburador. Em caso de fugas ou danos, não ligue o motor
de combustão e solicite a reparação da máquina de relva a
um distribuidor oficial.
Tenha atenção à área onde vai utilizar a máquina de relva
e verifique a existência de obstáculos, objetos (fios
enrolados, peças de metal). Caso não seja possível remover
os objetos ou obstáculos, marque-os para que não entrem
em contato com os acessórios de corte durante a utilização
da máquina de relva.
Antes de colocar a máquina de relva em funcionamento:
•Efetue uma revisão de modo a garantir a correta
montagem da máquina de relva e a garantir as questões
de segurança e o rendimento da máquina de relva;
•Verifique se o cachimbo (conector de ligação) está
devidamente ligado à vela de ignição;
•Verifique se os dispositivos de segurança estão em
perfeitas condições e se funcionam corretamente.
Nunca utilize a máquina de relva se os dispositivos de
segurança estiverem em falta, danificados ou gastos;
•Substitua as peças avariadas, bem como todas as
restantes peças usadas e danificadas;
•Após a montagem dos acessórios e antes de utilizar a
máquina de relva, faça um ensaio à velocidade máxima
sem carga durante algum tempo. Verifique se existem
desalinhamentos nas peças móveis ou qualquer outra
condição que possa afetar a operação da máquina de
relva. Verifique se todas as peças móveis rodam
suavemente, sem ruídos anormais;
•Realize todos os ajustes e trabalhos necessários. Caso
tenha dúvidas ou dificuldades dirija-se ao seu
distribuidor oficial VITO;
•Tenha em conta as normas municipais sobre as horas
em que é permitido usar máquina de relva com motor de
combustão e o nível de ruído permitido.
Mantenha terceiros afastados da área de operação da
máquina de relva, pelo menos a 15m de distância. Nunca
trabalhe enquanto estiverem animais ou pessoas, em
particular crianças, na zona de risco. Durante a utilização
da máquina de relva podem ser projetadas partículas a
grande velocidade que podem provocar ferimentos.
Mantenha também a distância de segurança, relativamente
a objetos (veículos e vidros) de modo a evitar danos
materiais.
Quando trabalham duas ou mais pessoas simultaneamente
na mesma área, devem ser mantidas as distâncias de
segurança para evitar acidentes e ferimentos.
Trabalhe apenas à luz do dia ou com boa iluminação
artificial. Não utilize a máquina de relva à noite ou sempre
que não seja possível ter uma visão clara da área de
trabalho.

Nunca trabalhe com a máquina de relva quando ocorrerem
condições metrológicas desfavoráveis, como por exemplo,
denso nevoeiro, chuva ou vento forte, tempestades ou
ocorrência de relâmpagos.
Durante a utilização da máquina de relva, coloque-se numa
posição estável e mantenha sempre o equilíbrio.
Mantenha todas as partes do seu corpo afastadas do
acessório de corte durante a utilização da máquina
de relva.
Utilize sempre vestuário e equipamento de proteção
pessoal. O uso de viseira ou óculos de proteção, máscara
anti poeira, proteção auricular, calçado de segurança
antiderrapante, roupa de manga comprida, luvas, capacete
e caneleiras para as pernas, nas condições apropriadas,
reduz o risco de lesões.
A roupa usada durante a utilização da máquina de relva
deve ser adequada, justa e fechada, por exemplo, um fato
combinado. Não use roupa larga nem bijuteria. Mantenha o
cabelo, a roupa e as luvas afastados das peças móveis.
Durante o trabalho, utilize sempre calçado resistente com
sola antiderrapante e que cubra totalmente o pé.
Em caso de enjoos, dores de cabeça, problemas de
visão (por exemplo, redução do campo de visão),
problemas de audição, tonturas, redução da capacidade de
concentração, pare imediatamente o trabalho. Estes
sintomas podem ser provocados devido a concentrações
de gases de escape demasiado elevadas.
O motor de combustão produz gases de escape venenosos
assim que começa a trabalhar. Esses gases contêm
monóxido de carbono tóxico, um gás incolor e inodoro, bem
como outras matérias nocivas. O motor de combustão
nunca pode ser colocado em funcionamento em espaços
fechados ou mal arejados.
Durante a utilização da máquina de relva, planeie intervalos
de descanso e evite utilizar a máquina de relva por longos
períodos. As vibrações permanentes são prejudiciais à
saúde.
Nunca tente remover o material enrolado nos acessórios de
corte e respetivas proteções enquanto o motor estiver a
funcionar ou o equipamento de corte a rodar. Pare o motor
e aguarde a paragem dos acessórios de corte antes de
remover o material enrolado em torno do eixo da lâmina.
Uma grande carga de vibrações pode causar danos
aos sistemas circulatório e nervoso, especialmente
em pessoas com problemas circulatórios. Consulte um
médico, caso ocorram sintomas que possam ser causados
por vibrações. Entre estes sintomas, que ocorrem
principalmente nos dedos, mãos ou pulsos, incluem-se por
exemplo, perda de sensibilidade, dores, fraqueza muscular,
descoloração da pele ou sensação de formigueiro
desagradável.
Os dispositivos de comando e de segurança instalados na
máquina de relva não podem ser retirados nem inibidos.
Durante a realização de trabalhos de limpeza, ajuste,
reparação ou manutenção, utilize sempre luvas e coloque
a máquina de relva num piso firme e plano.
Afaste o cachimbo da vela de ignição, dado que uma
faísca de ignição inadvertida pode provocar
queimaduras ou choques elétricos. Um contacto
inadvertido da vela de ignição com o cachimbo da vela
pode originar um arranque involuntário do motor de
combustão.
Deixe a máquina de relva arrefecer em particular
antes de efetuar trabalhos de manutenção na área do
motor de combustão, do coletor de escape e do silenciador.
Podem ser atingidas temperaturas de 80°C e superiores.
Verifique frequentemente a máquina de relva,
especialmente antes do armazenamento (por exemplo,
antes do período de inverno), quanto a desgaste e danos.
Substitua imediatamente as peças gastas ou danificadas,
por motivos de segurança, de modo que a máquina de relva
esteja sempre em condições de funcionamento seguro.
Limpeza:
A máquina de relva tem de ser cuidadosamente limpa na
sua totalidade após ser utilizada.
Limpe o motor à mão (evite introduzir água no filtro de ar e
no escape). Evite molhar os controlos e outros
equipamentos/acessórios difíceis de secar (a água estimula
o aparecimento de corrosão e ferrugem).
Não utilize produtos de limpeza agressivos. Estes produtos
podem danificar plásticos e metais, prejudicando o
funcionamento seguro da sua máquina de relva.

De modo a evitar riscos de incêndio, as áreas das aberturas
de ar de refrigeração, das alhetas de refrigeração e do
escape deverão permanecer isentas de resíduos
inflamáveis.
Trabalhos de manutenção:
Apenas podem ser realizados trabalhos de manutenção
descritos neste manual de instruções, todos os restantes
trabalhos deverão ser executados por um distribuidor
oficial.
Utilize apenas acessórios, óleos ou lubrificantes
autorizados pela VITO. Caso contrário, poderão ocorrer
ferimentos ou danos na máquina de relva. Em caso de
dúvidas, deverá dirigir-se a um distribuidor oficial.
Por motivos de segurança, os componentes de condução
de combustível (mangueiras, depósito, tampa do depósito
e ligações) devem ser verificados regularmente, de forma a
detetar danos e locais com fugas. Se necessário, deverão
ser substituídos por distribuidor oficial.
Mantenha os autocolantes de advertência e de indicação
sempre limpos e legíveis.
Mantenha todas as porcas e parafusos bem apertados, para
que a máquina de relva esteja em condições de funcionar
com segurança.
Se retirar componentes ou dispositivos de segurança para
efetuar trabalhos de manutenção, estes deverão ser
imediatamente recolocados de forma correta.
Nunca guarde a máquina de relva com gasolina no depósito
dentro de um edifício. Os vapores da gasolina que se
formam podem entrar em contacto com chamas ou faíscas
e inflamar-se.
Guarde a máquina de relva num local seco, com o depósito
vazio e a reserva de combustível num compartimento bem
fechado e bem ventilado. Evite locais com elevada
humidade de modo a evitar o aparecimento de corrosão e
ferrugem.
Limpe minuciosamente a máquina de relva antes do
armazenamento, nomeadamente, no período de inverno.
Armazene a máquina de relva em estado operacional.
Certifique-se de que a máquina de relva está protegida
contra uma utilização indevida (por exemplo, por crianças).
A sua máquina de relva deve ser reparada apenas pelo
serviço de assistência técnica da marca, ou por pessoal
qualificado, apenas com peças de substituição originais.
Levante a pega e alinhe os furos, colocando de seguida os
parafusos e os manípulos. Ponha o starter no lado direito
da pega, fixando o cabo com fixador plástico dos cabos.
Introduza o cabo do starter no suporte.
A pega tem duas posições de ajuste em altura “L” ou “H”.
O furo “H” é a posição mais alta e o furo “L” é a posição
mais baixa.
Parafuso
Manípulo

Coloque os cabos do travão e embraiagem nos respetivos
orifícios.
el
Fixe o painel com dois parafusos.
•Coloque a estrutura dentro do cesto de relva e prenda
com os clips plásticos.
•Levante a tampa de descarga traseira, retire a tampa
para mulching e coloque o cesto de relva.
A tampa para mulching ajuda a curvar o interior da base da
máquina de relva para uma mulching mais eficiente.
Coloque e retire a tampa para mulching levantando a
tampa de descarga traseira. A tampa para mulching só se
encaixa de uma forma. Retire-a quando utilizar o cesto de
relva.
Levante a tampa de descarga traseira e coloque dois
suportes para segurar a tampa, para facilitar a saída da
relva para o cesto.
Levante a guarda de descarga lateral e coloque a tampa de
descarga lateral.
Só mulching: retire a tampa de descarga lateral.
Estrutura
Cesto da
relva
Clip
Tampa de descarga
traseira
Pega do
cesto de
relva
Tampa de
descarga
traseira
Tampa para
mulching
Tampa de descarga lateral
Guarda de
descarga
lateral
Cabo do Travão
Cabo da Embraiagem

Durante a utilização da máquina de relva deve ter em
consideração alguns cuidados e procedimentos de
utilização, de modo a evitar acidentes, danos e aumentar a
eficiência da máquina de relva:
•Garanta que efetua o arranque da máquina de relva a
uma distância superior a 3m do local de abastecimento;
•Segure sempre a máquina de relva com as duas mãos;
•Quando a máquina de relva está a funcionar ao ralenti,
a lâmina não está a rodar. Caso contrário, contacte a
assistência técnica para realizar uma inspeção e resolver
o problema;
•Se você ouvir um ruído incomum ou a máquina de relva
vibrar de forma anormal, pare de trabalhar e identifique
a causa;
•Nunca utilize a máquina de relva danificada.
A máquina de relva tem seis posições de altura de corte
ajustáveis.
A lâmina pode causar ferimentos graves. Pare o
motor antes de ajustar a altura de corte.
Para ligar o motor, certifique-se que a vela está
colocada corretamente e que a máquina possui óleo
e combustível suficiente.
1. Coloque a alavanca na posição “CHOCKE”;
2. Pressionar a alavanca do travão e puxar o cabo do
starter;
3. Logo que o motor ligue coloque a alavanca na posição
“RUN” (se a temperatura for baixa, deixe o motor
aquecer por alguns minutos antes de começar a
trabalhar).
Para a máquina de relva andar, pressione a alavanca do
travão e a alavanca da embraiagem simultaneamente.
1. Liberte, primeiramente, a alavanca da embraiagem;
2. Liberte a alavanca do travão.
A lâmina continua a rodar por alguns segundos
depois de o motor parar. Retire o cachimbo da vela de
ignição se a máquina de relva não estiver em uso.
O motor deve funcionar com gasolina sem chumbo 95.
Combustíveis não apropriados ou diferentes do
recomendado podem levar a graves danos no motor. A
gasolina de menor qualidade podem danificar o motor, as
juntas de vedação, as mangueiras e o depósito de
combustível.
Guarde o combustível em recipientes autorizados e
adequados num lugar seguro, seco e fresco, protegida da
luz e sol. O combustível envelhece, coloque só a
quantidade necessária para algumas semanas. Não
armazene nem utilize combustível com mais de 30 dias.
Agite o recipiente de combustível antes de abastecer
o depósito da máquina de relva.
No depósito pode formar-se pressão, abra o depósito
com cuidado. Evite o contato direto da pele e a
inalação de vapores de combustível.
Ao encher o depósito de combustível, não adicione
combustível acima do nível máximo do bocal de
enchimento.

Antes de qualquer trabalho de manutenção ou de
limpeza, coloque a máquina de relva numa superfície
nivelada, desligue o motor e retire o cachimbo da vela de
ignição.
Nunca toque no escape, vela de ignição ou outras
peças metálicas do motor enquanto o motor está em
funcionamento ou imediatamente após desligar o motor.
Fazer isso pode resultar em queimaduras graves ou choque
elétrico.
•Incline a máquina de relva para a direita, para o filtro de
ar ficar para cima, de modo a evitar o derrame de
combustível e o excesso do mesmo no carburador,
dificultando o arranque;
•Inspecione a lâmina quanto a danos, fissuras e ferrugem
ou corrosão excessiva;
•Uma lâmina romba pode ser afiada, mas uma lâmina
que esteja demasiado gasta, dobrada, rachada ou
danificada deve ser substituída;
•Deve ser sempre utilizada uma chave dinamométrica ao
instalar a lâmina;
•Verifique sempre se o parafuso da lâmina está apertado.
Se remover a lâmina para afiar ou substituir, vai precisar de
uma chave dinamométrica para apertar o parafuso. Use
luvas sempre que mexer na lâmina.
•Remova o parafuso com uma chave de caixa. Use um
bloco de madeira para evitar que a lâmina gire ao
remover o parafuso. Em seguida, retire a lâmina;
•Instale a lâmina utilizando o parafuso da lâmina e
anilhas especiais. Certifique-se de que instala as anilhas
especiais com o lado côncavo virado para a lâmina e o
lado convexo virado para o parafuso;
•Aperte o parafuso com uma chave dinamométrica. Use
um bloco de madeira para evitar que a lâmina gire ao
apertar o parafuso.
Lave o cesto com uma mangueira de jardim e deixe secar
completamente antes de voltar a usar. Usar o cesto
molhado, levará a que entupa rapidamente.
Substituição
•Retire os clips de plástico, retire a estrutura do cesto;
•Insira a estrutura no novo saco, e prenda com os clips
de plástico.
Os filtros de ar sujos diminuem a potência do motor,
aumentam o consumo de combustível e dificultam os
arranques.
Verifique e limpe o filtro de ar em água morna com sabão.
Seque completamente antes de instalar novamente.
A utilização do filtro sujo irá restringir o fluxo de ar no
carburador afetando o rendimento da máquina de relva;
Caso se encontre danificado ou encolhido, substitua por
um novo.
1. Remova a tampa, pressionando as abas;
2. Remova o filtro da caixa;
3. Verifique se o filtro está danificado e substitua se
necessário;
4. Limpe o filtro batendo várias vezes numa superfície dura
para remover a sujidade, ou usando um compressor;
nunca tente escovar o filtro, pois pode danificar;
5. Limpe a sujidade do interior da caixa do filtro usando um
pano húmido;
6. Reinstale o filtro na caixa e coloque a tampa.

Verifique o nível do óleo sempre com a máquina desligada.
•Retire a tampa do depósito do óleo e limpe a vareta;
•Insira a vareta no tubo de enchimento de óleo, mas não
o enrosque;
•Verifique o nível do óleo indicado na vareta;
•Se tiver perto do nível inferior, encha até ao nível
indicado. Não encha em demasia;
•Coloque a tampa do depósito, certificando-se que fica
bem preso.
Drene o óleo enquanto o motor estiver quente. O óleo
quente drena mais rápido e completamente.
•Limpe a área de enchimento de óleo e em seguida
remova a tampa do depósito;
•Coloque uma aparadora ao lado da máquina de relva
para apanhar o óleo usado e depois incline a máquina
para o lado direito. O óleo usado irá drenar através do
tubo de enchimento. Deixe escorrer completamente;
•Encha com o óleo recomendado (15W40). Não encha em
demasia. Dê alguns minutos para o óleo assentar e
depois verifique se já está no nível pretendido.
Se a alavanca de embraiagem estiver solta, deve rodar o
ajuste do cabo para apertar.
Se a alavanca do travão estiver solta, deve rodar o ajuste
do cabo para apertar.
Para assegurar um adequado funcionamento do motor, a
vela de ignição deve estar limpa e com a folga adequada
entre os elétrodos.
Existem vários fatores que podem influenciar o
funcionamento da vela de ignição: afinação do carburador
e mistura de combustível incorretas, e filtro de ar sujo.
Estes fatores provocam depósitos nos elétrodos da vela,
originando problemas de funcionamento e dificuldades de
arranque.
Se a máquina de relva estiver com pouca potência ou
apresentar dificuldades no arranque, verifique a vela de
ignição, antes de efetuar qualquer outra verificação.
1. Remova o cachimbo, desenrosque a vela de ignição com
a chave fornecida e verifique se está limpa. Caso esteja
suja, remova a fuligem com uma escova;
2. Se a vela estiver “encharcada”, com excesso de
combustível, coloque um pano limpo sobre o orifício da
vela de ignição e puxe a pega do sistema de arranque
várias vezes com a vela de ignição removida;
3. Meça a distância entre os elétrodos com ferramenta
adequada. A distância deverá estar situada entre 0.7-0.8
mm. Caso seja necessário dobre o elétrodo até atingir a
folga adequada;
4. Coloque a vela de ignição com a mão para evitar danos
na rosca e aperte de forma a comprimir a anilha de
vedação, utilizando a chave fornecida;
5. Caso a vela de ignição não faça faísca no arranque,
substitua-a.
A vela solta poderá sobreaquecer e provocar danos no
motor.
Utilize sempre o tipo de vela de ignição recomendado
pelo fabricante. A utilização de uma vela incorreta
pode danificar o cilindro.
Ajuste do cabo de
embraiagem / tração
Ajuste do cabo de
travão

Armazenamento
A preparação do armazenamento durante longos períodos
é vital para evitar problemas e aumentar a vida útil da
máquina de relva.
Nunca guarde a máquina de relva com gasolina no
depósito. Dependendo da região e das condições de
armazenamento, a gasolina pode deteriorar e oxidar,
causando danos no carburador e no sistema de
combustível, arranques difíceis e entupimentos provocados
pelo depósito de partículas.
Antes do armazenamento, efetue o seguinte procedimento:
1. Retire o combustível do depósito;
2. Coloque o motor em funcionamento até que este pare
por falta de combustível;
3. Retire a vela de ignição e coloque óleo novo para motor
(5-10 cl) no cilindro, através do orifício da vela de
ignição;
4. Coloque um pano limpo sobre o orifício da vela de
ignição e puxe a pega do sistema de arranque para
distribuir o óleo no cilindro;
5. Puxe a pega do sistema de arranque devagar enquanto
sentir resistência. O pistão está a subir e as válvulas de
admissão e escape estão fechadas. Deixar o motor nesta
posição vai ajudar a proteger da corrosão interna;
6. Reinstale a vela de ignição.
Limpeza
Limpe a máquina de relva a fundo após cada utilização.
Retire todos os resíduos acumulados na lâmina. O
manuseamento cuidado protege a máquina e aumenta a
vida útil.
A embalagem é composta por materiais recicláveis,
que pode eliminar através dos pontos de reciclagem
locais.
Nunca coloque máquinas de combustão no lixo
doméstico!
Os lixos como o óleo antigo, combustível, lubrificante,
filtros e peças de desgaste podem prejudicar os seres
humanos, animais e meio ambiente, como tal, têm de ser
devidamente eliminados ou reciclados.
Certifique-se de que a máquina de relva desativado é
encaminhado e eliminado de uma forma compatível com o
meio ambiente num centro de reciclagem.
Pode obter informações relativas à eliminação da máquina
de relva usado através dos responsáveis legais pela
reciclagem no seu município.
Tel.: [phone]
E-mail: [e-mail] /
[e-mail]
Site: www.centrallobao.pt

Intervenção
Diário
1º mês
ou
5 horas
3 em 3
meses
ou 25 horas
Todos os 6
meses
ou 50 horas
Todos os anos
ou 100 horas
2 em 2 anos
ou 250 horas
Óleo de motor
Verificar






Substituir






Filtro de ar
Verificar






Substituir






Vela de
ignição
Verificar /
Ajustar






Substituir






Deposito e
filtro de
combustível
Limpar






Tubo de
combustível
Verificar
A cada 2 anos (substituir se necessário)
Válvula
Verificar /
Ajustar






Câmara de
combustão
Limpar
A cada 200 horas

Motor não liga
Causa provável
Solução
Verifique o combustível.
Sem combustível.
Reabasteça.
Combustível fraco; motor
armazenado sem tratamento
ou gasolina drenada; abastecido com
gasolina de fraca qualidade.
Drene o depósito de combustível
e carburador. Abasteça com
gasolina nova.
Remova e inspecione a vela.
Falha na vela, danificada ou com
folga diferente.
Substitua a vela.
Vela encharcada em combustível.
Seque e instale novamente.
O motor deverá ser visto por um
agente autorizado.
Filtro entupido, mau funcionamento
do carburador, mau funcionamento
da ignição, válvulas presas, etc.
Substitua ou repare os
componentes necessários.
Motor perde potência
Causa possível
Solução
Verifique o filtro de ar.
Elementos filtrantes sujos.
Limpe ou substitua os elementos.
Verifique o combustível.
Combustível fraco; motor
armazenado sem tratamento ou
gasolina drenada; abastecido com
gasolina de fraca qualidade.
Drene o depósito de combustível
e carburador. Abasteça com
gasolina nova.
O motor deverá ser visto por um
agente autorizado.
Filtro entupido, mau funcionamento
do carburador, mau funcionamento
da ignição, válvulas presas, etc.
Substitua ou repare os componentes
necessários.

A garantia deste produto está de acordo com a lei em vigor
a partir da data de compra. Deverá, pois, guardar a prova
de compra durante esse período de tempo. A garantia
engloba qualquer defeito de fabrico, de material ou de
funcionamento, assim como os sobressalentes e trabalhos
necessários para a sua recuperação.
Excluem-se da garantia a má utilização do produto,
eventuais reparações efetuadas por pessoas não
autorizadas (fora da assistência da marca VITO), assim
como qualquer estrago causado pela utilização da mesma.
Declaramos sob nossa exclusiva responsabilidade que o
artigo VIMR65B –MÁQUINA DE RELVA C/TRAÇÃO 6.5 CV,
cumpre as seguintes normas ou documentos normativos,
EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2017,
AfPS GS 2019:01 PAK, EN ISO 14982:2009,
e24*2016/1628*2017/656SYA1/P*0044*00, EN ISO
3744:1995 e ISO 11094:1991 conforme as determinações
das diretivas:
Diretiva 2006/42/EC - Diretiva Máquinas
Diretiva 2014/30/EU –Diretiva de Compatibilidade
Eletromagnética
Diretiva 2017/656/EU –Diretiva Euro V
Diretiva 2005/88/EC –
Nível de potência acústica garantida: LWA: 98 dB(A)
S. João de Ver,
01 de Dezembro de 2019
Central Lobão S.A.
O Técnico Responsável
Hugo Santos

Cortacésped con tracción 6.5cv –VIMR65B

Lista de Componentes
1
Empuñadura frontal
2
Escape
3
Descarga lateral de la hierba
4
Tapa/varilla del cárter de aceite
5
Palanca de ajuste de la altura de corte
6
Tapón del depósito de combustible
7
Manija de arranque
8
Palanca de acelerador
9
Panel
10
Palanca del embrague
11
Empuñadura
12
Palanca de freno
13
Palanca “CHOKE/RUN”
14
Tuerca de mariposa
15
Cesta de recogida
16
Filtro de aire
17
Bujía y pipa
Contenido del embalaje
1
Cortacésped VIMR65B
1
Cesta de recogida
1
Empuñadura frontal
2
Tornillos para la empuñadura
2
Tornillos para el panel
2
Soporte para cubierta de descarga trasera
1
Tapa de mulching
1
Manual de instrucciones
Alerta de seguridad o llamada de atención.
Para reducir el riesgo de lesiones, el usuario debe leer
el manual de instrucciones.
Prohibición de encender y fumar.
Peligro de incendio o explosión.
Peligro de quemadura.
Peligro de lesiones.
Respete la distancia de seguridad.
Embalaje de material reciclado.
Datos técnicos
Motor:
Combustión 4T
Potencia [cv | kW]:
6.5 | 4.8
Cilindrada [cc]:
196
Velocidad de rotación en vacío
[rpm]:
2800
Combustible:
Gasolina 95
Capacidad del depósito de
combustible [L]:
1
Aceite del motor [L]:
0.6
Autonomía [h]:
± 2
Diámetro de corte [mm]:
525
Alturas de corte [mm]:
6: 25 –75
Área de corte recomendada [m2]:
2000
Capacidad de la cesta de
recogida [L]:
65
Diámetro de las ruedas [mm]:
203 –279
Clase de aislamiento:
II /
Nivel de potencia acústica (LWA)
[dB(A)]:
98
Peso [Kg]:
42
Dimensiones [mm]:
560 x 1590 x 1045
