VITO GARDEN VIMR5C User manual

PT
EN
MÁQUINA DE RELVA
LAWN MOWER
ES
FR
CORTA CESPED GASOLINA
TONDEUSE THERMIQUE
VIMR5C

2
ÍNDICE
DESCRIÇÃO DA MÁQUINA DE RELVA E
CONTEÚDO DA EMBALAGEM ...............6
INTRUÇÕES GERAIS DE SEGURANÇA E
UTILIZAÇÃO...........................................7
Geral..................................................7
Abastecimento e manuseamento da
gasolina.............................................8
Transporte da máquina de relva.......8
Antes de começar a trabalhar...........8
Durante o trabalho ...........................9
Manutenção e limpeza ...................10
Armazenamento no caso de períodos
de paragem mais longos.................11
Assistência Técnica .........................11
INSTRUÇÕES DE MONTAGEM.............11

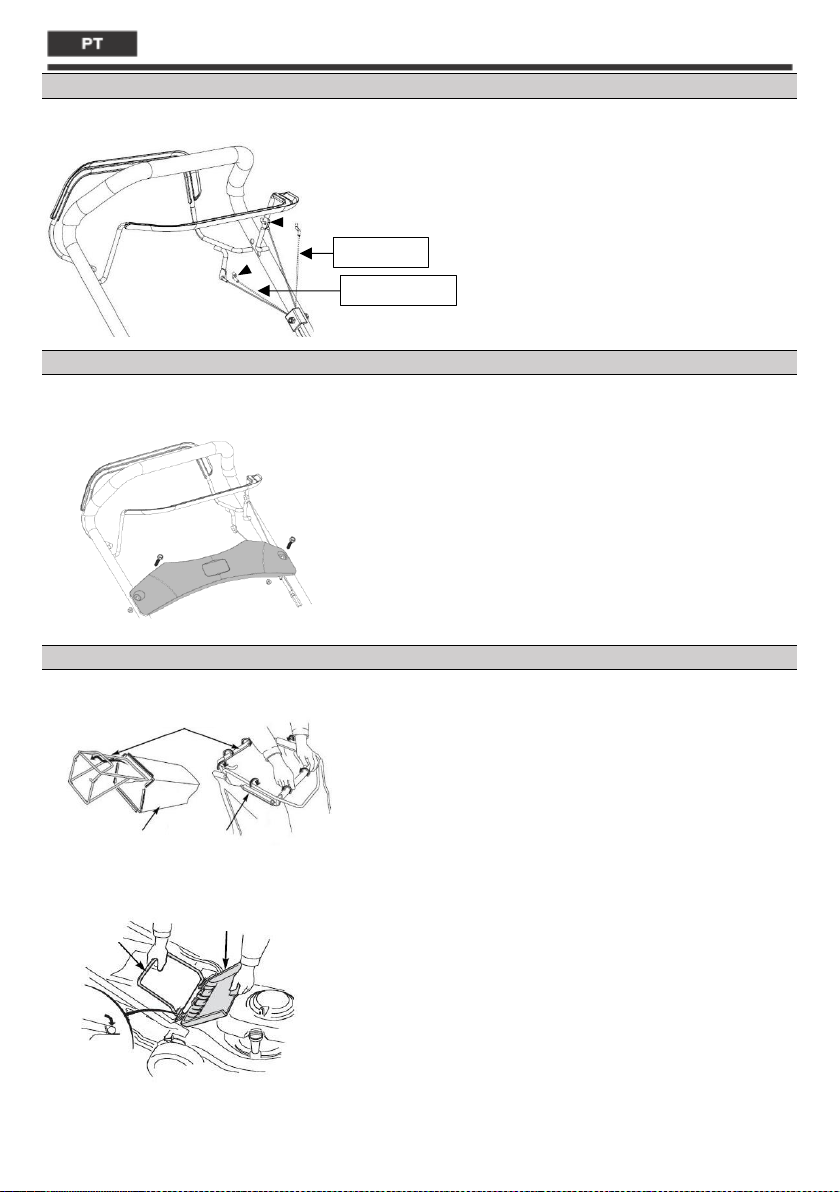

Montagem e ajuste da pega ...........11
Montagem dos cabos de travão e
embraiagem....................................12
Montagem do painel.......................12
Montagem do cesto da relva..........12
Tampa para mulching .....................13
Suporte da tampa de descarga
traseira............................................13
INSTRUÇÕES DE FUNCIONAMENTO ...13

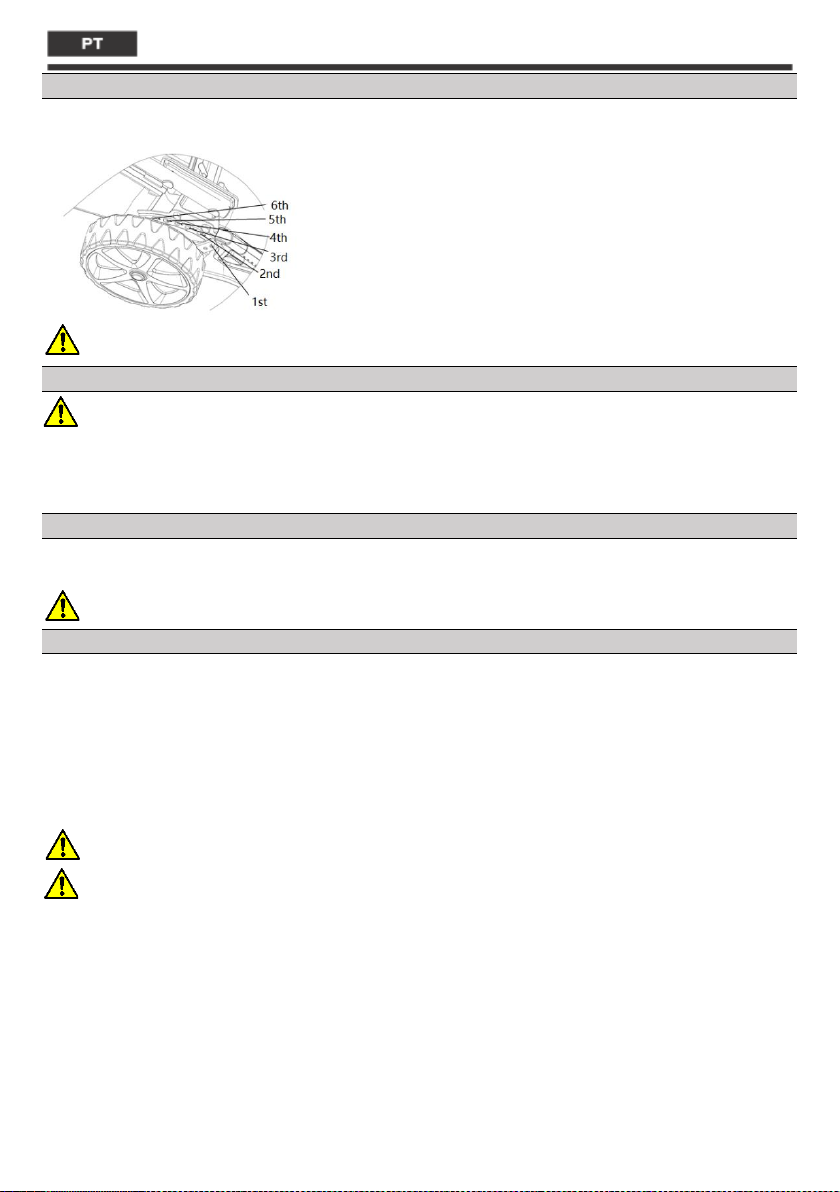

Ajuste da altura de corte ................14
Arranque do motor.........................14
Paragem do motor..........................14
Combustível....................................14
INSTRUÇÕES DE MANUTENÇÃO.........15
Lâmina ............................................15
Instalação e substituição da lâmina15
Limpeza e substituição do cesto da
relva................................................15
Limpeza do filtro do ar ...................16
Verificação e mudança do óleo de
motor..............................................16
Ajuste dos cabos de travão e
embraiagem....................................16
Verificação e substituição da vela de
ignição ............................................17
Armazenamento e limpeza.............17
PROTEÇÃO DO MEIO AMBIENTE........ 18
APOIO AO CLIENTE .............................18
PLANO DE MANUTENÇÃO ..................18
PERGUNTAS FREQUENTES /
RESOLUÇÃO DE PROBLEMAS..............19
CERTIFICADO DE GARANTIA...............20
DECLARAÇÃO DE CONFORMIDADE ....20
DESCRIPCIÓN DE LA HERRAMIENTA Y
CONTENIDO DEL EMBALAJE ...............21
INSTRUCCIONES GENERALES DE
SEGURIDAD Y UTILIZACIÓN ................22
General ...........................................22

3
Llenar y manejar la gasolina ...........23
Transportar la máquina ..................23
Antes de empezar a trabajar ..........23
Durante el trabajo...........................24
Mantenimiento y limpieza..............25
Almacenamiento en caso de periodos
de inactividad más largos ...............26
Asistencia Técnica...........................26
INSTRUccioneS DE MONTAjE..............26
Montaje y ajuste del asa.................26
Montaje de los cables de freno y
embrague........................................27
Montaje del panel...........................27
Montaje de la máquina...................27
Tapa para mulching ........................28
Soporte de la tapa de descarga
trasera.............................................28
INSTRUcciones DE FUNCIONAMiENTO
............................................................28
Ajuste de la altura de corte.............29
Arranque del motor ........................29
Parada del motor ............................29
Combustible....................................29
INSTRUcciones DE MANtenimiento....30
Cuchilla............................................30
Instalación y sustitución de la cuchilla
........................................................30
Limpieza y sustitución de la cesta
recogedora......................................30
Limpieza del filtro de aire............... 31
Verificación y cambio de aceite del
motor..............................................31
Ajuste los cables de freno y
embrague .......................................31
Verificación y sustitución de la bujía
........................................................32
Almacenamiento y limpieza ...........32
PROTECCIÓN DEL MEDIO AMBIENTE .33
ATENCIÓN AL CLIENTE........................33
PLAN DE MANTENIMIENTO................33
PREGUNTAS FRECUENTES /
RESOLUCIÓN DE PROBLEMAS ............34
CERTIFICADO DE GARANTíA ...............35
DECLARACIÓN DE CONFORMIDAD.....35
TOOL DESCRIPTION AND PACKAGING
CONTENT ............................................36
General safety and usage instructions37
General ...........................................37
Petrol supply and handling.............38
Lawn mower transport................... 38
Before you start working................38
While operating..............................39
Maintenance and cleaning .............40
Storage in case of longer standstill
periods............................................41
Technical assistance .......................41
Assembly instructions.........................41

4
Assembling and adjusting the handle
........................................................41
Clutch and brake cables assembly..41
Panel assembly ...............................42
Grass bag assembly.........................42
Mulching plug .................................42
Rear discharge guard holder...........43
Operating instructions........................43
Cutting height adjustment..............43
Starting the engine .........................43
Stopping the engine........................43
Fuel .................................................44
Maintenance and cleaning instructions
............................................................44
Blade ...............................................44
Blade installation and replacement44
Grass bag cleaning and replacement
........................................................45
Air filter cleaning.............................45
Checking and changing engine oil...45
Brake and clutch cables adjustment
........................................................46
Checking and replacing the spark plug
........................................................46
Storage and cleaning.......................47
ENVIRONMENTAL POLICY...................47
CUSTOMMER SUPPORT ......................47
Maintenance schedule........................48
FREQUENTLY ASKED QUESTIONS /
TROUBLESHOOTING ...........................48
Warranty certificate ...........................49
Declaration of conformity ..................49
DESCRIPTION DE l’OUTIL ET CONTENU
DE L’EMBALLAGE................................50
INSTRUCTIONS GÉNÉRALES DE
SÉCURITÉ ET D’UTILISATION...............51
Règles générales.............................51
Ravitaillement en essence et
manipulation ..................................52
Transport de la tondeuse ...............52
Avant de commencer à travailler ...52
Pendant la manipulation ................53
Entretien et nettoyage ...................54
Rangement en cas de périodes
d'inutilisation plus longues.............55
Assistance technique......................55
INSTRuctions de montage ..................55
Montage et réglage de la poignée..55
Montage des câbles de frein et
d’embrayage...................................56
Montage du tableau.......................56
Montage du sac de ramassage.......56
Bouchon mulching..........................57
Support pour déflecteur d’éjection
arrière.............................................57
Instructions de fonctionnement.........57
Réglage de la hauteur de coupe.....58

5
Démarrer le moteur........................58
Arrêter le moteur............................58
Carburant........................................58
instructions d’Entretien ......................59
Lame................................................59
Montage et remplacement de lame
........................................................59
Nettoyage et remplacement du sac
de ramassage..................................59
Nettoyage du filtre à air..................60
Contrôle et changement d’huile du
moteur ............................................60
Réglage de câbles de frein et
d’embrayage...................................60
Contrôle et remplacement de la
bougie d’allumage ..........................61
Rangement et nettoyage................ 61
PROTECTION ENVIRONNEMENTALE...62
SERVICE CLIENT...................................62
PLAN D’ENTRETIEN.............................62
FOIRE AUX QUESTIONS/ RÉSOLUTION
DES PROBLÈMES.................................63
Certificat de garantie..........................64
Déclaration de conformité .................64
DECLARAÇÃO DE CONFORMIDADE ....65

6
DESCRIÇÃO DA MÁQUINA DE RELVA E CONTEÚDO DA EMBALAGEM
Máquina de relva c/tração 5CV –VIMR5C
Lista de Componentes
1
Pega Frontal
2
Escape
3
Tampa/vareta do cárter do óleo
4
Alavanca de regulação da altura de corte
5
Tampa do depósito de combustível
6
Pega do starter
7
Alavanca do acelerador
8
Painel
9
Alavanca da embraiagem
10
Pega
11
Alavanca do travão
12
Manípulo
13
Cesto de relva
14
Filtro de ar
15
Botão de injeção de combustível
16
Cachimbo e vela de ignição
Conteúdo da Embalagem
1
Máquina de relva VIMR5C
1
Cesto de relva
1
Pega frontal
4
Parafusos para a pega x2 / painel x2
2
Suporte para tampa de descarga traseira
1
Tampa para mulching
1
Manual de instruções
Especificações Técnicas
Motor:
Combustão 4T
Potência [kW]:
2.6
Cilindrada [CC]:
139
Rotação [rpm]:
2800
Combustível:
Gasolina 95
Depósito de Combustível
[L]:
1
Óleo de motor [L]:
0.6
Autonomia [h]:
± 2
Capacidade do cesto de
relva [L]:
65
Comprimento da lâmina
[mm]:
480
Altura de corte [mm]:
25 –75, com 6
posições
Nível de potência sonora
(LWA) [dB(A)]:
96
Peso [Kg]:
34.8

7
Simbologia
Alerta de segurança ou chamada de atenção.
Para reduzir o risco de lesões, o usuário deve ler o manual de instruções.
Proibição de fazer lume e de fumar.
Perigo de fogo ou explosão.
Perigo de queimadura.
Perigo de ferimentos.
Respeite a distância de segurança.
Embalagem de material reciclado.
INTRUÇÕES GERAIS DE SEGURANÇA E UTILIZAÇÃO
Ao utilizar uma máquina de relva e equipamentos de jardinagem deve considerar determinadas medidas
básicas de segurança, de modo a evitar o risco de incêndio, choques elétricos e acidentes pessoais.
Leia sempre as instruções de segurança, funcionamento e manutenção antes de começar a utilizar a sua
máquina de relva ou ferramenta de jardinagem. Guarde o manual de instruções para futuras consultas.
Geral
Estas medidas preventivas são imprescindíveis para a sua segurança, utilize a máquina de relva sempre com cuidado,
consciente da responsabilidade e tendo em consideração que o utilizador é responsável por eventuais acidentes
causados a terceiros ou aos seus bens.
A máquina de relva, só pode ser utilizada por pessoas que tenham lido o manual de instruções e estejam
familiarizadas com o manuseamento. Antes da primeira utilização, o utilizador deve obter instruções adequadas e
práticas. O utilizador deve ser instruído pelo vendedor ou por outra pessoa competente sobre a utilização da
máquina de relva. O manual de instruções é parte integrante na máquina de relva e tem que ser sempre fornecido.
Familiarize-se com os dispositivos de comando, assim como com a utilização da máquina de relva. O utilizador tem
de saber, nomeadamente, como parar rapidamente a máquina de relva e o motor de combustão.
Utilize a máquina de relva só se estiver em boas condições físicas e psíquicas. Não utilize máquina de relva se estiver
cansado ou sob o efeito de álcool, drogas ou medicamentos.
Se sofrer de algum problema de saúde, informe-se junto do seu médico sobre a possibilidade de trabalhar com a
máquina de relva.
Pessoas que utilizem dispositivos cardíacos (pacemakers) não devem utilizar este tipo de máquina de relva
nem permanecer junto dos mesmos sem aconselhamento médico.
O sistema de ignição desta máquina de relva produz um pequeno campo eletromagnético. Não se pode excluir
completamente a influência sobre alguns implantes médicos ativos ou passivos. Para reduzir o risco de lesões graves
ou fatais, pessoas com implantes cardíacos devem consultar o médico e o fabricante do implante antes de utilizar a
máquina de relva.
Nunca permita a utilização da máquina de relva por crianças, pessoas com capacidades físicas, sensoriais ou mentais
limitadas, pessoas com falta de experiência e conhecimento da máquina de relva ou outras pessoas que não estejam
familiarizadas com as instruções de utilização.

8
Esta máquina de relva apenas pode ser utilizada conforme descrito neste manual de instruções. Não é
permitida qualquer outra utilização, que possa ser perigosa e provoque ferimentos no utilizador ou danos na
máquina de relva.
Por motivos de segurança, é proibida qualquer alteração à máquina de relva além da montagem de acessórios
autorizados pelo fabricante. Qualquer alteração efetuada anula o direito à garantia.
Poderá obter informações sobre os acessórios autorizados junto do seu distribuidor oficial VITO.
Abastecimento e manuseamento da gasolina
A gasolina é tóxica e altamente inflamável. Guarde a gasolina apenas em recipientes previstos e homologados
para esse efeito. Nunca utilize garrafas ou semelhantes para remover ou armazenar produtos de serviço,
como, por exemplo, combustível. Alguém, em particular as crianças, poderá ser levado por engano a bebê-las.
Enrosque e aperte sempre as tampas do reservatório e recipientes de abastecimento de combustível. Assim reduz-
se o risco de derrame de combustível. As tampas com defeito devem ser substituídas.
Mantenha a gasolina afastada de faíscas, chamas, fontes de calor ou outras fontes de ignição. Não fume junto a
recipientes e máquina de relvas com gasolina, nem durante o processo de abastecimento.
Reabasteça e esvazie o depósito de combustível da máquina de relva apenas ao ar livre. O abastecimento de gasolina
deve ser realizado antes do motor de combustão ser ligado e com a máquina de relva colocada no chão, numa
superfície nivelada.
Antes de reabastecer, desligue o motor, deixe-o arrefecer e abra a tampa com cuidado, de forma a dissipar
lentamente a sobrepressão existente no interior do reservatório.
Não encha o depósito de combustível demasiado. No sentido de permitir que o combustível tenha espaço para se
expandir, nunca adicione combustível acima do rebordo inferior do bocal de enchimento. Adicionalmente, respeite
as indicações de utilização do motor de combustão.
Caso transborde gasolina, limpe imediatamente qualquer combustível derramado. O motor de combustão apenas
deve ser ligado depois da superfície suja com gasolina ser limpa. Dever-se-á evitar qualquer tentativa de ignição até
que os vapores da gasolina se tenham volatilizado (secar com pano).
Se a gasolina tiver entrado em contacto com o vestuário, este tem de ser mudado.
Transporte da máquina de relva
Não transporte a máquina de relva com o motor de combustão a funcionar. Antes do transporte, desligue o motor
de combustão e espere até que os acessórios de corte parem por completo.
Transporte sempre a máquina de relva com o motor de combustão frio e sem combustível. Assim evita derrames de
combustível durante o transporte.
Antes de começar a trabalhar
Certifique-se de que a máquina de relva apenas é utilizada por pessoas familiarizadas com o manual de utilização.
Verifique a estanquidade do sistema de combustível, particularmente as peças visíveis como, por exemplo, o
depósito, a tampa do depósito, as uniões das mangueiras flexíveis e a bomba manual de combustível do
carburador. Em caso de fugas ou danos, não ligue o motor de combustão e solicite a reparação da máquina de relva
a um distribuidor oficial.
Tenha atenção à área onde vai utilizar a máquina de relva e verifique a existência de obstáculos, objetos (fios
enrolados, peças de metal). Caso não seja possível remover os objetos ou obstáculos, marque-os para que não
entrem em contato com os acessórios de corte durante a utilização da máquina de relva.

9
Antes de colocar a máquina de relva em funcionamento:
•Efetue uma revisão de modo a garantir a correta montagem da máquina de relva e a garantir as questões
de segurança e o rendimento da máquina de relva;
•Verifique se o cachimbo (conector de ligação) está devidamente ligado à vela de ignição;
•Verifique se os dispositivos de segurança estão em perfeitas condições e se funcionam corretamente. Nunca
utilize a máquina de relva se os dispositivos de segurança estiverem em falta, danificados ou gastos;
•Substitua as peças avariadas, bem como todas as restantes peças usadas e danificadas;
•Após a montagem dos acessórios e antes de utilizar a máquina de relva, faça um ensaio à velocidademáxima
sem carga durante algum tempo. Verifique se existem desalinhamentos nas peças móveis ou qualquer outra
condição que possa afetar a operação da máquina de relva. Verifique se todas as peças móveis rodam
suavemente, sem ruídos anormais;
•Realize todos os ajustes e trabalhos necessários. Caso tenha dúvidas ou dificuldades dirija-se ao seu
distribuidor oficial VITO;
•Tenha em conta as normas municipais sobre as horas em que é permitido usar máquina de relva com motor
de combustão e o nível de ruído permitido.
Durante o trabalho
Mantenha terceiros afastados da área de operação da máquina de relva, pelo menos a 15m de distância.
Nunca trabalhe enquanto estiverem animais ou pessoas, em particular crianças, na zona de risco. Durante a
utilização da máquina de relva podem ser projetadas partículas a grande velocidade que podem provocar
ferimentos.
Mantenha também a distância de segurança, relativamente a objetos (veículos e vidros) de modo a evitar danos
materiais.
Quando trabalham duas ou mais pessoas simultaneamente na mesma área, devem ser mantidas as distâncias de
segurança para evitar acidentes e ferimentos.
Trabalhe apenas à luz do dia ou com boa iluminação artificial. Não utilize a máquina de relva à noite ou sempre que
não seja possível ter uma visão clara da área de trabalho.
Nunca trabalhe com a máquina de relva quando ocorrerem condições metrológicas desfavoráveis, como por
exemplo, denso nevoeiro, chuva ou vento forte, tempestades ou ocorrência de relâmpagos.
Durante a utilização da máquina de relva, coloque-se numa posição estável e mantenha sempre o equilíbrio.
Mantenha todas as partes do seu corpo afastadas do acessório de corte durante a utilização da máquina de relva.
Utilize sempre vestuário e equipamento de proteção pessoal. O uso de viseira ou óculos de proteção, máscara anti
poeira, proteção auricular, calçado de segurança antiderrapante, roupa de manga comprida, luvas, capacete e
caneleiras para as pernas, nas condições apropriadas, reduz o risco de lesões.
A roupa usada durante a utilização da máquina de relva deve ser adequada, justa e fechada, por exemplo, um fato
combinado. Não use roupa larga nem bijuteria. Mantenha o cabelo, a roupa e as luvas afastados das peças móveis.
Durante o trabalho, utilize sempre calçado resistente com sola antiderrapante e que cubra totalmente o pé.
Em caso de enjoos, dores de cabeça, problemas de visão (por exemplo, redução do campo de visão),
problemas de audição, tonturas, redução da capacidade de concentração, pare imediatamente o trabalho.
Estes sintomas podem ser provocados devido a concentrações de gases de escape demasiado elevadas.

10
O motor de combustão produz gases de escape venenosos assim que começa a trabalhar. Esses gases contêm
monóxido de carbono tóxico, um gás incolor e inodoro, bem como outras matérias nocivas. O motor de combustão
nunca pode ser colocado em funcionamento em espaços fechados ou mal arejados.
Durante a utilização da máquina de relva, planeie intervalos de descanso e evite utilizar a máquina de relva por
longos períodos. As vibrações permanentes são prejudiciais à saúde.
Nunca tente remover o material enrolado nos acessórios de corte e respetivas proteções enquanto o motor estiver
a funcionar ou o equipamento de corte a rodar. Pare o motor e aguarde a paragem dos acessórios de corte antes de
remover o material enrolado em torno do eixo da lâmina.
Uma grande carga de vibrações pode causar danos aos sistemas circulatório e nervoso, especialmente em
pessoas com problemas circulatórios. Consulte um médico, caso ocorram sintomas que possam ser causados
por vibrações. Entre estes sintomas, que ocorrem principalmente nos dedos, mãos ou pulsos, incluem-se por
exemplo, perda de sensibilidade, dores, fraqueza muscular, descoloração da pele ou sensação de formigueiro
desagradável.
Os dispositivos de comando e de segurança instalados na máquina de relva não podem ser retirados nem inibidos.
Manutenção e limpeza
Durante a realização de trabalhos de limpeza, ajuste, reparação ou manutenção, utilize sempre luvas e coloque a
máquina de relva num piso firme e plano.
Afaste o cachimbo da vela de ignição, dado que uma faísca de ignição inadvertida pode provocar queimaduras
ou choques elétricos. Um contacto inadvertido da vela de ignição com o cachimbo da vela pode originar um
arranque involuntário do motor de combustão.
Deixe a máquina de relva arrefecer em particular antes de efetuar trabalhos de manutenção na área do motor
de combustão, do coletor de escape e do silenciador. Podem ser atingidas temperaturas de 80°C e superiores.
Verifique frequentemente a máquina de relva, especialmente antes do armazenamento (por exemplo, antes do
período de inverno), quanto a desgaste e danos.
Substitua imediatamente as peças gastas ou danificadas, por motivos de segurança, de modo que a máquina de
relva esteja sempre em condições de funcionamento seguro.
Limpeza:
A máquina de relva tem de ser cuidadosamente limpa na sua totalidade após ser utilizada.
Limpe o motor à mão (evite introduzir água no filtro de ar e no escape). Evite molhar os controlos e outros
equipamentos/acessórios difíceis de secar (a água estimula o aparecimento de corrosão e ferrugem);
Não utilize produtos de limpeza agressivos. Estes produtos podem danificar plásticos e metais, prejudicando o
funcionamento seguro da sua máquina de relva.
De modo a evitar riscos de incêndio, as áreas das aberturas de ar de refrigeração, das alhetas de refrigeração e do
escape deverão permanecer isentas de resíduos inflamáveis.
Trabalhos de manutenção:
Apenas podem ser realizados trabalhos de manutenção descritos neste manual de instruções, todos os restantes
trabalhos deverão ser executados por um distribuidor oficial.
Utilize apenas acessórios, óleos ou lubrificantes autorizados pela VITO. Caso contrário, poderão ocorrer ferimentos
ou danos na máquina de relva. Em caso de dúvidas, deverá dirigir-se a um distribuidor oficial.
Por motivos de segurança, os componentes de condução de combustível (mangueiras, depósito, tampa do depósito
e ligações) devem ser verificados regularmente, de forma a detetar danos e locais com fugas. Se necessário, deverão
ser substituídos por distribuidor oficial.

11
Mantenha os autocolantes de advertência e de indicação sempre limpos e legíveis.
Mantenha todas as porcas e parafusos bem apertados, para que a máquina de relva esteja em condições de
funcionar com segurança.
Se retirar componentes ou dispositivos de segurança para efetuar trabalhos de manutenção, estes deverão ser
imediatamente recolocados de forma correta.
Armazenamento no caso de períodos de paragem mais longos
Nunca guarde a máquina de relva com gasolina no depósito dentro de um edifício. Os vapores da gasolina que se
formam podem entrar em contacto com chamas ou faíscas e inflamar-se.
Guarde a máquina de relva num local seco, com o depósito vazio e a reserva de combustível num compartimento
bem fechado e bem ventilado. Evite locais com elevada humidade de modo a evitar o aparecimento de corrosão e
ferrugem.
Limpe minuciosamente a máquina de relva antes do armazenamento, nomeadamente, no período de inverno.
Armazene a máquina de relva em estado operacional.
Certifique-se de que a máquina de relva está protegida contra uma utilização indevida (por exemplo, por crianças).
Assistência Técnica
A sua máquina de relva deve ser reparada apenas pelo serviço de assistência técnica da marca, ou por pessoal
qualificado, apenas com peças de substituição originais.
INSTRUÇÕES DE MONTAGEM
Montagem e ajuste da pega
Levante a pega e alinhe os furos, colocando de seguida os parafusos e os manípulos. Ponha o starter no lado direito
da pega, fixando o cabo com fixador plástico dos cabos.
Introduza o cabo do starter no suporte.
A pega tem duas posições de ajuste em altura “L” ou “H”.
O furo “H” é a posição mais alta e o furo “L” é a posição mais baixa.
Parafuso
Manípulo

12
Montagem dos cabos de travão e embraiagem
Coloque os cabos do travão e embraiagem nos respetivos orifícios.
Montagem do painel
Fixe o painel com dois parafusos.
Montagem do cesto da relva
•Coloque a estrutura dentro do cesto da relva e prenda com os clips plásticos.
•Levante a tampa de descarga traseira, retire a tampa para mulching e coloque o cesto da relva.
Cabo do Travão
Cabo da Embraiagem
Estrutura
Cesto da
relva
Clip
Tampa de descarga
traseira
Pega do
cesto da
relva

13
Tampa para mulching
A tampa para mulching ajuda a curvar o interior da base da máquina de relva para uma mulching mais eficiente.
Coloque e retire a tampa para mulching levantando a tampa de descarga traseira. A tampa para mulching só se
encaixa de uma forma. Retire-a quando utilizar o cesto da relva.
Suporte da tampa de descarga traseira
Levante a tampa de descarga traseira e coloque dois suportes para segurar a tampa, para facilitar a saída da relva
para o cesto.
INSTRUÇÕES DE FUNCIONAMENTO
Durante a utilização da máquina de relva deve ter em consideração alguns cuidados e procedimentos de utilização,
de modo a evitar acidentes, danos e aumentar a eficiência da máquina de relva:
•Garanta que efetua o arranque da máquina de relva a uma distância superior a 3m do local de
abastecimento;
•Segure sempre a máquina de relva com as duas mãos;
•Se você ouvir um ruído incomum ou a máquina de relva vibrar de forma anormal, pare de trabalhar e
identifique a causa;
•Nunca utilize a máquina de relva danificada;
Tampa de
descarga
traseira
Tampa para
mulching

14
Ajuste da altura de corte
A máquina de relva tem seis posições de altura de corte ajustáveis.
A lâmina pode causar ferimentos graves. Pare o motor antes de ajustar a altura de corte.
Arranque do motor
Para ligar o motor, certifique-se que a vela está colocada corretamente e que a máquina possui óleo e
combustível suficiente.
1. Pressionar a alavanca do travão e puxar o cabo do starter;
Para a máquina de relva andar, pressione a alavanca do travão e a alavanca da embraiagem simultaneamente.
Paragem do motor
1. Liberte, primeiramente, a alavanca da embraiagem;
2. Liberte a alavanca do travão.
A lâmina continua a rodar por alguns segundos depois de o motor parar. Retire o cachimbo da vela de ignição
se a máquina de relva não estiver em uso.
Combustível
O motor deve funcionar com gasolina sem chumbo 95.
Combustíveis não apropriados ou diferentes do recomendado podem levar a graves danos no motor. A gasolina de
menor qualidade podem danificar o motor, as juntas de vedação, as mangueiras e o depósito de combustível.
Guarde o combustível em recipientes autorizados e adequados num lugar seguro, seco e fresco, protegida da luz e
sol. O combustível envelhece, coloque só a quantidade necessária para algumas semanas. Não armazene nem utilize
combustível com mais de 30 dias.
Agite o recipiente de combustível antes de abastecer o depósito da máquina de relva.
No depósito pode formar-se pressão, abra o depósito com cuidado. Evite o contato direto da pele e a inalação
de vapores de combustível.
Ao encher o depósito de combustível, não adicione combustível acima do nível máximo do bocal de enchimento.

15
INSTRUÇÕES DE MANUTENÇÃO
Antes de qualquer trabalho de manutenção ou de limpeza, coloque a máquina de relva numa superfície
nivelada, desligue o motor e retire o cachimbo da vela de ignição.
Nunca toque no escape, vela de ignição ou outras peças metálicas do motor enquanto o motor está em
funcionamento ou imediatamente após desligar o motor. Fazer isso pode resultar em queimaduras graves ou
choque elétrico;
Lâmina
•Incline a máquina de relva para a direita, para o filtro de ar ficar para cima, de modo a evitar o derrame de
combustível e o excesso do mesmo no carburador, dificultando o arranque;
•Inspecione a lâmina quanto a danos, fissuras e ferrugem ou corrosão excessiva;
•Uma lâmina romba pode ser afiada, mas uma lâmina que esteja demasiado gasta, dobrada, rachada ou
danificada deve ser substituída;
•Deve ser sempre utilizada uma chave dinamométrica ao instalar a lâmina;
•Verifique sempre se o parafuso da lâmina está apertado.
Instalação e substituição da lâmina
Se remover a lâmina para afiar ou substituir, vai precisar de uma chave dinamométrica para apertar o parafuso. Use
luvas sempre que mexer na lâmina.
•Remova o parafuso com uma chave de caixa. Use um bloco de madeira para evitar que a lâmina gire ao
remover o parafuso. Em seguida, retire a lâmina;
•Instale a lâmina utilizando o parafuso da lâmina e anilhas especiais. Certifique-se de que instala as anilhas
especiais com o lado côncavo virado para a lâmina e o lado convexo virado para o parafuso;
•Aperte o parafuso com uma chave dinamométrica. Use um bloco de madeira para evitar que a lâmina gire
ao apertar o parafuso.
Limpeza e substituição do cesto da relva
Lave o cesto com uma mangueira de jardim e deixe secar completamente antes de voltar a usar. Usar o cesto
molhado, levará a que entupa rapidamente.
Substituição
•Retire os clips de plástico, retire a estrutura do cesto;
•Insira a estrutura no novo cesto, e prenda com os clips de plástico.
Adaptador
da lâmina
Lâmina
Parafuso
Anilha

16
Limpeza do filtro do ar
Os filtros de ar sujos diminuem a potência do motor, aumentam o consumo de combustível e dificultam os
arranques.
Verifique e limpe o filtro de ar em água morna com sabão. Seque completamente antes de instalar novamente.
A utilização do filtro sujo irá restringir o fluxo de ar no carburador afetando o rendimento da máquina de relva;
Caso se encontre danificado ou encolhido, substitua por um novo.
1. Remova a tampa, pressionando as abas;
2. Remova o filtro da caixa;
3. Verifique se o filtro está danificado e substitua se necessário;
4. Limpe o filtro batendo várias vezes numa superfície dura para remover a sujidade, ou usando um compressor;
nunca tente escovar o filtro, pois pode danificar;
5. Limpe a sujidade do interior da caixa do filtro usando um pano húmido;
6. Reinstale o filtro na caixa e coloque a tampa.
Verificação e mudança do óleo de motor
Verifique o nível do óleo sempre com a máquina desligada.
•Retire a tampa do depósito do óleo e limpe a vareta;
•Insira a vareta no tubo de enchimento de óleo, mas não o enrosque;
•Verifique o nível do óleo indicado na vareta;
•Se tiver perto do nível inferior, encha até ao nível indicado. Não encha em demasia.
•Coloque a tampa do depósito, certificando-se que fica bem preso.
Drene o óleo enquanto o motor estiver quente. O óleo quente drena mais rápido e completamente.
•Limpe a área de enchimento de óleo e em seguida remova a tampa do depósito;
•Coloque uma aparadora ao lado da máquina de relva para apanhar o óleo usado e depois incline a máquina
para o lado direito. O óleo usado irá drenar através do tubo de enchimento. Deixe escorrer completamente;
•Encha com o óleo recomendado (15W40). Não encha em demasia. Dê alguns minutos para o óleo assentar
e depois verifique se já está no nível pretendido.
Ajuste dos cabos de travão e embraiagem
Se a alavanca de embraiagem estiver solta, deve rodar o ajuste do cabo para apertar.
Se a alavanca do travão estiver solta, deve rodar o ajuste do cabo para apertar.
Ajuste do cabo de
travão
Ajuste do cabo de
embraiagem /
tração

17
Verificação e substituição da vela de ignição
Para assegurar um adequado funcionamento do motor, a vela de ignição deve estar limpa e com a folga adequada
entre os elétrodos.
Existem vários fatores que podem influenciar o funcionamento da vela de ignição: afinação do carburador e mistura
de combustível incorretas, e filtro de ar sujo. Estes fatores provocam depósitos nos elétrodos da vela, originando
problemas de funcionamento e dificuldades de arranque.
Se a máquina de relva estiver com pouca potência ou apresentar dificuldades no arranque, verifique a vela de
ignição, antes de efetuar qualquer outra verificação.
1. Remova o cachimbo, desenrosque a vela de ignição com a chave fornecida e verifique se está limpa. Caso esteja
suja, remova a fuligem com uma escova;
2. Se a vela estiver “encharcada”, com excesso de combustível, coloque um pano limpo sobre o orifício da vela de
ignição e puxe a pega do sistema de arranque várias vezes com a vela de ignição removida;
3. Meça a distância entre os elétrodos com ferramenta adequada. A distância deverá estar situada entre 0.7-0.8
mm. Caso seja necessário dobre o elétrodo até atingir a folga adequada;
4. Coloque a vela de ignição com a mão para evitar danos na rosca e aperte de forma a comprimir a anilha de
vedação, utilizando a chave fornecida;
5. Caso a vela de ignição não faça faísca no arranque, substitua-a;
A vela solta poderá sobreaquecer e provocar danos no motor.
Utilize sempre o tipo de vela de ignição recomendado pelo fabricante. A utilização de uma vela incorreta pode
danificar o cilindro.
Armazenamento e limpeza
Armazenamento
A preparação do armazenamento durante longos períodos é vital para evitar problemas e aumentar a vida útil da
máquina de relva.
Nunca guarde a máquina de relva com gasolina no depósito. Dependendo da região e das condições de
armazenamento, a gasolina pode deteriorar e oxidar, causando danos no carburador e no sistema de combustível,
arranques difíceis e entupimentos provocados pelo depósito de partículas.
Antes do armazenamento, efetue o seguinte procedimento:
1. Retire o combustível do depósito;
2. Coloque o motor em funcionamento até que este pare por falta de combustível;
3. Retire a vela de ignição e coloque óleo novo para motor (5-10 cl) no cilindro, através do orifício da vela de
ignição;
4. Coloque um pano limpo sobre o orifício da vela de ignição e puxe a pega do sistema de arranque para distribuir
o óleo no cilindro;
5. Puxe a pega do sistema de arranque devagar enquanto sentir resistência. O pistão está a subir e as válvulas de
admissão e escape estão fechadas. Deixar o motor nesta posição vai ajudar a proteger da corrosão interna;
6. Reinstale a vela de ignição;
Limpeza
Limpe a máquina de relva a fundo após cada utilização. Retire todos os resíduos acumulados na lâmina. O
manuseamento cuidado protege a máquina e aumenta a vida útil.

18
PROTEÇÃO DO MEIO AMBIENTE
A embalagem é composta por materiais recicláveis, que podeeliminar através dos pontos de reciclagem locais.
Nunca coloque máquinas de combustão no lixo doméstico!
Os lixos como o óleo antigo, combustível, lubrificante, filtros e peças de desgaste podem prejudicar os seres
humanos, animais e meio ambiente, como tal, têm de ser devidamente eliminados ou reciclados.
Certifique-se de que a máquina de relva desativado é encaminhado e eliminado de uma forma compatível com o
meio ambiente num centro de reciclagem.
Pode obter informações relativas à eliminação da máquina de relva usado através dos responsáveis legais pela
reciclagem no seu município.
APOIO AO CLIENTE
Tel.: [phone]
E-mail: [e-mail] / [e-mail]
Site: www.centrallobao.pt
PLANO DE MANUTENÇÃO
Intervenção
Diário
1º mês
ou
5
horas
3 em 3
meses
ou 25
horas
Todos os
6 meses
ou 50
horas
Todos os
anos ou 100
horas
2 em 2 anos
ou 250
horas
Óleo de motor
Verificar






Substituir






Filtro de ar
Verificar






Substituir






Vela de ignição
Verificar /
Ajustar






Substituir






Deposito e filtro de
combustível
Limpar






Tubo de
combustível
Verificar
A cada 2 anos (substituir se necessário)
Válvula
Verificar /
Ajustar






Câmara de
combustão
Limpar
A cada 200 horas

19
PERGUNTAS FREQUENTES / RESOLUÇÃO DE PROBLEMAS
Motor não liga
Causa provável
Solução
Verifique o combustível.
Sem combustível.
Reabasteça.
Combustível fraco; motor
armazenado sem tratamento
ou gasolina drenada; abastecido
com gasolina de fraca qualidade.
Drene o depósito de combustível
e carburador. Abasteça com
gasolina nova.
Remova e inspecione a vela.
Falha na vela, danificada ou com
folga diferente.
Substitua a vela.
Vela encharcada em combustível.
Seque e instale novamente.
O motor deverá ser visto por um
agente autorizado.
Filtro entupido, mau
funcionamento do carburador,
mau funcionamento da ignição,
válvulas presas, etc.
Substitua ou repare os
componentes necessários.
Motor perde potência
Causa possível
Solução
Verifique o filtro de ar.
Elementos filtrantes sujos.
Limpe ou substitua os elementos.
Verifique o combustível.
Combustível fraco; motor
armazenado sem tratamento ou
gasolina drenada; abastecido com
gasolina de fraca qualidade.
Drene o depósito de combustível
e carburador. Abasteça com
gasolina nova.
O motor deverá ser visto por um
agente autorizado.
Filtro entupido, mau
funcionamento do carburador,
mau funcionamento da ignição,
válvulas presas, etc.
Substitua ou repare os
componentes necessários.

20
CERTIFICADO DE GARANTIA
A garantia desta máquina é de dois anos a partir da data
de compra. Deverá, pois, guardar a prova de compra
durante esse período de tempo. A garantia engloba
qualquer defeito de fabrico, de material ou de
funcionamento, assim como os sobressalentes e
trabalhos necessários para a sua recuperação.
Excluem-se da garantia a má utilização do produto,
eventuais reparações efetuadas por pessoas não
autorizadas (fora da assistência da marca VITO), assim
como qualquer estrago causado pela utilização da
mesma.
DECLARAÇÃO DE CONFORMIDADE
Declaramos sob nossa exclusiva responsabilidade que o
artigo VIMR5C –MÁQUINA DE RELVA C/TRAÇÃO 5 CV,
cumpre as seguintes normas ou documentos
normativos, EN ISO 5395-1:2013+A1, EN ISO 5395-
2:2013+A1+A2, AfPS GS 2014:01, EN ISO 14982:2009,
e24*2016/1628*2017/656SRA1/P*0051*00, EN ISO
3744:1995 e ISO 11094:1991 conforme as
determinações das diretivas:
Diretiva 2006/42/EC - Diretiva Máquinas
Diretiva 2014/30/EU –Diretiva de Compatibilidade
Eletromagnética
Diretiva 2017/656/EU –Diretiva Euro V
Diretiva 2005/88/EC –
Nível de potência acústica garantida: LwA 96 dB(A)
S. João de Ver,
01 de Dezembro 2019
Central Lobão S.A.
O Técnico Responsável
Hugo Santos
