Wachendorff ur3274 User manual

Universalregler UR3274
Betriebshandbuch
Version 1.2

Bedienungsanleitung - UR3274 3
Inhalt
1 Sicherheitshinweise................................................................................7
1.1 Allgemeine Hinweise ..............................................................7
1.2 Bestimmungsgemäße Verwendung....................................8
1.3 Qualiziertes Personal.............................................................8
1.4 Restgefahren ..............................................................................8
1.5 CE-Konformität..........................................................................9
2 Bestellhinweise und Reglerbezeichnung..........................................9
3 Technische Daten....................................................................................9
3.1 Allgemeine Daten/Funktionen..............................................9
3.2 Hardware...................................................................................10
3.3 Software ....................................................................................11
4 Abmessungen und Einbauhinweise ................................................11
5 Elektrischer Anschluss..........................................................................12
5.1 Anschlussschaltbilder............................................................12
6 Anzeige und Tastenfunktionen.........................................................16
6.1 Anzeige ......................................................................................16
6.2 Statusanzeige (LED)................................................................16
6.3 Tastenfunktionen....................................................................17
7 Regler-Funktionen................................................................................17
7.1 Modizierung von Sollwert und Alarmwert....................17
7.2 Auto-Tuning..............................................................................18
7.3 Manuelles Tuning....................................................................18
7.4 Automatisches Tuning...........................................................18
7.5 Soft-Start ...................................................................................19
7.6 Autom./manuelle Einstellungen für den %-Ausgang...19
7.7 Voreinstellung von Programmzyklen................................20
7.8 Programmiergerät (optional)..............................................21
7.9 Werkseinstellungen laden....................................................22

4UR3274 - Bedienungsanleitung
7.10 Sensorabgleich (LATCH ON).................................................22
7.11 Digitaler Eingang....................................................................24
7.12 Funktion Heizen/Kühlen (neutrale Zone) .........................25
8 TIMER Funktion......................................................................................28
8.1 Einzelner Timer ........................................................................28
8.2 Zweifacher Timer ....................................................................29
8.3 Zweifacher sequentieller Timer ..........................................30
8.4 Zweifacher Timer ....................................................................30
8.5 Alarm Timer..............................................................................31
9 Serielle Kommunikation......................................................................32
9.1 Slave............................................................................................32
9.2 Master.........................................................................................38
10 Konguration.........................................................................................42
10.1 Passwortschutz und Ändern der Parameter....................42
11 Tabelle aller Programmierpunkte ....................................................43
12 Alarm Einstellmöglichkeiten .............................................................62
13 Fehlermeldungen Regler und Eingänge.........................................67
14 Zusammenfassung der eingestellten ............................................. 68

Summary
1 Safety instructions................................................................................71
1.1 General instructions .............................................................71
1.2 Intended Usage .......................................................................72
1.3 Qualied personnel................................................................72
1.4 Remaining hazards ................................................................72
1.5 CE Conformity ..........................................................................73
2 Model Identication.............................................................................73
3 Technical Data.......................................................................................73
3.1 General Features .....................................................................73
3.2 Hardware Features .................................................................74
3.3 Software Features...................................................................75
4 Dimensions and Installation..............................................................75
5 Electrical wirings ..................................................................................76
5.1 Wiring diagram .......................................................................76
6 Display and Keys Functions............................................................... 80
6.1 Numeric Indicators (Display) .............................................. 80
6.2 Meaning of Status Lights (Led)........................................... 80
6.3 Keys .............................................................................................81
7 Controller Functions.............................................................................81
7.1 Modifying Main Setpoint and Alarm Setpoint Values ..81
7.2 Auto-Tune..................................................................................82
7.3 Manual Tuning.........................................................................82
7.4 Automatic Tuning ..................................................................82
7.5 Soft Start....................................................................................83
7.6 Automatic/Manual Regulation for % Output Control..83
7.7 Pre-Programmed Cycle......................................................... 84
7.8 Programming module (optional)...................................... 84
7.9 Loading default values..........................................................85
User manual - UR3274 5

7.10 LATCH ON Functions ............................................................. 86
7.11 Digital Input Functions......................................................... 88
7.12 Dual Action Heating-Cooling............................................. 88
8 Timer operation.....................................................................................91
8.1 Single Timer..............................................................................91
8.2 Dual Timer.................................................................................92
8.3 Dual Sequential Timer ...........................................................92
8.4 Dual Timer Loop.....................................................................93
8.5 Relating Timers to Alarms....................................................93
9 Serial Communication.........................................................................95
9.1 Slave............................................................................................95
9.2 Master........................................................................................ 99
10 Conguration...................................................................................... 102
10.1 Modify Conguration Parameter .................................... 102
11 Table of Conguration Parameters............................................... 103
12 Alarm Intervention Modes................................................................119
13 Table of Anomaly Signals ................................................................ 123
14 Summary of Conguration parameters.......................................124
6 UR3274U - User manual

Bedienungsanleitung - UR3274 7
Vorwort
Vielen Dank für die Auswahl des Wachendor Reglers UR3274.
Mit dem Regler UR3274 macht Wachendor es möglich, mit
einem einzigen Gerät unterschiedliche Anwendungen zu
realisieren, da unterschiedlichste Sensoren angeschlossen
und verschiedene Arten der Ausgänge gewählt werden
können. Neben dem großen Spannungsbereich von 24
VAC/VDC bis 230 VAC/VDC, dem Universaleingang für 17
unterschiedliche Sensoren sind die Ausgänge als Relais oder
SSR-Treiber kongurierbar. Der Anwender oder Händler kann
die Lagerhaltung rationalisieren (Lager-/Einkaufskosten) und
die Verfügbarkeit erhöhen.
Diese Serie wird vervollständigt durch Geräte mit serieller
Schnittstelle RS485 / Modbus RTU. Die Konguration
der Para-meter kann auch schnell und einfach durch die
Speicherkarte durchgeführt werden, wobei mit integrierter
Batterie zur Übertragung der Daten/Parameter kein Kabel
benötigt wird.
1 Sicherheitshinweise
1.1 Allgemeine Hinweise
Zur Gewährleistung eines sicheren Betriebes darf das Gerät
nur nach den Angaben in der Betriebsanleitung betrieben
werden. Bei der Verwendung sind zusätzlich die für den
jeweiligen Anwendungsfall erforderlichen Rechts- und Si-
cherheitsvorschriften zu beachten. Sinngemäß gilt dies auch
bei Verwendung von Zubehör.

8UR3274 - Bedienungsanleitung
1.2 Bestimmungsgemäße Verwendung
Die Geräte der Reglerserie UR dienen zur Anzeige
und Überwachung von Prozessgrößen. Jeder darüber
hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
Ein Gerät der Reglerserie UR darf nicht als alleiniges Mittel
zur Abwendung gefährlicher Zustände an Maschinen und
Anlagen eingesetzt werden. Maschinen und Anlagen müssen
so konstruiert werden, das fehlerhafte Zustände nicht zu einer
für das Bedienpersonal gefährlichen Situation führen können
(z. B. durch unabhängige Grenzwertschalter, mechanische
Verriegelungen, etc.).
1.3 Qualiziertes Personal
Geräte der Reglerserie UR dürfen nur von qualiziertem
Personal, ausschließlich entsprechend der technischen Daten
verwendet werden.
Qualiziertes Personal sind Personen, die mit der Aufstellung,
Montage, Inbetriebnahme und Betrieb dieses Gerätes vertraut
sind und die über eine ihrer Tätigkeit entsprechenden
Qualikation verfügen, sowie mit Aufstellung, Montage,
Inbetriebnahme und Betrieb dieses Gerätes vertraut sind und
die über eine ihrer Tätigkeit entsprechenden Qualikation
verfügen.
1.4 Restgefahren
Die Geräte der Reglerserie UR entsprechen dem Stand der
Technik und sind betriebssicher. Von den G eräten können
Restgefahren ausgehen, wenn sie von ungeschultem
Personal unsachgemäß eingesetzt und bedient werden. In
dieser Anleitung wird auf Restgefahren mit dem folgenden
Symbol hingewiesen: Dieses Symbol weist darauf hin, dass
bei Nichtbeachtung der Sicherheitshinweise Gefahren

Bedienungsanleitung - UR3274 9
für Menschen bis zur schweren Körperverletzung oder Tod
und/oder die Möglichkeit von Sachschäden besteht.
1.5 CE-Konformität
Die Konformitätserklärung liegt bei uns aus. Sie können diese
gerne beziehen. Rufen Sie einfach an.
2 Bestellhinweise und Reglerbe-
zeichnung
In der nachfolgenden Tabelle nden Sie das gewünschte
Modell.
Spannungsversorgung aller Modelle 24 bis 230 VAC/VDC +/-15 % 50/60
Hz – 4,6 VA
UR3274U5 2 Relais (8 A+5 A) + 1 SSR
UR3274U6 1 Relais 8 A + 1 SSR + RS485
3 Technische Daten
3.1 Allgemeine Daten/Funktionen
Anzeige 4x10,2 mm Anzeige + 4x7,6 mm
Anzeige
Umgebungsbedin-
gungen
Temperatur: 0 °C bis 45 °C
Feuchte: 35 % bis 95 % rH
Schutzart IP65 von der Front (mit Dichtung)
Gehäuse IP30 und Anschluss IP20
Material Polycarbonat ABS UL94VO
selbstlöschend
Gewicht 100 g

10 UR3274 - Bedienungsanleitung
3.2 Hardware
Analog-
eingang
AN1. Kongurierbar über
Software.
Eingang: Thermoe-
lemtent Typ K, S, R, J.
Automatische
Vergleichsstellen-
kompensation von 0°C
bis 50°C.
Widerstandsthermome-
ter: Pt100, Pt500, Pt1000,
Ni100, PTC1K, NTC10K
(β 3435K).
Linear: 0 bis 10 V,
0 bis 20 mA oder
4 bis 20 mA, 0 bis 40 mV.
Potentiometer: 6 KΩ,
150 KΩ.
Toleranz (25 °C)
+/-0.2% ±1 Zier für
Thermoelementein-
gang, Widerstandsther-
mometer und V / mA.
Vergleichsstelle
Genauigkeit 0.1 °C/°C.
Impedanz:
0 bis 10 V: Ri>110 KΩ
0 bis 20 mA: Ri<5 Ω
4 bis 20 mA: Ri<5 Ω
0 bis 40 mV: Ri>1 MΩ
Relais-
ausgang
2 Relais (UR3274U5)
1 Relais (UR3274U6)
Kongurierbar als
Regel- und/oder
Alarmausgang.
Kontakte:
Q1: 8 A bis 250 V~
für Ohmsche Last
Q2: 5 A bis 250 V~
für Ohmsche Last
SSR-
Ausgang
1 SSR Kongurierbar als
Regel- und/oder
Alarmausgang.
12 VDC/30 mA
Versor-
gung
Spannungsversorgung
24 bis 230 VAC/VDC
+/-15 % 50/60 Hz
Leistungs-
aufnahme 4.6 VA

Bedienungsanleitung - UR3274 11
3.3 Software
Regelalgorithmus ON-OFF mit Hysterese.
P, PI, PID, PD mit Proportionalzeit.
Proportionalband 0 bis 9999 °C oder °F
Integralzeit 0,0 bis 999,9 sec (0 ausgeschlossen)
Dierentialzeit 0,0 bis 999,9 sec (0 ausgeschlossen)
Reglerfunktionen
Manuelles oder automatisches Tuning,
kongurierbare Alarme, Schutz Regle-
rausgang und Grenzwerte, Aktivierung
von Funktionen des digitalen Eingangs,
eingestellter Zyklus mit Start / Stop.
4 Abmessungen und Einbauhinweise
U1
CN1
1 6
123
77 mm
35 mm
53 mm
7
SCHALTTAFEL
AUSSCHNITT
28.5 X 70.5 mm
EMPFOHLENE DICKE 2 ÷8mm
DICHTUNG
PROGRAMMIER MODUL mit BATTERIE

12 UR3274 - Bedienungsanleitung
5 Elektrischer Anschluss
Die Gerätespezikationen entsprechen Niederspannungsricht-
linie 2006/95/EG und 2014/35/EU (LVD) und EMV 2004/108/
EG und 2014/30/EU (EMC). Bei Anwendungen im industriellen
Umfeld beachten Sie bitte die folgenden Sicherheitshinweise:
• Getrennte Verlegung der Signalkabel und Stromversorgung.
• Vermeiden Sie den Einbau in der Nähe von Leistungsschalter,
Schützen und Hochspannungsmotoren und sichern Sie eine
ausreichende Entfernung von Filtern, Drosseln, Magneten
oder anderen starken induktiv/kapazitiven Verbrauchern.
• Halten Sie den Regler von Geräten mit Hochspannung,
sowie Frequenzumrichtern fern.
• Die Installation von externen Netzltern wird
(inbesondere bei Betriebsspannung von 230 VAC)
dringend empfohlen. Dieses Gerät ist zum Einbau in ein
maschinelles Umfeld Konzipiert und entworfen worden.
Die CE-Kennzeichnung dieses Gerätes entbindet nicht von
der Prüfung der Sicherheits- und Konformitätsanforde-
rungen des maschinellen Umfeldes in seiner Gesamtheit.

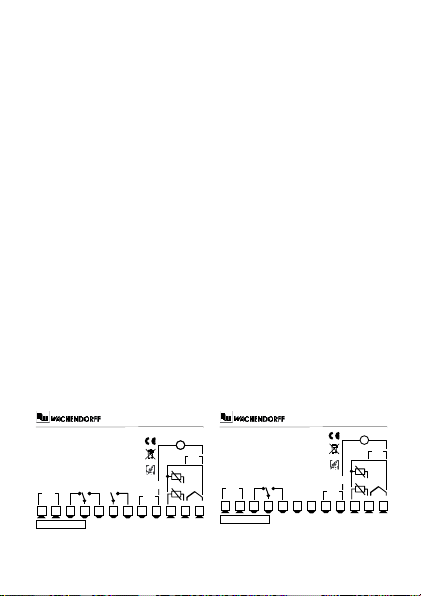

5.1 Anschlussschaltbilder
Es werden die Anschlussbelegungen der 2 unterschiedlichen
Regler nachfolgend dargestellt.
UR3274U5 UR3274U6
PTC/NT C
-
+
Tc
+V D C
SSR
12 3 4 5678910 11 12
-
+
I
V/ I
+
-
P T/NI100/1K
Speicher
1
24...230V
AC/DC
Universalregler, 2SW, Relais/SSR
P/N: UR3274U5
Supply: 24 bis 230 VAC/DC; 4,6 VA
wp-direkt.de
I
2-Drah t 4/20mA
Ve rsorgung
5A 230V
Resistiv e
1/8HP
Q2
8A 230V
Resistiv e
1/2HP
Q1
12
Universalregler, 2 SW, RS485
Supply: 24 bis 230 VAC/DC; 4,6 VA
P/N: UR3274U6
wp-direkt.de
PTC/NT C
-
+
Tc
+V D C
SSR
12 3 4 5678910 11 12
-
+
I
V/ I
+
-
P T/NI100/1K
2-Drah t 4/20mA
Ve rsorg.
Speicher
1
-
+
RS485
24...230V
AC/DC
8A 230V
Resistiv

Bedienungsanleitung - UR3274 13
Versorgung
1 2
24...230V
AC/DC
Schaltnetzteil mit erweitertem Bereich.
24 VAC/VDC bis 230 VAC/VDC
±15 % 50/60 Hz – 5,5VA.

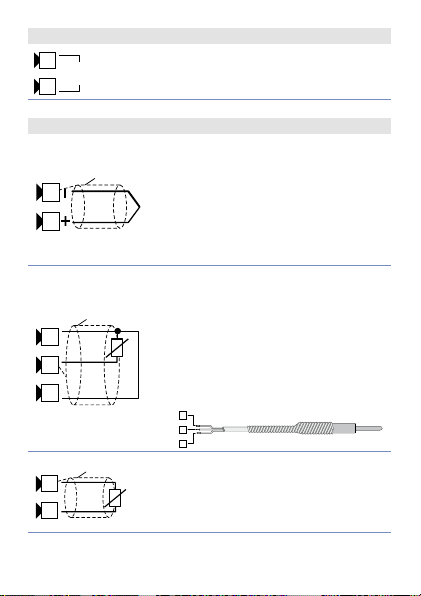

AN1 Analogeingang
Tc
11 12
Schirm
Für Thermoelemente Typ K, S, R, J.
• Polarität beachten
• Für eine mögliche Verlängerung des
Anschlusskabels nur passende Kabel
und Anschlussklemmen verwenden
• Bei Verwendung eines geschirmten
Kabels nur eine Seite mit der Masse
verbinden
PT/NI100
10 11 12
A
B
C
Schirm
Für Temperaturfühler Pt100, Ni100
• Für einen 3-Draht Anschluss
verwenden Sie bitte eine Leitung mit
gleichem Querschnitt.
• Für 2-Draht Anschluss überbrücken
Sie die Klemmen 10 und 12.
• Bei Verwendung eines geschirmten
Kabels nur eine Seite mit der Masse
verbinden.
RED
RED
WHITE
10
11
12
PTC/NTC
10 11
Schirm
Für Temperaturfühler NTC, PTC,
Pt500, Pt1000 und Potentiometer
• Bei Verwendung eines geschirmten
Kabels nur eine Seite mit der Masse
verbinden

14 UR3274 - Bedienungsanleitung
Schirm
+VDC V/I
9 10 11 12
Für analoge Signale V/mA
• Polarität beachten
• Bei Verwendung eines geschirmten
Kabels nur eine Seite mit der Masse
verbinden.
Anschlussbeispiele für einen analogen V/mA Eingang
0...10V
1112
Für Signale 0/4 V bis 10 V
> Polarität beachten
0/4...20mA
A
B
C
1112 9
P:0...100mbar
Pmax:3bar
T:0..70°C
OUT: 4...20mA
IN :9...33VDC
DRUCK TRANSMITTER
Für Signale 0/4 mA bis 20 mA mit 3-Draht
Sensor
> Polarität beachten
C=Sensor-Ausgang
B=Sensor-Masse
A=Sensor-Versorgung
0/4...20mA
C
B
1112
P:0...100mbar
Pmax:3bar
T:0..70°C
OUT: 4...20mA
IN :9...33VDC
DRUCK TRANSMITTER
EXTERNE
VERSORGUNG
Für Signale 0/4 mA bis 20 mA mit
externer Sensorversorgung
> Polarität beachten
C=Sensor-Ausgang
B=Sensor-Masse
4...20mA
C
A
P:0...100mbar
Pmax:3bar
T:0..70°C
OUT: 4...20mA
IN :9...33VDC
12 9
DRUCK TRANSMITTER
Für Signale 0/4 mA bis 20mA mit 2-Draht
Sensor
> Polarität beachten
C=Sensor-Ausgang
A=Spannungsversorgung
Serieller Eingang
6 7 11
Schirm
RS485
RS485/Modbus RTU-Kommunikation
Keinen Terminierungswiderst. verwenden
> Für Netzerke mit mehr als 5 Geräten
mit niedriger Spannung versorgen.

Bedienungsanleitung - UR3274 15

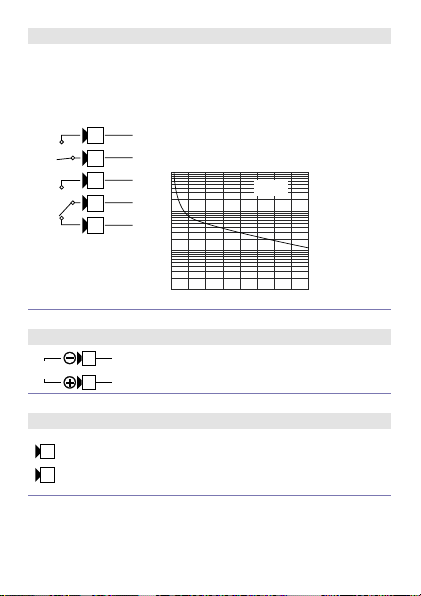

Relais Q1 Ausgang
Q1
Q2
7 6 5 4 3
Schaltleistung:
• Q1: 8 A, 250 VAC (ohmsch),
105Schaltungen/30/3A, 250 VAC,
cosφ=0.3, 105 Schaltungen
• Q2: 5 A, 250 VAC, (ohmsch),
105Schaltungen/ 20/2 A, 250 VAC,
cosφ=0.3, 105 Schaltungen.
107
106
105
104
0 1 2 3 4 5 6 7 8
Schaltungen
Schaltstrom
Elek trische Belastbarkeit
ohmsche
Last
SSR Ausgang
SSR
8 9
SSR Impulsausgang 12 V / 30 mA
Digitaler Eingang
10 11
Digitaler Eingang gemäß Parametrierung
D G T . I. Die Benutzung als digitaler Eingang
in dieser Version. Nicht bei jedem
Sensortyp möglich.

16 UR3274 - Bedienungsanleitung

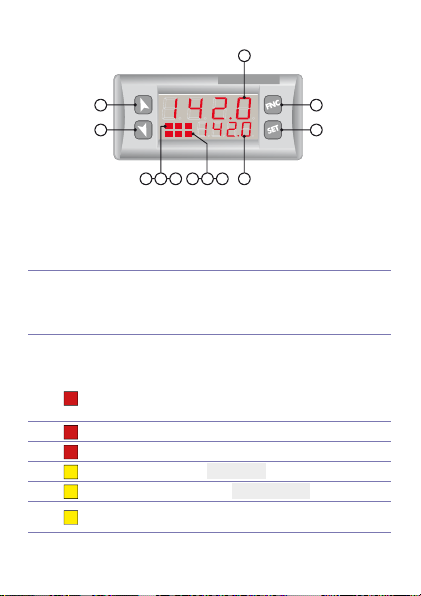

6 Anzeige und Tastenfunktionen
5
4
38
7
62
1
M T R
2 3
9
10
12
11
1
6.1 Anzeige
1123 .4
Anzeige des Istwertes in grünen Ziern
(voreingestellt). Während der Parametrierung wird
der jeweilige Parameter angezeigt.
2123 .4
Anzeige des Sollwertes in roten Ziern (vorein-
gestellt). Während der Parametrierung wird der
jeweilige einzufügende Wert/Funktionsparameter
angezeigt
6.2 Statusanzeige (LED)
31
EIN, wenn der Ausgang den Status 1 hat.
Für Stellventile ist die LED an, wenn sich das Ventil
önet und blinkt beim Schliessen.
42EIN, wenn Alarm 1 ansteht.
53EIN, wenn Alarm 2 ansteht.
6MEIN, wenn Funktion “Manuell” eingeschaltet ist.
7TEIN, wenn der Regler im “Autotuning” Zyklus läuft.
8REIN, wenn der Regler über Schnittstelle
kommuniziert.

Bedienungsanleitung - UR3274 17
6.3 Tastenfunktionen
9
• Einstellung (Erhöhung) des Sollwertes.
• Während der Parametrierung wird durch Drücken
der Taste der nächste Parameter aufgerufen. Bei
gleichzeitigem Drücken der Taste
SET
werden die
Parameter modiziert bzw. Werte eingestellt.
• Bei Betätigung nach Drücken der Taste
SET
kann
der Alarm- Sollwert verändert werden.
10
• Einstellung (Verkleinern/reduzieren)des Sollwertes.
• Während der Parametrierung wird durch Drücken
der Taste der nächste Parameter aufgerufen. Bei
gleichzeitigem Drücken der Taste
SET
werden die
Parameter modiziert bzw. Werte eingestellt.
• Bei Betätigung nach Drücken der Taste
SET
kann der
Alarm- Sollwert verändert werden.
11
SET
• Anzeige des Alarm-Sollwertes und Starten der
Autotuning-Funktion.
• Ändern der Parameter.
12
FNC
• Anzeige der Programmzykluswerte (wenn in
Parameter 53 entsprechend eingestellt) und
Starten der Autotuning-Funktion.
• Ändern der Parameter.
7 Regler-Funktionen
7.1 Modizierung von Sollwert und
Alarmwert
Die Sollwerte können über die Tastatur wie folgt geändert werd
Betätigen Anzeige Funktion
1oder Wert von der Zeile 2
verändern
Erhöhen oder
verkleinern des
Sollwertes

18 UR3274 - Bedienungsanleitung
Betätigen Anzeige Funktion
2
SET
Anzeige des Alarm-
wertes in Zeile 1
3oder Wert in der Zeile 2
verändern.
Erhöhen oder
verkleinern des
Alarm-Sollwertes
7.2 Auto-Tuning
Das Tuningprogramm errechnet die optimalen Reglerpara-
meter und kann manuell oder automatisch entsprechend des
ausgewählten Parameters 46 tune gestartet werden.
7.3 Manuelles Tuning
Mit der manuellen Tuningfunktion kann der Benutzer mit
einer großen Flexibilität die P.I.D.-Parameter einstellen. Diese
Funktion kann durch 2 Möglichkeiten aktiviert werden.
• Bei laufendem Prozess über die Tasten:
Drücken der Taste
FNC
bis in Zeile 1 tune erscheint. Es
erscheint in Zeile 2 off
, dann drücken und in Zeile 2
erscheint on. Die TLED leuchtet und der Ablauf beginnt.
• Bei laufendem Prozess über digitalen Eingang:
Auswählen/Eistellen
tune im Parameter 50 d G t.i . Bei der
ersten Aktivierung des digitalen Eingangs (Anzeige im
Display) leuchtet die TLED auf, beim nächsten Schalten
des Eingangs, geht die LED wieder aus.
7.4 Automatisches Tuning
Das automatische Tuning ist aktiviert, wenn der Regler
eingeschaltet oder wenn der Sollwert um mehr als 35 %
verändert wurde. Um ein Überschwingen zu vermeiden,
werden die Grenzen für die neuen P.I.D.-Parameter
neu kalkuliert und wie folgt festgelegt: Sollwert minus

Bedienungsanleitung - UR3274 19
Abweichung (siehe Parameter 47 S.d.tu. ). Zum Beenden des
Tunings und beibehalten der P.I.D.-Werte: Drücken der Taste
FNC
bis Zeile 1 tune und Zeile 2 on anzeigt. Drücken , und
Zeile 2 zeigt off
.
Die TLED erlischt und der Prozess/Ablauf ist abgeschlossen.
7.5 Soft-Start
Zum Erreichen des Sollwertes berücksichtigt der Regler einen
prozentualen Verlauf in Werten (Grad/Stunden).
Einstellen der Erhöhung vom Wert im Parameter 51 Grad . mit
der gewünschten Einheit/Stunde; (nur bei anschließendem
Neustart verwendet der Regler die Soft-Start-Funktion sofort.
Automatik/Manuelles Tuning kann nicht gestartet werden,
wenn Soft-Start ist aktiv.
7.6 Autom./manuelle Einstellungen für
den %-Ausgang
Diese Funktion erlaubt eine automatisch geregelte Aus-
gangsleistung oder einen manuell eingestellten %-Wert.
Mit dem Parameter 49 av.ma
, können 2 unterschiedliche
Methoden gewählt werden.
• en. ermöglicht die Aktivierung der
FNC
Taste mit dem
Schriftzug p.--- in Zeile 1, während Zeile 2 auto anzeigt.
• Drücken der Taste zur Anzeige von man.; es ist jetzt
möglich bei der Istwert-Anzeige den Ausgangsleistungs-
prozentwert mit den Tasten und zu ändern. Um
in den Automatikmodus zu kommen, wird die gleiche
Tasten-folge benutzt, wählen Sie auto in Zeile 2: die M
LED geht aus und die Funktion schaltet in den Automa-
tikbetrieb.
• en.st ermöglicht die gleiche Funktion, aber mit zwei
wesentlichen Varianten:

20 UR3274 - Bedienungsanleitung
• Beim kurzzeitigen Spannungsausfall oder nach dem
Ausschalten werden die manuelle Funktion sowie der
vorherige prozentuale Ausgangswert beibehalten.
• Wenn der Sensor im Automatikbetrieb einen Fehler
aufweist, wechselt der Regler in den manuellen Modus
wobei der prozentuale Ausgangswert beibehalten wird,
der durch den P.I.D.-Algorithmus direkt vor dem Fehler
ermittelt wurde.
7.7 Voreinstellung von Pro-
grammzyklen
Mit dieser Funktion können Voreinstellungen über p r. cy . im
Parameter 48 op.mo.
aktiviert werden.
Der Regler erreicht den Sollwert 1 nachdem im Parameter 51
eingestelltem Gradienten, danach wird mit dem maximalen
Wert der Sollwert 2 angesteuert. Nachdem der maximale
Punkt erreicht ist, erfolgt ein Halten dieses Sollwertes,
einstellbar mit dem Zeitparameter 52 m a . t .i .
Nach Ablauf der eingestellten Zeit erreicht der Prozess die
Umgebungstemperatur gemäß dem im im Parameter 64
f a . G r. eingestellten Gradienten, der Regelausgang wird
deaktiviert und die Anzeige zeigt Stop an.
Sollwert
Zeit
Sollwert 2
Sollwert 1
Gradient
Halten
Kühlen
Max. Leistung
Dieser Zyklus startet nach jeder Aktivierung des Reglers oder
über den digitalen Eingang, falls dieser für diese Funktion
aktiviert ist (siehe Parameter d G t .i .).
