Walker Edison ARLL2K User manual

P.1
Revised 09/09/2022 (D)
temN.°: Artikel# :
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
ARLL2K
ARLL2K
ARLL2K
ARLL2K
TM

VIII.Drillmaybeneededforsecuringproduct towall.

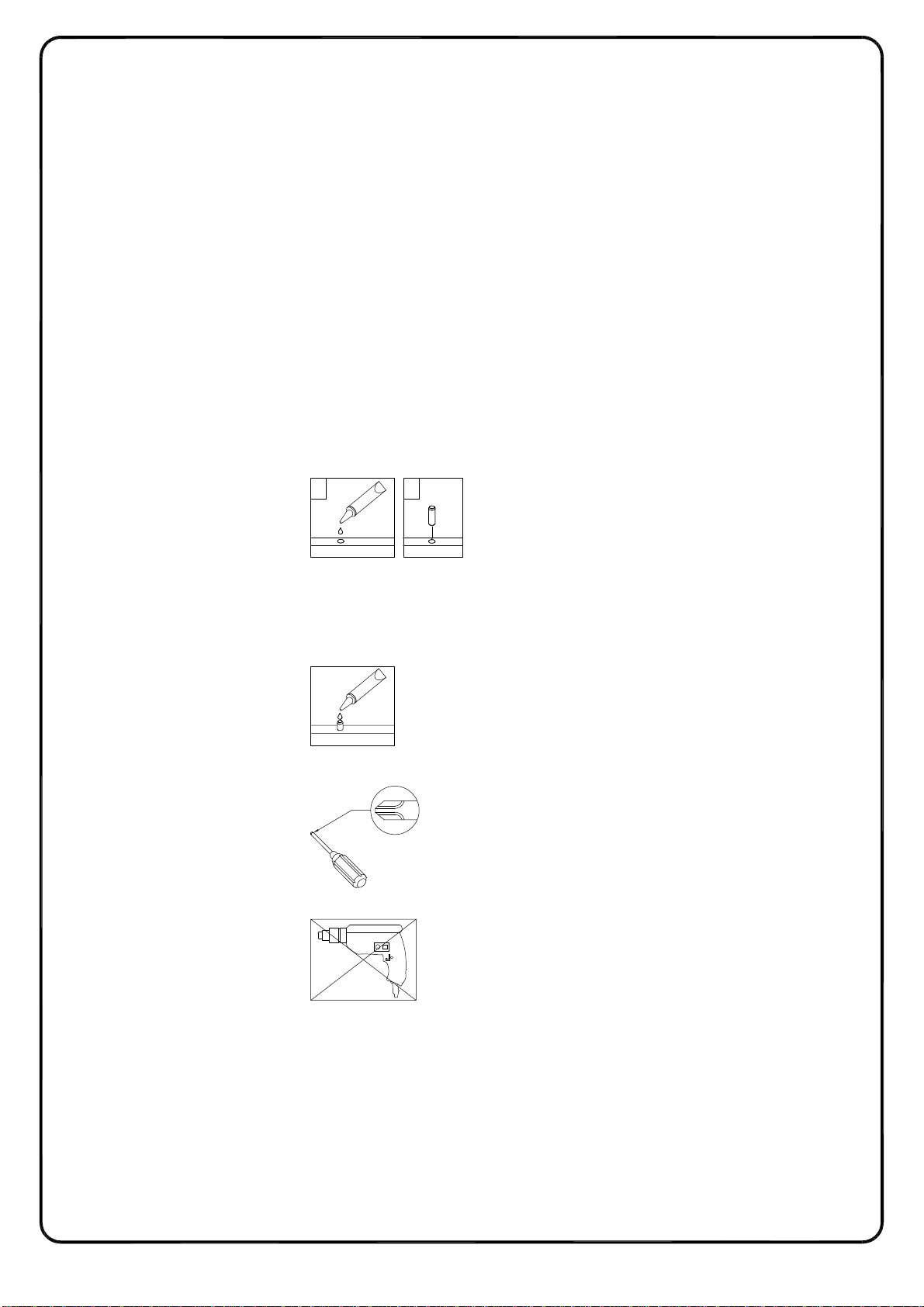

GeneralAssembly Guidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Listade piezas
P.6
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
5
5
6
6
7
8
9
10
10

HardwareList Listedu matériel
Listedespièces
P.7
Cheville enbois
Serrure àcame
Boulon àcame
Clavijademadera
Cerraduradeleva
Pernode leva
Holzdübel
Zylindermutter
Nockenschraube
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
A
B
C
D
pcs
16 pcs WoodendowelØ8x30mm
Ø6x35mm Cambolt 12
pcs
CamlockØ15x11mm 12
Autocollant
Pegatina
pcs
Ø30mm 12 Sticker
EØ6x50mm pcs
4
Screw
Vis
Tornillo
Schraube
Aufkleber
pcs
10Bolt
Boulon
Perno
Bolzen
F
pcs
3Bolt
Boulon
Perno
Bolzen
G
pcs
8Bolt
Boulon
Perno
Bolzen
H
Ø1/4"x12mm
Ø1/4"x25mm
Ø1/4"x32mm
pcs
10J Ø16mm Washer
Rondelle
Arandelas
Unterlegscheibe

pc
1M4 Hexkey
Cléhexagonale
Llavehexagonal
Inbusschlüssel
K
Lshapebracket 1 pc
Ø4x30mm Screw 1 pc
Support en L
Vis
Soporteenformade L
Tornillo
L-förmigeHalterung
Schraube
N
Nut 1 pc
Écrou
Tuerca
Mutter
P
L
M
Screw
Vis
Tornillo
Schraube
8pcs
Connectingiron sheet
Feuilledeferdeconnexion
Hoja dehierro deconexión
Verbindungsblech
4pcs
Ø4x16mm
65x65x1.5mm
HardwareList Listedu matériel
Listedespièces
P.8
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Q

HardwareList Listedu matériel
Listedespièces
P.9
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
R
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Tubedecolle
Tubo depegamento
KleberinTube
pc
1
Gluetube

P.10
Step 1
Copyright
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
7
4
A
A
A
A
C
C
C
C
C
C
C
C
(EN)
Insert wooden dowel (A) into part (7), secure Cam bolt (C) into part (4) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (7), puis fixez le boulon à came (C) dans la pièce
(4) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (7), luego fije el perno de leva (C) en la parte (4)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (7) ein, dann befestigen Sie die Nockenschraube (C)
in das Teil (4) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.11
Step 2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
x2
5
6
C
C
A
A
A
A
A
A
(EN)

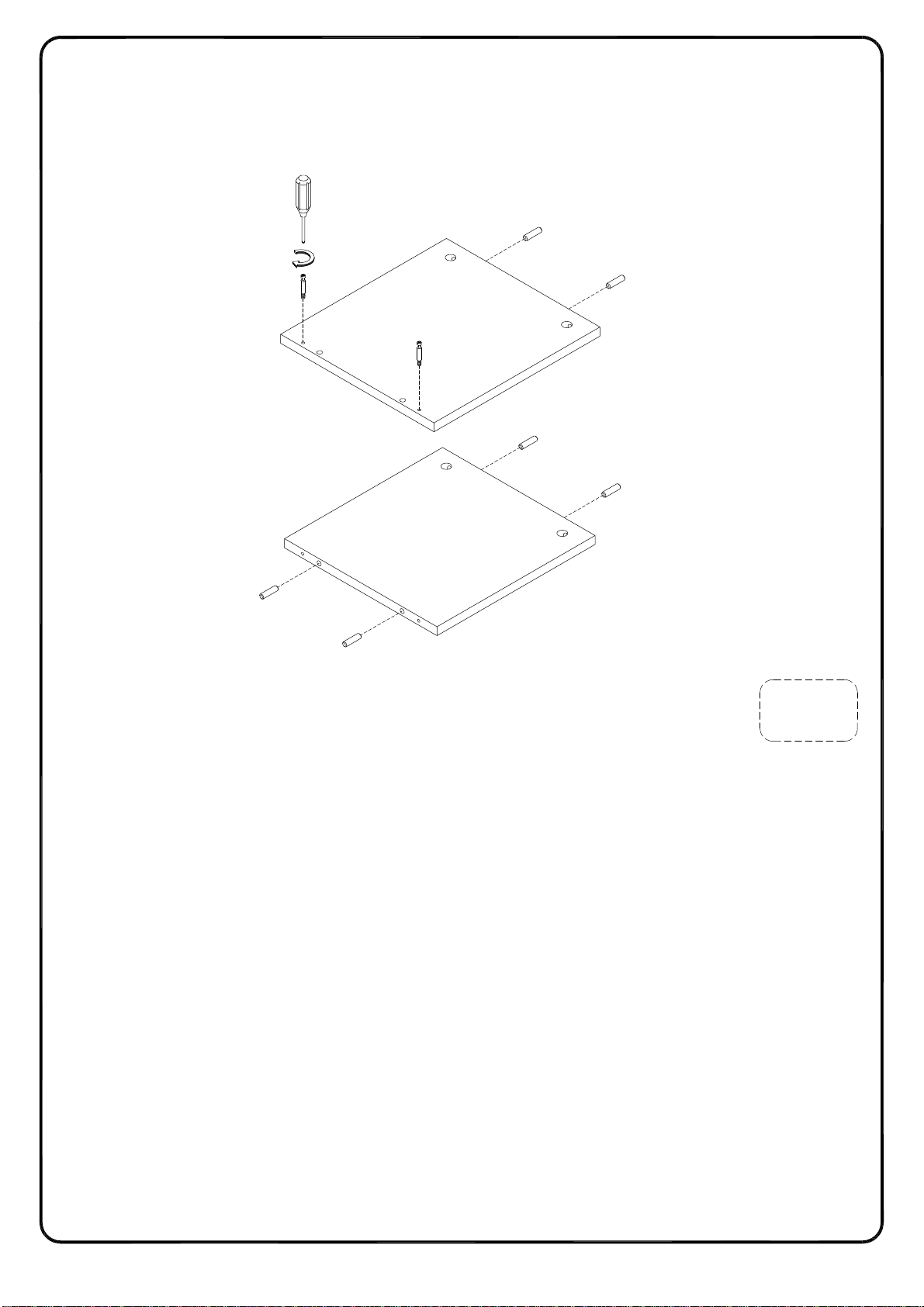

Insert wooden dowel (A) into part (5,6), secure Cam bolt (C) into part (5) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (5,6), puis fixez le boulon à came (C) dans la
pièce (5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (5,6), luego fije el perno de leva (C) en la parte (5)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (5,6) ein, dann befestigen Sie die Nockenschraube
(C) in das Teil (5) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.12
Step 3
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
7
6
6
E
E
E
E
K
(EN)
Attach part (6) into part (7) as per diagram. Using screw (E) attach part (7) to part (6) with
Hex key (K) as per diagram.
(FR)
Fixez la pièce (6) dans la pièce (7) selon le schéma. Utilisez la vis (E) pour fixer la pièce (7) à
la pièce (6) avec la clé hexagonale (K) conformément au schéma.
(ESP)
Inserte la parte (6) en la parte (7) según el diagrama. Use el tornillo (E) para fijar la parte (7)
a la parte (6) con la llave hexagonal (K) según el diagrama.
(DE)
Befestigen Sie das Teil (6) an das Teil (7) gemäß der Abbildung. Befestigen Sie das Teil (7)
an das Teil (6) mit der Schraube (E) durch den Inbusschlüssel (K) gemäß der Abbildung.

P.13
Step 4
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
7
5
B
B
(EN)
Attach part (5) to part (7), using Cam lock (B) secure part (5) to part (7) with Philips head
screwdriver as per diagram.
(FR)
Joignez la pièce (5) à la pièce (7), puis en utilisant le serrure à came (B) fixez la pièce (5) à la
pièce (7) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (5) a la parte (7), luego use el cierre de leva (B) para fijar la parte (5) a la parte
(7) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (5) in das Teil (7), und sichern Sie dann das Teil (5) an das Teil (7)
mit der Zylindermutter (B) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

P.14
Step 5
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
7
5
B
B
(EN)
Attach part (5) to part (7), using Cam lock (B) secure part (5) to part (7) with Philips head
screwdriver as per diagram.
(FR)
Joignez la pièce (5) à la pièce (7), puis en utilisant le serrure à came (B) fixez la pièce (5) à la
pièce (7) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (5) a la parte (7), luego use el cierre de leva (B) para fijar la parte (5) a la parte (7)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (5) in das Teil (7), und sichern Sie dann das Teil (5) an das Teil (7) mit
der Zylindermutter (B) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

P.15
Step 6
Copyright
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
4
5
5
6
6
BB
BBB
B
B
B
Front
(EN)

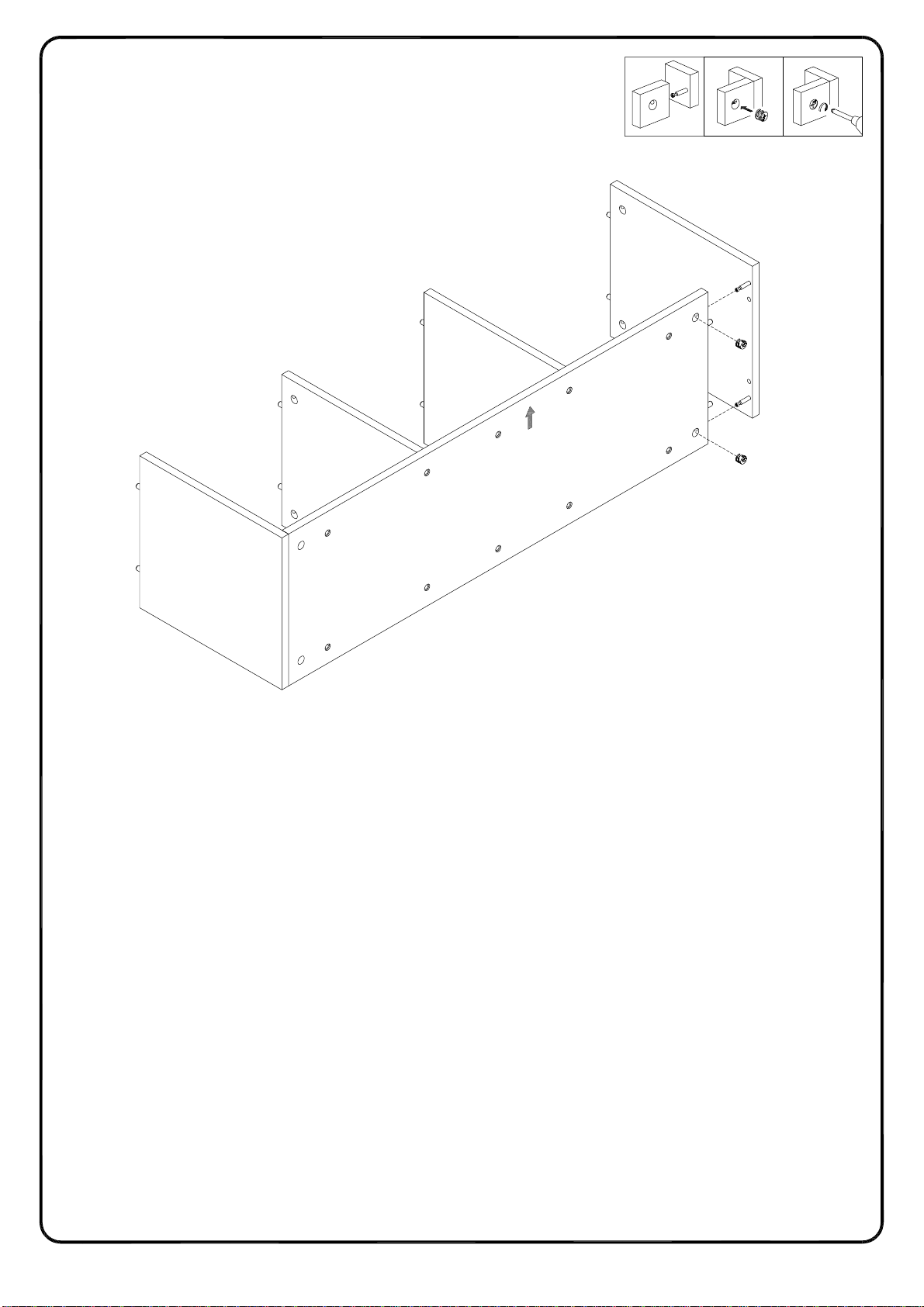

Attach part (4) to part (5,6), using Cam lock (B) secure part (4) to part (5,6) with Philips head
screwdriver as per diagram.
(FR)
Joignez la pièce (4) à la pièce (5,6), puis en utilisant le serrure à came (B) fixez la pièce (4) à
la pièce (5,6) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (5,6), luego use el cierre de leva (B) para fijar la parte (4) a la parte
(5,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (4) in das Teil (5,6), und sichern Sie dann das Teil (4) an das Teil (5,6)
mit der Zylindermutter (B) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

P.16
Step 7
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
D
D
D
D
D
D
D
D
(EN)
Place sticker (D) to cover the holes as per diagram.
(FR)
Placez l'autocollant (D) pour couvrir les trous conformément au schéma.
(ESP)
Coloque la pegatina (D) para cubrir los agujeros según el diagrama.
(DE)
Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.

Step 8
P.17
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
7
9
8
G
K
F
K
J
F
F
F
G
G
G
(EN)
Using bolt (G) attach part (9) to part (7) with Hex key (K), then using Bolt (F) and Flat washer
(J) attach part (8) to part (7) with Hex key (K) as per diagram. Note: Please do not fully tighten
all bolts.
(FR)
En utilisant le boulon (G) fixez la pièce (9) à la pièce (7) avec la clé hexagonale (K), puis en
utilisant le boulon (F) et la rondelle plate (J) fixez la pièce (8) à la pièce (7) avec la clé
hexagonale (K) selon le schéma. Remarque: Veuillez ne pas serrer complètement tous les
boulons.
(ESP)
Use el perno (G) para fijar la parte (9) a la parte (7) con la llave hexagonal (K), luego use el
perno (F) y la arandela plana (J) para fijar la parte (8) a la parte (7) con la llave hexagonal (K)
según el diagrama. Nota: Por favor, no apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (9) an das Teil (7) mit dem Bolzen (G) durch den Inbusschlüssel (K) ,
und befestigen Sie dann das Teil (8) an das Teil (7) mit dem Bolzen (F) und der
Unterlegscheibe (J) durch den Inbusschlüssel (K) gemäß Abbildung. Hinweis: Ziehen Sie alle
Bolzen nicht fest an.

Step 9
P.18
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
F
F
F
F
F
F
F
K
J
(EN)

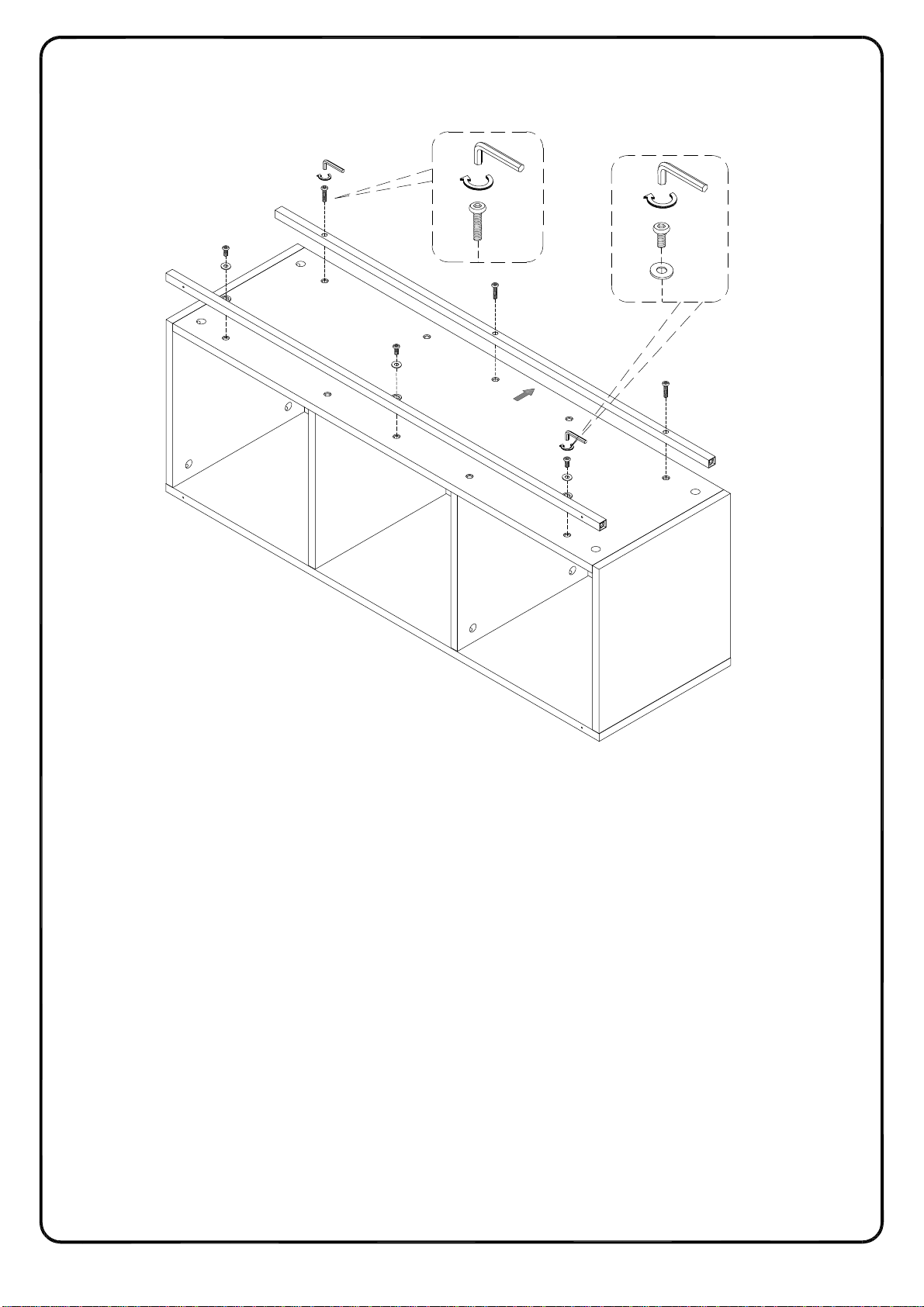

Using Bolt (F) and Flat washer (J) attach part (2,3) to part (1) with Hex key (K) as per diagram.
(FR)
Utilisez le boulon (F) et la rondelle plate (J) pour fixer la pièce (2,3) à la pièce (1) avec la clé
hexagonale (K) conformément au schéma.
(ESP)
Use el perno (F) y la arandela plana (J) para fijar la parte (2,3) a la parte (1) con la llave
hexagonal (K) según el diagrama.
(DE)
Befestigen Sie das Teil (2,3) an das Teil (1) mit dem Bolzen (F) und und der Unterlegscheibe
(J) durch den Inbusschlüssel (K) gemäß der Abbildung.

Step 10
P.19
Copyright
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
10
2
3
8
9
H
H
H
KH
H
(EN)
Using bolt (H) attach part (10) to part (2,3,8,9) with Hex key (K) as per diagram.
(FR)
En utilisant le boulon (H) fixez la pièce (10) à la pièce (2,3,8,9) avec la clé hexagonale (K)
conformément au schéma.
(ESP)
Use el perno (H) para fijar la parte (10) a la parte (2,3,8,9) con la llave hexagonal (K) según el
diagrama.
(DE)
Befestigen Sie das Teil (10) an das Teil (2,3,8,9) mit dem Bolzen (H) durch den
Inbusschlüssel (K) gemäß der Abbildung.

Step 11
P.20
Copyright
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
K
H
H
H
8
9
2
3
10
H
H
(EN)
Using bolt (H) attach part (10) to part (2,3,8,9) with Hex key (K) as per diagram.
(FR)
En utilisant le boulon (H) fixez la pièce (10) à la pièce (2,3,8,9) avec la clé hexagonale (K)
conformément au schéma.
(ESP)
Use el perno (H) para fijar la parte (10) a la parte (2,3,8,9) con la llave hexagonal (K) según el
diagrama.
(DE)
Befestigen Sie das Teil (10) an das Teil (2,3,8,9) mit dem Bolzen (H) durch den Inbusschlüssel
(K) gemäß der Abbildung.
