Walker Edison PRLD3D User manual

P.1
Revised 07/06/2022 (R)
PRLD3D
temN.°: Artikel# :
TM
PRLD3D
PRLD3D
PRLD3D
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2

P.3
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.4
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.5
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.6
Listade piezas
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
6
5
7
8
9
10
11
12
12
12
13
13
14
15 15
16
16
16
16
17
18
19
20
22
21
23
23
24 24 24

P.7
A
B
C
D
E
F
G
H
J
pcs
pcs
pcs
18 pcs
Wooden dowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
18
23
Ø6x50mm 8
Screw
pcs
pc1
Ø30mm 23Sticker
M4 Hexkey
HardwareList Listedu matériel
Listedespièces
pcs
Europe hinge 4
Chevilleenbois
Serrure àcame
Boulon àcame
Vis
Autocollant
Cléhexagonale
CharnièreEurope
Clavijademadera
Cerradurade leva
Pernode leva
Tornillo
Pegatina
Llavehexagonal
Bisagra de Europa
Holzdübel
Zylindermutter
Nockenschraube
Schraube
Aufkleber
Inbusschlüssel
Europa-Scharnier
Ø35mm
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
pcsCamlockØ15x9mm 5
Serrure àcame
Cerradurade leva
Zylindermutter
pcs12Bolt
M6x15mm Boulon
Perno
Bolzen

P.8
L
M
N
P
Q
4pcsShelfsupportpin
K
HardwareList Listedu matériel
Listedespièces
Goupille de supportd'étagère
Perno de soportedelestante
Regalstützstift
Ø8x5x16mm
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
pcsØ4x15mm 24
Screw
Vis
Tornillo
Schraube
2Handle
Poignée
Mango
Griff
pcs
pcs
Ø4x19mm HandleBolt 2
Boulon depoignée
Perno de la manija
Griffbolzen
pcsScrew 12
Vis
Tornillo
Schraube
Ø3x12mm
Drawerslider
*Note:Thispiece comes preassembled for
shippingpurposesand must bedisassembled
tocompletethe deskassembly.
set112''
Curseurdutiroir
Deslizadordelcajón
Schubladenschieber
*Remarque: Cettepièce est livrée
préassemblée àdes finsd'expédition etdoit être
démontéepourterminerl'assemblagedubureau.
*Nota:Estapieza viene premontadaparasu
envíoydebe serdesmontada paracompletar
el montajedel escritorio.
*Hinweis:DiesesTeilwirdzu denVersandzwecken
vormontiert geliefert undmuss zerlegt werden, um
dieMontagedes Tischesabzuschließen.

2pcsScrew
4x12mm
2pcsScrew
4x25mm
2pcsPlasticstrap
2pcsNut
Sangleen plastique
Écrou
Correaplástica
Tuerca
Kunststoffband
Mutter
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
P.9
S
T
U
pcs
pcsPlasticwedge 20
Screw
3x17mm 20
V
W
X
R
HardwareList Listedu matériel
Listedespièces
Caleenplastique
Cuñadeplástico
Kunststoffkeil
Vis
Tornillo
Schraube
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
Y
6pcsScrew
4x38mm Vis
Tornillo
Schraube
pcs3.5x15mm 12
Screw
Vis
Tornillo
Schraube

P.10
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
Z
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
Glue tube pc1
Tubedecolle
Tubo de pegamento
KleberinTube

P.11
Step 1
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
B
B
B
B

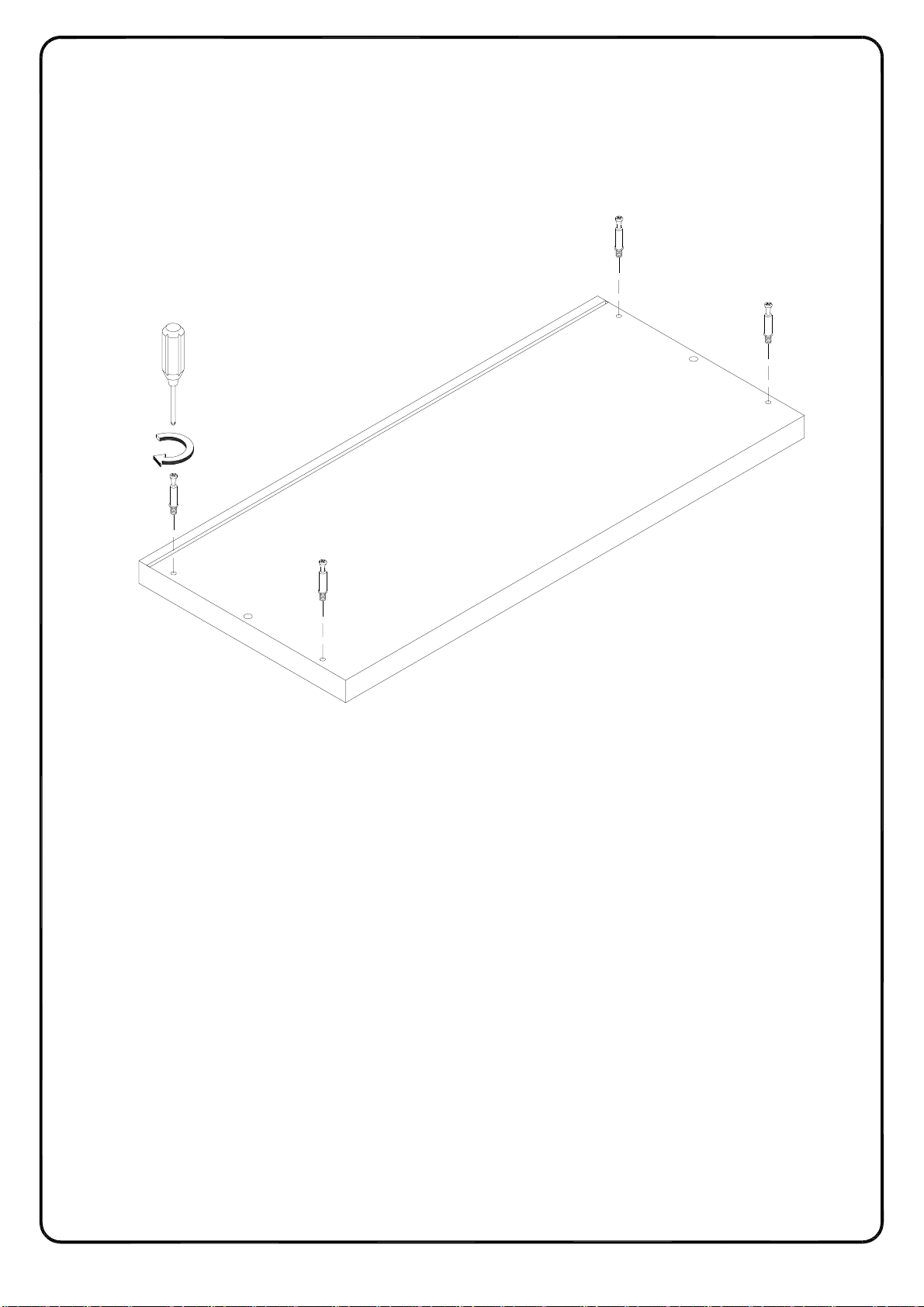

(EN)
Secure Cam bolt (B) into part (1) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (1) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von
Philips gemäß der Abbildung.

P.12
Step 2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
2
5
A
A
A
A
(EN)

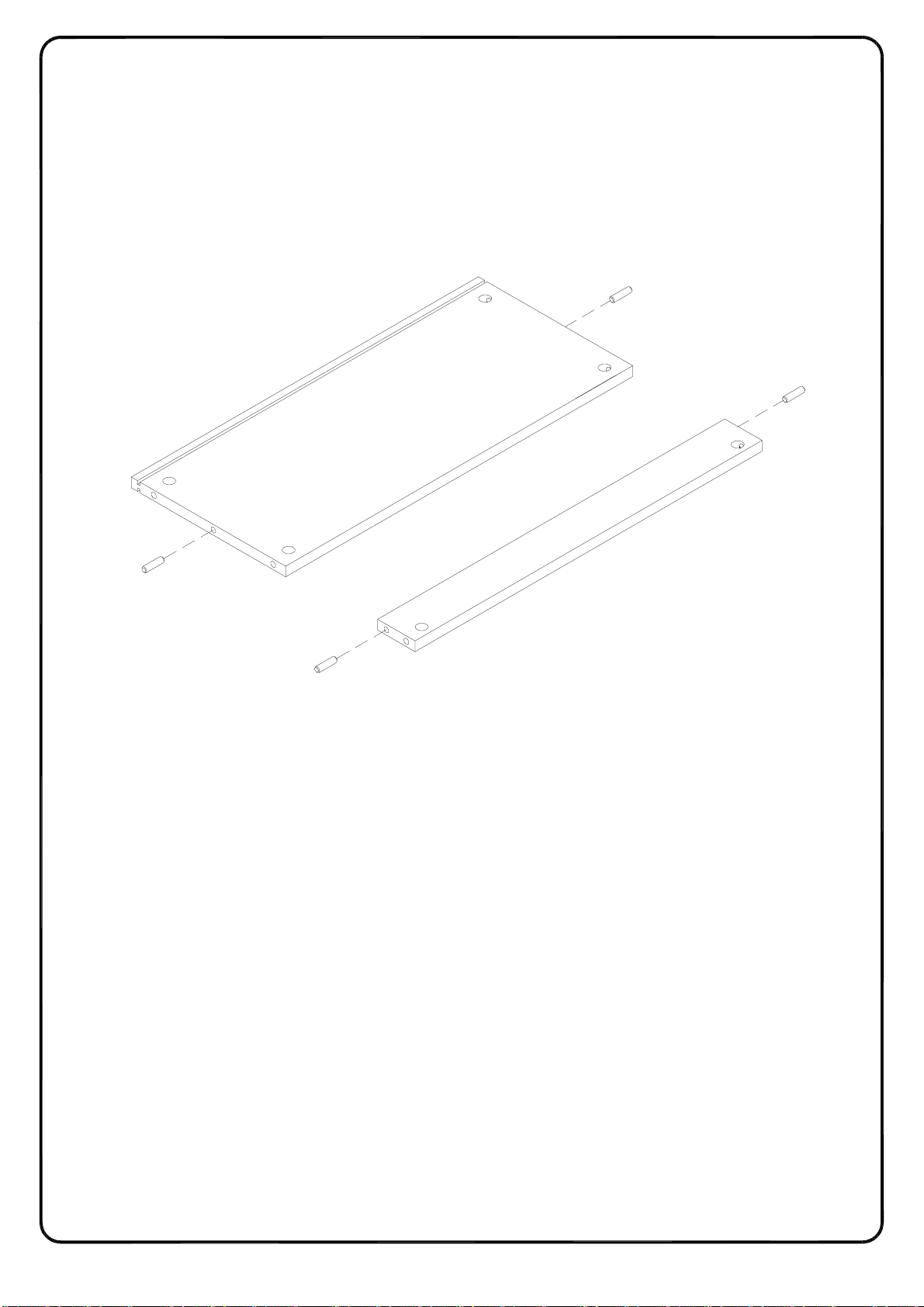

Insert wooden dowel (A) into part (2,5) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (2,5) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (2,5) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (2,5) gemäß der Abbildung ein.

Step 3
P.13
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
3
A
A
24
24
24
U
U
U
U
U
U
U
U
U
U
U
U

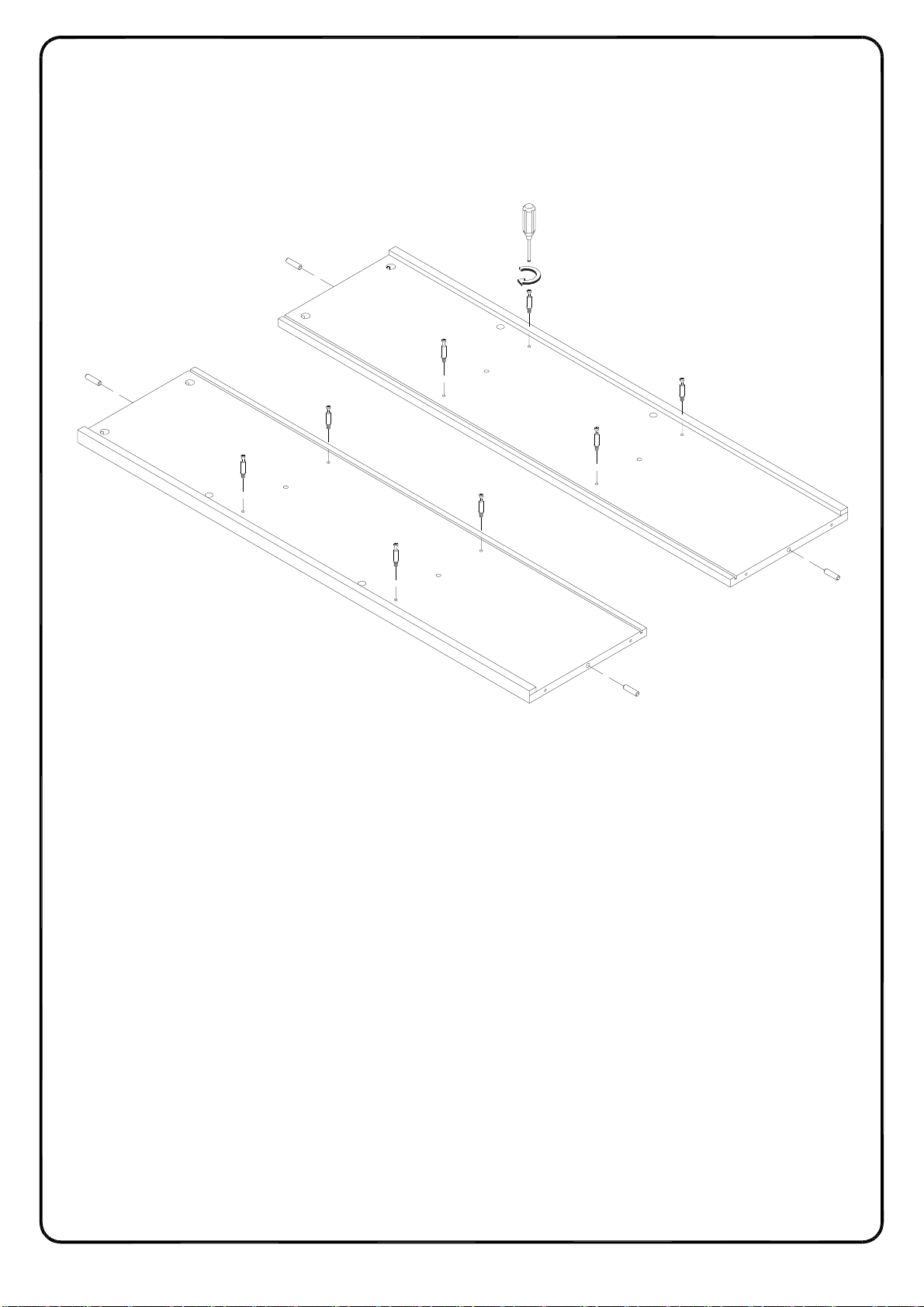

(EN)

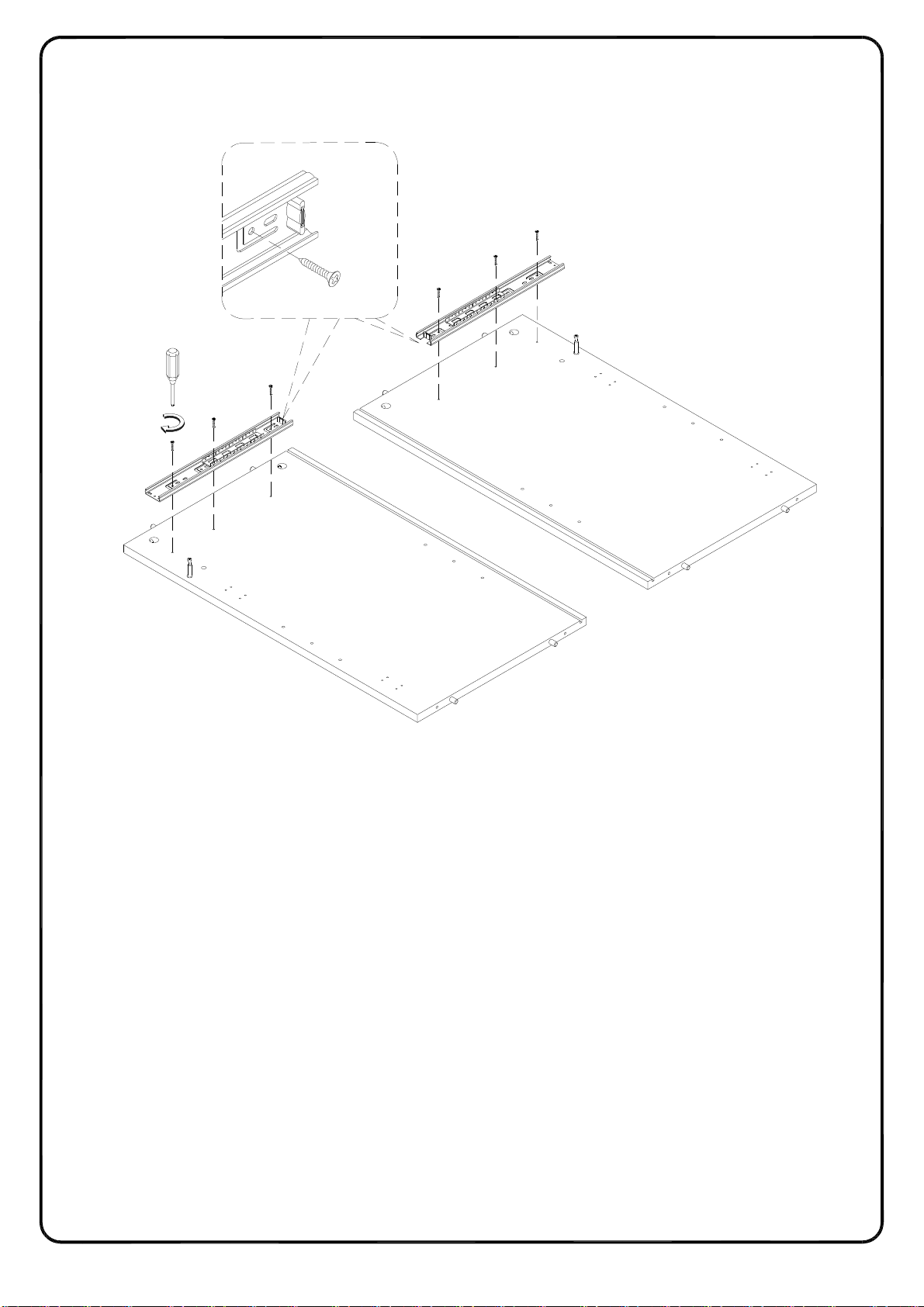

Insert wooden dowel (A) into part (3), using Screw (U) attach part (24) to part (3) with Philips head
screwdriver as per diagram.
(FR)
Insérez le goujon en bois (A) dans la pièce (3), puis utilisez la vis (U) pour fixer la pièce (24) à la
pièce (3) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3), luego use el tornillo (U) para fijar la parte (24) a la
parte (3) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3) ein, befestigen Sie das Teil (24) ans Teil (3) mit der
Schraube (U) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 4
P.14
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
7
8
A
A
A
A
B
B
B
B
B
B
B
B

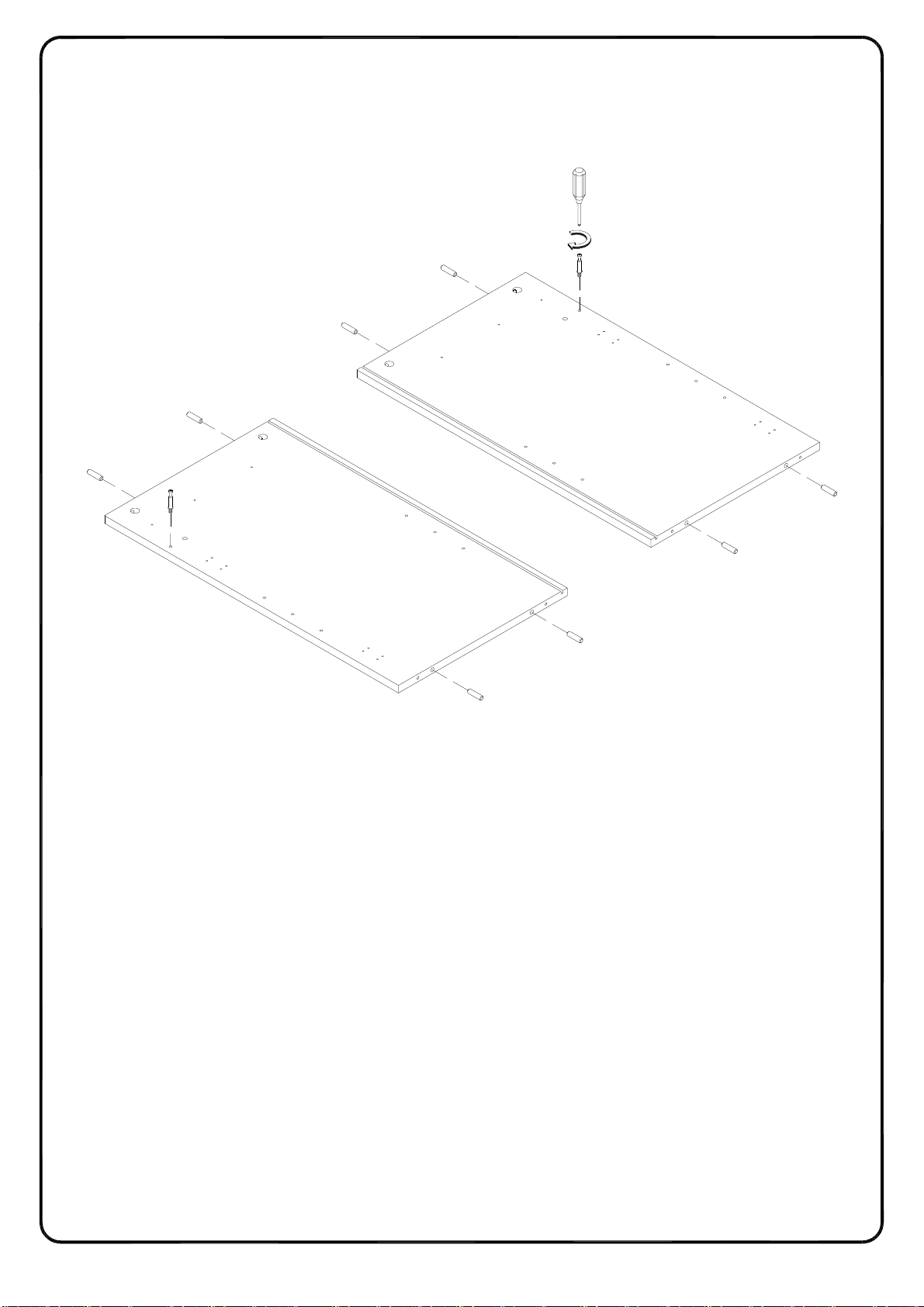

(EN)
Insert wooden dowel (A) into part (7,8), secure Cam bolt (B) into part (7,8) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (7,8), puis fixez le boulon à came (B) dans la pièce
(7,8) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (7,8), luego fije el perno de leva (B) en la parte (7,8)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (7,8) ein, dann befestigen Sie die Nockenschraube (B)
in das Teil (7,8) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 5
P.15
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
B
B
A
A
A
A
A
A
A
A
9
10
(EN)
Insert wooden dowel (A) into part (9,10), secure Cam bolt (B) into part (9,10) with Philips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (9,10), puis fixez le boulon à came (B) dans la
pièce (9,10) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (9,10), luego fije el perno de leva (B) en la parte
(9,10) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (9,10) ein, dann befestigen Sie die
Nockenschraube (B) in das Teil (9,10) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

Sliderarm
Sliderbracket
Sliderarm
Sliderbracket
Step 6
P.16
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
Q
Q
(EN)
Pick up the slider arm (Q) and separate the slide runner for the following Steps. Extend the slide
runner all the way forward,press the plastic release lever of the slider arm up and pull the slide
runner completely out .
(FR)
Ramassez le bras coulissant (Q) et séparez le coulisseau pour les étapes suivantes. Déployez le
coulisseau complètement vers l'avant, appuyez sur le levier de déverrouillage en plastique du bras
coulissant vers le haut et tirez le coulisseau vers l'extérieur.
(ESP)
Recoja el brazo deslizante (Q) y separe el corredor deslizante para los siguientes pasos. Extienda
el corredor deslizante hasta el final, presione la palanca plástica de liberación del brazo deslizante
hacia arriba y tire del corredor deslizante completamente hacia fuera.
(DE)
Nehmen Sie die Schubladenschiene (Q) und trennen Sie den Schlittenläufer für die folgenden
Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-
Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer
vollständig heraus.

Step 7
P.17
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
Q
P
9
10
Q
Q
PP
P
P
PP
(EN)
Using Screw (P) attach Drawer slider (Q) to part (9,10) with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (P) pour fixer le curseur du tiroir (Q) à la pièce (9,10) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Utilice el tornillo (P) para fijar el deslizador del cajón(Q) a la parte (9,10) con un destornillador de
cabeza Philips según el diagrama.
(DE)
Befestigen Sie den Schubladenschieber (Q) an das Teil (9,10) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung.

Step 8
P.18
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
17
18
Q
Q
P
P
PP
P
P
(EN)
Using Screw (P) attach Drawer slider (Q) to part (17,18) with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (P) pour fixer le curseur du tiroir (Q) à la pièce (17,18) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Utilice el tornillo (P) para fijar el deslizador del cajón(Q) a la parte (17,18) con un destornillador de
cabeza Philips según el diagrama.
(DE)
Befestigen Sie den Schubladenschieber (Q) an das Teil (17,18) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung.

Step 9
P.19
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
C
C
CC
7
2
3

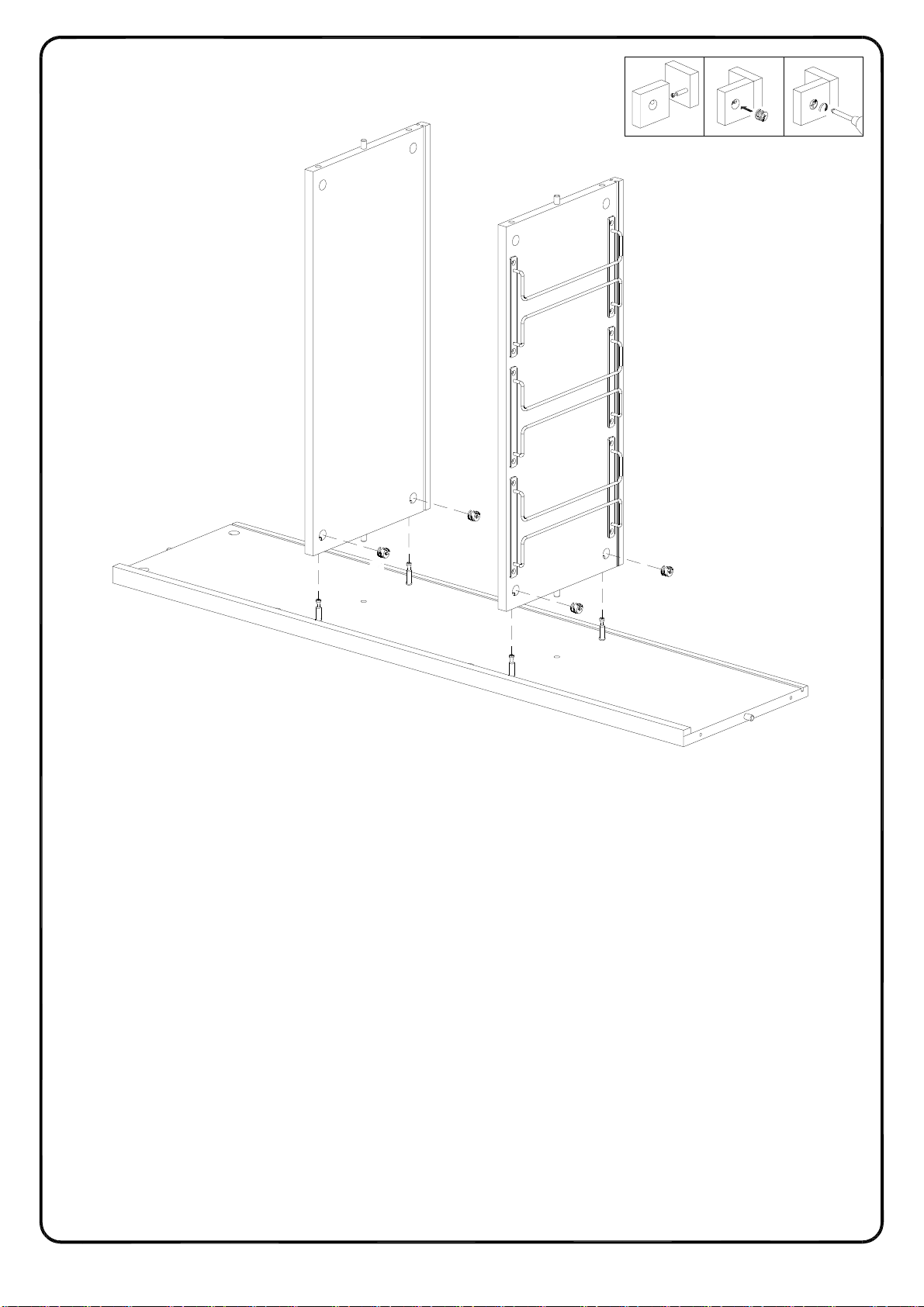

(EN)
Attach part (2,3) to part (7), using Cam lock (C) secure part (2,3) to part (7) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (2,3) à la pièce (7); en utilisant le verrou à came (C) fixez la pièce (2,3) à la pièce
(7) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (2,3) a la parte (7), y usando el cierre de leva (C) asegure la parte (2,3) a la parte (7)
con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (2,3) an das Teil (7), und befestigen Sie das Teil (2,3) an das Teil (7) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 10
P.20
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
2
3
7
12

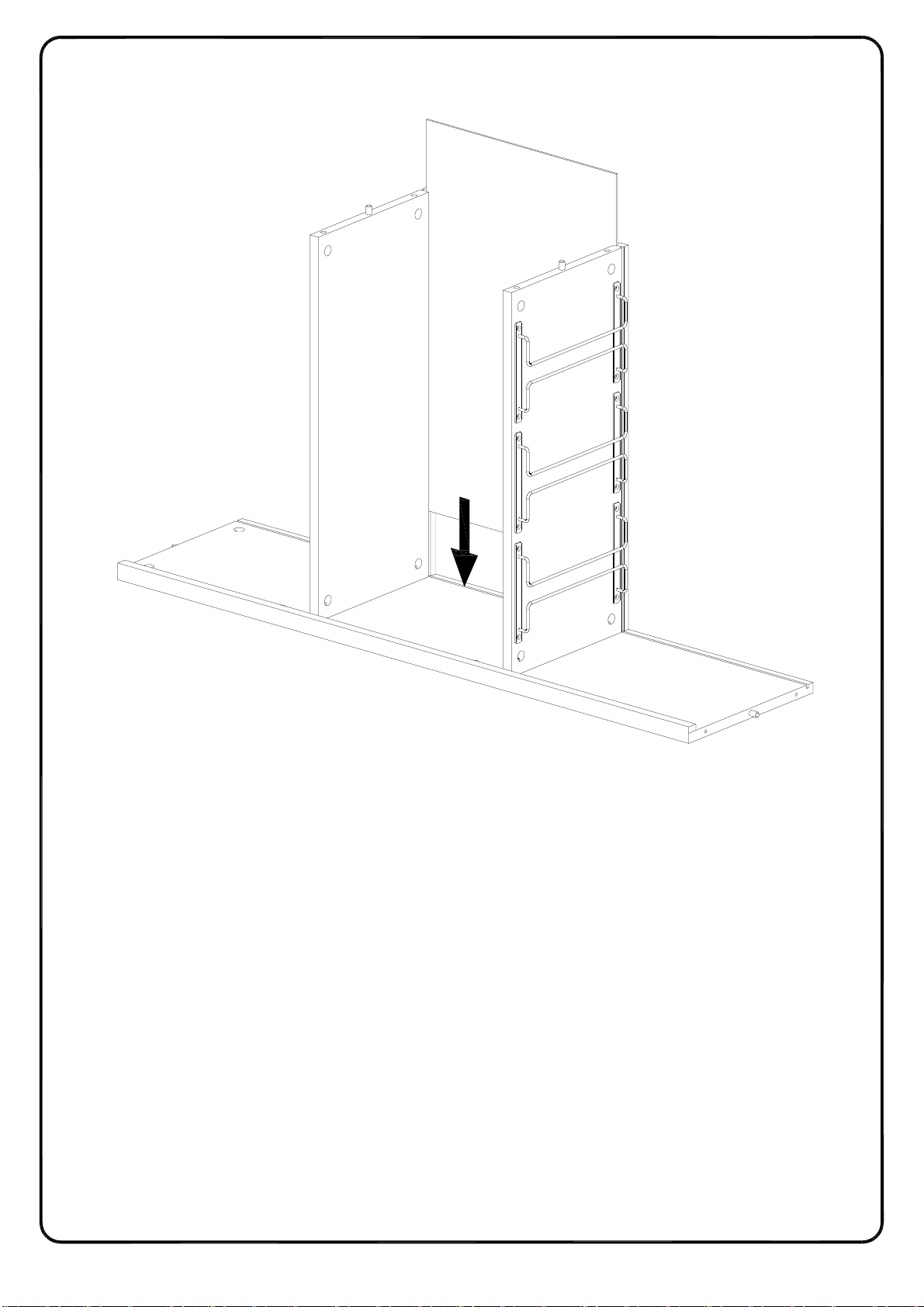

(EN)
Place part (12) as per diagram.
(FR)
Placez la pièce (12) conformément au schéma.
(ESP)
Ponga la parte (12) según el diagrama.
(DE)
Platzieren Sie das Teil (12) gemäß der Abbildung.
