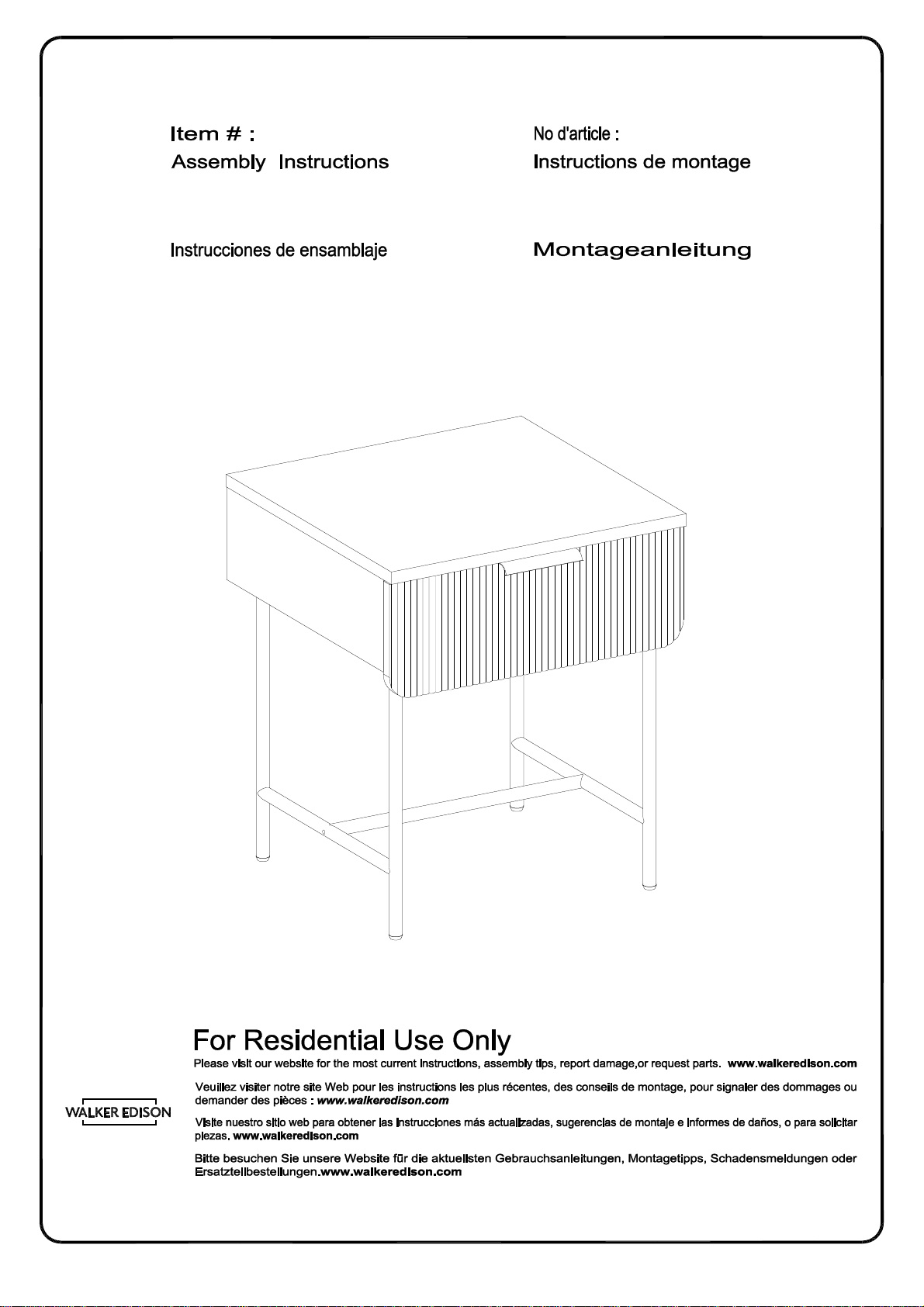

Walker Edison REEL8K User manual

P.1
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
Revised 30/06/2022 (L)
ÍtemN.°: Artikel# :
REEL8K REEL8K
REEL8K REEL8K
TM

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssemblyGuidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.

Listade piezas
1
2
3
4
5
6
6
7
9
10
11
12
13
8
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.6

Cheville enbois
Serrure àcame
Boulon àcame
Poignée
Autocollant
Clavijademadera
Cerraduradeleva
Pernode leva
Mango
Pegatina
Holzdübel
Zylindermutter
Nockenschraube
Griff
Aufkleber
Ø8x30mm Woodendowel 12 pcs A
Ø15x11mm Camlock 16 pcs
BØ6x35mm Cambolt 21 pcs
C
D
E
F
G
Handle 1 pc H
Sticker 21 pcs Ø30mm
Serrure àcame
Cerraduradeleva
Zylindermutter
Ø15x9mm Camlock 5 pcs
M6x12mm Bolt 10 pcs
Boulon
Perno
Bolzen
M6x35mm Bolt 2 pcs
Boulon
Perno
Bolzen
HardwareList Listedu matériel
Listedespièces
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.7

HardwareList Listedu matériel
Listedespièces
Cléhexagonale
Llavehexagonal
Inbusschlüssel
Ø3x12mm 10 pcs
J
M4 HexKey 1 pc K
N
Vis
Tornillo
Schraube
Screw
Drawerslider set1
Curseurdutiroir
Deslizadordelcajón
Schubladenschieber
*Remarque: Cettepièce est livrée
préassemblée àdes finsd'expédition etdoit être
démontéepourterminerl'assemblagedubureau.
*Nota:Estapieza viene premontadaparasu
envíoydebe serdesmontada paracompletar
el montajedel escritorio.
*Hinweis:DiesesTeilwirdzu denVersandzwecken
vormontiert geliefert undmuss zerlegt werden, um
dieMontagedes Tischesabzuschließen.
*Note:Thispiece comes preassembled for
shippingpurposesand must bedisassembled
tocompletethe deskassembly.
8"
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.8
Gluetube
Tubedecolle
Tubo depegamento
KleberinTube
L
M1pc
Ø4x32mm 6 pcs
Vis
Tornillo
Schraube
Screw

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.9

Step 1
Sliderarm
Sliderbracket
Sliderarm
Sliderbracket
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.10
N
N
(EN)
Pick up the slider arm (N) and separate the slide runner for the following Steps. Extend the slide
runner all the way forward,press the plastic release lever of the slider arm up and pull the slide
runner completely out .
(FR)
Ramassez le bras coulissant (N) et séparez le coulisseau pour les étapes suivantes. Déployez
le coulisseau complètement vers l'avant, appuyez sur le levier de déverrouillage en plastique
du bras coulissant vers le haut et tirez le coulisseau vers l'extérieur.
(ESP)
Recoja el brazo deslizante (N) y separe el corredor deslizante para los siguientes pasos.
Extienda el corredor deslizante hasta el final, presione la palanca plástica de liberación del
brazo deslizante hacia arriba y tire del corredor deslizante completamente hacia fuera.
(DE)
Nehmen Sie die Schubladenschiene (N) und trennen Sie den Schlittenläufer für die folgenden
Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-
Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer
vollständig heraus.

Step 2
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.11
4 3
43
J
JJ
J
J
N N
N
BB
BB
B
B
A
AA
A
(EN)
Using Screw (J) attach Drawer slider (N) to part (3,4) with Philips head screwdriver. Insert
wooden dowel (A) into part (3,4), Secure Cam bolt (B) into part (3,4) with Philips head
screwdriver as per diagram.
(FR)
Utilisez la vis (J) pour fixer le curseur du tiroir (N) à la pièce (3,4) avec un tournevis cruciforme,
Insérez la cheville en bois (A) dans la pièce (3,4), puis fixez le boulon à came (B) dans la
pièce (3,4) avec un tournevis cruciforme conformément au schéma.
(ESP)
Utilice el tornillo (J) para fijar el deslizador del cajón (N) a la parte (3,4) con un destornillador
de cabeza Philips; Inserte la clavija de madera (A) en la parte (3,4), luego fije el perno de leva
(B) en la parte (3,4) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie den Schubladenschieber (N) an das Teil (3,4) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (J). Stecken Sie den Holzdübel (A)
in das Teil (3,4) ein, dann befestigen Sie die Nockenschraube (B) in das Teil (3,4) mit dem
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 3
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.12
5
B
B
2
1
A
A
A
A
A
A
B
B
B
B
B
AA

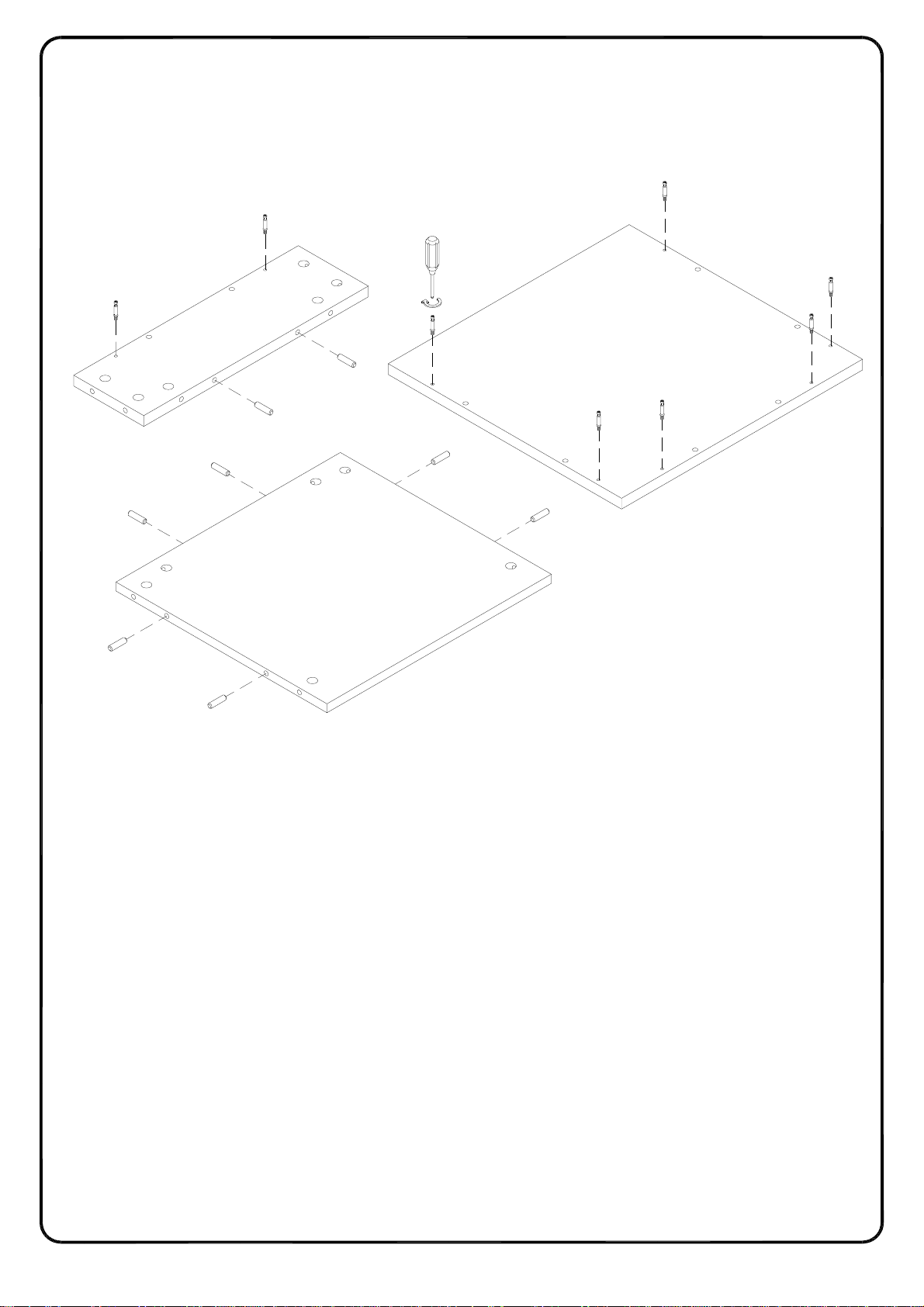

(EN)
Insert wooden dowel (A) into part (2,5), Secure Cam bolt (B) into part (1,5) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (2,5), puis fixez le boulon à came (B) dans la pièce
(1,5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (2,5) , luego fije el perno de leva (B) en la parte
(1,5) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (2,5) ein, dann befestigen Sie die Nockenschraube
(B) in das Teil (1,5) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 4
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.13
2
5
C
C
21 3
(EN)
Attach part (5) to part (2), using Cam lock (C) secure part (5) to part (2) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (5) à la pièce (2) et en utilisant le verrou à came (C) fixez la pièce (5) à la pièce
(2) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (5) a la parte (2) y use el cierre de leva (C) para fijar la parte (5) a la parte (2) con
un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (5) an das Teil (2), und Befestigen Sie das Teil (5) an das Teil (2) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

Step 5
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.14
2
5
CC
C
4
21 3

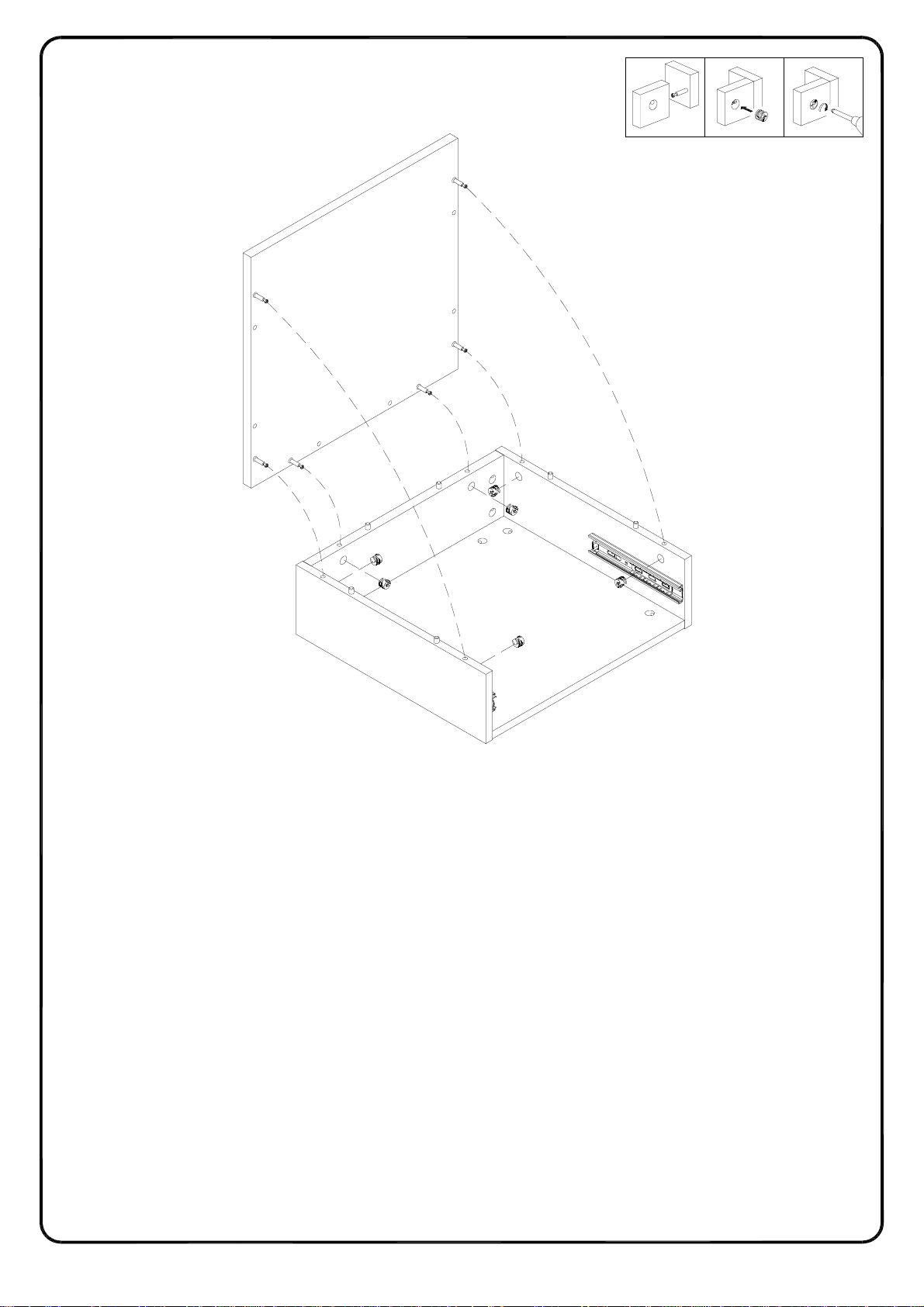

(EN)
Attach part (4) to part (2,5), using Cam lock (C) secure part (4) to part (2,5) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (4) à la pièce (2,5) et en utilisant le verrou à came (C) fixez la pièce (4) à la
pièce (2,5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (2,5) y use el cierre de leva (C) para fijar la parte (4) a la parte (2,5)
con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4) an das Teil (2,5), und Befestigen Sie das Teil (4) an das Teil (2,5)
mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

Step 6
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.15
21 3
2
5
3
C
C
C
(EN)
Attach part (3) to part (2,5), using Cam lock (C) secure part (3) to part (2,5) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (3) à la pièce (2,5) et en utilisant le verrou à came (C) fixez la pièce (3) à la pièce
(2,5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3) a la parte (2,5) y use el cierre de leva (C) para fijar la parte (3) a la parte (2,5)
con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (2,5), und Befestigen Sie das Teil (3) an das Teil (2,5)
mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

Step 7
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.16
21 3
3
4
1
C
C
C
C
5
(EN)
Attach part (1) to part (3,4,5), using Cam lock (C) secure part (1) to part (3,4,5) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (1) à la pièce (3,4,5), et en utilisant le verrou à came (C) fixez la pièce (1) à la
pièce (3,4,5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (1) a la parte (3,4,5), y usando el cierre de leva (C) asegure la parte (1) a la parte
(3,4, 5) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (1) an das Teil (3,4,5), und befestigen Sie das Teil (1) an das Teil
(3,4,5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß
der Abbildung.

Step 8
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.17
6
6
7
G
G
K
(EN)
Using bolt (G) attach part (7) to part (6) with Hex key (K) as per diagram. Note: Please do not
fully tighten all bolts.
(FR)
Utilisez le boulon (G) pour fixer la pièce (7) à la pièce (6) avec la clé hexagonale (K)
conformément au schéma. Remarque: Veuillez ne pas serrer complètement tous les boulons.
(ESP)
Use el perno (G) para unir la parte (7) a la parte (6) con la llave hexagonal (K) según el
diagrama. Nota: Por favor, no apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (7) an das Teil (6) mit dem Bolzen (G) durch den Inbusschlüssel (K)
gemäß der Abbildung. Hinweis: Ziehen Sie alle Bolzen nicht fest an.

Step 9
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.18
6
6
2
K
F
(EN)
Using bolt (F) attach part (6) to part (2) with Hex key (K) as per diagram. Note: Please fully
tighten all bolts.
(FR)
En utilisant le boulon (F) fixez la pièce (6) à la pièce (2) avec la clé hexagonale (K)
conformément au schéma. Remarque: Veuillez serrez complètement tous les boulons.
(ESP)
Use el perno (F) para fijar la parte (6) a la parte (2) con la llave hexagonal (K) según el
diagrama. Nota: Apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (6) an das Teil (2) mit dem Bolzen (F) durch den Inbusschlüssel (K)
gemäß der Abbildung. Hinweis: Bitte ziehen Sie alle Bolzen fest an.

Step 10
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.19
9
10
N
N
J
J
J
J
(EN)
Using Screw (J) attach Drawer slider (N) to part (9,10) with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (J) pour fixer le curseur du tiroir (N) à la pièce (9,10) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Utilice el tornillo (J) para fijar el deslizador del cajón (N) a la parte (9,10) con un destornillador
de cabeza Philips según el diagrama.
(DE)
Befestigen Sie den Schubladenschieber (N) an das Teil (9,10) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (J) gemäß der Abbildung.

Step 11
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved. P.20
12
12
B
B
B
H
J
J
(EN)
Secure Cam bolt (B) into part (12) with Philips head screwdriver. Using Screw (J) secure
Handle (H) to part (12) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (12) avec un tournevis cruciforme. En utilisant la vis
(J) fixez la poignée (H) à la pièce (12) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Fije el perno de leva (B) a la parte (12) con un destornillador de cabeza Philips. Use el
tornillo (J) para fijar la manija (H) a la parte (12) con un destornillador de cabeza Philips
según el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (12) durch den
Kreuzschlitzschraubendreher von Philips. Befestigen Sie den Griff (H) an das Teil (12) mit
der Schraube (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung
