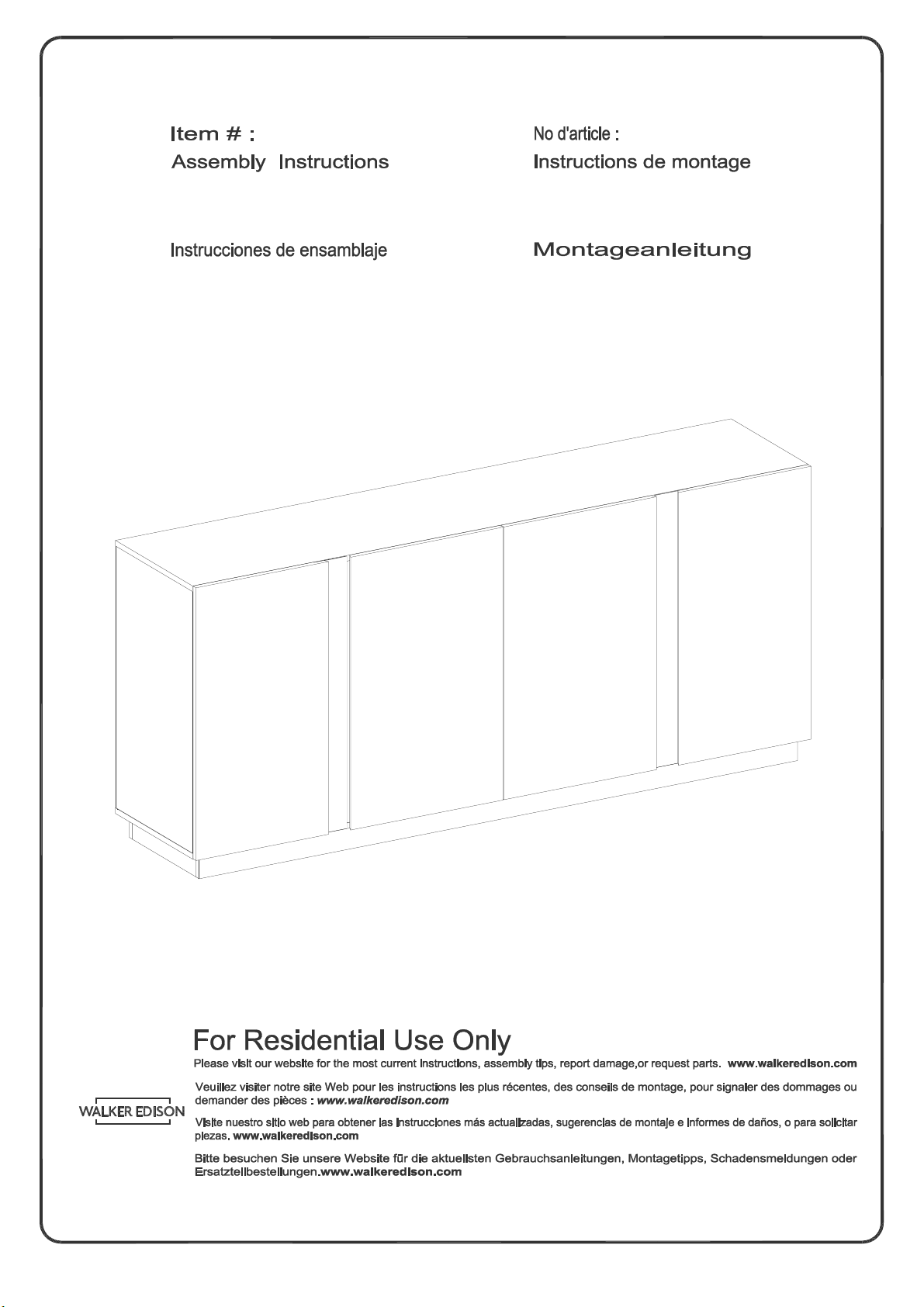

Walker Edison BU70KCSB User manual

P.1
Copyright 2021by Walker Edison Furniture Co., LLC. All rightsreserved.
Revised 25/08/2022(I)
BU70KCSB
ÍtemN.°: Artikel# :
BU70KCSB
BU70KCSB
BU70KCSB
TM
1 页

Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved. .2
General Assembly Guidelines
I. Ensure that all parts and hardware are available before beginning assembly.
II. Follow each step carefully to ensure the proper assembly of this product.
III. Two people are recommended for ease in the assembly of this product.
IV. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
VI. A hillips head screwdriver is required for the assembly of this product.
VII. ower tools should not be used to assemble this product.
. Concealed hinges are three-way adjustable.
VIII. Drill may be needed for securing product to wall.
(EN)
21
Horizontal
by screw adjustment
In-and-Out
by loosening the hinge-arm
mounting screw or via cam
adjustment
Vertical
Via slots in the mounting
plate or via cam adjustment

Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved. .3
Instructionsdemontageg nrales
I. Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III. Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV. Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V. La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI. Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
. Lescharnièresdissimul essontr glablesentrois sens.
VIII. Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis
int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame

Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved. .4
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III. Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV. Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V. Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI. Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
. Lasbisagrasocultassonajustablesentres formas.
VIII. Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ES )
21
Horizontal
medianteelajustedeltornillo
Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva

Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved. .5
Allgemeine Montagerichtlinien
I. AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III. EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV. DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V. Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI. Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
. DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII. Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung
Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung

1
Lista de piezas
.6
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
2
3
4
5
6
8
8
8
8
9
9
9
9
10
10
11
11
12
13
7
12
5

Hardware List Liste du matériel
Liste des pièces
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
A
B
C
D
E
F
G
H
J
pcs
pcs
20 pcs
Wooden dowel
Ø8x30mm
Cam lock
Ø15x11mm
Ø6x35mm Cam bolt
10
10
pcs
pc
1
Ø30mm 10
Sticker
M 4 Hex key
Ø6x50mm 10 pcs
lastic wedge 16 pcs
.7
16 pcs Ø3x17mm Screw
Cheville en bois
Serrure à came
Boulon à came
Autocollant
Clé hexagonale
Cale en plastique
Clavija de madera
Cerradura de leva
erno de leva
egatina
Llave hexagonal
Cuña de plástico
Holzdübel
Zylindermutter
Nockenschraube
Aufkleber
Sechskantschlüssel
Kunststoffkeil
Vis
Tornillo
Schraube
16 pcs
Shelf support pin
Goupille de support d'étagère
erno de soporte del estante
Regalstützstift
Screw
Vis
Tornillo
Schraube

Hardware List Liste du matériel
Liste des pièces
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
L
M
N
Q
R
T
S
K
14 pcs
Connector
48 pcs
Screw
pcs
Europe hinge
4pcs
pcs
Screw 2Ø4x12mm
pcs
2
4
.8
Connecteur
Vis
Charnière Europe
Verbinder
Tornillo
Bisagra de Europa
Conector
Schraube
Europa-Scharnier
Vis
Tornillo
Schraube
Nut 2 pcs
2pcs
lastic strap
Sangle en plastique
Correa plástica
Kunststoffband
Écrou
Tuerca
Mutter
28 pcs
Bolt
Boulon
erno
Bolzen
Ø6x12mm
Ø4x14mm
Europe hinge
Charnière Europe
Bisagra de Europa
Europa-Scharnier
Ø4x25mm Screw
Vis
Tornillo
Schraube

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
hilips head screwdriver required for assembly
(not included)
Se requiere un destornillador de cabeza hilips para el montaje
(no incluido)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Hardware List Liste du matériel
Liste des pièces
.9
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
UGlue tube pc 1
Tube de colle
Tubo de pegamento
Kleber in Tube

.10

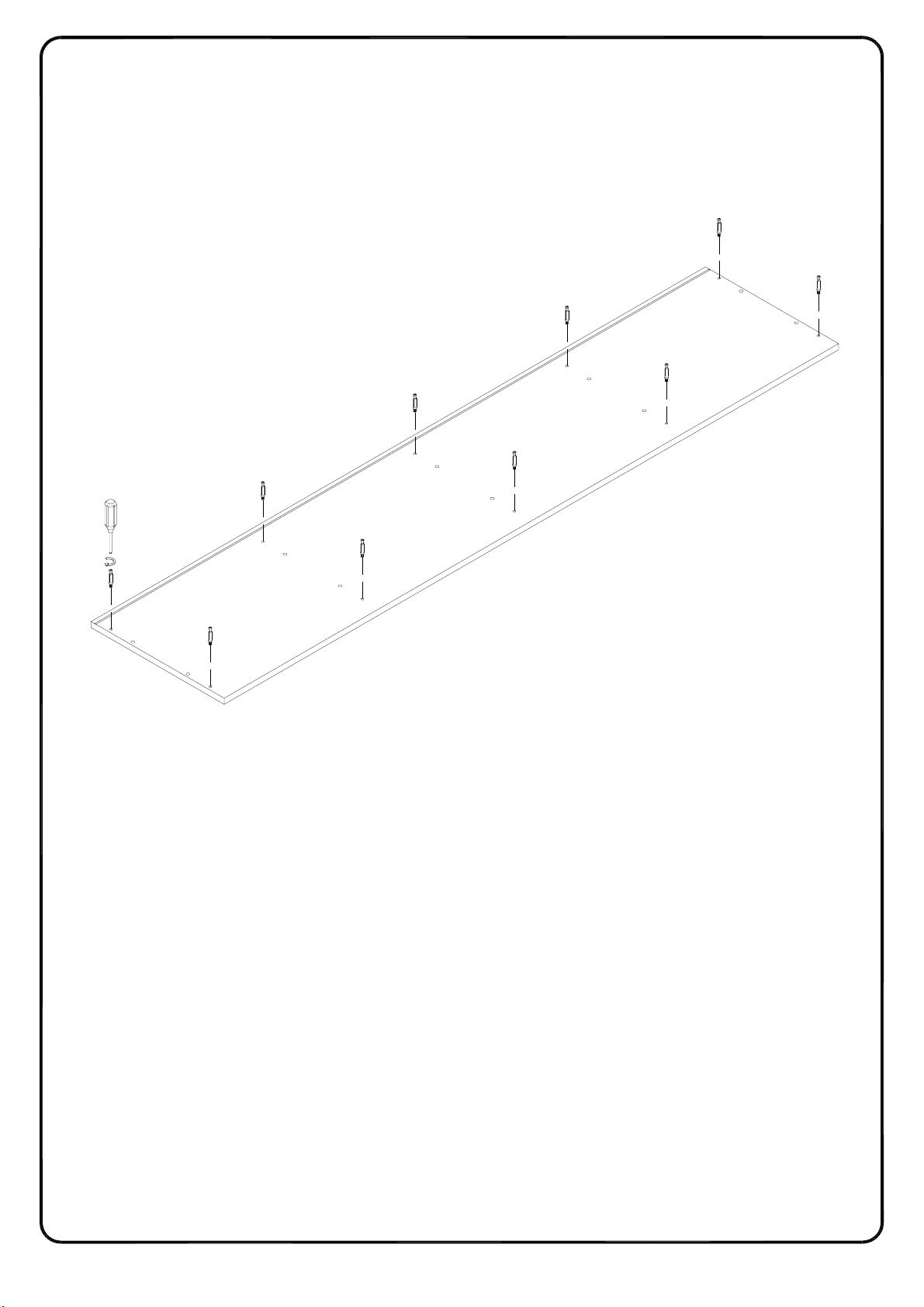

Step 1
(EN)
Secure cam bolt (B) into parts (1) with hilips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans les pièces (1) avec un tournevis cruciforme conformément au
schéma.
(ES )
Asegure el perno de leva (B) en las partes (1) con un destornillador de cabeza hilips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in die Teile (1) durch den Kreuzschlitzschraubendreher
von hilips gemäß der Abbildung.
1
B
B
B
B
B
B
B
B
B
B
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

.11
Step 2
3
6
5
4
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
5
(EN)
Insert wooden dowel (A) into parts (3,4,5,6) as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (3,4,5,6) selon le schéma.
(ES )
Inserte la clavija de madera (A) en las partes (3,4,5,6) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (3,4,5,6) gemäß der Abbildung ein.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

Step 3
.12
21 3
1
3
6
5
C
C
C
C
C
C
5
C
C
(EN)

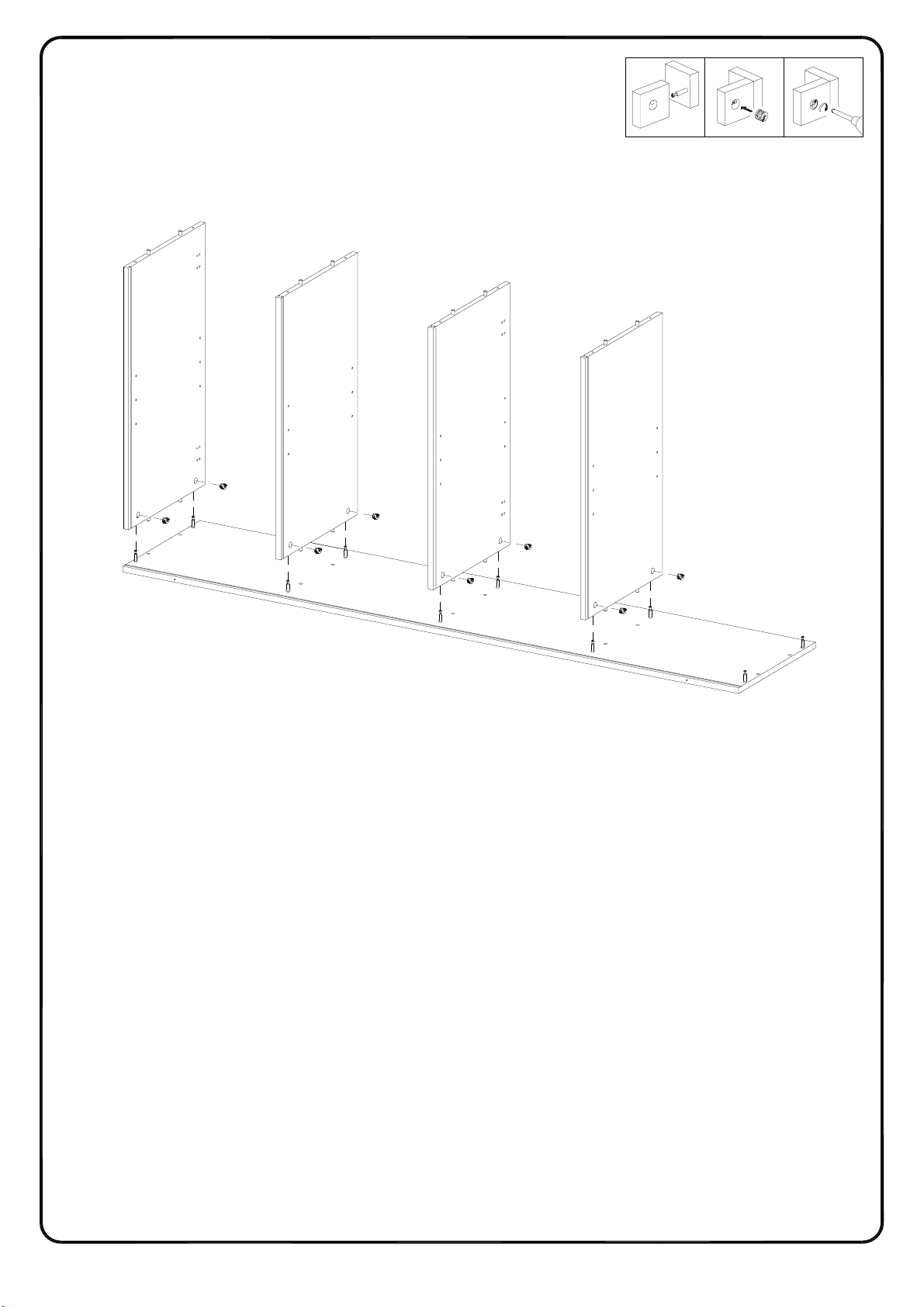

Using Cam lock(C) secure parts (3,5,6) into part (1) with hilips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer les pièces (3,5,6) dans la pièce (1) avec un tournevis
cruciforme conformément au schéma.
(ES )
Use el cierre de leva (C) para fijar las partes (3,5,6) en la parte (1) con un destornillador de
cabeza hilips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (3,5,6) in das Teil (1) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von hilips gemäß der Abbildung.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

Step 4
.13
21 3
1
4
C
C
(EN)

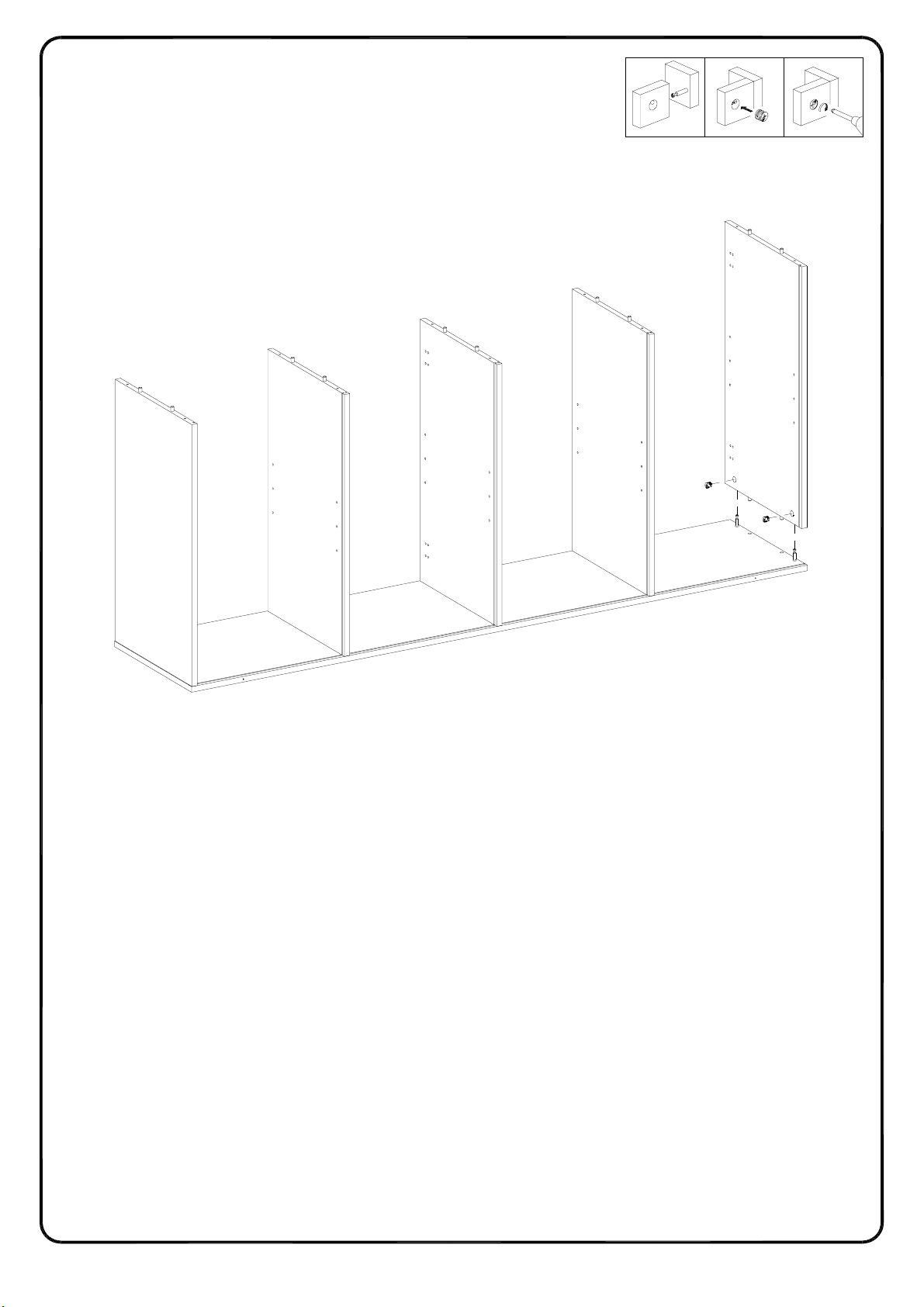

Using Cam lock(C) secure parts (4) to part (1) with hilips head screwdriver as per diagram.
(FR)
En utilisant le verrou à came (C), fixez les pièces (4) à la pièce (1) avec un tournevis cruciforme
conformément au schéma.
(ES )
Use el cierre de leva (C) para fijar las partes (4) a la parte (1) con un destornillador de cabeza
hilips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (4) an das Teil (1) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von hilips gemäß der Abbildung.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

.14
Step 5
9
9
9
9
1
4
3
5
6
5
(EN)
ut part (9) as per diagram.
(FR)
Mettez la pièce (9) conformément au schéma.
(ES )
onga la parte (9) según el diagrama.
(DE)
Setzen Sie das Teil (9) gemäß der Abbildung ein.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

.15
Step 6
F
E
2
3
5
6
5
4
(EN)
Using Screw(F) attach part (2) into parts (3,4,5,6) with Hex key (E) as per diagram.
(FR)
Utilisez la Vis (F) pour fixer la pièce(2) dans les pièces (3,4,5,6) avec la clé hexagonale (E)
conformément au schéma.
(ES )
Use el tornillo (F) para fijar la parte (2) en las partes (3,4,5,6) con la llave hexagonal (E) según
el diagrama.
(DE)
Befestigen Sie das Teil (2) ins Teil (3,4,5,6) mit der Schraube (F) durch den Sechskantschlüssel
(E) gemäß der Abbildung.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

.16
Step 7
x 2
10
11
E
K
L
(EN)
Using bolt (K) attach Connector (L) to parts (10,11) with Hex key (E) as per diagram.
(FR)
Utilisez le boulon (K) et fixez le connecteur (L) aux pièces (10,11) avec la clé hexagonale (E)
conformément au schéma.
(ES )
Use el perno (K) para fijar el conector (L) a las partes (10,11) con la llave hexagonal (E) según
el diagrama.
(DE)
Befestigen Sie den Verbinder (L) an das Teil (10,11) mit dem Bolzen (K) durch den
Sechskantschlüssel (E) gemäß der Abbildung.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

.17
Step 8
K
E
11
11
10
10
L
K
K
K
L
L
L
10
11
(EN)
Using bolt (K) attach Connector (L) on part (11) to part (10) with hex key (E) as per diagram.
(FR)
En utilisant le boulon (K), fixez le connecteur (L) sur la pièce (11) à la pièce (10) avec la clé
hexagonale (E) conformément au schéma.
(ES )
Use el perno (K) para unir el conector (L) de la parte (11) a la parte (10) con la llave hexagonal
(E) según el diagrama.
(DE)
Befestigen Sie den Verbinder (L) von dem Teil (11) an das Teil (10) mit dem Bolzen (K) durch
den Sechskantschlüssel (E) gemäß der Abbildung.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

.18
Step 9
2
10
10
11
11
K
K
K
KK
K
K
K
K
K
E
K
L
(EN)
Using bolt (K) attach Connector (L) on parts (10,11) to part (2) with hex key (E) as per diagram.
(FR)
En utilisant le boulon (K), fixez le connecteur (L) sur les pièces (10,11) à la pièce (2) avec la clé
hexagonale (E) conformément au schéma.
(ES )
Use el perno (K) para unir el conector (L) de las partes (10,11) a la parte (2) con la llave
hexagonal (E) según el diagrama.
(DE)
Befestigen Sie den Verbinder (L) von den Teile (10,11) an das Teil (2) mit dem Bolzen (K)
durch den Sechskantschlüssel (E) gemäß der Abbildung.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

.19
Step 10
H
H
J
(EN)
Using Screw(J) secure lastic wedge (H) with hillips head screwdriver as per diagram.
(FR)
En utilisant la vis (J), fixez le cale en plastique (H) avec un tournevis cruciforme conformément
au schéma.
(ES )
Use el tornillo (J) para fijar la cuña de plástico (H) con un destornillador de cabeza hilips
según el diagrama.
(DE)
Befestigen Sie den Kunststoffkeil (H) mit der Schraube (J) durch den
Kreuzschlitzschraubendreher von hilips gemäß der Abbildung.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.

.20
Step 11
D
DD
D
(EN)
lace sticker (D) cover the holes as per diagram.
(FR)
lacez l'autocollant (D) pour couvrir les trous conformément au schéma.
(ES )
Coloque la pegatina (D) que cubre los agujeros según el diagrama.
(DE)
latzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.
Copyright © 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
