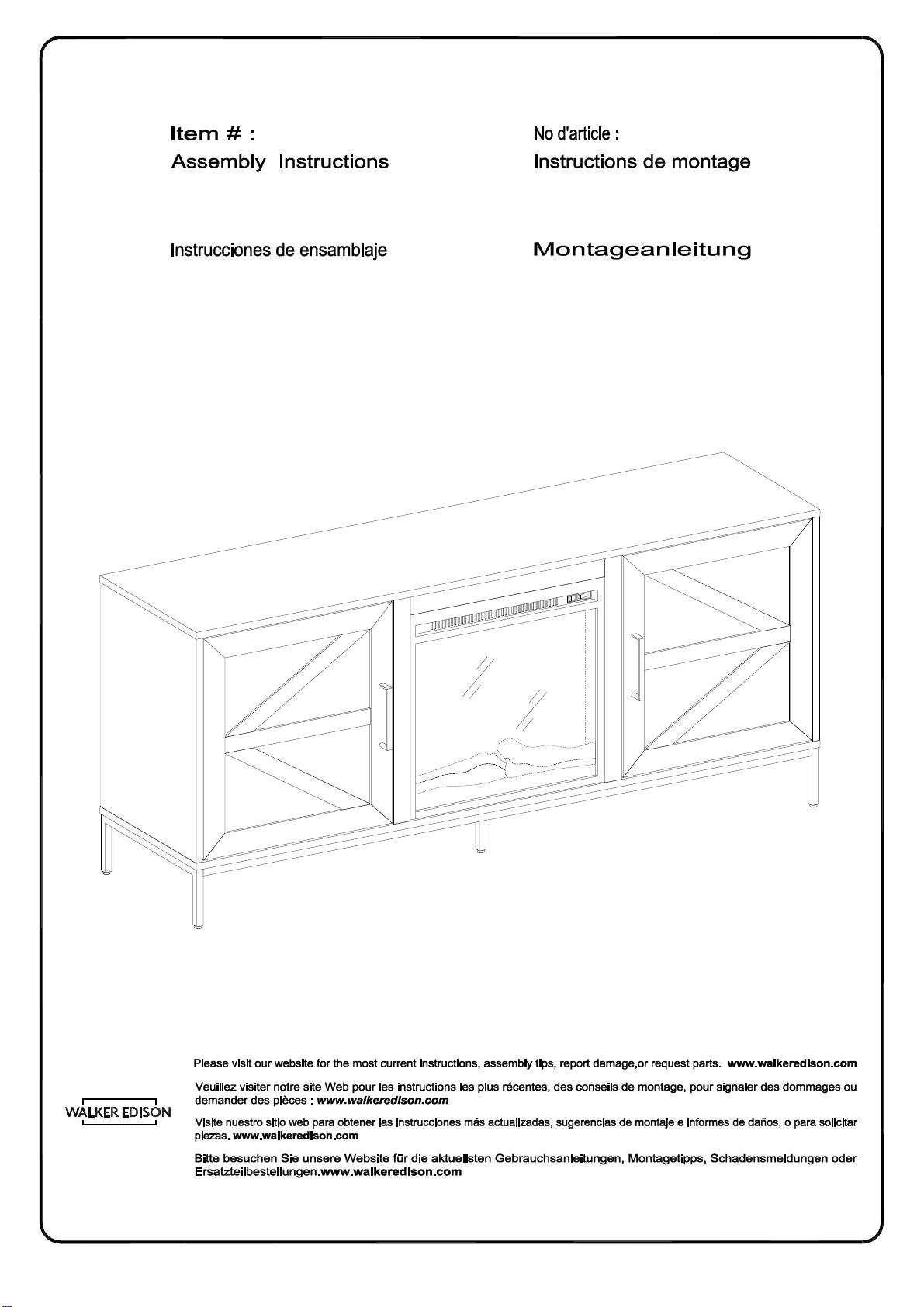

Walker Edison HOUF9E User manual

P.1
Revised 06/09/2022 (R)
temN.°: Artikel# :
HOUF9E
TM
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
HOUF9E
HOUF9E
HOUF9E

GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.3
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.4
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.5
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Listade piezas
P.6
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
6
5
9
7
7
10
10
11
11
12
12
13
13
14
8
8

HardwareList Listedu matériel
Listedespièces
P.7
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
A
B
C
D
E
pcs
pcs
pcs
22 pcs
Wooden dowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
14
14
Ø6x50mm 8
Screw
pcsØ30mm 14Sticker
Chevilleenbois
Serrure àcame
Boulon àcame
Vis
Autocollant
Clavijademadera
Cerradurade leva
Pernode leva
Tornillo
Pegatina
Holzdübel
Zylindermutter
Nockenschraube
Schraube
Aufkleber
F
pc1M4 Hexkey
pcs16BoltM6x12mm
G
Cléhexagonale
Boulon
Llavehexagonal
Perno
Inbusschlüssel
Bolzen
H
pcsØ4x22mm HandleBolt 4
Boulon depoignée
Perno de la manija
Griffbolzen
J
pcs4Bolt
M6x25mm Boulon
Perno
Bolzen

HardwareList Listedu mat riel
Listedespièces
P.8
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
pcs2Handle
Poign e
Mango
Griff
K
8pcsShelfsupportpinØ8x5x16mm Goupille de supportd' tagère
Perno de soportedelestante
Regalstützstift
L
24 pcs
Screw
Ø4x14mm Vis
Tornillo
Schraube
M
4pcsEurope hingeØ35mm CharnièreEurope
Bisagra de Europa
Europa-Scharnier
N
Ppcs
pcsPlasticwedge 8
Screw
Ø3x17mm 8
Caleenplastique
Cuñadeplástico
Kunststoffkeil
Vis
Tornillo
Schraube
Q
R
S
T
pcsScrew
Ø3x14mm 4
Vis
Tornillo
Schraube
pcsDoorstopper 2
But e deporte
Tapónde la puerta
Türstopper
pcFireplaceInsert 1
Insertde chemin e
Insertodechimenea
Kamineinsatz
F18V66L

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
U
P.9
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Glue tube pc1
Tubedecolle
Tubo de pegamento
KleberinTube
W
V
pcsScrew
Ø4x12mm 4
Vis
Tornillo
Schraube
pcsLshapebracket 2
Support en L
Soporte en formade L
L-förmige Halterung

2x
Step 1
P.10
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
(EN)
Insertwoodendowel (A) intopart(9),thensecure cambolt(B) intoparts (1,7), and then using
screw(R)attachdoor stopper (S) topart(1) withPhillipsheadscrewdriverasperdiagram.
(FR)
Insérezla chevilleenbois(A) danslapièce(9),puisfixezle boulon àcame(B)dans lapieces
(1,7),etutilisezla vis(R)pour fixer butéedeporte(S) àlapièce(1) avecun tournevis
cruciformselonle schéma.
(ESP)
Insertela clavija demadera (A)enla parte(9),luegoasegureelpernodeleva(B)en lapartes
(1,7) ,yuseeltornillo(R)para fijarel tapóndelapuerta(S)alaparte(1) conundestornillador
decabezaPhilipscomosemuestraen eldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(9) ein,befestigenSiedann dieNockenschraube (B)
in dasTeil(1,7),undbefestigenSiedenTürstopper(S)andasTeil(1)mit derSchraube (R)
durchdenKreuzschlitzschraubendreher vonPhilips gemäß Abbildung.
1
9
B
B
B
B
B
B
B
B
B
B
R
S
S
R
R
R
A
A
7
B
B

Step 2
P.11
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
3
4
A
A
A
A
A
A
A
A
(EN)
Insertwoodendowel (A) intoparts(3,4)asperdiagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(3,4) selon leschéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(3,4)segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(3,4) gemäß derAbbildung ein.

Step 3
P.12
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
5
6
A
A
A
AA
A
A
AA
A
A
A
(EN)
Insertwoodendowel (A) intoparts(5,6)asperdiagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(5,6) selon leschéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(5,6)segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(5,6) gemäß derAbbildung ein.

Step 4
P.13
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
9
C
C
(EN)
Usingcamlock(C)securepart(9)intopart(1)withPhilipsheadscrewdriverasper diagram.
(FR)
Enutilisantleverrou àcame(C),fixezlapièce(9) àla pièce(1)avecuntournevis cruciform
conformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(9) enlaparte(1) conundestornilladorde cabeza
Philipscomosemuestraenel diagrama.
(DE)
BefestigenSie dasTeil(9) andasTeil(1) mitder Zylindermutter(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

Step 5
P.14
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
5
6
7
7
C
C
C
C
(EN)
Usingcamlock(C)securepart(7)intoparts(5,6) withPhilipsheadscrewdriveras per
diagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlapièce(7) danslespièces(5,6) avecun tournevis
cruciformeconformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(7) enlaspartes(5,6) conundestornilladorde
cabezaPhilipscomosemuestra en eldiagrama.
(DE)
BefestigenSie dasTeil(7) in die Teile (5,6)mitderZylindermutter (C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

Step 6
P.15
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
6
4
C
C
C
C
(EN)
Usingcamlock(C)secure parts(4,6)intopart(1)withPhilipsheadscrewdriverasperdiagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlespièces(4,6) danslapièce(1) avecun tournevis
cruciformeconformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaspartes(4,6) enlaparte(1) conundestornilladorde
cabezaPhilipscomosemuestra en eldiagrama.
(DE)
BefestigenSie die Teile (4,6)indasTeil(1)mitderZylindermutter (C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

Step 7
P.16
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
5
3
C
C
C
C
(EN)
Usingcamlock(C)secure parts(3,5)intopart(1)withPhilipsheadscrewdriverasperdiagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlespièces(3,5) danslapièce(1) avecun tournevis
cruciformeconformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaspartes(3,5) enlaparte(1) conundestornilladorde
cabezaPhilipscomosemuestra en eldiagrama.
(DE)
BefestigenSie die Teile (3,5)indasTeil(1)mitderZylindermutter (C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

Step 8
P.17
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
11
11
1
4
6
5
3
(EN)
Putpart(11) asperdiagram.
(FR)
Mettezlapièce(11)conformément au schéma.
(ESP)
Pongala parte(11) segúnel diagrama.
(DE)
SetzenSie dasTeil(11)gemäß derAbbildung ein.

Step 9
P.18
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
4
6
5
3
2
E
H
(EN)
Usingscrew(E) attachpart(2) intoparts(3,4,5,6)withHexkey(H)asperdiagram.
(FR)
UtilisezlaVis(E) pourfixerlapièce(2) danslespieces(3,4,5,6,)avecla cléhexagonale(H)
conformémentau schéma.
(ESP)
Useeltornillo(E) para fijarlaparte(2) enlaspartes(3,4,5,6) conla llavehexagonal(H)según
eldiagrama.
(DE)
BefestigenSie dasTeil(2) in dasTeil(3,4,5,6) mitder Schraube (E)durchden
Inbusschlüssel(H)gemäß derAbbildung.

Step 10
P.19
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
12
13
13
12
HFF
F
F
(EN)
Usingbolt(F)attachpart(12) topart(13)withHexKey(H)asperdiagram.
(FR)
Enutilisantleboulon(F),fixezla pièce(12) àla pièce(13) aveclacléhexagonale(H)
conformémentau schéma.
(ESP)
Useelperno(F)parafijar la parte(12) ala parte(13) conla llavehexagonal(H)segúnel
diagrama.
(DE)
BefestigenSie dasTeil(12)andasTeil(13) mitdemBolzen (F)durchden
Inbusschlüssel(H)gemäß derAbbildung.

Step 11
P.20
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
2
12
13
13
12
H
FFFF
F
F
F
F
FF
F
F
GG
GG
14
(EN)
Usingbolt(F)attachpart(12),bolt(G)attachpart(13)topart(2)withHexkey(H)as per
diagram.Andusingbolt(F)attachpart(14)topart(2)withHexkey(H)as perdiagram.
(FR)
Enutilisantleboulon(F)fixezlapièce(12)etenutilisantleboulon(G)fixezlapièce(13), àla
pièce(2) aveclacléhexagonale (H)conformémentauschéma.Utilisezle boulon (F)et fixez la
pièce(14) àlapièce(2) aveclacléhexagonale (H)conformément au schéma.
(ESP)
Useelperno(F)parafijar la parte(12) yuseelperno(G)parafijar la parte(13),alaparte(2)
conla llavehexagonal(H)segúnel diagrama.Useelperno(F)parafijar la parte(14)ala
parte(2) conla llavehexagonal(H)segúneldiagrama.
(DE)
BefestigenSie mitdemBolzen(F)dasTeil(12) undbefestigenSie mit dem Bolzen (G) das
Teil(13),andasTeil(2)durchdenInbusschlüssel (H)gemäß der Abbildung. Befestigen Sie
dasTeil(14) andasTeil(2) mitdemBolzen(F)durchdenInbusschlüssel(H)gemäß der
Abbildung.
