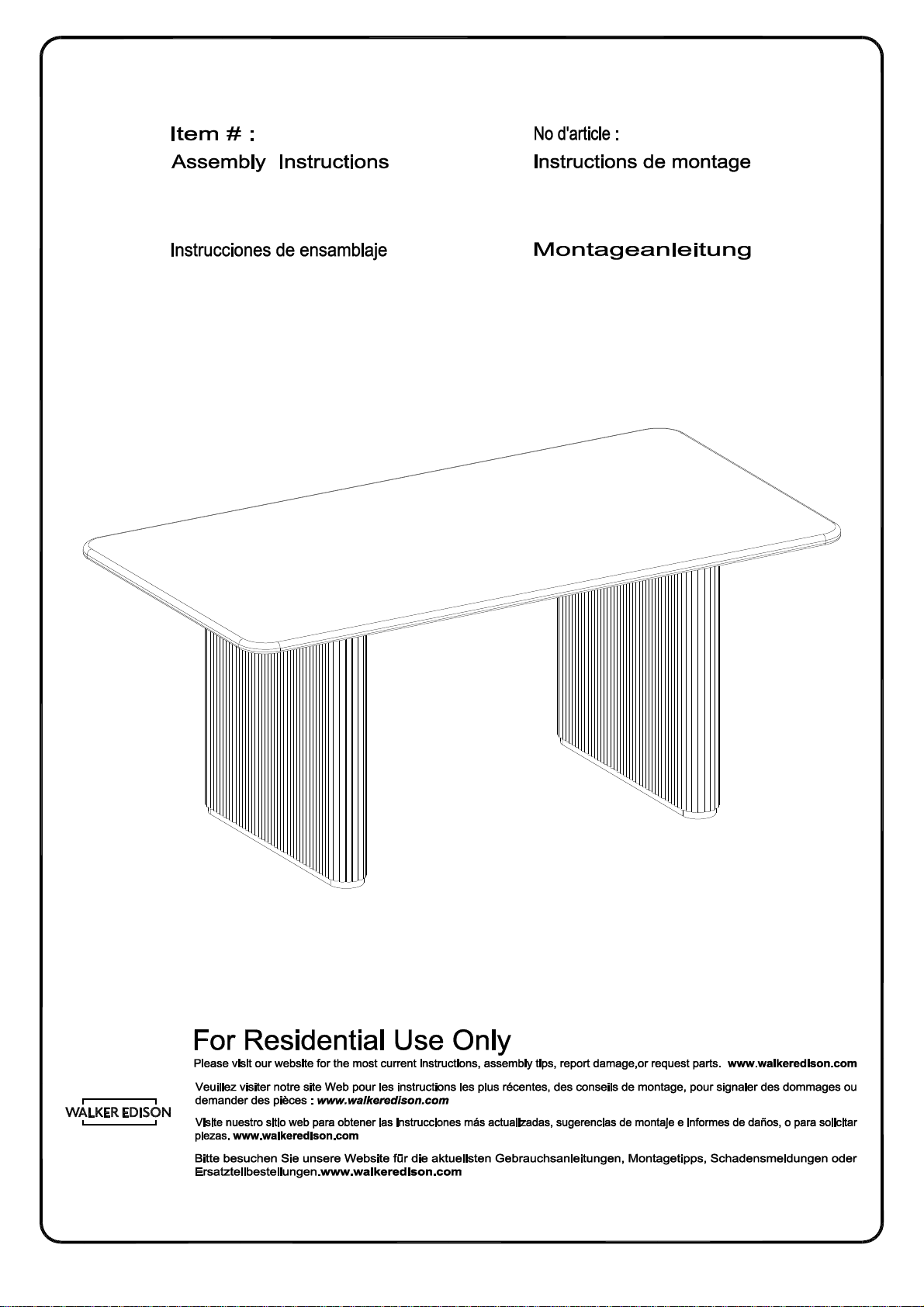

Walker Edison HEAD2D User manual

P.1
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
Revised 17/08/2023 (E)
ÍtemN.°: Artikel# :
HEAD2D HEAD2D
HEAD2D HEAD2D
TM

P.2
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssemblyGuidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21

P.3
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21

P.4
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21

P.5
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21

1
Listade piezas
P.6
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
2
2
4
3
3

A
HardwareList Listedu matériel
Listedespièces
P.7
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
B
C
D
E
F
pcs
pcs
6pcs
Woodendowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
7
7
pcs
pc
1
Ø30mm 7
Sticker
M4 Hexkey
pcs
16
Bolt
Ø1/4"x45mm
Cheville enbois
Clavijademadera
Holzdübel
Boulon àcame
Pernode leva
Nockenschraube
Serrure àcame
Cerraduradeleva
Zylindermutter
Autocollant
Pegatina
Aufkleber
Boulon
Perno
Bolzen
Cléhexagonale
Llavehexagonal
Inbusschlüssel

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
P.8
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
G
H
JGluetube pc 1
Tubedecolle
Tubo depegamento
KleberinTube
Flatwasher 16 pcs
Rondelle plate
Arandelaplana
Unterlegscheibe
Ø1/4"xØ16x1.2mm
16 pcs Ø1/4" Spring washer
Rondelles élastique
Arandela demuelle
Federringen

Step 1
P.9
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
1
A
A
B
B
B
(EN)
Insert Wooden dowel (A) into part (1), then secure Cam bolt (B) into part (1) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (1), puis fixez le boulon à came (B) dans la pièce (1)
avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (1), luego fije el perno de leva (B) en la parte (1) con
un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (1) ein, dann befestigen Sie die Nockenschraube (B)
in das Teil (1) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 2
P.10
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
21 3
1
4
C
C
C
(EN)
Attach part (4) into part (1), then using Cam Lock (C）secure part (4) to part (1) with Philips
head screwdriver as per diagram.
(FR)
Mettez la pièce (4) dans la pièce (1), puis en utilisant le serrure à came (C) fixez la pièce (4) à
la pièce (1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Coloque la parte (4) en la parte (1), luego use el cierre de leva (C) para fijar la parte (4) a la
parte (1) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie das Teil (4) ins Teil (1), und sichern Sie dann das Teil (4) an das Teil (1) mit der
Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

P.11
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 3
3
AA
B
B
x 2
(EN)
Insert Wooden dowel (A) into part (3), then secure Cam bolt (B) into part (3) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3), puis fixez le boulon à came (B) dans la pièce (3)
avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3), luego fije el perno de leva (B) en la parte (3) con
un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3) ein, dann befestigen Sie die Nockenschraube (B)
in das Teil (3) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 4
P.12
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
2
3
E
F
G
H
x 2
(EN)
Using Bolt (F), Spring Washer (G) and Flat Washer (H) secure part (2) to part (3) with Hex key
(E) as per diagram. Note: Please fully tight all bolts.
(FR)
En utilisant le boulon (F), la rondelle élastique (G) et la rondelle plate (H) fixez la pièce (2) à la
pièce (3) avec la clé hexagonale (E) en conformément au schéma. Remarque: Veuillez serrez
complètement tous les boulons.
(ESP)
Use el perno (F), la arandela de resorte (G) y la arandela plana (H) para fijar la parte (2) a la
parte (3) con la llave hexagonal (E) según el diagrama. Nota: Apriete completamente todos los
pernos.
(DE)
Befestigen Sie das Teil (2) an das Teil (3) durch den Inbusschlüssel (E) mit dem Bolzen (F),
der Sicherungsscheibe (G) und der Unterlegscheibe (H) gemäß der Abbildung. Hinweis: Bitte
ziehen Sie alle Bolzen fest an.

Step 5
P.13
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
21 3
3
4
C
C
(EN)
Attach part (4) into part (3), then using Cam Lock (C）secure part (4) to part (3) with Philips head
screwdriver as per diagram.
(FR)
Mettez la pièce (4) dans la pièce (3), puis en utilisant le serrure à came (C) fixez la pièce (4) à la
pièce (3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Coloque la parte (4) en la parte (3), luego use el cierre de leva (C) para fijar la parte (4) a la parte
(3) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie das Teil (4) an das Teil (3), und sichern Sie dann das Teil (4) an das Teil (3) mit der
Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

P.14
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 6
1
2
E
F
G
H
(EN)
Using Bolt (F), Spring Washer (G) and Flat Washer (H) secure part (2) to part (1) with Hex key
(E) as per diagram.
(FR)
En utilisant le boulon (F), la rondelle élastique (G) et la rondelle plate (H) fixez la pièce (2) à la
pièce (1) avec la clé hexagonale (E) en conformément au schéma.
(ESP)
Use el perno (F), la arandela de resorte (G) y la arandela plana (H) para fijar la parte (2) a la
parte (1) con la llave hexagonal (E) según el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (1) durch den Inbusschlüssel (E) mit dem Bolzen (F),
der Sicherungsscheibe (G) und der Unterlegscheibe (H) gemäß der Abbildung.

P.15
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 7
1
2
E
F
GH
(EN)
Using Bolt (F), Spring Washer (G) and Flat Washer (H) secure part (2) to part (1) with Hex key (E)
as per diagram.
(FR)
En utilisant le boulon (F), la rondelle élastique (G) et la rondelle plate (H) fixez la pièce (2) à la
pièce (1) avec la clé hexagonale (E) en conformément au schéma.
(ESP)
Use el perno (F), la arandela de resorte (G) y la arandela plana (H) para fijar la parte (2) a la
parte (1) con la llave hexagonal (E) según el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (1) durch den Inbusschlüssel (E) mit dem Bolzen (F), der
Sicherungsscheibe (G) und der Unterlegscheibe (H) gemäß der Abbildung.

P.16
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 8 21 3
3
4
C
C
(EN)
Attach part (4) into part (3), then using Cam Lock (C）secure part (4) to part (3) with Philips
head screwdriver as per diagram.
(FR)
Mettez la pièce (4) dans la pièce (3), puis en utilisant le serrure à came (C) fixez la pièce (4) à la
pièce (3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Coloque la parte (4) en la parte (3), luego use el cierre de leva (C) para fijar la parte (4) a la
parte (3) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie das Teil (4) an das Teil (3), und sichern Sie dann das Teil (4) an das Teil (3) mit der
Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

P.17
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 9
1
2
E
F
GH
(EN)
Using Bolt (F), Spring Washer (G) and Flat Washer (H) secure part (2) to part (1) with Hex key
(E) as per diagram.
(FR)
En utilisant le boulon (F), la rondelle élastique (G) et la rondelle plate (H) fixez la pièce (2) à la
pièce (1) avec la clé hexagonale (E) en conformément au schéma.
(ESP)
Use el perno (F), la arandela de resorte (G) y la arandela plana (H) para fijar la parte (2) a la
parte (1) con la llave hexagonal (E) según el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (1) durch den Inbusschlüssel (E) mit dem Bolzen (F), der
Sicherungsscheibe (G) und der Unterlegscheibe (H) gemäß der Abbildung.

P.18
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 10
1
2
E
F
G
H
(EN)
Using Bolt (F), Spring Washer (G) and Flat Washer (H) secure part (2) to part (1) with Hex key
(E) as per diagram. Note: Please fully tight all bolts.
(FR)
En utilisant le boulon (F), la rondelle élastique (G) et la rondelle plate (H) fixez la pièce (2) à la
pièce (1) avec la clé hexagonale (E) en conformément au schéma. Remarque: Veuillez serrez
complètement tous les boulons.
(ESP)
Use el perno (F), la arandela de resorte (G) y la arandela plana (H) para fijar la parte (2) a la
parte (1) con la llave hexagonal (E) según el diagrama. Nota: Apriete completamente todos los
pernos.
(DE)
Befestigen Sie das Teil (2) an das Teil (1) durch den Inbusschlüssel (E) mit dem Bolzen (F), der
Sicherungsscheibe (G) und der Unterlegscheibe (H) gemäß der Abbildung. Hinweis: Bitte ziehen
Sie alle Bolzen fest an.

P.19
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 11
D
D
(EN)
Place sticker (D) cover the holes as per diagram.
(FR)
Placez l'autocollant (D) pour couvrir les trous conformément au schéma.
(ESP)
Coloque la pegatina (D) que cubre los agujeros según el diagrama.
(DE)
Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.

P.20
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.

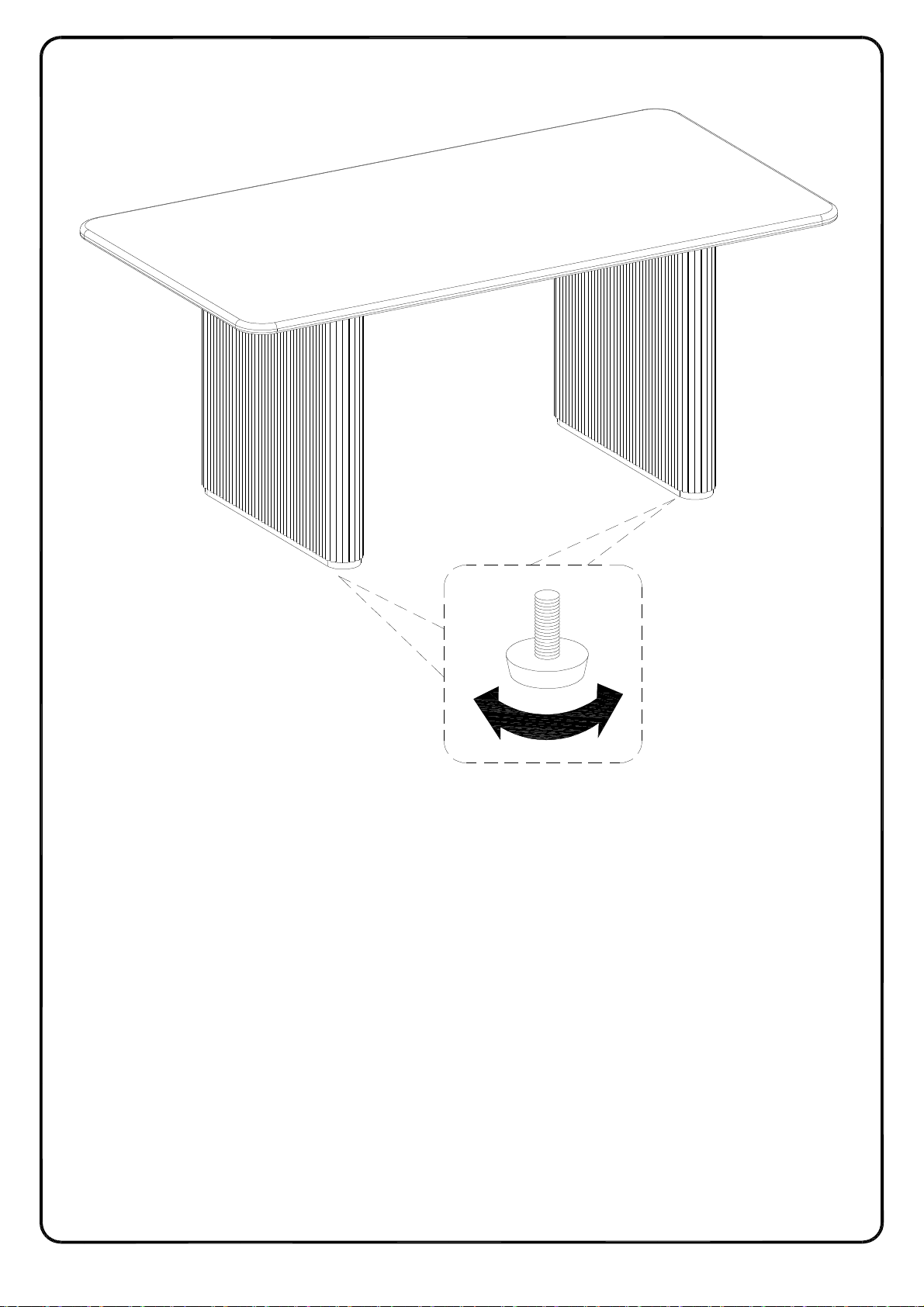

Step 12
(EN)
Position the assembled unit at the desired location, if necessary adjust the floor leveler at
the bottom of the support leg to level the unit.
(FR)
Positionnez l'unité assemblée à l'emplacement souhaité, si nécessaire ajustez le niveleur de
plancher au bas de la jambe de support pour mettre l'unité à niveau.
(ESP)
Coloque la unidad ensamblada en el lugar deseado, si es necesario ajuste el nivelador de
piso en la parte inferior de la pata de apoyo para nivelar la unidad.
(DE)
Positionieren Sie die montierte Baueinheit an die gewünschte Stelle. Stellen Sie
gegebenenfalls die Bodennivellierungseinrichtung an der Unterseite des Stützbeins, um die
Baueinheit auszurichten.
