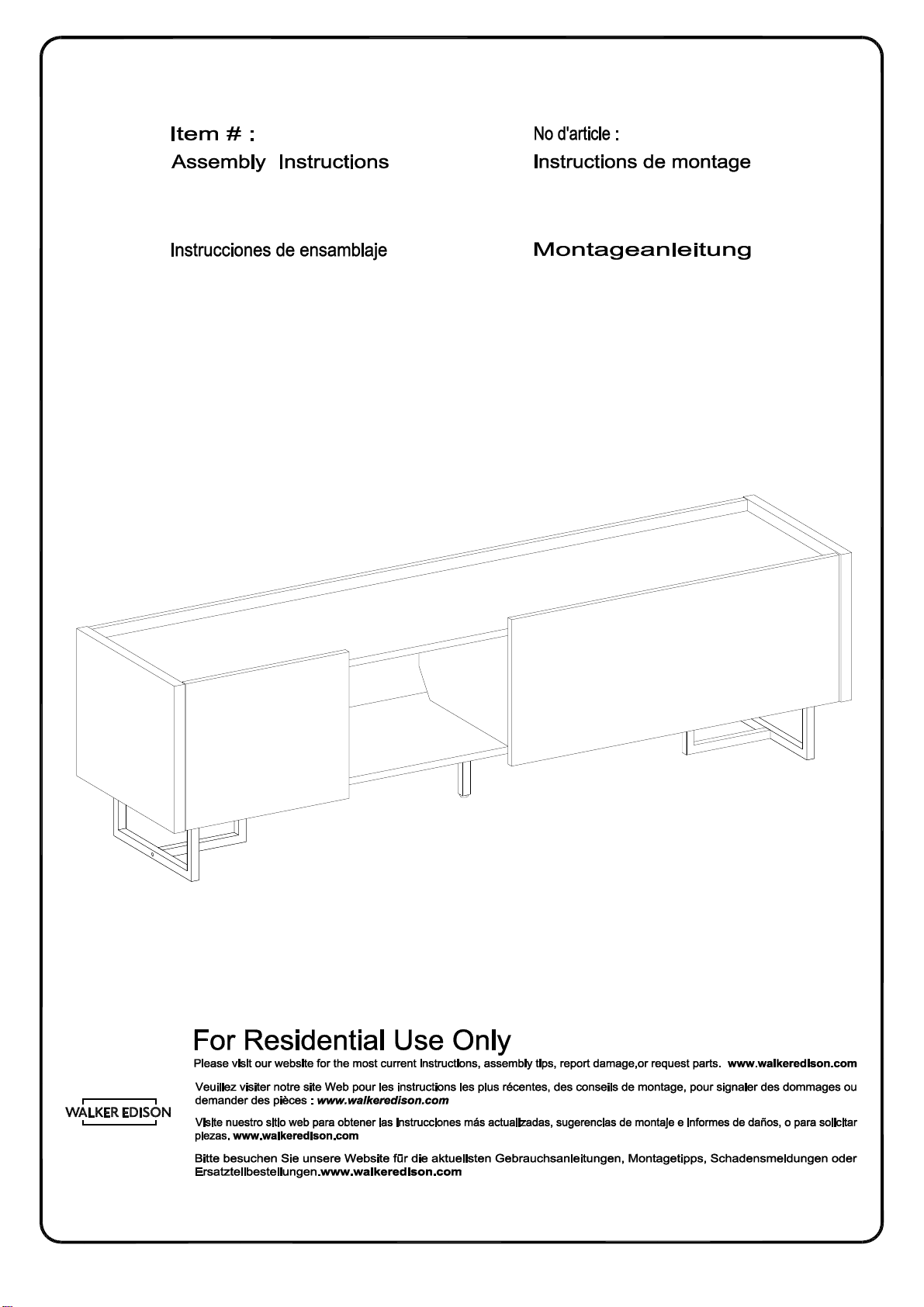

Walker Edison ARWM3F User manual

P.1
Revised 23/05/2022(L)
temN.°: Artikel# :
ARWM3F ARWM3F
ARWM3F ARWM3F
TM
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.

P.2
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
GeneralAssemblyGuidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment

P.3
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentrois sens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame

P.4
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva

P.5
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung

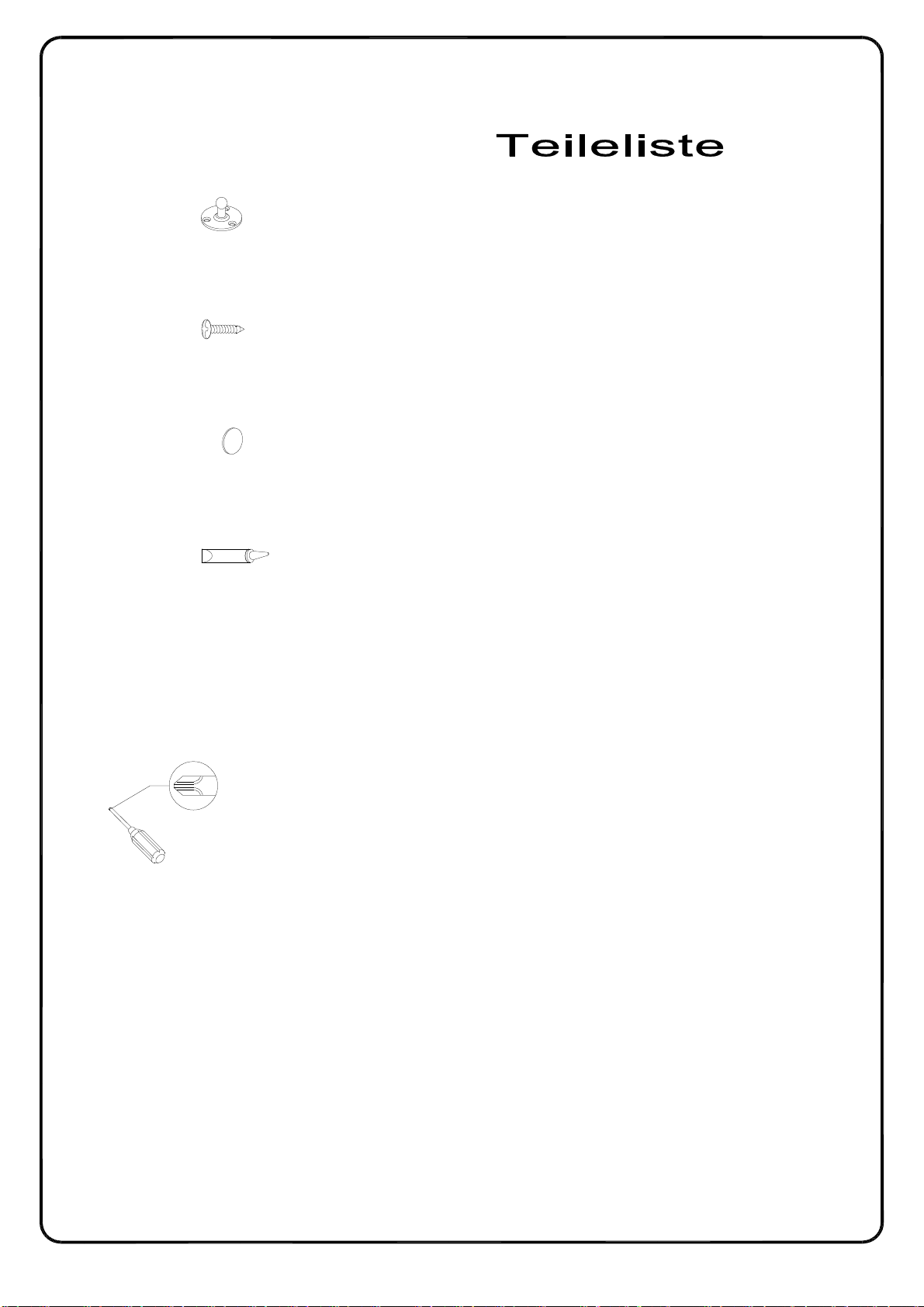

Listade piezas
P.6
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
5
6
7
8
9
10 11
12 11 10

A
HardwareList Listedu matériel
Listedespièces
P.7
B
C
D
E
F
G
H
pcs
pcs
pcs
26 pcs
Woodendowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
28
28
Ø6x50mm 4
pcs
pc
1
Ø30mm 20
Sticker
M4 Hexkey
Cheville enbois
Clavijademadera
Holzdübel
Boulon àcame
Pernode leva
Nockenschraube
Serrure àcame
Cerraduradeleva
Zylindermutter
Autocollant
Pegatina
Aufkleber
Cléhexagonale
Llavehexagonal
Inbusschlüssel
Screw
Vis
Tornillo
Schraube
pcs
2
Bolt
Ø6x28mm Boulon
Perno
Bolzen
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
pcs
8
Bolt
Ø6x12mm Boulon
Perno
Bolzen
JMagnetic touch
Contact magnétique
Toquemagnético
Den Magnetschnäpper
pcs
2

HardwareList Listedu matériel
Listedespièces
P.8
L
M
N
P
Q
R
K
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
Bolt
Boulon
Perno
Bolzen
pcs
Screw
Ø3x12mm 34
Vis
Tornillo
Schraube
pcs
2
S
T
Screw 12 pcs Ø3x14mm
Europe Hinge 2 pcs
Vis
CharnièreEurope
Tornillo
BisagradeEuropa
Schraube
Europa-Scharnier
Ø26mm
Bracket
Support
Soporte
Halterung
Hinge
Charnière
Bisagra
Scharnier
Pressure bar
pcs
3
pcs
8
pcs
2
pcs
2
Screw 4 pcs
Vis
Tornillo
Schraube
Ø3x15mm
Pressure barchassis
Barredepression
Barra depresión
Druckstange
Châssisdelabarredepression
Chasisdela barra depresión
Druckstangengehäuse

HardwareList Listedu matériel
Listedespièces
P.9
U
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
V
pcs
2
Screw 10 pcs
Vis
Tornillo
Schraube
W
Ø3x15mm
Pressure barchassis
Châssisdelabarredepression
Chasisdela barra depresión
Druckstangengehäuse
Gluetube pcs
2
Tubedecolle
Tubo depegamento
KleberinTube
X
pcs
Ø30mm 8
Sticker
Autocollant
Pegatina
Aufkleber

Step 1
P.10
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
2
R
Q
R
Q
5
R
R
Q
Q
AA
A
A
A
A
A
AA
A
B
B
BB
B
B
B
B
BB
B
B
(EN)
Insert wooden dowel (A) into part (2,5) , then secure Cam bolt (B) into part (5) with Philips head
screwdriver, then using Screw (Q) attach Bracket (R) to part (2) with Philips head screwdriver as
per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (2,5), puis fixez le boulon à came (B) dans la pièce
(5) avec un tournevis cruciforme, et utilisez la vis (Q) pour fixer le support (R) à la pièce (2) avec
un tournevis cruciforme selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (2,5), luego asegure el perno de leva (B) en la parte
(5) con un destornillador de cabeza Philips, y use el tornillo (Q) para fijar el soporte (R) a la
parte (2) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (2,5) ein, dann befestigen Sie die Nockenschraube
(B ) in das Teil (5) durch den Kreuzschlitzschraubendreher von Philips, und befestigen Sie die
Halterung (R) an das Teil (2) mit der Schraube (Q) durch den Kreuzschlitzschraubendreher von
Philips gemäß Abbildung.

Step 2
P.11
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
1
A
A
A
A
A
A
B
B
B
B
J
K
J
KK
R
Q
R
Q
R
Q
R
Q
K
J
(EN)
Insert wooden dowel (A) into part (1), then secure Cam bolt (B) into part (1) with Philips head
screwdriver, then using Screw (Q) attach Bracket (R), and use Screw (K) attach Magnetic
touch (J) to part (1) with Philips head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (1), puis fixez le boulon à came (B) dans la pièce
(1) avec un tournevis cruciforme, et utilisez la vis (Q) pour fixer le support (R), et utilisez la vis
(K) pour fixer le contact magnétique (J) à la pièce(1) avec un tournevis cruciforme selon le
schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (1), luego asegure el perno de leva (B) en la parte
(1) con un destornillador de cabeza Philips, y use el tornillo (Q) para fijar el soporte (R), et use
el tornillo (K) para fijar el toque magnético (J) a la parte(1) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (1) ein, dann befestigen Sie die Nockenschraube
(B ) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips, und befestigen Sie die
Halterung (R) mit der Schraube (Q); befestigen Sie dann den Magnetschnäpper (J) an das Teil
(1) mit der Schraube (K) durch den Kreuzschlitzschraubendreher von Philips gemäß Abbildung.

Step 3
P.12
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
3
7
BB
B
B
B
B
BB
BB
B
B
A
A
A
A
4
6
A
A
A
A
U
VV
A
(EN)
Insert wooden dowel (A) into part (4,6) , then secure Cam bolt (B) into part (3,7) with Philips
head screwdriver, then using Screw (V) attach Pressure bar chassis (U) to part (6,7) with Philips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (4,6), puis fixez le boulon à came (B) dans la pièce
(3,7) avec un tournevis cruciforme, et utilisez la vis (V) pour fixer le châssis de la barre de
pression (U) à la pièce (6,7) avec un tournevis cruciforme selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (4,6), luego asegure el perno de leva (B) en la parte
(3,7) con un destornillador de cabeza Philips, y use el tornillo (V) para fijar el chasis de la barra
de presión (U) a la parte (6,7) con un destornillador de cabeza Philips como se muestra en el
diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (4,6) ein, dann befestigen Sie die Nockenschraube
(B ) in das Teil (3,7) durch den Kreuzschlitzschraubendreher von Philips, und befestigen Sie das
Druckstangenchassis (U) an das Teil (6,7) mit der Schraube (V) durch den
Kreuzschlitzschraubendreher von Philips gemäß Abbildung.

Step 4
P.13
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
61
C
C
(EN)
Attach part (6) to part (1), using Cam lock (C) secure part (6) to part (1) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (6) à la pièce (1); en utilisant le serrure à came (C) fixez la pièce (6) à la pièce
(1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (6) a la parte (1), luego use el cierre de leva (C) para fijar la parte (6) a la parte
(1) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (6) an das Teil (1), und sichern Sie das Teil (6) an das Teil (1) mit
der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

Step 5
P.14
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
4
C
C
(EN)

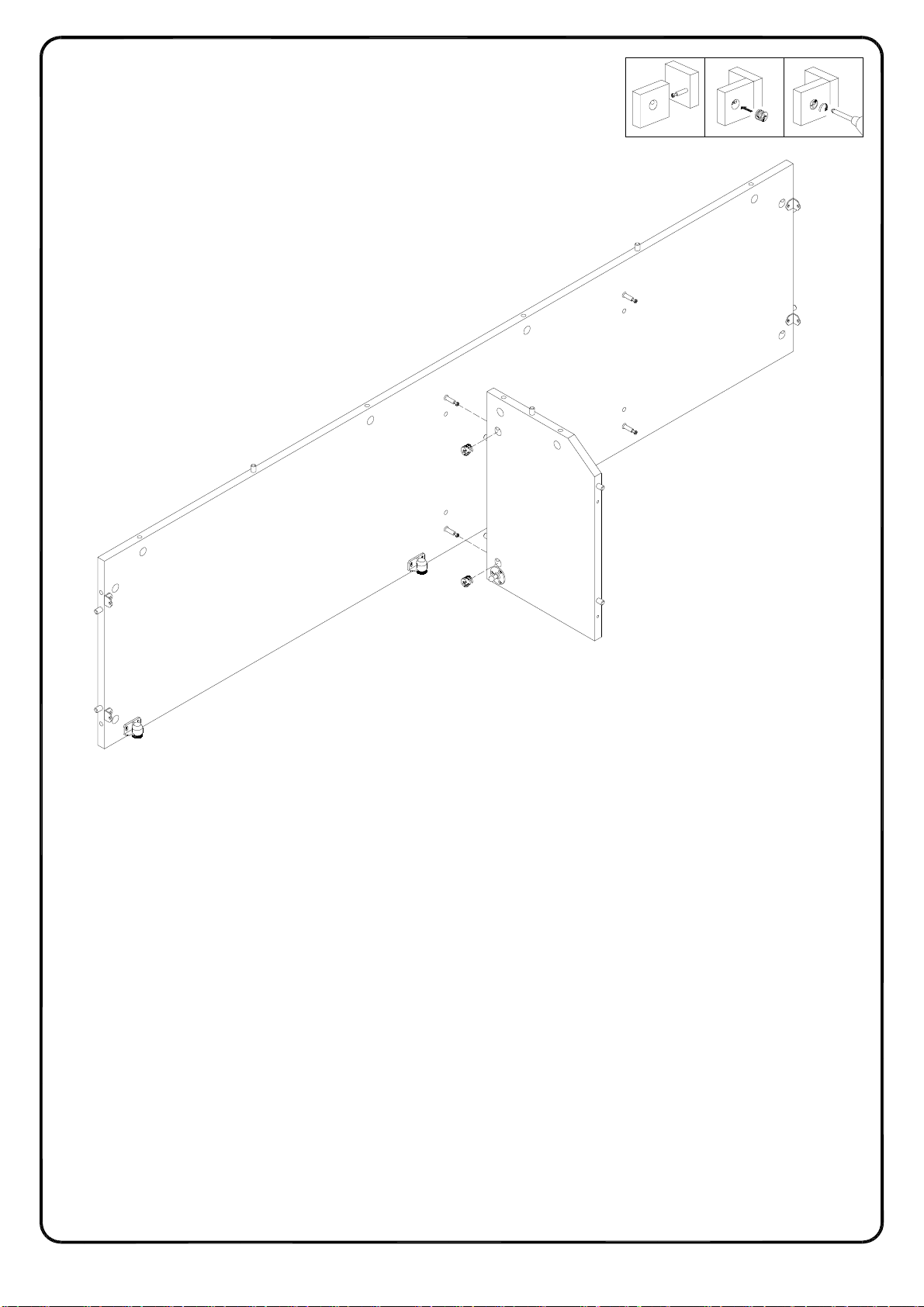

Attach part (4) to part (1), using Cam lock (C) secure part (4) to part (1) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (4) à la pièce (1); en utilisant le serrure à came (C) fixez la pièce (4) à la pièce
(1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (1), luego use el cierre de leva (C) para fijar la parte (4) a la parte
(1) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (4) an das Teil (1), und sichern Sie das Teil (4) an das Teil (1) mit der
Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

Step 6
P.15
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
4
6
2
E
H
E
E
E
(EN)
Using Screw (E) attach part (2) to part (4,6) with Hex key (H) as per diagram.
(FR)
Utilisez la vis (E) pour fixer la pièce (2) à la pièce (4,6) avec la clé hexagonale (H)
conformément au schéma.
(ESP)
Use el tornillo (E) para fijar la parte (2) a la parte (4,6) con la llave hexagonal (H) según el
diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (4,6) mit der Schraube (E) durch den Inbusschlüssel
(H) gemäß der Abbildung.

Step 7
P.16
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
2
1
5
C
C
C
C
C
C
C
CC
C
C
6
4
(EN)

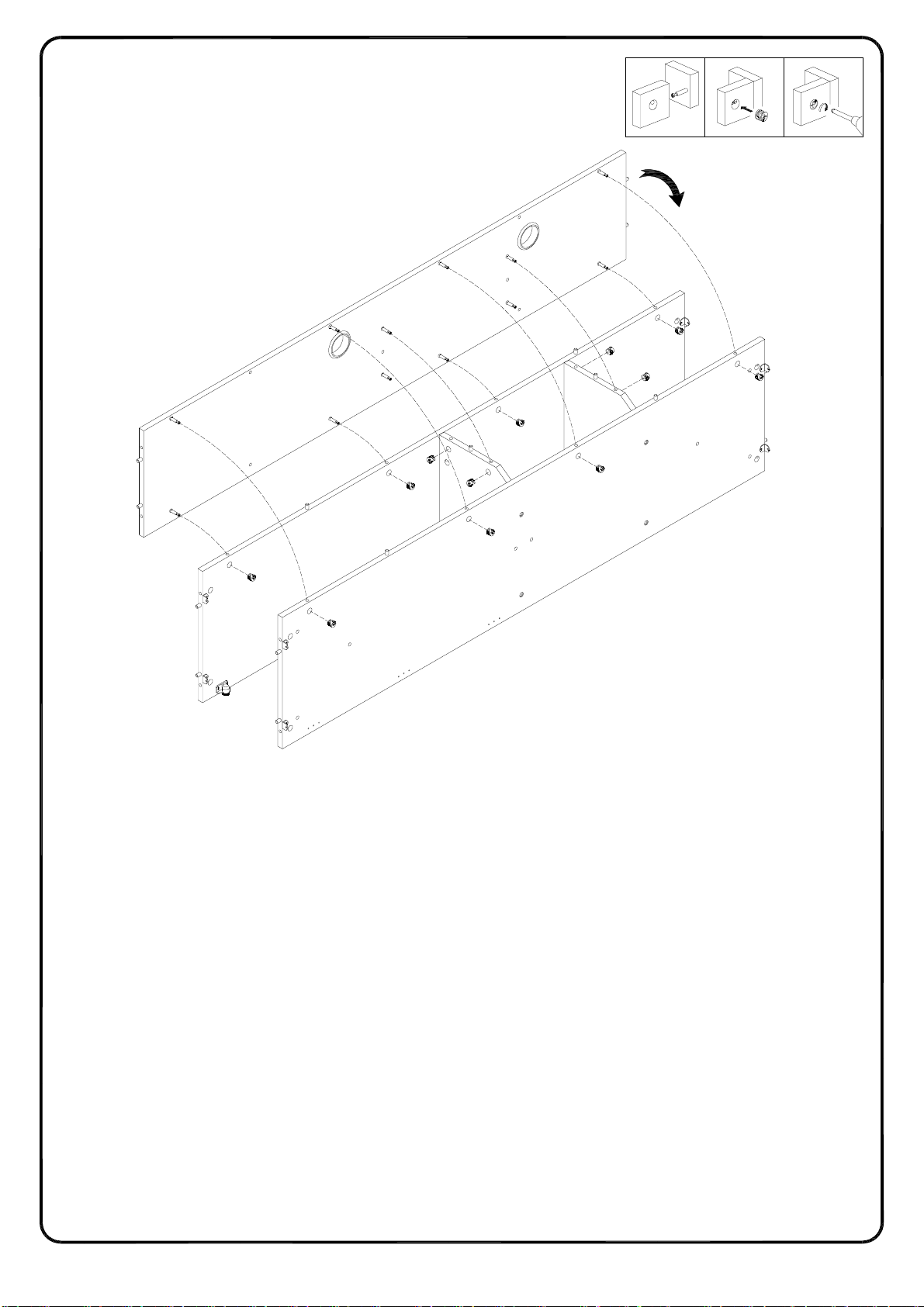

Attach part (5) to part (1,2,4,6), using Cam lock (C) secure part (5) to part (1,2,4,6) with
Philips head screwdriver as per diagram.
(FR)
Fixez la pièce (5) à la pièce (1,2,4,6); en utilisant le verrou à came (C) fixez la pièce (5) à la
pièce (1,2,4,6) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (5) a la parte (1,2,4,6), y usando el cierre de leva (C) asegure la parte (5) a la
parte (1,2, 4,6) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (5) an das Teil (1,2,4,6), und befestigen Sie das Teil (5) an das Teil
(1,2,4,6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

Step 8
P.17
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
12
7
C
C
C
C
C
C
5
(EN)
Attach part (7) to part (1,2,5), using Cam lock (C) secure part (7) to part (1,2,5) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (7) à la pièce (1,2,5); en utilisant le verrou à came (C) fixez la pièce (7) à la
pièce (1,2,5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (7) a la parte (1,2,5), y usando el cierre de leva (C) asegure la parte (7) a la parte
(1,2, 5) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) an das Teil (1,2,5), und befestigen Sie das Teil (7) an das Teil
(1,2,5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß
der Abbildung.

Step 9
P.18
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
3
1
2
C
C
C
C
C
C
5
(EN)
Attach part (3) to part (1,2,5), using Cam lock (C) secure part (3) to part (1,2,5) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (3) à la pièce (1,2,5); en utilisant le verrou à came (C) fixez la pièce (3) à la
pièce (1,2,5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3) a la parte (1,2,5), y usando el cierre de leva (C) asegure la parte (3) a la parte
(1,2, 5) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (1,2,5), und befestigen Sie das Teil (3) an das Teil
(1,2,5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß
der Abbildung.

Step 10
P.19
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
1
23
R
Q
1
3
RR
QQ
R
R
Q
Q
(EN)
Using Screw (Q) attach Bracket (R) on part (1,2) to part (3) with Philips head screwdriver as
per diagram.
(FR)
En utilisant la vis (Q) fixez le support (R) sur la pièce (1,2) à la pièce (3) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (Q) para fijar el soporte (R) de la parte (1,2) a la parte (3) con un destornillador
de cabeza Philips según el diagrama.
(DE)
Befestigen Sie die Halterung (R) auf dem Teil (1,2) an das Teil (3) mit der Schraube (Q)
durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 11
P.20
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
R
R
Q
Q
1
7
7
R
Q
RR
QQ
(EN)

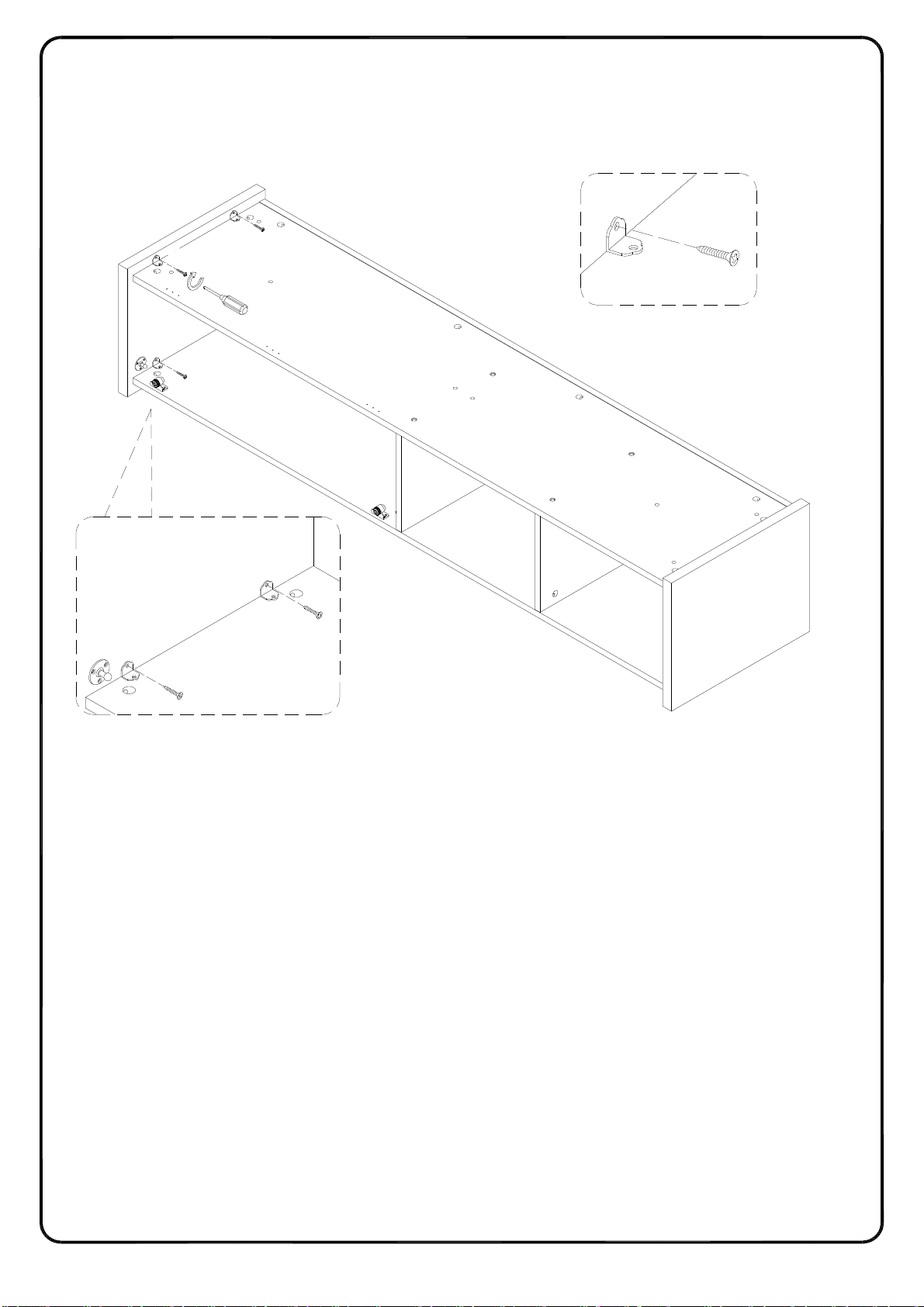

Using Screw (Q) attach Bracket (R) on part (1,2) to part (7) with Philips head screwdriver as
per diagram.
(FR)
En utilisant la vis (Q) fixez le support (R) sur la pièce (1,2) à la pièce (7) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (Q) para fijar el soporte (R) de la parte (1,2) a la parte (7) con un destornillador
de cabeza Philips según el diagrama.
(DE)
Befestigen Sie die Halterung (R) auf dem Teil (1,2) an das Teil (7) mit der Schraube (Q) durch
den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
