Walker Edison REEH8GDW User manual

P.1
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
Revised 22/06/2022 (I)
ÍtemN.°: Artikel# :
REEH8GDW REEH8GDW
REEH8GDW REEH8GDW
TM
1 页

VIII.Drillmaybeneededforsecuringproduct towall.

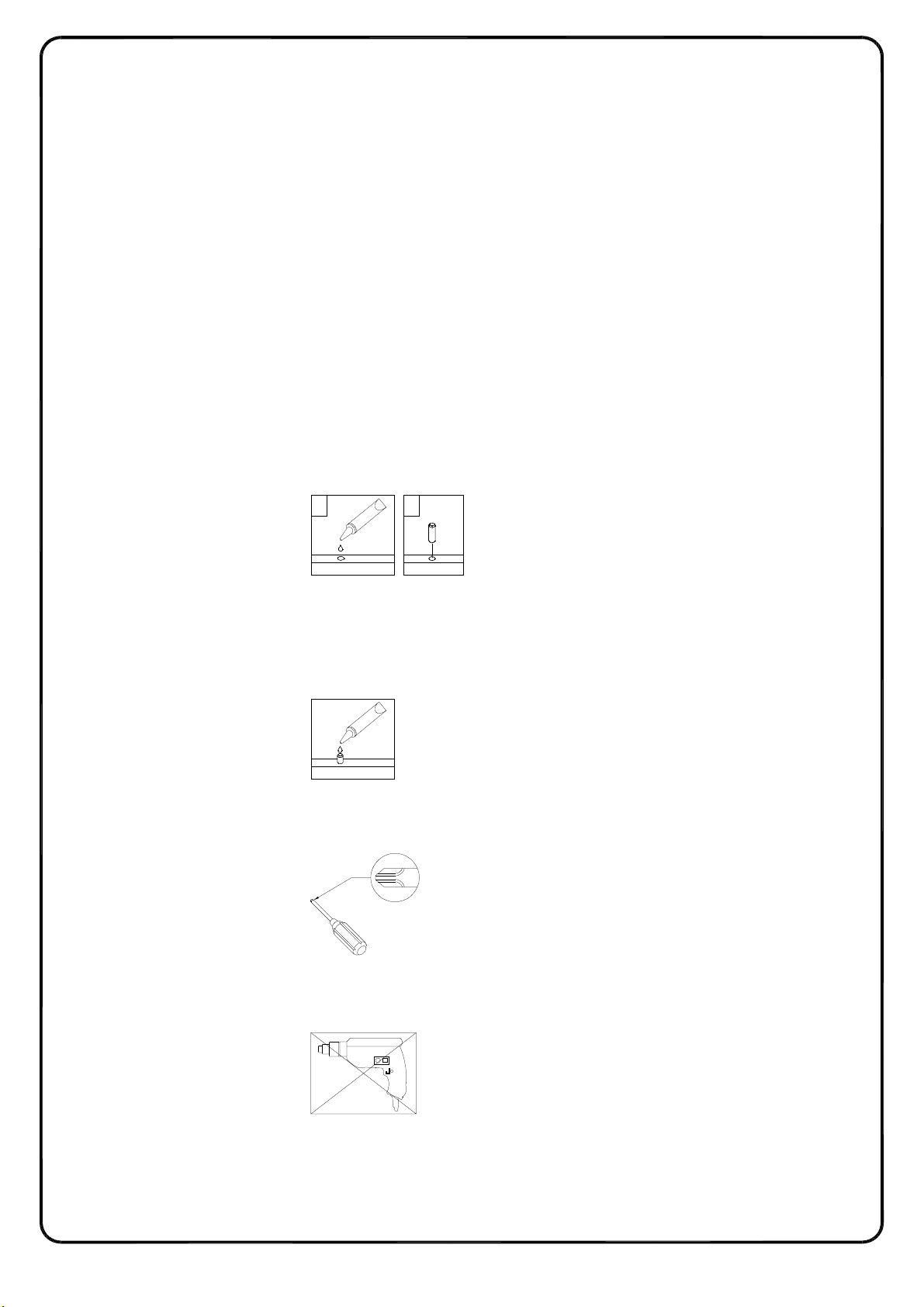

GeneralAssemblyGuidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.

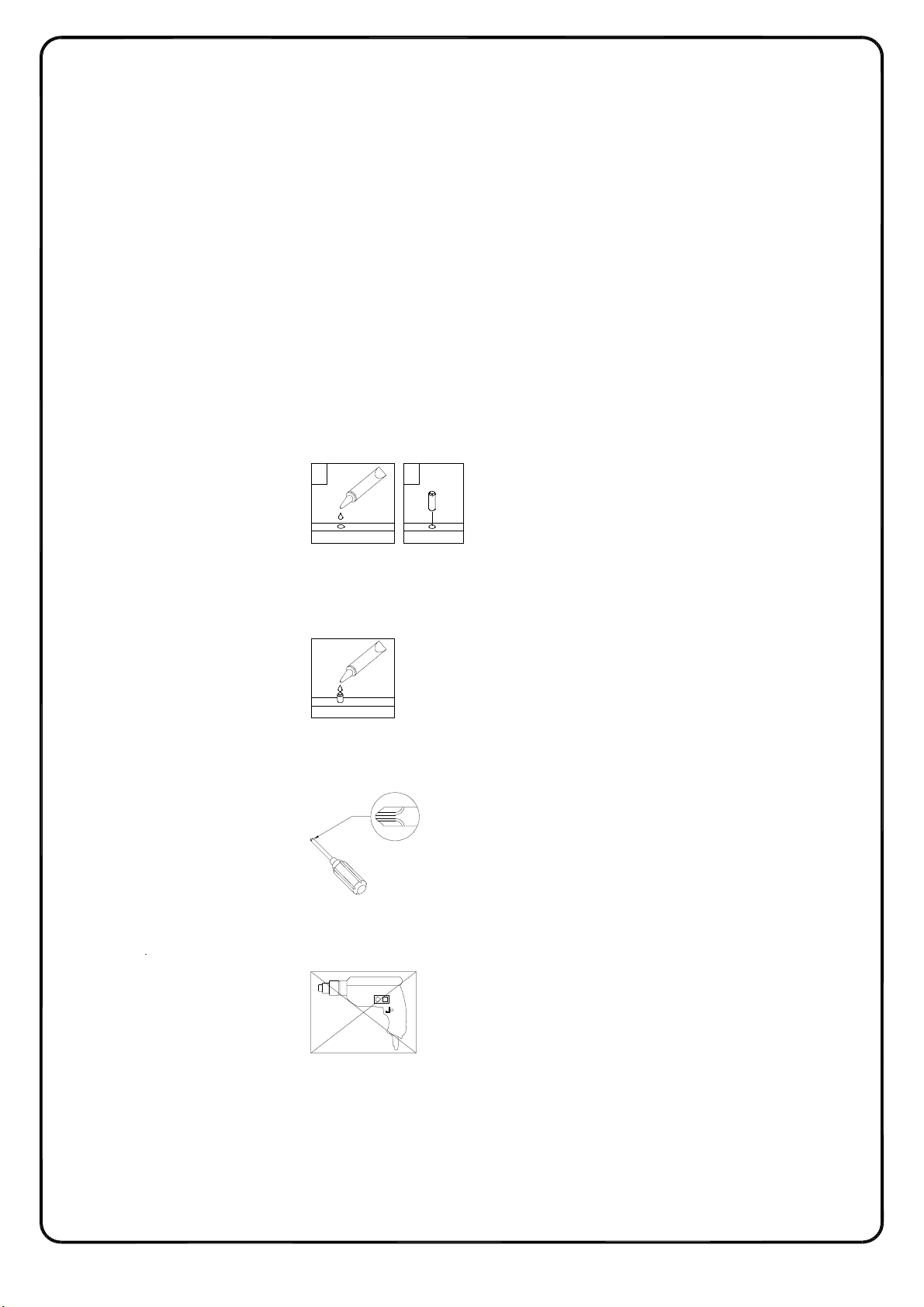

V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
2 页

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.

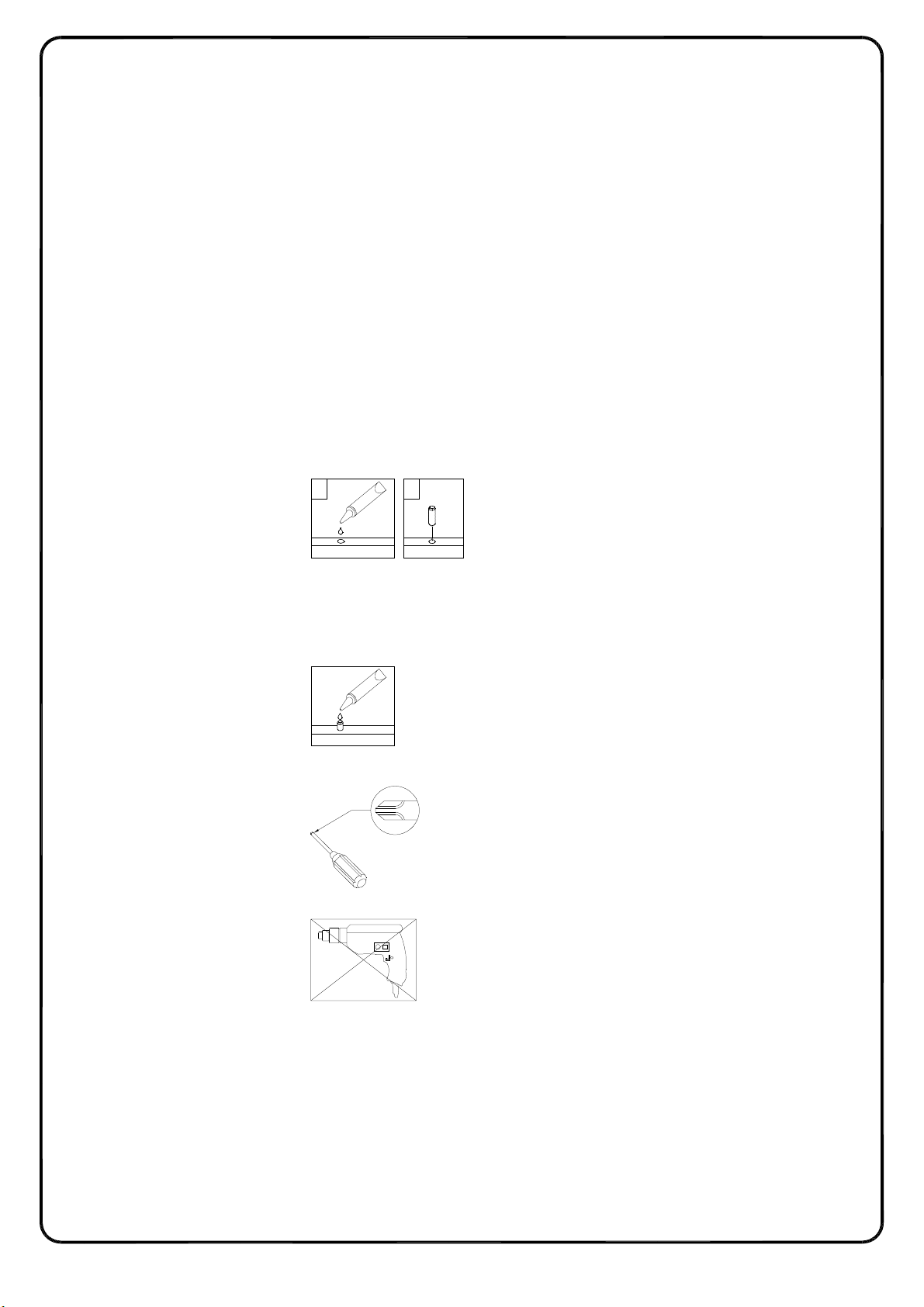

V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
3 页

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
4 页

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
5 页

1

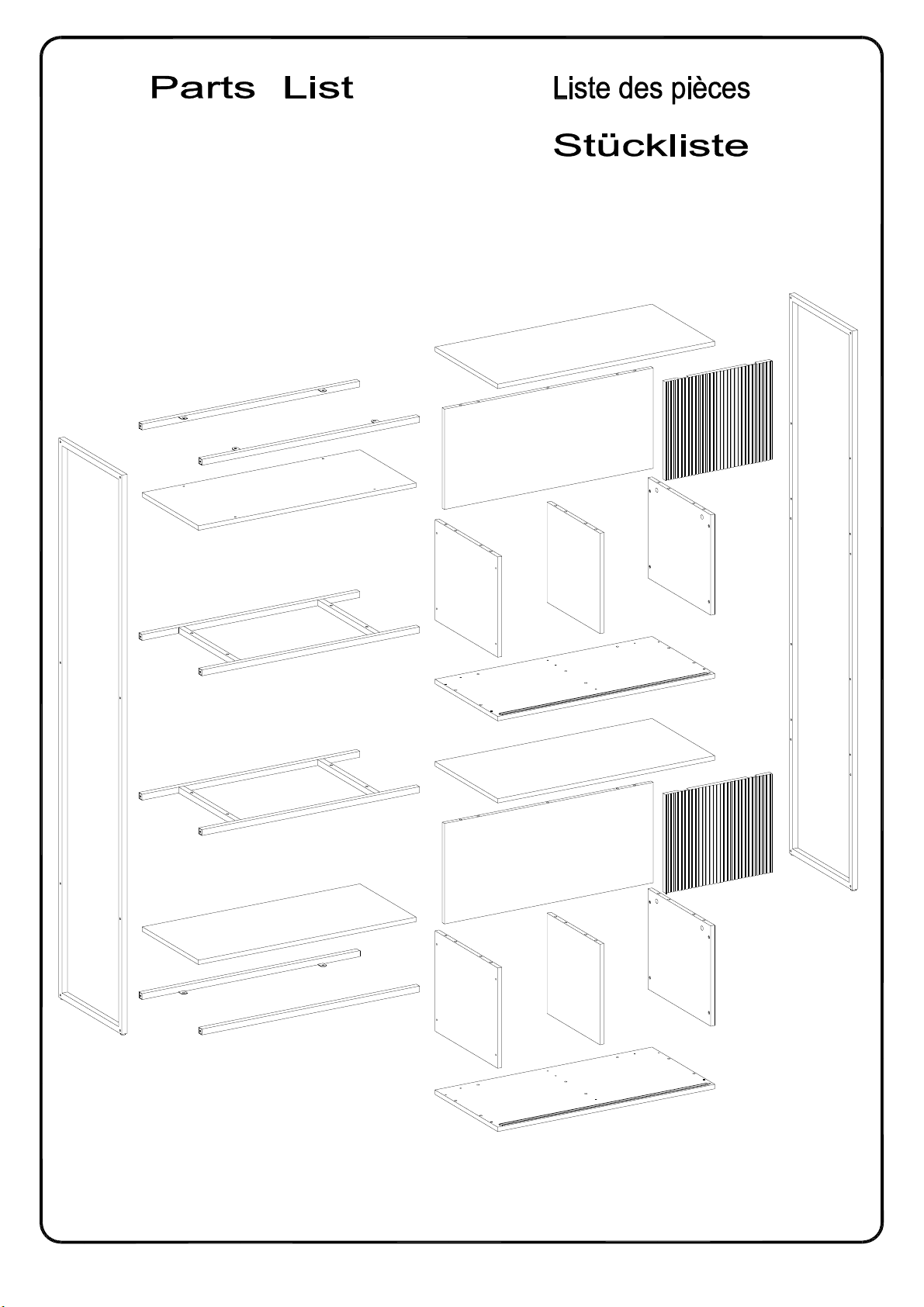

Listade piezas
P.6
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
1
10
10
11
11
9
8
2
4
4
5
3
6
7
2
4
4
5
3
6
7
10
10
6 页

A

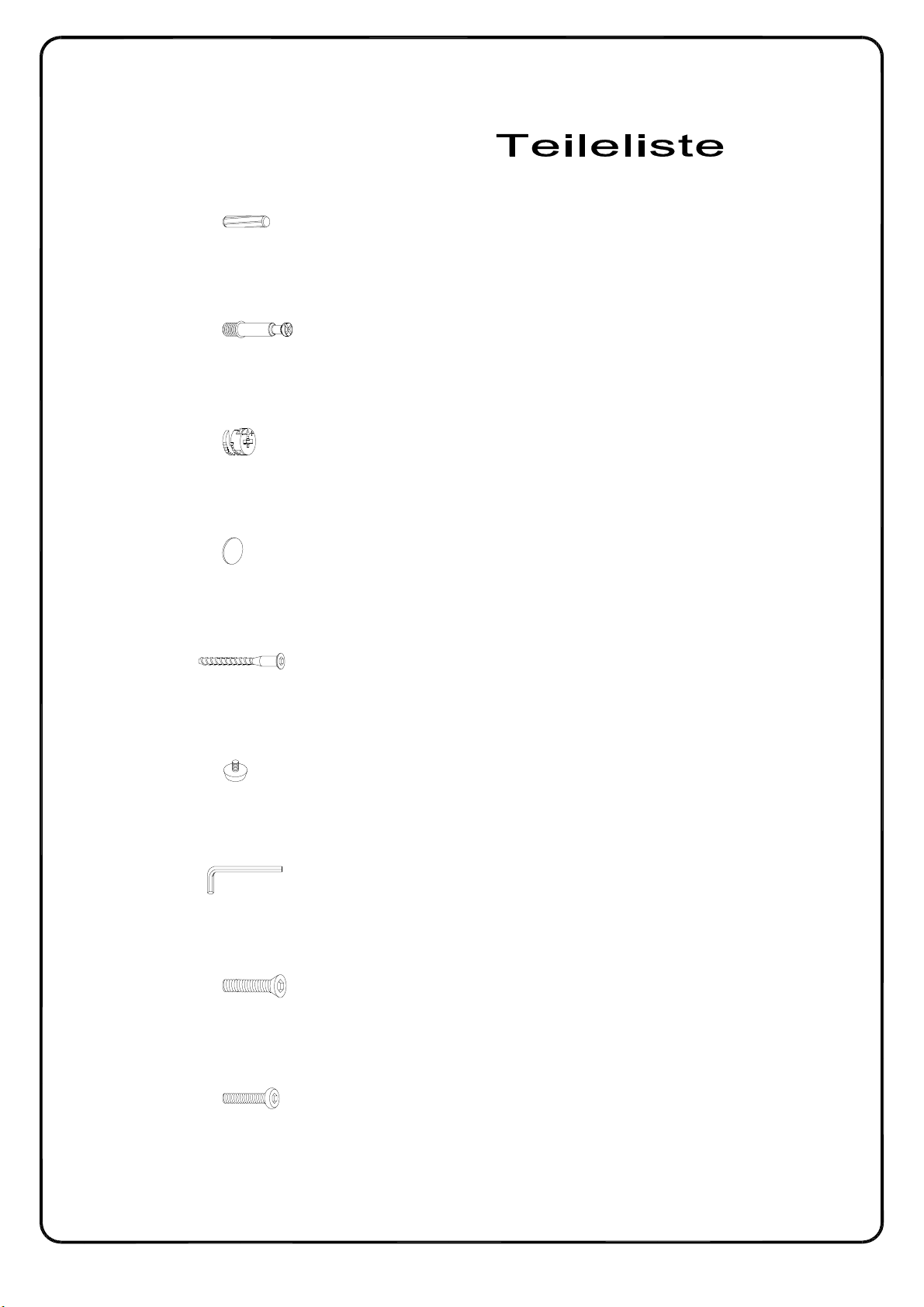

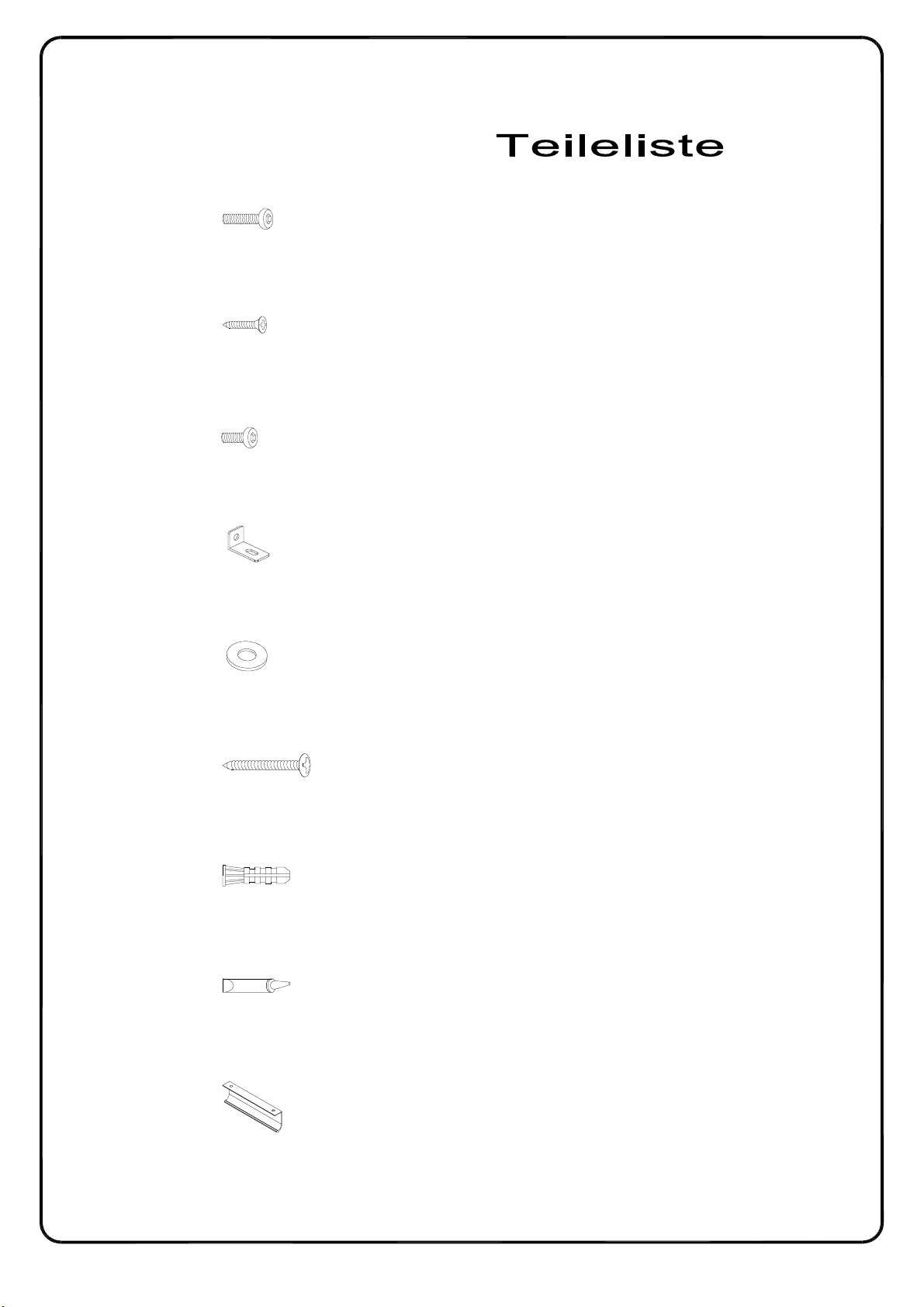

HardwareList Listedu matériel
Listedespièces
P.7
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
B
C
D
E
F
G
H
J
pcs
pcs
pcs
32 pcs
Woodendowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
18
18
Ø6x37mm 18
pcs
pc
1
Ø30mm 34
Sticker
M4 Hexkey
pcs
16
Cheville enbois
Clavijademadera
Holzdübel
Boulon àcame
Pernode leva
Nockenschraube
Serrure àcame
Cerraduradeleva
Zylindermutter
Autocollant
Pegatina
Aufkleber
Cléhexagonale
Llavehexagonal
Inbusschlüssel
Screw
Vis
Tornillo
Schraube
Ø1/4"x12x16mm Adjustable floorleveler
Niveleurdeplancherréglable
Nivelador depisoajustable
Verstellbare Nivellierfüße
Ø1/4"x35mm Bolt
Boulon
Perno
Bolzen
pcs
8
Bolt
Ø1/4"x30mm
Boulon
Perno
Bolzen
4pcs
7 页

HardwareList Listedu matériel
Listedespièces
P.8
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
Handle
pcs
9
Bolt
Ø1/4"x12mm
L
M
N
P
Q
R
T
S
K
Gluetube
Boulon
Perno
Bolzen
Tubedecolle
Tubo depegamento
KleberinTube
Poignée
Mango
Griff
Lshapebracket 1 pc
Ø4x30mm Screw 1 pc
Support en L
Vis
Soporteenformade L
Tornillo
L-förmigeHalterung
Schraube
Ø16mm Washer 1 pc
Rondelle
Arandelas
Unterlegscheibe
Nut 1 pc
Écrou
Tuerca
Mutter
pcs
16
Bolt
Ø1/4"x20mm
Boulon
Perno
Bolzen
Ø3x12mm Screw
Vis
Tornillo
Schraube
36 pcs
2pcs
2pcs
8 页

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
P.9
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
V
U4pcs
Pulley
Poulie
Polea
Rolle
4pcs Pulley
Poulie
Polea
Rolle
9 页

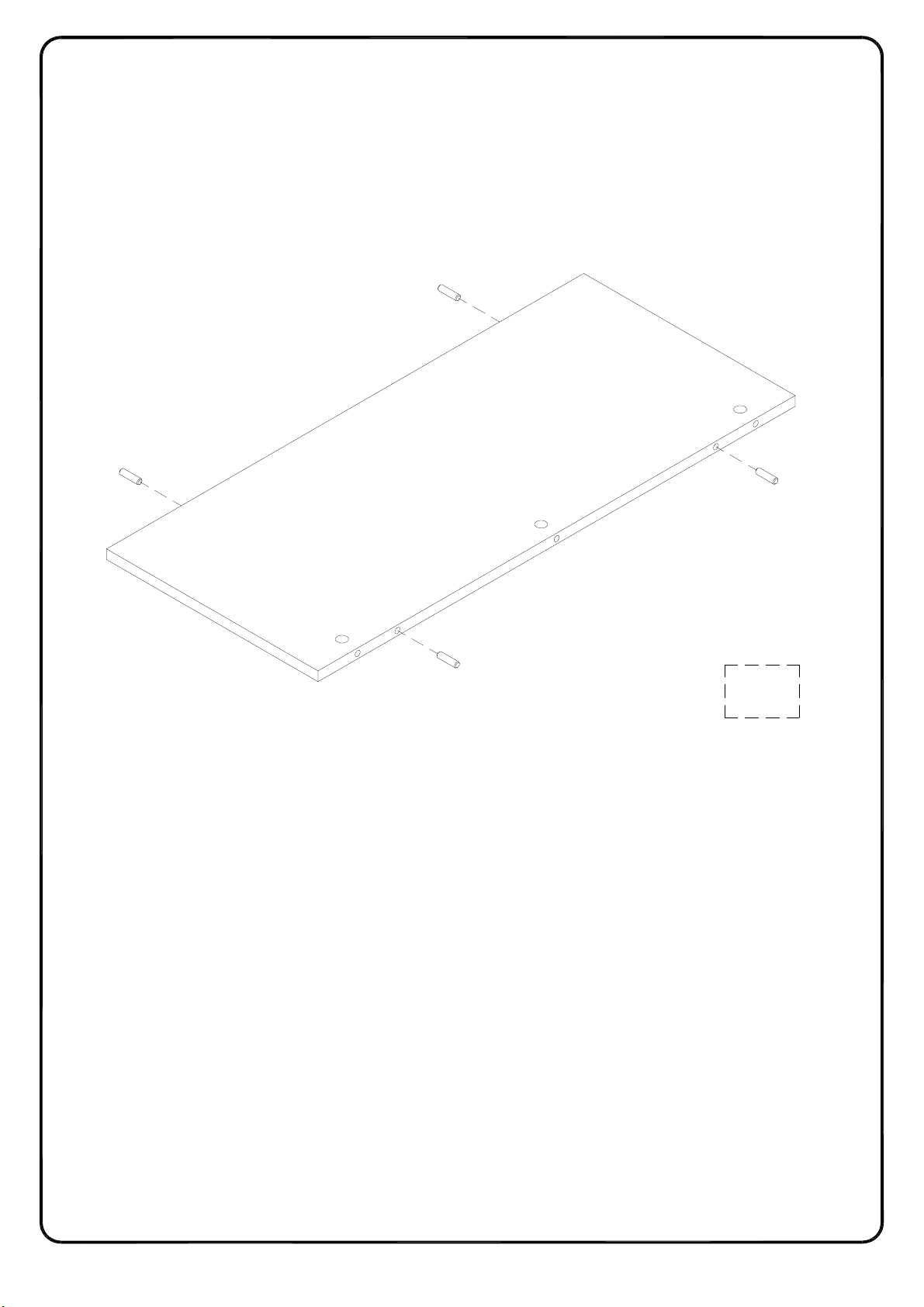

Step 1
P.10
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
2
x 2
B
B
B
B
B
B
10 页
(EN)

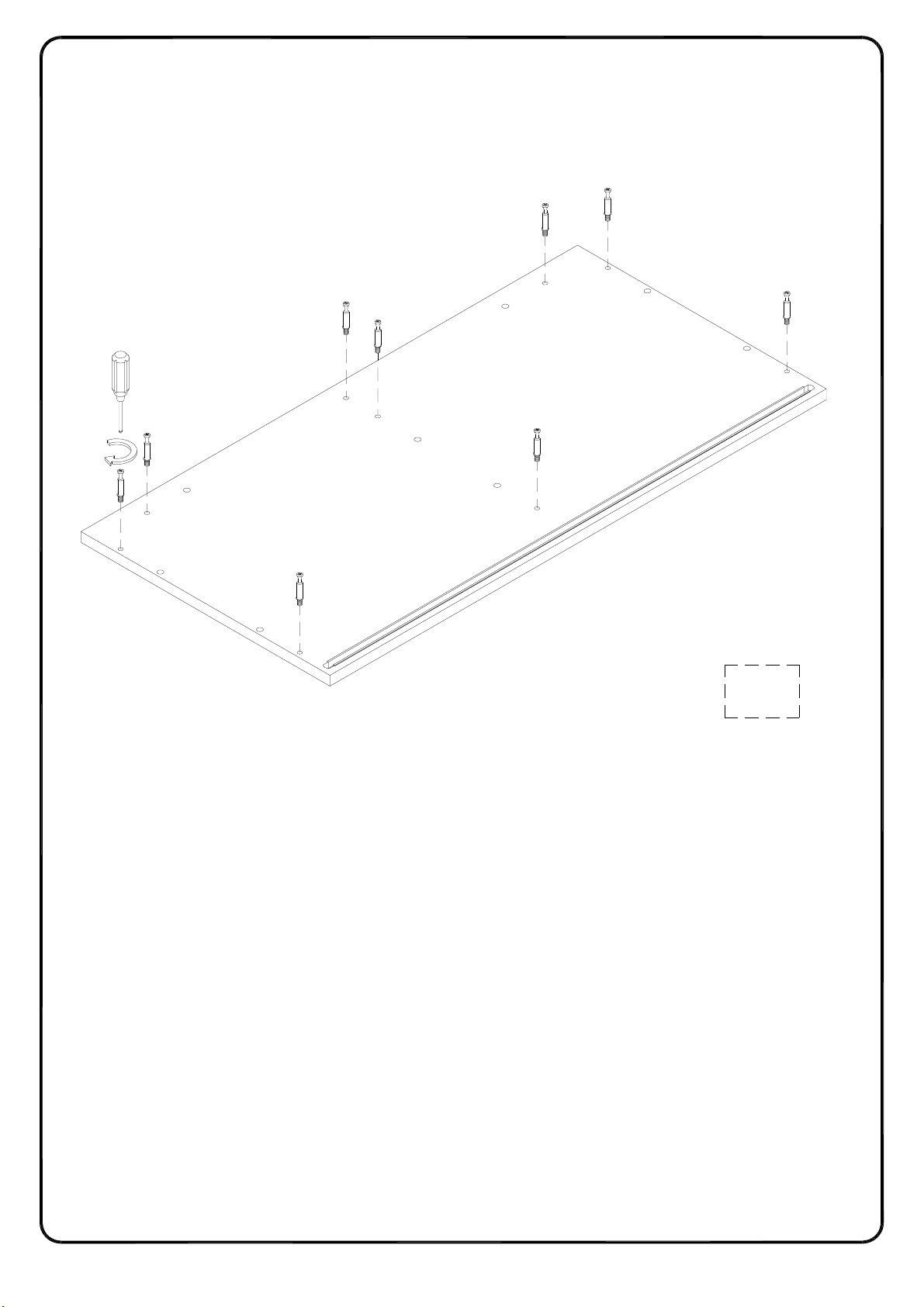

Secure Cam bolt (B) into part (2) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (2) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (2) con un destornillador de cabeza Philips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (2) durch den Kreuzschlitzschraubendreher
von Philips gemäß der Abbildung.

P.11
Step 2
x 2
6
A
A
A
A
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
11 页
(EN)
Insert wooden dowel (A) into part (6) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (6) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (6) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (6) gemäß der Abbildung ein.

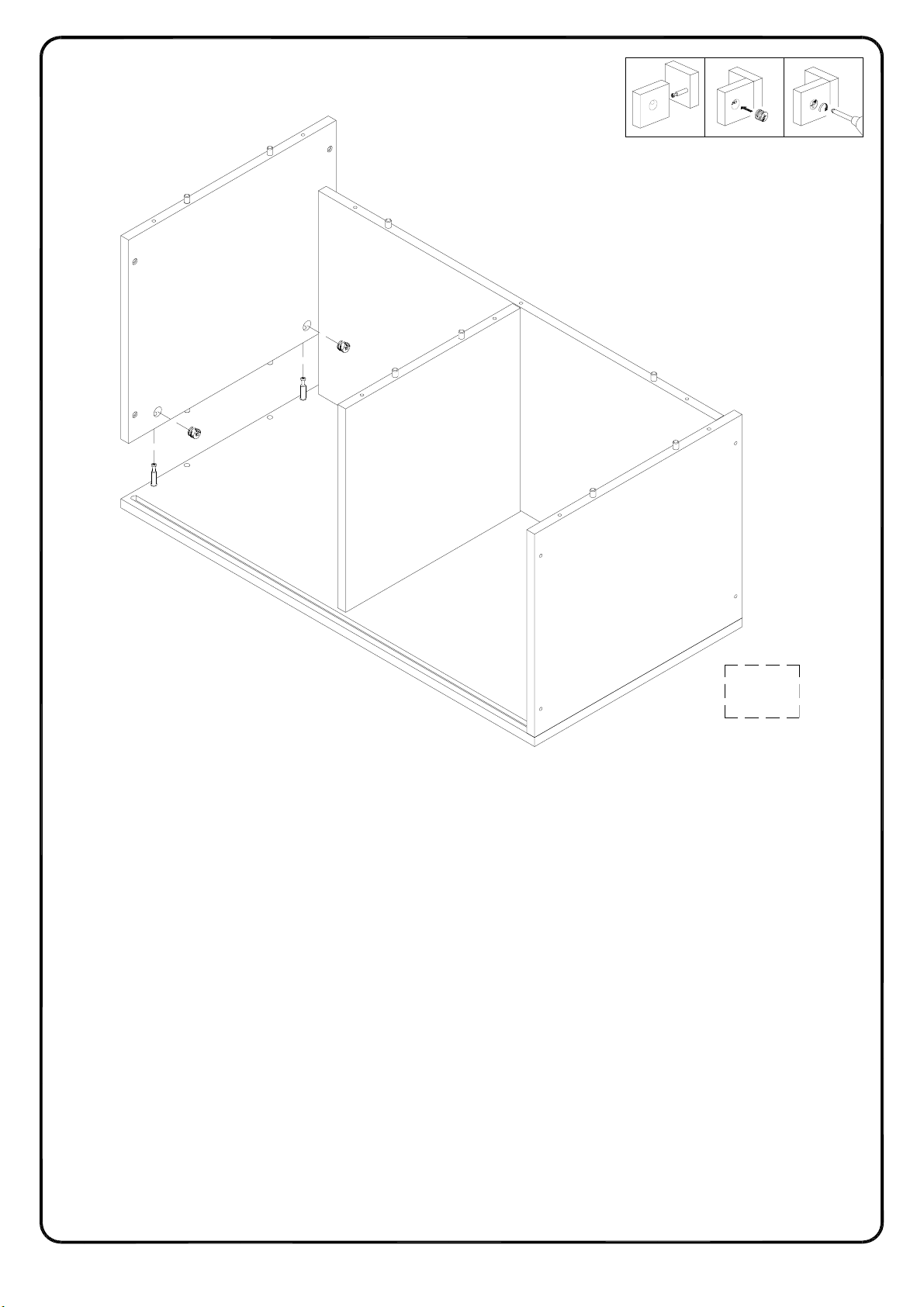

Step 3
P.12
x 2
4
4
5
A
A
A
A
A
A
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
12 页
(EN)

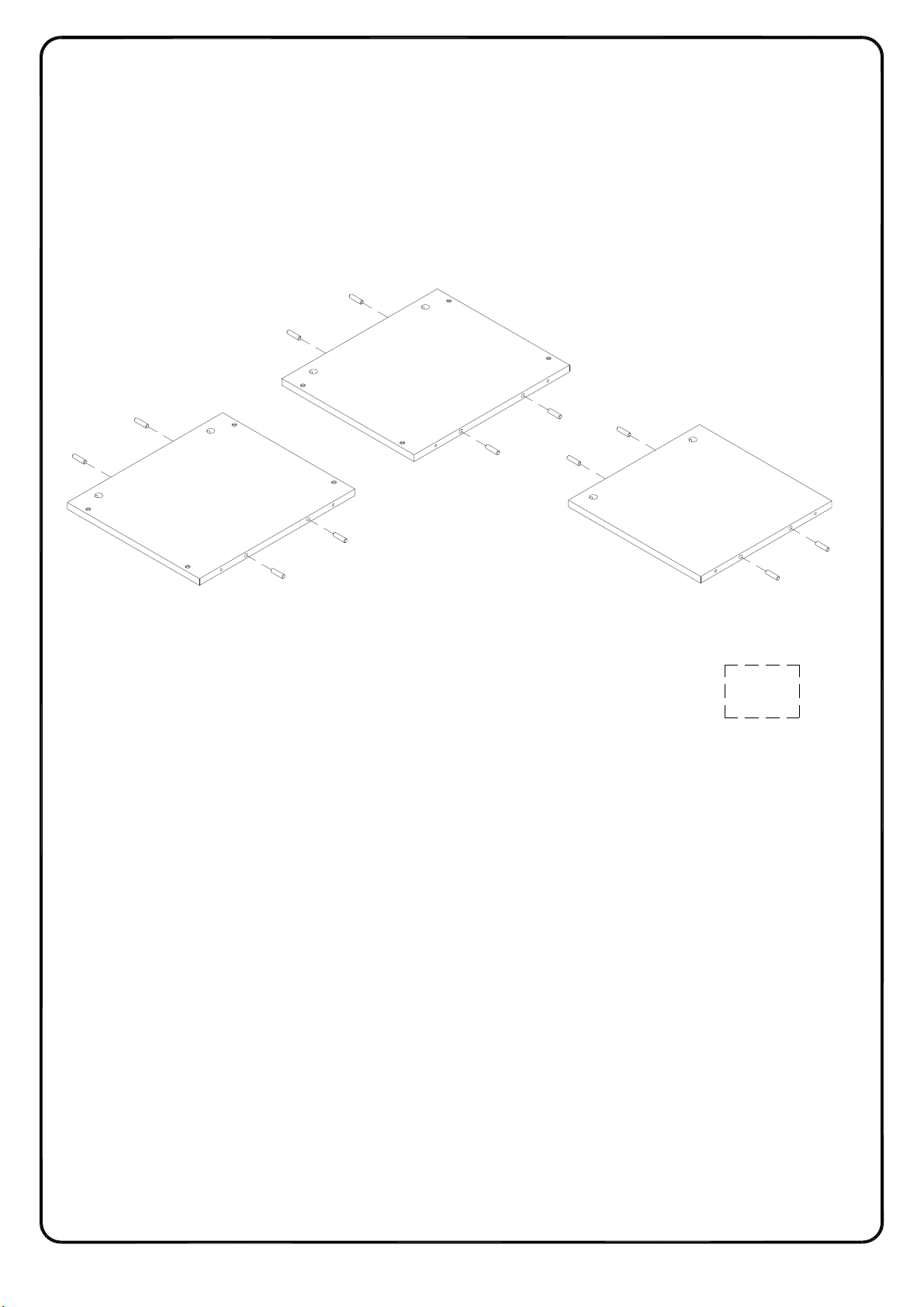

Insert wooden dowel (A) into part (4,5) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (4,5) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (4,5) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (4,5) gemäß der Abbildung ein.

Step 4
P.13
x 2
11
10
10
M
M
M
M
M
G
G
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
13 页
(EN)

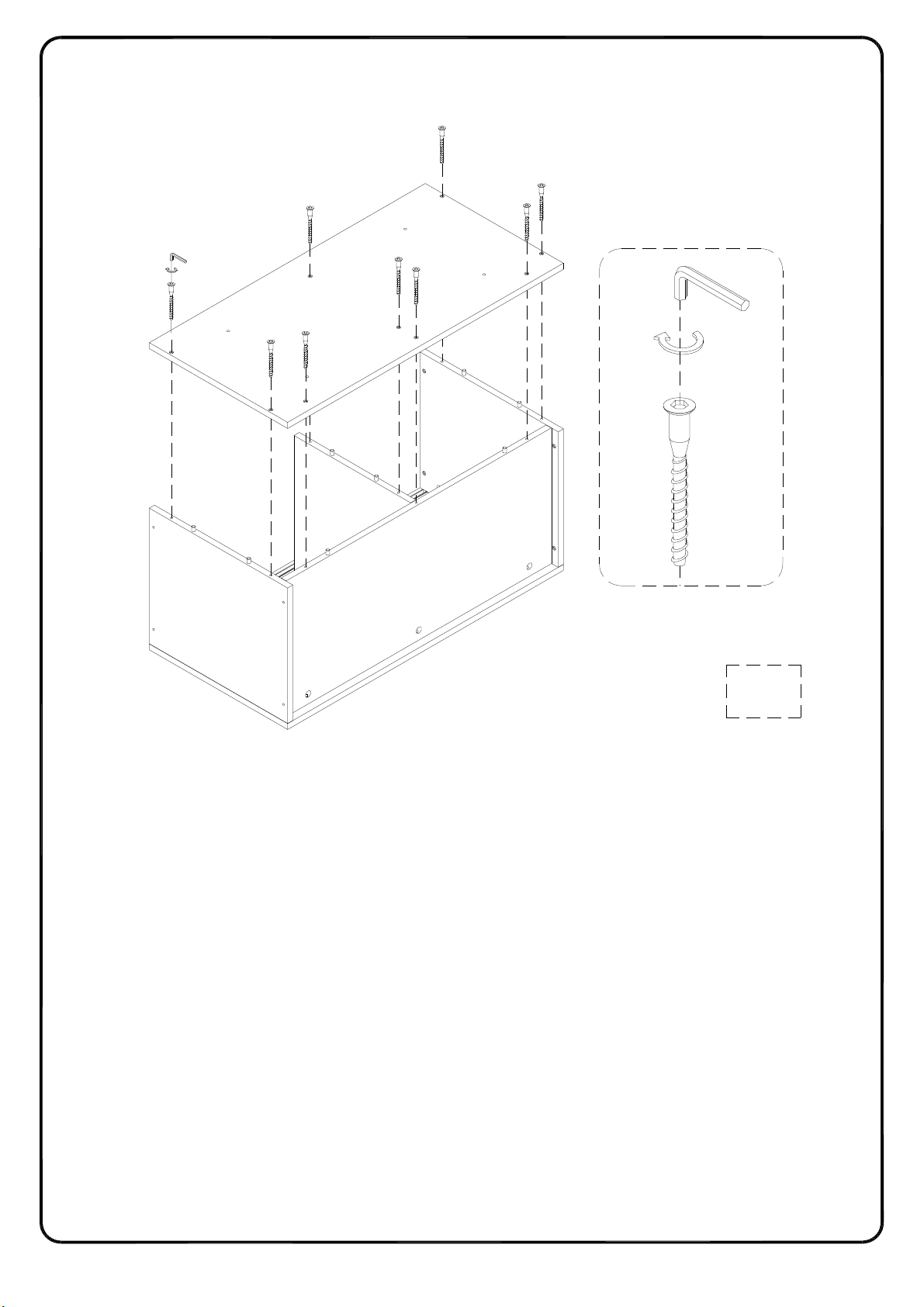

Using Bolt (M) attach part (10) to part (11) with Hex key (G) as per diagram. Note: Please do
not fully tighten all bolts.
(FR)
En utilisant le boulon (M) fixez la pièce (10) à la pièce (11) avec la clé hexagonale (G)
conformément au schéma. Remarque: Veuillez ne pas serrer complètement tous les boulons.
(ESP)
Use el perno (M) para unir la parte (10) a la parte (11) con la llave hexagonal (G) según el
diagrama. Nota: Por favor, no apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (10) an das Teil (11) mit dem Bolzen (M) durch den Inbusschlüssel
(G) gemäß der Abbildung . Hinweis: Ziehen Sie alle Bolzen nicht fest an.

P.14
Step 5 21 3
x 2
4
5
2
C
C
C
C
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
Finished edge
14 页
(EN)
Attach part (4,5) to part (2), using Cam lock (C) secure part (4,5) to part (2) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (4,5) à la pièce (2) et en utilisant le verrou à came (C) fixez la pièce (4,5) à la
pièce (2) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4,5) a la parte (2) y use el cierre de leva (C) para fijar la parte (4,5) a la parte (2)
con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4,5) an das Teil (2), und Befestigen Sie das Teil (4,5) an das Teil (2) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

P.15
Step 6 21 3
x 2
2
6
C
C
Copyright 2022by Walker Edison Furniture Co., LLC. All rightsreserved.
C
15 页
(EN)
Attach part (6) to part (2), using Cam lock (C) secure part (6) to part (2) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (6) à la pièce (2) et en utilisant le verrou à came (C) fixez la pièce (6) à la pièce
(2) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (6) a la parte (2) y use el cierre de leva (C) para fijar la parte (6) a la parte (2) con
un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (6) an das Teil (2), und Befestigen Sie das Teil (6) an das Teil (2) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

P.16
Step 7 21 3
x 2
2
C
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
4
C
16 页
(EN)
Attach part (4) to part (2), using Cam lock (C) secure part (4) to part (2) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (4) à la pièce (2) et en utilisant le verrou à came (C) fixez la pièce (4) à la pièce
(2) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (2) y use el cierre de leva (C) para fijar la parte (4) a la parte (2) con
un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4) an das Teil (2), und Befestigen Sie das Teil (4) an das Teil (2) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

P.17
Step 8
x 2
4
4
5
6
3
E
G
E
E
E
E
E
G
E
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
17 页
(EN)
Attach part (3) to part (4,5,6), then using Screw (E) attach part (3) to part (4,5,6) with Hex key
(G) as per diagram.
(FR)
Fixez la pièce (3) à la pièce (4,5,6); utilisez la vis (E) pour fixer la pièce (3) à la pièce (4,5,6)
avec la clé hexagonale (G) conformément au schéma.
(ESP)
Fije la parte (3) a la parte (4,5,6) y use el tornillo (E) para fijar la parte (3) a la parte (4,5,6)
con la llave hexagonal (G) como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (4,5,6), dann befestigen Sie das Teil (3) an das Teil
(4,5,6) mit der Schraube (E) durch den Inbusschlüssel (G) gemäß Abbildung.

P.18
Step 9
3
8
J
G
J
J
J
J
G
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
18 页
(EN)
Using Bolt (J) attach part (8) to part (3) with Hex key (G) as per diagram.
(FR)
En utilisant le boulon (J) fixez la pièce (8) à la pièce (3) avec la clé hexagonale (G)
conformément au schéma.
(ESP)
Use el perno (J) para unir la parte (8) a la parte (3) con la llave hexagonal (G) según el
diagrama.
(DE)
Befestigen Sie das Teil (8) an das Teil (3) mit dem Bolzen (J) durch den Inbusschlüssel (G)
gemäß der Abbildung .

P.19
Step 10
3
9
J
J
J
J
G
J
G
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
19 页
(EN)
Using Bolt (J) attach part (9) to part (3) with Hex key (G) as per diagram.
(FR)
En utilisant le boulon (J) fixez la pièce (9) à la pièce (3) avec la clé hexagonale (G)
conformément au schéma.
(ESP)
Use el perno (J) para unir la parte (9) a la parte (3) con la llave hexagonal (G) según el
diagrama.
(DE)
Befestigen Sie das Teil (9) an das Teil (3) mit dem Bolzen (J) durch den Inbusschlüssel (G)
gemäß der Abbildung .

P.20

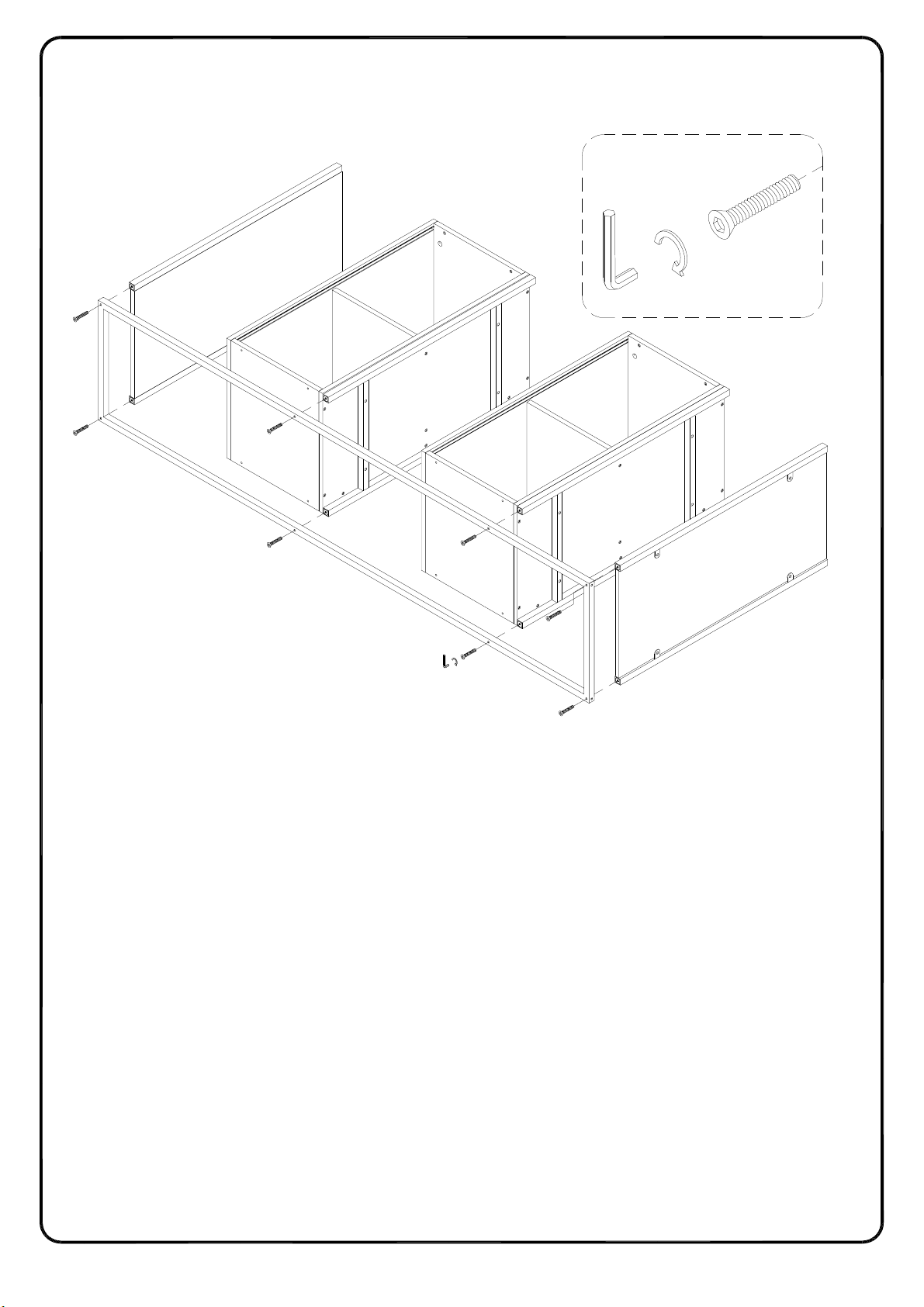

Step 11
1
10
10
10
10
8
9
G
H
H
H
G
H
H
H
H
H
H
Copyright 2022 by Walker Edison Furniture Co., LLC.All rightsreserved.
20 页
(EN)
Using Bolt (H) attach part (1) to part (8,9,10) with Hex key (G) as per diagram.
(FR)
En utilisant le boulon (H) fixez la pièce (1) à la pièce (8,9,10) avec la clé hexagonale (G)
conformément au schéma.
(ESP)
Use el perno (H) para fijar la parte (1) a la parte (8,9,10) con la llave hexagonal (G) según el
diagrama.
(DE)
Befestigen Sie das Teil (1) an das Teil (8,9,10) mit dem Bolzen (H) durch den Inbusschlüssel
(G) gemäß der Abbildung .
