Walker Edison REEL7J User manual

P.1
Revised 01/07/2022 (D)
temN.°: Artikel# :
REEL7J
TM
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
REEL7J
REEL7J
REEL7J

GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.3
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.4
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

P.5
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Listade piezas
P.6
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
5
6
7
8
8
9
9
10
11
12

HardwareList Listedu matériel
Listedespièces
P.7
Cheville enbois
Serrure àcame
Boulon àcame
Clavijademadera
Cerraduradeleva
Pernode leva
Holzdübel
Zylindermutter
Nockenschraube
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
A
B
C
D
E
F
G
H
pcs
20 pcs
Woodendowel
Ø8x30mm
Ø6x35mm Cambolt 14
pcs
Camlock
Ø15x11mm 14
Screw 4pcs
Ø4x14mm Vis
Tornillo
Schraube
Autocollant
Pegatina
Aufkleber
pcs
Ø30mm 14
Sticker
J
Screw
Vis
Tornillo
Schraube
Ø4x14mm
pcsEuropehinge 4
CharnièreEurope
BisagradeEuropa
Europa-Scharnier
Ø35mm
pcs
24
4pcs
Shelf supportpin
Goupille desupportd'étagère
Pernodesoportedelestante
Regalstützstift
Ø8x5x16mm
2
Handle
Poignée
Mango
Griff
pcs

HardwareList Listedu matériel
Listedespièces
P.8
Cléhexagonale
Llavehexagonal
Inbusschlüssel
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
K
L
M
pc
1
M4 HexKey
N
P
Q
R
Ø6x50mm pcs
6
Screw
Vis
Tornillo
Schraube
Écrou
Tuerca
Mutter
Nut 2 pcs
pcs
4BoltM6x12mm Boulon
Perno
Bolzen
Sangleen plastique
Correaplástica
Kunststoffband
Screw 2pcs
Ø4x12mm
Ø4x25mm Screw
Plasticstrap
2pcs
2pcs
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
S
pcs
12BoltM6x40mm Boulon
Perno
Bolzen

HardwareList Listedu matériel
Listedespièces
P.9
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
T
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Tubedecolle
Tubo depegamento
KleberinTube
pc
1Gluetube

Step 1
P.10
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
1
C
C
C
CC
C
(EN)
Secure Cam bolt (C) into part (1) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (C) à pièce (1) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (C) en la parte (1) con un destornillador de cabeza Philips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (C) in das Teil (1) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 2
P.11
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
C
C
C
C
C
C
C
C
A
A
A
A
A
A
3
4
A
A
(EN)
Insert wooden dowel (A) into part (3,4), secure Cam bolt (C) into part (3,4) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,4), puis fixez le boulon à came (C) dans la pièce
(3,4) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4), luego fije el perno de leva (C) en la parte (3,4)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4) ein, dann befestigen Sie die Nockenschraube
(C) in das Teil (3,4) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 3
P.12
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
A
A
A
A
A
A
A
A
A
A
A
A
5
6
(EN)
Insert wooden dowel (A) into part (5,6) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (5,6) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (5,6) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (5,6) gemäß der Abbildung ein.

Step 4
P.13
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
6
5
(EN)
Attach part (5) into part (6) as per diagram.
(FR)
Fixez la pièce (5) dans la pièce (6) selon le schéma.
(ESP)
Inserte la parte (5) en la parte (6) según el diagrama.
(DE)
Befestigen Sie das Teil (5) an das Teil (6) gemäß der Abbildung.

Step 5
P.14
Copyright
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
5
6
4
B
B
B
B
(EN)
Attach part (4) to part (5,6), using Cam lock (B) secure part (4) to part (5,6) with Philips head
screwdriver as per diagram.
(FR)
Joignez la pièce (4) à la pièce (5,6), puis en utilisant le serrure à came (B) fixez la pièce (4) à
la pièce (5,6) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (5,6), luego use el cierre de leva (B) para fijar la parte (4) a la parte
(5,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (4) in das Teil (5,6), und sichern Sie dann das Teil (4) an das Teil
(5,6) mit der Zylindermutter (B) durch den Kopfschraubendreher von Philips gemäß der
Abbildung.

Step 6
P.15
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
6
5
3
B
BB
B
(EN)
Attach part (3) to part (5,6), using Cam lock (B) secure part (3) to part (5,6) with Philips head
screwdriver as per diagram.
(FR)
Joignez la pièce (3) à la pièce (5,6), puis en utilisant le serrure à came (B) fixez la pièce (3) à
la pièce (5,6) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3) a la parte (5,6), luego use el cierre de leva (B) para fijar la parte (3) a la parte
(5,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (3) in das Teil (5,6), und sichern Sie dann das Teil (3) an das Teil
(5,6) mit der Zylindermutter (B) durch den Kopfschraubendreher von Philips gemäß der
Abbildung.

Step 7
P.16
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
2
3
4
6
K
L
LL
L
LL
L
(EN)
Using Screw (L) attach part (2) to part (3,4,6) with Hex key (K) as per diagram.
(FR)
Utilisez la vis (L) pour fixer la pièce (2) à la pièce (3,4,6) avec la clé hexagonale (K)
conformément au schéma.
(ESP)
Use el tornillo (L) para fijar la parte (2) a la parte (3,4,6) con la llave hexagonal (K) según el
diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (3,4,6) mit der Schraube (L) durch den Inbusschlüssel
(K) gemäß der Abbildung.

Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.

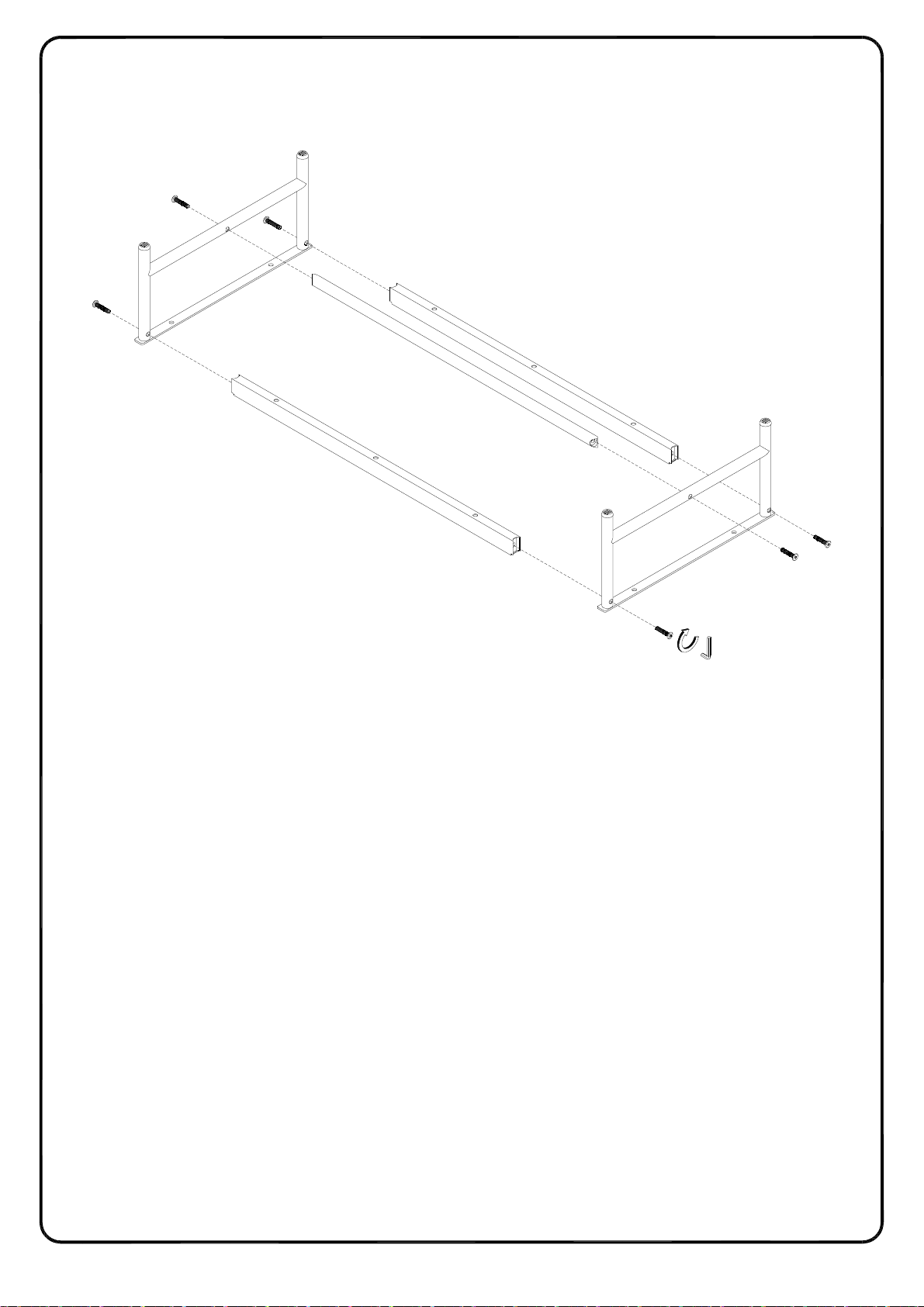

Step 8
P.17
8
8
9
9
10
M
M
M
M
M
M
K
(EN)
Using Bolt (M) attach part (8) to part (9,10) with Hex key (K) as per diagram. Note: please do
not fully tighten all bolts.
(FR)
En utilisant le boulon (M), fixez la pièce (8) à la pièce (9,10) avec la clé hexagonale (K)
conformément au schéma. Remarque: Veuillez ne pas serrer complètement tous les boulons.
(ESP)
Use el perno (M) para unir la parte (8) a la parte (9,10) con la llave hexagonal (K) según el
diagrama. Nota: Por favor, no apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (8) an das Teil (9,10) mit dem Bolzen (M) durch den Inbusschlüssel
(K) gemäß der Abbildung . Hinweis: Ziehen Sie alle Bolzen nicht fest an.

Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9
P.18
K
M
MM
M
M
M
M
2
NN
N
N
8
8
9
9
K
N
(EN)
Using Bolt (M) attach part (9) to part (2) and using Bolt (N) attach part (8) to part (2) with Hex
key (K) as per diagram. Note: Please fully tighten all bolts.
(FR)
Utilisez le boulon (M) pour fixer la pièce (9) à la pièce (2) et en utilisant boulon (N) fixez la
pièce (8) à la pièce (2) avec la clé hexagonale (K) conformément au schéma. Remarque:
Veuillez serrez complètement tous les boulons.
(ESP)
Use el perno (M) para fijar la parte (9) a parte (2) y use el perno (N) para fijar la parte (8) en la
parte (2) con la llave hexagonal (K) según el diagrama. Nota: Apriete completamente todos
los pernos.
(DE)
Befestigen Sie das Teil (9) mit dem Bolzen (M) an das Teil (2) und Befestigen Sie das Teil (8)
mit dem Bolzen (N) an das Teil (2) durch den Sechskantschlüssel (K) gemäß der Abbildung .
Hinweis: Bitte ziehen Sie alle Bolzen fest an.

Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
P.19
21 3
1
5
3
4
B
B
B
B
BB
(EN)
Attach part (1) to part (3,4,5), using Cam lock (B) secure part (1) to part (3,4,5) with Philips
head screwdriver as per diagram.
(FR)
Joignez la pièce (1) à la pièce (3,4,5), puis en utilisant le serrure à came (B) fixez la pièce (1) à
la pièce (3,4,5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (1) a la parte (3,4,5), luego use el cierre de leva (B) para fijar la parte (1) a la parte
(3,4,5) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (1) in das Teil (3,4,5), und sichern Sie dann das Teil (1) an das Teil
(3,4,5) mit der Zylindermutter (B) durch den Kopfschraubendreher von Philips gemäß der
Abbildung.

Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11
DDD
D
D
D
P.20
(EN)
Place sticker (D) to cover the holes as per diagram.
(FR)
Placez l'autocollant (D) pour couvrir les trous conformément au schéma.
(ESP)
Coloque la pegatina (D) para cubrir los agujeros según el diagrama.
(DE)
Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.
