Walker Edison W58FPEML2DHB User manual

P.1
Copyright 2020by Walker Edison Furniture Co., LLC. All rightsreserved.
W58FPEML2DHB
ÍtemN.°: Artikel# :
W58FPEML2DHB
W58FPEML2DHB
W58FPEML2DHB
Revised 31/12/2021(L)
TM

P.2
GeneralAssemblyGuidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
Copyright 2020 by Walker Edison Furniture Co., LLC. All rightsreserved.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment

P.3
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentrois sens.
Copyright 2020 by Walker Edison Furniture Co., LLC. All rightsreserved.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame

P.4
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
Copyright 2020 by Walker Edison Furniture Co., LLC. All rightsreserved.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva

P.5
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
Copyright 2020 by Walker Edison Furniture Co., LLC. All rightsreserved.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung

Listade piezas
P.6
Copyright 2020by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
6
78
910
3
5
4
12
12
11
13
14 14
15
15
16
17
18
19

HardwareList Listedu matériel
Listedespièces
Copyright 2020by Walker Edison Furniture Co., LLC. All rightsreserved. P.7
Europehinge
Vis
Tornillo
Schraube
Cheville enbois
Serrure àcame
Boulon àcame
CharnièreEurope
Goupille desupportd'étagère
Autocollant
Clavijademadera
Cerraduradeleva
Pernode leva
BisagradeEuropa
Pernodesoportedelestante
Pegatina
Holzdübel
Zylindermutter
Nockenschraube
Europa-Scharnier
Regalstützstift
Aufkleber
Vis
Tornillo
Schraube
Ø8x30mm Woodendowel 26 pcs A
Ø15x11mm Camlock 14 pcs
BØ6x35mm Cambolt 14 pcs
C
4pcs
D
Ø4x14mm Screw 24 pcs
E
Shelf supportpin 8 pcs
F
Ø6x50mm Screw 14 pcs
G
H
Sticker 14 pcs Ø30mm

HardwareList Listedu matériel
Listedespièces
Copyright 2020by Walker Edison Furniture Co., LLC. All rightsreserved. P.8
Cléhexagonale
Llavehexagonal
Inbusschlüssel
Poignée
Boulonde poignée
Caleenplastique
Mango
Pernodelamanija
Cuñadeplástico
Griff
Griffbolzen
Kunststoffkeil
Vis
Tornillo
Schraube
Boulon
Perno
Bolzen
Handle 2 pcs
Ø4x16mm HandleBolt 4pcs
J
M4 HexKey 1pc
K
L
MPlasticwedge 16 pcs
NScrew 16 pcs
P
Q
Ø3x17mm
Screw 4pcs
Ø4x28mm
RM6x12mm Bolt 24 pcs
Plasticwedge 12 pcs
Vis
Tornillo
Schraube
Caleenplastique
Cuñadeplástico
Kunststoffkeil

HardwareList Listedu matériel
Listedespièces
Copyright 2020by Walker Edison Furniture Co., LLC. All rightsreserved. P.9
Vis
Support en L
Sangleen plastique
Écrou
Butéede porte
Tornillo
Soporteenformade L
Correaplástica
Tuerca
Tapónde lapuerta
Schraube
L-förmigeHalterung
Kunststoffband
Mutter
Türstopper
Vis
Tornillo
Schraube
Vis
Tornillo
Schraube
SScrew
Lshapebracket
6pcs
2pcs
Ø4x12mm
T
U
V
WØ4x25mm Screw
Plasticstrap
2pcs
2pcs
Nut 2pcs
Screw 4pcs Ø3x14mm
2pcs
Doorstopper
X
Y
ZInsertde cheminée
Insertodechimenea
Kamineinsatz
FireplaceInsert 1 pc F18V66L

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
P.10
Copyright 2020by Walker Edison Furniture Co., LLC. All rightsreserved.
Tubedecolle
Tubo depegamento
KleberinTube
Gluetube 2 pcs
AA

P.11
Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 1
1
B
B
B
B
B
B
(EN)
Secure cambolt(B) intopart(1) withPhilipsheadscrewdriver asperdiagram.
(FR)
Fixezle boulon àcame(B)dansla pièce(1)avecuntourneviscruciformeconformément au
schéma.
(ESP)
Asegureelpernodeleva(B)enla parte(1)conundestornilladorde cabezaPhilips comose
muestraenel diagrama.
(DE)
BefestigenSie die Nockenschraube(B) in dasTeil(1) durchdenKreuzschlitzschraubendrehervon
Philipsgemäß der Abbildung.

P.12
Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 2
3
5
4
A
A
A
A
A
A
A
A
A
A
(EN)
Insertwoodendowel (A) intoparts(3,4,5)as perdiagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(3,4,5) selon leschéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(3,4,5)segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (3,4,5)gemäß derAbbildung ein.

Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 3
P.13
7
8
9
10
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
(EN)

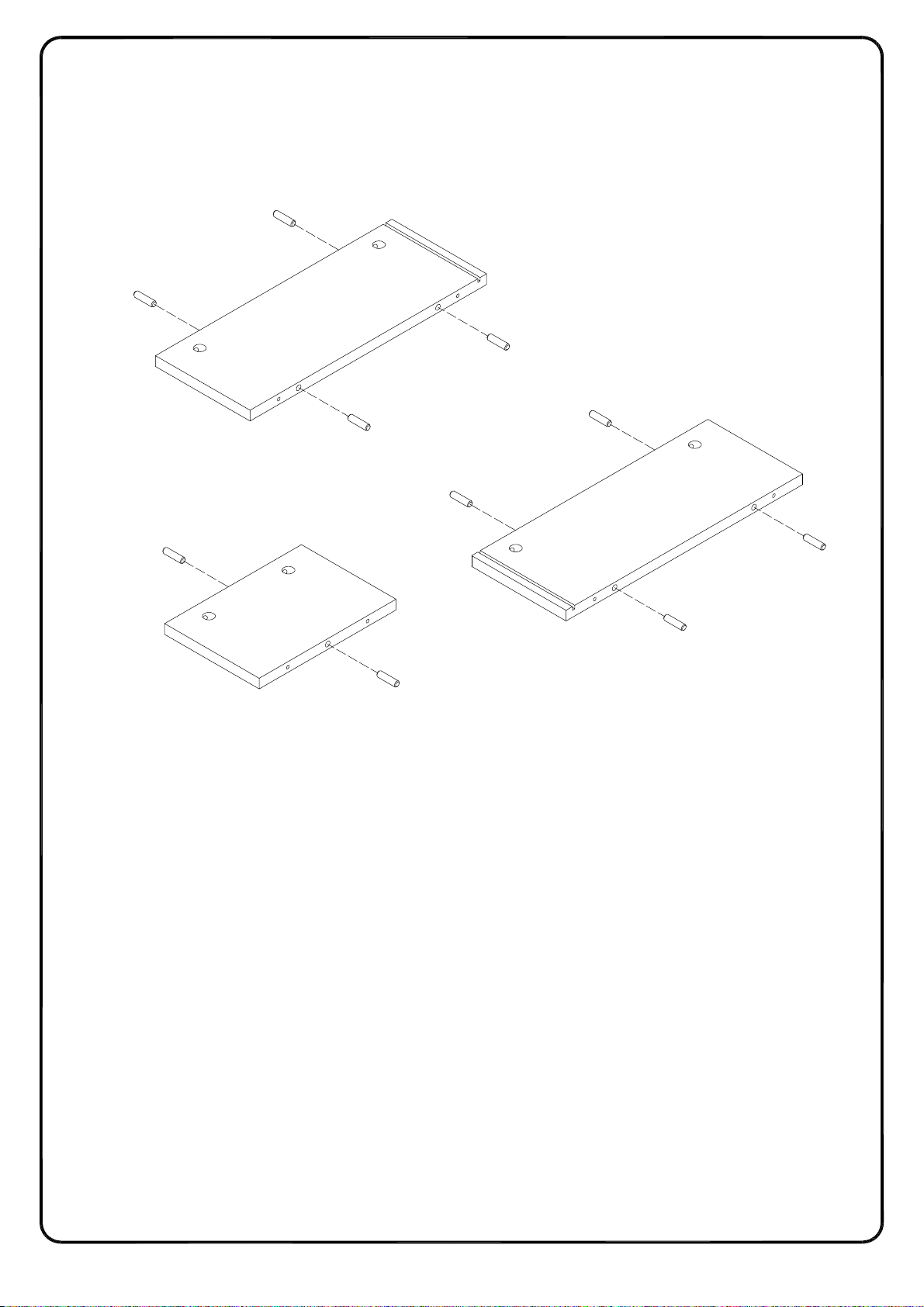

Insertwoodendowel (A) intoparts(7,8,9,10) as perdiagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(7,8,9,10)selon leschéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(7,8,9,10) segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (7,8,9,10) gemäß derAbbildung ein.

Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved. P.14
21 3
Step 4
1
3
5
4C
C
C
C
Finished edge
CC
EN)

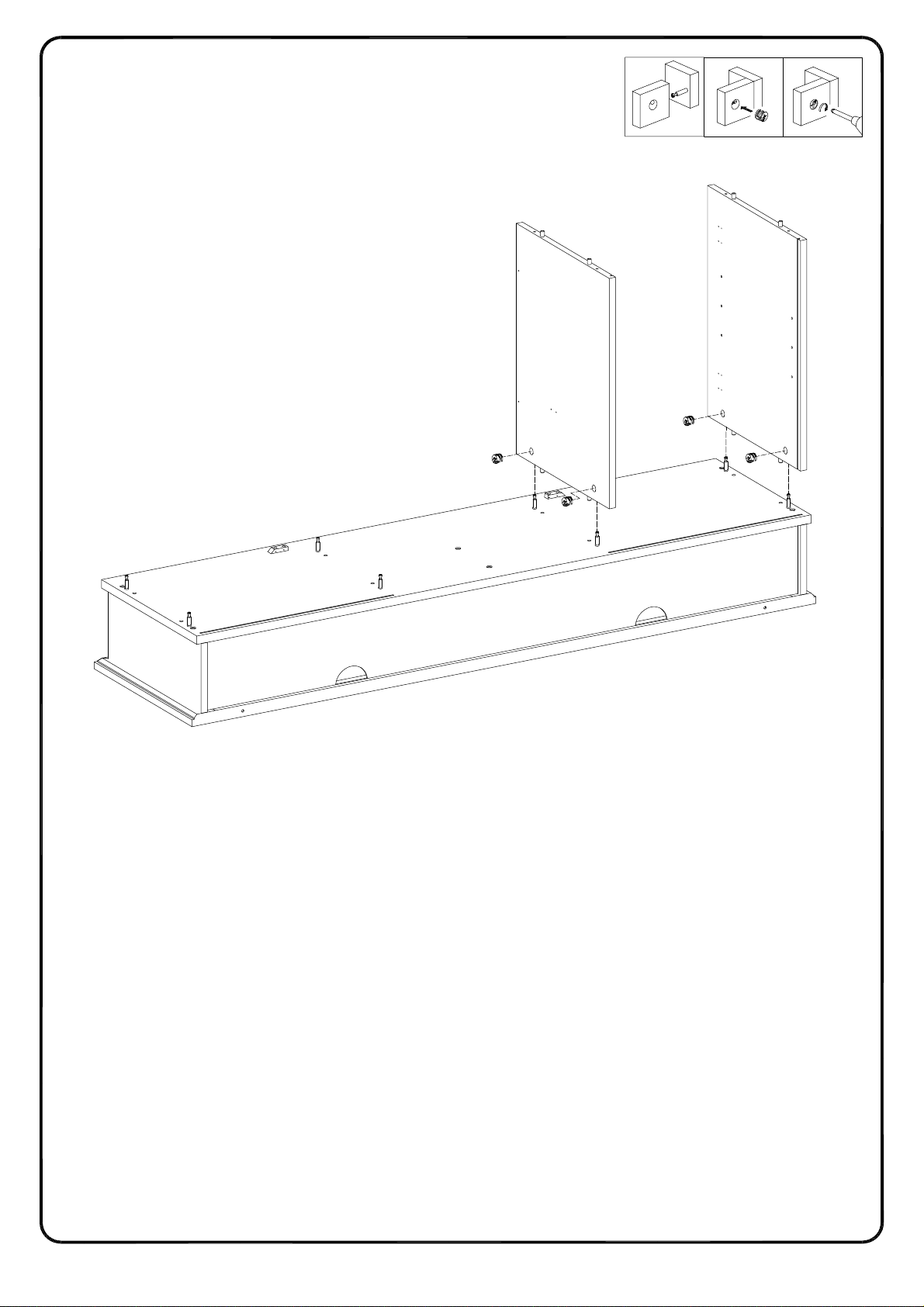

Attachparts(3,4,5)intopart(1),thenusingcamlock(C)secure parts(3,4,5)intopart (1)with
Philipsheadscrewdriverasper diagram.
(FR)
Insérezlespièces(3,4,5) àlapièce(1),puisenutilisantle serrure àcame(C)fixez les pièces
(3,4,5) àla pièce(1) avecuntourneviscruciformeconformément au schéma.
(ESP)
Fije laspartes(3,4,5) ala parte(1) ,luegouseelcierredeleva(C)parafijar laspartes (3,4,5)en
la parte(1)conundestornilladordecabezaPhilips segúneldiagrama.
(DE)
BefestigenSie die Teile (3,4,5)indasTeil(1) ,undbefestigenSie danndieTeile(3,4,5)indas
Teil(1)mitderZylindermutter (C)durchdenKopfschraubendreher vonPhilips gemäß der
Abbildung.

P.15
Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved.

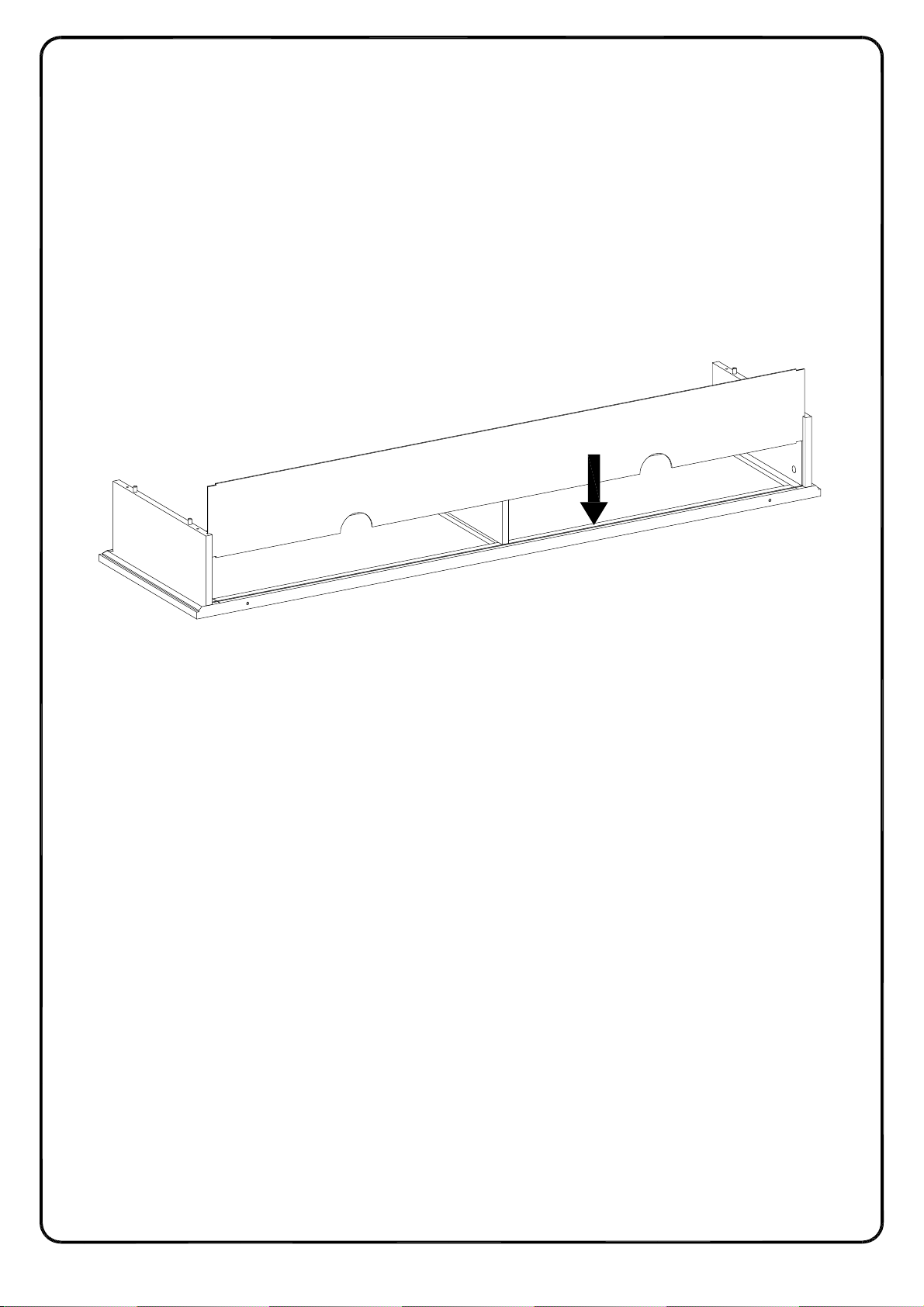

Step 5
13
3
4
15
(EN)
Putpart(13) asperdiagram.
(FR)
Mettezlapièce(13)conformément au schéma.
(ESP)
Pongala parte(13) segúnel diagrama.
(DE)
SetzenSie dasTeil(13)gemäß derAbbildung ein.

P.16
Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 6
H
L
2
3
5
4
H
H
H
H
H
(EN)
Usingscrew(H)attachpart(2) intoparts(3,4,5)withHexkey(L) asperdiagram.
(FR)
Utilisezlavis(H)pourfixerlapièce(2)danslespièces(3,4,5) aveclacléhexagonale(L)
conformémentau schéma.
(ESP)
Useeltornillo(H)para fijarlaparte(2) enlaspartes(3,4,5) conla llavehexagonal(L)segúnel
diagrama.
(DE)
BefestigenSie dasTeil(2) in die Teile (3,4,5)mitderSchraube (H)durchden
Sechskantschlüssel(L)gemäß derAbbildung.

P.17
Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 7
2
B
B
B
B
B
B
B
B
V
U
V
U
(EN)
Secure cambolt(B) intopart(2)and using screw(U)securedoorstopper(V)topart(2)with
Philipsheadscrewdriverasper diagram.
(FR)
Insérezle boulon àcame(B)dansla pièce(2),puisutilisezla vis(U)pour fixerlabutéede
porte(V) àlapièce(2) avecuntourneviscruciformeconformément au schéma.
(ESP)
Asegureelpernodeleva(B)enla parte(2),luegouseeltornillo(U)para fijareltapónde la
puerta(V)ala parte(2),conundestornillador decabezaPhilipscomosemuestraen el
diagrama.
(DE)
BefestigenSie die Nockenschraube(B) insTeil(2)undbefestigendenTürstopper(V)ans Teil (2)
mitder Schraube(U),durchdenKreuzschlitzschraubendreher vonPhilips gemäß derAbbildung.

P.18
Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved.

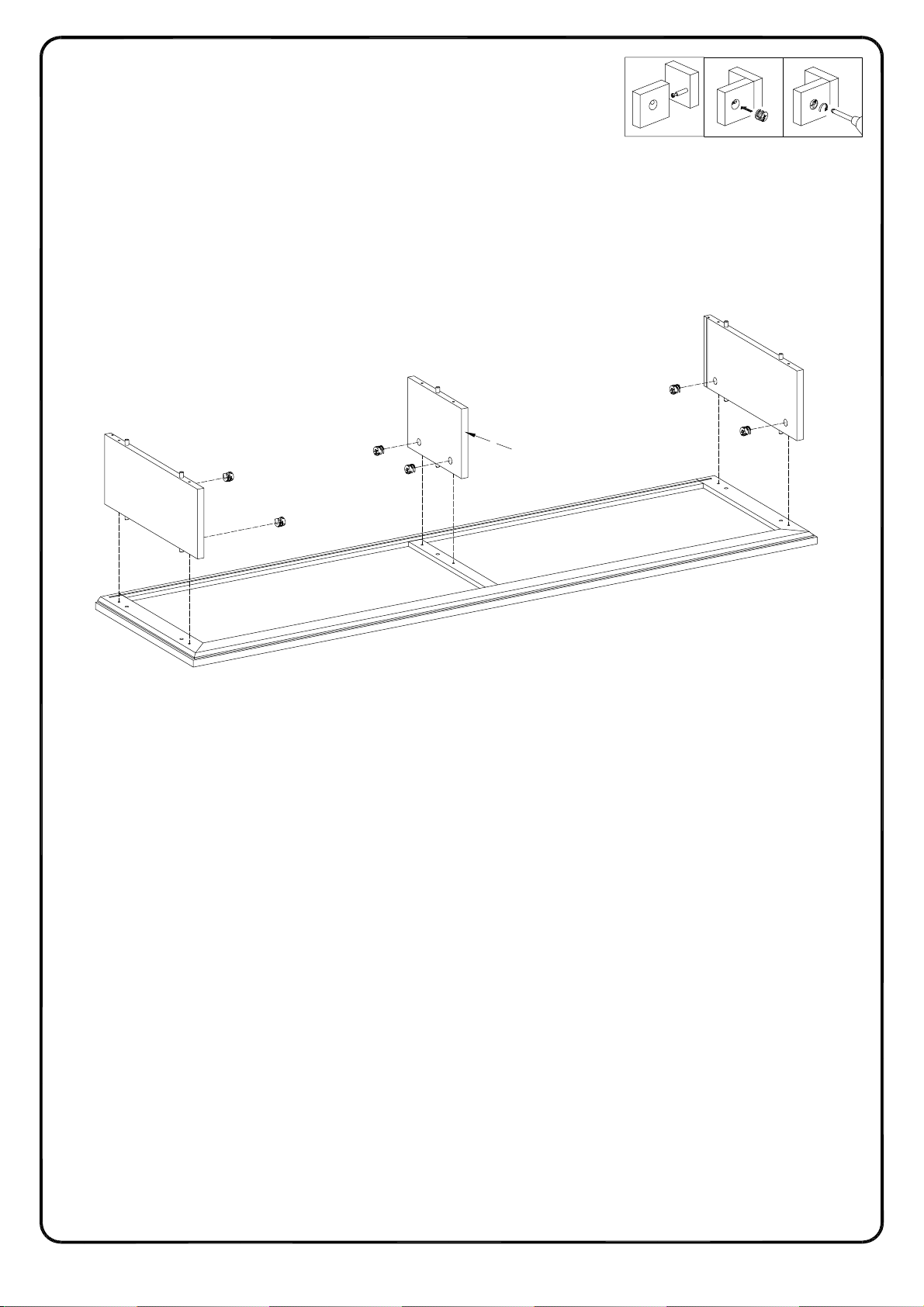

Step 8 21 3
2
C
C
C
C
9
10
EN)
Attachparts(9,10) intopart(2),thenusingcamlock(C)secureparts(9,10)intopart (2)with
Philipsheadscrewdriverasper diagram.
(FR)
Fixezlespièces(9,10) danslapièce(2),puisenutilisantleserrure àcame(C)fixez les pièces
(9,10) àlapièce(2)avecuntourneviscruciformeconformément au schéma.
(ESP)
Fije laspartes(9,10)enla parte(2) ,luegouseelcierredeleva(C)parafijar laspartes (9,10)a
la parte(2)conundestornilladordecabezaPhilips segúneldiagrama.
(DE)
BefestigenSie die Teile (9,10) in dasTeil(2) ,undbefestigenSie danndieTeile(9,10)indas
Teil(2)mitderZylindermutter (C)durchdenKopfschraubendreher vonPhilips gemäß der
Abbildung.

P.19
Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 9
2
7
8
C
C
C
C
21 3
(EN)
Attachparts(7,8)intopart(2),thenusingcamlock(C)secure parts(7,8)intopart (2)with
Philipsheadscrewdriverasper diagram.
(FR)
Fixezlespièces(7,8)dansla pièce(2),puisenutilisantle serrure àcame(C)fixezles pièces
(7,8) àla pièce(2) avecuntourneviscruciformeconformément au schéma.
(ESP)
Fije laspartes(7,8) enlaparte(2),luegouseel cierre deleva(C)para fijarlaspartes (7,8)a
la parte(2)conundestornilladordecabezaPhilips segúneldiagrama.
(DE)
BefestigenSie die Teile (7,8)indasTeil(2),undbefestigenSiedanndieTeile(7,8)indas
Teil(2)mitderZylindermutter (C)durchdenKopfschraubendreher vonPhilips gemäß der
Abbildung.

P.20
Copyright 2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 10
8
9
11
P
P
P
P
(EN)
Usingscrew(P) attachpart(11)toparts(8,9) withPhilipsheadscrewdriver as perdiagram.
(FR)
EnutilisantlaVis(P),fixezlespièces(11)auxpièces(8,9) avecuntournevis cruciforme
conformémentau schéma.
(ESP)
Useeltornillo(P) para fijarlaspartes(11)alaspartes(8,9) conundestornilladorde cabeza
Philipssegúneldiagrama.
(DE)
BefestigenSie dasTeil(11)andieTeile(8,9) mitder Schraube (P)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.
