Walker Edison W60MAR2D User manual

.1
evised 20/10/2021 ( )
W60MAR2D
Ítem N.°: Artikel# :
W60MAR2D
W60MAR2D
W60MAR2D
TM
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

General Assembly Guidelines
I. Ensure that all parts and hardware are available before beginning assembly.
II. Follow each step carefully to ensure the proper assembly of this product.
III. Two people are recommended for ease in the assembly of this product.
IV. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
VI. A hillips head screwdriver is required for the assembly of this product.
VII. ower tools should not be used to assemble this product.
. Concealed hinges are three-way adjustable.
VIII. Drill may be needed for securing product to wall.
(EN)
21
Horizontal
by screw adjustment
In-and-Out
by loosening the hinge-arm
mounting screw or via cam
adjustment
Vertical
Via slots in the mounting
plate or via cam adjustment
.2
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

.3
nstructions de montage générales
I. Assurez-vous que toutes les pièces et tout le matériel sont disponibles avant de commencer
le montage.
II. Suivez attentivement chaque étape afin de vous assurer du montage adéquat de ce produit.
III. l est recommandé d'être deux pour faciliter le montage de ce produit.
IV. Les principaux types de matériel utilisés pour assembler ce produit sont : des goujons
en bois, des vis et des boulons.
V. La colle fournie a pour but de maintenir en place les goujons en bois. Quand vous insérez
les goujons, localisez le trou approprié pour le goujon, déposez une petite quantité de colle
dans le trou et insérez le goujon. Essuyez l'excès de colle immédiatement.
Dans les prochaines étapes de montage, lorsque des goujons sont nécessaires pour
assembler les pièces, déposez une petite quantité de colle à l'extrémité du goujon
avant d'assembler les pièces. Essuyez l'excès de colle immédiatement.
VI. Un tournevis cruciforme est requis pour le montage de ce produit.
VII. Des outils électriques ne doivent pas être utilisés pour monter ce produit.
. Les charnières dissimulées sont réglables en trois sens.
VIII. Une perceuse peut être nécessaire pour fixer le produit au mur.
(FR)
21
À l'horizontale
par réglage de vis
intérieur et extérieur
en desserrant le bras de la
charnière vis de montage
ou par réglage de verrou à
came
À la verticale
Par les fentes dans la plaque
de montage ou par réglage de
verrou à came
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

.4
Pautas generales para el ensamblaje
I. Asegúrese de que todas las partes y herrajes estén disponibles antes del ensamblaje.
II. Siga cada paso cuidadosamente para garantizar el ensamblaje correcto de este producto.
III. Se recomienda que dos personas realicen el ensamblaje de este producto para una mayor
facilidad.
IV. Los tres tipos principales de herraje usados para ensamblar este producto son: clavijas
de madera, tornillos y pernos.
V. El pegamento que se proporciona es para asegurar las clavijas de madera en su lugar.
Cuando inserte las clavijas, ubique el agujero adecuado para la clavija, coloque una
pequeña cantidad de pegamento en el agujero e inserte la clavija. Limpie el exceso de
pegamento de inmediato.
En los pasos posteriores del ensamblaje, cuando las clavijas sean necesarias para fijar las
partes del ensamblaje, coloque una pequeña cantidad de pegamento en el extremo de la
clavija antes de unir las partes. Limpie el exceso de pegamento de inmediato.
VI. Es necesario un destornillador Phillips para el ensamblaje de este producto.
VII. No se deberán usar herramientas eléctricas en el ensamblaje de este producto.
. Las bisagras ocultas son ajustables en tres formas.
VIII. Es probable que se necesite un taladro para asegurar el producto a la pared.
(ES)
21
Horizontal
mediante el ajuste del tornillo
Hacia adentro o afuera
al aflojar el brazo de la bisagra
tornillo de montaje o mediante
ajuste de la leva
Vertical
por medio de ranuras en la
placa de montaje o mediante
el ajuste de la leva
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

.5
Allgemeine Montagerichtlinien
I. Achten Sie darauf, dass vor Beginn der Montage alle Bauteile und Hardware zur
Verfügung stehen.
II. Befolgen Sie jeden Schritt genau, um die ordnungsgemäße Montage dieses Produkts zu
gewährleisten.
III. Es werden zwei Personen empfohlen, um die Montage dieses Produkts zu vereinfachen.
IV. Die drei Haupttypen von Beschlägen, die zur Montage dieses Produkts verwendet werden,
sind: Holzdübel Schrauben und Bolzen.
V. Der mitgelieferte Leim dient zur Befestigung von Holzdübeln. Beim ersten Einsetzen von
Dübeln das passende Dübelloch finden, eine kleine Menge Kleber in das Loch geben und den
Dübel einsetzen. Überschüssigen Kleber sofort abwischen.
n zukünftigen Montageschritten, wenn Dübel zur Befestigung von Montageteilen benötigt
werden, eine kleine Menge Klebstoff auf das Ende des Dübels geben, bevor die Teile
miteinander befestigt werden. Überschüssigen Kleber sofort abwischen.
VI. Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt.
VII. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden.
. Die verdeckten Scharniere sind in drei Richtungen verstellbar.
VIII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen.
(DE)
21
Horizontal
durch eine Schraubenverstellung
Ein- und Ausschalten
durch das Lösen des Scharnierarms
oder durch eine Befestigungsschraube
oder über einen Nocken Einstellung
Vertical
Über die Schlitze in der Halterungsplatte
oder über Nockenverstellung
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

.6
Lista de piezas
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
13
13
13
13
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

Hardware List Liste du matériel
Liste des pièces
.7
Ø8x30mm Wooden dowel 16 pcs A
Ø6x35mm Cam bolt 8 pcs B
Ø15x11mm Cam lock 8 pcs
C
Ø30mm Sticker
D
Ø6x50mm Screw
8pcs
8pcs E
12 pcs F
Ø3x17mm Screw 12 pcs
G
lastic wedge
Cheville en bois
Clavija de madera
Holzdübel
Boulon à came
erno de leva
Nockenschraube
Serrure à came
Cerradura de leva
Zylindermutter
Autocollant
egatina
Aufkleber
Vis
Tornillo
Schraube
Cale en plastique
Cuña de plástico
Kunststoffkeil
Vis
Tornillo
Schraube
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

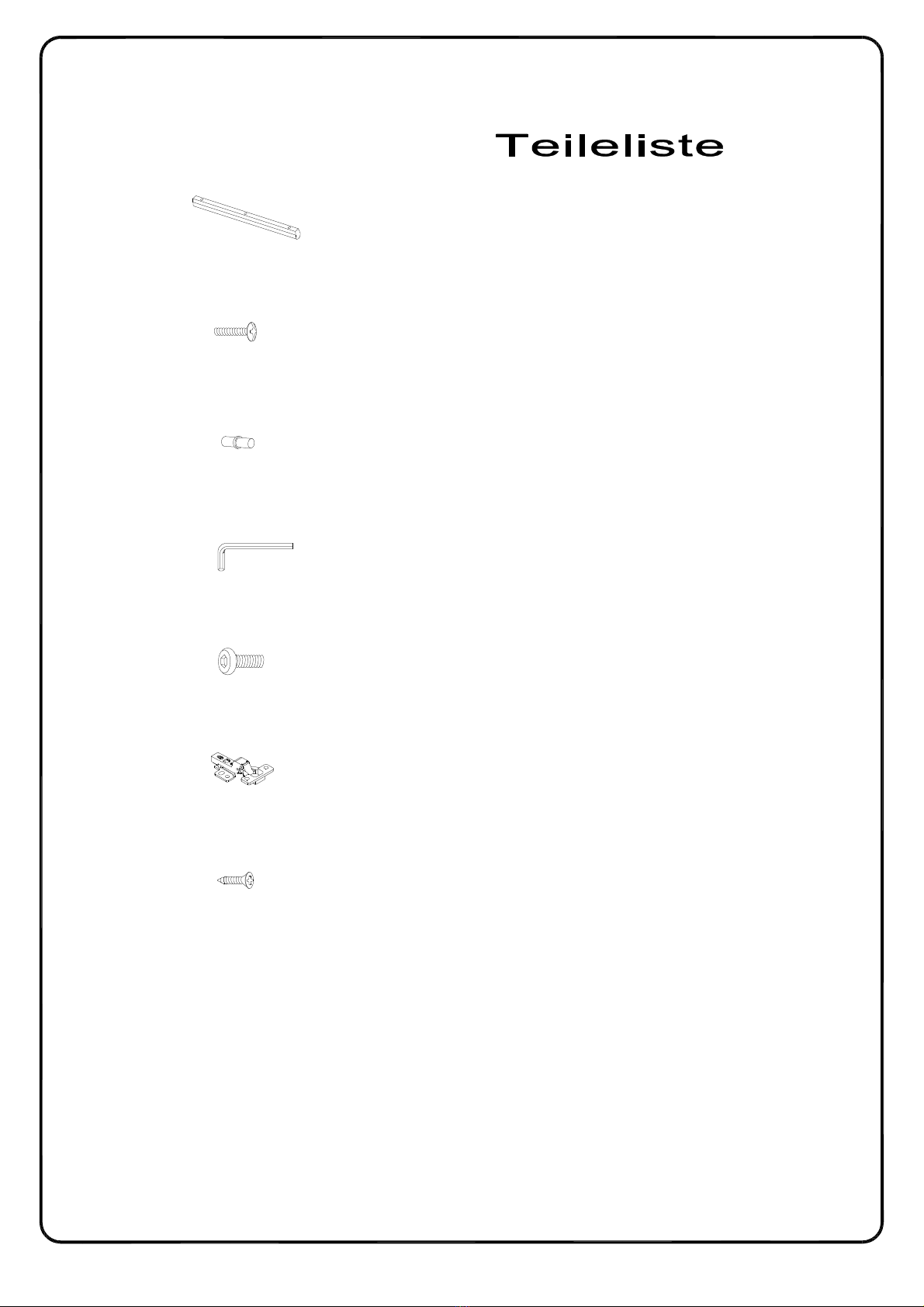

Handle 2 pcs
Ø4x22mm Bolt 6 pcs
J
oignée
Mango
Griff
Boulon
erno
Bolzen
M4 Hex Key 1 pc
Bolt
Ø6x12mm
Shelf support pin
K
L
M
12 pcs
20 pcs
Hardware List Liste du matériel
Liste des pièces
.8
Boulon
erno
Bolzen
Clé hexagonale
Llave hexagonal
Inbusschlüssel
Goupille de support d'étagère
erno de soporte del estante
Regalstützstift
NEurope Hinge 4 pcs
Charnière Europe
Bisagra de Europa
Europa-Scharnier
Screw 24 pcs Ø4x12mm
Vis
Tornillo
Schraube
H
Ø8x5x16mm
300x18x25mm
Ø35mm
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

Glue tube 1 pc
Q
Tube de colle
Tubo de pegamento
Kleber in Tube
he hardware quantities listed above are required for proper assembly.Some extra hardware may also
have been included.
Les quantités de matériel indiquées ci-dessus sont requises pour un montage adéquat. Du matériel
supplémentaire peut aussi avoir été inclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
hilips head screwdriver required for assembly
(not included)
Se requiere un destornillador de cabeza hilips para el montaje
(no incluido)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Hardware List Liste du matériel
Liste des pièces
.9
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

Step 1
.10
3
4
5
6
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
(EN)
Insert wooden dowel (A) into parts (3,4,5,6) as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (3,4,5,6) selon le schéma.
(ES)
Inserte la clavija de madera (A) en las partes (3,4,5,6) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (3,4,5,6) gemäß der Abbildung ein.

Step 2
.11
1
B
B
B
B
B
B
B
B
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
(EN)
Secure Cam bolt (B) into part (1) with hilips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (1) avec un tournevis cruciforme conformément au
schéma.
(ES)
Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza hilips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher
von hilips gemäß der Abbildung.

Step 3
.12
21 3
1
3
6
C
C
C
C
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

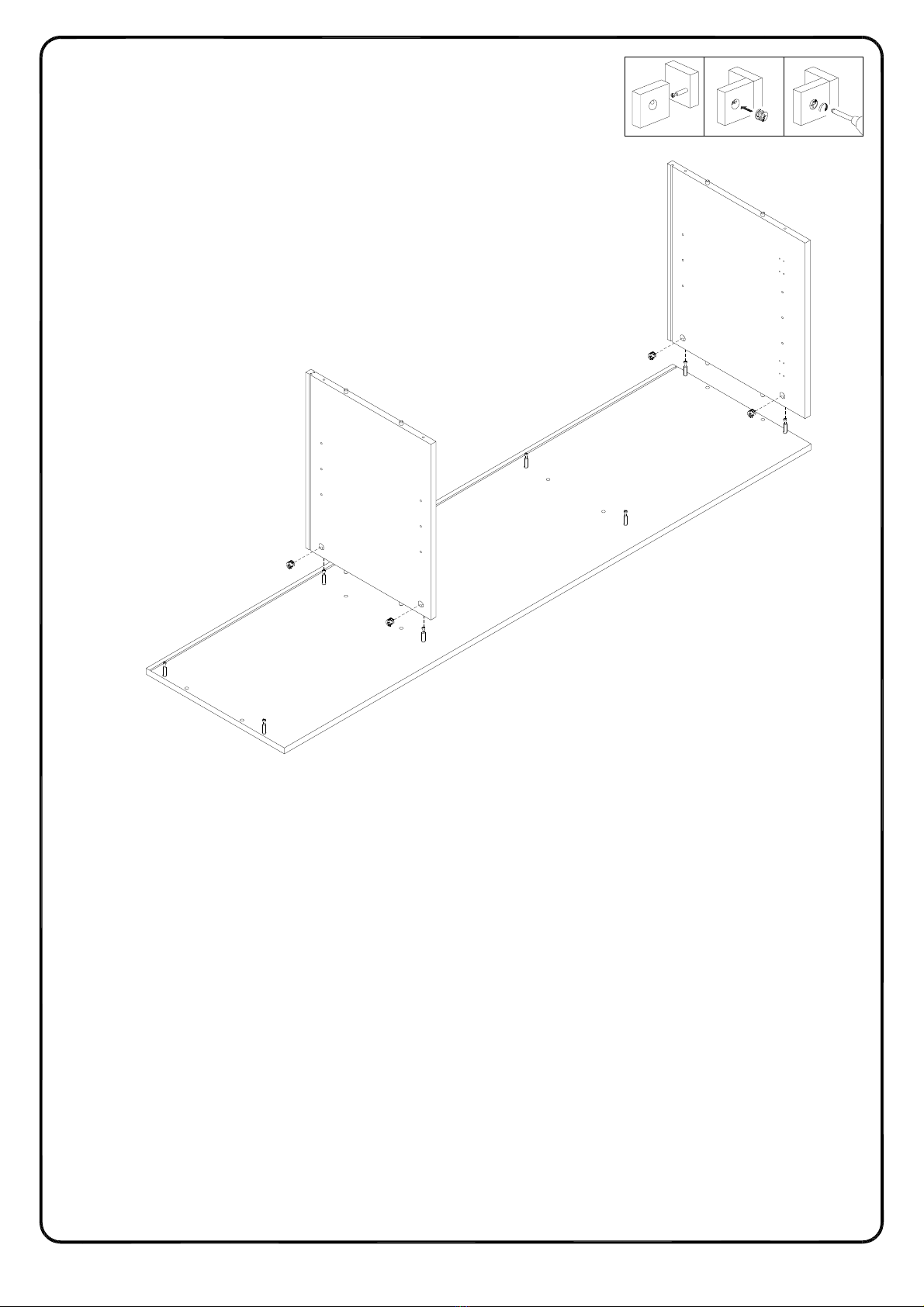

(EN)
Using Cam lock (C) secure parts (3,6) into part (1) with hilips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer les pièces (3,6) dans la pièce (1) avec un tournevis
cruciforme conformément au schéma.
(ES)
Use el cierre de leva (C) para fijar las partes (3,6) en la parte (1) con un destornillador de
cabeza hilips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (3,6) in das Teil (1) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von hilips gemäß der Abbildung.

Step 4
.13
21 3
1
4
5
C
C
C
C
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
(EN)
Using Cam lock (C) secure parts (4,5) into part (1) with hilips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer les pièces (4,5) dans la pièce (1) avec un tournevis
cruciforme conformément au schéma.
(ES)
Use el cierre de leva (C) para fijar las partes (4,5) en la parte (1) con un destornillador de
cabeza hilips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (4,5) in das Teil (1) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von hilips gemäß der Abbildung.

Step 5
.14
1
7
7
8
3
5
4
6
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
(EN)
ut parts (7,8) as per diagram.
(FR)
Mettez les pièces (7,8) conformément au schéma.
(ES)
onga las partes (7,8) según el diagrama.
(DE)
Setzen Sie die Teile (7,8) gemäß der Abbildung ein.

Step 6
.15
E
E
E
E
E
E
E
E
E
L
2
3
4
5
6
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.

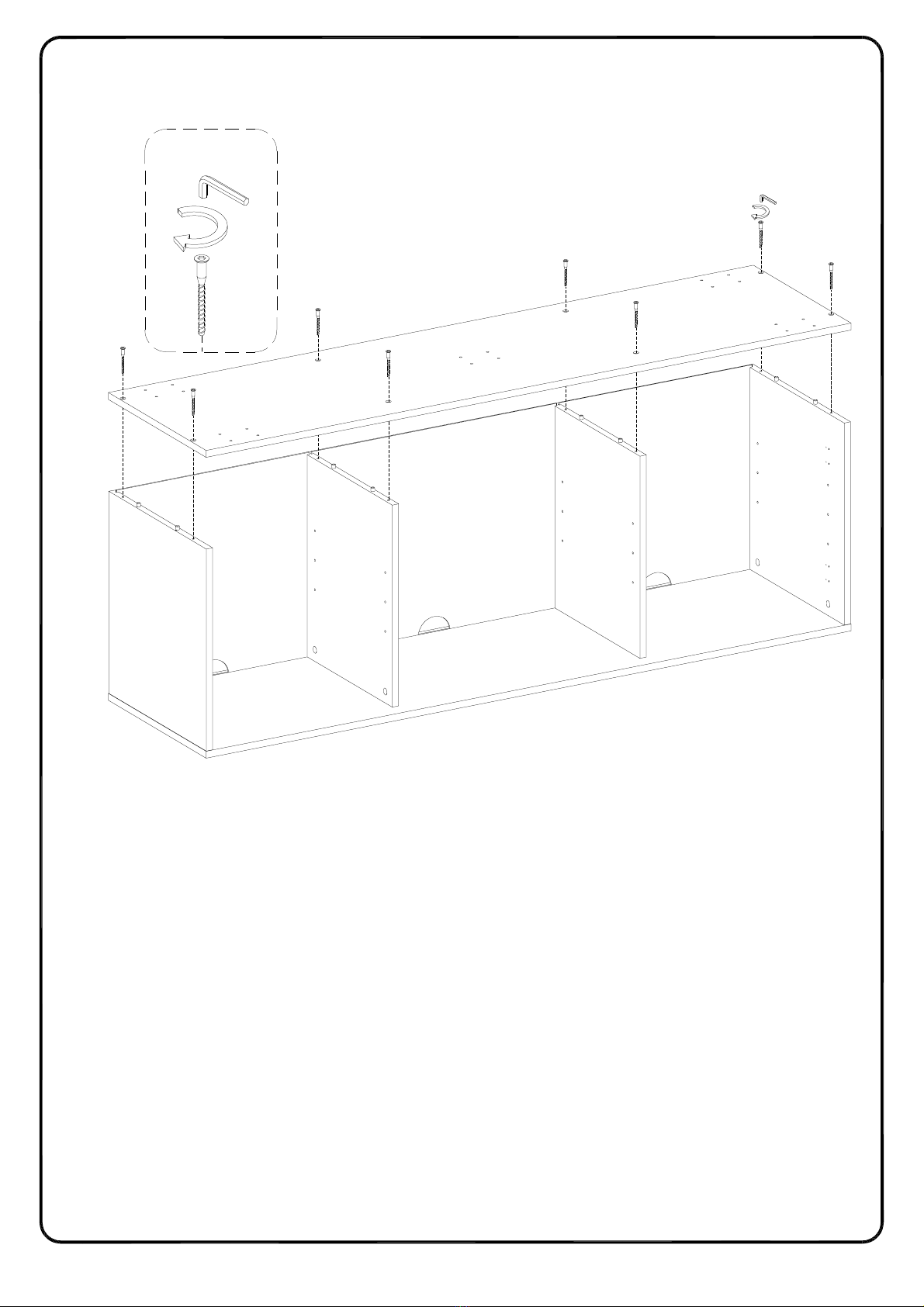

(EN)
Using screw (E) attach part (2) into parts (3,4,5,6) with Hex key (L) as per diagram.
(FR)
Utilisez la vis (E) pour fixer la pièce (2) dans les pièces (3,4,5,6) avec la clé hexagonale (L)
conformément au schéma.
(ES)
Use el tornillo (E) para fijar la parte (2) en las partes (3,4,5,6) con la llave hexagonal (L) según
el diagrama.
(DE)
Befestigen Sie das Teil (2) in die Teile (3,4,5,6) mit der Schraube (E) durch den
Sechskantschlüssel (L) gemäß der Abbildung.

Step 7
.16
2
MM
M
M
M
M
L
13
13
13
13
13
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
(EN)

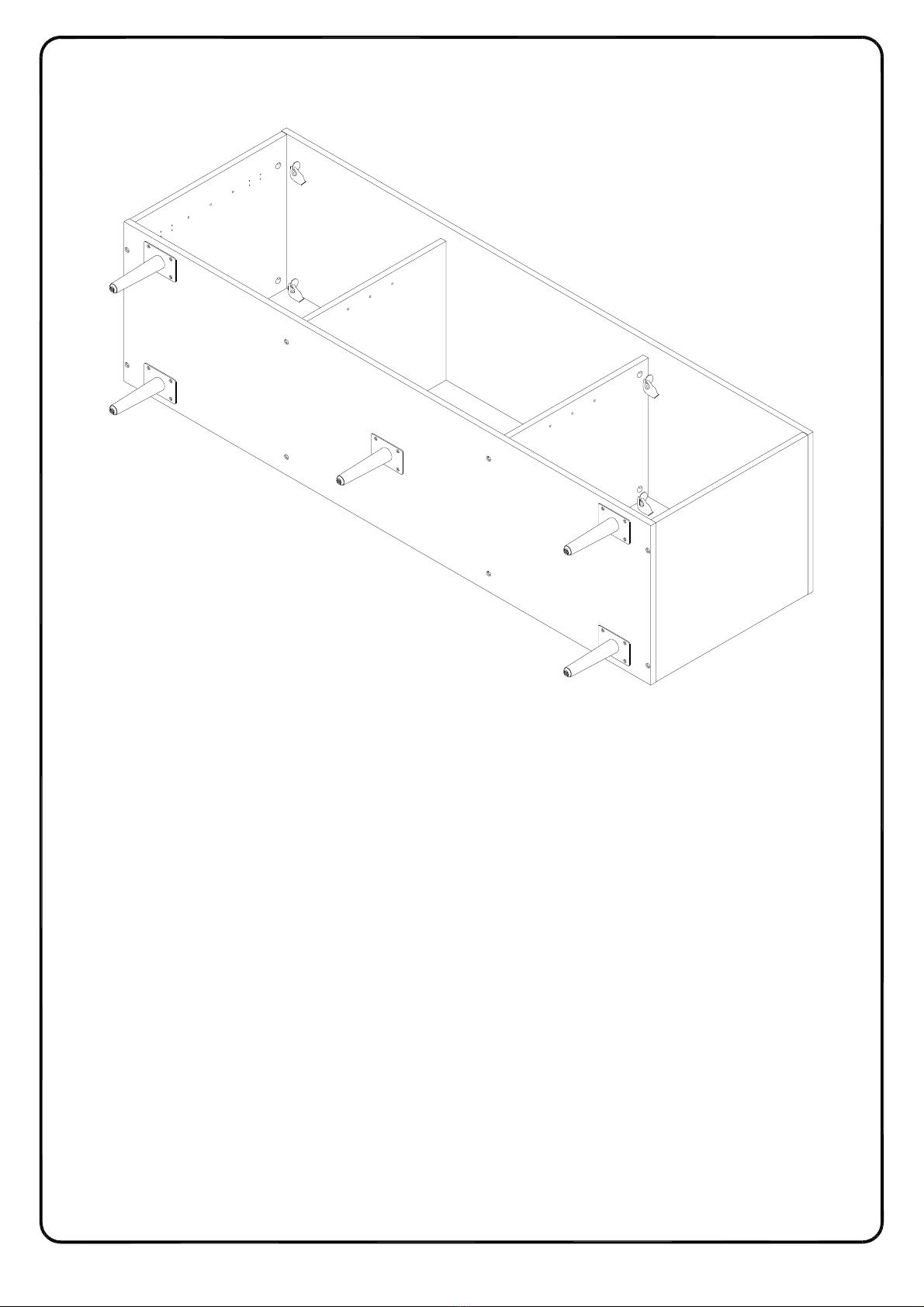

Using bolts (M) attach parts (13) to part (2) with hex key (L) as per diagram.
(FR)
Utilisez les boulons (M) et fixez les pièces (13) à la pièce (2) avec la clé hexagonale (L)
conformément au schéma.
(ES)
Use los pernos (M) para unir las partes (13) a la parte (2) con la llave hexagonal (L) según el
diagrama.
(DE)
Befestigen Sie das Teil (13) an das Teil (2) mit dem Bolzen (M) durch den Sechskantschlüssel
(L) gemäß der Abbildung .

Step 8
.17
F
F
G
7
8
7
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
(EN)
Using screw (G) secure plastic wedge (F) to parts (7,8) with hilips head screwdriver as per
diagram.
(FR)
Utilisez la vis (G) pour fixer le cale en plastique (F) à la pièce (7,8) avec un tournevis
cruciforme conformément au schéma.
(ES)
Use el tornillo (G) para fijar la cuña de plástico (F) a la parte (7,8) con un destornillador de
cabeza hilips según el diagrama.
(DE)
Befestigen Sie den Kunststoffkeil (F) an das Teil (7,8) mit der Schraube (G) durch den
Kreuzschlitzschraubendreher von hilips gemäß der Abbildung.

Step 9
.18
D
D
D
D
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
(EN)
lace sticker (D) cover the holes as per diagram.
(FR)
lacez l'autocollant (D) pour couvrir les trous conformément au schéma.
(ES)
Coloque la pegatina (D) que cubre los agujeros según el diagrama.
(DE)
latzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.

Step 10
.19
Finished edge
Finished edge
11
11
12
3
4
5
6K
K
K
K
K
K
K
K
K
K
K
K
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
(EN)
Insert shelf support pin (K) into parts (3,4,5,6) as per diagram. Make sure you place the four
shelf support pins (K) in the same level. So the shelf is not titled .ut parts (11,12) into unit as
per diagram. Tilt and rest the adjustable shelves (11,12) onto the shelf support pins.
(FR)
Insérez la goupille de support d'étagère (K) dans les pièces (3,4,5,6) conformément au
schéma Assurez-vous de placer les quatre goupilles de support d'étagère (K) au même
niveau. our que l'étagère ne soit pas inclinée, mettez les pièces (11,12) dans l'unité
conformément au schéma. Inclinez et posez la tablette réglable (11,12) sur les goupilles de
support de tablette.
(ES)
Inserte el perno de soporte de la estantería (K) en las partes (3,4,5,6) según el diagrama.
Asegúrese de colocar los cuatro estantes de soporte del estante (K) en el mismo nivel. Así
que el estante no está inclinado.Coloque las partes (11,12) en la unidad según el diagrama.
Incline y apoye el estante ajustable (11,12) sobre los pasadores de soporte del estante.
(DE)
Stecken Sie den Regalstützstift (K) in die Teile (3,4,5,6) gemäß der Abbildung ein. Stellen Sie
sicher, dass Sie die vier Regalstützstifte (K) in gleicher Höhe platzieren. Dadurch wird das
Regal nicht verkanten. Setzen Sie die Teile (11,12) in die Baueinheit gemäß der Abbildung
ein. Neigen Sie das verstellbare Regal (11,12) und legen Sie es auf die Regalstützstifte.

Step 11
.20
N
N
N
N
H
H
9
10
J
J
J
J
J
J
Copyright
©
2021
by Walker Edison Furniture Co., LLC. All rights reserved.
(EN)
Using screw ( ) attach Europe hinge (N) into parts (9,10) with hilips head screwdriver. Then
using bolt (J) secure handle (H) to parts (9,10) with hilips head screwdriver as per diagram.
(FR)
Utilisez la vis ( ) pour fixer la charnière Europe (N) aux pièces (9,10) avec un tournevis
cruciforme. uis utilisez le boulon (J) et fixez la poignée (H) aux pièces (9,10) avec un
tournevis cruciforme conformément au schéma.
(ES)
Use el tornillo ( ) para fijar la bisagra Europa (N) a las partes (9,10) con un destornillador de
cabeza hilips. Luego use el perno (J) para fijar la manija (H) a las partes (9,10) con un
destornillador de cabeza hilips según el diagrama.
(DE)
Befestigen Sie das Europa-Scharnier (N) an die Teile (9,10) durch den
Kreuzschlitzschraubendreher von hilips mit der Schraube (). Befestigen Sie dann den Griff
(H) an die Teile (9,10) mit dem Bolzen (J) durch den Kreuzschlitzschraubendreher von hilips
gemäß der Abbildung.
