Webasto Diavia Santana L User manual

UNITÀ A.C. A TETTO
UNITE A.C. AU TOIT
ROOF TOP A.C. UNIT
KLIMAANLAGEEINHEIT DACHINSTALLATION
UNIDAD A.C. DE TECHO
Codice / Code:
Istruzioni di montaggio
Instructions pour le montage
Fitting instructions
Einbauanleitungen
Instrucciones de montaje
SANTANA "L - XL"
12V - 24V
Via Nobili, 2 40062 Molinella C.P. 69 (Bologna) - Italy
WEBASTO THERMO & COMFORT ITALY S.r.l.
Telefono (0039) 051.6906316 - Fax [phone] - Email: [email protected]m
62U003FF120EF (L - 12V)
62U003FF106EE (L - 24V)
62U003FF121EE (XL - 12V)
62U003FF107EE (XL - 24V)

Riferimento a figura / Référence à la figure / See figure
In Bezug auf Abbildungen / Referencia a la figura
Riferimento a componenti di fornitura / Référence aux composants de la fourniture
See supplied components / Bezug auf Gelieferte Einbauelemente
Referencia a los componentes de abastecimiento
Riferimento a posizione schema elettrico / Référence à la position du schéma électrique
See position in wiring diagram / In Bezug auf Position im Schaltschema
Referencia a la posición del esquema eléctrico
1A
1
1
- Lubrificare tutti i raccordi e gli O.R. con il nuovo olio
refrigerante prima di collegarli
- Graisser tous les raccords et les O.R. avec le nuve-
au huile réfrigérant avant de les raccorder
- Forare
- Percer
- To drill
- Durchbohren
- Taladrar
- Tagliare con utensile appropriato al materiale
- Couper à l’aide d’outil approprié
- Cut with a device suitable for the material
- Mit dem Material entsprechendem Werkzeug
schneiden
- Cortar con herramienta apropiada al material
- Per avvitare a fondo o allentare i raccordi tubi gas usare due
chiavi per bilanciare coppia di torsione
- Pour visser à fond ou desserrer les raccords des tuyaux gaz, uti-
liser le deux clés pour équilibrer le couple de torsion
-Lubricate all fittings and O-rings with new refrigerant oil before con-
necting them
- Alle Verbindungsstücke und OR-Ringe vor deren Verbindung mit
dem neuen Kühlmittellöl ölen
- Lubrificar todos los empalmes y los O.R. con el nuevo aceite refri-
gerante antes de conectarlos
- When tightening or loosening the fittings of the gas pipes, use two wren- ches
to equilize the torsion couple
- Um die Verbindungsstücke der Kältemittelschläuche gleichmäßig festzu-
schrauben oder zu lockern, zwei Schlüssel für das Verschraubungspaar ve-
rwenden
- Para enroscar a fondo o aflojar los empalmes tubos gas se deben usar dos lla-
ves para balancear el par de torsión
- Stagnare
- Étamer
- Tin
- Verzinnen
- Estañar
- Spianare
- Niveler
- Flatten out
- Richten
- Nivelar
- Tagliare con utensile a lama calda
- Couper à l'aide d'un outil à lame chaude
- Cut using the tool with heated blade.
- Mit Schweißmesserwerkzeug schneiden
- Cortar con útil a hoja caliente
1-
- Siliconare
- Mettre de la silicone
- Coat with sylicone
- Mit Silikon Abdichten
- Siliconar
- Sigillare
- Obturer
- Seal
- Abdichten
- Sellar
DESCRIZIONE SIMBOLOGIA UTILIZZATA / DESCRIPTION DE LA SYMBOLOGIE UTILISÉE
DESCRIPTION OF SYMBOLS USED / BESCHREIBUNG DER VERWENDETEN SYMBOLIK
DESCRIPCIÓN DE LOS SIMBOLOS UTILIZADOS

3
Pos. ITALIANO FRANÇAIS ENGLISH DEUTSCH ESPAÑOL
61 Gruppo evaporatori Groupe évaporateurs Evaporating unit Verdampfergruppe Grupo evaporadores
62 Gruppo condensatori Groupe condenseurs Condenser unit Kondensatorgruppe Grupo condensadores
63 Copertura posteriore Couverture arrière Rear covering Hintere deckung Cobertura posterior
64 Copertura anteriore Couverture avant Front covering Vordere deckung Cobertura anterior
65 Dima di foratura Gabarit de perçage Drilling template Bohrungsschablone Patrón de taladrado
66 Sacchetto accessori Sachet accessoires Bag of accessories Säckchen mit
Zuberhörteilen Bolsita accesorios
67 Guarnitura adesiva Garniture adhésive Adhesive seal Klebedichtung Guarnición adhesiva
68 Pressostato Pressostat Pressure switch Druckwächter Presostato
69 Raccordo scarico
condensa a "T" Raccord d'évacuation de condensation en "T" "T-shaped" condensa- te drain connection TförmigesKondenswas- serverbindungsstück Racor descarga líquido de condensación a "T"
70 Riduzione per
rompigoccia Réduction pour brise-gouttes Drip-guard adapter Reduzierstück der
Tropfenleiste Reducción para rompegotas
71 Rompigoccia Brise-gouttes Drip-guard Tropfenleiste Rompegotas
72 Tubo scarico
condensa Tuyau d’écoulement des condensations Condensate drain pipe Kondenserwasse- rablußschlauch Tubo descarga condensación
73 Etichetta Webasto
adesiva Étiquette Webasto adhésive Webasto’s adhesive label Webasto Aufkleber Etiqueta Webasto
adhesiva
73.1 Etichetta Diavia
adesiva Étiquette Diavia adhésive Diavia’s adhesive label Diavia Aufkleber Etiqueta Diavia adhesiva
76 Connettore 13 vie Connecteur à 13 voies 13-way connector 13-Weg-Steckverbinder 13 vías conector
77 Terminali Bornes Terminals Endstecker Terminales

4

5
MONTAGGIO GRUPPO REFRIGERANTE / POSE DU GROUPE REFRIGERANT
REFRIGERANT UNIT ASSEMBLY FRIGOSOFT / EINBAU DER KÜHLEINHEIT
MONTAJE E INSTALACIÓN DEL GRUPO REFRIGERANTE
MATERIALE FORNITO / MATERIEL FOURNI / SUPPLIED MATERIAL / GELIEFERTES MATERIAL / MATERIAL ABASTECIDO
63
1A
61
62 64
65
Pos.
Descrizione
Description
Description
Beschreibung
Descripción
Tensione
Tension
Voltage
Spannung
Tensión
(V)
Codice
Code
Kode
Codigo
61
Gruppo evaporatori (L) 12 0301435/2
24 0301437/1
Gruppo evaporatori (XL) 12 0301436/2
24 0301438/1
62 Gruppo condensatori (L-XL) 12 025480/0
24 025479/0
63 Copertura posteriore (L) - 0322243/0
Copertura posteriore (XL) - 0322225/0
64 Copertura anteriore (L) - 0322214/1
Copertura anteriore (XL) - 0322206/1
65 Dima di foratura (L) - 079176/0
Dima di foratura (XL) - 079175/0

6
Pos.
Descrizione
Description
Description
Beschreibung
Descripción
Codice
Code
Kode
Codigo
66 Sacchetto accessori 029992/0
67 Guarnitura adesiva 070025/0
68 Pressostato 043118/1
69 Raccordo scarico
condensa a "T" 069011/0
70 Riduzione per
rompigoccia 069198/0
71 Rompigoccia 069166/0
72 Tubo scarico
condensa 069007.5
73 Etichetta Webasto
adesiva ETHDV00315
73.1 Etichetta Diavia
adesiva ETHDV00313
76 Connettore 13 vie 064208/0
77 Terminali 064209/0
MATERIALE FORNITO / MATERIEL FOURNI / SUPPLIED MATERIAL / GELIEFERTES MATERIAL / MATERIAL ABASTECIDO
1.1A
66
73
70
71
72
69
67
68
7776
73.1

7
(I)
- DESCRIZIONE PRODOTTO
Il GRUPPO A TETTO è indicato per il condizionamento
di minibus e midibus.
Il GRUPPO è composto: dalle unità evaporatore "E", dai
ventilatori "V", dai condensatori elettroventilati "C", dal
filtro essiccatore "F", dai relativi tubi preformati di colle-
gamento e dal cablaggio elettrico. Al GRUPPO dovrà
essere abbinato un diffusore aria, di colorazione appro-
priata; provvisto o sprovvisto dei comandi, secondo
l’esigenza del cliente.
A completamento dell’impianto, sul veicolo dovranno
essere acquistati ed installati: il compressore, eventuali
supporti, la cinghia di traino, la puleggia motore aggiun-
tiva (se non predisposta sul veicolo), nonchè i tubi fles-
sibili e relative valvole di carica (non forniti con il
presente prodotto - da richiedere all’ufficio Vendite
Webasto Diavia in base al modello di veicolo in esa-
me).
NOTA:
É cura dell’installatore la realizzazione del cablaggio
elettrico di alimentazione e di collegamento del
GRUPPO al compressore (vedi indicazioni riportate nel-
lo schema elettrico allegato) e la creazione di eventuali
condotti aria e pannelli di fissaggio da applicare a se-
conda della conformazione del tetto del veicolo.
- AVVERTENZE
Prima di procedere alle operazioni di montaggio leg-
gere attentamente le indicazioni di seguito riportate.
Il montaggio dovrà essere eseguito o controllato da
personale esperto nel settore degli impianti di con-
dizionamento aria su automezzi.
(F)
- DESCRIPTION DU PRODUIT
Le GROUPE A TOIT est indiqué pour le conditionne-
ment des cabines des minibus et midibus.
Le GROUPE est composé: des unitée évaporateur "E",
des ventilateurs "V", des condenseur ventilateur "C", du
filtre déshydrateur "F", des tuyaux de connexion
préformés correspondants et du câblage électrique.
Au GROUPE devra être associé un diffuseur d'air, d'une
couleur appropriée, doté ou non des commandes selon
les exigences du client.
Pour compléter l'installation, il est nécessaire de se pro-
curer et d'installer: le compresseur, les supports, la
courroie d'entraînement, la poulie moteur supplément-
aire (si celle-ci n'est pas présente sur le véhicule). Les
tuyaux flexibles et les soupapes de charge correspon-
dantes (non fournis avec le produit présent - à de-
mander au bureau des Ventes Webasto Diavia selon le modèle du véhicule en question).
NOTE:
L'installateur doit se charger de la réalisation du câblage électrique d'alimentation et de connexion du GROUPE au compresseur (voir les
indications reportées sur le schéma électrique joint) ainsi que de la réalisation d'éventuels conduits d'air et des panneaux de fixation à ap-
pliquer selon la conformation du toit du véhicule.
- ATTENTION
Avant de procéder aux opérations de montage lire attentivement les indications reportées ci-après.
Le montage devra être effectué et contrôlé par un expert du secteur des systèmes A.C sur véhicules.
F
C
E
V
61
63
61
2A
V
C
64
62
62

8
FIG. 2A
(GB)
- PRODUCT DESCRIPTION
The ROOF ASSEMBLY is indicated for conditioning the driving cabin of minibus and midibud.
The ASSEMBLY is made up of: the evaporating units "E", fans "V", electrically cooled condensers "C", receiver drier filter "F", pre-shaped
connection hosing and electrical wiring.
The ASSEMBLY must be used in combination with an air vent of the appropriate color. The air vent can be fit with controls or not as required
by the customer.
To complete the unit, the following must be purchased and installed in the vehicle: compressor, any supports, transmission belt, additional
drive pulley (if not arranged on the vehicle) and the hoses and charge valves (not supplied with the present product - to be requested
from the Webasto Diavia Sales office specifying the vehicle model).
NOTE:
The installer is responsible for electrical power supply cabling and connection of the ASSEMBLY to the compressor (see indications in the
enclosed wiring diagram). The installer is also responsible for creating any air ducts and securing panels needed according to the shape of
the vehicle roof.
- WARNING
Before starting installation, read the indications below very carefully.
Installation must be performed and controlled by experienced personnel, skilled in motor vehicle air conditioning systems.
(D)
- PRODUKTIONSBESCHREIBUNG
Die DACHGRUPPE ist für die Klimatisierung folgender Fahrzeuge geeignet: kleinomnibus und mittelomnibus.
Die GRUPPE besteht aus: des Verdampfeinheit "E", des Lüfterräder "V" des elektrobelüfteteten Kondensator "C" des Trocknerfilters "F",
den entsprechenden Verbindungsrohren und dem elektrischen Kabelstrang.
An die GRUPPE muss ein Luftverteiler in entsprechender Farbe angepasst werden; d.h. mit oder ohne Steuerung je nach der Anforderung
des Kunden.
Nach vollständigem Einbau der Anlage ins Fahrzeug, müssen der Kompressor, eventuelle Halterungen, Antriebsriemen, Zusatz-Motorrie-
menscheibe gekauft und eingebaut werden (falls diese nicht schon vorhanden sind) ebenfalls die Schläuche und die Füllventile (nicht mit
dem vorliegenden Produkt mitgeliefert). Diese sind je nach Fahrzeugmodell beim Einkaufsbüro der Webasto Diavia zu bestellen).
ANMERKUNG:
Es ist Aufgabe des Installateurs die Anschlüsse der Versorgungskabel und die Verbindung an der GRUPPE an den Kompressor herzu-
stellen (siehe Anleitungen im Schaltschema der Anlage) ferner hat er eventuelle Luftschächte und Befestigungswände entsprechend der
Form des Fahrzeugs anzubringen.
- ZU BEACHTEN
Vor dem Einbau aufmerksam die in der Folge angegebenen Anleitungen durchlesen.
Der Einbau ist durch Fachpersonal für Klimaanlageeinbau in Fahrzeugen durchzuführen oder zu kontrollieren.
(E)
- DESCRIPCIÓN DEL PRODUCTO
El GRUPO DE TECHO se ha hecho para acondicionar las cabinas de conducción de minibus y midibus.
El GRUPO está formado por: las unidad evaporador "E", los ventiladores "V", los condensadores electro-ventilados "C", el filtro secador
"F", los tubos correspondientes de conexión preformados y el cableo eléctrico.
Al GRUPO se le tendrá que acoplar un difusor de aire, de color apropiado; provisto o desprovisto de comandos, según las exigencias del
cliente.
Para completar la instalación, hay que comprar e instalar en el vehículo: un compresor y sus soportes, una correa transportadora, una
polea motor adicional (si el vehículo no cuenta con ella) y además unos tubos flexibles con sus correspondientes válvulas de carga (no se
entregan con el producto, hay que pedirlos al Departamento de Ventas de Webasto Diavia, según el modelo del vehículo en cue-
stión).
NOTA:
El encargado de la instalación debe organizar el cableo eléctrico de la corriente y de la conexión del GRUPO al compresor (véanse indi-
caciones descritas en el esquema eléctrico adjunto) y debe hacer los conductos de aire y paneles de fijación y colocarlos según la forma
del techo del vehículo.
- ADVERTENCIAS
Antes de empezar a montar, hay que leer atentamente las indicaciones que se describen a continuación.
Sólo se podrá montar o controlar por personal especializado en el sector de las instalaciones de acondicionamiento aire en los
vehículos.

9
(I)
Asportare la parte pretranciata "65.3", predisposta per il taglio del rivestimento interno del veicolo, da utilizzare solo con kit griglia aspirazione
fornito a richiesta.
Sovrapporre la parte "65.1", della dima di foratura "65", alla parte "65.2" allineando i fori predisposti "Y".
(F)
Enlever la partie prédécoupée "65.3", prévue pour la coupe du revêtement interne du véhicule, à utiliser uniquement avec le kit de grille
d'aspiration fourni sur demande.
Superposer la partie "65.1" du gabarit de perforation "65" sur la partie "65.2" en alignant les orifices prévus à cet effet "Y".
(GB)
Remove the pre-punched part "65.3" arranged for cutting the internal vehicle carpeting. This is to be done only with the intake grid supplied
upon request.
Set part "65.1" of the drilling template "65" over part "65.2" and align the arranged holes "Y".
(D)
Den für den Schnitt der Innenverkleidung des Fahrzeugs markierten Teil "65.3" ausscheiden, nur den auf Anfrage gelieferten Einbausatz des
Luftansaugitters verwenden.
Teil "65.1" der Bohrungschablone "65" auf Teil "65.2" auflegen und an vorhandene Bohrungen "Y" anpassen.
(E)
Quitar la parte pre-cortada "65.3" predispuesta para el corte del revestimiento interno del vehículo, para utilizar solo con kit rejilla aspiración,
suministrado bajo petición.
Sobreponer la parte "65.1" del escantillón para horadar "65" a la parte "65.2", alineando los agujeros predispuestos "Y".
UTILIZZO DIMA DI FORATURA / UTILISATION DU GABARIT DE PERFORATION
USING THE DRILLING TEMPLATE / GEBRAUCH DER BOHRUNGSSCHABLONE
UTILIZACIÓN ESCANTILLÓN PARA HORADAR
SOVRAPPORRE
SUPERPOSÉ
OVERLYING
ÜBERLAPPEND
SOBREPUESTO
RIMUOVERE
ENLEVER
REMOVE
ENTFERNEN
QUITAR
3A
65.3
65.1
65.2
Y
Y

10

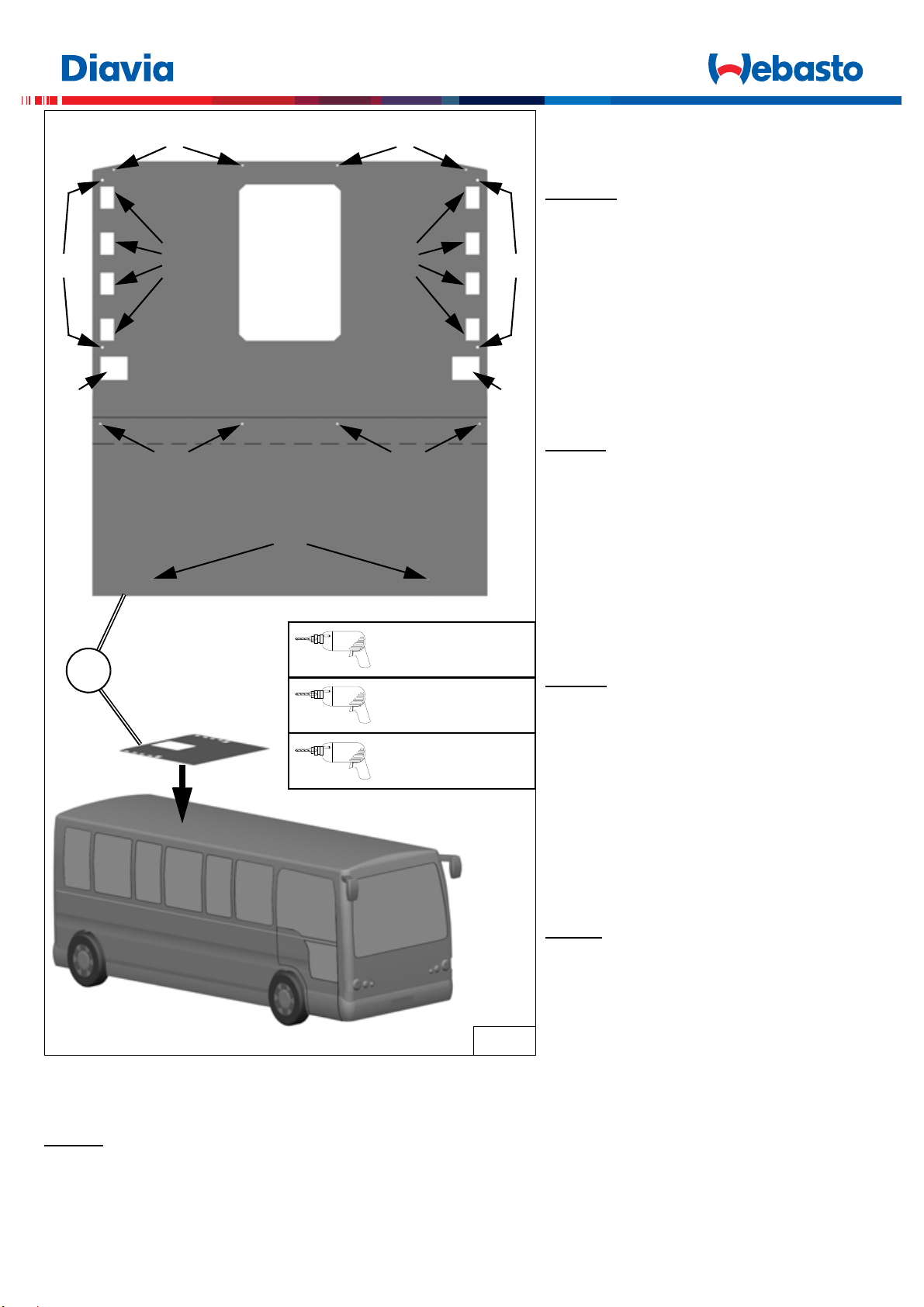

(I)
Utilizzare le aperture "A" e "B" per il passaggio aria, le
aperture "C" per il passaggio impianto elettrico e tubi
gas, i fori "X" per il passaggio dei condotti scarico con-
densa ed i fori "Y-Z" di fissaggio.
Attenzione: utilizzare la dima di foratura "65", avendo
cura di non danneggiare parti portanti o componenti in-
corporati tra il tetto ed eventuale soffitto o rivestimento in-
terno della cabina del veicolo ed osservando eventuali
prescrizioni del costruttore del veicolo. Asportare even-
tuale isolante presente tra tetto e rivestimento in corri-
spondenza delle aperture "A - B - C". Eliminare eventuali
schegge, levigare lungo il perimetro delle aperture ed in
corrispondenza dei fori praticati.
(F)
Utiliser les ouvertures "A" et "B" pour le passage de l'air,
les ouvertures "C" pour le passage du faisceau électrique
et des tuyaux de gaz, les trous "X" pour le passage des
conduits d'échappement de condensation et les trous "Y-
Z" de fixation;
Attention: en utilisant le gabarit de perçage "65", tout en
ayant soin de ne pas endommager des parties portantes
ou des composants incorporés entre le toit et un éventuel
plafond ou revêtement interne de la cabine du véhicule
tout en suivant les éventuelles prescriptions du con-
structeur du véhicule. Enlever l'éventuel isolant entre le
toit et le revêtement au niveau des ouvertures "A - B - C".
Éliminer les éventuels éclats, polir le long du périmètre
des ouvertures et au niveau des trous pratiqués.
(GB)
To use the openings "A" and "B" for passage of the air
and openings "C" for passage of the wiring and gas ho-
ses. Also prepare holes "X" for passage of the conden-
sate drain ducts and securing holes "Y-Z".
Attention: for these openings use template "65" and be
careful not to damage the underlying parts or componen-
ts incorporated between the ceiling and the roof or inter-
nal lining of the driving cabin. Follow all instructions given
by the vehicle manufacturer. Remove the insulation that
may be present between the ceiling and the lining at
points "A - B - C". Eliminate any shavings; file the edge
of the openings and holes prepared.
(D)
Benutzen auf dem Dach und wenn vorhanden an der In-
nenverkleidung, Öffnung "A" und "B" für den Luft-
durchtritt und Öffnung "C" für den Durchtritt der
elektrischen Anlage und der Kältemittelschläuche und
Bohrungen "X" für den Durchgang der Kondenswasser-
rohre und Befestigungsbohrungen "Y-Z".
Achtung: mit Bohrungsschablone "65" ausführen, da-
rauf achten keine tragenden oder eingebauten Bauteile
zwischen dem Dach und eventueller Decke oder Innen-
verkleidung des Fahrzeugs zu beschädigen. Stets even-
tuelle Vorschriften des Herstellers beachten. Eventuelles
Isoliermaterial zwischen Dach und Verkleidung an den
Öffnungen "A - B - C" entfernen. Eventuelle Absplitterun-
gen entfernen und entlang des Öffnungsrandes und an
den ausgeführten Bohrungen die Ränder abschmirgeln.
(E)
Utilizar las aberturas "A" y "B" para el pasaje aire, las aberturas "C" para el pasaje de la instalación eléctrica y los tubos gas y los orificios
"X" para el pasaje de los conductos de descarga condensación y los agujeros "Y-Z" de fijación;
Atención:utilizando la plantilla de perforación "65", tener cuidado de no dañar partes portantes o componentes incorporados entre techo
y cielorraso o revestimiento interior de la cabina del vehículo, respetar los consejos que haga el fabricante del vehículo. Quitar el aislante
que haya entre techo y revestimiento en correspondencia con las aberturas "A - B - C". Eliminar las posibles partículas y pulir a lo largo del
perímetro de las aperturas, en correspondencia con los orificios realizados.
65
4A
C
A
BB
C
x
Y
x
YY
Y
Z
X = n°4 20mm
Y = n°8 10mm
Z = n°2 8mm

11
(I)
Applicare la guarnitura adesiva fornita "67", (opportunamente tagliata) tra il piano inferiore del gruppo e la superficie del tetto nelle zone
delle aperture di passaggio aria e nelle zone di appoggio.
(F)
Appliquer la garniture adhésive fournie "67", (opportunément découpée) entre le niveau inférieure du groupe et la superficie du toit dans
les zones d'ouverture de passage de l'air et dans les zones d'appui.
(GB)
Apply the supplied adhesive gasket "67" (cut to size) between the lower surface of the assembly and the top surface in the area of the air
vent opening and the ceiling.
(D)
Die Aufkleberdichtung "67" (entsprechend zugeschnitten) zwischen der unteren Auflagefläche der Gruppe und der Oberfläche des Dachs
im Bereich der Luftdurchgangsöffnung auftragen und von Unterstützung.
(E)
Poner la guarnición adhesiva abastecida "67" (oportunamente cortada) entre el plano inferior del grupo y la superficie del techo en las zonas
de los orificios pasaje aire y en las zonas de apoyo.
APPLICARE
APPLIQUER
APPLY
ANBRINGEN
PONER
67
5A
APPLICARE
APPLIQUER
APPLY
ANBRINGEN
PONER
67
APPLICARE
APPLIQUER
APPLY
ANBRINGEN
PONER
67
61
APPLICARE
APPLIQUER
APPLY
ANBRINGEN
PONER
67

12
6A
Y
Y
Y
Y
Y
Y
Y
Y
(F)
Fixer le groupe évaporateurs "61" au toit du véhicule au
niveau des points "Y" au moyen d'éléments de fixation
(fournis par l'installateur) appropriés à l'épaisseur du
toit du véhicule.
(GB)
At points "Y", secure the evaporator unit "61" to the roof
of the vehicle using securing elements (provided by in-
staller) suitable for the thickness of the roof.
(D)
Verdampfergruppe "61" am Fahrzeugdach an den Pun-
kten "Y" mit Befestigungselementen, die der Schicht
des Fahrzeugsdachs entsprechen (durch Installateur)
befestigen.
(E)
Fijar el grupo evaporadores "61" al techo del vehículo
en correspondencia con los puntos "Y" con elementos
de fijación (a cargo del instalador), que sean apropia-
dos al espesor del techo del vehículo.
61
61
61
YYYY
Y
Y
YY
(I)
Fissare il gruppo evaporatori "61" al tetto del veicolo
in corrispondenza dei punti "Y" mediante elementi di
fissaggio (a cura dell’installatore) appropriati allo
spessore del tetto del veicolo.

13
61
7A
61
(I)
Applicare una corona di sigillan-
te poliuretanico, specifico per
carrozzeria, in corrispondenza
di tutto il perimetro del gruppo.
(F)
Appliquer une couronne de col-
le de scellage de polyuréthane,
spécifique pour carrosserie, au
niveau de tout le périmètre du
groupe.
(GB)
Apply a crown of a polyuretha-
ne sealant specific for body
work along the entire edge of
the assembly.
(D)
Abdichtungskranz aus Polyu-
rethan -spezielle für Karosse-
rien, entlang des gesamten
Auflagerandes auftragen.
(E)
Aplicar una capa de siliconas
de poliuretano, específico
para carrocería, en corre-
spondencia con todo el
perímetro del grupo.
61
61
VEDI ANCHE FIGURA 8A
VOIR AUSSI FIGURE 8A
ALSO SEE THE FIGURE 8A
SIEHE AUCH ABBILDUNG 8A
VÉASE TAMBIÉN FIGURA 8A

14
8A
(I)
ATTENZIONE: Durante l’applica-
zione di silicone o di sigillante po-
liuretanico evitare assolutamente
di sigillare le 2 feritoie laterali "Fe"
predisposte per il drenaggio
dell’acqua piovana.
(F)
ATTENTION: Lors de l'application
de silicone ou de colle
polyuréthanique, éviter absolu-
ment d'obturer les 2 fentes latéral-
es "Fe" prévues pour le drainage
de l'eau de pluie.
(GB)
WARNING: When applying silico-
ne or a polyurethane sealant, be
extremely careful not to seal the 2
side slits "Fe" arranged to drain
rainwater.
(D)
ACHTUNG: Während der Auftra-
gung des Silikons oder des Polyu-
rethandichtungsmittels absolut
verhindern, dass die Seitenschlit-
ze "Fe" die für den Kondenswas-
serabfluss und der zwei
Regenwasserabflusses bestimmt
sind, nicht verstopft werden.
(E)
CUIDADO: Aplicando la capa de si-
liconas o de sigilante poliuretán-
ico no se debe sellar las 2 rendijas
laterales "Fe" predispuestas para
el drenaje de l'agua pluvial.
X
X
Fe
Fe

15
9A
61
62
61
62
Z
(I)
Accoppiare il gruppo condensatori "62" al gruppo
evaporatori "61" in corrispondenza dei punti di fis-
saggio predisposti.
(F)
Accoupler le groupe condenseurs "62" au groupe év-
aporateurs "61" au niveau des points de fixation
prévus à cet effet.
(GB)
At the arranged securing points, couple the conden-
ser unit "62" to the evaporator unit "61".
(D)
Die Kondensatorgruppe "62" an Verdampfergruppe
"61" an den vorhandenen Befestigungspunkten an-
passen.
(E)
Acoplar el grupo condensadores "62" al grupo eva-
poradores "61" en correspondencia con los puntos
de fijación predispuestos.

16
(I)
Fissare il gruppo condensatori "62" al gruppo
evaporatori "61" ed al tetto del veicolo in cor-
rispondenza dei punti "Z" mediante elementi
di fissaggio (a cura dell’installatore) appro-
priati allo spessore del tetto del veicolo.
(F)
Fixer le groupe condenseurs "62" au grou-
pe évaporateurs "61" et au toit du véhicule,
au niveau des points "Z", au moyen des
éléments de fixation (fournis par l'installa-
teur) appropriés à l'épaisseur du toit du
véhicule.
(GB)
At points "Z", secure the condenser unit
"62" to the evaporator unit "61" and to the
roof of the vehicle using securing elements
(provided by installer) suitable for the thick-
ness of the roof.
10A
61
61
62
ELEMENTI DI FISSAGGIO / PIECES DE FIXATION / FIXING PARTS
BEFESTIGUNGSELEMENTE / ELEMENTOS DE FIJACION
Pos. Tipologia / Typologie Typology / Tipologie
Tipologia
Descrizione / Description
Description / Beschreibung
Descripción
62.1 M6 x 16
62.2 6 x 18 x 2
62.262.1
62
Z
(D)
Kondensatorgruppe "62" an Ver-
dampfergruppe "61" und an
Fahrzeugdach an den Punkten
"Z" mit Befestigungselementen,
die der Schicht des Fahrzeugda-
chs entsprechen (durch Installa-
teur) befestigen.
(E)
Fijar el grupo condensadores
"62" al grupo evaporadores "61"
y al techo del vehículo en corre-
spondencia con los puntos "Z",
con elementos de fijación (a car-
go del instalador) que sean apro-
piados al espesor del techo del
vehículo.

17
(I)
Fissare il gruppo condensatori "62" al gruppo
evaporatori "61" ed al tetto del veicolo in cor-
rispondenza dei punti "Z" mediante elementi
di fissaggio (a cura dell’installatore) appro-
priati allo spessore del tetto del veicolo.
(F)
Fixer le groupe condenseurs "62" au grou-
pe évaporateurs "61" et au toit du véhicule,
au niveau des points "Z", au moyen des
éléments de fixation (fournis par l'installa-
teur) appropriés à l'épaisseur du toit du
véhicule.
(GB)
At points "Z", secure the condenser unit
"62" to the evaporator unit "61" and to the
roof of the vehicle using securing elements
(provided by installer) suitable for the thick-
ness of the roof.
11A
61
61
62
ELEMENTI DI FISSAGGIO / PIECES DE FIXATION / FIXING PARTS
BEFESTIGUNGSELEMENTE / ELEMENTOS DE FIJACION
Pos. Tipologia / Typologie Typology / Tipologie
Tipologia
Descrizione / Description
Description / Beschreibung
Descripción
62.1 M6 x 16
62.2 6 x 18 x 2
62.162.2
62
Z
(D)
Kondensatorgruppe "62" an Ver-
dampfergruppe "61" und an Fahr-
zeugdach an den Punkten "Z" mit
Befestigungselementen, die der
Schicht des Fahrzeugdachs ent-
sprechen (durch Installateur) befe-
stigen.
(E)
Fijar el grupo condensadores "62"
al grupo evaporadores "61" y al te-
cho del vehículo en corresponden-
cia con los puntos "Z", con
elementos de fijación (a cargo del
instalador) que sean apropiados al
espesor del techo del vehículo.

18
12A
68 COLLEGARE
CONNECTER
CONNECT
ANSCHLIEßEN
CONECTAR
COLLEGARE
CONNECTER
CONNECT
ANSCHLIEßEN
CONECTAR

19
13A
COLLEGARE
CONNECTER
CONNECT
ANSCHLIEßEN
CONECTAR

20
14A
COLLEGARE
CONNECTER
CONNECT
ANSCHLIEßEN
CONECTAR 33 COLLEGARE
CONNECTER
CONNECT
ANSCHLIEßEN
CONECTAR
33
COLLEGARE
CONNECTER
CONNECT
ANSCHLIEßEN
CONECTAR
19
68
